INSTRUKCJA OBSŁUGI Real Force VR3400 Concept

Odkurzacz automatyczny

Robotporszívó

Robots puteklsücëjs

Dziękujemy za zakup produktu marki Concept i życzymy Państwu zadowolenia z naszego produktu przez cały czas jego użytkowania.

Przed pierwszym użyciem prosimy o uważne przeczytanie całej instrukcji obsługi oraz zachowanie jej na przyszłość. Należy zadbać o to, aby także inne osoby, które będą obchodziły się z produktem, zapoznały się z niniejszą instrukcją.

Parametry techniczne
Pobór mocy 50 W
Napięcie akumulatora 14,4 V
Napięcie ładowarki AC 100-240 V - 50/60 Hz
Poziom hałasu 75 dB
Akumulator 5200 mAh, Li-Ion
Czas pracy 300 min
Czas do całkowitego naładowania 5 godzin
Zakres częstotliwości 2412 - 2472 GHz
Moc nadajnika (maks.) 18,711 dBm

WAŻNE

Przed podłączeniem jednostki do sieci elektrycznej należy sprawdzić wzrokowo, czy jest ona nienaruszona oraz czy nie została uszkodzona podczas transportu.

WAŻNE PRZESTROGI DOTYCZĄCE BEZPIECZEŃSTWA

• Nie wolno korzystać z urządzenia w sposób inny niż opisany w niniejszej instrukcji.
• Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.
• Przed użyciem należy usunąć z podłogi wszystkie przedmioty, które mogłyby przeszkadzać w efektywnym i bezproblemowym sprzątaniu (kable, papiery, ubrania, obrusy i firanki dotykające podłogi).
• Należy używać tylko oryginalnych akcesoriów i części zamiennych przeznaczonych dla danego modelu.
• Nie wolno siadać na odkurzaczu automatycznym, czy też odkładać na nim jakichkolwiek przedmiotów.
• Urządzenie winno być używane tylko w domu, w temperaturze od 0°C do 40°C.
• Przed użyciem należy upewnić się, że pojemnik na kurz i tkanina mopa są prawidłowo zamocowane.

30

31

PL

concept

concept

PL

• Włosy, ubrania, palce czy też inne części ciała należy trzymać z dala od szczotki głównej. Szczotkę główną oraz część ssącą odkurzacza należy utrzymywać w czystości, należy usuwać włosy i kurz, które mogą pogorszyć właściwości ssące odkurzacza oraz jakość sprzątania.
• Nie wolno używać urządzenia na podłodze mokrej lub wilgotnej.
• Nie wolno odkurzać cieczy, palących się papierosów, okruchów szkła i innych ostrych przedmiotów, zapałek i innych materiałów palnych, większych kawałków papieru, plastikowych torebek czy też innych przedmiotów mogących uszkodzić odkurzacz.
• Podczas odkurzania należy zapobiec przejeżdżaniu odkurzacza przez ułożone luzem przewody.
• Przed konserwacją i czyszczeniem urządzenia należy przestawić przełącznik do pozycji wyłączonej.
• Bezpośrednie oddziaływanie promieni słonecznych może spowodować zmniejszenie wrażliwości czujników podczerwieni odkurzacza, dlatego prosimy, aby zapobiec takiemu oddziaływaniu.
• Dywan podczas mycia należy zabezpieczyć w taki sposób, aby odkurzacz nie wjechał na niego podczas sprzątania. Gdy na odkurzaczu jest zainstalowana tkanina mopa z pojemnikiem na wodę, mogłoby to skutkować przerwaniem sprzątania, ewentualnie niechcianym przemoczeniem dywanu.
• Nie wolno klaść urządzenia w miejscach, z których mogłoby łatwo spaść na ziemię (stół, krzesło).
• Przed ładowaniem urządzenia należy upewnić się, że stacja ładująca jest prawidłowo połączona.
• Warunki ekstremalnej temperatury czy też nieprawidłowe używanie może spowodować wyciek płynu z baterii. Jeżeli płyn zetknie się ze skórą, należy niezwłocznie omić skórę strumieniem wody. W przypadku kontaktu z oczami należy natychmiast przepłukiwać oczy strumieniem wody przez co najmniej 10 minut. Należy zasięgnąć porady lekarza.
• Przed zamierzonym oddaniem produktu w celu jego utylizacji, należy najpierw odłączyć baterię od urządzenia.

• W przypadku przemieszczania urządzenia lub jego przechowywania przez dłuższy czas, należy przestawić przełącznik do pozycji wyłączonej. Przedłuży to żywotność baterii.

• Należy upewnić się, że podłączane napięcie zgadza się z wartościami podanymi na tabliczce znamionowej produktu. Nie wolno podłącać urządzenia do rozgałęziaczy i przedłużaczy.

• Podczas odłączania urządzenia od gniazda elektrycznego, nigdy nie wolno wyrywać wtyczki poprzez ciąganie kabla zasilającego, natomiast należy chwycić wtyczkę i odłączyć ją poprzez wyjęcie.
• Nie wolno używać urządzenia jako zabawki.
• Urządzenia nie wolno czyścić szorstkimi materiałami ani agresywnymi substancjami chemicznymi.
• Urządzenie jest przeznaczone tylko do użytku domowego, a nie nadaje się do użytku komercyjnego.
• Nie wolno zanurzać kabla zasilającego, wtyczki ani urządzenia w wodzie lub innej cieczy.
• Nie wolno naprawiać urządzenia we własnym zakresie. Należy skontaktować się z autoryzowanym centrum serwisowym oraz zapobiec obrażeniom w następstwie niefachowej obsługi urządzenia.
• Dzieci w wieku 8 lat lub więcej oraz osoby o ograniczonej sprawności ruchowej lub umysłowej, lub bez odpowiedniego doświadczenia i wiedzy, mogą korzystać z urządzenia tylko pod warunkiem, że są one nadzorowane, albo zapoznały się z instrukcją bezpiecznej obsługi urządzenia, i rozumieją ewentualne zagrożenia. Czyszczenia ani konserwacji, które mają być wykonywane przez użytkownika, nie mogą wykonywać dzieci, chyba że ukończyły one 8 lat i pozostają pod nadzorem. Dzieci poniżej 8 lat należy trzymać z dała od urządzenia i jego kabla zasilającego. Dzieciom nie wolno bawić się z urządzeniem.
• Dzieciom w wieku poniżej 3 lat należy uniemożliwić dostęp do urządzenia, chyba że są one stale nadzorowane.
• Producent i importer do Unii Europejskiej nie ponosi odpowiedzialności za szkody spowodowane pracą urządzenia, takie jak poranienia, oparzenia, pożar, obrażenia, zniszczenie rzeczy itp.
• W przypadku uszkodzenia przewodu zasilającego, należy zlecić jego naprawę wykwalifikowanemu specjalście, aby zapobiec powstaniu niebezpiecznej sytuacji. Zabronione jest używanie urządzenia z uszkodzonym przewodem zasilającym.
• Odkurzacza automatycznego należy używać wyłącznie z oryginalnym adapterem sieciowym dostarczanym wraz z nim. Nigdy nie wolno używać adaptera innego typu, aby uniknąć powstania niebezpiecznej sytuacji.

PL

concept

concept

PL

Nieprzestrzeganie wskazówek producenta może prowadzić do nieobjęcia gwarancją ewentualnej naprawy.

Należy starannie sprawdzić, czy rozpakowane zostały wszystkie dostarczone akcesoria; zalecamy zatrzymanie na okres trwania gwarancji oryginalnego kartonu, podręcznika użytkownika i materiałów opakowaniowych.

OPIS PRODUKTU

1 Dalmierz laserowy
2 Czujnik antykollzyjny dla czujnika radarowego
3 Liniowy czujnik laserowy
4 Zderzak
5 Czujnik boczny
6 Styki ładowania
7 Koło uniwersalne
8 Szczotki boczne

9 Pokrywa akumulatora
10 Lewe koło jezdne
11 Prawe koło jezdne
12 Szczotka obrotowa
13 Pokrywa szczotki obrotowej
14 Pojemnik na kurz
15 Blokada pojemnika 2 w 1
16 Przycisk resetowania
17 Czujnik boczny

6 7 8 9 10 11 12 13

1 Stacja dokująca
2 Pokrywa stacji dokującej
3 Kontrolka zasilania
4 Miejsce transmisji sygnału
5 Styki stacji
6 Gniazdo kablowe
7 Złacze

Lista części składowych

1 Wielofunkcyjna szczotka
2 Pokrowiec na szczotkę
3 Pilot zdalnego sterowania
4 Filtr Hepa + filtr piankowy
5 Sciereczka do wycierania

6 Stacja dokująca
7 Szczotka boczna
8 Szczotka do czyszczenia
9 Adapter
10 Moduł wycierający
11 Taca 2w1

PL

concept

concept

PL

KLUCZOWE FUNKCJE

Sprzatanie / włączenie i wyłączenie

- Krótkim naciśnięciem uruchamia się lub wstrzymuje sprzątanie.

- Naciśnięciem i przytrzymaniem przez 3 s włącza się lub wyłącza urządzenie.

- Długie naciśnięcie przez 15 s spowoduje wyłączenie urządzenia w przypadku wyjątkowych okoliczności.

Doładowywanie / sprzątanie miejscowe

- Po krótkim naciśnięciu następuje rozpoczęcie doładowywania lub wstrzymanie.

Reset WiFi

- Naciśnij oba przyciski jednocześnie i przytrzymaj przez 3 s.

Uwaga: Aby zresetować urządzenie, naciśnij oba przyciski przez około 15 sekund.

INSTALACJA

1. Podłącz kabel zasilający.

Pamietaj:

- Należy zapewnić miejsce min. 0,5 m po obu stronach stacji dokującej oraz min. 1,5 m przed stacja.

- Przewód zasilający w pozycji napiętej prostopadle do ziemi może spowodować jego wyciągnięcie przez urządzenie, co może prowadzić do odłączenia stacji dokującej.

- Wskaźnik ładowania świeci się w normalnym stanie włączenia, a gaśnie po naładowaniu.

2. Nie wolno przesuwać dowolnie stacji dokującej, jak również wystawiać jej na bezpośrednie działanie promieni słonecznych.

Pamiętaj: Bezpośrednie działanie promieni słonecznych zakłóca sygnał stacji dokującej, a urządzenie wtedy nie musi powrócić dokładnie do stacji dokującej.

3. Instalacja małej szczotki bocznej

Przekonaj się, że oznaczenie malej szczotki bocznej lewej (L) i prawej (R) jest zgodne z oznaczeniami L i R na pokrywie dolnej. Dociskaj szczotki boczne L i R, i dokręcić śruby.

4. Uruchomienie i ładowanie

Odkurzacz włącza się długim naciśnięciem przycisku Ⓤ. Jeśli wskaźnik zasilania świeci się normalnie, naładuj odkurzacz w stacji dokującej.

Pamiętaj: Jeśli nie można włączyć urządzenia z powodu słabego akumulatora, naładuj go w stacji dokującej, a urządzenie włączy się automatycznie. Urządzenie może rozpocząć normalną pracę tylko w przypadku, gdy poziom naładowania akumulatora wynosi ≥20 %.

5. Połączenie z aplikacją mobilną (ten krok można ominąć)

Przeczytaj Instrukcje dotyczące połączenia z WiFi, a połącz się z aplikacją mobilną.

6. Rozpoczęcie sprzątania

Po włączeniu odkurzacza, naciśnij krótko przycisk na odkurzaczu, albo rozpocznij sprzątanie za pomocą aplikacji mobilnej (w czasie używania można wstrzymać pracę urządzenia naciśnięciem dowolnego przycisku).

Pamiętaj:

- Urządzenia przeznaczonego do odkurzania nie można użyć do usuwania cieczy.

- Urządzenie nie może pracować, gdy poziom naładowania akumulatora jest niższa niż 20%, W takim przypadku należy go naładować.

- W przypadku, gdy poziom naładowania akumulatora spadnie poniżej 20%, urządzenie automatycznie powraca do stacji dokującei.

- Przed uzyclem należy usunąć z podłogl wszystkie przewody (wraz z przewodem zasilającym stacji dokującej), aby zapobiec usterkom oraz uszkodzeniu przedmiotów lub przewodów zaczepionych przez urządzenie.

7. Instalacja modulu do mycia podlóg

a) Założenie włókniny do mycia podłóg: włókninę do mycia podłóg należy przykleić prosto na modulu do mycia podłóg.

Pamiętaj: Włókninę do mycia podłóg należy oczyścić po użyciu, aby utzymać ją w dobrym stanie.

b) Napelnij pojemnik 2w1: otwórz pokrywę i wlej wodę do pojemnika.

Pojemnik 2901

Uwaga: Przed napełnieniem pojemnika na wodę należy wyjąć pojemnik na kurz. Zapobiegnie to przedostawaniu się niepożądanej wody do pojemnika na kurz.

c) Zainstaluj moduł:

Naciśnij i przytrzymaj przycisk pośrodku pojemnika, a wsuń pojemnik poziomo wzdłuż tylnej części odkurzacza. Pojemnik 2w1 jest prawidłowo zainstalowany w momencie, gdy uskyszysz „zatraśnięcie”, a urządzenie wyda komunikat głosowy. Po pojemniku 2w1 włóż moduł do mycia podlóg Po ułyszeniu dźwięku „zatraśnięcia” moduł jest prawidłowo wsunięty.

8. Wyjęcie modulu do mycia podłóg

Gdy tylko robot zakończy swoją pracę, naciśnij zatrzaski po obu stronach, wyjmij moduł do mycia podłóg w kierunku do tyłu, wylej wodę z pojemnika 2w1 i oczyść włókninę (w czasie czyszczenia nie ruszaj odkurzacza ani też nie odwraca) go).

9. Instrukcja używania modułu do mycia podłóg

- Nie używaj modułu do mycia podług, jeśli nie możesz go obserwować.

• Ze względów bezpieczeństwa przekonaj się, że moduł do mycia podlóg jest wyjęty w czasie ładowania, albo qdy nie używasz go.
  • Nie próbuj myć dywanu.
• Aby osiągnąć lepszy efekt mycia, modułu do mycia podłóg powinno się użyć po potrojnym zamieceniu lub odkurzeniu podłóg.
• Jeśli chcesz dolać wody albo oczyścić włókninę w czasie pracy urządzenia, wstrzymaj go, a wyjmij i założ ponownie moduł do mycia podłóg tak, jak jest opisane w krokach 8 i 9. Nie przemieszczaj ani nie odwracaj urządzenia, aby nie doprowadzić do blędnego ustalania pozycji i utraty mapy.
• Funkcja mycia podióg urządzenia jest przeznaczona do ścierania i wspomaga dogłębne czyszczenie. Nie może jednak skutecznie usunąć przywartych zanieczyszczeń stałych, tak jak może tego dokonać tylko siła człowieka.
• W celu poprawienia skuteczności mycia podłóg zalecamy zwilżenie włokniny w wodzie przed rozpoczęciem mycia.
• Jeśli robot ma osadzony moduł do mycia podłóg, zabrudzenia z pojemnika 2w1 nie zostaną odessane. Uwaga: Po zamontowaniu modułu mopującego urządzenie automatycznie wykryje dywany i nie przejdzie do tego obszaru.

UŻYWANIE

WŁACZENIE/WYŁACZENIE

Naciśnij i przytrzymaj przez 3 s przycisk 📊 zapala się

wskaźnik i urządzenie włącza się.

Naciśnij i przytrzymaj przez 3 s przycisk Ⓤ, gdy urządzenie jest w trybie czuwania a urządzenie wyłącza się.

PAMIĘTAJ: Nie można wyłączyć urządzenia, gdy trwa jego ładowanie.

SPRZATANIE/WSTRZYMANIE

Aby uruchomić urządzenie, naciśnij krótko przycisk na urządzeniu, albo uruchom urządzenie za pomocą aplikacji mobilnej (naciśnięciem dowolnego przycisku można wstrzymać jego pracę).

Pamleta:

• Odkurzacza automatycznego nie można używać do usuwania cieczy.
• Urządzenie nie może pracować, gdy poziom naładowania akumulatora jest niższa niż 20%. W takim przypadku należy go naładować.
• W przypadku, gdy poziom naładowania akumulatora spadnie poniżej 20%, urządzenie automatycznie powraca do stacji dokującej.
• Przed uzyciem należy usunąć z podłogi wszystkie przewody (wraz z przewodem zasilającym stacji dokującej), aby zapobiec usterkom oraz uszkodzeniu przedmiotów lub przewodów zaczepionych przez urządzenie.
• W aplikacji można aktywować tryb cichy. Robot wyłączy wszystkie wiadomości głosowe.

ŁADOWANIE

Tryb automatyczny: Po pracy urządzenie automatycznie powraca do stacji dokującej. Nastąpi odessanie nieczystości z pojemnika. Następnie robot pojedzie się ładować.

Tryb manualny: W stanie wstrzymania, krótkim naciśnięciem przycisku ☑ rozpoczynamy ładowanie, albo można ładować urządzenie obsługując go z aplikacji mobilnej. Podczas ładowania migają pomarańczowe i niebieskie światła. Gdy diody świeca, robot jest naładowany.

Pamiętaj: Jeśli urządzenie nie znajdzie stacji dokującej, powraca automatycznie do swojej pierwotnej pozycji. W takim przypadku należy włożyć urządzenie ręcznie do stacji dokującej.

KOMPLETNE SPRZATANIE AUTOMATYCZNE

Góty tylko odkurzacz jest włączony, przeprowadzi przeszukiwanie oraz wygeneruje mapę wraz z jej inteligentnym podziałem na obszary. Następnie odkurzy poszczególne obszary po kolei wzdłuż ściany, w sposób należyty, dokładny i skuteczny, oraz zaplanuje trasę sprzątania w łukach / w kształcie litery S. Po zakończeniu sprzątania odkurzacz powraca automatycznie do stacji ładującej.

PL

concept

concept

PL

Pamiętaj: Podczas sprzątania nie ruszaj odkurzacza zbyt często i dowolnie. W przypadku przemieszczenia, umieść odkurzacz w pierwotne miejsce. Gdy tylko włączy się ponownie, spróbuje samemu zając pozycję. Po pomyślnym zajęciu pozycji będzie kontynuował zaplanowaną trasz oraz pracę. Jeśli nie uda się zając pozycji, odkurzacz anuluje poprzednie zadanie, utworzy mapę i wykona sprzątania ponownie. Nawet gdy nie znajdzie stacjiładującej.

SPRZĄTANIE MIEJSCOWE TURBO

Jeśli któryś z lokalnych obszarów potrzebuje bardziej dokładnego posprzątania, użytkownik określa na mapie w aplikacji obszar o wielkości 1,5 m x 1,5 m, który chce posprzątać. Urządzenie automatycznie przemieści się na ten obszar i rozpoczyna sprzątanie.

SPRZĄTANIE MIEJSCOWE

Jeśli nie udaje się sterować odkurzaczem za pomocą aplikacji mobilnej, przemieść odkurzacz ręcznie w miejsce, które chcesz posprzątać. Naciśnij i przytrzymaj przez 3 sekundy przycisk®, a odkurzacz wykona podwójne sprzątanie na obszarze 1,5 x 1,5 m, którego środek znajduje się w jego pozycji startowej.

SPRZATANIE W STREFACH

Za pomocą aplikacji mobilnej ustaw wielkość oraz lokalizację obszaru, który chcesz posprzątać. Można ustawić maksymalnie 15 obszarów. Odkurzacz będzie sprzątał na wskazanych przez Ciebie obszarach.

SPRZĄTANIE POMIESZCZENIA

Za pomocą aplikacji mobilnej wybierz pomieszczenia, które chcesz posprzątać.

STREFA ZABRONIONA

Za pomocą aplikacji mobilnej ustaw jeden lub kilka obszarów zabronionych. Odkurzacz nie będzie sprzątał na tych zabronionych obszarach, a posprząta pozostałe obszary.

Pamiętaj: Odkurzacz może znaleźć się na zabronionym obszarze z powodu blędu w ustawianiu pozycji, blędu czujników czy też z innych powodów.

- Strefa zamknięta na stałe może zostać unieważniona z powodu wyrażnej zmiany pozycji stacji ładującej lub mebli. Dlatego staraj się nie ruszać odkurzacza w trakcie sprzątania, jak również w inny sposób nie ingerować w jego pracę.

- Strefa zamknięta na stale zostanie anulowana w momencie odświeżenia mapy.

OBSZAR BEZ MYCIA PODŁÓG

Za pomocą aplikacji mobilnej ustaw obszar bez mycia podłóg. Jeśli urządzenie będzie miało osadzony moduł do mycia podłóg, nie pojedzie do tego obszaru. Jeśli urządzenie będzie tylko odkurzało, wyjedzie do tego obszaru.

ZAPLANOWANIE SPRZATANIA

Określony niezmienny czas sprzątania można ustawić za pomocą aplikacji mobilnej. Urządzenie automatycznie rozpoczyna sprzątanie w wyznaczonym czasie, a po zakończeniu powraca do stacji dokującej.

RESET WIFI

Jeśli nie można połączyć telefonu z urządzeniem z powodu zmłany konfiguracji routera i hasła czy też z innych powodów, nacisnij jednocześnie przyciski oraz ◎ przytrzymaj je przez 3 s. Do momentu, gdy rozlegnie się sygnał dźwiękowy, a ikony zmienia kolor na pomarańczowy. Następnie zaczną migać - wifi jest zresetowane.

TRYB WYCISZONY

W aplikacji można aktywować tryb cichy. Robot wyłączy wszystkie wiadomości głosowe.

CARPET TURBO

W przypadku wykrycia dywanu nastąpi automatyczne zwiększenie mocy ssania do najwyższego stopnia.

USTAWIENIE MOCY SSANIA

Moc ssącą można wyłączyć lub ustawić za pomocą aplikacji mobilnej lub pilota.

USTAWIENIE PRZEPLYWU WODY

Przepływ wody można regulować za pomocą aplikacji mobilnej lub pilota zdalnego sterowania.

SPOSÓB UŻYCIA PILOTA ZDALNEGO STEROWANIA

1. Automatyczne czyszczenie/pauza

2. Ruch do przodu

3. Obrót w lewo

4. Regulacja mocy ssania

5. Tryb cichy

6. Światła wyłączone/włączone

7. Rozpoczecie/zatrzymanie ładowania

8. Obrót w prawo

9. Czyszczenie krawędzi

10. Regulacja natężenia przepływu wody

11. Czyszczenie lokalne

1 2 3 4 5 6 AUTO OK CALL 7 8 9 10 11

Uwaga: Chcąc zapewnić skuteczność prawidłowego dokonania wszystkich ustawień, należy skierować pilota w przednią część odkurzacza automatycznego, znajdując się wystarczająco w jego pobliżu.

CODZIENNA KONSERWACJA

Szczotka główna (należy regularnie czyścić)

1. Odwróć urządzenie, a ściśnij zatrzask na pokrywie szczotki głównej, aby można było ją wyjąć.

2. Usuń kurz z wnętrza oraz ze schowka szczotki głównej za pomocą malej szczoteczki, a oczyść szczotkę główną.

3. Założ szczotkę główną z powrotem i mocno dociśnij pokrywę tak, aby zatrzask zatrzasnął w swoim miejscu.

Mała szczotka boczna (należy regularnie czyścić)

1. Odwróć urządzenie a odkręć śruby i pociągnij szczotki do góry.

2. Usuń włosy i zanieczyszczenia, a zamontuj małą szczotkę boczną z powrotem.

3. Przekonaj się, że mała szczotka boczna lewa (L) i prawa (R) odpowiadają symbolom L i R na pokrywie dolnej. Przykreć szczotki z powrotem.

Pamiętaj: Małe szczotki boczne należy wymieniać co 3 do 6 miesięcy, aby zapewnić skuteczność ich czyszczenia.

Pojemnik na kurz i kratka filtra (należy regulamie czyścić)

1. Naciśnij przycisk, a wyjmij pojemnik na kurz w kierunku do tyłu.

2. Otwórz i oczyść pojemnik na kurz.

Czyszczenie kratki filtra (należy regularnie czyścić)

1. Po drugim okresie używania, wyjmij filtr plankowy oraz filtr HEPA.

2. Filtr piankowy oraz filtr HEPA oplucz pod woda.

3. Wytrzyj poszczegolne elementy i pozostaw do osuszenia.

4. Po osuszeniu zainstaluj je po kolei w prawidiowej kolejności: kratka - filtr piankowy - filtr HEPA.

• Kratkę filtra opłucz czystą wodą bez dodawania jakiegokolwiek środka czyszczącego.
• Nie czysć kratki filtra pedzlem ani palcami.
• Pozostaw kratkę filtra do osuszenia na wolnym powietrzu przez co najmniej 24 godziny.

Moduł do mycia podłóg (należy czyścić po każdym użyciu)

1. Zdejmij i oczyść włókninę.
2. Osusz pojemnik na wodę.

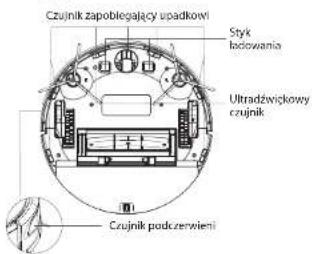

   Czuiniki (należy regularnie czvścić)
   Oczyć czujniki miękka włókniną w następujący sposób:
3. Wyczyść czujnik ładowania po lewej stronie, dwa czujniki laserowe z przodu i jeden z boku robota oraz wszystkie czujniki pokazane na ilustracji.
4. Przetrzyj również styki ładowania na spodzie robota, przed czyszczeniem odłącz styki ładowania na stacji dokującej.
5. Przetrzyj również punkt transmisji sygnału stacji dokującej.

Czujnik zapoblegający upadkowi Styk łacowania Ultradzwickowy czujnik Czujnik podczerwieni

Czujniki (należy czyścić co miesiąc)

Dalmierz laserowy LDS Czujnik antykolizyjny dla sensors radarowego Czujnik antykolizyjny Czujnik podczewieni dodowywania

Akumulator

• Urządzenie posiada akumulator litowo-jonowy o wysokiej pojemności. Aby zachować pojemność akumulatora, należy w codziennym użyciu utrzymywać urządzenie naładowane.
• Jeśli nie używasz urządzenia przez dłuższy czas, wyłącz go i zapewnij należyte przechowywanie. Naładuj go co najmniej raz na 3 miesiące, aby zapobiec uszkodzeniu akumulatora w następstwie nadmiernego rozładowania.

Aktualizacja oprogramowania sprzętowego

Aktualizacji oprogramowania sprzętowego dokonuje się za pomocą aplikacji mobilnej. W przypadku wykrycia nowego oprogramowania sprzętowego, dokonaj aktualizacji po otrzymaniu komunikatu. Poziom naładowania akumulatora przed uruchomieniem aktualizacji powinien wynosić ≥50%, a urządzenie musi być umieszeczone w stacji dokującej.

Stacja dokująca

• Sprawdzaj stan worka w stacji dokowania, jeśli worek jest pełny, należy wymienić go na nowy.
• Wyczyść kontakty ładowania i otwór ssacy.
• Wyciągnij gruby filtr stacji dokującej i opłucz go wodą. Pozwól prawidłowo wyschnąć i odłoż.

BIEŻACE PROBLEMY

Problem Rozwiązanie
Nie można uruchomić odkurzacza	W przypadku niskiego stanu naładowania akumulatora, umieść odkurzacz w stacji dokującej tak, aby styki odkurzacza i płyty stacji kontaktowały się - urządzenie uruchamia się automatycznie (jeśli odkurzacz jest całkowicle wyłączony, może uruchomić się automatycznie po chwili trwania ładowania).Nie używaj urządzenia, jeśli temperatura w otoczeniu jest niższa niż 0°C, albo wyższa niż 50°C. Używaj go w temperaturze 0-40°C.
Nie można naładować odkurzacza	Przemieść odkurzacz poza stację, sprawdź, czy zapala się lampka kontrolna stacji dokującej, oraz sprawdź, czy obie końcówki adaptera zasilającego stacji dokującej są podłączone prawidłowo.W przypadku zlego kontaktu oczyśc powierzchnie stykowe stacji dokującej oraz styki ładowania na odkurzaczu, albo obroć na bok malą szcotkę boczną.
Nie można doładować odkurzacza	Odkurzacz jest za dałeko od stacji dokującej, przemieść go bliżej stacji dokującej i sprobuj ponownie.
Nienormalne zachowanie Wyłącz odkurzacz i zrestartuj go.
W czasle pracy odzywa się niezwykdy odgios	Do szczotki głównej, małej szczotki bocznej albo kółka mogą przywierać ciała obce - wyłącą odkurzacz i usuń ciała obce.
Zmniejsza się zdolność czyszczenia, albo z urządzenia odpada kurz	Pojemnik na kurz jest pełny. Oczyć go.Kratka filtra jest załkana. Oczysć ją albo wymień.Do szczotki głównej przywierają ciała obce, oczyś cą.
Nie można połączyć się z WiFi	Zły sygnał WiFi. Sprawdź, czy jest do dyspozycji właściwe pokrycie sygnałem WiFi.Połączenie z WiFi odbywa się w niezwykły sposób. Zresetuj WiFi, pobierz najnowszą aplikację, i sprobuj połączyć się ponownie.Nieprawidłowo wprowadzone hasło.Do dyspozycji jest router wykorzystujący pasmo 5 GHz, odkurzacz automatyczny może łączyć się tylko w paśmie 2,4 GHz.
Zaplanowane sprzątanie nie odbyło się	Niski stan naładowania akumulatora - zaplanowane sprzątanie może rozpocząć się tylko wtedy, gdy poziom naładowania akumulatora wynosi co najmniej 30%.
Czy odkurzacz zużywa energię, jeśli jest cały czas umieszczony w stacji dokującej?	Odkurzacz zużywa mają ilość energii, gdy jest trwałe umieszczony w stacji dokującej, co pozwala na osiągnięcie najlepszej mocy akumulatora.
Czy za pierwszym razem potrzebne jest lądowanie odkurzacza trzy razy pod rząd przez 16 godzin?	Akumulator litowy nadaje się do użycia natychmiast po naładowaniu, i nie posiada efektu pamięci ogniw.

PL

concept

concept

PL

ROZWIAZYWANIE PROBLEMÓW

Komunikat głosowy Rozwiązanie
Error 1: Oh dear! I cannot find the dust collector	Uruchomiono sprzątanie po wyjęciu pojemnika na kurz.
Error 2: Please check if the radar on top has been covered or blocked	Górny czujnik jest zasłonięty albo znajduje się w otwartej przestrzeni (na obszarze 6x6 m' nie ma żadnej przeszkody).
Error 3: Please place me in a new location and try again	Podnieś odkurzacz i zatrzymaj go przez chwilę w powietrzu.
Error 4: Please scrub the cliff sensor, and restart me from a new location	Czujnik przeciwko upadkowi jest zasłonięty albo znajduje się w wysokości.
Error 5: Please scrub the front sensor, and restart me from a new location	Czujnik podczerwieni antykolizyjny jest zanieczyszczony albo zasłonięty.
Error 6: Please scrub the right-hand sensor, and restart me from a new location	Czujnik ściany jest zanieczyszczony albo zasłonięty.
Error 7: Please scrub the radar housing on top, and restart me from a new location	Czujnik radaru antykolizyjnego jest zanieczyszczony albo zasłonięty.
Error 8: Please check if the bumper has been blocked in some way	Czujnik krawędzi bądź czujnik antykolizyjny jest zawieszony.
Error 9: Master, please clean the dust container and filter	Pojemnik na kurz jest pełny albo trzeba wymienić kratkę filtra.
Error 10: Dust container has been removed, please clean the container and filter	Po zasygnalizowaniu usterki 9 użytkownik wyjął pojemnik na kurz, co spowodowało uruchomienie usterki 10.
Error 11: I'm stuck, please help me! Odkurzacz gdzie utknął.
Error 12: Please place me correctly! Odkurzacz jest nachylony.
Error 13: Please check if my wheels have become blocked somewhere	Kołko napędowe zacięło się albo jest zablokowane.
Error 14: Please check if the main brush has become stuck	Szczotka główna zacięła się albo jest zablokowana.
Error 15: Please check if the side brushes have become stuck	Mała szczotka boczna zacięła się albo jest zablokowana.
Error 16: What's going on? Where is the docking station?	Nie znaleziono stacji dokującej, albo stacja nie jest podłączona.
Error 17: Oh dear! Program error, please restart me	Nienormalny stan spowodowany nieznanym błędem, zrestartuj odkurzacz.
Error 18: Error encountered initiating shutdown	Odkurzacz ostrzega użytkownika i automatycznie wyłącza się albo rozpoczyna ładowanie.
Error 19: Low battery, please recharge W przypadku zbyt	niskiego poziomu naładowania akumulatora, gdy odkurzacz nie znajduje się w stacji dokującej, a uruchamia się sprzątanie (poziom naładowania akumulatora spadł poniżej 10%).

Error 20: To shut me down, please place me away from the docking station Podczas ładowania w stacji dokującej wyłączono odkurzacz.

ŁĄCZNOŚĆ BEZPRZEWODOWA I KOMPATYBILNOŚĆ

- Spółka Jindrich Valenta - CONCEPT nie może w żaden sposób ponosić odpowiedzialności za jakiekolwiek przypadkowe szkody, pośrednie lub następcze, jak również za utratę danych czy też straty spowodowane wyciekiem danych w ramach komunikacji odbywającej się za pośrednictwem technologii bezprzewodowych.

- Nie można w 100% zapewnić pomyslnnej komunikacji bezprzewodowej wszystkich urządzeń typu Smart oraz sieci WiFi (routerów). Ze względu na różnorodność urządzeń obecnych na rynku, mogą wystąpić przypadki, kiedy charakter lub specyfikacja danego urządzenia typu Smart czy też sieci WiFi (routera) uniemożliwia łącznosć, ewentualnie łączość jest zakłócona. Na pomyślne nawlazanie komunikacji bezprzewodowej za pośrednictwem sieci WiFi wpływa ponadto szereg innych czynników, takich jak konfiguracja sprzętu i oprogramowania. Na łączość pomiędzy odkuraczem, a Twoją siecią WiFi mogą wpływać niekorzystnie także sieci WiFi w otoczeniu, które mogą działać na tym samym kanale, a przez zo zakłócać łączość (np. na osiedlach, w domach wielorodzinnych itp.). Opisane powyżej fakty nie stanowią powodu do reklamacji urządzenia.

- Właścielem i operatorem aplikacji jest podmiot trzeci (dalej „Podmiot”), będący podmiotem różnym od spółki Jindřich Valenta - CONCEPT (dalej tylko „Sprzedawca”). Sprzedawca nie udostępnia Podmiotowi zadnych danych osobowych. Klient, dokonując rejestracji w aplikacji, udostępnia swoje dane bezpośrednio Podmiotowi, który staje się administratorem danych osobowych. Działanie aplikacji i związane z tym ochrona danych osobowych kierują się zasadami opracowanymi przez Podmiot.Kompatybilność:

System operacyjny urządzenia typu Smart - Android 5.0 lub wyższy

- iOS 9.0 lub wyższy

Sieć WiFi

-24GHz

- zabezpieczenie WPA1 i WPA2 (zalecane WPA2)

UWAGA: Urządzenie nie może pracować w sieciach WiFi zabezpieczonych za pomocą protokołu IEEE 802.1X (najczęściej firmowe sieci WIFI).

OBSŁUGA ZA POMOCĄ APLIKACJI

Aby umożliwiać obsługę urządzenia za pomocą aplikacji, należy połączyć go z Twoim telefonem oraz zezwolić mu na dostęp do Twojej sieci WiFi.

Zalecana odległość podczas ustawiania: do 4 metrów

Przekonaj się, że odkurzacz automatyczny, router i Twój telefon znajdują się blisko siebie tak, aby mogło odbyć się bezproblemowe sparowanie.

Pobranie, instalacja aplikacji parowanie urządzeń

Pamiętaj: Parowania odkurzacza dokonaj przy naładowanym akumulatorze, albo po umieszczeniu odkurzacza w stacji ładującej.

1. Wczytaj kod QR poniżej (rys. 1), albo wyszukaj aplikację „Concept Home” w Google Play lub App Store, i pobierz aplikację do swojego telefonu.
2. Jeśli już masz „Concept Home“, otwórz aplikację, zaloguj się, i dalej kieruj się wskazówkami dotyczącymi sparowania.
3. Naciśnij i przytrzymaj jednocześnie oba przyciski sterowania na odkurzaczu, aż rozlegnie się sygnał głosowy parowania robota. Wskaźnik wifi pod górną pokrywą odkurzacza zacznie migać.
4. Później w aplikacji wciśnij+ lub dodaj urządzenie.
5. Wyświetli się lista urządzeń, wybierz z listy.
6. Wprowadź swoją sieć wifi i hasło lub zostanie to wypelnione automatycznie.
7. Kontynuować zgodnie z instrukcjami aplikacji
8. Przejdz do ustawień wifi w Twoim urządzeniu mobilnym i połącz się z wifi SmarLife-xxx i poczekaj na połączenie.
9. Następnie cofnij się do aplikacji i poczekaj, aż urządzenie się sparuje. Po zakończeniu parowania może zacząć sterować urządzeniem za pomocą aplikacji mobilnej.

rys.1

nys. 2

nys. 3

rys. 5rys. 4

rys. 6 rys. 7 rys. 8 rys. 9 rys. 10

nys.11

rys. 12 rys. 13 rys. 14

Co robić w razie problemów z parowaniem

• Sprawdź, czy haśło Twojej sieci WiFi jest wpisane poprawnie.
• Urządzenie współpracuje tylko z sieciami WiFi 2.4 GHz.
• Router jest przeciążony wieloma innymi urządzeniami (szczególnie na osiedlach albow przypadku dużej koncentracji połączonych urządzeń smart). Stabilna praca wymaga, aby sygnał WiFi docierał do miejsc zamierzonego używania odkurzacza, a jednocześnie był wystarczająco silny.
• zrestartuj odkurzacz, jak również urządzenie smart, a powtórz procedurę;
• jeśli jest to możliwe, spróbuj dokonać restartu także samego routera WiFi;
• Jeśli w Twoim urządzeniu smart pracuje system Android 6.0 lub wyższy, konieczne jest włączenie funkcji wykrywania położenia.
• Gdy tylko dokonasz sparowania odkurzacza z Twoim urządzeniem smart, za pośrednictwem aplikacji „Concept Home”, nie ruszaj więcej stacji dokującej oraz nie przemieszczaj jej. Odkurzacz korzysta ze stacji ładującej jako z punktu orientacyjnego na mapie.
• Przemieszczenie stacji dokującej grozi utratą wygenerowanej mapy, łącznie z wyznaczonymi strefami sprzątania, jak również strefami zabronionymil Odkurzacz utworzy nową mapę, którą nadpisze mapę wcześniejszą.

SERWIS

Bardziej kompleksową konserwację lub naprawy wymagające ingerencji w wewnętrzne elementy produktu powinien wykonywać wykwalifikowany specjalista lub serwis.

OCHRONA ŚRODOWISKA

• Preferujemy recykling materiałów opakowaniowych oraz starych urządzeń elektrycznych.
• Karton od urządzenia można oddać w punkcie zbiórki odpadów sortowanych.
• Plastikowe worki z polietylenu (PE) należy oddać w punkcie zblórki materiałów do recyklingu.

Recykling urządzenia po zakończeniu użytkowania:

Urządzenie jest oznakowane zgodnie z dyrektywa europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol na produkcie lub jego opakowaniu oznacza, że takiego produktu nie wolno traktować jako odpadu komunalnego. Należy przekazać go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Zapewnienie prawidłowej utylizacji produktu zapobiega negatywnemu oddziaływaniu na środowisko i zdrowie ludzu, jakie mogłoby wyniką z niewłaściwej utylizacji produktu. Utyilizację należy wykonać zgodnie z przepisami dotyczącymi postępowania z odpadami. W celu uzyskania szczegółowych informacji na temat recyklingu produktu należy zwrócić się do lokalnego urzędu, firmy zajmującej się utylizacją odpadów z gospodarstw domowych lub sklepu, w którym zakupiono produkt.

Produkt spełnia wszystkie stosowne wymagania podstawowe, nakładane na niego przez dyrektywy UE.

Tekst, wygląd i specyfikacja techniczna mogą ulec zmianie bez uprzedniego powiadomienia, do czego zastrzegamy sobie prawo.

HU

concept

concept

HU

KÖSZÖNETNYILVÁNÍTÁS
