NÁVOD K OBSLUZE Real Force VR3400 Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojení po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s timto návodem.

Technické parametry
Příkon 50 W
Napětí akumulátoru 14,4 V
Napětí nabíjecího adaptéru AC 100-240 V - 50/60 Hz
Hlučnost 75 dB
Baterie 5200 mAh, Li-Ion
Doba provozu 300 mln
Doba úplného nabiti 5 h
Frekvenční rozsah 2412 - 2472 G h/z
Výkon vysilače (max.) 18,711 dBm

DŮLEŽITĚ

Před připojením do elektrické sitě zajistěte vizuální kontrolou, zda je jednotka neporušená a během přepravy nedošlo k žádnému poškození.

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Před použitím odstraňte z podlahy všechny věci, které by mohli narušit efektivní a bezproblémový úklid (kabely, papíry, oblečení, ubrusy a záclony dotýkající se země).
• Používejte pouze originální příslušenství a náhradní díly, určené k tomuto modelu.
• Nesedejte si na vysavač, ani na něj nepokládejte jiné předměty.
• Spotřebič by měl být používán pouze v domácnostech při teplotách od 0 °C do 40 °C.
• Před použitím se ujistěte, že prachový zásobník a mopovací tkanina jsou správně nasazeny.
• Nevkládejte vlasy, oblečení, prsty nebo jiné části těla do blízkosti hlavního kartáče. Hlavní kartáč a sací část vysavače udržujte v čistotě, odstraňujte vlasy a prach, které mohou snížit sací vlastnosti vysavače a kvalitu úklidu.

CZ

concept

concept

CZ

• Nepoužívejte přístroj na mokré nebo vlhké podlaze.
• Nevysávejte tekutiny, hořicí cigarety, střepy a ostré předměty, zápalky a jiné hořlavé látky, větší kusy papíru, plastové sáčky nebo jiné předměty, které mohou vysavač poškodit.
• Při vysávání nenechávejte vysavač přejíždět přes volně položené kabely.
• Při údržbě a čištění spotřebiče přepněte vypínač do pozice vypnuto.
• Přímé sluneční světlo může způsobit sníženou citlivost infračervených snímačů vysavače, zabraňte prosím jeho přímému svitu.
• Koberec je potřeba při vytírání zajistit tak, aby na něj robot během úklidu nenajel. Pokud je na vysavači nainstalována mopovací tkanina se zásobníkem na vodu, mohlo by dojít k přerušení úklidu, případně nežádoucímu promočení koberce.
• Nepokládejte spotřebič na místa, ze kterých by mohl snadno spadnout na zem (stůl, židle).
• Pred nabíjením spotřebiče se ujistěte, že je správně zapojena nabíjecí stanice.
• Při extrémních teplotních podmínek nebo nevhodným užíváním může dojít k úniku tekutiny baterie. Pokud se dostane tekutina na kůži, neprodleně umyjte pod tekoucí vodou. V případě zasažení očí okamžitě vypláchněte pod tekoucí vodou minimálně po dobu 10 minut. Vyhledejte lékařskou pomoc.
• V případě, že budete chtít výrobek zlikvidovat, nejprve odpojte baterii od spotřebiče.
• V případě, že spotřebič převážíte nebo jej dlouho nebudete používat, přepněte vypínač do pozice vypnuto. Prodloužíte tak životnost baterie.
• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku výrobku. Nezapojujte spotřebič do rozbočovacích zásuvek a prodlužovacích přívodu.
• Pří vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Nedovolte, aby byl spotřebič používán jako hračka.
• K čištění spotřebiče nepoužívejte hrubé a chemicky agresivní látky.
• Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.

• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.

• Neopravujte spotřebič sami. Obratte se na autorizovaný servis a předcházejte zranění při neodborné manipulaci.

• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebič bezpečným způsobem a rozumi případným nebezpečím. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem. Děti mladší 8 let se musí držet mimo dosah spotřebiče a jeho přívodu. Děti si se spotřebičem nesmějí hrát.
• Dětem mladším 3 let se musí zabránit v přístupu ke spotřebiči, pokud neisou trvale pod dozorem.
• Výrobce a dovozce do Evropské Unie neodpovídá za škody způsobené provozem přístroje jako např. poranění, opaření, požár, zranění, znehodnocení dalších věcí apod.
• Pokud je přívodní kabel poškozen, jeho výměnu svěřte odbornému servisnímu středisku, aby se zabránilo vzniku nebezpečné situace. Spotřebič s poškozeným přívodním kabelem je zakázáno používat.
• Robotický vysavač se musí používat pouze s originálním sitovým adaptérem, který je s ním dodáván. Abyste se vyvarovali vzniku nebezpečné situace, nikdy nepoužívejte jiný typ adaptéru.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

Zkontrolujte pečlivě, že jste vybalili všechno dodávané příslušenství, doporučujeme vám ponechat si během záruční doby originální papírovou krabici, uživatelský manuál a balicí materiál

CZ

concept

concept

CZ

POPIS VÝROBKU

1 Laserový dálkoměr
2 Antikolizní senzor pro radarové čidlo
3 Lineární laserový senzor
4 Nárazník
5 Bočni senzor
6 Nabijeci kontakty
7 Univerzálni kolečko
8 Postranní kartáče

9 Kryt baterie
10 Levé kolo pojezdu
11 Pravé kolo pojezdu
12. Botační kartáč
13. Kvt rotačního kartáče
14 Prachová nádoba
15. Aretace nádoby 2v
16. Iladitko resetu
17. Podl/center

6 7 8 9 10 11 12 13

14 15 16 17

Dokovací stanice

1 Dokovací stanice
2 Kryt stanice
3 Kontrolka napájeni
4 Místo vysílání signálu
5 Kontakty stanice
6 Kabelový slot
7 Konektor

Seznam součásti

1 Multifunkčni kartác
2 Kryt kartáče
3 Dalkový ovladač
4 Hepa filtr + pěnový filtr
5 Textilie na vytíráni

1

2

6 Dokovaci stanice
7 Bočníkartáč
8 Čistici kartáček
9 Adaptér
10 Modul pro vytirani
11 Zásobnik 2v1

3

4

8

11

5

9

KLÍČOVÉ FUNKCE

Úklid / zapnutí a vypnutí

• Krátkým stisknutím spustíte nebo pozastavíte úklid.
• Dlouhým stisknutím na dobu 3 s přístroj zapnete či vypnete.

Dobijeni / lokální úklid

- Krátkým stisknutím zahájite dobíjení či pozastavení.

Reset WiFi

• Stiskněte současně obě tlačítka na 3 s.

Pozn.: Reset spotřebiče provedete stisknutím obou tlačitek po dobu cca 15 sekund

INSTALACE

1. Připojte napájecí kabel.

Poznámka:

• Zajlstěte prostor o velikostl min. 0,5 m po obou stranách dokovaci stanice a min. 1,5 m pred stanici.
• Pokud je napájecí kabel napnutý svisle k zemi, může dojit k tomu, že jej prístroj vytähne a v důsledku toho může být dokovací stanice vypnuta.

• Kontrolka nabíjení je v normálním stavu při zapnutí rozsvicena a při nabiti zhasnuta.

• Dokovaci stanici libovolně neposouvejte a nevystavujte ji přímému slunečnímu záření.

Poznámka: Přímé sluneční světlo bude rušit signál dokovací stanice, a proto se přístroj nemusí do dokovací stanice správně vrátit.

1. Instalace bočního kartáčku

Ujistěte se, že označení levého bočního kartáčku (L) a pravého bočního kartáčku (R) odpovídá označení L a R na spodním krytu. Zatlačte boční kartáčky L a R, a dotáhněte šrouby.

1. Uvedeni do provozu a nabijeni

Robota zapnete dlouhým stisknutim tlačitka 📊. Pokud je kontrolka napájení normálně zapnutá, nabijte robota v dokovací stanici.

Poznámka: Pokud nelze přístroj spustit z důvodu slabého akumulátoru, nabijte jej v dokovací stanici a přístroj se spusti automaticky. Přístroj může normalné pracovat pouze pokud je úroveň akumulátoru >20 %.

1. Pripojeni mobilni aplikace (tento krok můžete přeskočit)

Přečtěte si pokyny k připojení Wi-Fi a připojte mobilní aplikaci.

1. Zahájení úklidu

Po zapnuti robota krátce stiskněte tlačitko na robotu

CZ

concept

concept

CZ

nebo zahajte úklid pomocí mobilní aplikace (béhem použivání můžete přístroj pozastavit stisknutím libovolného tlačitka).

Poznámka:

- Robota určeného k zametáni nelze použit k odstranění tekutin.

- Pokud je úroven nabiti akumulatoru nižši než 20 %, nemúže přístroj pracovat. V takovém případě jej dobijte.

- Pokud je úroveň nabiti akumulátoru nižší než 20 %, přístroj se automaticky vrátí do dokovací stanice.

- Pred použitim odstrante různé vodiče (včetně napájecího kabelu dokovací stanice) z podlahy, abyste predešli výpadkům a poškozeni předmětú nebo vodičů, když tyto vodiče přístroj zachytí.

7. Instalace modulu pro vytirání

a) Instalace textilie na vytirání: textilii na vytirání přílepte rovně ke dnu modulu pro vytirání.

Modul pro vytirání

Poznámka: Textilii na vytíráni po použití vyčistěte, abyste ji udrželi v dobrém stavu.

b) Naplňte nádobku 2v1: kryt otevřete a naplňte vodou.

Nádobka 2v1

Pozn.: Předtím než začnete plnit nádobu na vodu, vyjměte nádobu na prach. Předejdete tak nežádoucímu vniknutí vody do prachové nádoby.

c) Nainstalujte modul:

Stiskněte a podržte tlačitko uprostřed zásobniku a vodorovně ho zasuňte poděl zadní části robota. Zásobnik 2v1 je nainstalován na místě, jakmile uslysite zvuk "zaklapnutí" Po zásobniku 2v1 vložte modul pro vytirání. Až uslyšite zvuk "zaklapnutí", modul je správně zasunut.

8. Vyjmutí modulu pro vytírání

Jakmile robot dokonči svou práci, stiskněte západky na obou stranách, vyjměte modul pro vytírání směrem dozadu, vyprázdněte vodu ze zásobníku 2v1 a vyčistěte textilii (během čištění robotem nepohybujte ani jej nepřevracejte).

9. Pokyny pro použití modulu pro vytíráni

- Modul pro vytíráni nepoužívejte, pokud ho nemáte pod dohledem.

- Z důvodu bezpečnosti se ujlstěte, že je modul pro vytirání vyjmut při nabíjení nebo když jej nepouživáte. - Nepokoušejte se vytirat koberec.

- Pro dosažení lepšího účinku vytíráni by měl být modul pro vytíráni použit po trojím zametení či vysátí podlahy.

- Chete-li doplnit vodu nebo vyčistil textilií při činnosti prístroje, pozastavte jej, vyjměte a znovu vložte modul pro vytíráni podle kroků 8 a 9. Nepřesunujte ani nepřevracejte prístroj, aby nedošlo k chybě při určování polohy a ke ztrátě mapy.

- Funkce vytíráni je u přistroje určena k setření a napomahá hloubkovému čistěni. Nemůže vsak účinně odstranit pevně ulpélé nečistoty a nahradit tak lidskou silu.

- Pro zlepšení účinnosti vytirání doporučujeme před zahájením vytíráni namočit textilii na vytirání.

- Pokud má robot nasazený modul pro vytíráni, tak nedojde k vysátí nečistot ze zásobníku 2v1.

Pozn.: Pří nasazeném mopovacim modulu spotřebič automaticky detekuje koberce a do této oblasti nepojede.

POUŽITÍ

ZAPNUTÍ/VYPNUTÍ

Dlouze stiskněte tlačitko Čha dobu 3 s, kontrolka se rozsviti a prístroj se spusti.

Dlouze stiskněte tlačitko Ča dobu 3 s, když je přístroj v pohotovostním režimu, přístroj se vypne.

POZNÁMKA: Pristroj nelze vypnout, když je právě nabíjen.

ÚKLID/POZASTAVENÍ

Po spuštění přístroje krátce stiskněte tlačitko ☐ na přístroji nebo přístroj spustě pomoci mobilní aplikace (stisknutim kteréhokoli tlačitka jej můžete pozastavit).

Poznámka:

- Robotický vysavač nelze použit k odstranění tekutin.

- Pokud je úroveň nabiti akumulátoru nižší než 20 %, nemůže přístroj pracovat. V takovém připadě jej dobijte.

- Pred použitim odstraňte různé vodiče (včetně

napájecího kabelu dokovací stanicej z podlahy, abyste předešli výpadkům a poškození předmětů nebo vodičů, když tyto vodiče robot zachytí.

- V aplikaci můžete aktivovat tichý režim. Robot vypne všechny hlasové zprávy.

NABIJENÍ

Automatický režim: Po práci se prístroj automaticky vrati do dokovací stanice.

Ruční režim: V pozastaveném stavu krátkým stisknutim tlačitka ☑ zahájite nabíjení nebo můžete přístroj nabíjet ovládáním pomocí mobilní aplikace.

Poznámka: Pokud přístroj nenajde dokovací stanici, automaticky se vráti do původni polohy. V takovém případě vložte přístroj zpět do dokovací stanice ručně.

KOMPLETNÍ AUTOMATICKÝ ÚKLID

Jakmile je robot zapnutý, provede prohledání a vygeneruje mapu a inteligentně si ji rozdělí na oblasti. Poté oblasti jednu po druhé řádně, účinně a důkladně zamete poděl stěny a naplánuje cestu úklidu v obloucích / ve tvaru S. Po úklidu se robot automaticky vrátí do nabijecí základny.

Poznámka: Pří úklidu robotem Ibovolně a často nehybejte. Po přesunuti umistěte robota do původního místa. Jakmile se znovu spustí, pokusí se sám zaujmout polohu. Po úspěšném zaujeti polohy bude následovat naplánovanou cestu a pokračovat v práci. Pokud se zaujeti polohy nepodáří, zruší robot předchozí úkol, vytvoří si mapu a provede úklid znovu. I když nenajde nabijeci základnu.

LOKÁLNÍ TURBO ÚKLID

Když mistní oblast potřebuje pečlivějsi úklid, urči uživatel v aplikaci na mapě oblast o velikosti 1,5m x 1,5m, kterou chce uklidit. Pístroj automaticky přejede do této oblasti a začne uklízet.

LOKÁLNÍ ÚKLID

Pokud robota nemůžete ovládat pomocí mobilni aplikace, přesuňte robota ručně na místo, které chcete uklidit. Stiskněte tlačitko na dobu 3 sekund a robot provede dvoji úklid v oblasti 1,5 x 1,5 m se středem ve své startovní poloze.

ZÓNOVÝ ÚKLID

Pomoci mobilní aplikace nastavte velikost a umistění oblasti, kterou chcete uklidit. Můžete nastavit maximálné 15 oblasti. Robot bude uklizet v oblastech, které jste mu nastavili.

ÜKLID MİSTNOSTİ

Pomoci mobilni aplikace vyberte místnosti, které chcete uklidit.

ZAKÁZANÁ ZÓNA

Pomoci mobilní aplikace nastavte jednu nebo vice zakázaných oblastí. Robot nebude v těchto zakázaných oblastech uklízet a bude uklízet v ostatních.

Poznámka: Do zakázané oblasti se robot může dostat kvůli chybě polohování, chybě senzorů či z jiných důvodů.

- Trvale uzavíená zóna může být zneplatněna kvůli velké změné polohy nabíjecí základny a nábytku. Proto se snažte během úklidu s robotem nepohybovat ani mu jiným způsobem nezasahujte do práce.

- Trvale zakázaná oblast bude zrušena, jakmile dojde k obnovení mapy.

OBLAST BEZ VYTÍRÁNÍ

Pomoci mobilni aplikace nastavte oblast bez vytirání. Pokud bude spotřebič mít nasazený modul pro vytíráni, tak do této oblasti nepojede. Pokud bude spotřebič pouze vysávat, tak do této oblasti zajede.

PLÁNOVÁNÍ ÚKLIDU

Pevně danou dobu úklidu lze nastavit pomocí mobilní aplikace. Přístroj začne automaticky uklizet ve stanovenou dobu a po dokončení se vrátí do dokovací stanice.

RESET WIFI

Pokud se nelze mobilnim telefonem k pristroji připojit z důvodu zmény konfigurace routeru a hesla nebo z jiných důvodů, stiskněte současně tlačitko ⏻ a tlačitko ⏱ na dobu 3s, dokud se neozve zvukový signál a ikony se nerozsvítí oranžově. Poté začnou blikat – wifi je resetovaná.

TICHÝ REŽIM

V aplikaci můžete aktivovat tichý režim. Robot vypne všechny hlasové zprávy.

CARPET TURBO

Při detekci koberce dojde k automatickému nárůstu saci sily na nejvyšší stupeň.

Saci výkon můžete vypnout nebo nastavit pomoci mobilní aplikace nebo dálkového ovládání.

CZ

concept

concept

CZ

NASTAVENÍ PRŮTOKU VODY

Průtok vody můžete nastavit pomocí mobilní aplikace nebo dálkového ovladače.

POUŽITÍ DÁLKOVĚHO OVLÁDÁNÍ

1. Automatický úklid/pauza
2. Pohyb vpřed
3. Otočení vlevo
4. Nastaveni sacího výkonu
5. Tichý režim
6. Vypnutí/ Zapnutí osvětlení
7. Zahájení/pozastavení nabíjení
8. Otočení vpravo
9. Úklid okrajú
10. Nastavení průtoků vody
11. Lokální úklid

1 2 3 4 5 6 AUTO OK CALL 7 8 9 10 11

Poznámka: Chcete-li zajistit, aby byla všechna správná nastavení účinná, musite dálkové ovladání nasměrovat na přední část robotického vysavače, a to z dostatečné blizkosti.

KAŽDODENNÍ ÚDRŽBA

Hlavní kartáč (pravidelně čistěte)

1. Otočte přístroj a stiskněte západku na krytu hlavního kartáče, abyste jej mohli vytáhnout.
2. Odstraňte prach z vnitřního prostoru a z vnitřku hlavního kartáče pomocí malého kartáčku a hlavní kartáč očistěte.
3. Znovu sestavte hlavní kartáč a pevně zatlačte na kryt, aby západka zaklapla na místo.

Boční kartáček (pravidelné čistěte)

1. Odšroubujte šroubky a vytáhněte kartáce směrem nahoru.
2. Odstrante vlasy a necistoty a bočni kartáček namontujte zpět.
3. Ujistéte se, že levý boční kartáček (L) a pravý boční kartáček (R) odpovidají symbolům L a R na spodnim krytu. Příšroubujte kartáčky zpět. Poznámka: Boční kartáčky vyměňte každých 3 až 6 měsíců, abyste zajistili jejich čistící účinek.

Nádobka na prach a mřížka filtru (pravidelné čistěte)

1. Stiskněte tlačitko a nádobku na prach vytáhněte směrem dozadu.

2. Nadobku na prach otevrete a vycistete.

Čištění mřížky filtru (pravidelně čistěte)

1. Po dlouhodobém použivání vyjměte pěnový filtr a HEPA filtr.
2. Pěnový filtr a HEPA filtr opláchněte pod vodou.
3. Jednotlivé díly utřete a nechte volně uschnout.
4. Po oschnutí je postupně nainstalujte ve správném pořadí mřížka - pěnový filtr - HEPA filtr.

Poznámka:

• Mřížku filtru opláchněte čistou vodou a nepřídávejte žádný čistici prostředek.
• Nečistěte mřížku filtru štětcem či prsty.
• Mřížku filtru nechte oschnout na vzduchu po dobu nejméně 24 hodin.

Modul pro vytírání (čistěte po každém použití) 1. Odstraňte a vyčistěte textilii.

1. Vysušte zásobník na vodu.

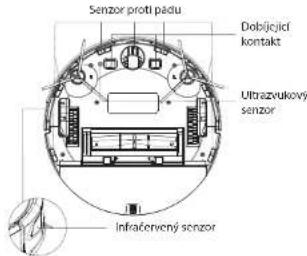

Senzory (pravidelné čistěte)

Senzory vyčistěte měkkou textili následujícim způsobem: Vyčistěte dobijející sensor na levě straně, dva laserové sensory vprědu a jeden naboku robota a všechny sensory uvedeně na obrázku. Otřete i nabijeci kontakty na spodu robota, nabijeci kontakty na dokovací stanici-stanici před čištěním odpojle z elektrické sitě. Otřete také místo vysilání signálu dokovací stanice.

Senzor proti paču Doblíjícíd kontakt Ultražvukový senzor Infračervený senzor

Senzory (čistěte każdy měsíc)

Akumulátor

• Přístroj je vybaven vysoce výkonnými lithiumiontovými akumulátory. Chcete-li zachovat výkon akumulátoru, udržujte při každodenním použivání přístroj nabity.
• Pokud je přístroj dlouhou dobu nepoužívaný, vypněte jej a rádně uložte. Nabijte jej alespoň každé 3 měsice, abyste předešli poškození akumulátorů v důsledku nadměrného vybiti.

Aktualizace firmwaru

Firmware aktualizujte pomoci mobilní aplikace. Pokud je zjišten nový firmware, provedte aktualizaci podle výzvy. Při aktualizaci firmwaru by měla být úroveň akumulátoru ≥50 % a přístroj musi být umisten v dokovaci stanici.

Dokovací stanice

• Kontrolujete stav sáčku v dokovaci stanici, pokud je sáček plný, tak ho vyměňte za nový.
• Očistěte nabíjecí kontakty a sací otvor.
• Vyjměte hruby filtr dokovaci stanice a opláchněte ho vodou. Nechte rádně oschnou a vraťte zpět.

BĚŽNĚ PROBLÉMY

Problém Rešení
Robota nelze spustit	V případě nízkého stavu akumulátoru umístěte robeta do dokovací stanice a vyrovnějte podle kontaktů desky, přístroj se automaticky spustí (pokud je robot zcela vypnutý, může se po chvili nabljení automaticky spustít).Nepoužívejte přístroj, pokud je teplota prostředí nižší než 0 °C nebo vyšší než 50 °C.Používejte jej při teplotě 0-40 °C.
Robota není možné nabít	Přesuříte robota mímo stanici, zkontrolujte, zda se rozsvití kontrolka dokovací stanice a zkontrolujte, zda jsou oba konce napájecího adaptéru dokovací stanice správně připojeny.V případě špatného kontaktu vyčislěte kontaktní plošky dokovací stanice a nabijeci kontakty na robotu nebo otočte boční kartáček na stranu.
Robota není možné dobít	Robot je příliš daleko od dokovací stanice, umístěte jej do blízkosti dokovací stanice a zkuste to znovu.
Abnormální chování Vypněte robota a restartujte jej.
Při použití se ozyvá neobvyklý hluk	Hlavní kartáč, boční kartáček nebo kolečko mohou být obaleny cizími předměty, vypněte robota a cizi předměty odstraňte.
Snízuje se schopnost čistění nebo z přístroje vypadává prach	Nádobka na prach je plná. Vyčistěte ji.Mřížka filtru je zanesená. Vyčistěte ji nebo vyměňte.Hlavní kartáč je obalen cizími předměty, vyčistěte jej.
WiFi nelze připojit	Je špatný signál WiFi. Zkontrolujte, zda je k dispozící správně pokryti signálem WiFi.WiFi je připojena neobvyklým způsabem. Resetujte WiFi, stáhněte si nejnovější aplikaci a zkuste se znovu připojit.Heslo je zadáno nesprávně.Je k dispozící router pro frekvenční pásmo 5 GHz, robotický vysavač je vybaven pouze pro frekvenční pásmo 2,4 GHz.
Plánovaný úklid neproběhl	V případě nízké úrovně nabítí akumulátoru lze plánovaný úklid zahájit pouze tehdy,je-li úroveň nabítí akumulátoru nejméně 30 %.
Spotrebováva robot energii, pokud je vždy umisteną na dokovací stanici?	Robot spotrebováva male množství energie, pokud je trvale umisten v dokovací stanici, a to umožňuje nejlepší výkon akumulátoru.
Je treba robota napoprvé nabijet tříkrát po dobu 16 hodin?	Lithiový akumulátor lze použit ihned po nabiti a nemá paměťový efekt.

ŘEŠENÍ PROBLÉMŮ

Zvukové hlášení Rešení
Error 1: Oh dear! I cannot find the dust collector Úklid byl spuštěn po vyjmutí nádobky na prach.
Error 2: Please check if the radar on top has been covered or blocked	Horní senzor je zakrytý nebo je umístěn v otevřeném prostoru (iv oblasti 6x6 m ́ není žádná překázka).
Error 3: Please place me in a new location and try again Seberte robota nebo jej zvedněte do vzduchu.
Error 4: Please scrub the cliff sensor, and restart me from a new location	Senzor proti pádu je zakrytý nebo je umístěn ve výšce.
Error 5: Please scrub the front sensor, and restart me from a new location	Infračervený antikolizní senzor je znečistěný nebo zakrytý.
Error 6: Please scrub the right-hand sensor, and restart me from a new location	Senzor stěny je znečistěný nebo zakrytý.
Error 7: Please scrub the radar housing on top, and restart me from a new location	Radarový antikolizní senzor je znečistěný nebo zakrytý.
Error 8: Please check if the bumper has been blocked in some way	Senzor hran nebo antikolizní senzor je zaseknutý.
Error 9: Master, please clean the dust container and filter	Nádobka na prach je plná nebo je potřeba vyměnit mířížku filtru.
Error 10: Dust container has been removed, please clean the container and filter	Po signalizaci poruchy 9 uživatel vyjmul nádobku na prach a tím se spustí porucha 10.
Error 11: I'm stuck, please help me!	Robot se někde zasekl.
Error 12: Please place me correctly!	Robot je nakloněn.
Error 13: Please check if my wheels have become blocked somewhere	Hnaci kolečko je zaseknuté nebo zamotané.
Error 14: Please check if the main brush has become stuck	Hlavní kartáč je zamotaný nebo zaseknutý.
Error 15: Please check if the side brushes have become stuck	Boční kartáček je zamotaný nebo zaseknutý.
Error 16: What's going on? Where is the docking station?	Dokovací stanice nebyla nalezena nebo není zapojena.
Error 17: Oh dear! Program error, please restart me	Abnormální stav způsobený neznámým selháním, restartujte robota.
Error 18: Error encountered initiating shutdown	Robot upozorní uživatele a automaticky se vypne nebo se dobije.
Error 19: Low battery, please recharge	Když je úroveň nabiti akumulatoru prilis nízká, robot není na dokovací stanici a spustí se úklid (úroveň nabiti akumulatoru je nižší nez 10 %).
Error 20: To shut me down, please place me away from the docking station	Při nabijení na dokovací stanici byl robot vypnut.

concept

concept

BEZDRÁTOVÉ SPOJENÍ A KOMPATIBILITA

• Společnost Jindřich Valenta - CONCEPT nemůže být žádným způsobem zodpovědná za jakékoliv náhodné, nepřímé nebo následné škody, ani za ztráty dat či ztráty způsobené únikem informací během komunikace prostřednictvím bezdrátových technologii.
• Uspěšnou bezdrátovou komunikací nelze 100% zaručit u všech Smart zařízení a Wifi sití (routerů). Vzhledem k rozmanitosti přístroju na trhu mohou nastat případy, kdy charakter či specifikace daného Smart zařízení či Wifi sitě (routeru) znemožňuje připojení, případné je nějákym způsobem narušeno. Uspěšnost bezdrátové komunikace prostřednictivm Wifi sitě dále také ovlivnuje řada faktoru včetně hardwarové a softwarové konfigurace. Spojení mezi robotem a vaši Wifi sití může byt take negativně ovlivněno okolními Wifi sitěmi, které mohou byt naladény na stejný kanál a tím narušovat spojení (např. na sidlištich, v bytových domech atp.). Tyto skutečnosti nejsou důvodem k reklamací spotrebiče.
• Aplikace je vlastněna a provozována třetím subjektem (dále jen „Subjekt“) odlišným od společností Jindřich Valenta -CONCEPT (dále „Prodejce“). Subjektu nejsou ze strany Prodejce předávány žádné osobní údaje. Při registraci do aplikace předává zákazník osobní údaje přímo Subjektu, který se stává správcem osobních údajů. Aplikace a s tím spojena ochrana osobních údajů se fidi pravidly Subjektu.

Kompatibilita:

Operační systém smart zařízení - Android 5.0 a vyšší

-105 9.0 a vyssi

Wifi sit -2,4 GHz

- zabezpečení WPA1 a WPA2 (doporučeno WPA2)

UPOZORNĚNÍ: Zařízení nelze provozovat na Wifi sitích zabezpečených protokolem IEEE 802.1X (zpravidla firemní Wifi sitě).

OVLÁDÁNÍ POMOCÍ APLIKACE

Dříve než bude možné ovládat zařizení přes aplikaci, je nutné spojit ho s vašim telefonem a umožnit mu přístup do vaši WiFi site.

Doporučená vzdálenost při nastavení: méně než 4 metry

Ujistěte se, že robotický vysavač, router a váš mobilní telefon jsou blizko sebe, tak aby mohlo proběhnout bezproblémové spárování.

Stažení, instalace aplikace a spárování zařízení

Pozn. Párování vysavače provadějte s nabitým akumulátorem, nebo primo s vysavačem umistěným v nabijeci stanici.
1. Naskenujte QR kód niže (obr. 1) nebo vyhledejte aplikaci „Concept Home” na Google Play nebo App Store a aplikaci si stähněte do mobilniho telefonu.
2. Pokud již máte Concept Home, otevřete aplikaci, prihlaste se a pokračujte na pokyny pro spárování.
3. Stiskněte a držte zároveň obě ovládací tlačítka na vysavači dokud se neozve hlasový signál pro párování robota. Wiň indikátor pod vrchním krytem vysavače bude blíkat.
4. Poté v aplikaci stiskněte – nebo přidat zařízení
5. Zobrazi se seznam spotřebičů, vyberte ze seznamu.
6. Vyplnte vaši wifi sit a heslo nebo se vám automaticky doplni.
7. Pokračujte dále dle pokynú aplikace
8. Prejdete do nastaveni wifi ve vašem mobilnim zařizení a pripojte se k wifi SmarLife-xxx a počkejte než se pripoji.
9. Poté se vratte do aplikace a počkejte než se vám spotřebič spáruje. Po dokončení párování můžete začit ovládat spotřebič pomoci mobilní aplikace.

obr.1

obr.2

obr.3

广力云智慧零售收银系统

obr. 5obr. 4

obr.6obr.7

obr.8

obr.9

obr. 10

obr.11

obr.12

obr.13

obr.14

Upozornění při potížích s párováním

• Ovělte správnost zadaného hesla vaší WiFi slitě.
• Zařizení podporuje pouze WiFi sitě 2,4 GHz.
• Router je zahlcen piipojenim mnoha jiných zařízeni (zejména na sidlištich nebo velké koncentrace piipojených Smart zařízeni). Pro stabilní provoz je nutné, aby Wih signal dosahoval do mist zamýšleného používání vysavače a byl zároven dostatečně silný.

- restartujte vysavač i smart zařízení a proces zopakujte;

- pokud je to možné, vyzkoušejte i restart samotného Wifi routeru;

• Obsahuje-li vase smart zařízení systém Android 6.0 a vyssi, je nutné mit zapnutou funkci zjištováni polohy.
• Jakmile vysavač spárujete s vašim smart zařizením prostřednictvím aplikace „Concept Home“, tak nepohybujte s dokovaci stanici a ani ji nepřemístujte. Vysavač použivá nabijeci stanici jako orientační bod v mapě.
• Přemistěním dokovací stanice riskujete ztrátu vygenerované mapy včetně zvolených zón úklidu a zakázaných zón! Vysavač si vytvoří novou mapu, kterou přepiše mapu původní.

concept

concept

SERVIS

Údržbu rozsählejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních části výrobku, musí prověst kvalifikovaný odborník nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materialů a starých spotřebičů.
• Krabice od spotřebiče může byt dāna do sběru tríděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnici 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatri do domáčilo odpadu. Je nutné odvést ho do sběrneho místa pro recyklac elektrického a elektronického zařížení. Zajistěním spravné likvidace tohoto výrobku pomůžete zabránit relativním důsledkům pro životní prostředí a lidské zdravi, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnějí informace o recyklací tohoto výrobku žistite u príslusného místního úradu, služby pro likvidací domovního odpadu nebo v obchodé, kde jste výrobek zakoupili.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických specifikací se mohou měnít bez předchozího upozomění a vyhrazujeme si právo na jejich změnu.

POĐAKOVANIE

• Stlačte zároveň obe tlačidlá na 3 s.
Poznámka: Ak chcete spotrebič resetovat, stlačte obe tlačidlá na približne 15 sekünd.

INSTALÁCIA

Ubezpečte sa, že označenie l'avej bočnej kefky (L) a pravej bočnej kefky (R) zodpoveda označeniu L a R na spodnom kryte. Zatlačte bočně kefky L a R, a utiahnite skrutky.

4. Uvedenie do činnosti a nabíjanie

Robot zapnete dlhým stlačením tlačidla Ⓔ. Ak je kontrolka napájania normalne zapnutá, robot nabite v nabijacej stanici.

Poznámka: Textiliu na vytieranie po použití vyčistite, aby ste ju udržali v dobrom stave.

b) Naplnte nádobku 2v1: otvorte kryt a naplnte vodou.

Nádobka 2v1

Poznámka: Pred naplnením nádoby na vodu vyberte nádobu na prach. Zabránite tak nežiaducemu vniknutiu vody do nádoby na prach.

c) Nainstalujte modul:

Stlačte a podržte tlačidlo uprostred zásobníka a vodorovne ho zasunte pozdlž zadnej časti robota. Zásobnik 2v1 je nainštalovaný na mieste, ak sa ozve zvuk "zaklapnutia" Po zásobniku 2v1 vložte modul na vytieranie. Ked sa ozve zvuk "zaklapnutia", modul je správne zasunutý.

8. Vybratie modulu na vytieranie

Ked' robot dokončí svoju prácu, stlačte západky na oboch stranách, vyberte modul na vytieranle smerom dozadu, vyprázdnite vodu zo zásobníka 2v1 a vyčistite textliu (počas čistenia robotom nepohybujte ani ho neprevracajte).

Dlho stlačte tlačidlo 📊 na 3 s, ked' je pristroj v pohotovostnom režim, pristroj sa vypne.

V aplikacii možete aktivovat tichý režim. Robot vypne všetky hlasové správy.

CARPET TURBO

1. Odskrutkujte skrutky a vytiahnite kefy nahor.
2. Odstrante vlasy a nečistoty a bočnú kefku namontujte spät.
3. Ubezpečte sa, že lavá bočná kefka (L) a pravá bočná kefka (R) zodpovedajů symbolom L a R na spodnom kryte. Naskrutkujte kefy spät.

Poznámka: Bočné kefky mente každých 3 až 6 mesiacov, aby sa zaistil ich člstlaci účinok.

Nádobka na prach a mriežka filtra (pravidelne čistite) 1. Stlačte tlačidlo a nádobu na prach vytiahnite smerom dozadu.
2. Nádobu na prach otvorte a vyčistite.

Čistenie mriežky filtra (pravidelne čistite)

1. Po dlhodobom použivani vyberte penový filter a HEPA filter.
2. Penový filter a HEPA filter opláchnite pod vodou.
3. Jednotlivé diely utrite a nechaite volne uschnút.
4. Po oschnuti ich postupne nainstalujte v správnom poradi: mriežka - penový filter - HEPA filter.

Modul na vytieranie (čistite po každom použití)

Snímač proti pádu Kontakt pre dobijanie Ultrazvuk senzor Infračervený snímač

Senzory (čistite každý mesiac)

LDS laserový dialkomer Antikolizny senzor pre radarový senzor Antikolizny senzor Infračervený senzor doblijania

Akumulátor

• Kontrolujete stav vrecuška v dokovacej stanici, ak je vrecuško plné, tak ho vymeňte za nové.
  • Vyčistite nabíjacie kontakty a saci otvor.
• Vyberte hruby filter dokovacej stanice a opláchnite ho vodou. Nechajte riadne vyschnut a vrátte spät.

BEŽNÉ PROBLÉMY

Operačný systém smart zariadení - Android 5.0 a vyšší

- IOS 9.0 a vyssii

Wifi siet' - 2,4 GHz

- zabezpečenie WPA1 a WPA2 (odporučané WPA2)

Recyklácia spotrebiča na konci jeho životnosti:
