INSTRUKCJA OBSŁUGI KI2222FE0 NEFF

4.4 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Chłodziarka

Informacje dotyczące dokumentu 259

1.1 Ważne informacje.... 259

1.1.1 Cel dokumentu 259

1.2 Objąśnienie symboli ostrzegawczych.... 259

1.2.1 Oznaczenie poziomów niebezpieczeństwa 259

1.2.2 Symbole ostrzegawcze 259

1.2.3 Budowa ostrzeżeń 260

1.2.4 Ogólne symbole 260

Bezpieczeństwo.... 261

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 261

2.1.1 Wszystkie sprzęty gospodarstwa domowego 261

Narzędzia i pomoce techniczne 262

Naprawy 263

4.1 Wymiana uszczelki drzwiczek 263

4.1.1 Demontaż uszczelki drzwiczek 263

4.1.2 Montaż uszczelki drzwiczek 263

4.2 Wymiana zawiasu płaskiego 266

4.2.1 Demontaż zawiasu płaskiego.... 266

4.2.2 Montaż zawiasu płaskiego.... 267

4.3 Wymiana zawiasu suwakowego 268

4.3.1 Demontaż zawiasu suwakowego 268

4.3.2 Montaż zawiasu suwakowego.... 268

4.4 Wymiana półki....269

4.4.1 Demontaż półki....269

4.4.2 Montaż półki 269

4.5 Wymiana półki drzwiczek 270

4.5.1 Demontaż półki drzwiczek 270

4.5.2 Montaż półki drzwiczek 270

4.6 Wymiana pojemnika na owoce i warzywa 271

4.6.1 Demontaż pojemnika na owoce i warzywa.... 271

4.6.2 Montaż pojemnika na owoce i warzywa.... 271

4.7 Wymiana oświetlenia bocznego LED 272

4.7.1 Demontaż oświetlenia bocznego LED 272

4.7.2 Montaż bocznego oświetlenia LED 273

i Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
[OWET]		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[OWCT]		Identyfikacja prostej wskazówki (tylko tekst)
[ACCO]		Identyfikacja linku do pliku wideo
[ACCT]		Identyfikacja narzędzi
[ACCT]		Identyfikacja wstępnych warunków
[POU]		Identyfikacja warunku (jeżeli)
[POU]		Identyfikacja rezultatu
Start	Identyfikacja przycisku
[00123456]	Identyfikacja numeru materiału
Status	Identyfikacja wyświetlanego tekstu /	komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
■ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna[00342013]	60 cm x 50 cm
Przyssawka[00342224]	∅50 mm
Torx Bit TX20[00340865]	6,3 mm (1/4")

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.

Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.

Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

Skontaktować się z serwisem.

3.

Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana zawiasu płaskiego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Cieżkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

• Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników.
  Przemieszczenie urządzenia wymaga udziału dwóch osób.
  ▶ Używać tylko odpowiednich narzędzi i sprzętu.

Ostre krawędzie!

Rany ciete

Zawsze używaj rękawic ochronnych.

Odsłonięty zawias!

Zmiazdżenie / uwieżienie palca

▶ Nie wkładać rąk pod zawiasy.
Zawsze używaj rękawic ochronnych.

Niebezpieczeństwo spadnięcia części po wykręcenu śrub!

Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały wymontowane drzwiczki mebla. Patrz instrukcja montażu.
Drzwiczki są otwarte.

4.2.1 Demontaż zawiasu płaskiego

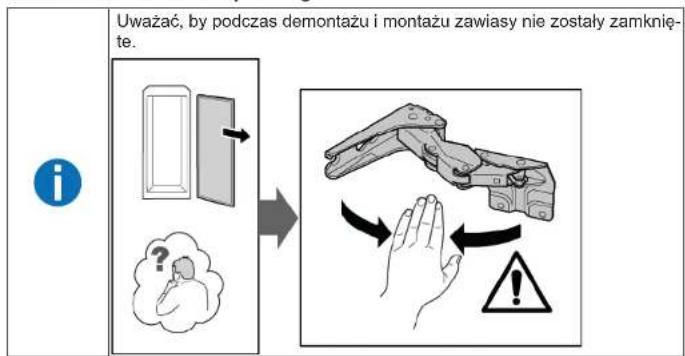

Uważać, by podczas demontażu i montażu zawiasy nie zostały zamknięte. i ?

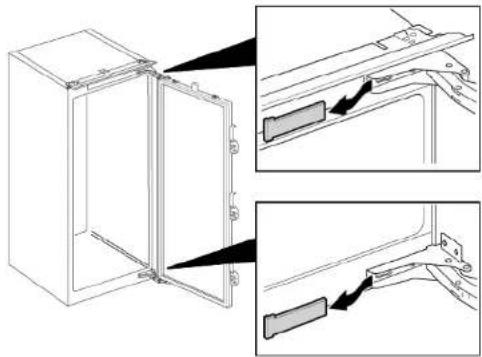

1. Wyjąć dwie osłony zawiasów.


1. 1. Poluzować cztery śruby (1).
2. Wysunąć i wyjąć drzwiczki

≈ 5 mm ① ② ②

1. 1. Wykręcić cztery śruby (1).
2. Wyjąć zawiasy (2).

Zawiasy są wymontowane.

4.2.2 Montaż zawiasu płaskiego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana zawiasu suwakowego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Cieżkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

• Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników.
  Przemieszczenie urządzenia wymaga udziału dwóch osób.
  ▶ Używać tylko odpowiednich narzędzi i sprzętu.

Ostre krawędzie!

Rany ciete

Zawsze używaj rękawic ochronnych.

Niebezpieczeństwo spadnięcia części po wykręcenu śrub!

Zranienie przez spadające części

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręcenu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

- Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki mebla zostały odlączone od drzwiczek urządzenia. Patrz instrukcja montażu.

4.3.1 Demontaż zawiasu suwakowego

1. Wykręcić dwie śruby (1).
2. Wyjąć zawias górny (2).
3. Wyjąć drzwiczki (3).
4. Wykręcić dwie śruby (4).
5. Wyjąć zawias dolny (5).

Zawiasy są wymontowane.

4.3.2 Montaż zawiasu suwakowego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.4.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.5.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.5.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.6.1 Demontaż pojemnika na owoce i warzywa

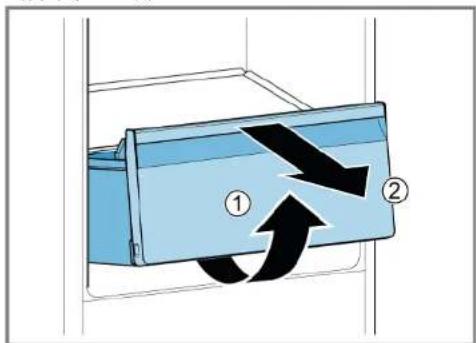

1. Wyciągnąć pojemnik na owoce i warzywa do oporu.
2. 1. Podnieść pojemnik na owoce i warzywa z przodu (1).
3. Wyjąć pojemnik (2).

Pojemnik na owoce i warzywa jest wyjęty.

4.6.2 Montaż pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana oświetlenia bocznego LED

Pomoce specjalne

Przyssawka ∅50 mm [00342224]

Urządzenie posiada bezobsługowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

- Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.

- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠️ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Zostały wyjęte półki.

4.7.1 Demontaż oświetlenia bocznego LED

1. Przymocować przyssawkę do pokrywy bocznego oświetlenia LED.

2. Pociągnąć przyssawkę do przodu jednym obrotowym ruchem.

Pokrywa oświetlenia LED została wymontowana.

Naprawy

1. Zdemontować moduł LED.

Boczne oświetlenie LED zostało wymontowane.

4.7.2 Montaż bocznego oświetlenia LED

Ze względu na to, że zaczepy pokrywy łatwo się łamią, część zamienna oświetlenie boczne LED stanowi zestaw zawierający moduł LED i pokrywę.

▶ Montaż w odwrotnej kolejności.
