NAVODILA ZA UPORABO KI2222FE0 NEFF

4.4.1 Plaukta iznemšana

- Izvelciet plauktu.

Nasveti za popravilo - Hladilnik

i V zvezi s tem dokumentom 323

1.1 Pomembne informacije 323

1.1.1 Namen 323

1.2 Razlaga simbolov 323

1.2.1 Stopnje nevarnosti 323

1.2.2 Simboli za nevamost.... 323

1.2.3 Struktura opozoril.... 324

1.2.4 Splošni simboli 324

Varnost.... 325

2.1 Splošna varnostna navodila 325

2.1.1 Vsi gospodinjski aparati.... 325

Orodja in pripomočki.... 326

Popravilo 327

4.1 Zamenjava tesnila vrat.... 327

4.1.1 Odstranjevanje tesnila vrat 327

4.1.2 Namestitev tesnila vrat 327

4.2.1 Odstranjevanje plošćatega tečaja 330

4.2.2 Namestitev ploščatega tečaja 331

4.3 Zamenjava drsnega tečaja 332

4.3.1 Odstranjevanje drsnega tečaja 332

4.3.2 Namestitev drsnega tečaja 332

4.4 Zamenjava police 333

4.4.1 Odstranjevanje police 333

4.4.2 Namestitev police 333

4.5 Zamenjava vratnega predala.... 334

4.5.1 Odstranjevanje vratnega predala 334

4.5.2 Namestitev vratnega predala 334

4.6 Zamenjava predala za sadje in zelenjavo.... 335

4.6.1 Odstranjevanje predala za sadje in zelenjavo 335

4.6.2 Namestitev predala za sadje in zelenjavo 335

4.7 Zamenjava stranske luči LED 336

4.7.1 Odstranjevanje stranske luči LED 336

4.7.2 Namestitev stranske luči LED 337

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
⚠ NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
⚠ OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
⚠ PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!	Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

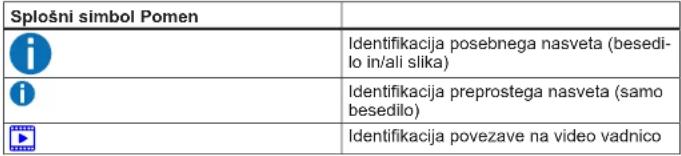

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostaticno občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa[00342013]	60 cm x 50 cm
Vakuumski prisesek[00342224]	50 mm
Nastavek TorxTX20[00340865]	6,3 mm (1/4")

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila

vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.

Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje na- knadno tudi prilagodite.

Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. if Če je utor za tesnilo poškodovan: - se obrnite na našo servisno službo.

2. Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ploščatega tečaja

Posebna orodja:

Nastavek Torx TX20 6.3 mm (1/4") [00340865]

OPOZORILO Težki, veliki aparati! Poškodbe hrbta in mišic ► Postopek odstranjevanja vr no strokovno osebje. ► Za premikanje aparata sta p ► Uporabite samo ustrezno o

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Pohištvena vrata so odstranjena. Glejte navodila za namestitev.
Vrata so odprta.

4.2.1 Odstranjevanje ploščatega tečaja

1. Odstranite pokrovčka tečaja.


1. 1. Odvijte štiri vijake (1).

2. Vrata izvlecite in jih odstranite (2).

≈ 5 mm ① ② ②

1. 1. Odstranite štiri vijake (1).

2. Odstranite tečaja (2).

Tečaja sta odstranjena.

4.2.2 Namestitev ploščatega tečaja

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava drsnega tečaja

Posebna orodja:

Nastavek Torx TX20 6.3 mm (1/4") [00340865]

Težki, veliki aparati!

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
- Za premikanje aparata sta potrebni dve osebi.
- Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Pohištvena vrata so ločena od vrat aparata. Glejte navodila za namestitev.

4.3.1 Odstranjevanje drsnega tečaja

1. Odvijte vijaka (1).
2. Odstranite zgomji tečaj (2).
3. Odstranite vrata (3).
4. Odvijte vijaka (4).
5. Odstranite spodnji tečaj (5).

Tečaja sta odstranjena.

4.3.2 Namestitev drsnega tečaja

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava police

Zahteva:

Vrata so odprta.

4.4.1 Odstranjevanje police

- Izvlecite polico.

4.5.1 Odstranjevanje vratnega predala

- Dvignite vratni predal navzgor.

4.5.2 Namestitev vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.6 Zamenjava predala za sadje in zelenjavo

Zahteva:

Vrata so odprta.

4.6.1 Odstranjevanje predala za sadje in zelenjavo

1. Predal za sadje in zelenjavo izvlecite, kolikor je mogoče.
2. 1. Dvignite predal za sadje in zelenjavo spredaj (1).

3. Predal odstranite (2).


→ Predal za sadje in zelenjavo je odstranjen.

4.6.2 Namestitev predala za sadje in zelenjavo

- Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava stranske luči LED

Posebna orodja:

Vakuumski prisesek ∅50 mm [00342224]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo! Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

- Električne dele mora popraviti kvalificiran električar. - Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara - Izključite aparate iz električnega omrežja vsaj 60 sekund pred za- četkom popravil.

PREVIDNO

Ostri robovi! Ureznine ► Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
Police so odstranjene.

4.7.1 Odstranjevanje stranske luči LED

1. Dva priseska namestite na pokrov stranske luči LED.

2. S krožnim gibom povlecite priseska k sebi.

Pokrov stranske luči LED je odstranjen.

Popravilo

1. Odstranite LED-modul.

Stranska luč LED je odstranjena.

4.7.2 Namestitev stranske luči LED

Ker se zatiči pokrovčka med postopkom odstranjevanja zlahka zlomijo, vključuje komplet nadomestnega dela stranske luči LED LED-modul in pokrov luči.

▶ Namestite v obratnem vrstnem redu.
