Marka	Neff
Model	KI2222FE0
Ürün tipi	Ankastre kombi buzdolabı/dondurucu
İklim sınıfı	SN, N, ST, T
İzin verilen ortam sıcaklığı	Sınıfa göre 10 °C ila 43 °C
Maksimum ağırlık	Yaklaşık 45 kg
Elektrik beslemesi	220-240 V ~ 50 Hz
Buzdolabı sıcaklık aralığı	2 °C ila 8 °C
Özel fonksiyonlar	Süper soğutma, elektronik sıcaklık ayarı
İç aydınlatma	LED (enerji verimliliği sınıfı E)
Buzdolabı buz çözme	Otomatik
Dondurucu buz çözme	Manuel
Temizlik	Ilık su ve nötr bulaşık deterjanı; buharlı temizleyici kullanmayın
Güvenlik	Çocuk kilidi yoktur; elektrik çarpması, patlama, yanma risklerine karşı talimatlar
Yedek parçalar	Piyasaya sürüldükten sonra en az 10 yıl boyunca temin edilebilir
Kullanıcı tarafından onarılabilirlik	Kapı contası, menteşeler, raflar, çekmeceler; LED aydınlatma için servis
Birlikte verilen aksesuarlar	Buz küpü tepsisi, yumurtalık, şişe askı tutucusu
Garanti	2 yıl (Avrupa Ekonomik Alanı'nda)
Dokümantasyon	Ücretsiz indirilebilir kullanım kılavuzu

Sık sorulan sorular - KI2222FE0 NEFF

Buzdolabının sıcaklığı nasıl ayarlanır?

İstediğiniz sıcaklık (2 °C ila 8 °C) görünene kadar sıcaklık ayar tuşuna birkaç kez basın. Önerilen sıcaklık 4 °C'dir.

Süper fonksiyon ne zaman kullanılır?

Hızlı dondurma için en az 2 kg gıda koymadan 4 ila 6 saat önce Süper fonksiyonu etkinleştirin. Yaklaşık 24 saat sonra otomatik olarak devre dışı kalır.

Dondurucu bölmesi nasıl buz çözülür?

4 saat önce Süper fonksiyonu etkinleştirin, yiyecekleri çıkarın, cihazı kapatın ve fişini çekin. Buz çözmeyi hızlandırmak için içine bir tencere sıcak su koyun, ardından suyu yumuşak bir bezle silin.

Elektrik kesintisi durumunda ne yapılmalı?

Cihazı mümkün olduğunca az açın. Kesintiden sonra yiyeceklerin kalitesini kontrol edin. Sıcaklığı 5 °C'yi aşanları atın ve hafifçe çözülenleri yeniden dondurmadan önce pişirin.

Cihaz nasıl temizlenir?

Cihazı kapatın ve fişini çekin. Yiyecekleri ve çıkarılabilir parçaları çıkarın. Yumuşak bir bez, ılık su ve nötr bulaşık deterjanı ile temizleyin. Buharlı temizleyici veya aşındırıcı ürünler kullanmayın.

Buzdolabının altında neden su birikir?

Tahliye oluğu veya buz çözme deliği tıkanmıştır. Yoğuşma suyunun akmasını sağlamak için bir pamuklu çubukla nazikçe temizleyin.

Kapı contası nasıl değiştirilir?

Eski contayı yuvasından çıkarın. Yeni contayı yumuşatmak için ısıtın, ardından köşelerden başlayarak yavaşça yuvasına yerleştirin.

LED aydınlatma çalışmıyor, ne yapmalıyım?

LED aydınlatma, satış sonrası servis veya yetkili bir profesyonel tarafından değiştirilmelidir. Kendiniz tamir etmeye çalışmayın.

Hangi yiyecekler dondurulmamalı?

Marul, turp, kabuklu yumurta, üzüm, çiğ elma ve armut, yoğurt, ekşi krema, taze krema ve mayonez dondurmaya uygun değildir.

Cihazın kendi kendine testi nasıl yapılır?

Cihazı 5 dakika fişten çekin, ardından tekrar takın. 10 saniye içinde, ikinci bir ses sinyali duyana kadar sıcaklık ayar tuşuna 5 ila 7 saniye basılı tutun. Kendi kendine test başlar. İki ses sinyali ve 'Super'in yanıp sönmesi doğru çalıştığını gösterir.

KULLANIM KILAVUZU KI2222FE0 NEFF

Onarım İpuçları - Buzdolabı

Bu doküman hakkında 371

1.1 Önemli bilgi 371

1.1.1 Amacı 371

1.2 Sembollerinin açıklaması 371

1.2.1 Tehlike kademeleri 371

1.2.2 Tehlike sembolleri 371

1.2.3 İkaz bilgilerinin yapısı 372

1.2.4 Genel semboller 372

Güvenlik 373

2.1 Genel Güvenlik bilgileri 373

2.1.1 Tüm ev gereçleri 373

Ekipman ve yardım 374

Onarım 375

4.1 Kapı contasının değiştirilmesi.... 375

4.1.1 Kapı contasının çıkartılması 375

4.1.2 Kapı contasının takılması 375

4.2 Yassı menteşenin değiştirilmesi.... 378

4.2.1 Yassı menteşenin çıkartılması 378

4.2.2 Yassı menteşenin takılması 379

4.3 Sürgülü menteşenin değiştirilmesi 380

4.3.1 Sürgülü menteşenin çıkartılması 380

4.3.2 Sürgülü menteşenin takılması.... 380

4.4 Raf yüzeyinin değiştirilmesi 381

4.4.1 Raf yüzeyinin çıkartılması....381

4.4.2 Raf yüzeyinin takılması 381

4.5 Kapı rafının değiştirilmesi 382

4.5.1 Kapı rafının çıkartılması 382

4.5.2 Kapı rafının takılması 382

4.6 Meyve-sebze kabının değiştirilmesi 383

4.6.1 Meyve-sebze kabinin çıkartılması 383

4.6.2 Meyve-sebze kabinin takılması 383

4.7 LED yan ışığının değiştirilmesi 384

4.7.1 LED yan ışığının çıkartılması 384

4.7.2 LED yan ışığının takılması 385

Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amacı

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar. İpuçları, ilgili uyarı ve riskler de dahil olmak üzere tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler içerir.

Sorularınız varsa, lütfen müşteri hizmetlerimizle irtibata geçin. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaş ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır.

Ağır ve hareketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin. ■ Yere düşmemesi için ağır parçaları emniyete alın. - Hareketli parçaların arasına vücut parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Koruyucu bez[00342013]	60 cm x 50 cm
Vantuz[00342224]	∅50 mm
Torx Bit TX20[00340865]	6,3 mm (1/4")

Onarım

4.1 Kapı contasının değiştirilmesi

Ön koşul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapı contasının takılması

Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.

Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.

Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarım

1. Conta için oluğu hasar bakımından kontrol edin.

1. Conta için oluk hasarlı ise,

Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarım

4.2 Yassı menteşenin değiştirilmesi

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön koşul:

Cihazın fişi çekilir. Mobilya kapısı çıkartılmıştır. Bkz. Montaj Talimatı. Kapı açık.

4.2.1 Yassı menteşenin çıkartılması

1. İki menteşe kapağını çıkartın.

1. Dört vidayı gevşetin (1).
2. Kapıyı dışarı kaydırarak çıkartın (2).

1. Dört vidayı sökün (1).
2. Menteşeleri çıkartın (2).

Menteşeler çıkartılmıştır.

4.2.2 Yassı menteşenin takılması

▶ Ters sıra ile monte edin.

Onarım

4.3 Sürgülü menteşenin değiştirilmesi

Özel yardımcı ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ağır, büyük cihazlar!

Sırt ve kas yaralanmaları

• Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir. ▶ Cihazı hareket ettirmek için iki kişi gereklidir. ▶ Sadece uygun aletler ve ekipmanlar kullanın.

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Düşen parçalar nedeniyle yaralanma

▶ Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

- Bileşenleri düşmeye karşı emniyete alın.

Ön kapı:

Cihazın fişi çekilir. Mobilya kapısı ve cihaz kapısı ayrıdır. Bkz. Montaj Talimatı.

4.3.1 Sürgülü menteşenin çıkartılması

▶ 1. Vidaları sökün (1). 2. Üst menteşeyi çıkartın (2). 3. Kapıyı sökün (3). 4. Vidaları sökün (4). 5. Alt menteşeyi (5) çıkarın.

Menteşeler çıkartılmıştır.

4.3.2 Sürgülü menteşenin takılması

▶ Ters sıra ile monte edin.

Onarım

4.4 Raf yüzeyinin değiştirilmesi

Ön koşul:

Kapı açık.

4.4.1 Raf yüzeyinin çıkartılması

▶ Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkartılmıştır.

4.4.2 Raf yüzeyinin takılması

▶ Ters sıra ile monte edin.

Onarım

4.5 Kapı rafının değiştirilmesi

Ön koşul:

Kapı açık.

4.5.1 Kapı rafının çıkartılması

- Kapı rafını yukarıya doğru kaldırın.

Kapı rafı çıkartılmıştır.

4.5.2 Kapı rafının takılması

▶ Ters sıra ile monte edin.

Onarım

4.6 Meyve-sebze kabının değiştirilmesi

Ön koşul:

Kapı açık.

4.6.1 Meyve-sebze kabının çıkartılması

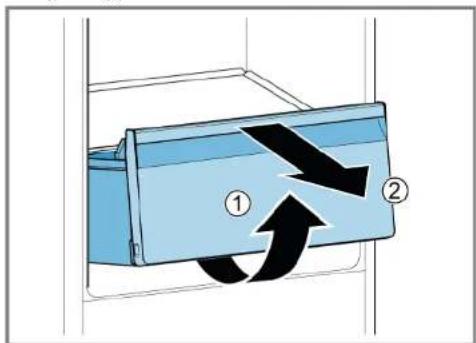

1. Meyve-sebze kabını gidebildiği yere kadar dışarı çekin.
2. Meyve-sebze kabını ön kısımdan kaldırın (1).
3. Kabı çıkarın (2).

Meyve-sebze kabı çıkartılmıştır.

4.6.2 Meyve-sebze kabının takılması

▶ Ters sıra ile monte edin.

Onarım

4.7 LED yan ışığının değiştirilmesi

Özel yardımcı ekipman:

Vantuz ∅50 mm [00342224]

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLİKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

• Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLİKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

- Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

DİKKAT

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Ön kapı:

Cihazın fişi çekilir. Kapı açık. Raflar çıkartılmıştır.

4.7.1 LED yan ışığının çıkartılması

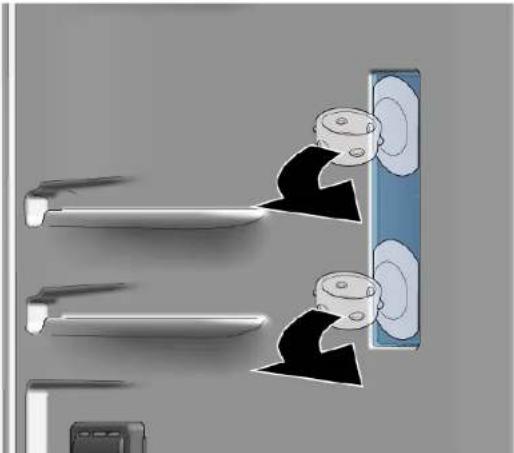

1. LED yan ışık kapağına iki emme kabı yapıştırın.
2. Emme kaplarını döndürme hareketi uygulayarak öne doğru çekin.

LED ışık kapağı çıkartılmıştır.

Onarım

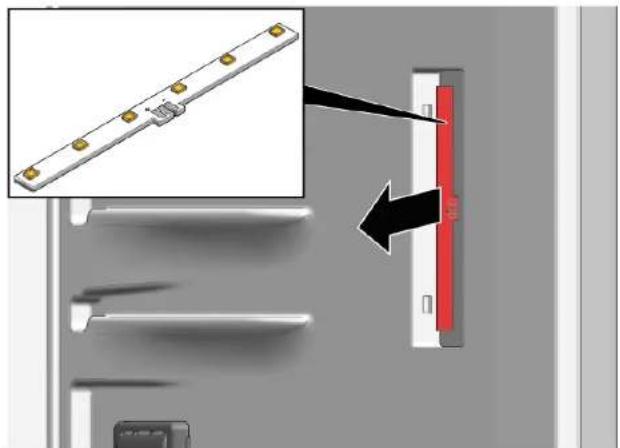

1. LED modülünü çıkartın.

LED yan ışığı çıkartılmıştır.

4.7.2 LED yan ışığının takılması

Sökme işlemi sırasında lamba kapağı kancaları kolayca kırılabildiğinden, LED yan ışık yedek parça seti, LED modülünü ve ışık kapağını içermektedir.

▶ Ters sıra ile monte edin.
