Marka	NACON
Model	Revolution Pro Controller 2
Typ produktu	Przewodowy kontroler do konsoli i PC
Łączność	Przewodowy (USB-C)
Długość kabla	3 metry (pleciony kabel)
Waga (bez dodatkowych ciężarków)	Około 250 g
Waga konfigurowalna	Tak, do 6 ciężarków (10 g, 14 g, 17 g) w zestawie
Tryby pracy	PS4 Pro Control, PS4 Advanced, PC Advanced
Kompatybilność	PlayStation 4, PC (Windows 7/8/10), Mac OS X 10.11+
Główne funkcje	Panel dotykowy, wykrywanie ruchu, podwójna wibracja, wyjście słuchawkowe 3,5 mm
Programowalne przyciski	4 tylne przyciski skrótów (M1-M4)
Liczba profili	Do 4 profili niestandardowych
Aplikacja PC/Mac	Tak, do zaawansowanej personalizacji (ustawienia drążków, mapowanie, spusty, wibracje, podświetlenie)
Podświetlenie	LED wokół prawego drążka (konfigurowalne)
Gwarancja	2 lata (wymiana kabla raz w roku)
Konserwacja	Czyścić miękką, wilgotną szmatką, bez detergentów
Bezpieczeństwo	Nie wystawiać na działanie wody, kurzu, wstrząsów. Nieodpowiednie dla dzieci poniżej 7 lat.
Zawartość opakowania	Kontroler, kabel USB-C 3 m, 6 ciężarków, klucz, etui, instrukcja

Często zadawane pytania - Revolution Pro Controller 2 Nacon

Jak podłączyć kontroler do PlayStation 4?

Upewnij się, że konsola jest włączona. Podłącz kabel USB-C do kontrolera i do wolnego portu USB w PS4, następnie naciśnij przycisk PS. Zaświeci się dioda LED gracza.

Czy można używać kontrolera bezprzewodowo?

Nie, Revolution Pro Controller 2 to kontroler przewodowy. Musi być podłączony za pomocą dołączonego kabla USB-C.

Jak spersonalizować tylne przyciski skrótów?

Przytrzymaj przycisk Profil przez 3 sekundy (niebieskie halo pulsuje). Naciśnij żądany przycisk skrótu (M1-M4), a następnie przycisk do mapowania. Dioda LED mignie 3 razy potwierdzając. Ponownie przytrzymaj przycisk Profil przez 3 sekundy, aby wyjść.

Jak zmienić wagę kontrolera?

Użyj dołączonego klucza, aby otworzyć komorę ciężarków znajdującą się na końcu każdego uchwytu. Obróć klucz o 90° na zewnątrz, wyjmij komorę i wymień ciężarki według preferencji.

Czy kontroler jest kompatybilny z PC?

Tak, w trybie PC Advanced (pozycja 3 przełącznika MODE). Pobierz aplikację PC/Mac ze strony www.nacongaming.com, aby uzyskać pełną personalizację.

Jak zainstalować aplikację PC/Mac?

Wejdź na www.nacongaming.com, pobierz aplikację kompatybilną z Windows 7/8/10 lub Mac OS X 10.11+. Uruchom instalację i postępuj zgodnie z instrukcjami na ekranie (wymagana rejestracja).

Co zrobić, jeśli kontroler przestanie reagować?

Sprawdź, czy kabel jest dobrze podłączony i czy konsola/PC jest włączona. Jeśli problem nadal występuje, spróbuj ponownie uruchomić konsolę lub zmienić port USB. W razie potrzeby skontaktuj się z pomocą techniczną.

Jaka jest gwarancja na ten produkt?

Gwarancja wynosi 2 lata od daty zakupu na wszelkie wady materiałowe lub produkcyjne. Wymiana kabla jest akceptowana raz w roku. Skontaktuj się z [e-mail] po więcej informacji.

Czy można używać słuchawek z kontrolerem?

Tak, kontroler ma wyjście słuchawkowe 3,5 mm do podłączenia słuchawek lub zestawu słuchawkowego.

Jak czyścić kontroler?

Użyj miękkiej, czystej i wilgotnej szmatki. Nie używaj detergentów, które mogą uszkodzić wykończenie. Unikaj kontaktu z płynami.

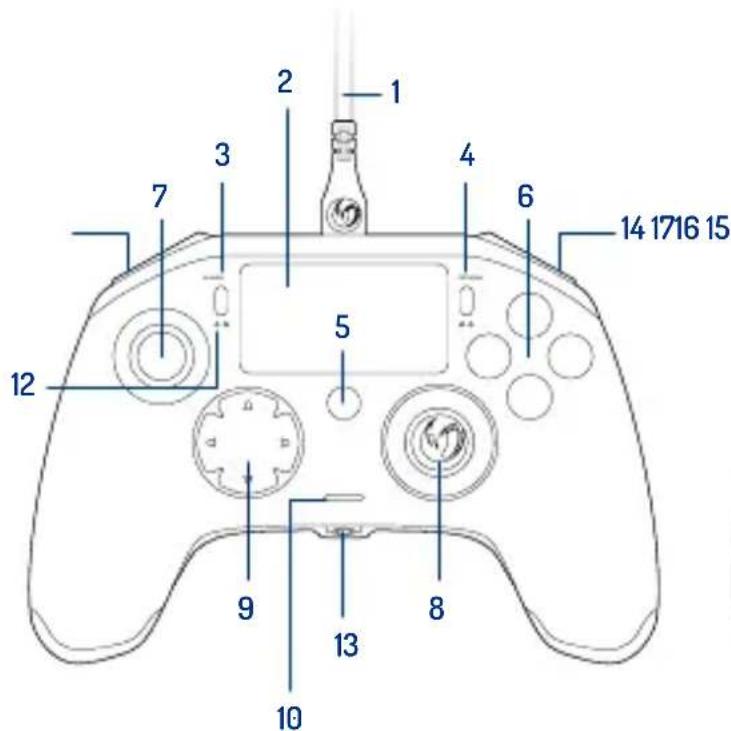

INSTRUKCJA OBSŁUGI Revolution Pro Controller 2 Nacon

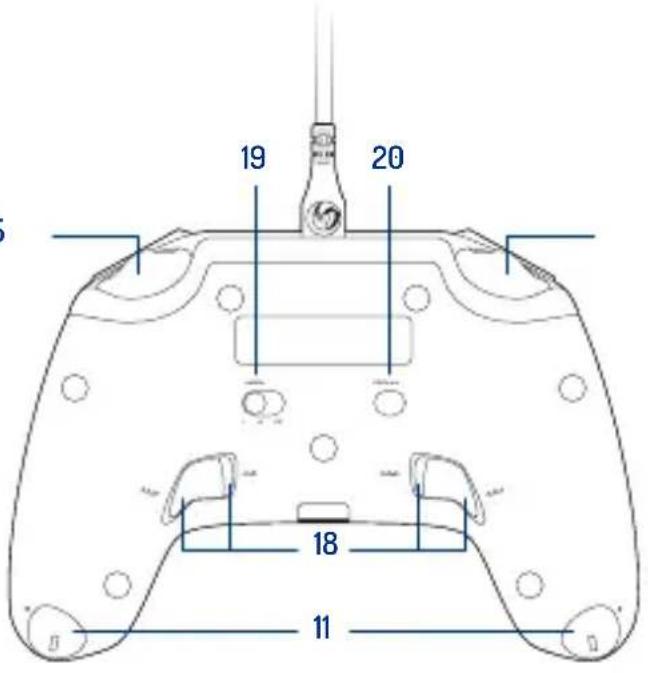

1. Pleciony kabel z końcówką USB-C
2. Panel dotykowy
3. Przycisk SHARE
4. Przycisk OPTIONS
5. Przycisk PS
6. Przyciski akcji
7. Wklęsły lewy drążek z przyciskiem L3 (zakres wychylenia 46 stopni)
8. Wypukły prawy drążek z przyciskiem R3 (zakres wychylenia 46 stopni)
9. Pad kierunkowy
10. Wskaźnik LED statusu gracza

11. Komora obciążników

12. Lampka „Profile”

13. Gniazdo słuchawkowe 3,5 mm
14. Przycisk R1
15. Spust analogowy R2
16. Przycisk L1
17. Spust analogowy L2
18. Tylne przyciski skrótów: M1 / M2 / M3 / M4
19. Wybór trybu:
    1 - Tryb PS4™ Pro Control
    2 - Tryb PS4™ Advanced (za pośrednictwem aplikacji towarzyszącej dla komputerów PC / Mac)
    3 - Tryb PC Advanced*
20. Przycisk wyboru profilu

zdjęcie 1

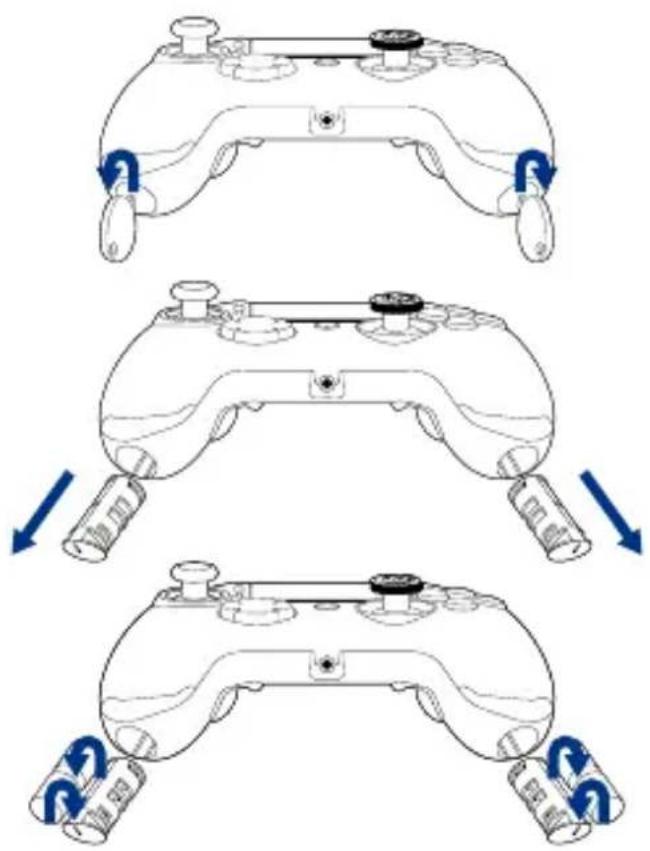

Korzystanie z obciążników:

Aby zmienić wagę kontrolera:

1. Wóż dołączony do zestawu klucz w znajdujący się na końcu uchwytu ręcznego otwór komory obciążników.
2. Obróć klucz o 90° w kierunku zewnętrznej krawędzi uchwytu.
3. Ostrożnie wysuń komorę i umieść w niej obciążniki zgodnie z preferencjami.

Dziękujemy za zakup produktu firmy NACON. W wypadku awarii prosimy o zapoznanie się z informacją dotyczącą obsługi technicznej, zamieszczoną na końcu niniejszej instrukcji. Czekamy na wszelkie opinie i sugestie, które pomogą nam w udoskonalaniu oferowanych produktów. Instrukcję obsługi należy zachować do wykorzystania w przyszłości.

Garantie

Niniejszy projekt nosi znak towarowy Bigben Interactive i jest objęty gwarancją producenta przez okres 2 lat od daty zakupu. Jeżeli w tym czasie wystąpią jakiekolwiek usterki wynikające z zastosowania wadliwego materiału lub nieprawidłowego wykonania, produkt zostanie – według uznania firmy – wymieniony bezpłatnie na taki sam albo podobny model.

Niniejsza gwarancja nie obejmuje wad wynikających z przypadkowego uszkodzenia, nieprawidłowego użytkowania lub zużycia i jest przewidziana wyłącznie dla pierwotnego nabywcy produktu. Gwarancja nie wpływa na ustawowe prawa konsumenta. Więcej informacji na temat gwarancji oraz obsługi technicznej można uzyskać pod adresem [e-mail] lub na stronie www.nacongaming.com

Zawartość zestawu

1 x Kontroler „REVOLUTION Pro Controller 2“

1 x Kabel o długości 3 m

1 x Instrukcja użytkownika

2 x obciążniki o wadze 10 g

2 x obciążniki o wadze 14 g

2 x obciążniki o wadze 17 g

1 x Klucz do komory obciążników

1x Woreczek

Funkcje

Kontroler jest wyposażony w trzy tryby:

Mode 1 = Tryb PS4™ Pro Control (patrz część 2)

Mode 2 = Tryb PS4™ Advanced (patrz część 3)

Mode 3 = Tryb PC Advanced (patrz część 4)

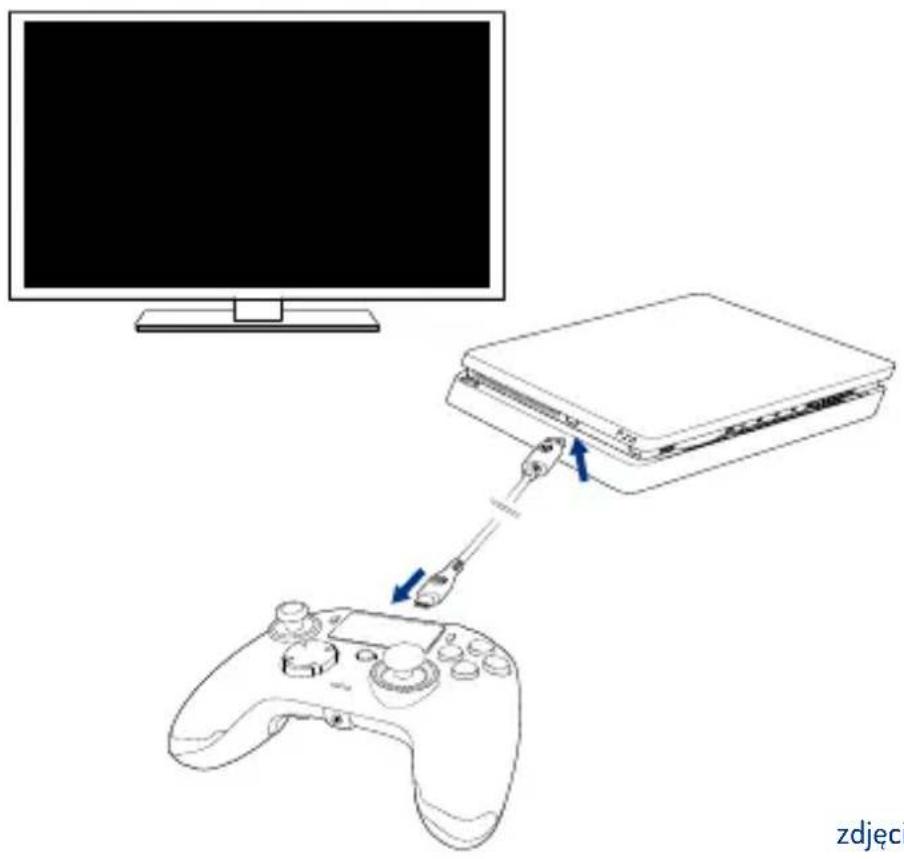

1/ Jak korzystać z kontrolera REVOLUTION Pro Controller 2

Uwaga: Podczas podłączania kontrolera do systemu PS4™ nie należy dotykać drązków ani spustów

• Podłącz kabel w górnej części kontrolera i upewnij się, że jest prawidłowo zamocowany.
• Podłącz kontroler do wolnego gniazda USB w systemie PlayStation®4, pamiętając o tym, aby nie dotykać drązków ani spustów.
• Naciśnij przycisk PS. Zapali się lampka statusu gracza. Wskaźnik statusu gracza może reagować w trakcie gry, jeżeli oprogramowanie obsługuje tę funkcję.
• Kontroler jest gotowy do gry.

Uwaga: Znajdujący się z tyłu przełącznik MODE umożliwia zmianę trybu działania kontrolera. Dostępne tryby to PS4™ Pro Control (pozycja 1) oraz PS4™ Advanced (pozycja 2).

Uwaga: Tryb PC Advanced (pozycja 3) umożliwia przełączenie kontrolera na protokół XInput wykorzystywany w komputerach PC.

W tym trybie kontroler obsługuje następujące funkcje:

• Czujniki ruchu
- Panel dotykowy
• Wibracje
• Gniazdo słuchawkowe 3,5 mm
- Przyciski PS, SHARE oraz OPTIONS
- Przyciski L1 i R1
- Przyciski L2 i R2
- Lewy drążek z przyciskiem L3
- Prawy drążek z przyciskiem R3
- Pad kierunkowy (8 kierunków)
- Przyciski akcji

„Skróty“

• Naciśnij i przytrzymaj przez 3 sekundy przycisk PROFILE. Niebieska obwódka wokół prawego drążka zacznie pulsować.
• Naciśnij przycisk skrótu, który chcesz przydzielić. Włączy się odpowiednia lampka (LED1 dla M1 / LED2 dla M2 / LED3 dla M3 / LED4 dla M4).
• Naciśnij teraz wybrany przycisk. Lampka LED zamiga 3 razy, co stanowi potwierdzenie pomyślnego przydzielenia przycisku.
• Naciśnij i przytrzymaj przez 3 sekundy przycisk PROFILE, aby zatwierdzić zmianę i wyjść z trybu modyfikacji sterowania.

Uwaga: Kontroler REVOLUTION Pro Controller 2 nie jest wyposażony w głośnik ani pasek świetlny.

3/ Mode 2: Tryb PS4™ Advanced (za pośrednictwem aplikacji towarzyszącej dla komputerów PC / Mac)

Kontroler w tym trybie obsługuje wszystkie wymienione wcześniej funkcje PS4™ Pro Control i dodatkowo umożliwia personalizację ustawień. Aby to zrobić, należy zainstalować aplikację towarzyszącą PC / Mac, która jest kompatybilna z systemami operacyjnymi Windows® 7/8/10 oraz Mac OS X 10.11 (El Capitan) / 10.12 (Sierra). Można ją pobrać za pośrednictwem poniższego łącz:

www.nacongaming.com

Po pobraniu i uruchomieniu aplikacji towarzyszącej postępuj zgodnie z instrukcjami na ekranie w celu przeprowadzenia instalacji (pobranie oprogramowania wymaga rejestracji).

Po instalacji aplikacji towarzyszącej PC / Mac można dokonać następujących czynności:

• zmienić ustawienia prawego i lewego drążka
• zmienić przydział wszystkich przycisków (z wyjątkiem przycisku PS)
• przydzielić przyciski do 4 skrótów
• stworzyć i wczytać do kontrolera 4 dowolne profile, a następnie przełączać je w trakcie gry
• dostosować martwą strefę przycisków L2 i R2
• regulować niezależnie intensywność wibracji w prawym i lewym uchwycie
• dostosować efekt podświetlenia wokół prawego drążka

4/ Mode 3: Tryb PC Advanced\* (za pośrednictwem aplikacji towarzyszącej dla komputerów PC / Mac)

W tym trybie kontroler Revolution Pro Controller 2 umożliwia granie w gry na PC. Aby to zrobić, należy zainstalować aplikację towarzyszącą PC / Mac, która jest kompatybilna z systemami operacyjnymi Windows® 7/8/10 oraz Mac OS X 10.11 (El Capitan) / 10.12 (Sierra). Można ją pobrać za pośrednictwem poniższego łącza:

www.nacongaming.com

Po pobraniu i uruchomieniu aplikacji towarzyszącej postępuj zgodnie z instrukcjami na ekranie w celu przeprowadzenia instalacji (pobranie oprogramowania wymaga rejestracji).

Po instalacji aplikacji towarzyszącej PC / Mac można dokonać następujących czynności:

• zmienić ustawienia prawego i lewego drążka
• zmienić przydział wszystkich przycisków (z wyjątkiem przycisku PS)
• przydzielić przyciski do 4 skrótów
• stworzyć i wczytać do kontrolera 4 dowolne profile, a następnie przełącać je w trakcie gry
• dostosować martwą strefę przycisków L2 i R2
• regulować niezależnie intensywność wibracji w prawym i lewym uchwycie
• dostosować efekt podświetlenia wokół prawego drążka

*Tryb PC Advanced nie był testowany, ani nie jest oficjalnie wspierany przez Sony Interactive Entertainment Europe.

1 2 3

Uwaga: Kontroler jest wyposażony w 4 predefiniowane profile dostosowane do określonych gatunków gier:

1. Neutralny (prawy drążek działa jak w trybie Pro Control, przyciski L1/R1 oraz L2/R2 przydzielone do przycisków tylnych)
2. FPS (zwiększona czułość prawego drążka)
3. FPS Pro (jeszcze większa czułość prawego drążka)
4. Arkadowy (szybka reakcja drążka)
   Aby uzyskać dostęp do wszystkich funkcji trybu „Advanced”, należy zainstalować aplikację towarzyszącą PC / Mac.

5/ Aplikacja towarzysząca PC / Mac\*

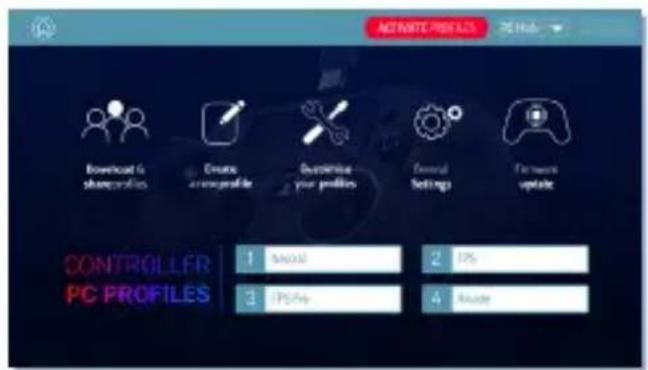

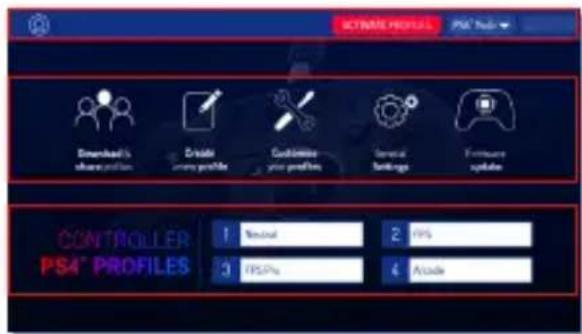

Główny ekran (zdjęcie 4) aplikacji towarzyszącej umożliwia przełączanie pomiędzy różnymi ustawieniami.

1. Pasek menu:

a. Wróć do głównego menu.
b. Aktywuj profile: umożliwia wysyłanie gotowych profilów do kontrolera.
c. Tryb PS4™ / PC: wybierz rodzaj profilu (PS4™ albo PC).

2. Funkcje:

a. Pobierz i przejdź do udostępnionych profilów: umożliwia pobieranie profilów NACON lub zapewnia dostęp do witryny społeczności.
b. Stwórz nowy profil: stwórz nowy profil i wybierz jego pozycję w kontrolerze.

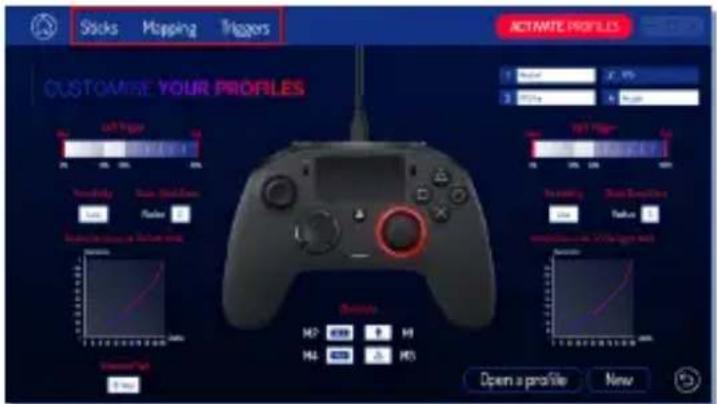

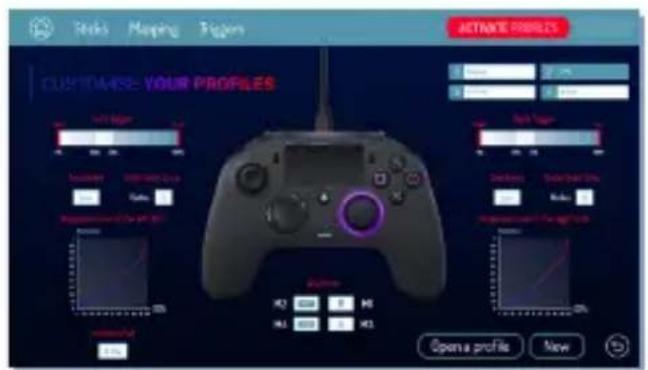

c. Zmień swoje profile: umożliwia modyfikację konfiguracji kontrolera

- c1. Drążki: umożliwia ustawienie krzywej reakcji drązków, a także statycznej martwej strefy.

- c2. Mapowanie: konfiguracja elementów sterowania kontrolera.

- c3. Spusty: umożliwia ustawienie reakcji spustów L2 i R2

d. Ustawienia ogólne: umożliwia zmianę natężenia wibracji oraz regulację efektu podświetlenia wokół prawego drążka.
e. Aktualizacja oprogramowania firmowego: informuje o bieżącej wersji oprogramowania firmowego w kontrolerze i dostępności nowej wersji.

3. Profile kontrolera:

Wyświetla nazwę profilu zapisanego w kontrolerze dla aktualnego trybu.

Pozbywanie się starych urządzeń elektrycznych i elektronicznych

Ten symbol na produkcie lub opakowaniu wskazuje, że produkt nie może być usuwany jako odpad komunalny. Zamiast tego, należy go przekazać do odpowiedniego punktu zajmującego się zbiórką sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.

Zapewnienie właściwej utylizacji tego produktu zapobiega jego negatywnemu oddziaływaniu na środowisko i zdrowie ludzi. Recykling tego rodzaju odpadów pomaga zachować zasoby naturalne.

W celu uzyskania dodatkowych informacji należy skontaktować się z lokalnym urzędem lub firmą zajmującą się utylizacją odpadów.

Ważne informacje o bezpieczeństwie oraz środki ostrożności

1. Z urządzenia należy korzystać wyłącznie w pomieszczeniach.
2. Urządzenia nie należy wystawiać na działanie pyłu, bezpośrednich promieni słonecznych, deszczu, wysokiej wilgotności i wysokiej temperatury, ani narażać na wstrząsy mechaniczne.
3. Należy unikać zachlapywania urządzenia oraz zawilgocenia. Urządzenia nie można zanurzać w jakichkolwiek płynach.
4. Urządzenia nie należy rozkładać na części (w środku nie ma żadnych elementów przeznaczonych do wymiany).
5. Nie należy używać uszkodzonego urządzenia.
6. Nie należy pod żadnym pozorem przenosić urządzenia, trzymając je za kable.
7. Do czyszczenia powierzchni zewnętrznych należy używać wyłącznie miękkiej, czystej i wilgotnej szmatki.
8. Detergenty mogą uszkodzić powierzchnię obudowy.
9. Należy stosować wyłącznie kable dostarczone wraz z urządzeniem.
10. Niniejsze urządzenie nie zostało zaprojektowane do używania przez osoby (w szczególności przez dzieci) mające ograniczoną sprawność fizyczną, czuciową i umysłową lub osoby bez odpowiedniego doświadczenia lub wiedzy, chyba że zostały one odpowiednio poinstruowane przez ich opiekuna co do sposobu korzystania z urządzenia. Dzieci korzystające z kontrolera powinny pozostawać pod nadzorem dorosłych.

Komfort użytkowania

Trzymanie dłoni w tej samej pozycji przez dłuższy czas może wywoływać ból. Jeżeli ból powtarza się notorycznie, należy skonsultować się z lekarzem. Zalecamy 15-minutowe przerwy po każdej godzinie grania.

Pomoc techniczna
