| Merk | NACON |
| Model | Revolution Pro Controller 2 |
| Producttype | Bedrade controller voor console en pc |
| Connectiviteit | Bedraad (USB-C) |
| Kabellengte | 3 meter (gevlochten kabel) |
| Gewicht (zonder extra gewichten) | Ongeveer 250 g |
| Aanpasbaar gewicht | Ja, tot 6 gewichten (10 g, 14 g, 17 g) inbegrepen |
| Bedrijfsmodi | PS4 Pro Control, PS4 Advanced, PC Advanced |
| Compatibiliteit | PlayStation 4, pc (Windows 7/8/10), Mac OS X 10.11+ |
| Belangrijkste functies | Touchpad, bewegingsdetectie, dubbele trilling, 3,5 mm hoofdtelefoonuitgang |
| Programmeerbare knoppen | 4 achterste sneltoetsknoppen (M1-M4) |
| Aantal profielen | Tot 4 aangepaste profielen |
| PC/Mac-app | Ja, voor geavanceerde aanpassing (joystickinstellingen, mapping, triggers, trillingen, verlichting) |
| Verlichting | LED rond de rechter joystick (aanpasbaar) |
| Garantie | 2 jaar (kabelvervanging 1 keer per jaar) |
| Onderhoud | Reinigen met een zachte, vochtige doek, geen schoonmaakmiddelen |
| Veiligheid | Niet blootstellen aan water, stof of schokken. Niet geschikt voor kinderen jonger dan 7 jaar. |
| Inhoud van de verpakking | Controller, USB-C-kabel 3 m, 6 gewichten, sleutel, etui, handleiding |
Veelgestelde vragen - Revolution Pro Controller 2 Nacon
Gebruikersvragen over Revolution Pro Controller 2 Nacon
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Controller in PDF-formaat gratis! Vind uw handleiding Revolution Pro Controller 2 - Nacon en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Revolution Pro Controller 2 van het merk Nacon.
GEBRUIKSAANWIJZING Revolution Pro Controller 2 Nacon

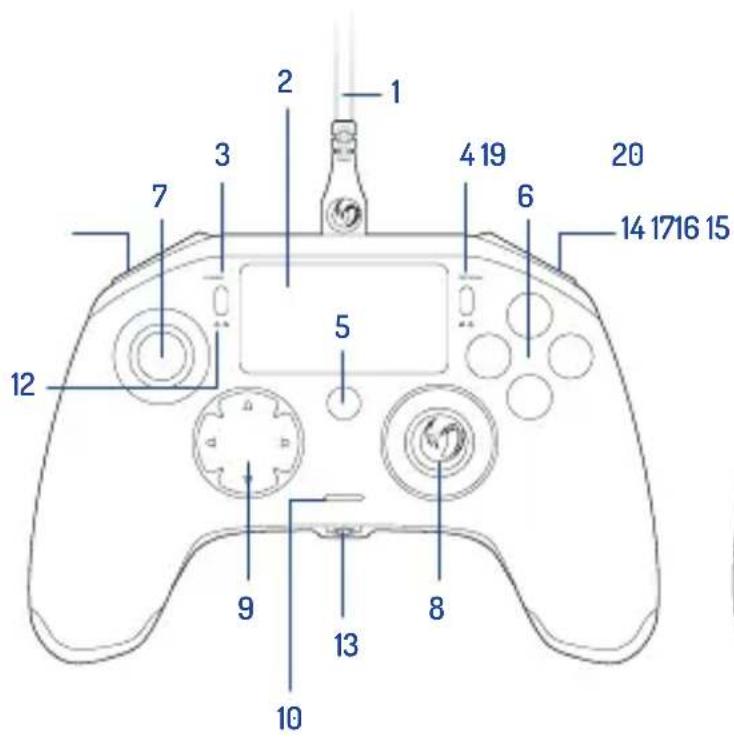

- Gevlochten kabel met USB-C-connector
- Touchpad
- SHARE-toets
- OPTIONS-toets
- PS-toets
- Actietoetsen
- Concave (holle) linker joystick met L3-toets, 46 graden amplitude
- Convex (bolle) rechter joystick met R3-toets, 46 graden amplitude
- Richtingstoetsen
- LED-spelerstatusindicator
-
Compartiment voor gewichten
-
Led voor aanduiding profiel
- Headset-aansluiting (3,5 mm plug)
- R1-toets
- R2-toets
- L1-toets
- L2-toets
- Sneltoetsen: M1 / M2 / M3 / M4
-
Mode-schakelaar:
1 - PS4™ Pro Control-modus
2 - PS4™ Advanced-modus [via PC / Mac companion app]
3 - PC Advanced-modus* -
Profielselectietoets
afb.1

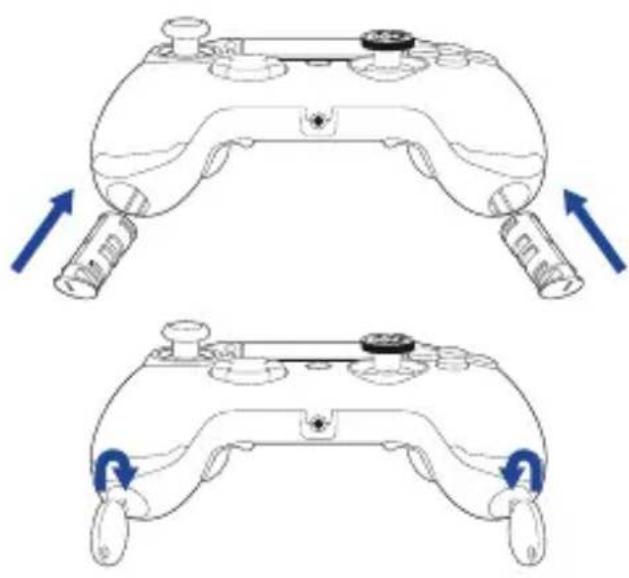

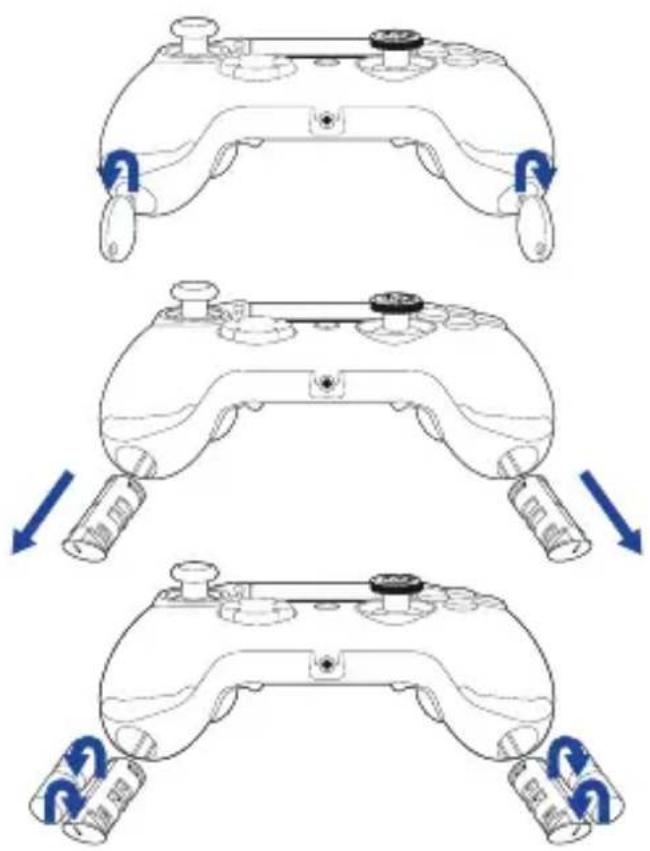

Aanpassen van het gewicht:
Doe het volgende om het gewicht van je controller te wijzigen:
- Steek de meegeleverde sleutel in de sleuf van het gewichtscompartiment aan het einde van elke handgreep.
- Draai door tot 90° naar de buitenrand van de handgreep.
- Schuif het gewichtscompartiment voorzichtig naar buiten en vervang de gewichten naar wens.
Hartelijk dank voor de aankoop van dit NACON-product. Raadpleeg in geval van een storing de ondersteuningsgegevens aan het einde van deze handleiding. We waarderen alle feedback die ons helpt onze producten te verbeteren. Bewaar deze handleiding voor toekomstig gebruik.
Garantie
Dit product met het NACON-handelsmerk wordt door de fabrikant "Bigben Interactive" gegarandeerd voor een periode van 2 jaar vanaf de datum van aankoop en zal tijdens deze periode gratis worden vervangen door hetzelfde of een vergelijkbaar model, naar onze keuze, indien er een defect is dat te wijten is aan gebrekkig materiaal of fabricagefouten.
Het aankoopbewijs (bijvoorbeeld een aankoopbevestiging of een factuur) en de verpakking van de controller geeft recht op de garantie. Voor het vervangen van de kabel van de controller wordt slechts één vervanging per jaar tijdens de garantieperiode geaccepteerd. Voor het krijgen van een vervangende kabel moet de klant de controller terugsturen met de kabel voor onderzoek. De garantie dekt geen schade als gevolg van opzettelijke oorzaken, verkeerd gebruik, het draaien van de kabel of het wikkelen van de kabel rond de controller. De garantie is alleen geldig voor de oorspronkelijke koper van de controller. Dit heeft geen invloed op uw wettelijke rechten. Stuur voor meer garantie- en ondersteuningsinformatie een e-mail naar support.nl@nacongaming.com of ga naar www.nacongaming.com
Inhoud van de verpakking
1 x REVOLUTION Pro Controller 2
1 x verbindingskabel (3 m)
1 x instructiehandleiding
2 x gewicht van 10g
2 x gewicht van 14g
2 x gewicht van 17g
1 x sleutel voor gewichtscompartiment
1 x opbergzakje

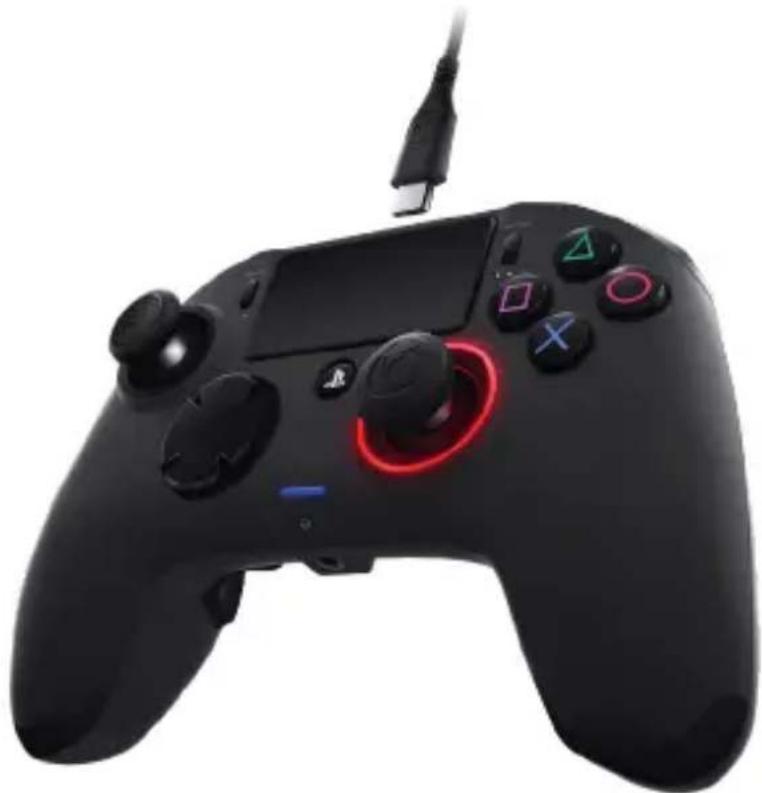

Onderdelen
Deze controller heeft 3 modi:
Modus 1 = PS4 ^TM Pro Control-modus (zie deel 2)
Modus 2 = PS4 ^TM Advanced-modus (zie deel 3)
Modus 3 = PC Advanced-modus (zie deel 4)

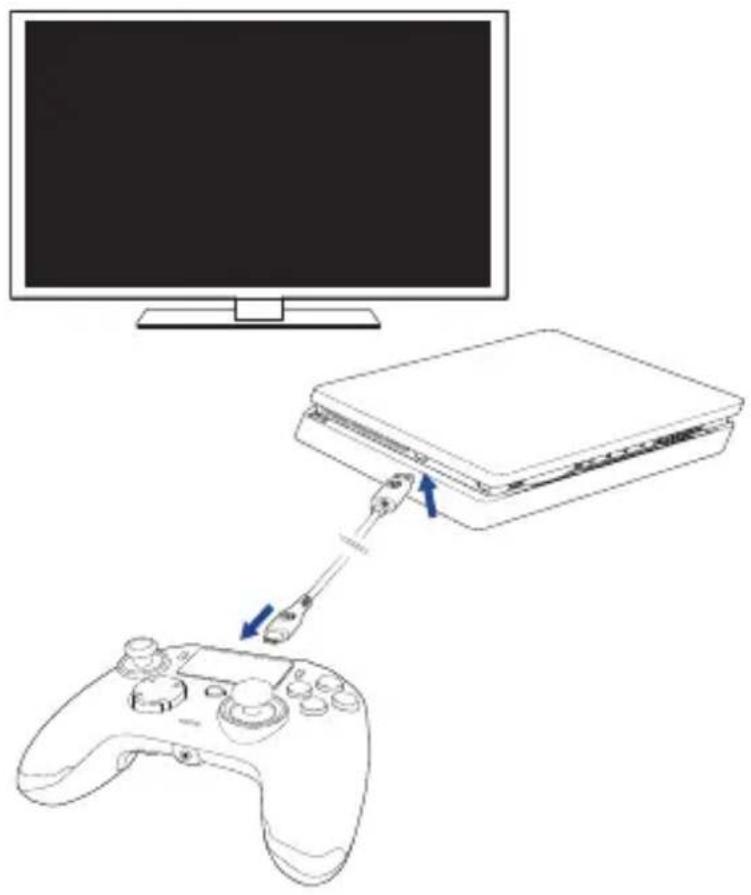

1/ De REVOLUTION Pro Controller 2 gebruiken
Opmerking: Raak de joysticks of triggers niet aan wanneer je je controller op een PS4™-systeem aansluit.
- Sluit de kabel aan op de bovenkant van van de controller en zorg ervoor dat deze goed is vastgemaakt.
- Sluit de controller aan op een vrije USB-poort van een ingeschakeld PS4™-systeem en let erop dat je de joysticks en triggers niet aanraakt.
- Druk op de PS-toets. De indicator-led zal oplichten. Let op: de statusindicator van de speler kan reageren op actie in de game als dit wordt ondersteund door de software.
- Je bent nu klaar om te spelen.
Opmerking: De MODE-schakelaar op de achterkant bepaalt of de controller werkt in PS4™ Pro Control-modus (positie 1) of in de PS4™ Advanced-modus (positie 2).
Opmerking: In de PC Advanced-modus (positie 3) kun je je controller schakelen naar de XInput-modus voor pc- gebruik.
In deze modus ondersteunt de controller de volgende functies:
• Bewegingsdetectie
- Touchpad
• Dubbele trillingen
• 3,5 mm headset-aansluiting
• PS-, SHARE-, OPTIONS-toetsen
• L1- en R1-toetsen
• L2- en R2-toetsen
- Linker joystick met L3-toets
• Rechter joystick met R3-toets
• Richtingstoetsen (8 richtingen)
- Actietoetsen
"Sneltoetsen achter"
- Houd de Profile-toets 3 seconden ingedrukt. De blauwe halo om de rechter joystick zal trillen.
- Druk op de sneltoets die je wilt toewijzen. De bijbehorende led zal gaan branden. LED1 voor M1 / LED2 voor M2 / LED3 voor M3 / LED4 voor M4.
- Druk nu op de gewenste toets. De led knippert 3 maal om te bevestigen dat de toewijzing is gelukt.
- Houd nu de Profile-toets 3 seconden ingedrukt om te bevestigen en de functie voor het opnieuw toewijzen af te sluiten.
Opmerking: De luidspreker en lichtbalk-functies worden niet ondersteund op de REVOLUTION Pro Controller. 2.
3/ Modus 2: PS4 ^TM Advanced-modus
(via PC / Mac companion app)
In deze modus worden alle PS4™ Pro Control-functies ondersteund en kun je ook je-instellingen aanpassen. Hiervoor moet je de PC / Mac companion app downloaden en installeren. Deze app is compatibel met Windows® 7/8/10 en macOS X 10.11 (EI Capitan) / 10.12 (Sierra) besturingssystemen. Deze kan worden gedownload op de volgende link:
www.nacongaming.com
Als je de companion app hebt gedownload en gestart, volg je de instructies op het scherm voor de installatie (registratie is vereist om de software te downloaden).
Na installatie van de PC / Mac companion app kun je het volgende doen:
- De instellingen van de linker- en rechter joysticks aanpassen
- Alle toetsen opnieuw toewijzen (exclusief PS-toets)
• Toetsen toewijzen aan de 4 sneltoetsen - 4 aangepaste profielen op je controller aanmaken en laden, en tussen deze schakelen tijdens het spel
- De deadzone aanpassen op de L2- en R2-toetsen
- Onafhankelijk trillingsintensiteit op de linker- en rechterhandgrepen instellen
- De achtergrondverlichting van de rechter joystick aanpassen
4/ Modus 3: PC Advanced-modus\*
(via PC / Mac companion app)
In deze modus kun je Revolution Pro Controller 2 gebruiken om pc-games te spelen. Hiervoor moet je de PC / Mac companion app downloaden en installeren. Deze app is compatibel met Windows® 7/8/10 en macOS X 10.11 (El Capitan) / 10.12 (Sierra) besturingssystemen. Deze kan worden gedownload op de volgende link:
www.nacongaming.com
Als je de companion app hebt gedownload en gestart, volg je de instructies op het scherm voor de installatie (registratie is vereist om de software te downloaden).
Na installatie van de PC / Mac companion app kun je het volgende doen:
- De instellingen van de linker- en rechter joysticks aanpassen
- Alle toetsen opnieuw toewijzen (met uitzondering van de PS-toets)
• Toetsen toewijzen aan de 4 sneltoetsen - 4 aangepaste profielen op je controller aanmaken en laden, en tussen deze schakelen tijdens het spel
- De deadzone aanpassen op de L2- en R2-toetsen
- Onafhankelijk trillingsintensiteit op de linker- en rechterhandgrepen instellen
- De achtergrondverlichting van de rechter joystick aanpassen
*PC Advanced-modus niet getest noch ondersteund door Sony Interactive Entertainment Europe.
afb. 4
Opmerking: De controller wordt geleverd met 4 voorgeladen aangepaste profielen voor een reeks games:
- Neutraal (rechter joystick als Pro Control-modus, L1/R1 en L2/R2 toegewezen aan achtertoetsen)
- FPS (rechter joystick sneller reagerend)
- FPS Pro (rechter joystick zeer snel reagerend)
- Arcade (onmiddellijke stickreactie)
Voor toegang tot alle functies van de "Advanced-modus" heb je de PC / Mac companion app nodig*.

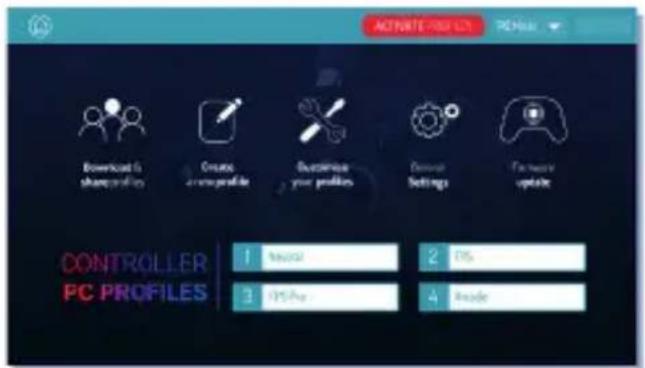

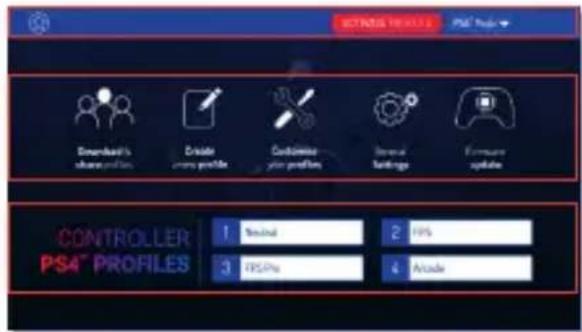

Op het hoofdscherm (afb. 4) van de companion app kun je schakelen tussen de verschillende instellingen.
1. Menubalk:
a. Terug naar het hoofdmenu.
b. Profielen activeren: stuur de geladen profielen naar de controller.
c. PS4™ / PC-modus: selecteer het profieltype dat je wilt aanpassen tussen PS4™ en PC.
2. Functions:
a. Profielen downloaden en delen: download NACON-profielen of ga naar de communitywebsite.
b. Nieuw profiel maken: maak een nieuwe profiel aan en selecteer de positie in de controller.

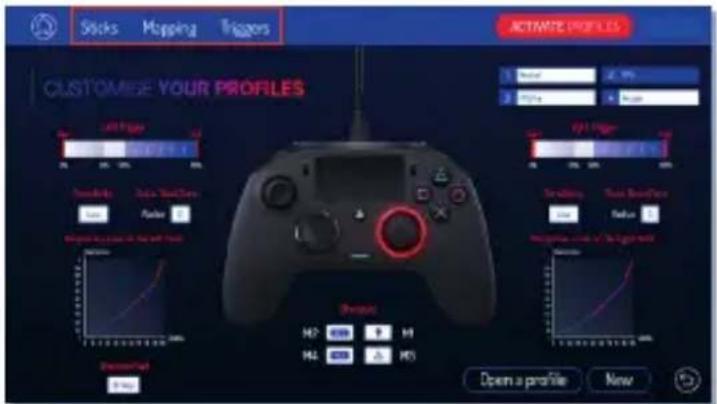

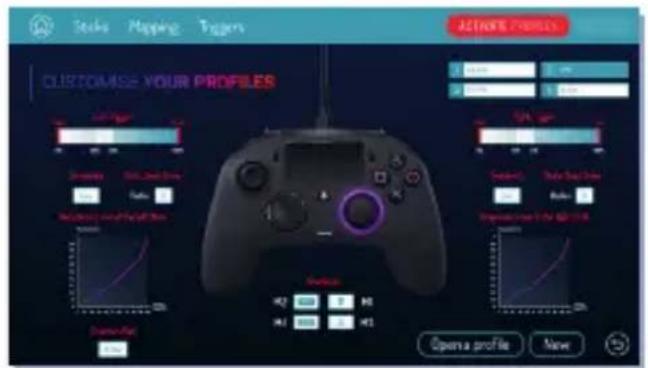

c. Je profielen aanpassen: pas de instellingen van je controller aan
- cl. Joysticks: wijzig de reactiecurves van de rechter- en linkerjoysticks en hun dode zone aan.
- c2. Toetsentoewijzing: definieer de toewijzingstoets van je controller.

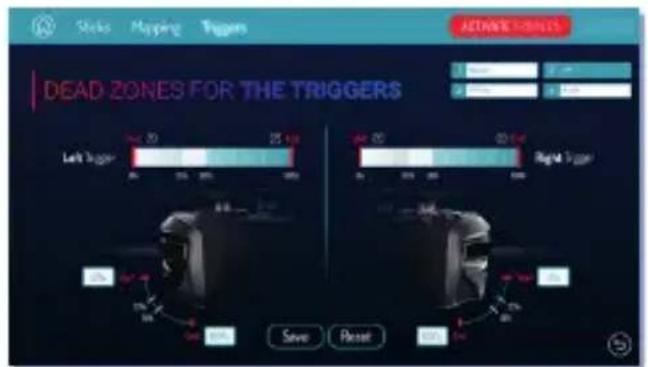

- c3. Triggers: definieer de reactiviteit van de L2- en R2-toetsen.
d. Algemene instellingen: pas het trillingsni-veau en het lichteffect om de rechter joystick aan.
e. Firmware-update: geeft informatie over de firmwareversie van de controller en controleert of er een nieuwe versie beschikbaar is.
Geeft de naam weer van het profiel dat in de controller is opgeslagen voor de huidige modus.
Verwijdering van oude elektrische en elektronische apparatuur
Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden behandeld als huishoudelijk afval. In plaats daarvan moet het worden ingeleverd bij het toepasselijke inzamelpunt voor de recycling van elektrische en elektronische apparatuur.
Door voor correcte afvoer van dit product te zorgen, helpt u potentiële negatieve gevolgen voor het milieu en de volksgezondheid te voorkomen, die door onjuiste afvalverwerking van dit product kunnen worden veroorzaakt. De recycling van materialen draagt bij aan het behoud van natuurlijke hulpbronnen.
Neem voor meer informatiecontact op met uw gemeente of afvalbedrijf.
Belangrijke veiligheidsmaatregelen
- Dit product is alleen bestemd voor gebruik binnenshuis.
- Niet blootstellen aan stof, rechtstreeks zonlicht, vochtig weer, hoge luchtvochtigheid, hoge temperaturen of mechanische shock.
- Stel het product niet bloot aan spatten, druipen, regen of vocht. Niet onderdompelen in water.
- Niet uit elkaar halen; er zijn geen door de gebruiker te onderhouden onderdelen aan de binnenkant.
- Niet gebruiken als de verpakking is beschadigd.
- Het product nooit optillen aan zijn kabels.
- Gebruik alleen een zachte, schone, vochtige doek alleen het schoonmaken van de buitenkant.
- Gebruik van schoonmaakmiddelen kan schade toebrengen aan de afwerking van de kast.
- Gebruik alleen de kabels die met deze apparatuur zijn meegeleverd.
- Het apparaat is niet ontworpen om te worden gebruikt door mensen (inclusief kinderen) met een fysieke, zintuiglijke of geestelijke beperking of door iemand zonder afdoende ervaring of kennis tenzij ze eerder begeleiding of instructies hebben gekregen met betrekking tot het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid. Om er zeker van te zijn dat kinderen niet met het apparaat spelen, moeten kinderen onder toezicht staan.
Ergonomie
Uw hand lang in dezelfde positie houden, kan leiden tot last en pijn. Raadpleeg uw arts als dit herhaaldelijk gebeurt. Als voorzorgsmaatregel is het raadzaam dat u elk uur een pauze neemt van 15 minuten.
Technische hulplijn informatie
Gelicentieerd voor verkoop in Europa, Afrika, het Midden-Oosten, Rusland, India en Oceanië.
Fabrikant: Bigben Interactive 396, Rue de la Voyette, C.R.T. 2 Fretin, CS 90414 - 59814 LESQUIN Cedex France
support@bigben.fr, www.bigben.eu
For use exclusively with PlayStation® 4. "■," "PlayStation," "PS4" and "△OX□" are registered trademarks of Sony Interactive Entertainment Inc. All rights reserved. Bewaar deze informatie voor toekomstig gebruik. WAARSCHUWING! Niet geschikt voor kinderen onder de 7 jaar, het koord kan zich om de nek draaien Help ons het milieu te beschermen! Voer elektronische onderdelen niet af met het huishoudelijke afval. Windows® 7/8/10 zijn geregistreerde handelsmerken van Microsoft Corporation. PC Advanced-modus niet getest noch ondersteund door Sony Interactive Entertainment Europe.
