INSTRUKCJA OBSŁUGI 221389 Hendi

Drogi Kliencie, Dziękujemy za zakup tego urządzenia Hendi. Przeczytaj uważnie tę instrukcję, zwracając szczególną uwagę na przepisy bezpieczeństwa przedstawione poniżej, przed zainstalowaniem i używaniem tego urządzenia po raz pierwszy. Przepisy bezpieczeństwa

• Niniejsze urządzenie przeznaczone jest do użytku komercyjnego.

• Urządzenie należy używać wyłącznie zgodnie z przeznaczeniem, do którego zostało zaprojektowane zgodnie z opisem w niniejszej instrukcji.

• Producent nie ponosi odpowiedzialności za jakiekolwiek szkody spowodowane nieprawidłowym działaniem i niewłaściwym użyciem.

• Przechowywać urządzenie i wtyczkę elektryczną z dala od wody i innych płynów. W przypadku, gdy urządzenie wpadnie do wody, natychmiast wyjmij wtyczkę zasilającą z gniazda. Nie używać urządzenia, dopóki nie zostanie sprawdzone przez certyfikowanego technika. Nieprzestrzeganie tych instrukcji spowoduje zagrożenie dla życia.

• Nigdy nie próbuj samodzielnie otwierać obudowy urządzenia.

• Nie wkładaj przedmiotów do obudowy urządzenia.

• Nie dotykać wtyczki mokrymi lub wilgotnymi dłońmi.

NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM! Nie próbuj samodzielnie naprawiać urządzenia, naprawy mogą być wykonywane wyłącznie przez wykwalifikowany personel..

• Nigdy nie używaj uszkodzonego urządzenia! Po uszkodzeniu odłącz urządzenie od gniazda i skontaktuj się ze sprzedawcą.

• OSTRZEŻENIE! Nie zanurzaj części elektrycznych urządzenia w wodzie lub innych płynach.

• Nigdy nie trzymaj urządzenia pod bieżącą wodą.

• Regularnie sprawdzaj wtyczkę zasilającą i przewód pod kątem uszkodzeń. W przypadku uszkodzenia musi zostać zastąpiony przez agenta serwisowego lub podobnie wykwalifikowaną osobę w celu uniknięcia niebezpieczeństwa lub obrażeń.

• Upewnij się, że przewód nie styka się z ostrymi lub gorącymi przedmiotami i trzymaj go z dala od otwartego ognia. Nigdy nie pociągaj za przewód zasilający, aby odłączyć go od gniazda, zawsze za wtyczkę.

• Upewnij się, że przewód zasilający i/lub przedłużacz nie powodują zagrożenia przejazdem.

• Nigdy nie pozostawiaj urządzenia bez nadzoru podczas użytkowania.

• OSTRZEŻENIE! Dopóki wtyczka znajduje się w gnieździe, urządzenie jest podłączone do źródła zasilania.

• Wyłącz urządzenie przed odłączeniem go od gniazda.

• Podłącz wtyczkę do łatwo dostępnego gniazdka elektrycznego, aby w nagłych wypadkach urządzenie mogło zostać natychmiast odłączone.

• Nigdy nie noś urządzenia za przewód.

• Nie należy używać żadnych dodatkowych urządzeń, które nie są dostarczane razem z urządzeniem.26

• Podłącz urządzenie tylko do gniazdka elektrycznego z napięciem i częstotliwością wymienioną na etykiecie urządzenia.

• Nigdy nie używaj akcesoriów innych niż zalecane przez producenta. Niezastosowanie się do tego może stanowić zagrożenie dla bezpieczeństwa użytkownika i spowodować uszkodzenie urządzenia. Używaj tylko oryginalnych części i akcesoriów.

• Urządzenie to nie powinno być obsługiwane przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych, ani osoby, które mają brak doświadczenia i wiedzy.

• Urządzenie to w żadnym wypadku nie powinno być używane przez dzieci.

• Przechowywać urządzenie i jego przewód zasilający w miejscu niedostępnym dla dzieci.

• OSTRZEŻENIE: ZAWSZE wyłączyć urządzenie i odłączyć od gniazdka elektrycznego przed czyszczeniem, konserwacją lub przechowywaniem. Specjalne przepisy bezpieczeństwa

• Zawsze odłączyć urządzenie od zasilania, jeżeli ma być ono pozostawione bez nadzoru, a także przed montażem, demontażem i czyszczeniem.

• Urządzenie powinno być obsługiwane przez przeszkolony personel w kuchni restauracji, stołówki, baru itd.

• Nie umieszczać urządzenia na obiektach służących do ogrzewania (takich jak np. kuchenka benzynowa, elektryczna lub na węgiel drzewny). Trzymać urządzenie z dala od gorących powierzchni i otwartego ognia. Zawsze używać urządzenia na powierzchni równej, stabilnej, czystej, odpornej na wysoką temperaturę i suchej.

• Tego urządzenia nie należy obsługiwać zewnętrznym czasomierzem ani oddzielnym systemem zdalnego sterowania.

• Podczas działania urządzenia nie nosić luźnych części garderoby oraz upinać długie włosy.

• Wokół urządzenia powinno znajdować się przynajmniej 10 cm wolnej przestrzeni w celu wentylacji.

• Nie uderzać twardymi narzędziami w zewnętrzną powierzchnię urządzenia.

• OSTRZEŻENIE! W razie potrzeby bezpiecznie ułożyć przewód zasilający, aby uniknąć przypadkowego pociągnięcia lub kontaktu z powierzchnią grzewczą.

• Nie czyścić i nie przechowywać urządzenia ani nie wymieniać łopatek przed jego całkowitym ostygnięciem i odłączeniem od zasilania elektrycznego.

• Nie zanurzać urządzenia w wodzie ani innych cieczach w celu czyszczenia.

• Nie myć maszyny wodą ani strumieniem wodnym. Mycie wodą może powodować wyciek i zwiększać ryzyko porażenia elektrycznego. Żadne części urządzenia nie nadają się do mycia w zmywarce.

• OSTRZEŻENIE! Nie umieszczać dłoni, palców, szpatułki ani łyżki w kubku podczas pracy.

• Używać wyłącznie kubka dostawcy. Wybrać odpowiednią prędkość (I lub II) do mieszania mleka.

• Nie wlewać zbyt dużo mleka, aby uniknąć przelania.27

• Podczas pracy trzymać ręce i przybory kuchenne z dala od pojemnika, aby zapobiec możliwości poważnych obrażeń ciała i/lub uszkodzenia blendera.

• Nie należy zdejmować pojemnika przed całkowitym zatrzymaniem silnika.

• Nigdy nie używaj urządzenia gdy jest nienapełnione. Przeznaczenie

• Urządzenie przeznaczone jest do zastosowania profesjonalnego.

• To urządzenie jest przeznaczone do mieszania mleka lub kawy z lodem i napowietrzania mie- szanki za pomocą dołączonych mieszadeł. Sto- sowanie urządzenia w jakimkolwiek innym celu może prowadzić do jego uszkodzenia lub do ob- rażeń ciała.

• Wykorzystanie urządzenia w jakimkolwiek innym celu uznane będzie za wykorzystanie niezgodne z przeznaczeniem. Użytkownik będzie wyłącznie odpowiedzialny za nieprawidłowe wykorzystanie urządzenia. Instalacja uziemienia Urządzenie to jest klasyfikowane jako klasa ochro- ny I i musi być połączone z podłożem ochronnym. Uziemienie zmniejsza ryzyko porażenia prądem elektrycznym, dostarczając przewód ewakuacyjny dla prądu elektrycznego. To urządzenie jest wy- posażone w przewód zasilający, który ma przewód uziemiający i uziemioną wtyczkę. Wtyczka musi być podłączona do gniazdka, które jest prawidłowo za- instalowane i uziemione. Główne części urządzenia

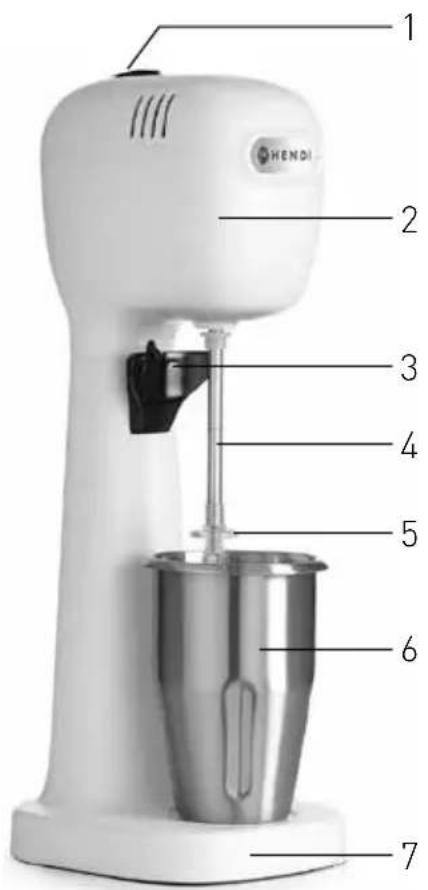

1: Przełącznik zasilania (z „I” dla małej prędkości i „II” dla dużej prędkości) 2: Jednostka silnika 3: Uchwyt kubka 4: Wał obrotowy 5: Mieszadła (w zestawie 2 jedno- i 2 dwuwarstwo- we) 6: 1 pojemnik ze stali nierdzewnej i 1 pojemnik z poliwęglanu 7: Podstawa28

Przygotowanie przed pierwszym użyciem

• Zdejmij opakowanie zabezpieczające.

• Upewnić się, że urządzenie jest nieuszkodzone i zawiera wszystkie akcesoria (patrz ==> różne części akcesoriów). W przypadku niekompletne- go lub uszkodzonego urządzenia Natychmiast skontaktować się z dostawcą. Nie używać urzą- dzenia. (Zobacz ==> Gwarancja).

• Przed użyciem wyczyścić urządzenie (Zobacz ==> Czyszczenie i konserwacja).

• Upewnić się, że urządzenie jest całkowicie suche.

• Umieścić urządzenie na płaskiej, stabilnej i od- pornej na wysoką temperaturę powierzchni z dala od pryskającej wody.

• Zachowaj opakowanie na wypadek konieczności spakowania urządzenia w przyszłości. Działanie Ostrzeżenie: Upewnić się, że urządzenie jest odłączone od zasilania elektrycznego, a przełącznik zasilania jest w położeniu „0”.

• Wlać mleko do kubka. (Uwaga: nie nalewać za dużo, aby uniknąć przelania).

• Zakręcić mieszadło. UWAGA: Do wyboru są 2 jedno- i 2 dwuwarstwo- we. Użyć mieszadła dwuwarstwowego, aby wpu- ścić więcej powietrza do mieszanki i stworzyć gładszą lub większą piankę napoju.

• Włożyć pojemnik ze składnikami do uchwytu na pojemnik.

• Podłączyć wtyczkę zasilania elektrycznego do od- powiedniego zasilania elektrycznego.

• Przełącznik zasilania ma 2 prędkości do wyboru. WŁĄCZYĆ urządzenie przez przekręcenie prze- łącznika zasilania w położenie I (mała prędkość) lub II (duża prędkość).

• WYŁĄCZYĆ urządzenie przez przekręcenie prze- łącznika zasilania w położenie „0” (położenie po- ziome), jeśli operacja jest zakończona.

• Odłączyć urządzenie od zasilania elektrycznego.

• Wyjąć kubek do picia. UWAGA:

• Nie używać urządzenie przez więcej niż 3 minu- ty za jednym razem ani bez dodatku do mleka w kubku (5), aby zapobiec przegrzaniu.

• Różne mleko może dawać różną pianę.

• Przed rozpoczęciem pracy upewnić się, że pojem- nik jest bezpiecznie zamocowany w urządzeniu. Czyszczenie i konserwacja Uwaga: Przed czyszczeniem i umieszczeniem w miejscu przechowywania zawsze odłącz urządzenie od gniazda sieci elektrycznej i zaczekaj, aż całkowicie ostygnie. Czyszczenie

• Nigdy nie zanurzać urządzenia w wodzie ani w innych płynach.

• Zewnętrzną powierzchnię należy czyścić po osty- gnięciu delikatnie zwilżoną ściereczką lub gąbką z roztworem łagodnego mydła.

• Nigdy nie używać szorstkiej gąbki ani detergen- tów, druciaka ani metalowych przyrządów do czyszczenia wewnętrznych lub zewnętrznych części urządzenia.

• Wymyć kubek w ciepłej wodzie mydlanej po każ- dym użyciu. Uwaga: Żadne części urządzenia nie nadają się do mycia w zmywarce. Przechowywanie

• Przed umieszczeniem w miejscu przechowywa- nia zawsze odłącz urządzenie od gniazdka i za- czekaj, aż całkowicie ostygnie.

• Urządzenie należy przechowywać w chłodnym, czystym i suchym miejscu.29

Rozwiązywanie problemów Jeżeli urządzenie nie działa prawidłowo, spróbuj znaleźć rozwiązanie w poniższej tabeli. Jeżeli nadal nie możesz rozwiązać problemu, należy skontakto- wać się z dostawcą/dostawcą usługi. Problemy Możliwa przyczyna Możliwe rozwiązanie Urządzenie nie włącza się. - Wtyczka nie jest prawidłowo podłączo- na do gniazdka. - Przełącznik zasilania elektrycznego (7) nie jest ustawiony w położenie I ani II - Sprawdzić, czy wtyczka jest prawi- dłowo podłączona. - Przestawić przełącznik zasilania elektrycznego w położenie I lub II. Urządzenie przerywa pracę. - Wewnętrzny ogranicznik termiczny aktywuje się, aby zapobiec przegrza- niu silnika. Przekręcić przełącznik zasilania elek- trycznego w położenie „0” i odłączyć urządzenie od gniazdka. Odczekać około 20-30 minut na jego całkowite ostygnię- cie przed ponownym uruchomieniem. Specyfikacja techniczna Nr artykułu 221600 221617 221624 221631 221648 221655 Napięcie robocze i częstotliwość

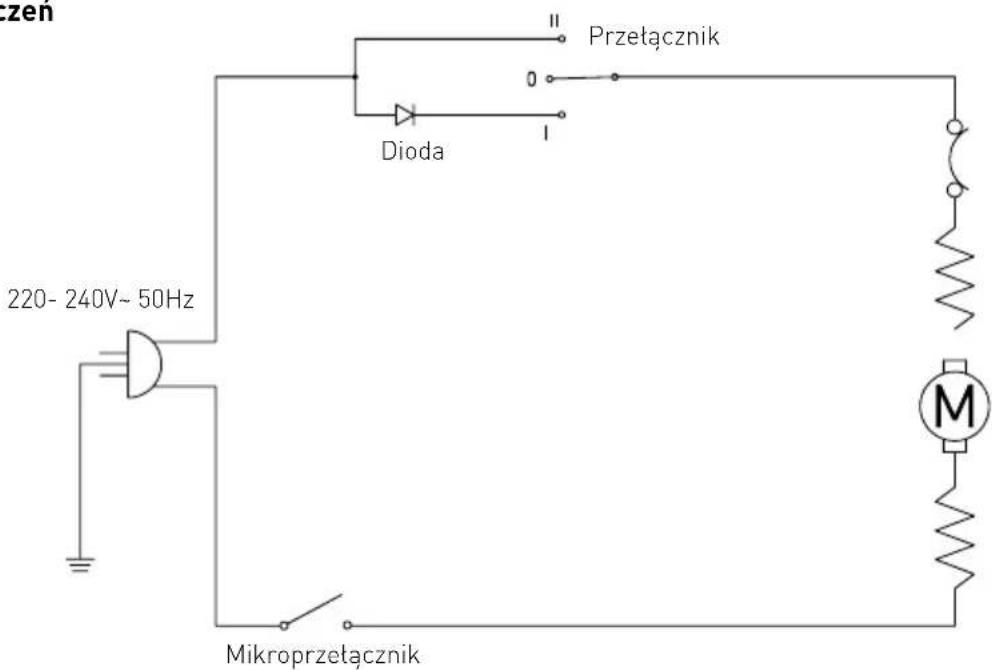

Moc znamionowa 400W Pojemność kubka 0,75 ~ 0,95L Klasa ochrony Klasa I Poziom hałasu < 75 dB (A) Prędkość (obr./min) Ustawienie I : 15,000 / Ustawienie II : 19,000 Kolor Czarny Biały Karmelowy Żółty Czerwony Niebieski Wymiary 170x196x(H)490mm Masa netto 4,9kg UWAGA: Specyfikacja techniczna może zostać zmieniona bez powiadomienia. Schemat połączeń Mikroprzełącznik Dioda Przełącznik

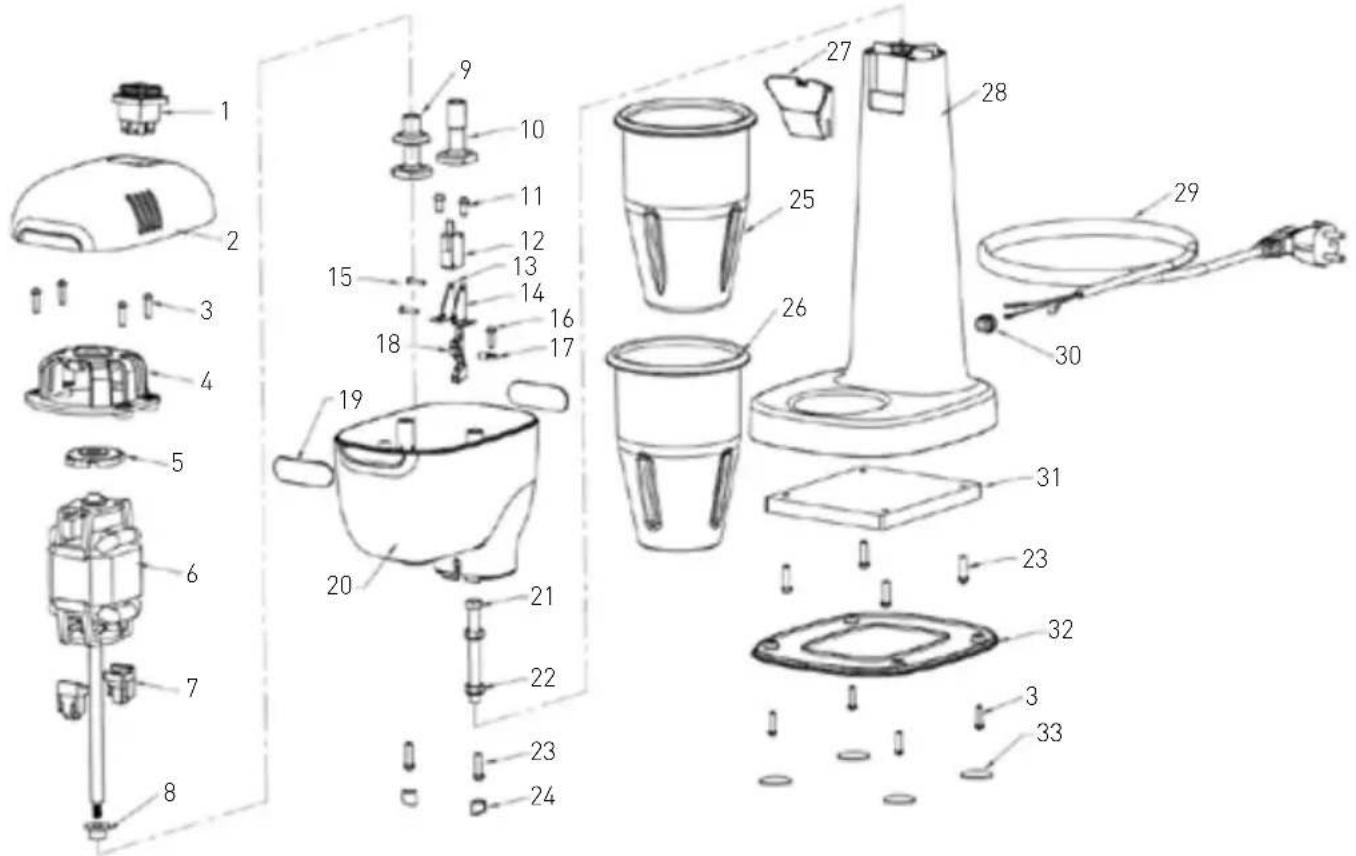

Rysunek złożeniowy i lista części

Nr części Nazwa części Liczba sztuk Nr części Nazwa części Liczba sztuk 1 Przełącznik 1 18 Jednostka napędowa 1 2 Górna pokrywa 1 19 Naklejka z logo Hendi 2 3 Śruby 4x16 8 20 Spód obudowy silnika 1 4 Górna część mocowania silnika 1 21 Śruba M8x80 1 5 Podkładka antywibracyjna 1 22 Nakrętka M8 2 6 Silnik 1 23 Śruby 5x18 6 7 Stopa podporowa silnika 2 24 Otwór główny 2 8 Gumowa ochrona 1 25 Pojemnik ze stali nierdzewnej 1 9 Mieszadło dwuwarstwowe 2 26 Pojemnik z poliwęglanu 1 10 Mieszadło jednowarstwowe 2 27 Uchwyt kubka 1 11 Śruby 5x10 2 28 Korpus 1 12 Mikroprzełącznik 1 29 Przewód zasilający 1 13 Uchwyt mikroprzełącznika lewy 1 30 Zabezpieczenie końcówki prze

14 Uchwyt mikroprzełącznika prawy 1 31 Przeciwciężar metalowy 1 15 Śruby M3x14 2 32 Osłona dolna 1 16 Śruby 4x14 1 33 Podkładka pod stopę 1 17 Wał jednostki napędowej 131

Gwarancja Każda wada bądź usterka powodująca niewłaściwe funkcjonowanie urządzenia, która ujawni się w cią- gu jednego roku od daty zakupu, zostanie bezpłat- nie usunięta lub urządzenie zostanie wymienione na nowe, o ile było użytkowane i konserwowane zgodnie z instrukcją obsługi i nie było wykorzysty- wane w niewłaściwy sposób lub niezgodnie z prze- znaczeniem. Postanowienie to w żadnej mierze nie narusza innych praw użytkownika wynikających z przepisów prawa. W przypadku zgłoszenia urzą- dzenia do naprawy lub wymiany w ramach gwaran- cji należy podać miejsce i datę zakupu urządzenia i dołączyć dowód zakupu (np. paragon). Zgodnie z naszą polityką ciągłego doskonalenia wyrobów zastrzegamy sobie prawo do wprowadza- nia bez uprzedzenia zmian w wyrobie, opakowaniu oraz danych technicznych podawanych w doku- mentacji. Wycofanie z użytkowania i ochrona środowiska Pamiętaj! Nie wyrzucaj zużytego sprzętu łącznie z innymi odpadami Nie demontuj zużytych urządzeń zawierających niebezpieczne składniki na własną rękę! Grożą Ci za to kary grzywny! Po zakończeniu eksploatacji produktu nie wolno gromadzić razem z odpadami komunalnymi, tylko należy odstawić do punktu odbioru odpadów elek- trycznych i elektronicznych. Użytkownik ponosi od- powiedzialność za przekazanie wycofanego z użyt- kowania urządzenia do punktu gospodarowania odpadami. Nieprzestrzeganie tej zasady może być karane zgodnie z lokalnie obowiązującymi prze- pisami dotyczącymi gospodarowania odpadami. Jeśli urządzenie wycofane z użytkowania jest po- prawnie odebrane jako osobny odpad, może zostać przetworzone i zutylizowane w sposób przyjazny dla środowiska, co zmniejsza negatywny wpływ na środowisko i zdrowie ludzi. Aby uzyskać więcej in- formacji dotyczących dostępnych usług w zakresie odbioru odpadów, należy skontaktować się z lokal- ną firmą odbierającą odpady. Symbol przekreślonego kosza na śmieci oznacza, że tego produktu nie wolno wyrzucać do zwykłych pojemni- ków na odpady. Zużyte urządzenia elektryczne i elektronicznie mogą zawierać niebezpieczne składniki np. rtęć, ołów, kadm lub freon. Jeśli tego typu substancje przedostaną się w sposób niekontrolowany do śro- dowiska, spowodują skażenie wody i gleby, a także wpłyną niekorzystnie na zdrowie ludzi i zwierząt. Właściwe postępowanie ze zużytym sprzętem za- pobiega potencjalnym negatywnym konsekwen- cjom dla środowiska naturalnego i ludzkiego zdro- wia. Jednocześnie oszczędzamy naturalne zasoby na- szej Ziemi wykorzystując powtórnie surowce uzy- skane z przetwarzania sprzętu.32
