NÁVOD NA OBSLUHU 221389 Hendi

Vážený zákazník, Ďakujeme, že ste si kúpili tento prístroj Hendi. Pozorne si prečítajte túto príručku a venujte osobitnú pozornosť bezpečnostným predpisom, ktoré sú uvedené nižšie, pred prvou inštaláciou a používaním tohto zariadenia. Bezpečnostné predpisy

• Tento spotrebič je určený na komerčné použitie.

• Spotrebič používajte len na určený účel, na ktorý bol navrhnutý tak, ako je opísané v tejto príručke.

• Výrobca nenesie zodpovednosť za žiadne škody spôsobené nesprávnou prevádzkou a nesprávnym používaním.

• Spotrebič a elektrickú zástrčku uchovávajte mimo dosahu vody a iných kvapalín. V prípade, že spotrebič spadne do vody, okamžite vyberte zástrčku zo zásuvky. Spotrebič nepoužívajte, kým ho nekontroluje certifikovaný technik. Nedodržanie týchto pokynov spôsobí život ohrozujúce riziká.

• Nikdy sa nepokúšajte otvoriť kryt spotrebiča sami.

• Nevkladajte predmety do krytu spotrebiča.

• Nedotýkajte sa zástrčky mokrými alebo vlhkými rukami.

NEBEZPEČENSTVO ÚRAZU ELEKTRICKÝM PRÚDOM! Nepokúšajte sa opraviť spotrebič sami, opravy majú vykonávať len kvalifikovaný personál.

• Nikdy nepoužívajte poškodený spotrebič! Keď dôjde k poškodeniu, odpojte spotrebič od zásuvky a obráťte sa na predajcu.

• VAROVANIE! Neponorte elektrické časti spotrebiča do vody alebo iných kvapalín.

• Nikdy nedržte spotrebič pod tečúcou vodou.

• Pravidelne kontrolujte, či je napájacia zástrčka a kábel poškodený. Ak je poškodený, musí byť nahradený servisným agentom alebo podobne kvalifikovanou osobou, aby sa predišlo nebezpečenstvu alebo zraneniu.

• Uistite sa, že kábel nie je v kontakte s ostrými alebo horúcimi predmetmi a nechajte ho mimo otvoreného ohňa. Nikdy nevytiahnite napájací kábel, aby ste ho odpojili od zásuvky, vždy vytiahnite zástrčku.

• Uistite sa, že napájací kábel a/alebo predlžovací kábel nespôsobujú nebezpečenstvo vypnutia.

• Počas používania nikdy nenechávajte spotrebič bez dozoru.

• VAROVANIE! Pokiaľ je zástrčka v zásuvke, spotrebič je pripojený k zdroju napájania.

• Pred odpojením zariadenia zo zásuvky vypnite spotrebič.

• Pripojte napájaciu zástrčku k ľahko dostupnej elektrickej zásuvke, aby bolo v prípade núdze možné okamžite odpojiť spotrebič.

• Nikdy nenoste spotrebič za kábel.

• Nepoužívajte žiadne ďalšie zariadenia, ktoré nie sú dodávané spolu so spotrebičom.

• Nikdy nepoužívajte iné príslušenstvo ako príslušenstvo odporúčané výrobcom. Nedodržanie tohto postupu by mohlo predstavovať bezpečnostné riziko pre užívateľa a mohlo by dôjsť k poškodeniu spotrebiča. Používajte iba originálne diely a príslušenstvo.

• Tento prístroj by nemal prevádzkovať osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo osoby, ktoré nemajú dostatok skúseností a vedomostí.

• Tento spotrebič by za žiadnych okolností nemali používať deti.

• Spotrebič vždy odpojte od elektrickej siete, ak je ponechaný bez dozoru alebo sa nepoužíva, a pred montážou, demontážou alebo čistením.

• Tento spotrebič by mali obsluhovať vyškolení pracovníci v kuchyni reštaurácie, jedálni alebo barovom personáli atď.

• Spotrebič neklaďte na výhrevné teleso (benzín, elektrický, uhlíkový sporák atď.) Spotrebič uchovávajte mimo horúcich povrchov a otvoreného ohňa. Spotrebič používajte vždy na rovnom, stabilnom, čistom, teplovzdornom a suchom povrchu.

• Tento spotrebič nie je určený na prevádzku prostredníctvom externého časovača ani samostatného diaľkového ovládania.

• Počas prevádzky nenoste voľné oblečenie a dlhé vlasy by mali byť uviazané.

• Počas používania nechajte okolo spotrebiča medzeru minimálne 10 cm na vetranie.

• Na náraz do vonkajšieho povrchu nepoužívajte tvrdé pomôcky.

• Spotrebič neumývajte vodou ani vodným vstrekovačom. Pranie s vodou môže spôsobiť únik vody a zvýšiť riziko úrazu elektrickým prúdom. Žiadne časti nie sú vhodné do umývačky riadu.

• VAROVANIE! Počas prevádzky do pohára nevkladajte ruky, prsty, špachtle ani lyžice.

• Používajte len dodané poháre. Vyberte vhodnú rýchlosť (I alebo II) na miešanie mlieka.

• Nevkladajte príliš veľa mlieka, aby ste predišli pretečeniu.

• Počas prevádzky držte ruky a pomôcky mimo pohára, aby ste predišli možnosti vážneho zranenia osôb a/alebo poškodenia mixéra.

• Nádobu nevyberajte skôr, ako sa motor úplne zastaví.

• Tento spotrebič je určený na profesionálne pou- žitie.

• Tento spotrebič je určený na miešanie mlieka ale- bo kávy s ľadom a nafúknutie zmesi s dodanými miešadlami. Akékoľvek iné použitie môže viesť k poškodeniu spotrebiča alebo zraneniu osôb.

• Používanie spotrebiča na akýkoľvek iný účel sa považuje za nesprávne použitie zariadenia. Pou- žívateľ nesie výhradnú zodpovednosť za nespráv- ne používanie zariadenia. Inštalácia uzemnenia Tento spotrebič je klasifikovaný ako trieda ochrany I a musí byť pripojený k ochrannej ploche. Uzemne- nie znižuje riziko úrazu elektrickým prúdom tým, že poskytuje únikový vodič pre elektrický prúd. Tento spotrebič je vybavený napájacím káblom, ktorý má uzemňovací vodič a uzemnenú zástrčku. Zástrčka musí byť zapojená do zásuvky, ktorá je správne na- inštalovaná a uzemnená. Prehľad hlavných častí spotrebiča

1: Vypínač (s „I“ pre nízke otáčky a „II“ pre vysoké otáčky) 2: Jednotka motora 3: Držiak pohára 4: Otočný hriadeľ 5: Agitátory (2 jednovrstvové a 2 dvojvrstvové v ba- lení) 6: 1 nádoba z nehrdzavejúcej ocele a 1 polykarbo- nátová nádoba 7: Základňa Príprava pred prvým použitím

• Odstráňte všetky ochranné obaly a obaly.

• Skontrolujte, či je spotrebič nepoškodený a či sa na ňom nenachádza žiadne príslušenstvo (pozri ==> rôzne časti príslušenstva). V prípade neúpl- ného doručenia a poškodenia. Okamžite kontak- tujte dodávateľa. Spotrebič nepoužívajte. (Pozri ==> Záruka).

• Pred použitím spotrebič vyčistite (pozri == > Čis- tenie a údržba).

• Skontrolujte, či je spotrebič úplne suchý.

• Spotrebič umiestnite na vodorovný, stabilný a teplovzdorný povrch, ktorý je bezpečný proti vy- šplechnutiu vody.

• Obal uschovajte, ak chcete uskladniť váš spotre- bič v budúcnosti.132

Prevádzka Varovanie: Skontrolujte, či je spotrebič odpojený od elektrickej siete a či je vypínač v polohe „0“.

• Do šálky nalejte mlieko. (Poznámka: Nedávajte príliš veľa, aby ste predišli pretečeniu).

• Za skrutkujte miešadlo. POZNÁMKA: Na výber sú 2 samostatné a 2 dvo- jité vrstvy. Použite dvojvrstvový miešadlo, aby ste do zmesi vpustili viac vzduchu a vytvorili hladšiu alebo väčšiu penu nápoja.

• Vložte pohár s prísadami na držiaku pohára.

• Zapojte zástrčku do vhodného zdroja elektrickej energie.

• Hlavný vypínač má 2 rýchlosti na výber. Spotrebič zapnite otočením hlavného vypínača do polohy I (nízka rýchlosť) alebo II (vysoká rýchlosť).

• Po skončení operácie vypnite spotrebič otočením hlavného vypínača do polohy „0“ (úroveň polohy).

• Spotrebič odpojte od elektrickej siete.

• Vylejte pohár na pitie. POZNÁMKA:

• Spotrebič nepoužívajte dlhšie ako 3 minúty na- raz alebo bez prísad mlieka vnútri šálky, aby ste predišli prehriatiu.

• Rôzne druhy mlieka môžu mať rôzne výsledky penivosti.

• Na čistenie vnútorných alebo vonkajších častí spotrebiča nikdy nepoužívajte abrazívne špongie ani čistiace prostriedky, oceľovú vlnu ani kovové pomôcky.

• Po každom použití umyte pohár teplou mydlovou vodou. POZNÁMKA: Žiadne časti nie sú vhodné do umý- vačky riadu. Skladovanie

• Pred uskladnením sa vždy uistite, že spotrebič už bol odpojený od elektrickej zásuvky a úplne vy- chladený.

• Spotrebič skladujte na chladnom, čistom a su- chom mieste. Riešenie problémov Ak spotrebič nefunguje správne, pozrite si nižšie uvedenú tabuľku roztoku. Ak problém nedokážete vyriešiť, obráťte sa na dodávateľa/poskytovateľa služieb. Problémy Možná príčina Možné riešenie Spotrebič sa nezap- ne. - Sieťová zástrčka nie je správne pri- pojená k elektrickej zásuvke. - Hlavný vypínač nie je v polohe I ale- bo II - Skontrolujte, či je zástrčka správne pripojená. - Nastavte hlavný vypínač do polohy I alebo II. Spotrebič prestane fungovať. - Aktivuje sa interný tepelný obme- dzovač, aby sa zabránilo prehriatiu motora Otočte hlavný vypínač do polohy „0“ a odpojte spotrebič. Nechajte ho úplne vychladnúť asi 20 ~ 30 minút pred opä- tovným spustením.133

Technické špecifikácie Č. položky 221600 221617 221624 221631 221648 221655 Prevádzkové na

pätie a frekvencia 220 – 240V~ 50Hz Menovitý vstupný výkon 400W Kapacita zásob

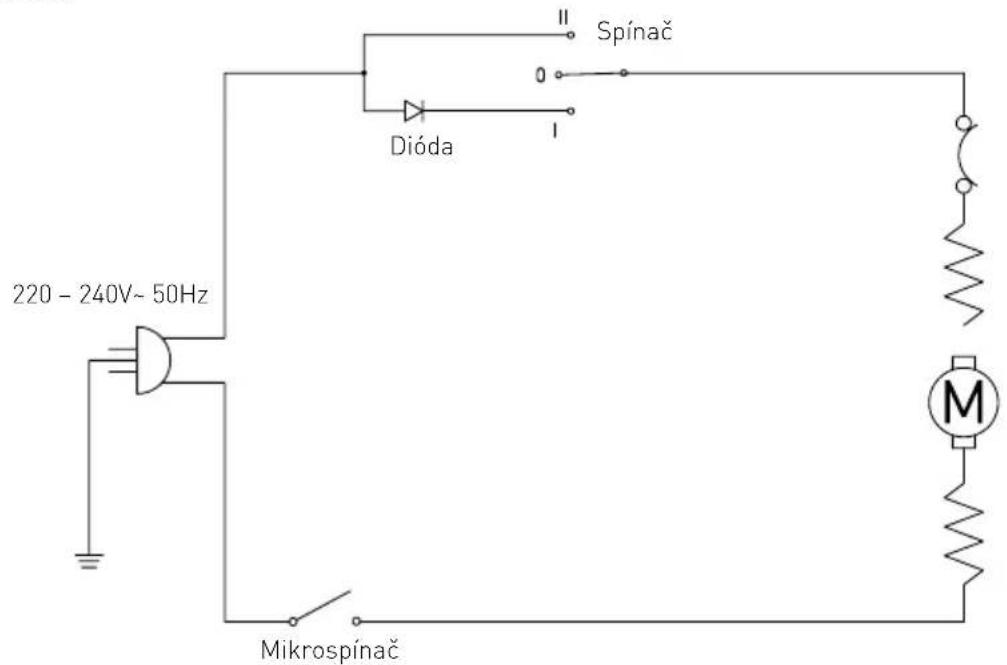

níka 0,75 ~ 0,95 L Trieda ochrany Trieda I Hladina hluku < 75 dB (A) Rýchlosť (ot./min) Nastavenie I: 15 000 / Nastavenie II: 19 000 Farba Čierna Biela Karamel Žltá Červená Modrá Rozmery 170 x 1966 x(H)490 mm Čistá hmotnosť 4,9 kg POZNÁMKA: Technické špecifikácie podliehajú zmenám bez predchádzajúceho oznámenia. Elektrická schéma Mikrospínač Dióda Spínač 220 – 240V~ 50Hz134

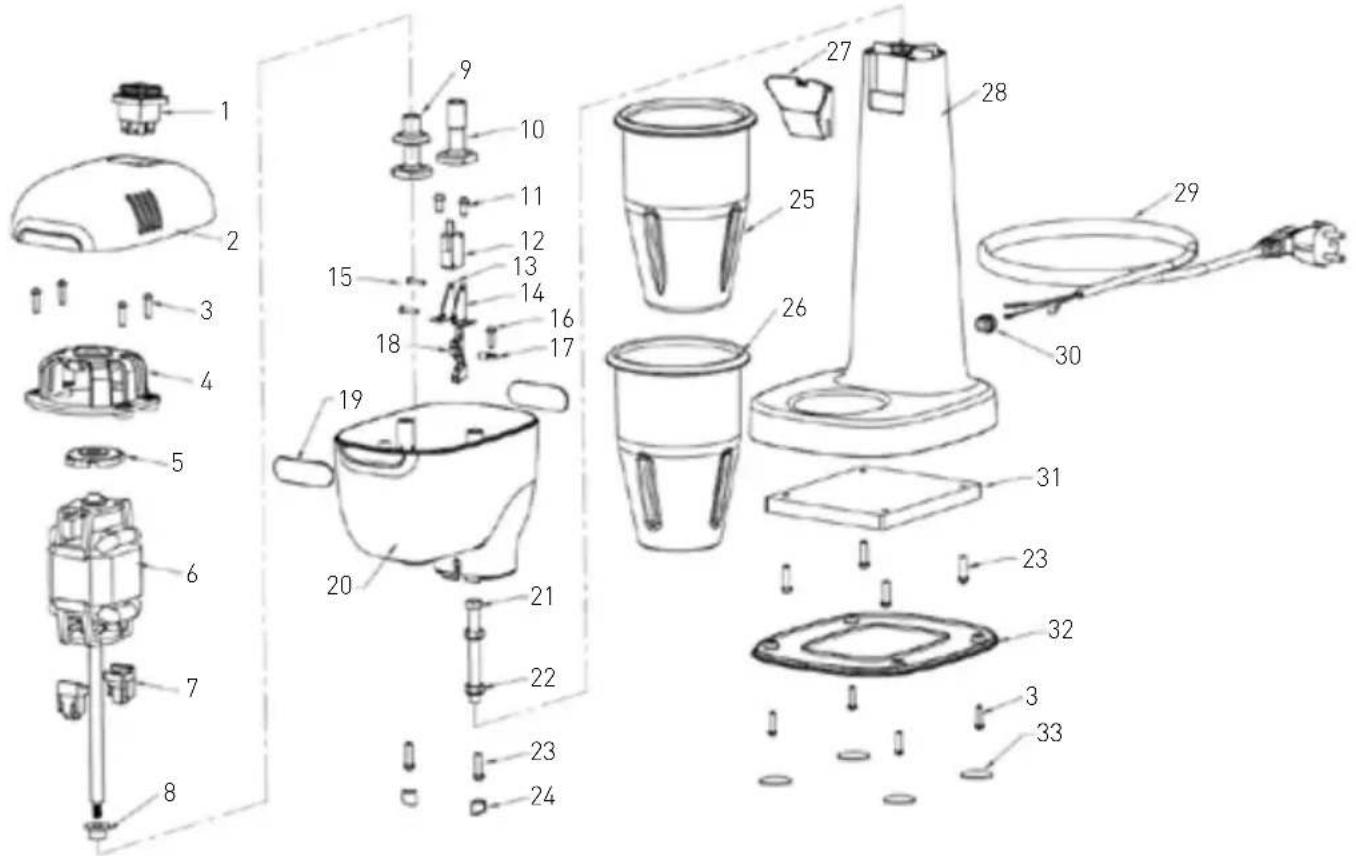

Rozbalený zoznam nákresov a dielov

Č. časti Názov časti Množstvo Č. dielov Názov časti Množ- stvo 1 Spínač 1 18 Jednotka ovládača 1 2 Vrchný kryt 1 19 Nálepka s logom Hendi 2 3 Skrutka 4x16 8 20 Spodná časť skrine motora 1 4 Montážna horná časť motora 1 21 Skrutka M8x80 1 5 Protivibračná podložka 1 22 Matica M8 2 6 Motor 1 23 Skrížená kosť 5x18 6 7 Noha opierky motora 2 24 Jadrový otvor 2 8 Gumená ochrana 1 25 Nádoba z nehrdzavejúcej ocele 1 9 Dvojvrstvový miešadlo 2 26 Polykarbonátový pohár 1 10 Jednovrstvový miešadlo 2 27 Držiak na poháre 1 11 Skrutka 5x10 2 28 Telo 1 12 Mikrospínač 1 29 Napájací kábel 1 13 Držiak mikrospínača vľavo 1 30 Odľahčenie ťahu 1 14 Držiak mikrospínača vpravo 1 31 Kovová váha pri pulte 1 15 Skrutka M3x14 2 32 Spodný kryt 1 16 Skrutka 4x14 1 33 Podložka na chodidlá 1 17 Hriadeľ jednotky skrutkovača 1135

Záruka Akákoľvek chyba ovplyvňujúca funkčnosť spotrebi- ča, ktorá sa prejaví do jedného roka po zakúpení, bude opravená bezplatnou opravou alebo výmenou za predpokladu, že spotrebič bol použitý a udržia- vaný v súlade s pokynmi a nebol zneužitý ani zne- užitý. Vaše zákonné práva nie sú dotknuté. Ak je spotrebič nárokovaný na základe záruky, uveďte, kde a kedy bol zakúpený, a uveďte doklad o kúpe (napr. potvrdenie o prijatí). V súlade s našou politikou nepretržitého vývoja produktov si vyhradzujeme právo bez predchádza- júceho upozornenia meniť špecifikácie výrobku, balenia a dokumentácie. Vyhadzovanie a životné prostredie Pri vyraďovaní spotrebiča z prevádzky sa liek ne- smie likvidovať s iným domovým odpadom. Na- miesto toho je vašou zodpovednosťou zlikvidovať svoje odpadové zariadenie odovzdaním určenému zbernému miestu. Nedodržanie tohto pravidla môže byť penalizované v súlade s platnými pred- pismi o zneškodňovaní odpadu. Samostatný zber a recyklácia vášho odpadového zariadenia v čase likvidácie pomôže zachovať prírodné zdroje a za- bezpečiť ich recyklovanie spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre viac informácií o tom, kde môžete odložiť svoj odpad na recykláciu, kontaktujte miestnu spo- ločnosť na zber odpadu. Výrobcovia a dovozcovia nepreberú zodpovednosť za recykláciu, úpravu a ekologickú likvidáciu, a to buď priamo, ani pro- stredníctvom verejného systému.136
