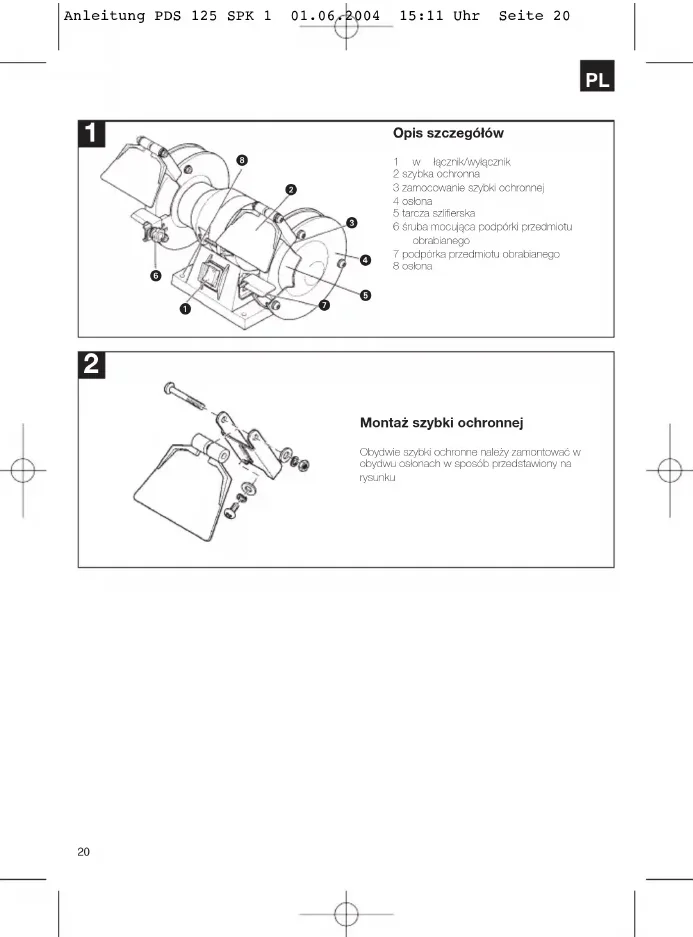

Anleitung PDS 125 SPK 1 01.06.2004 15:11 Uhr Seite 19PL Opis szczegółów 1włącznik/wyłącznik2 szybka ochronna3 zamocowanie szybki ochronnej4 osłona5 tarcza szlifierska6 śruba mocująca podpórki przedmiotuobrabianego7 podpórka przedmiotu obrabianego8 osłona Montaż szybki ochronnej Obydwie szybki ochronne należy zamontować wobydwu osłonach w sposób przedstawiony narysunku

Anleitung PDS 125 SPK 1 01.06.2004 15:11 Uhr Seite 20Wskazówki dotyczące bezpieczeństwa i ochrony przed wypadkami Bezpieczna i nie stwarzająca zagrożeń praca z elektronarzędziem zapewniona jest tylko po gruntownym przeczytaniu instrukcji obsługi i wskazówek dotyczących bezpieczeństwa oraz stosowaniu się do tych zaleceń. Przed każdym użyciem sprawdzić elektronarzędzie, przewód zasilający i wtyczkę. Pracować można tylko sprawnym i nieuszkodzonym elektronarzędziem. Wszystkie uszkodzone części muszą być natychmiast wymienione przez fachowca elektryka. Przed wszelkimi pracami przy elektronarzędziu, przed wymianą tarczy szlifierskiej lub w przypadku nieużywania należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Aby zapobiec uszkodzeniu przewodu zasilającego, należy go prowadzić zawsze z tyłu za elektronarzędziem. Elektronarzędzia przechowywać w miejscach bezpiecznych i niedostępnych dla dzieci. Nie wolno obrabiać materiałów zawierających azbest. Stosować się do odpowiednich instrukcji stowarzyszenia zawodowego dotyczących zapobiegania wypadkom (RFN, VBG 119). Używać tylko oryginalnych części zamiennych. Naprawy mogą być przeprowadzane tylko przez fachowców elektryków. Hałas na stanowisku pracy może przekroczyć 85 dB (A). W tym wypadku konieczne jest stosowanie środków wytłumiających hałas oraz wyposażenie obsługującego w ochronę słuchu. Hałas emitowany przez elektronarzędzie mierzy się wg IEC 59 CO 11, IEC 704, DIN 45635, część 21, NFS 31-031 (84/537/EWG). Dbać o pewną postawę ciała. Unikać nienaturalnych pozycji. Nie narażać elektronarzędzia na działanie deszczu. Nie używać go w wilgotnym lub mokrym otoczeniu i w pobliżu palnych cieczy. Chronić przewód zasilający przed uszkodzeniem na skutek działania oleju, rozpuszczalników i ostrych krawędzi. Utrzymywać porządek na stanowisku pracy. Przed podłączeniem elektronarzędzia do sieci upewnić się, czy wyłącznik jest wyłączony. Nosić odpowiednie ubranie robocze. Nie nosić szerokich ubrań i biżuterii. W przypadku długich włosów zakładać siatkę na włosy. Dla własnego bezpieczeństwa używać wyłącznie osprzętu i wyposażenia producenta elektronarzędzia. Podczas szlifowania, polerowania i przecinania należy zawsze nosić okulary ochronne, rękawice i słuchawki ochronne. Sprawdzić, czy prędkość obrotowa podana na tarczy szlifierskiej jest równa lub większa od prędkości znamionowej szlifierki. Upewnić się, czy wymiary tarczy szlifierskiej pasują do szlifierki. Tarcza szlifierska powinna być starannie przechowywana i obsługiwana zgodnie z instrukcją producenta. Przed użyciem należy sprawdzić tarczę szlifierską; nie wolno używać ułamanych, wygiętych lub uszkodzonych w inny sposób wyrobów. Upewnić się, że tarcze szlifierskie zostały zamocowane zgodnie z instrukcją producenta. Zadbać o to, aby stosowano podkładki pośrednie, które zostały dostarczone lub zamówione wraz ze środkiem szlifierskim. Zadbać, aby środki szlifierskie zostały prawidłowo założone i zamocowane przed użyciem. Wypróbować elektronarzędzie w bezpiecznym położeniu przez 5 minut, podczas rozruchu próbnego. Natychmiast zatrzymać, jeżeli wystąpią znaczne wibracje lub jeżeli zostaną zauważone inne nieprawidłowości. Jeśli opisany stan ma miejsce, należy sprawdzić urządzenie, aby ustalić przyczynę usterki. Nie wolno nigdy używać elektronarzędzia bez osłony należącej do wyposażenia. Nie wolno używać oddzielnej tulejki redukcyjnej lub adaptera, aby dopasować tarcze szlifierskie o większym otworze. Zadbać, aby iskry powstające podczas szlifowania nie spowodowały żadnego zagrożenia. np. nie spadały na ludzi albo nie zapalały substancji palnych. Zawsze zakładać okulary i słuchawki ochronne, używać również innych środków ochronny osobistej, jak rękawice, fartuch roboczy, kask, jeżeli zachodzi taka konieczność. Obrabiany przedmiot nagrzewa się podczas szlifowania. Uwaga! Niebezpieczeństwo poparzenia! Pozostawić przedmiot do ostygnięcia. Podczas szlifowania materiał może zacząć się żarzyć. Podczas dłuższej obróbki należy od czasu do czasu ostudzić przedmiot obrabiany. Nie stosować żadnych środków chłodzących itp.

Anleitung PDS 125 SPK 1 01.06.2004 15:11 Uhr Seite 21Szlifierka podwójna jest urządzeniem wielofunkcyjnym służącym do zgrubnego i dokładnego szlifowania metali, tworzyw sztucznych i innych materiałów przy zastosowaniu odpowiednich tarcz szlifierskich. Szczególne wskazówki dotyczące bezpieczeństwa

1. Przed uruchomieniem szlifierki tarcze szlifierskie

należy poddać próbie dźwięku (tarcze szlifierskie w nienagannym stanie wydają przy lekkim uderzeniu - młotkiem plastykowym - czysty dźwięk). Obowiązuje to również, gdy mocowane są nowe tarcze szlifierskie (szkody transportowe). Urządzenie należy koniecznie poddać rozruchowi próbnemu bez obciążenia przez co najmniej 5 minut. Należy wówczas opuścić obszar zagrożenia.

2. Wolno stosować tylko tarcze szlifierskie, które

posiadają oznaczenia na temat producenta, rodzaju spoiwa, wymiarów i dopuszczalnej prędkości obrotowej.

3. Tarcze szlifierskie należy przechowywać w suchych

miejscach o możliwie stałej temperaturze.

4. Do zamocowania tarcz szlifierskich wolno używać

tylko kołnierzy mocujących, należących do wyposażenia szlifierki.

5. Do zamocowania tarcz szlifierskich wolno używać

tylko kołnierzy mocujących o jednakowych wymiarach i kształtach. Wkładki pomiędzy kołnierzami mocującymi a tarczami szlifierskimi powinny być wykonane z materiałów elastycznych, np. guma, miękka tektura itp.

6. Otwór do zamocowania tarczy szlifierskiej nie może

być dodatkowo rozwiercany.

7. Podpórki przedmiotu obrabianego i górne,

regulowane osłony należy ustawić najbliżej, jak jest to możliwe przy tarczy szlifierskiej (maksym. odległość 3 mm).

8. Tarcz szlifierskich nie wolno używać bez osłon i

elementów zabezpieczających. Nie wolno przy tym przekraczać następujących odległości: - podpórka przedmiotu obrabianego / tarcza szlifierska: maks. 3 mm - osłona / tarcza szlifierska: maks. 5 mm

9. Przed użyciem szlifierki podwójnej należy

zainstalować zamocowanie osłony, podpórkę przedmiotu obrabianego i szybkę ochronną.

10. Przy wymianie tarcze szlifierskiej najpierw należy

wyciągnąć z gniazdka wtyczkę przewodu zasilającego.

11. Maksymalna prędkość obwodowa tarczy do

szlifowania na sucho wynosi: PDS 125 = 18,32 m/s Obliczenie: prędkość obwodowa m/s = d x 3,14 x n 60 x 1000 d = średnica tarczy szlifierskiej w mm n = prędkość obrotowa silnika na minutę Przykład: m/s = 125 x 3,14 x 2800 60 x 1000 = 18,32 m/s

12. Dopuszczalna maksymalna temperatura korpusu

13. Aby zapewnić bezpieczne szlifowanie zaleca się

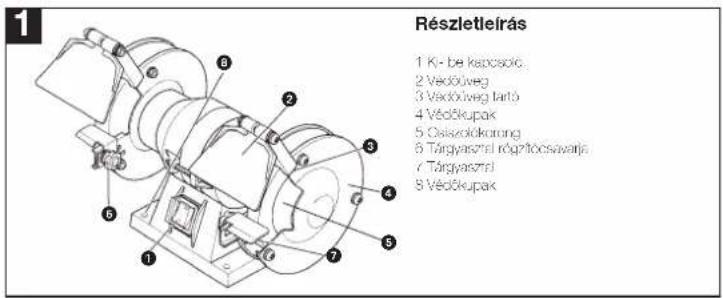

przykręcić na stałe urządzenie do podstawy. Opis szczegółów (rys. 1) 1 włącznik/wyłącznik 2 szybka ochronna 3 zamocowanie szybki ochronnej 4 osłona 5 tarcza szlifierska 6 śruba mocująca podpórki przedmiotu obrabianego 7 podpórka przedmiotu obrabianego 8 osłona Montaż szybki ochronnej Obydwie szybki ochronne należy zamontować w obydwu osłonach w sposób przedstawiony na rysunku Specyfikacja techniczna Napięcie znamionowe: 230 V ~ 50 Hz Moc pobierana: 180 W Prędkość obrotowa biegu jałowego n

Ø tarczy szlifierskiej: 125 mm Grubość tarczy szlifierskiej: 16 mm Ø otworu w tarczy szlifierskiej: 20 mm Poziom ciśnienia akust. LPA: 50 dB(A) Poziom mocy akust. LWA: 60 dB(A) Ciężar urządzenia: 7,2 kg
