MANUALE UTENTE PDS 125 Prowork

Tension nominale: 230 V \~ 50 Hz

Descrizione dei particolari

1. Interruttore ON/OFF
2. Vetro protettivo
3. Supporto per vetro protettivo
4. Calotta protettiva
5. Mola
6. Vite di fissaggio per appoggio del pezzo da lavorare
7. Appoggio del pezzo da lavorare
8. Calotta protettiva

2

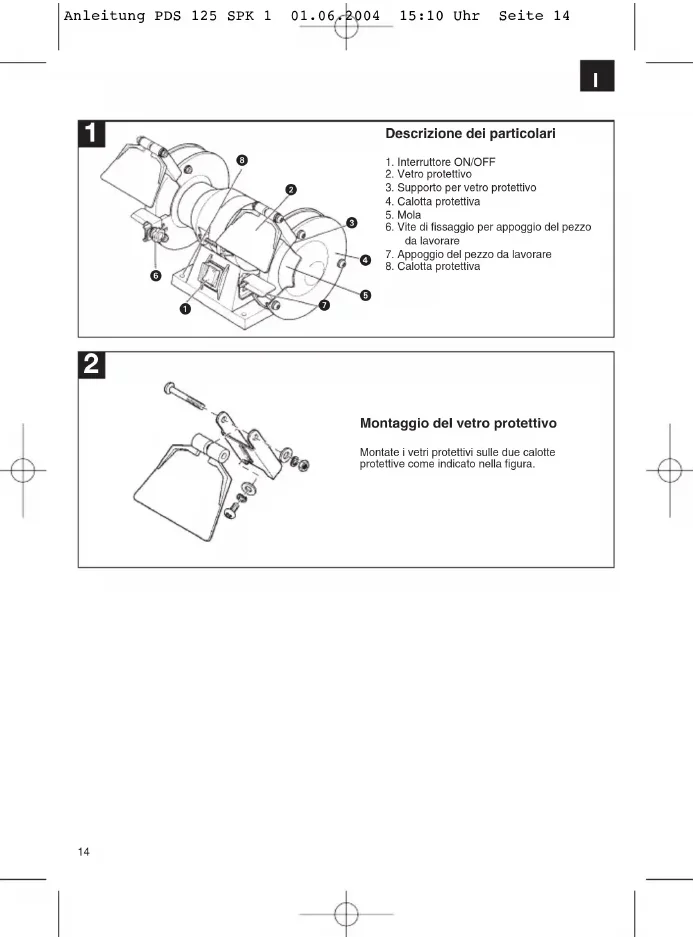

Montaggio del vetro protettivo

Montate i vetri protettivi sulle due calotte protettive come indicato nella figura.

Avvertenze generali di sicurezza e prevenzione degli infortuni

L'uso dell'elettroutensile senza infortuni e senza rischi viene garantito solamente se leggete completamente le avvertenze di sicurezza e seguite le indicazioni in esse contenute.

- Prima di usare l'elettroutensile controllate ogni volta il cavo e la spina di connessione. Iniziate a lavorare solo se l'apparecchio è in perfetto stato e non presenta danni. Le parti dannegglate devono venire sostituite subito da un elettricista.

- Staccate la spina dalla presa di corrente prima di sostituire l'attrezzo e quando eseguite lavori all'utensile o non lo usate.

- Per evitare danni del cavo di alimentazione, tenetelo sempre dietro all'utensile.

- Tenete gli utensili sempre in luogo sicuro e fuori della portata dei bambini.

- Non si devono lavorare materiali contenenti amianto.

Rispettare le norme antinfortunistiche (VBG 119) dell'associazione di categoria.

● Usate solo ricambi originali.

- Le riparazioni devono venire eseguite solamente da un elettricista.

- Lo sviluppo di rumore sul posto di lavoro può superare gli 85 dB (A). In questo caso sono necessarie misure insonorizzanti e di protezione dell'udito per l'utilizzatore. Il rumore di questo elettroutensile viene misurato secondo IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (64/537/CEE).

- Mettevi in posizione sicura. Evitate di assumere posizioni insolite.

- Non esponete l'elettroutensile alla pioggia. Non usatelo in ambienti bagnati o umidi e nelle vicinanze di sostanze infiammabili.

● Proteggete il cavo di alimentazione dai danni causati da olio, solventi e spigoli vivi.

- Tenete in ordine il posto di lavoro.

- Assicuratevi che l'interruttore sia spento prima di inserire la spina nella presa di alimentazione.

- Portate indumenti di lavoro adatti. Non portate indumenti ampi e gioielli. In caso di capelli lunghi teneteli ben raccolti.

- Per la vostra sicurezza usate solo accessori e attrezzi del produttore dell'elettroutensile.

- Nello smerigliare, spazzolare o troncare usate sempre degli occhiali protettivi e delle cuffie antirumore.

- Controllate che il numero di giri indicato sulla mola sia uguale o maggiore del numero di giri di dimensionamento della smerigliatrice.

- Accertatevi che le dimensioni della mola siano adatte alla smerigliatrice.

- Le mole devono venire usate e tenute con cura secondo le istruzioni del produttore.

- Prima dell'uso controllate la mola; non usate attrezzi difettosi, incrinati o rotti.

- Accertatevi che le mole siano state montate secondo le istruzioni del produttore.

- Fate in modo di usare spessori se vengono messi a disposizione o richiesti con il mezzo abrasivo.

- Assicuratevi che il mezzo abrasivo venga montato e fissato correttamente prima dell'uso. Fate funzionare l'elettroutensile a vuoto per 5 minuti in una posizione sicura. Fermatelo subito se si verificano delle vibrazioni notevoli oppure se notate altri difetti. Se ciò si verifica, controllate l'utensile per accertame la causa.

- Non usare mai l'elettroutensile senza la calotta protettiva fornita.

- Non usate boccole di riduzione o adattatori per usare mole con foro più grande.

- Fate in modo che le scintille che si sviluppano durante l'uso non siano causa di pericolo, per esempio finendo sulle persone oppure su sostanze infiammabili.

- Usate sempre occhiali protettivi o cuffie insonorizzanti; se necessario, usate anche altre protezioni come guanti, grembiule o casco.

- Il pezzo si surriscalda quando viene lavorato.

Attenzione pericolo di ustioni!

Lasciate raffreddare il pezzo. Il materiale può bruciarsi durante la lavorazione, lasciatelo quindi di quando in quando raffreddare se lo dovete lavorare a lungo.

● Non usate refrigeranti o sostanze simili.

La smerigliatrice doppia è un utensile combinato per la sgrossatura e la levigazione di metalli, materie plastiche e altri materiali usando le mole adatte.

Avvertenze speciali di sicurezza

1. Prima di mettere in moto la smerigliatrice si devono sottoporre le mole ad una prova acustica (le mole in perfetto stato producono un suono chiaro quando vengono colpite leggermente, per es. con un marello di plastica). Ciò deve essere esoguito anche nel caso di mole nuove (danni dovuti al trasporto).
   L'elettroutensile deve venire assolutamente sottoposto ad una prova di funzionamento a vuoto di almeno 5 minuti, durante i quali si deve lasciare la zone di pericolo.
2. Si devono usare solamente mole che riportino i dati in merito al produttore, al tipo di agglomerante, alle dimensioni e al numero di giri permesso.
3. Le mole si devono tenere in luogo asciutto a temperatura possibilmente costante.
4. Per montare le mole si devono usare solamente le flange di serraggio fornite.
5. Per montare le mole si devono usare solamente flange di serraggio di forma e dimensioni uguali. Gli spessori fra la frangia di serraggio e la mola devono essere formati da materiali elastici, per es. gomma o cartone morbido.
6. Il foro di alloggiamento delle mole non deve venire allargato successivamente.
7. L'appoggio del pezzo da lavorare e le coperture superiori regolabili devono essere tenute il più vicino possibile alla mola (distanza max. di 3 mm).
8. Le mole non devono venire usate senza copertura e senza superare le seguenti distanze:
9. appoggio pezzo da lavorare/mola: max. 3 mm
10. copertura protettiva/mola: max. 5 mm
11. Prima dell'uso della smerigliatrice doppia si devono montare il supporto protettivo, l'appoggio del pezzo da lavorare e lo schermo protettivo.
12. Staccare la spina dalla presa di corrente prima di sostituire la mola.
13. La velocità massima della circonferenza della mola è:

PDS 125 = 18,32 m/s

Calcolo:

velocità della circonferenza

m/s = d x 3.14 x n

60×1000

d = diametro della mola in mm

n = numero di giri del motore al minuto

Esempio:

m/s = 125 × 3.14 × 2800

60 x 1000

= 18.32 m/s

1. Temperatura massima della carcassa del motore: 80°C
2. Si consiglia di fissare l'elettroutensile con viti per potere garantire un lavoro sicuro.

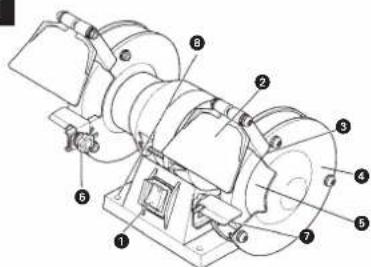

Descrizione dei particolari (Fig. 1)

1. Interruttore ON/OFF
2. Vetro protettivo
3. Supporto per vetro protettivo
4. Calotta protettiva
5. Mola
6. Vite di fissaggio per appoggio del pezzo da lavorare
7. Appoggio del pezzo da lavorare
8. Calotta protettiva

Montaggio del vetro protettivo

Montate i vetri protettivi sulle due calotte protettive come indicato nella figura.

Caratteristiche tecniche

Tensione nominale: 230 \~ 50 Hz

Potenza assorbita: 180 W

Numero giri a vuoto n_0 : 2800 min -1

∅ mola: 125 mm

Spessore della mola: 16 mm

∅ foro mola: 20 mm

Livello di pressione acustica LPA: 50 dB (A)

Livello di potenza acustica LWA: 60 dB (A)

Peso: 7,2 kg
