INSTRUKCJA OBSŁUGI Innobot RVC-D4000LIN WILFA

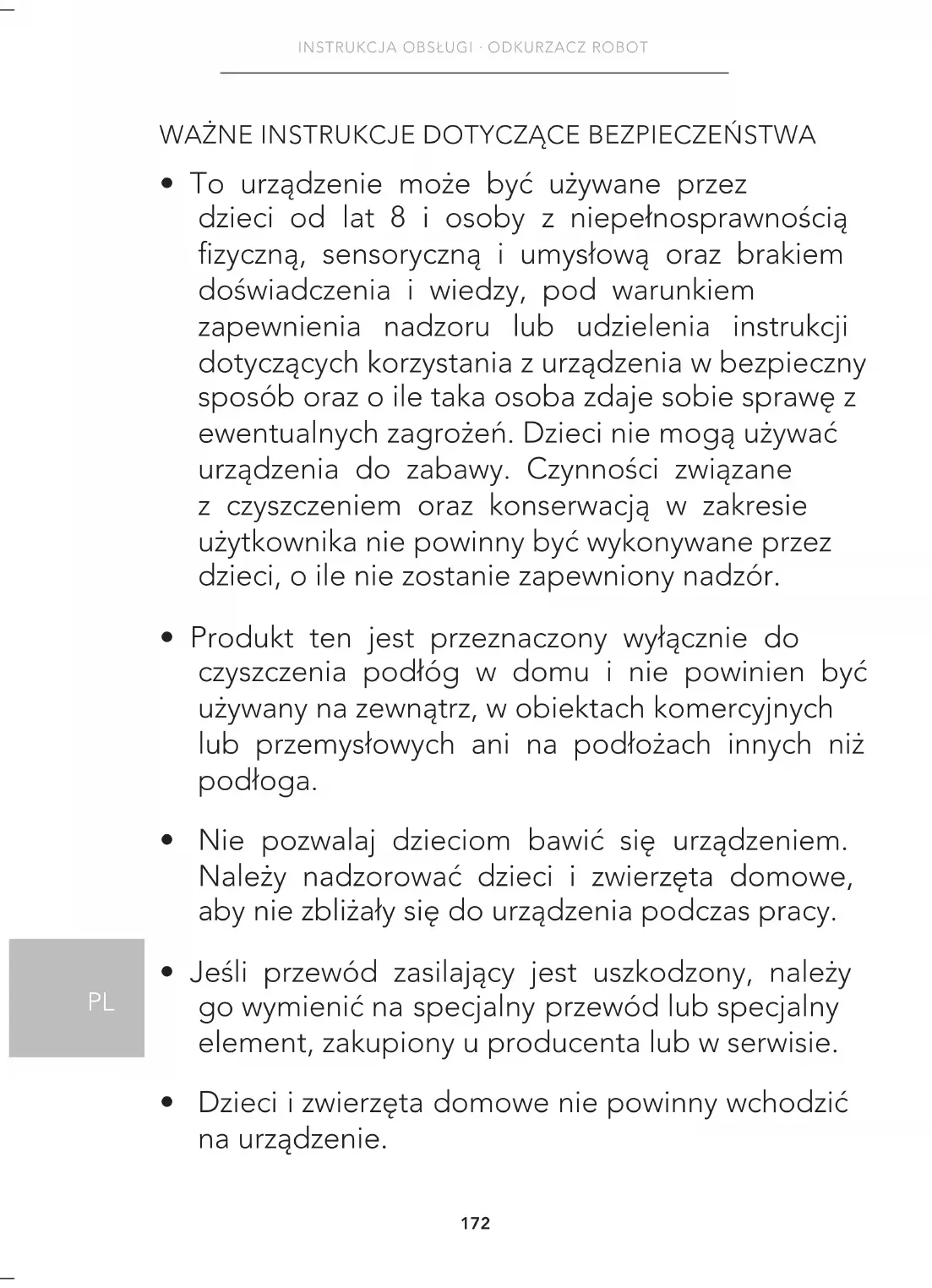

• To urządzenie może być używane przez dzieci od lat 8 i osoby z niepełnosprawnością zyczną, sensoryczną i umysłową oraz brakiem doświadczenia i wiedzy, pod warunkiem zapewnienia nadzoru lub udzielenia instrukcji dotyczących korzystania z urządzenia w bezpieczny sposób oraz o ile taka osoba zdaje sobie sprawę z ewentualnych zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Czynności związane z czyszczeniem oraz konserwacją w zakresie użytkownika nie powinny być wykonywane przez dzieci, o ile nie zostanie zapewniony nadzór.

• Produkt ten jest przeznaczony wyłącznie do czyszczenia podłóg w domu i nie powinien być używany na zewnątrz, w obiektach komercyjnych lub przemysłowych ani na podłożach innych niż podłoga.

• Nie pozwalaj dzieciom bawić się urządzeniem. Należy nadzorować dzieci i zwierzęta domowe, aby nie zbliżały się do urządzenia podczas pracy.

• Jeśli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub specjalny element, zakupiony u producenta lub w serwisie.

• Dzieci i zwierzęta domowe nie powinny wchodzić na urządzenie.173

• Nie obsługiwać robota, używając osłony radaru laserowego jako uchwytu.

• Nie używać w środowisku wielokondygnacyjnym bez barier ochronnych (takich jak antresole, otwarte balkony i blaty mebli).

• Nie używać w temperaturach spoza zakresu 0°C–35°C ani w przypadku, gdy na podłożu znajdują się rozlane płyny lub lepkie przedmioty.

• Nie używać do czyszczenia palących się przedmiotów.

• Przed użyciem uporządkować przewody na podłodze, aby nie utrudniały ruchu urządzenia.

• Odsunąć delikatne i drobne przedmioty (np. wazony, plastikowe torby itp.), aby uniknąć szkód na skutek blokady lub kolizji.

• Nie stosować trybu mopa na wykładzinach. W przypadku ścierania mopem podłogi, w okolicach wykładziny podłogowej skongurować wirtualne bariery, czyli strefy zabronione.

• Nie dopuszczać do zbierania przez urządzenie twardych lub ostrych przedmiotów (takich jak resztki materiałów dekoracyjnych, szkło, gwoździe itp.).

• Przed czyszczeniem i konserwacją urządzenia oraz podstawy wyłączyć zasilanie.174

• Nie zostawiać urządzenia odwróconego dołem do góry przez dłuższy czas.

• Jeśli urządzenie ma być transportowane, wyłączyć je i użyć oryginalnego opakowania.

AKUMULATOR I ŁADOWANIE

• Nie używać akumulatora, przewodu zasilającego ani podstawy innych rm.

• Nie wolno demontować, naprawiać ani modykować akumulatora lub podstawy bez zezwolenia.

• Nie umieszczać podstawy z funkcją automatycznego czyszczenia w pobliżu źródła ciepła (np. grzejnika itp.).

• Przed utylizacją urządzenia należy odłączyć zasilanie i wyjąć akumulator.

• Jeśli urządzenie nie będzie używane przez dłuższy czas, należy naładować całkowicie akumulator, wyłączyć urządzenie i umieścić w chłodnym i suchym miejscu.

• Zaleca się ładowanie co najmniej raz w miesiącu.175

Poniższe informacje mają zastosowanie tylko w przypadku utylizacji robota i nie stanowią instrukcji codziennego użytkowania: Substancje chemiczne zawarte we wbudowanym akumulatorze litowo-jonowym urządzenia zanieczyszczają środowisko. Przed utylizacją urządzenia należy wyjąć akumulator i przekazać do specjalistycznego punktu recyklingu akumulatorów. Demontaż akumulatora:

1. Pozostawić robota uruchomionego do momentu,

aż akumulator rozładuje się i nie będzie można go wyczyścić bez dotykania podstawy automatycznego czyszczenia.

3. Zdemontować dolną obudowę robota.

4. Nacisnąć klamrę i wyciągnąć wtyczkę akumulatora,

a następnie wyjąć akumulator.

5. Zdjąć pokrywę akumulatora i wyjąć akumulator.176

• Podczas demontażu akumulatora upewnić się, że jest rozładowany i oddalić się od podstawy.

• Należy zdemontować cały pakiet akumulatora, nie uszkadzając jego obudowy, w przypadku zwarcia lub wycieku niebezpiecznych substancji.

• W przypadku kontaktu skóry z elektrolitem spłukać go dużą ilością wody i natychmiast udać się do lekarza.

WYŁĄCZENIE ODPOWIEDZIALNOŚCI

Na rynku jest dostępnych coraz więcej modeli smartfonów. Wydajność systemu może się różnić w zależności od kombinacji systemu operacyjnego i sposobu jego implementacji w danym modelu telefonu. Zmiany w branży również mogą mieć wpływ. Z tego powodu nie gwarantuje się oczekiwanego działania aplikacji, chociaż w większości przypadków powinna ona działać prawidłowo. Najprawdopodobniej aplikacja będzie działać przez długi czas ze starszym sprzętem i oprogramowaniem, jednak należy aktualizować system operacyjny swojego telefonu, aby mieć pewność, że aplikacja jest w pełni funkcjonalna. Minimalne wymaganie na styczeń 2023 r.:

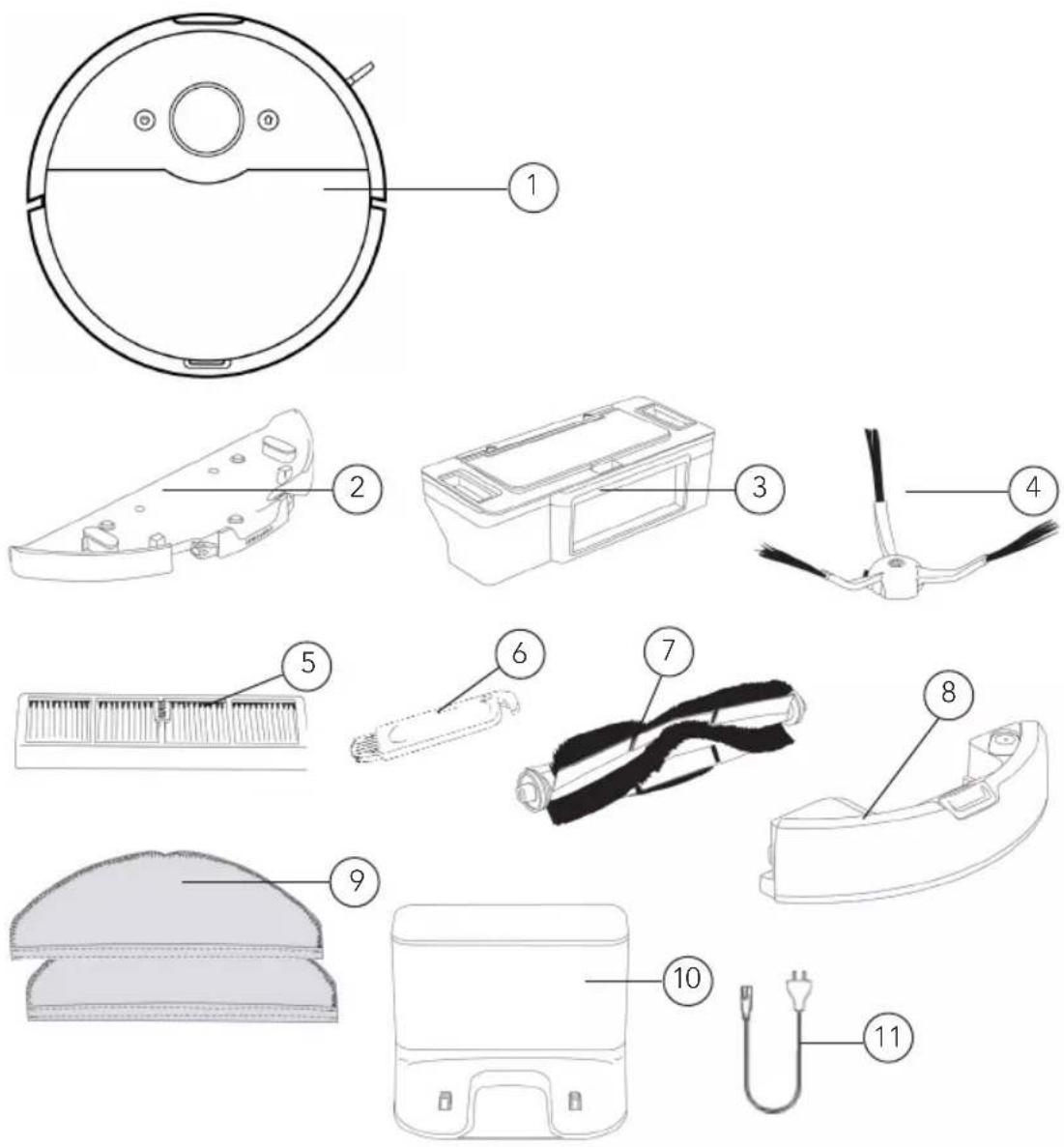

1. Automatyczny odkurzacz

2. Wyjmowana płyta mopa

6. Narzędzie do czyszczenia

11. Przewód zasilania

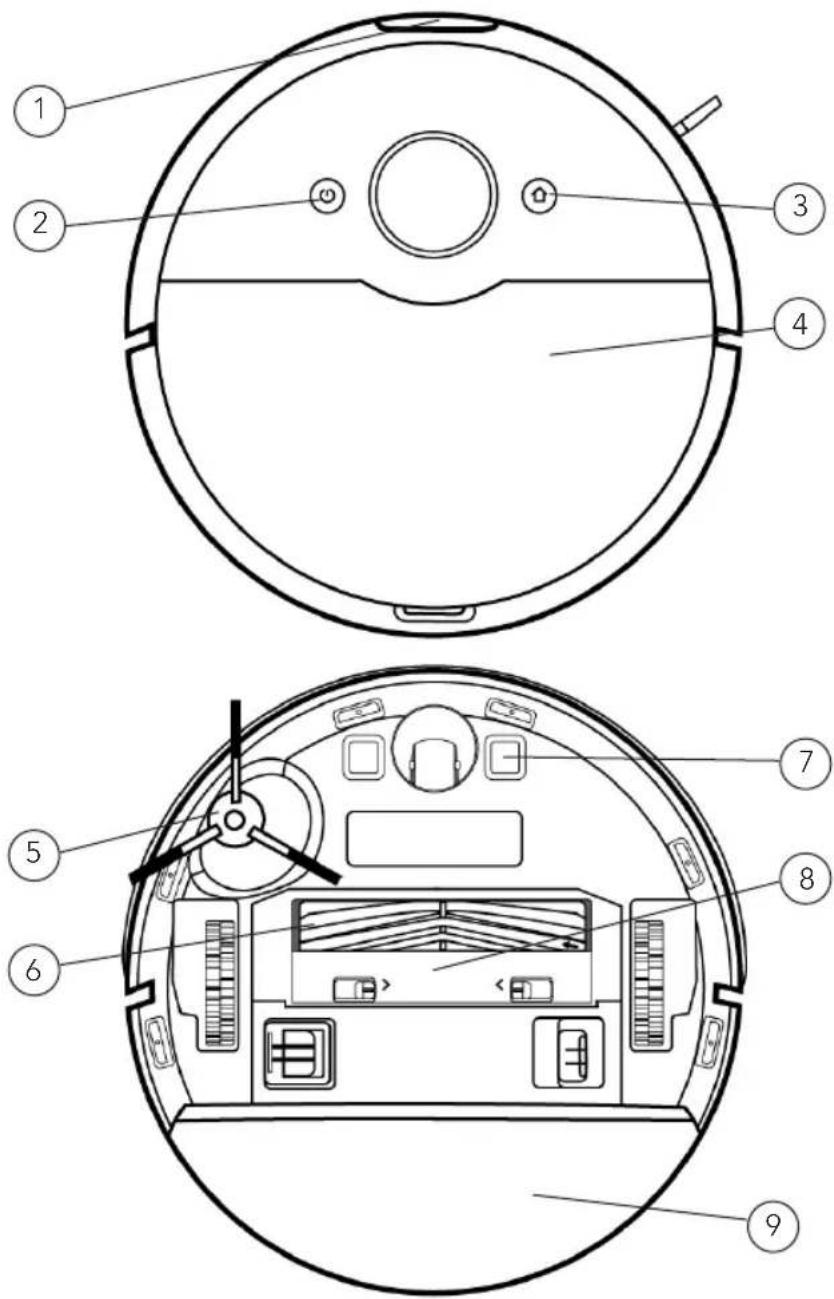

7. Elektrody ładujące

Białe światło jest zawsze włączone Gotowość / Normalna praca / Wi-Fi jest podłączone Białe światło wolno pulsuje Trwa aktualizacja rmware / przywracanie ustawień fabrycznych / uruchamianie Białe światło miga Podłączanie do sieci Żółte światło wolno pulsuje Ładowanie Żółte światło miga Stopień naładowania spadł poniżej 15%, robot jest odłączony od podstawy automatycznego czyszczenia. Czerwone światło miga Stan nieprawidłowy

Włącznik Długie naciśnięcie przez 3 s, włączenie lub wyłączenie zasilania. Krótkie naciśnięcie, start lub przerwa.

Przycisk ładowania Krótkie naciśnięcie podczas pracy, robot wstrzymuje czyszczenie. Krótkie naciśnięcie w trybie wstrzymania, rozpoczęcie ładowania. Krótkie naciśnięcie podczas ładowania, zatrzymanie ładowania.181

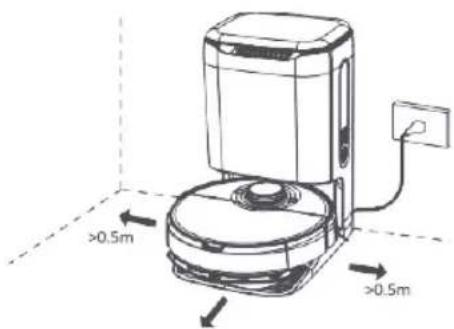

INSTALACJA Aby zainstalować stację ładującą, należy umieścić ją przy ścianie i podłączyć przewód zasilający. Upewnić się, że z przodu i z boku ładowarki jest wystarczająco dużo miejsca. Uwaga:

• Nie wystawiaj pojemnika na kurz na bezpośrednie oddziaływanie promieni słonecznych.

• Na kurz wymaga ponad 1,5 metra wolnej przestrzeni z przodu i ponad 0,5 metra z obu stron.

• Upewnij się, że robot nie zaczepi o przewód zasilający.

WŁĄCZANIE I ŁADOWANIE

Ustaw robota na podstawie i wyrównaj elektrody ładujące ze stykiem ładowania. Na potrzeby codziennego użytkowania można rozpocząć inteligentne ładowanie, naciskając krótko przycisk

• Robot nie uruchomi się, gdy akumulator będzie rozładowany. Ustaw go na podstawie w celu naładowania.

• Robot uruchomi się automatycznie po podłączeniu do bazy i nie będzie można go wyłączyć podczas ładowania. TRYB ZAMIATANIA Włóż mop wzdłuż szczeliny w uchwycie mopa i przymocuj go na rzep. Uwaga: W przypadku zabrudzenia, które wpływa na skuteczność czyszczenia, należy regularnie czyścić pojemnik na kurz.182

1. Włóż mop wzdłuż szczeliny w uchwycie mopa i przymocuj go na rzep.

2. Otwórz pokrywę zbiornika wody, napełnij go, a następnie zamocuj pokrywę.

• Nie używaj detergentów, środków dezynfekujących, środków czyszczących w postaci stałej ani innych środków czyszczących ani nie wlewaj gorącej wody do zbiornika na wodę w przypadku korozji lub uszkodzenia zbiornika na wodę.

• Zabrania się płukania lub namaczania zbiornika na wodę. Metalowy pręt w zbiorniku na wodę powinien być suchy przed przystąpieniem do czyszczenia mopem.

3. Wsuń zbiornik na wodę do dolnej części robota aż do zatrzaśnięcia.

• W przypadku ścierania mopem podłogi, w okolicach wykładziny podłogowej skonguruj wirtualne bariery, czyli strefy zabronione.

• Przed rozpoczęciem zamiatania/czyszczenia mopem usuń wodę nagromadzoną na podłodze. Uchwyt na mop Zapięcie na rzep Mop183

Można wybrać różne tryby czyszczenia i natężenia przepływu wody. TRYB NIE PRZESZKADZAĆ (DND) Po włączeniu trybu Nie przeszkadzać, w robocie nie można korzystać z funkcji kontynuacji od miejsca zatrzymania, zaplanowanego czyszczenia i aktywnego sterowania głosem. Tryb Nie przeszkadzać jest domyślnie aktywowany w godzinach od 22:00 do 9:00. Tryb Nie przeszkadzać można dezaktywować w aplikacji.

TRYB CZYSZCZENIA BEZ MAPY

Jeśli nie ma zapisanej mapy, robot rozpocznie czyszczenie każdej strefy o wymiarach 6 m × 6 m. Jeśli mapa została zapisana, robot automatycznie rozpocznie czyszczenie każdego pomieszczenia na zaplanowanej trasie i powróci do podstawy po zakończeniu.

Po aktywowaniu w aplikacji mapy w pamięci robot zapisuje i aktualizuje mapę po pomyślnym zakończeniu czyszczenia i ładowaniu. Po pomyślnym przejściu ścieżki według mapy można podzielić lub połączyć strefy lub nazwać dowolne pomieszczenie w aplikacji.

TRYB CZYSZCZENIA PRZY ŚCIANACH

Po wybraniu w aplikacji trybu czyszczenia przy ścianach robot automatycznie rozpozna obszar do czyszczenia, rozpocznie czyszczenie wzdłuż ścian, a po zakończeniu czyszczenia automatycznie powróci do podstawy.

OKREŚLONY TRYB CZYSZCZENIA

Gdy obszar do czyszczenia jest określony w aplikacji, robot wyczyści określony obszar. Uwaga: Podczas czyszczenia robot może wyjść poza zdeniowany obszar, dlatego usuń wszelkie przeszkody na podłodze w pobliżu określonego obszaru.

TRYB CZYSZCZENIA PUNKTOWEGO

Po wybraniu w aplikacji trybu czyszczenia punktowego i punktu docelowego robot rozpocznie czyszczenie na prostokątnym obszarze o wymiarach 2 m × 2 m w oparciu o pozycję docelową zdeniowaną na mapie w aplikacji.

TRYB PLANOWEGO CZYSZCZENIA

Użytkownik może zaplanować zadanie czyszczenia w aplikacji, a robot rozpocznie je zgodnie z harmonogramem i powróci do podstawy po zakończeniu zadania. Uwaga: Żadne zaplanowane zadania czyszczenia nie będą wykonywane w czasie, gdy tryb Nie przeszkadzać będzie aktywny.184

Użytkownik może zdeniować w aplikacji wirtualną ścianę/strefę zabronioną, której robot nie będzie przekraczał podczas czyszczenia. Uwaga: Przed skorzystaniem z tej funkcji należy zapisać mapę w aplikacji. Przesunięcie robota lub zmiana środowiska wewnętrznego może spowodować utratę oryginalnej mapy i zdeniowanych wirtualnych ścian/stref zabronionych.

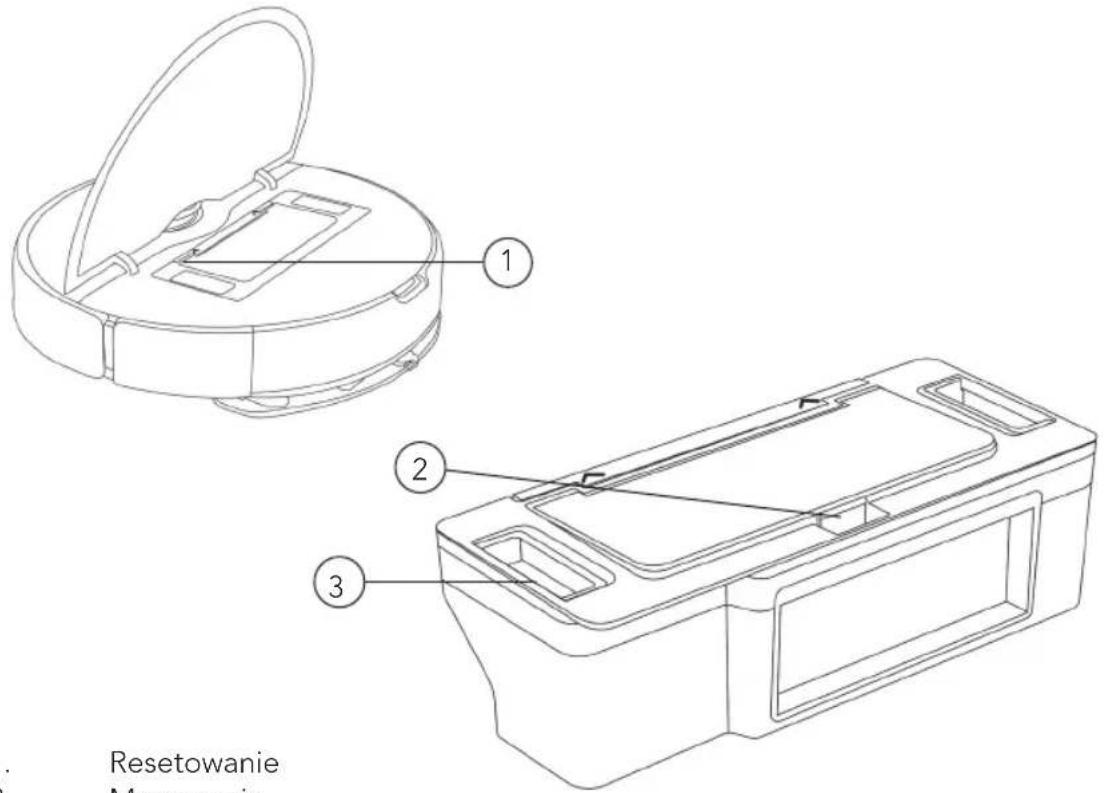

RESETOWANIE/PRZYWRACANIE SYSTEMU

• Naciśnięcie przycisku Reset i przytrzymanie przez 3 sekundy spowoduje nie tylko przywrócenie ustawień fabrycznych, ale także zresetowanie oprogramowania sprzętowego do ostatniej wersji.

• Naciśnięcie przycisku Reset i przytrzymanie przez 10 sekund spowoduje wykasowanie wszystkich informacji dotyczących połączenia sieciowego, informacji o mapach, zaplanowanych zadaniach i porach trybu Nie przeszkadzać, a także przywrócenie domyślnej mocy ssania. Uwaga: Po zresetowaniu/przywróceniu systemu robot musi ponownie połączyć się z aplikacją, a odpowiednie ustawienia w aplikacji zostaną usunięte.

1. Otwórz pokrywę, naciśnij blokadę pojemnika na kurz i wyjmij pojemnik

2. Opróżnij pojemnik na kurz i wyczyść go szczotką

3. Zdejmij pokrywę pojemnika na kurz, wyjmij ltr siatkowy, opróżnij pojemnik i

• Zaleca się czyszczenie pojemnika na kurz co najmniej raz w tygodniu. Przed użyciem osusz pojemnik na kurz i ltr siatkowy (min. 24 godziny)

• Nie myj pojemnika na kurz wodą, ponieważ może to spowodować uszkodzenie elementów elektrycznych. ZBIORNIK NA WODĘ.

1. Jak pokazano na rysunku, naciśnij mocowanie zbiornika i wyciągnij zbiornik

2. Obrócić plastikową pokrywę zbiornika, wylej pozostałą w niej wodę i zamontuj

3. Zamontuj zbiornik prawidłowo, jak pokazano na rysunku.

1. Obróć robota i wykręć śruby mocujące szczotkę boczną.

2. Wyjmij szczotkę boczną i oczyść ją.

3. Zamontuj szczotkę boczną i dokręcić śruby.186

Uwaga: Zaleca się wymianę szczotki bocznej co 3–6 miesięcy, aby zapewnić skuteczność czyszczenia. SZCZOTKA SILIKONOWA

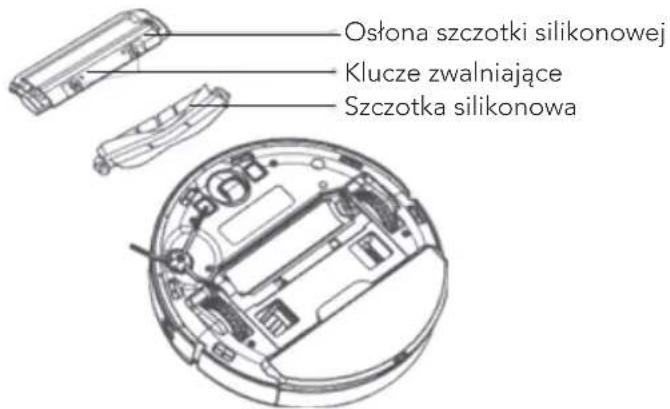

1. Obróć robota, a następnie naciśnij i przytrzymaj dwa przyciski zwalniające, aby

zdjąć silikonową osłonę szczotki.

2. Wyjmij szczotkę główną do góry.

3. Za pomocą ostrza na szczotce przetnij splątane włosy na szczotce silikonowej i

oczyść szczotkę główną.

4. Załóż z powrotem szczotkę główną, szczotkę silikonową i osłonę szczotki

silikonowej, a następnie naciśnij osłonę szczotki silikonowej, aby zamontować ją na miejscu. Uwaga: Zaleca się wymianę szczotki silikonowej co 6–12 miesięcy, aby zapewnić skuteczność czyszczenia.

METODA CZYSZCZENIA SZCZOTKI

Użyć dołączonego narzędzia do czyszczenia. CZUJNIK SPADKU Co 3 miesiące należy czyścić czujnik spadku miękką, suchą ściereczką. Osłona szczotki silikonowej Klucze zwalniające Szczotka silikonowa Przecinanie włosów Czyszczenie brudu Czujnik spadku187

Problem Rozwiązanie Nie można włączyć 1. Rozładowany akumulator

2. Temperatura otoczenia jest zbyt niska

(poniżej 0°C) lub zbyt wysoka (powyżej 35°C) Robot nie rozpoczyna sprzątania Niski poziom naładowania akumulatora. Całkowicie naładować akumulator Robot nie może powrócić na miejsce ładowania

1. Zbyt wiele barier wokół podstawy. Ustawić

podstawę w miejscu o swobodnym dostępie.

2. Robot znajduje się zbyt daleko od

podstawy. Przenieść robota w pobliżu podstawy i spróbować ponownie. Nieprawidłowe działania robota Wyłączyć robota i ponownie włączyć Nietypowy dźwięk podczas pracy Po wyłączeniu urządzenia sprawdzić szczotkę główną, szczotkę boczną, lewe/prawe koła pod kątem ciał obcych, w razie znalezienia — usunąć. Wydajność czyszczenia spada lub pozostaje kurz

1. Pojemnik na kurz jest pełny. Opróżnić

2. Filtr siatkowy jest zablokowany. Wyczyścić

3. Szczotka główna jest zablokowana przez

ciała obce. Wyczyścić główną szczotkę. CZUJNIK OPTYCZNY Robot jest wyposażony w precyzyjny czujnik optyczny: czujnik ToF 3D. Te czujniki należy czyścić miękką, niepylącą ściereczką, aby usunąć z nich wszelkie zabrudzenia i kurz, które w przypadku znacznego nagromadzenia się, mogą negatywnie wpłynąć na wydajność pracy robota. Uwaga: Do czyszczenia czujnika nie wolno używać środków chemicznych, takich jak detergent lub spray.188

Robot jest w trybie offline 1. Słaby sygnał Wi-Fi. Upewnić się, że robot znajduje się w zasięgu sieci Wi-Fi.

2. Połączenie z siecią Wi-Fi nie powiodło

się. Zresetuj połączenie Wi-Fi, pobierz najnowszą aplikację i spróbuj ponownie. Robot nie kontynuuje od punktu zatrzymania

1. Upewnij się, że nie włączono trybu Nie

przeszkadzać, co wyłączy kontynuację w punkcie zatrzymania.

2. Kontynuacja od punktu zatrzymania

nie jest możliwa w przypadku ręcznego uruchomienia ładowania za pomocą aplikacji, przez krótkie naciśnięcie przycisku ładowania lub przez przeniesienie urządzenia do podstawy. Nie można naładować Upewnij się, że wokół podstawy jest wystarczająca ilość miejsca i że elektrody podstawy nie są zabrudzone ani zablokowane Niepowodzenie planowego czyszczenia

1. Upewnij się, że sprzęt jest podłączony

do sieci; odłączenie od sieci wyłączy synchronizację i zaplanowane zadanie czyszczenia.

2. Upewnij się, że nie włączono trybu Nie

przeszkadzać, co spowoduje wyłączenie zaplanowanego czyszczenia. Robot jest zawsze offline Upewnij się, że konguracja sieci w robocie jest prawidłowa oraz że robot znajduje się zawsze w zasięgu sygnału Wi-Fi. Robot nie łączy się z aplikacją Upewnij się, że robot i podstawa znajdują się w obszarze o dobrym sygnale Wi-Fi; zresetuj sieć Wi-Fi zgodnie z krokami opisanymi w Instrukcji obsługi, a następnie ponownie przeprowadź parowanie.189

Problem Rozwiązanie Ustaw robota na poziomym podłożu i uruchom go. Wykryto, że robot jest nachylony. Ustaw robota na poziomym podłożu i uruchom go lub wykonaj poziomowanie w aplikacji, a następnie uruchom ponownie robota. Ustaw robota na podłodze, aby rozpocząć Koło jest zawieszone. Przesuń w nowe położenie, aby rozpocząć. Po przemieszczeniu na dużą odległość ponownie rozpocznij zadanie czyszczenia Ręczne przemieszczenie robota spowoduje niepowodzenie w podążaniu trasą. Rozpocznij ponownie zadanie czyszczenia. Radar laserowy jest zaplątany lub zablokowany. Wyczyść go. Wokół radaru zaplątały się włókna. Usuń wszelkie włókna. Przed uruchomieniem upewnij się, że czujnik laserowy nie jest zablokowany. Czujnik laserowy jest przesłonięty lub zablokowany przez ciała obce. Usuń przeszkodę lub ciało obce. Jeśli usunięcie nie jest możliwe, przesuń robota, a następnie uruchom go. Upewnij się, że czujnik rozpoznawania optycznego nie jest zablokowany. Czujnik rozpoznawania optycznego jest przesłonięty lub zablokowany przez ciała obce. Usuń przeszkodę lub ciało obce. Jeśli usunięcie nie jest możliwe, przesuń robota, a następnie uruchom go. Sprawdź, czy czujnik rozpoznawania optycznego nie jest przesłonięty. Czujnik rozpoznawania optycznego jest przesłonięty lub zablokowany przez ciała obce. Usuń przeszkodę lub ciała obce. Jeśli nie można go wyczyścić, przenieś urządzenie w nowe miejsce, aby rozpocząć. Wyczyść czujnik spadku i przesuń urządzenie w nowe miejsce, aby je uruchomić. Robot nie znajduje się na podłożu. Przestaw robota i ponownie uruchom go. Czujnik spadku jest brudny. Wyczyść czujnik spadku Sprawdź czujnik kolizji i usuń wszelkie ciała obce. Czujnik kolizji jest zablokowany. Usuń ciała obce, stukając w czujnik. Jeśli nie ma ciał obcych, przestaw robota i uruchom go ponownie.190

Wyczyść brzegowy czujnik podczerwieni. Brzegowy czujnik podczerwieni może być przesłonięty przez ciała obce. Wyczyść go. Awaria czujnika TOF. Sprawdź czujnik i wyczyść go. Przedni czujnik może być przesłonięty przez ciała obce. Wyczyść go. Wyczyść powierzchnie przedniej części robota i dolny czujnik, aby usunąć kurz. Czujnik przedni, brzegowy czujnik podczerwieni lub czujnik spadku jest zakurzony. Wyczyść go. Awaria czujnika spadku. Wyczyść czujnik, przenieś urządzenie w nowe miejsce i uruchom je. Czujnik spadku może być przesłonięty przez ciała obce lub zabrudzony. Wyczyść czujnik, przenieś urządzenie w nowe miejsce i uruchom je. Radar laserowy jest zablokowany. Sprawdź radaru laserowy Radar na górnej wieży jest zablokowany i prowadzenie nie działa. Usuń blokadę. Pojemnik na kurz nie był czyszczony przez długi czas. Wyczyść go niezwłocznie. Pojemnik na kurz jest pełny. Opróżnij go. Wykryto wirtualną ścianę lub strefę zabronioną. Przesuń robota poza tę strefę. Robot stoi przy wirtualnej ścianie lub w stree zabronionej. Usuń go z tej strefy. Urządzenie jest zablokowane. Usuń wszelkie przeszkody wokół urządzenia i spróbuj ponownie. Ustaw urządzenie z powrotem na podstawie. Robot jest zablokowany przez przeszkodę. Usuń wszelkie przeszkody. Robot nie może znaleźć podstawy. Ustaw go ręcznie na podstawie. Wykryto nowe środowisko. Uruchom ponownie zadanie czyszczenia. Robot znajduje się w nowym środowisku i jeszcze nie utworzono żadnej mapy. Uruchom ponownie zadanie odkurzania.191

GWARANCJA Firma Wilfa udziela 5-letniej gwarancji na ten produkt od dnia zakupu. Gwarancja obejmuje wady produkcyjne lub wady powstałe w okresie gwarancyjnym. W przypadku roszczeń z tytułu gwarancji dowodem dla sprzedawcy jest paragon lub inny dokument potwierdzający zakup. Gwarancja obejmuje wyłącznie produkty zakupione i używane na potrzeby indywidualnych gospodarstw domowych. Komercyjna eksploatacja produktu powoduje unieważnienie gwarancji. Gwarancja zostanie unieważniona w przypadku niewłaściwego używania produktu, niedbałości, postępowania niezgodnego z instrukcjami podanymi przez rmę Wilfa, a także w przypadku modykacji produktu lub jego nieautoryzowanej naprawy. Gwarancja nie obejmuje ponadto normalnego zużycia, użycia niezgodnego z przeznaczeniem, braku konserwacji, podłączenia do nieprawidłowego napięcia elektrycznego oraz:

• Przeciążenia produktu

• Części, które zużywają się w wyniku normalnej eksploatacji

• Części, które należy regularnie wymieniać (np. ltr, akumulator itp.) Instrukcja obsługi jest także dostępna na naszej stronie internetowej: wilfa.com193

Rozmiar 358 x 97 mm Moc znamionowa 80 W Napięcie znamionowe 14,6 V/ 14,8 V Napięcie ładowania 20 V Pojemność akumulatora 5200 mAh

POMOC TECHNICZNA I CZĘŚCI ZAMIENNE

Aby uzyskać pomoc techniczną, odwiedź stronę obsługi klienta/pomocy tech- nicznej w naszej witrynie wilfa.com. Znajdziesz tam często zadawane pytania, listy części zamiennych, porady i wskazówki oraz wszystkie dane kontaktowe.

MOŻLIWOŚĆ RECYKLINGU

Ten znak wskazuje, że w Unii Europejskiej to urządzenie nie może być wyrzucane wraz z odpadami z gospodarstw domowych. Aby zapobiec możliwemu skażeniu środowiska lub zagrożeniom dla zdrowia ludzi z uwagi na niekontrolowaną utylizację odpadów, należy odpowiedzialnie przekazać je do recyklingu w celu promocji zrównoważonej gospodarki zasobami materiałowymi w zakresie ponownego użycia. Aby pozbyć się urządze- nia po okresie eksploatacji, należy skorzystać z właściwego punktu zbiórki lub skontaktować się ze sprzedawcą, od którego kupiono produkt. W ten sposób produkt zostanie bezpłatnie przekazany do recyklingu bezpiecznego dla środo- wiska.194
