Typ produktu	Czujnik tlenku węgla (CO)
Marka	Alecto
Model	COA2650
Zasilanie	2 baterie LR6 1,5 V AA alkaliczne wysokiej energii
Czułość	30 ppm, 50 ppm, 100 ppm, 300 ppm
Czasy alarmu	Brak alarmu przed upływem 120 min przy 30 ppm; alarm między 60-90 min przy 50 ppm, 10-40 min przy 100 ppm, 3 min przy 300 ppm
Pobór w trybie czuwania	< 30 µA
Pobór w trybie alarmu	< 45 mA
Moc akustyczna alarmu	> 85 dB przy 3 m
Temperatura pracy	-10 °C do +40 °C
Wilgotność pracy	0 do 95 % RH
Typ	Typ B (wyjście niekontrolowane)
Żywotność czujnika	10 lat
Wyświetlacz	Cyfrowy wyświetlacz pokazujący stężenie w ppm
Wskaźniki świetlne	Zielona dioda LED (Power), żółta dioda LED (Fault i Life), czerwona dioda LED (Alarm)
Norma	EN50291
Autotest	Regularny automatyczny, test ręczny za pomocą przycisku TEST
Konserwacja	Czyścić miękką szmatką lub szczotką odkurzacza; nie używać chemikaliów
Bezpieczeństwo	Nigdy nie ignorować alarmu; opuścić pomieszczenie, przewietrzyć, skontaktować się z profesjonalistą
Części zamienne i naprawialność	Brak części wymiennych; wymienić całe urządzenie po zakończeniu żywotności (10 lat)

Często zadawane pytania - COA2650 ALECTO

Gdzie zamontować czujnik CO Alecto COA2650?

Zainstaluj go w miejscu, gdzie alarm jest słyszalny z sypialni. W pomieszczeniu z urządzeniem spalającym paliwo umieść go w odległości 1-3 metrów od urządzenia, co najmniej 60 cm od ścian i sufitów. W sypialni na wysokości oddychania. Unikaj narożników, miejsc za meblami/zasłonami, w pobliżu otworów wentylacyjnych oraz w wilgotnych pomieszczeniach.

Co zrobić, gdy alarm się włączy?

Natychmiast otwórz drzwi i okna, wyprowadź wszystkich mieszkańców na świeże powietrze. Nie wchodź do środka, dopóki źródło CO nie zostanie zidentyfikowane i usunięte. Skontaktuj się z profesjonalnym instalatorem, aby sprawdził urządzenia spalające paliwo.

Jak przetestować czujnik?

Naciśnij przycisk TEST na kilka sekund. Diody Power, Fault i Life zaświecą się na krótko, dioda Alarm mignie 4 razy, a 4 sygnały dźwiękowe zostaną wyemitowane. Wykonuj ten test przynajmniej raz w miesiącu.

Kiedy i jak wymienić baterie?

Wymień baterie, gdy dioda Fault miga i słychać krótki sygnał dźwiękowy co 40 sekund. Użyj dwóch alkalicznych baterii 1,5 V AA (LR6) wysokiej energii. Baterie wielokrotnego ładowania nie są odpowiednie. Zdejmij czujnik z płyty montażowej, wymień baterie zgodnie z biegunowością.

Co oznacza wyświetlacz 'Err'?

Wyświetlacz 'Err' oznacza błąd czujnika. Dioda Fault miga dwa razy co 40 sekund i emitowane są dwa sygnały dźwiękowe. Może to być spowodowane wadliwym czujnikiem lub narażeniem na gazy chemiczne. Pozostaw czujnik na świeżym powietrzu na 24 godziny; jeśli problem utrzymuje się, wymień urządzenie.

Jaka jest żywotność czujnika?

Żywotność czujnika wynosi 10 lat. Po tym czasie na wyświetlaczu pojawi się 'End', a dioda Life miga z 3 sygnałami na minutę. Należy wymienić cały czujnik, czujnik nie jest wymienny.

Czy czujnik można używać w łazience?

Nie, nigdy nie instaluj czujnika w wilgotnym pomieszczeniu, takim jak łazienka. Wilgoć może uszkodzić czujnik. Zakres wilgotności roboczej wynosi 0-95% RH, ale stałe narażenie na wilgoć nie jest zalecane.

Jakie substancje mogą powodować fałszywe alarmy?

Gazy chemiczne takie jak alkohol, metan, propan, etanol, aerozole (lakier, dezodorant), farby, rozpuszczalniki, środki czyszczące i spaliny mogą wywołać fałszywe alarmy lub uszkodzić czujnik. Unikaj używania tych produktów w pobliżu.

Czy czujnik zastępuje czujnik dymu?

Nie, czujnik CO nie zastępuje czujnika dymu. Jest przeznaczony wyłącznie do wykrywania tlenku węgla. Dla pełnej ochrony zainstaluj oba typy czujników.

Jak czyścić czujnik?

Czyść go raz w miesiącu miękką szmatką lub szczotką odkurzacza, aby usunąć kurz. Nigdy nie używaj środków czyszczących, detergentów, odświeżaczy powietrza ani farby, ponieważ mogą zablokować otwory czujnika.

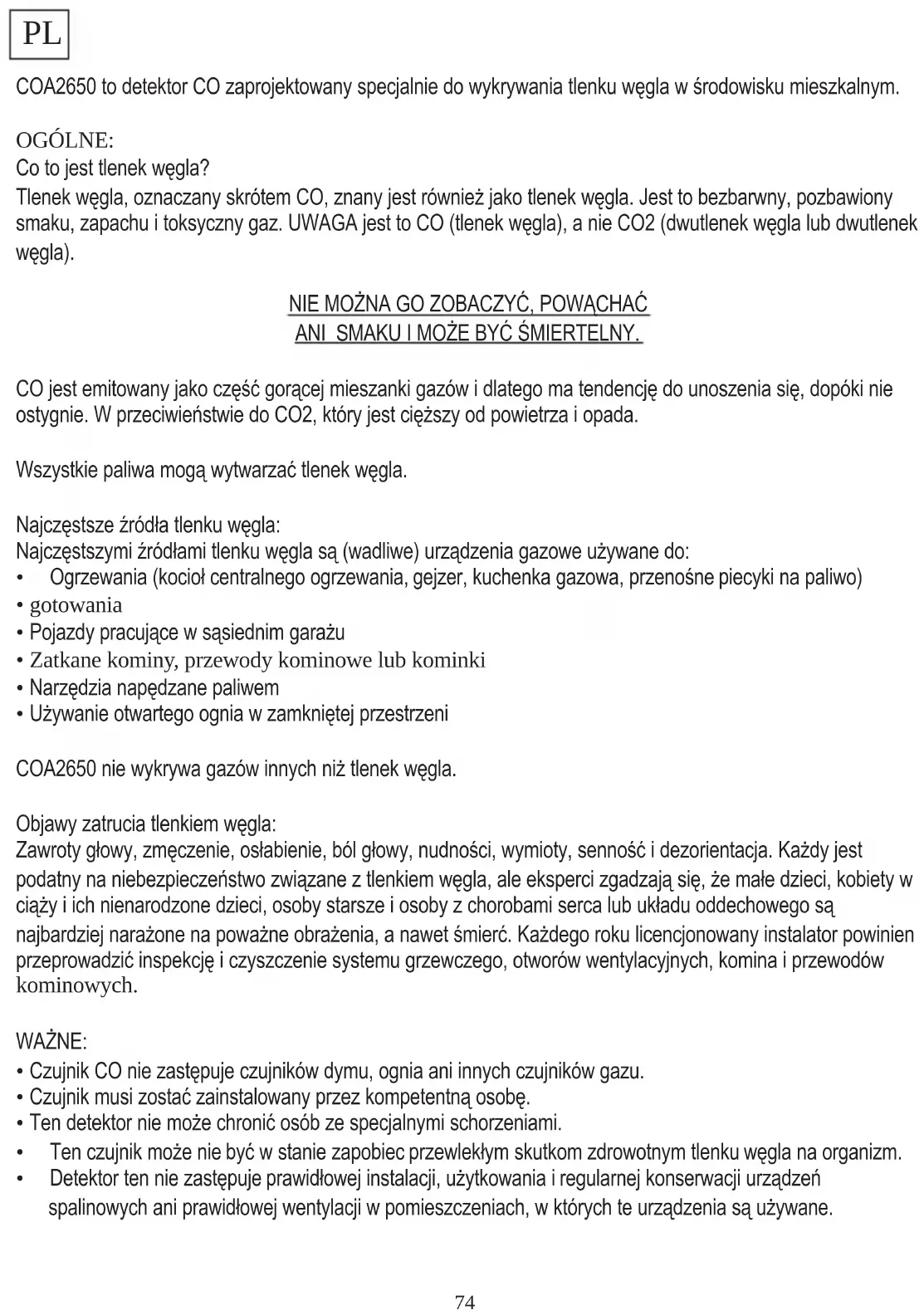

INSTRUKCJA OBSŁUGI COA2650 ALECTO

COA2650 to detektor CO zaprojektowany specjalnie do wykrywania tlenku węgla w środowisku mieszkalnym.

OGÓLNE:

Co to jest tlenek węgla?

Tlenek węgla, oznaczany skrótem CO, znany jest również jako tlenek węgla. Jest to bezbarwny, pozbawiony smaku, zapachu i toksyczny gaz. UWAGA jest to CO (tlenek węgla), a nie CO2 (dwutlenek węgla lub dwutlenek węgla).

NIE MOŻNA GO ZOBACZYĆ, POWĄCHAĆ ANI SMAKU I MOŻE BYĆ ŚMIERTELNY.

CO jest emitowany jako część gorącej mieszanki gazów i dlatego ma tendencję do unoszenia się, dopóki nie ostygnie. W przeciwieństwie do CO2, który jest cięższy od powietrza i opada.

Wszystkie paliwa mogą wytwarzać tlenek węgla.

Najczęstsze źródła tlenku węgla:

Najczęstszymi źródłami tlenku węgla są (wadliwe) urządzenia gazowe używane do:

• Ogrzewania (kocioł centralnego ogrzewania, gejzer, kuchenka gazowa, przenośne piecyki na paliwo)
• gotowania
• Pojazdy pracujące w sąsiednim garażu
• Zatkane kominy, przewody kominowe lub kominki
• Narzędzia napędzane paliwem
• Używanie otwartego ognia w zamkniętej przestrzeni

COA2650 nie wykrywa gazów innych niż tlenek węgla.

Objawy zatrucia tlenkiem węgla:

Zawroty głowy, zmęczenie, osłabienie, ból głowy, nudności, wymioty, senność i dezorientacja. Każdy jest podatny na niebezpieczeństwo związane z tlenkiem węgla, ale eksperci zgadzają się, że małe dzieci, kobiety w ciąży i ich nienarodzone dzieci, osoby starsze i osoby z chorobami serca lub układu oddechowego są najbardziej narażone na poważne obrażenia, a nawet śmierć. Każdego roku licencjonowany instalator powinien przeprowadzić inspekcję i czyszczenie systemu grzewczego, otworów wentylacyjnych, komina i przewodów kominowych.

WAŻNE:

• Czujnik CO nie zastępuje czujników dymu, ognia ani innych czujników gazu.
• Czujnik musi zostać zainstalowany przez kompetentną osobę.
• Ten detektor nie może chronić osób ze specjalnymi schorzeniami.
• Ten czujnik może nie być w stanie zapobiec przewlekłym skutkom zdrowotnym tlenku węgla na organizm.

• Detektor ten nie zastępuje prawidłowej instalacji, użytkowania i regularnej konserwacji urządzeń spalinowych ani prawidłowej wentylacji w pomieszczeniach, w których te urządzenia są używane.

• Zaleca się testowanie detektora CO co miesiąc za pomocą przycisku „TEST/MENU” na detektorze CO.

• Ten alarm CO będzie alarmował tylko wtedy, gdy w czujniku znajduje się tlenek węgla. Dlatego możliwe jest, że tlenek węgla znajduje się w innych miejscach, ale alarm się nie włączy.
• Jeśli alarm się włączy, oznacza to, że obecny jest potencjalnie niebezpieczny poziom tlenku węgla! Tlenek węgla może być śmiertelnie niebezpieczny!

ALARM

CO cocentratie	Okres wdychania i objawy
50PPM	Maksymalne stężenie, które zdrowa osoba dorosła może wytrzymać w ciągu 8 godzin.r.
200PPM	Po 2-3 godzinach łagodny ból głowy, osłabienie, zawroty głowy, nudności
400PPM	W ciągu 1-2 godz. ból głowy na czole; po 3 godz. zagrożenie życia.
800PPM	W ciągu 45 minut zawroty głowy, nudności, drgawki; Utrata przytomności w ciągu 2 godzin; Śmierć w ciągu 2-3 godzin..
1600PPM	W ciągu 20 minut ból głowy, zawroty głowy, nudności; Śmierć w ciągu 1 godziny.
3200PPM	W ciągu 5-10 min, ból głowy, zawroty głowy, nudności; Śmierć w ciągu 25-30 min.
6400PPM	W ciągu 1-2 min. ból głowy, zawroty głowy, nudności; Śmierć w ciągu 10-15 min.
12800PPM	Śmierć w ciągu 1-3 min.

Włączenie się alarmu CO może oznaczać obecność tlenku węgla (CO), który może spowodować śmierć. Dlatego nie należy ignorować tego alarmu.

Przy zmierzonej wartości 30 ppm lub wyższej COA2650 włączy alarm. Dioda LED „ALARM” będzie teraz migać 4x szybko w krótkich odstępach czasu i jednocześnie rozlegnie się ostrzegawczy sygnał dźwiękowy. Na wyświetlaczu pojawi się zmierzona wartość. Gdy stężenie tlenku węgla spadnie poniżej 30 ppm, alarm wyłączyć się.

Co należy zrobić, gdy włączy się alarm:

1. Otworzyć drzwi i okna i natychmiast wyjść na świeże powietrze. Sprawdź, czy wszyscy opuścili pomieszczenie.
2. Wezwać uznanego instalatora, aby sprawdził źródło spalania (urządzenie gazowe/olejowe), które może być przyczyną alarmu CO, pod kątem prawidłowego działania, stanu konserwacji i przeglądów.
3. Nie należy ponownie wchodzić do budynku, dopóki przyczyna nie zostanie usunięta, a pomieszczenia nie zostaną odpowiednio przewietrzone.

Jeśli alarm się włączy, a źródło nie jest jasne, należy zawsze zakładać, że stężenie CO jest zbyt wysokie. Natychmiast wykonaj powyższe kroki opisane w punkcie „Co zrobić, gdy włączy się alarm”.

Zalecane miejsca montażu COA2650

Ogólne:

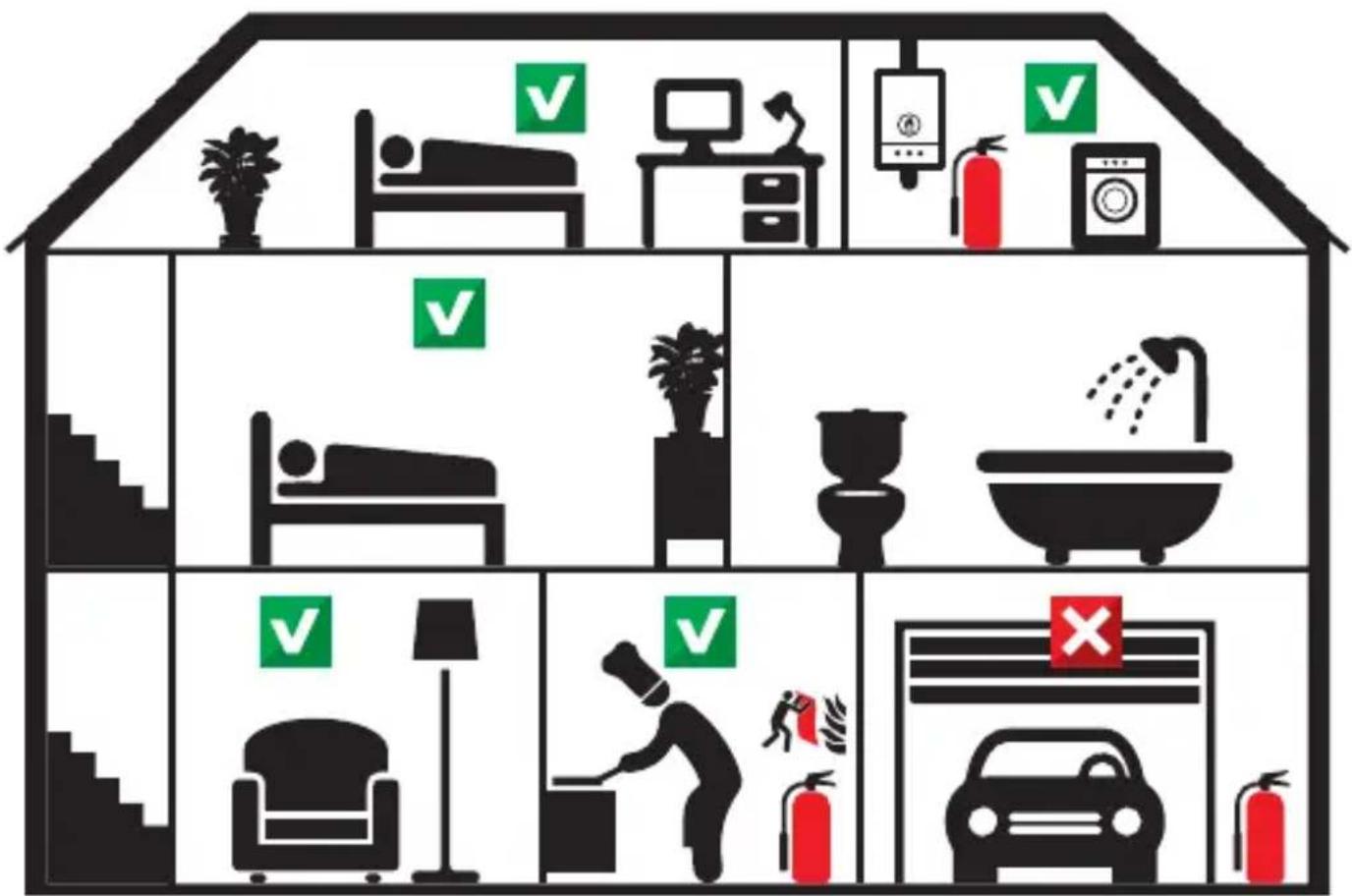

• Czujnik CO należy zainstalować w miejscu, z którego alarm będzie słyszalny w sypialniach.
• Zaleca się zainstalowanie detektora CO na każdym piętrze w domu wielopiętrowym.
• Czujnik CO należy zainstalować w miejscu, w którym można łatwo przeprowadzić comiesięczny test.
• Zalecamy zawieszenie detektora CO w każdym pomieszczeniu z urządzeniem spalinowym w pobliżu wylotu powietrza z urządzenia.

DOSTĘPNE RÓWNIEŻ

Gaśnica Koc gaśniczy

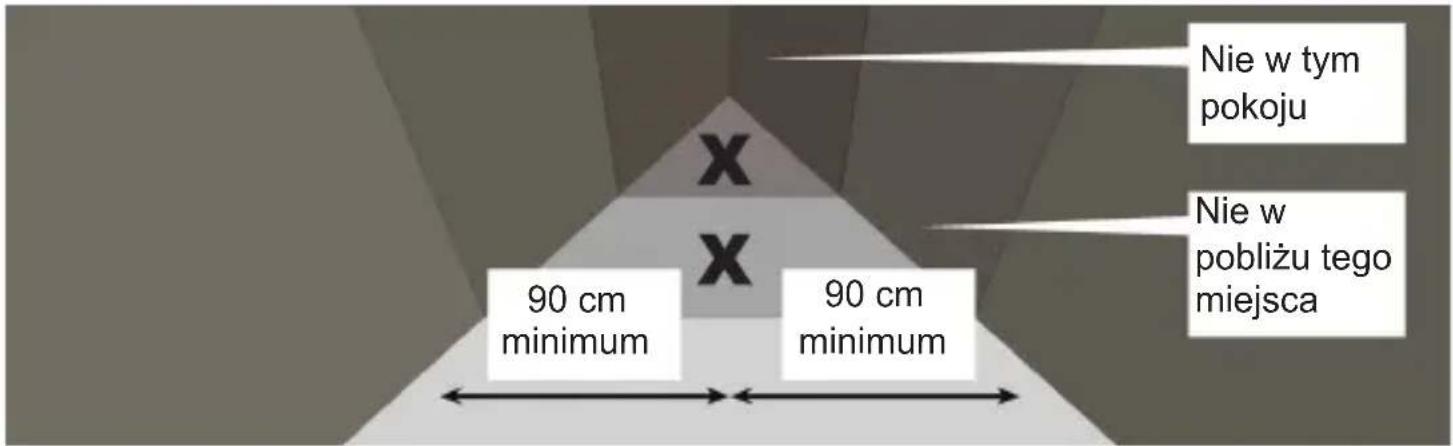

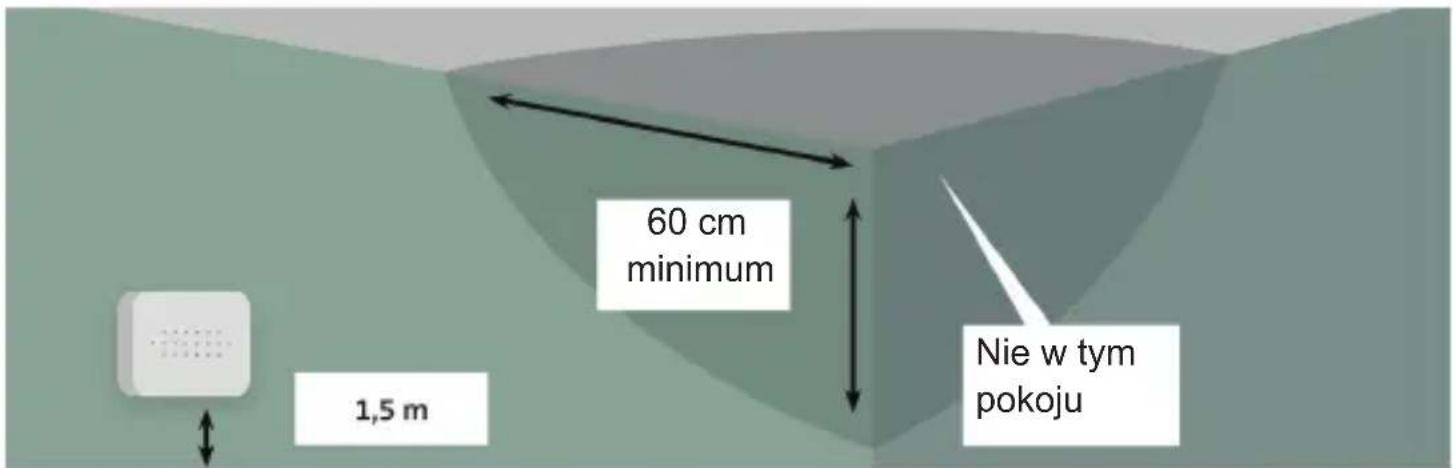

Nie w tym pokoju Nie w pobliżu tego miejsca 90 cm minimum 90 cm minimum

60 cm minimum 1,5 m Nie w tym pokoju

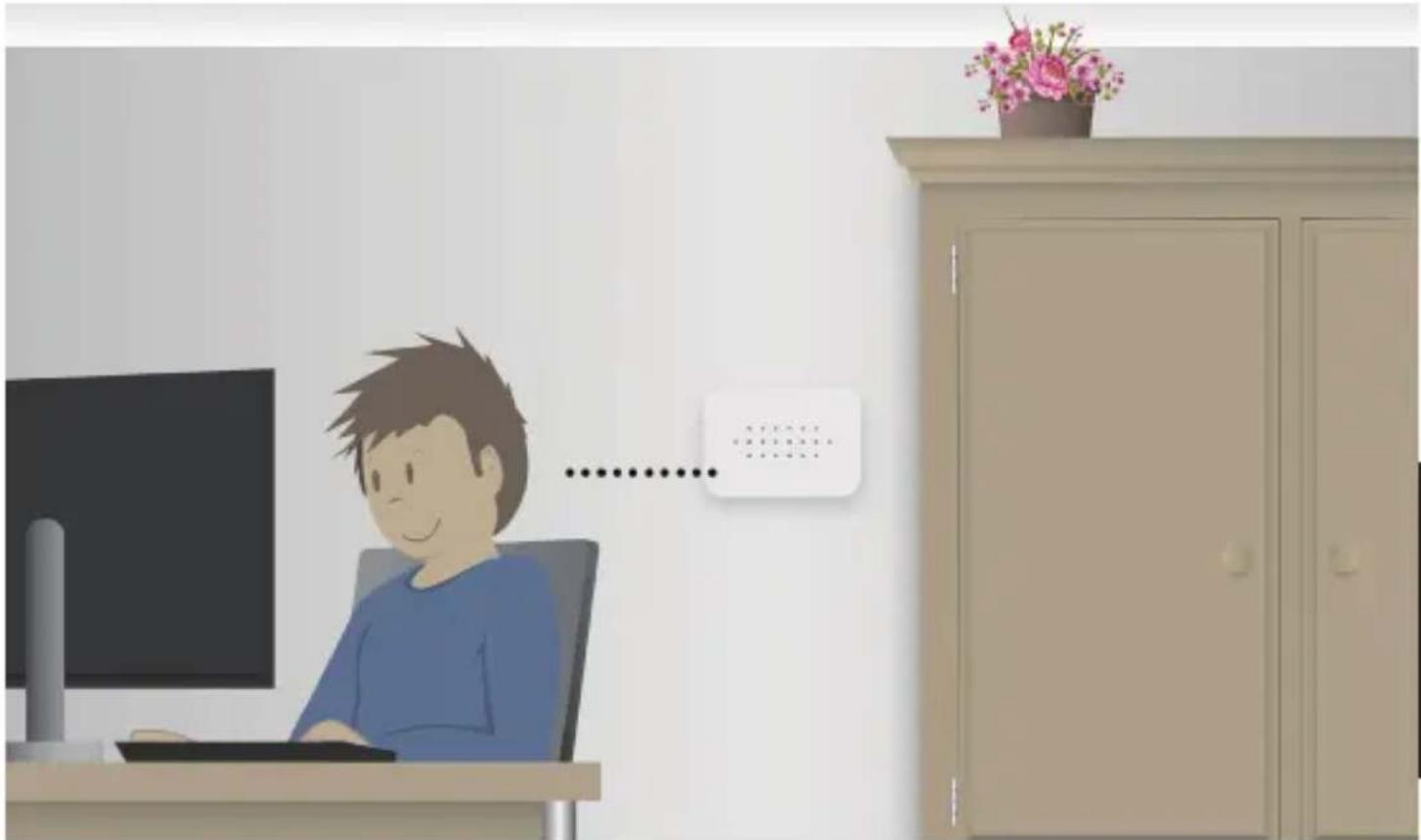

W pomieszczeniu bez urządzenia do spalania:

• Czujnik CO najlepiej instalować w pomieszczeniach bez urządzeń spalinowych na wysokości umożliwiającej oddychanie.
• Nie instaluj czujnika CO w kalenicy, narożniku pomieszczenia, na sklepieniach lub dachach dwuspadowych.
• Czujnik CO należy zainstalować w odległości 60 centymetrów od otaczających ścian i sufitów.

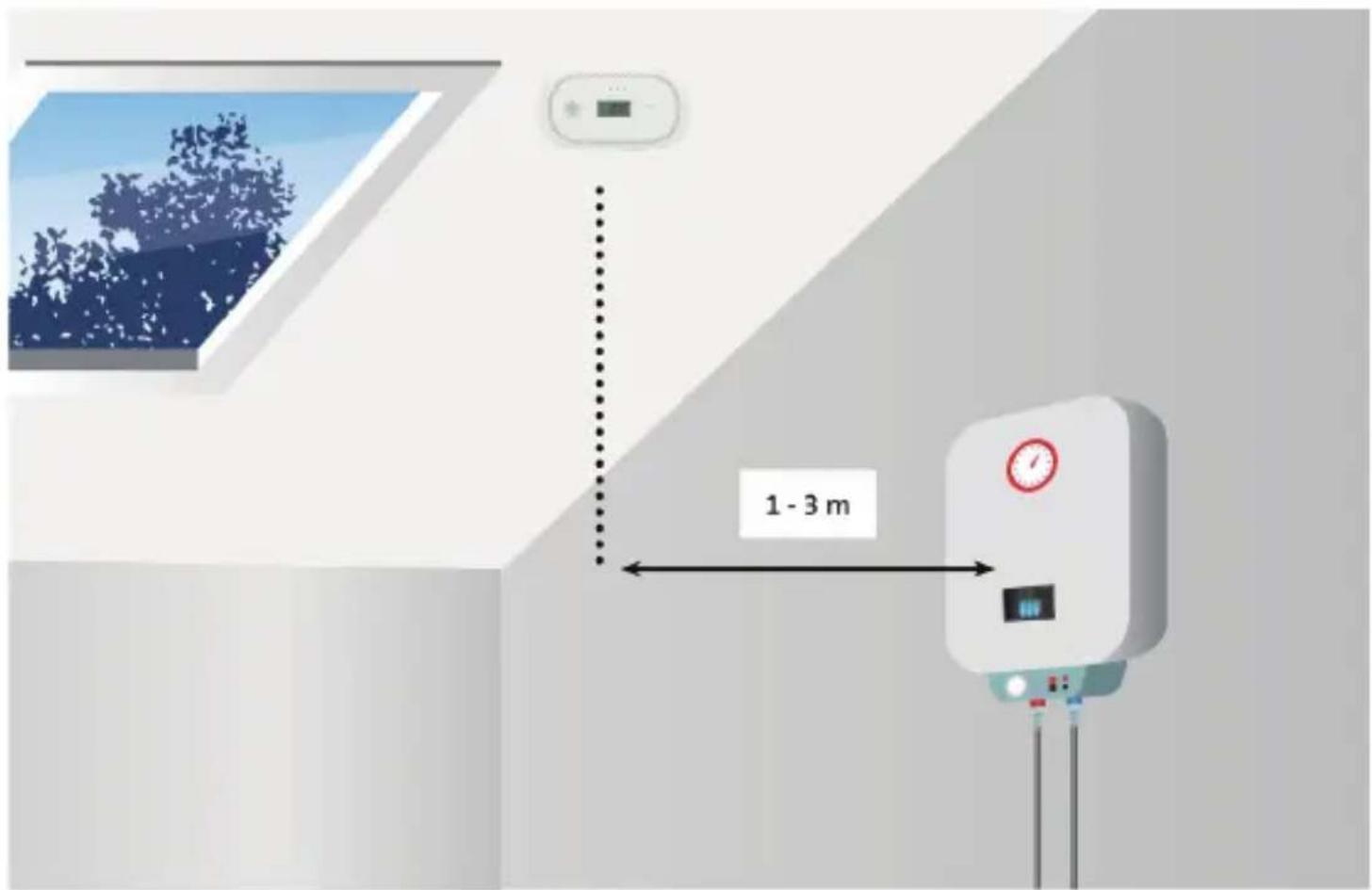

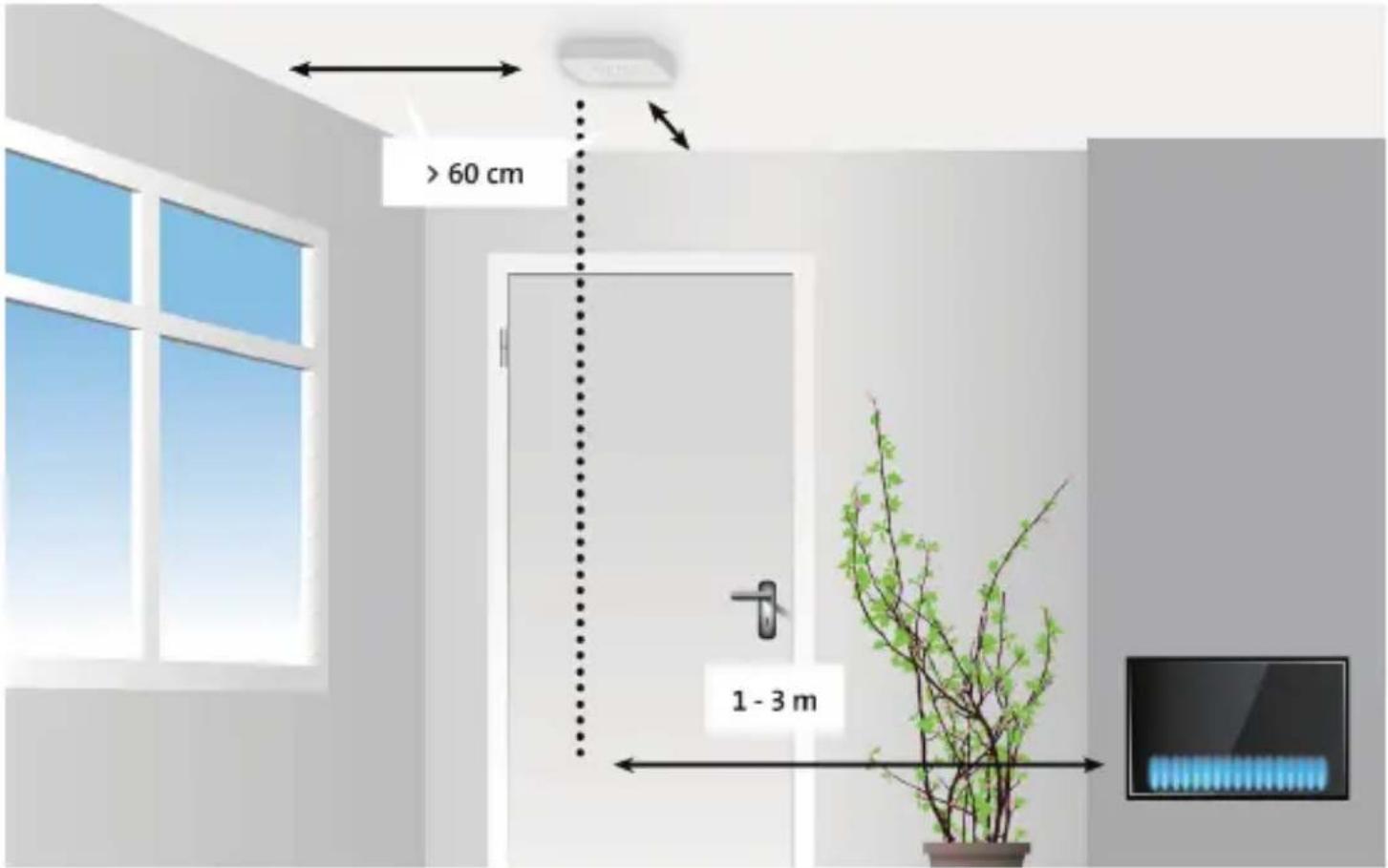

W pomieszczeniu z urządzeniem spalinowym

• Zainstaluj detektor CO w odległości od 1 do 3 metrów od wszystkich urządzeń spalinowych w strumieniu powietrza z urządzenia spalinowego.
• Nie instaluj detektora CO w kalenicy, narożniku pomieszczenia, na sklepieniach lub dachach dwuspadowych.
• Czujnik CO należy instalować w małych pomieszczeniach (<4m3) tuż poza nimi.
• Czujnik CO należy zainstalować w odległości 60 centymetrów od otaczających ścian. W pomieszczeniach z urządzeniami spalinowymi możliwy jest montaż zarówno na ścianach, jak i na suficie.

> 60 cm 1 - 3 m

1 - 3 m

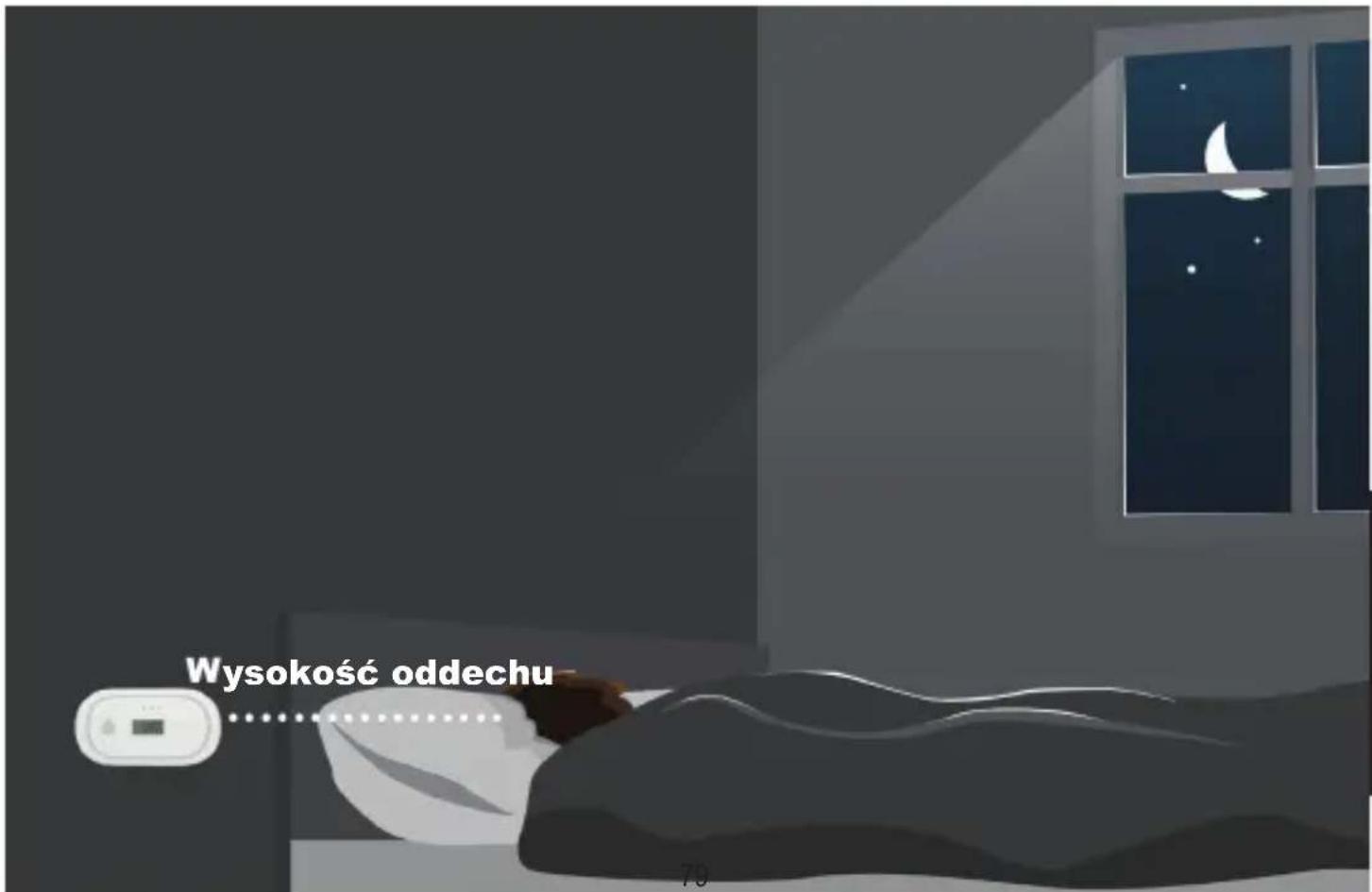

W sypialniach:

• Czujnik CO należy instalować w sypialniach na poziomie oddechu podczas snu.
• Nie instaluj detektora CO w kalenicy, rogu pomieszczenia lub na sklepionych sufitach lub dachach dwuspadowych.

Wysokość oddechu 70

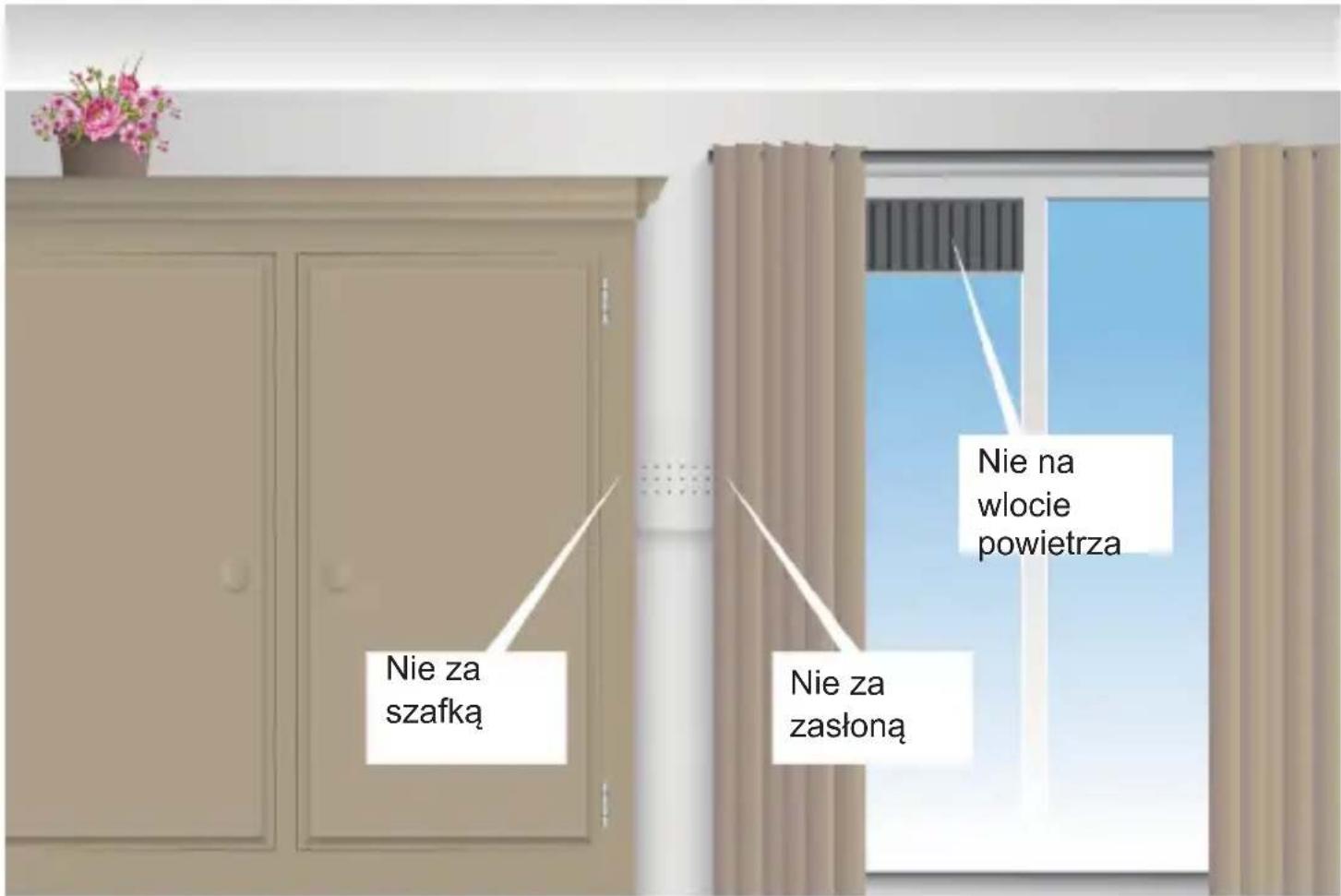

Nie za szafką Nie za zasłoną Nie na wlocie powietrza

NALEŻY UNIKAĆ NASTĘPUJĄCYCH MIEJSC INSTALACJI:

• Nie należy instalować detektora CO w miejscach, w których występują zawirowania powietrza pochodzące od wentylatorów sufitowych.
• Nie należy instalować czujnika CO w pobliżu otworów wentylacyjnych.
• Nie należy instalować czujnika CO w pobliżu drzwi i okien wychodzących na zewnątrz.
• Nie należy instalować detektora CO w pobliżu bardzo zakurzonych, brudnych lub zatłuszczonych miejsc, takich jak kotłownie (<4m3) lub pomieszczenia gospodarcze. Kurz, tłuszcz i chemia gospodarcza mogą wpływać na działanie czujnika.
• Czujnik CO należy instalować w odległości co najmniej 0,5 metra od lamp wyładowczych (fluorescencyjnych halogenowych) ze względu na zakłócenia elektroniczne, które mogą powodować fałszywe alarmy.
• Nie należy instalować czujnika CO w wilgotnych i mokrych pomieszczeniach, takich jak łazienka.
• Nie należy instalować czujnika CO w miejscach, w których temperatura jest niższa niż -10°C lub wyższa niż +40°C.
• Nie instaluj czujnika CO w miejscu, w którym wilgotność jest wyższa niż 93% wilgotności względnej.
• Nie instaluj czujnika CO za zasłonami lub meblami. Tlenek węgla musi mieć możliwość dotarcia do czujnika, aby był prawidłowo wykrywany.
• Nigdy nie instaluj czujnika CO płasko na stole lub podobnej powierzchni.
• Nie instaluj czujnika CO w pomieszczeniach, w których używane są aerozole (lakier do włosów, deo).

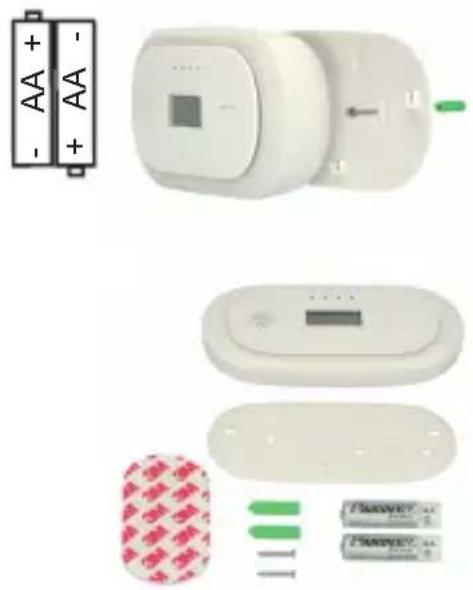

INSTALACJA:

1. Włóż dostarczone baterie do detektora CO.

A. Zsuń płytkę montażową.
B. Włóż 2 baterie AA, przestrzegając biegunowości. (Wysokoenergetyczne baterie alkaliczne 1,5 V AA - LR6) (baterie wielokrotnego ładowania nie są odpowiednie).
C. Diody POWER, FAULT i ALARM zaświecą się na 0,5 sekundy, a detektor wyemituje krótki sygnał dźwiękowy. Po 120 sekundach detektor CO jest aktywny.

1. Zamontuj płytę montażową w odpowiednim miejscu. Użyj dostarczonych kołków i wkrętów lub taśmy dwustronnej.

2. W razie potrzeby wykonaj pierwszy test, krótko naciskając przycisk testowy. Patrz także sekcja „Testowanie”.

3. Teraz umieść detektor CO na płycie montażowej i przesuń go w dół, aż zatrzaśnie się na swoim miejscu. Jeśli nie włóżono baterii, montaż detektora CO na płycie montażowej jest niemożliwy.

4. Instalacja została zakończona.

1. Co 40 sekund dioda LED „POWER” zapala się na krótko, aby pokazać, że detektor działa.

2. Gdy detektor wyda krótki sygnał dźwiękowy, a dioda LED „FAULT” zaświeci się na krótko, należy jak najszybciej wymienić baterie.

3. Poniższa tabela pokazuje, kiedy czujnik alarmuje.

Zgodnie z normą EN50291.

Stężenie CO	BRAK ALARMU dla	ALARMU dla
30 PPM	120 min.	-
50 PPM	60 min.	90 min.
100 PPM	10 min.	40 min.
300 PPM	-	3 min.

1. Jeśli wystąpi alarm, wyłączy się on automatycznie, gdy stężenie CO spadnie poniżej 30PPM.
2. Czujnik CO będzie przeprowadzał autotest w regularnych odstępach czasu. W przypadku wystąpienia błędu na wyświetlaczu pojawi się komunikat „Err”, a w regularnych odstępach czasu rozlegnie się podwójny sygnał dźwiękowy. W tym samym czasie dioda LED „FAULT” zaświeci się 2x na krótko w odstępach czasu.

TESTOWANIE:

Podczas pracy w normalnych warunkach detektor CO powinien być testowany co miesiąc. Naciśnij przycisk „TEST” na kilka sekund. „POWER”, »FAULT« i »LIFE« zaświecą się na krótko, a dioda LED »ALARM« zacznie migać 4x. Rozlegną się również 4 sygnały dźwiękowe.

BŁĄD CZUJNIKA:

W przypadku usterki czujnika dioda LED „FAULT” zaświeci się 2x na krótko co 40 sekund. Jednocześnie emitowane są 2 krótkie sygnały dźwiękowe. Na wyświetlaczu pojawi się komunikat „Err”.

WSKAZANIE DIODY LED:

POWER - zielona dioda LED: zasilanie, normalna praca, miga co 40 sekund

FAULT - żółta dioda LED: Problem z czujnikiem

ALARM - czerwona dioda LED: Alarm, obecność tlenku węgla

LIFE - żółta dioda LED: Koniec żywotności czujnika

WSKAZANIE INFORMACJI O BATERII:

1. Co 40 sekund sprawdzana jest bateria.

2. Jeśli napięcie baterii jest zbyt niskie, dioda LED „FAULT” zaświeci się na krótko co 40 sekund i rozlegnie się krótki sygnał dźwiękowy.

Należy używać wysokoenergetycznych baterii alkalicznych (2 x LR6 / 1,5 V AA). Akumulatory nie są odpowiednie.

POWODUJE KOMUNIKAT O BŁĘDZIE:

Komunikat o błędzie może być spowodowany uszkodzeniem płytki drukowanej, wadliwym czujnikiem lub wadliwymi komponentami elektronicznymi.

KOMUNIKAT O BŁĘDZIE SPOWODOWANY GAZAMI CHEMICZNYMI:

Jeśli przyczyną wykrycia błędu są lotne gazy chemiczne, np. alkohol, można temu zaradzić poprzez wyłączenie detektora i umieszczenie go na 24 godziny na świeżym powietrzu. Spowoduje to przywrócenie działania czujnika. Jeśli usterka nie zostanie usunięta po 24 godzinach, czujnik jest trwale uszkodzony i należy go wymienić. Nie należy naprawiać czujnika samodzielnie, tylko zlecić to importerowi. Jeśli alarm zostanie zanieczyszczony i uszkodzony przez wysokie stężenie gazów chemicznych, może to mieć wpływ na czujnik. Doprowadzi to do tymczasowej usterki lub trwałego uszkodzenia. Jeśli czujnik wyłączy się i poczujesz zapach gazu chemicznego, może to być przyczyną. Tlenek węgła jest gazem bezbarwnym i bezwonnym. Gazy chemiczne mają zapach.

Następujące substancje i gazy mogą powodować nieprawidłowe działanie czujnika: metan, propan, izobutan, etylen, etanol, alkohol, izopropanol, benzen, toluen, kwas octowy, eter, wodór, gaz wątrobowy, dwutlenek siarki, aerozol, propelent, preparat alkoholowy, farba, rozcieńczalnik, rozpuszczalnik, klej, szampon, balsam po goleniu, perfumy, spaliny samochodowe (zimny rozruch) i niektóre środki czyszczące.

KOMUNIKATY EKRANOWE

0 PPM

Standardowy ekran Komunikat o błędzie

Err

0 PPM

Niskie napięcie akumulatora

999 P2M

Maksymalna zmierzona wartość

End

Koniec okresu eksploatacji czujnika (wymienić produkt)

KONSERWACJA:

Aby utrzymać alarm CO w dobrym stanie, wykonaj następujące proste czynności:

• Raz w miesiącu sprawdź, czy alarm działa prawidłowo, naciskając przycisk testowy.
• Raz w miesiącu wyczyść detektor CO za pomocą odkurzacza, miękkiej szmatki lub szczotki, aby usunać nadmiar kurzu.
• Regularnie sprawdzaj, czy baterie nie są uszkodzone, wyciekłe lub skorodowane.
• Poinformuj dzieci, aby nigdy nie bawiły się detektorem CO.
• Ostrzeż dzieci o niebezpieczeństwie zatrucia tlenkiem węgla.
• Do czyszczenia detektoła CO nie wolno używać detergentów ani innych rozpuszczalników.
  • W pobliżu czujnika CO nie wolno rozpyłać odświeżaczy powietrza, lakierów do włosów ani innych aerozoli.
• Nie wolno malować czujnika CO. Farba pokryje otwory wentylacyjne, uniemożliwiając czujnikowi wykrywanie CO.
  • Nie demontuj, nie naprawiaj ani nie modyfikuj produktu samodzielnie; istnieje wysokie ryzyko, że przestanie on działać prawidłowo lub niezawodnie.

WYMIENIĆ BATERIĘ:

Zdejmij czujnik CO z płytki ściennej. Masz teraz dostęp do baterii.

Wyjmij baterie z urządzenia i wymień je na 2x nowe wysokoenergetyczne baterie alkaliczne 1,5 V AA - LR6, upewniając się, że bieguny baterii są zgodne z instrukcjami w komorze baterii.

WYMIENIĆ CZUJNIK:

Żywotność czujnika wynosi 10 lat. Po 10 latach należy wymienić cały produkt, sam czujnik nie podlega wymianie.

Jeśli zaświeci się dioda LED „LIFE” i co minutę rozlegną się 3 krótkie sygnały dźwiękowe, należy wymienić cały produkt. Jest to „ostrzeżenie o końcu okresu eksploatacji”. Nie można już zagwarantować niezawodności czujnika.

SPECYFIKACJE:

Zasilanie: 2 x wysokoenergetyczne baterie alkaliczne LR6, 1,5V AA

Czułość i czas: 30 ppm, alarm nie jest wyzwalany w ciągu 120 minut

50ppm, wyzwala alarm w ciągu 60\~90 minut

100ppm, uruchamia alarm w ciągu 10\~40 minut

300ppm, uruchamia alarm w ciągu 3 minut

Prąd czuwania: <30μA

prąd alarmu: <45mA

Ciśnienie akustyczne przy alarmie: >85dB (odległość 3m)

Warunki otoczenia

podczas użytkowania: temperatura: -10\~+40°C

wilgotność: 0\~95%

Typ: Typ B (wyjście niekontrolowane)

Norma: EN50291 - 1:2018

Wymiary: 140 mm x 70 mm x 28 mm

ŚRODOWISKO:

Zużytych baterii nie należy wyrzucać, lecz oddać je do lokalnego punktu zbiórki małych odpadów chemicznych (MSW). Po zakończeniu cyklu życia produktu nie należy wyrzucać go razem ze zwykłymi odpadami domowymi, ale oddać go do punktu zbiórki zajmującego się recyklingiem sprzętu elektrycznego i elektronicznego.

DEKLARACJA WŁAŚCIWOŚCI UŻYTKOWYCH:

Deklaracja zgodności jest dostępna na naszej stronie internetowej:
