Tuotetyyppi	Hiilimonoksidi (CO)-ilmaisin
Merkki	Alecto
Malli	COA2650
Virtalähde	2 kpl LR6 1,5 V AA -alkaliparistoja, korkeaenergisiä
Herkkyys	30 ppm, 50 ppm, 100 ppm, 300 ppm
Hälytysajat	Ei hälytystä ennen 120 min 30 ppm:ssä; hälytys 60-90 min 50 ppm:ssä, 10-40 min 100 ppm:ssä, 3 min 300 ppm:ssä
Lepovirrankulutus	< 30 µA
Hälytyksen virrankulutus	< 45 mA
Hälytyksen ääniteho	> 85 dB 3 m:n etäisyydellä
Käyttölämpötila	-10 °C ... +40 °C
Käyttöilman kosteus	0–95 % suhteellinen kosteus
Tyyppi	Tyyppi B (ohjaamaton lähtö)
Anturin käyttöikä	10 vuotta
Näyttö	Digitaalinen näyttö, joka näyttää pitoisuuden ppm:nä
Merkkivalot	Vihreä LED (Power), keltainen LED (Fault ja Life), punainen LED (Alarm)
Standardi	EN50291
Itsestään testaus	Säännöllinen automaattinen, manuaalinen testaus TEST-painikkeella
Huolto	Puhdista pehmeällä liinalla tai imurin harjalla; älä käytä kemikaaleja
Turvallisuus	Älä koskaan jätä hälytystä huomiotta; poistu, tuuleta, ota yhteys ammattilaiseen
Varaosat ja korjattavuus	Ei irrotettavia osia; vaihda koko laite käyttöiän lopussa (10 vuotta)

Usein kysytyt kysymykset - COA2650 ALECTO

Mihin Alecto COA2650 -hiilimonoksidi-ilmaisin asennetaan?

Asenna se paikkaan, josta hälytys kuuluu makuuhuoneisiin. Huoneessa, jossa on polttolaite, sijoita se 1–3 metrin etäisyydelle laitteesta, vähintään 60 cm päähän seinistä ja katosta. Makuuhuoneessa hengityskorkeudelle. Vältä nurkkia, huonekalujen/verhojen takana, ilmanvaihtoaukkojen lähellä ja kosteissa tiloissa.

Mitä tehdä, kun hälytys laukeaa?

Avaa välittömästi ovet ja ikkunat, vie kaikki rakennuksen asukkaat raittiiseen ilmaan. Älä mene sisään ennen kuin CO-lähde on tunnistettu ja korjattu. Ota yhteys ammattiasentajaan tarkistamaan polttolaitteesi.

Kuinka ilmaisin testataan?

Paina TEST-painiketta muutaman sekunnin ajan. Power-, Fault- ja Life-LEDit syttyvät hetkeksi, Alarm-LED vilkkuu 4 kertaa ja 4 piippausta kuuluu. Suorita tämä testi vähintään kerran kuukaudessa.

Milloin ja miten paristot vaihdetaan?

Vaihda paristot heti, kun Fault-LED vilkkuu ja lyhyt piippaus kuuluu 40 sekunnin välein. Käytä kahta korkeaenergistä 1,5 V AA (LR6) alkaliparistoa. Ladattavat paristot eivät sovi. Irrota ilmaisin levyistään, vaihda paristot napaisuuden mukaisesti.

Mitä 'Err'-näyttö tarkoittaa?

'Err'-näyttö ilmaisee anturivirhettä. Fault-LED vilkkuu kaksi kertaa 40 sekunnin välein ja kaksi piippausta kuuluu. Tämä voi johtua viallisesta anturista tai altistumisesta kemiallisille kaasuille. Anna ilmaisimen olla raittiissa ilmassa 24 tuntia; jos ongelma jatkuu, vaihda laite.

Mikä on ilmaisimen käyttöikä?

Anturin käyttöikä on 10 vuotta. Tämän jälkeen näytölle ilmestyy 'End' ja Life-LED vilkkuu 3 piippauksella minuutissa. Sinun on vaihdettava koko ilmaisin, anturi ei ole vaihdettavissa.

Voiko ilmaisinta käyttää kylpyhuoneessa?

Ei, älä koskaan asenna ilmaisinta kosteaan tilaan, kuten kylpyhuoneeseen. Kosteus voi vahingoittaa anturia. Käyttökosteusalue on 0–95 % suhteellinen kosteus, mutta jatkuvaa kosteutta ei suositella.

Mitkä aineet voivat aiheuttaa vääriä hälytyksiä?

Kemialliset kaasut, kuten alkoholi, metaani, propaani, etanoli, aerosolit (hiustenkiinnite, deodorantti), maalit, liuottimet, puhdistusaineet ja pakokaasut voivat laukaista vääriä hälytyksiä tai vahingoittaa anturia. Vältä näiden tuotteiden käyttöä lähellä.

Korvaako ilmaisin savuilmaisimen?

Ei, CO-ilmaisin ei korvaa savuilmaisinta. Se on suunniteltu havaitsemaan vain hiilimonoksidia. Täydellisen suojan saamiseksi asenna molemmat ilmaisimet.

Kuinka ilmaisin puhdistetaan?

Puhdista se kerran kuukaudessa pehmeällä liinalla tai imurin harjalla pölyn poistamiseksi. Älä koskaan käytä puhdistusaineita, pesuaineita, ilmanraikasteita tai maalia, koska ne voivat tukkia anturin aukot.

KÄYTTÖOHJE COA2650 ALECTO

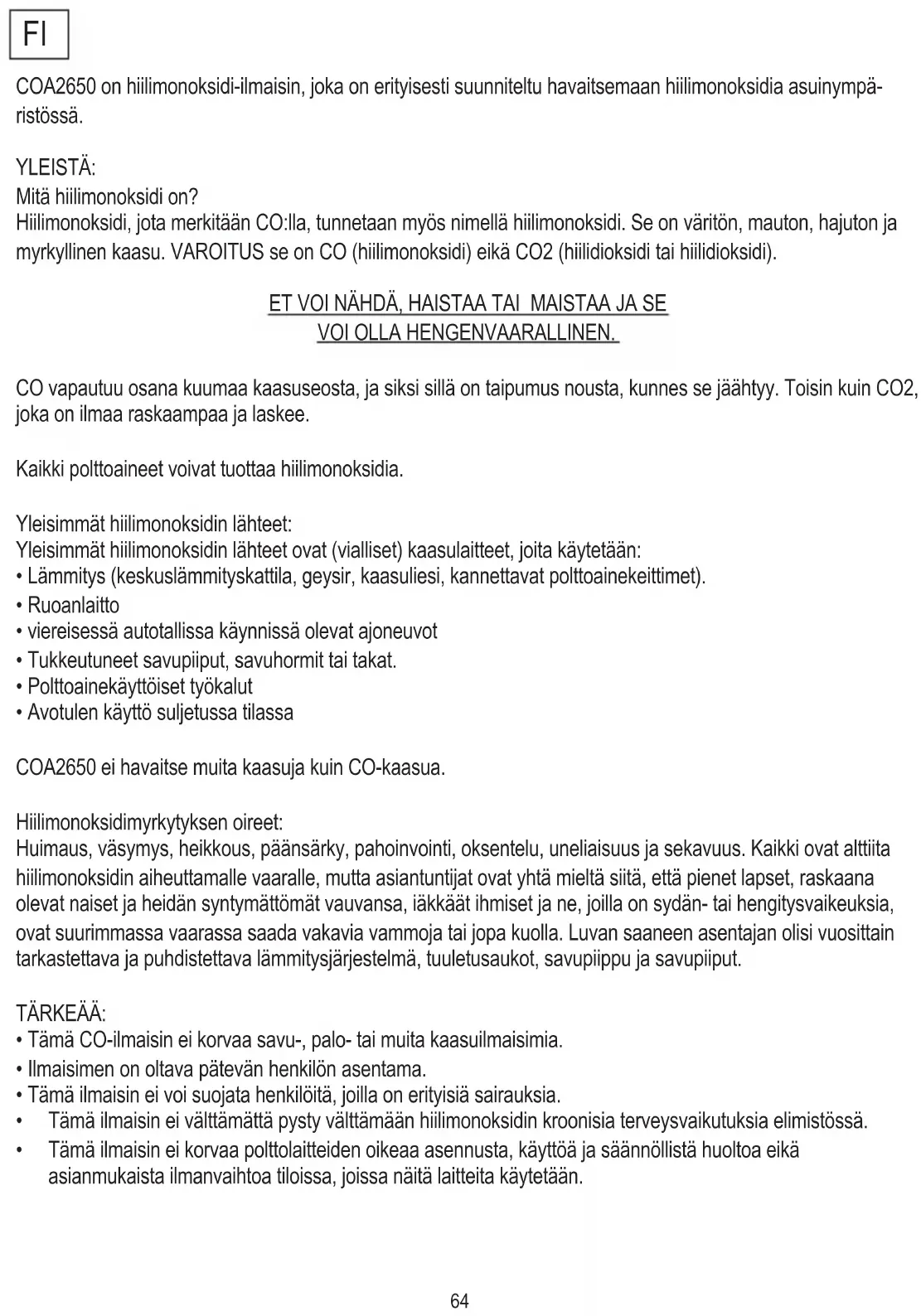

COA2650 on hiilimonoksidi-ilmaisin, joka on erityisesti suunniteltu havaitsemaan hiilimonoksidia asuinypäristössä.

YLEISTÄ:

Mitä hiilimonoksidi on?

Hiilimonoksidi, jota merkitään CO:lla, tunnetaan myös nimellä hiilimonoksidi. Se on väritön, mauton, hajuton ja myrkyllinen kaasu. VAROITUS se on CO (hiilimonoksidi) eikä CO2 (hiilidioksidi tai hiilidioksidi).

ET VOI NÄHDÄ, HAISTAA TAI MAISTAA JA SE VOI OLLA HENGENVAARALLINEN.

CO vapautuu osana kuumaa kaasuseosta, ja siksi sillä on taipumus nousta, kunnes se jäähtyy. Toisin kuin CO2, joka on ilmaa raskaampaa ja laskee.

Kaikki polttoaineet voivat tuottaa hiilimonoksidia.

Yleisimmät hiilimonoksidin lähteet:

Yleisimmät hiilimonoksidin lähteet ovat (vialliset) kaasulaitteet, joita käytetään:

• Lämmitys (keskuslämmityskattila, geysir, kaasuliesi, kannettavat polttoainekeittimet).
• Ruonlaitto
• viereisessä autotallissa käynnissä olevat ajoneuvot
  • Tukkeutuneet savupiiput, savuhormit tai takat.
• Polttoainekäyttöiset työkalut
• Avotulen käyttö suljetussa tilassa

COA2650 ei havaitse muita kaasuja kuin CO-kaasua.

Hiilimonoksidimyrkytyksen oireet:

Huimaus, väsymys, heikkous, päänsärky, pahoinvointi, oksentelu, uneliaisuus ja sekavuus. Kaikki ovat alttiita hiilimonoksidin aiheuttamalle vaaralle, mutta asiantuntijat ovat yhtä mieltä siitä, että pienet lapset, raskaana olevat naiset ja heidän syntymättömät vauvansa, iäkkäät ihmiset ja ne, joilla on sydän- tai hengitysvaikeuksia, ovat suurimmassa vaarassa saada vakavia vammoja tai jopa kuolla. Luvan saaneen asentajan olisi vuosittain tarkastettava ja puhdistettava lämmitysjärjestelmä, tuuletusaukot, savupiippu ja savupiiput.

TÄRKEÄÄ:

• Tämä CO-ilmaisin ei korvaa savu-, palo- tai muita kaasuilmaisimia.
- Ilmaisimen on oltava pätevän henkilön asentama.
- Tämä ilmaisin ei voi suojata henkilöitä, joilla on erityisiä sairauksia.
- Tämä ilmaisin ei välttämättä pysty välttämään hiilimonoksidin kroonisia terveysvaikutuksia elimistössä.
- Tämä ilmaisin ei korvaa polttolaitteiden oikeaa asennusta, käyttöä ja säännöllistä huoltoa eikä asianmukaista ilmanvaihtoa tiloissa, joissa näitä laitteita käytetään.

On suositeltavaa testata tämä CO-ilmaisin joka kuukausi käyttämällä CO-ilmaisimen TEST/MENU-painiketta.

Tämä CO-hälytin hälyttää vain, jos tunnistimessa on hiilimonoksidia. On siis mahdollista, että hiilimonoksidia on muissakin paikoissa, mutta hälytys ei soi.

Jos hälytys laukeaa, se tarkoittaa, että mahdollisesti vaarallisia hiilimonoksidipitoisuksia on läsnä!

Hiilimonoksidi voi olla tappavaa!

HÄLYTYS

CO cocentratie	Hengitysaika ja oireet
50PPM	Suurin pitoisuus, jonka terve aikuinen voi kestää 8 tunnissa. r.
200PPM	2-3 tunnin kuluttua lievä päänsärky, heikko olo, huimaus, pahoinvointi.
400PPM	1-2 tunnin kuluessa otsan päänsärky; 3 tunnin kuluttua hengenvaarallinen.
800PPM	45 minuutin kuluessa huimaus, pahoinvointi, kouristukset; tajunnan menetys 2 tunnin kuluessa; kuolema 2-3 tunnin kuluessa..
1600PPM	20 minuutin kuluessa päänsärky, huimaus, pahoinvointi; kuolema 1 tunnin kuluessa.
3200PPM	5-10 minuutin kuluessa päänsärky, huimaus, pahoinvointi; kuolema 25-30 minuutin kuluessa.
6400PPM	1-2 minuutin kuluessa päänsärky, huimaus, pahoinvointi; kuolema 10-15 minuutin kuluessa
12800PPM	Kuolema 1-3 minuutin kuluessa.

Jos hiilimonoksidihälytin laukeaa, huoneessa voi olla hiilimonoksidia (CO), johon voit kuolla. Siksi tätä hälytystä ei pidä jättää huomiotta.

Jos mitattu arvo on 30 ppm tai suurempi, COA2650 antaa hälytyksen. "ALARM"-LED vilkkuu nyt 4x nopeasti lyhyin väliajoin ja varoitusääni kuuluu samanaikaisesti. Näytössä näkyy mitattu arvo. Heti kun hiilimonoksidipitoisuus laskee alle 30 ppm:n, hälytys lakkaa.

Mitä tehdä, kun hälytys laukeaa:

1. Avaa ovet ja ikkunat ja mene heti ulos raittiiseen ilmaan. Tarkista, että kaikki ovat poistuneet tiloista.
2. Kutsu valtuutettu asentaja paikalle ja tarkista, että CO-hälytyksen mahdollisesti aiheuttava palamislähde (kaasu- tai öljykäyttöinen laite) toimii asianmukaisesti, että se on kunnossa ja että se on tarkastettu.
3. Älä mene takaisin rakennukseen ennen kuin syy on selvitetty ja tilat on tuuletettu asianmukaisesti.

Jos hälytys soi eikä lähde ole selvillä, on aina oletettava, että CO-pitoisuus on liian korkea. Noudata välittömästi edellä kohdassa "Mitä tehdä, kun hälytys soi" esitettyjä ohjeita.

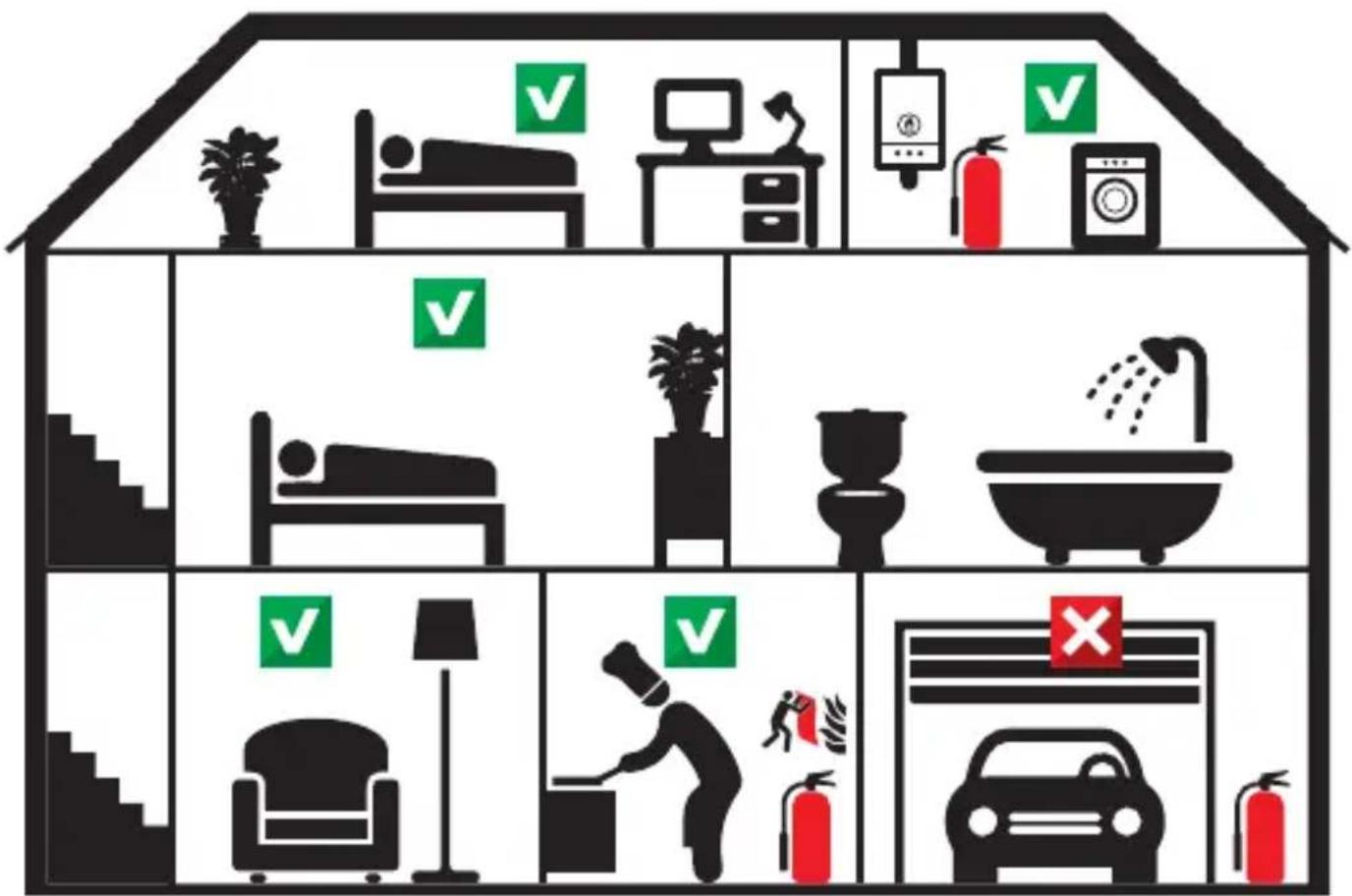

Suositeltavat paikat COA2650:n asentamista varten

Yleistä:

• Asenna CO-ilmaisin paikkaan, josta hälytys kuuluu makuuhuoneissa.
  • Monikerroksisen talon jokaiseen kerrokseen suositellaan asennettavaksi CO-ilmaisin.
• Asenna CO-ilmaisin paikkaan, jossa kuukausittainen testi voidaan suorittaa helposti.
• Suosittelemme CO-ilmaisimen ripustamista jokaiseen huoneeseen, jossa on polttolaite, lähelle laitteen ilman ulostuloaukkoa.

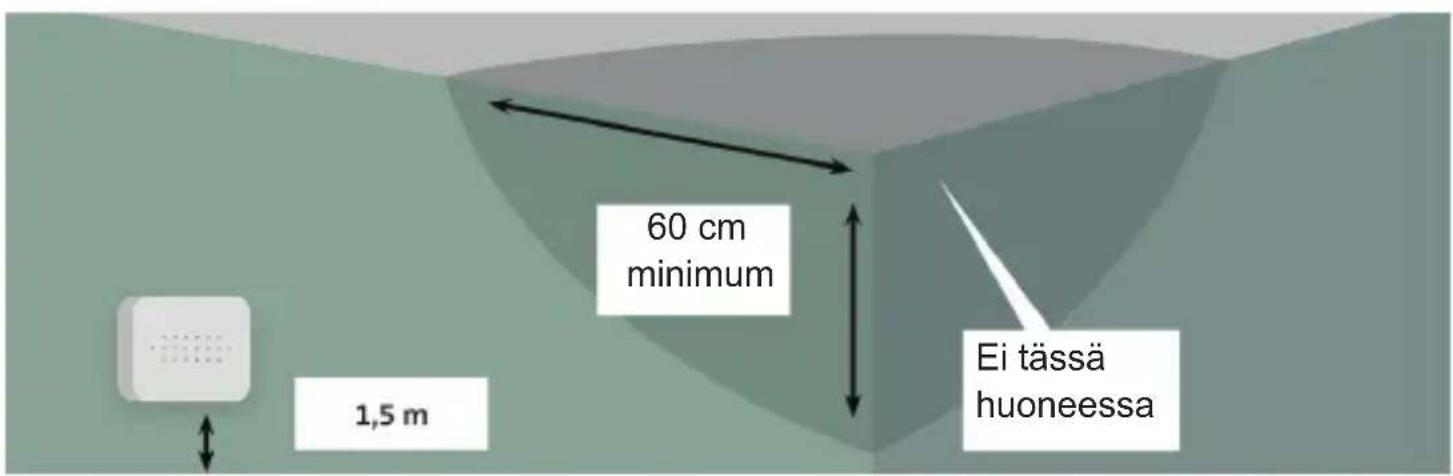

Xi tässä huoneessa Xi tässä tilassa 90 cm minimum 90 cm minimum

60 cm minimum 1,5 m Ei tässä huoneessa

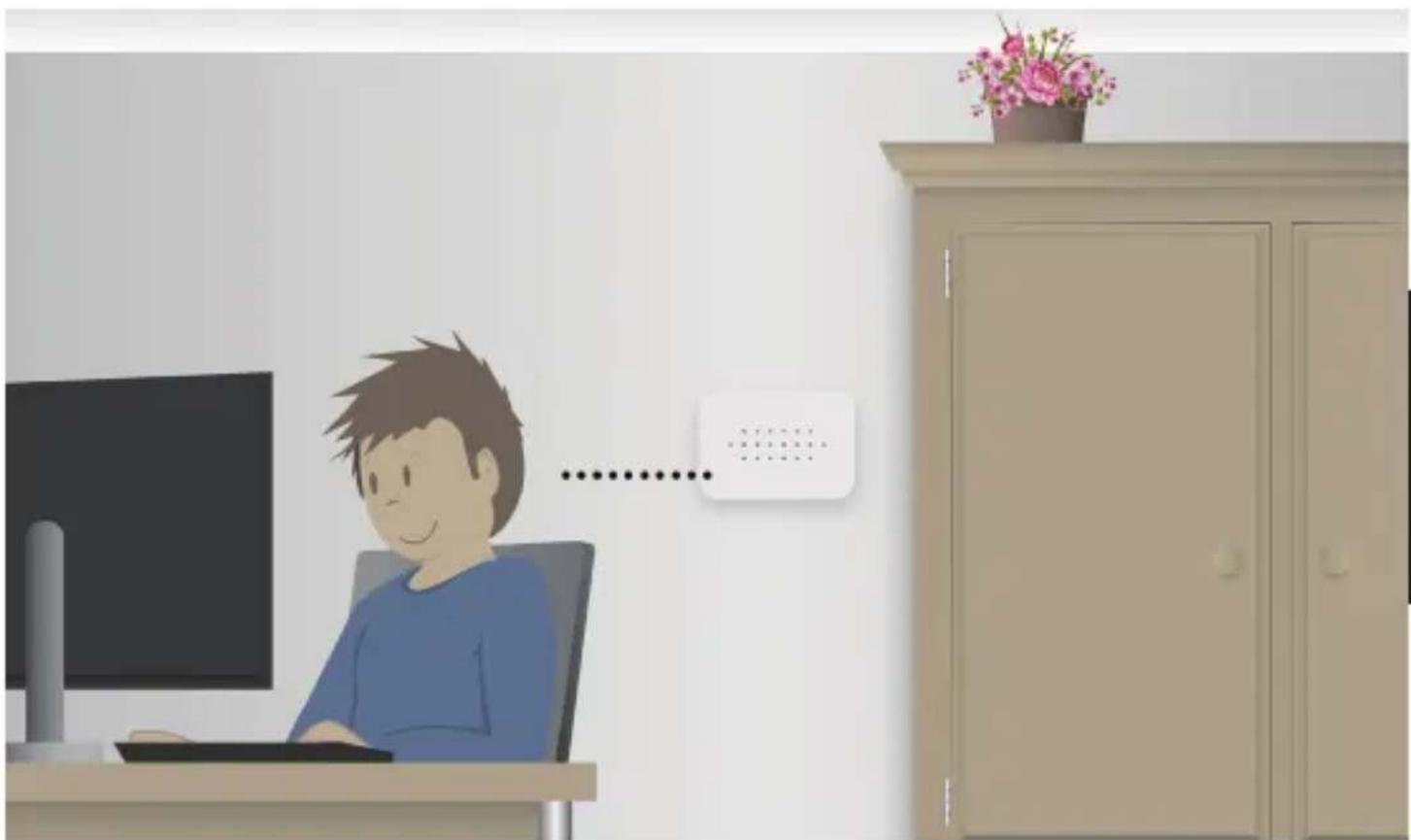

IHuoneessa, jossa ei ole polttolaitetta:

• Asenna CO-ilmaisin mieluiten hengityskorkeudelle huoneisiin, joissa ei ole polttolaitetta.
• Älä asenna CO-ilmaisinta harjalle, huoneen nurkkaan tai holvikatolle tai harjakatolle.
• Asenna CO-ilmaisin 60 senttimetrin päähän ympäröivistä seinistä ja katoista.

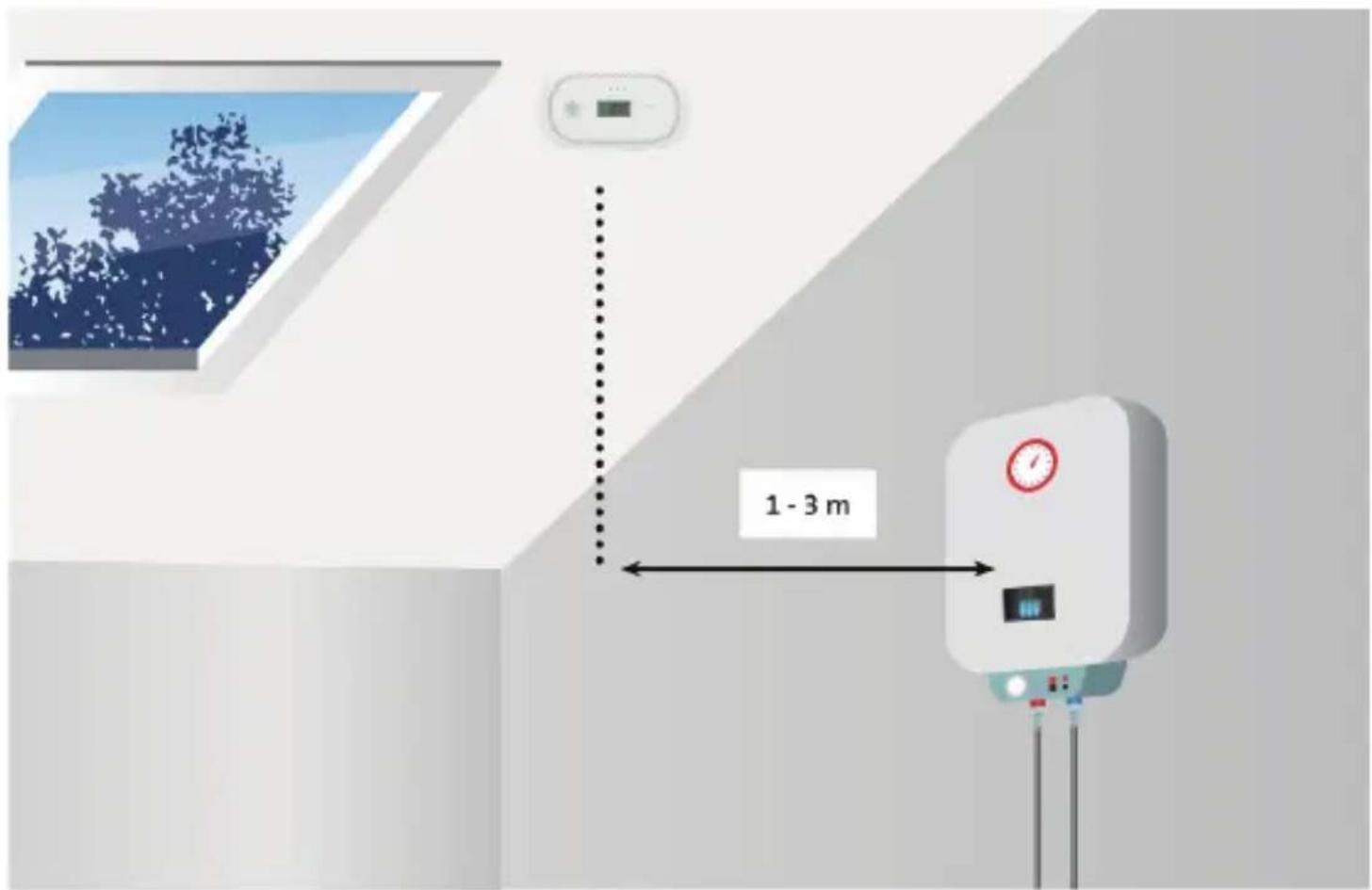

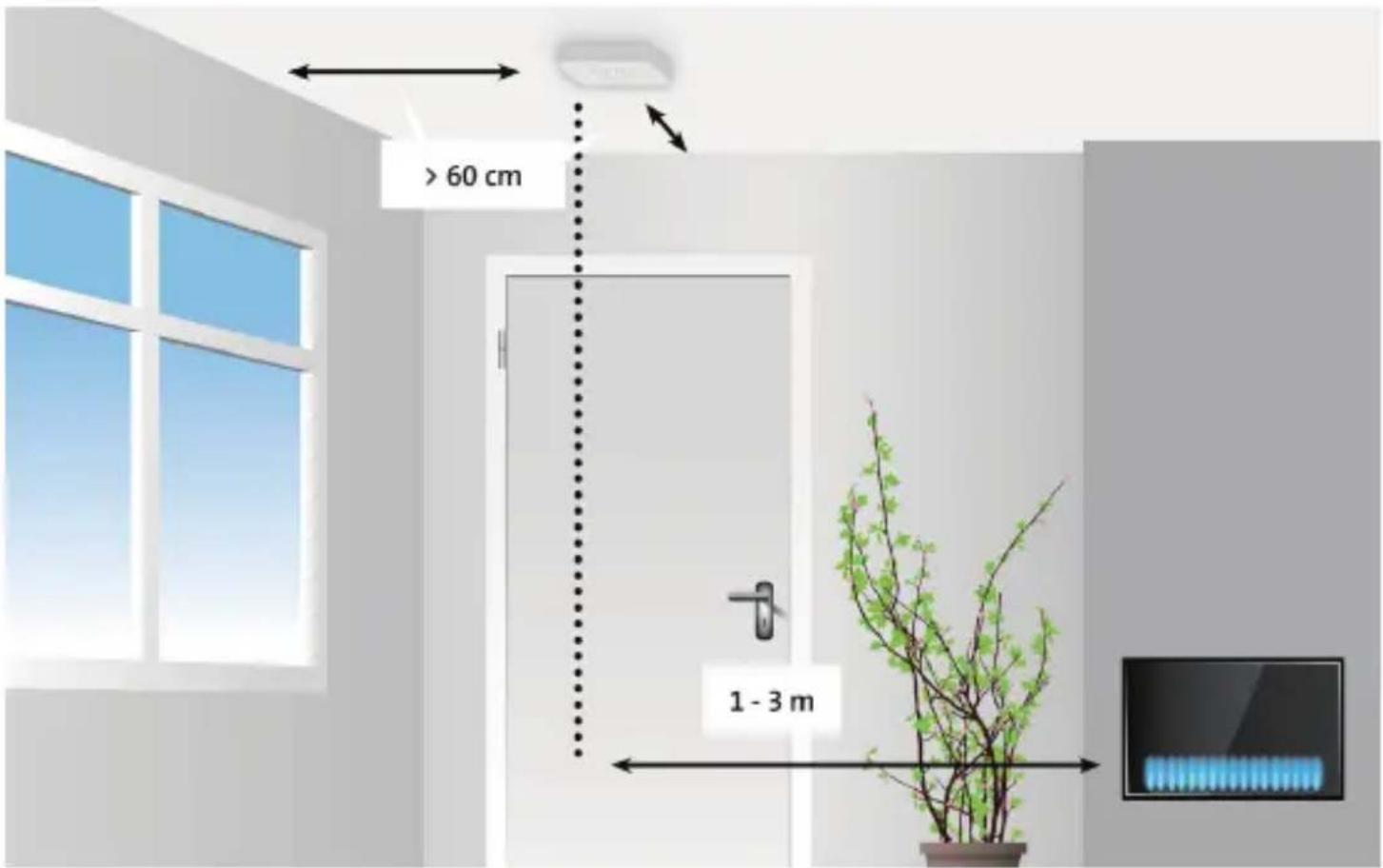

Huoneessa, jossa on polttolaite.

• Asenna CO-ilmaisin 1-3 metrin päähän kaikista polttolaitteista polttolaitteen ilmavirtaan.
• Alä asenna CO-ilmaisinta harjalle, huoneen nurkkaan tai holvikatolle tai harjakatolle.
• Asenna CO-ilmaisin pieniin huoneisiin (<4m3) aivan tämän huoneen ulkopuolelle.
• Asenna CO-ilmaisin 60 senttimetrin päähän ympäröivistä seinistä. Asennus sekä seiniin että kattoon on mahdollista huoneissa, joissa on polttolaite.

> 60 cm 1 - 3 m

1 - 3 m

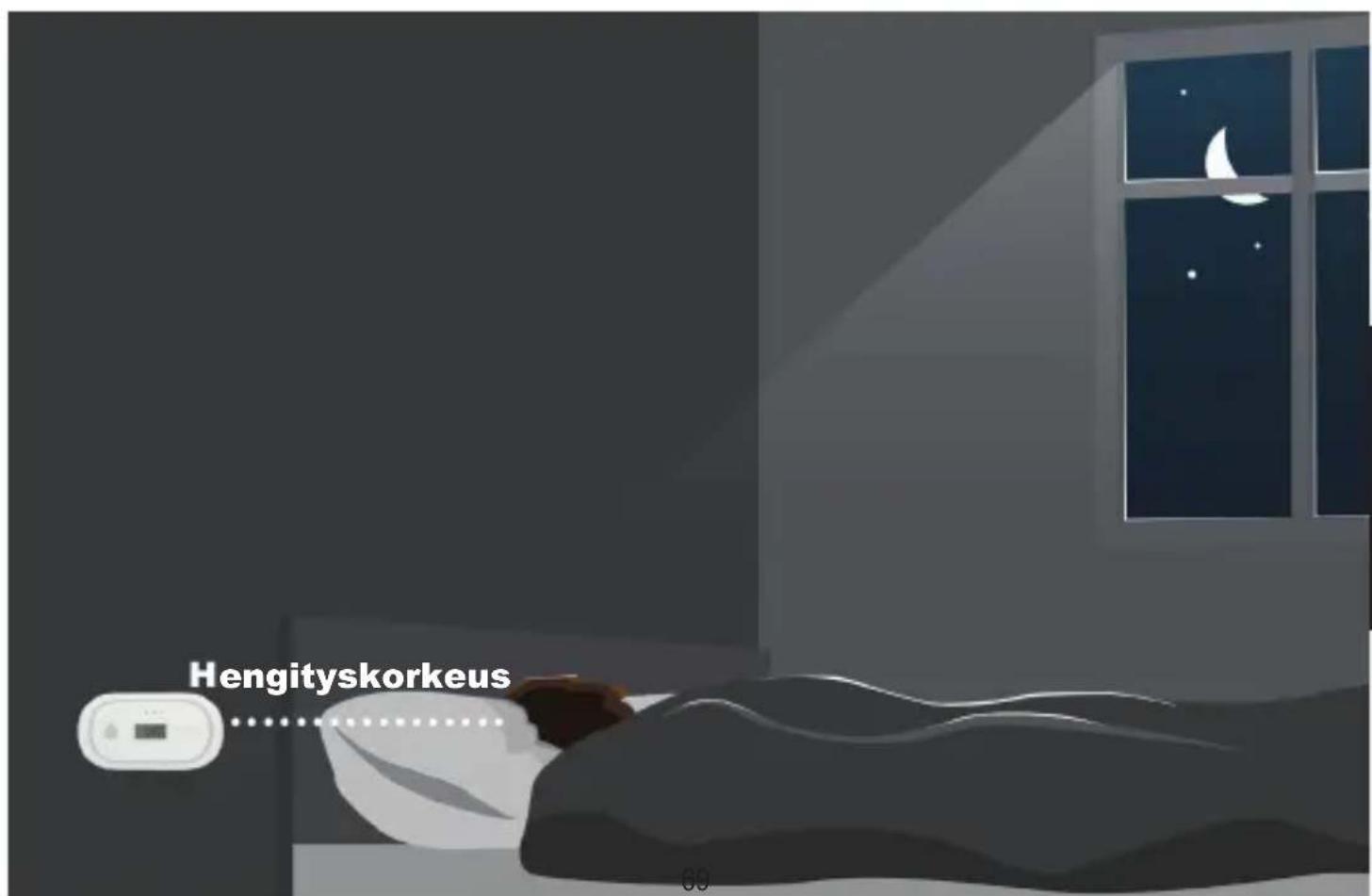

Makuuhuoneissa:

• Asenna CO-ilmaisin makuuhuoneisiin hengitystasolle nukkumisen ajaksi.
• Älä asenna CO-ilmaisinta harjalle, huoneen nurkkaan tai holvikatolle tai harjakatolle.

Hengityskorkeus

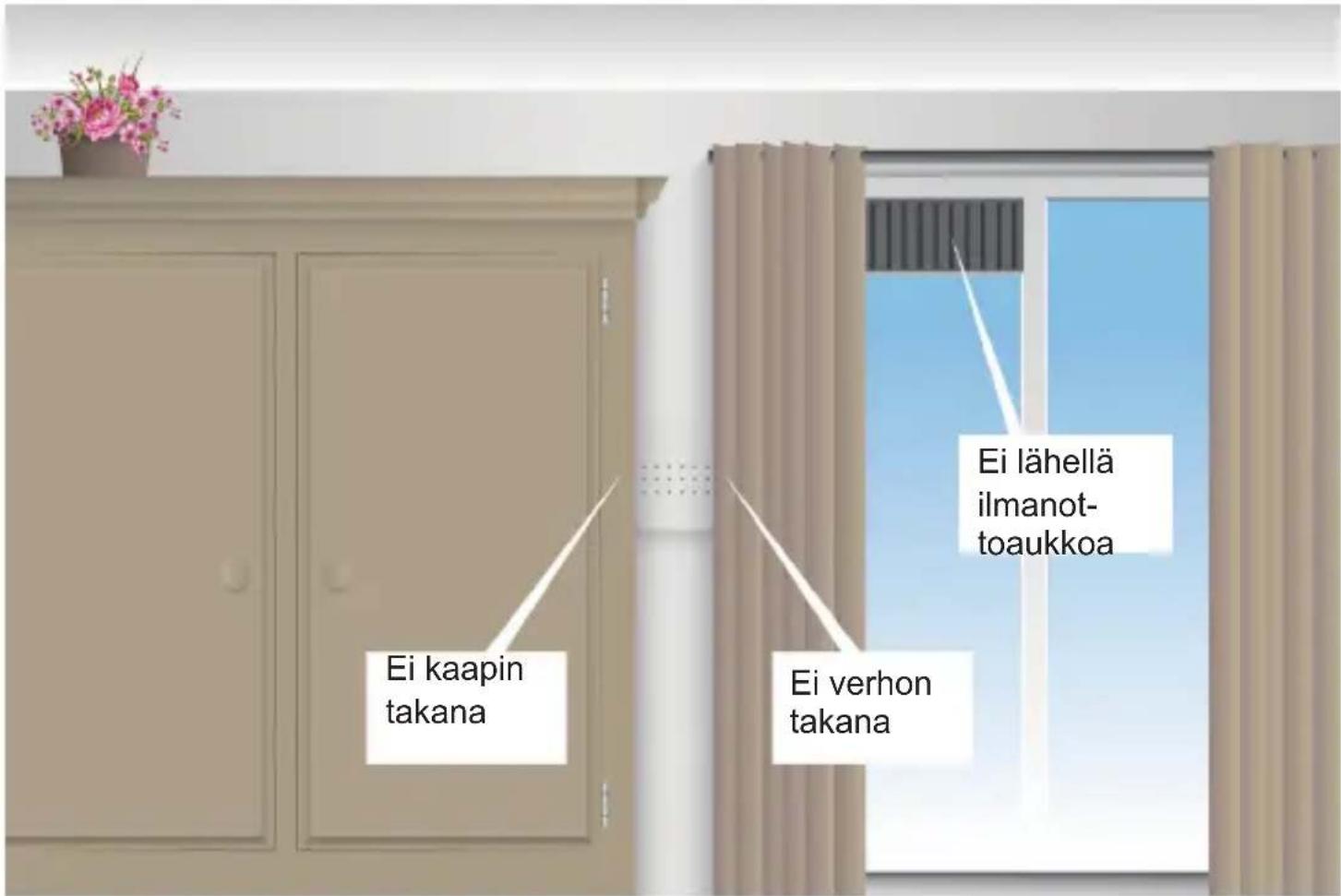

Ei kaapin takana Ei verhon takana Ei lähellä ilmanot-toaukkoa

VÄLTTÄÄ SEURAAVIA ASENNUSPAIKKOJA:

• Älä asenna CO-ilmaisinta kattotuulettimien turbulenttiseen ilmaan.
• Älä asenna CO-ilmaisinta raitisilmaventtiilien lähelle.
• Älä asenna CO-ilmaisinta ulospäin avautuvien ovien ja ikkunoiden lähelle.
• Älä asenna CO-ilmaisinta erittäin pölyisten, likaisten tai rasvaisten tilojen, kuten kattilahuoneiden (<4m3) tai kodinhoitohuoneiden, läheisyyteen. Pöly, rasva ja kotitalouskemikaalit voivat vaikuttaa tunnistimeen.
• Asenna CO-ilmaisin vähintään 0,5 metrin päähän kaasupurkauslampuista (loisteputki-halogeenilamput), koska elektroninen kohina voi aiheuttaa vääriä hälytyksiä.
• Älä asenna CO-ilmaisinta kosteisiin ja märkiin tiloihin, kuten kylpyhuoneeseen.
• Älä asenna CO-ilmaisinta paikkaan, jonka lämpötila on alle -10 °C tai yli +40 °C.
• Älä asenna CO-ilmaisinta paikkaan, jossa ilmankosteus on yli 93 % RH.
• Älä asenna CO-ilmaisinta verhojen tai huonekalujen taakse. Hiilimonoksidin on päästävä tunnistimeen, jotta se havaitaan kunnolla.
• Älä koskaan asenna CO-ilmaisinta tasaisesti pöydälle tai vastaavalle pinnalle.
• Älä asenna CO-ilmaisinta huoneisiin, joissa käytetään aerosoleja (hiuslakka, deo).

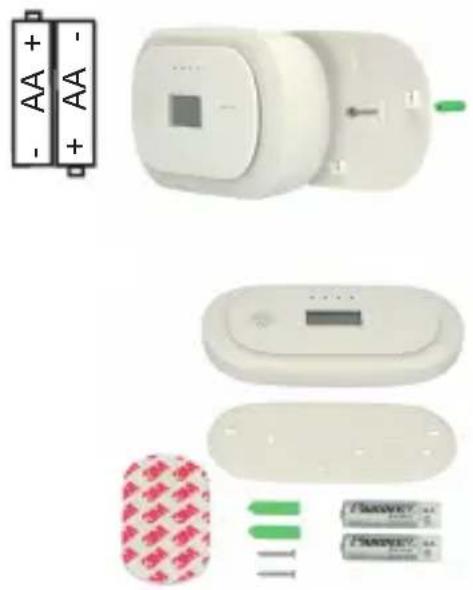

ASENNUS:

1. Aseta mukana toimitetut paristot CO-ilmaisimeen.

A. Liu'uta asennuslevy alas.
B. Aseta 2 AA-paristoa paikoilleen napaisuutta noudattaen. (Suurenergiset alkaliparistot 1,5V AA - LR6) (Ladattavat paristot eivät sovellu).
C. POWER-, FAULT- JÁ ALARM-LED-valot syttyvät 0,5 sekunniksi ja ilmaisin antaa lyhyen äänimerkin. 120 sekunnin kuluttua CO-ilmaisin on aktiivinen.

1. Asenna asennuslevy sopivaan paikkaan. Käytä mukana toimitettuja tulppia ja ruuveja tai kaksipuolista teippiä.

2. Suorita tarvittaessa ensimmäinen testi painamalla lyhyesti testipainiketta. Katso myös kohta "Testaus".

3. Aseta nyt CO-ilmaisin asennuslevylle ja liu'uta sitä alaspäin, kunnes se napsahtaa paikalleen. Jos paristoja ei ole asetettu paikalleen, CO-ilmaisinta ei voi asentaa asennuslevylle.

4. Asennus on nyt valmis.

1. Joka 40 sekunti "POWER"-LED syttyv lyhyesti osoittamaan, että ilmaisin toimii.
2. Kun ilmaisin antaa lyhyen piippauksen ja "FAULT"-LED syttyy lyhyesti, paristot on vaihdettava mahdollisimman pian.
3. Seuraavassa taulukossa esitetään, milloin ilmaisin hälyttää.
   EN50291-standardin mukaan.

CO-pitoisuus	EI HÄLYTYSTÄfor	HÄLYTYSfor
30 PPM	120 min.	-
50 PPM	60 min.	90 min.
100 PPM	10 min.	40 min.
300 PPM	-	3 min.

1. Jos hälytys tapahtuu, se sammuu automaattisesti, kun CO-pitoisuus on alle 30PPM.
2. CO-ilmaisin suorittaa itsetestin säännöllisin väliajoin. Virheilmoituksen sattuessa näyttöön ilmestyy "Err", ja säännöllisin väliajoin kuuluu kaksinkertainen piippaus. Samalla "FAULT"-LED syttyy 2x lyhyesti tietyin väliajoin.

TESTAUS:

Kun CO-ilmaisin toimii normaaliolosuhteissa, se on testattava kuukausittain. Paina "TEST"-painiketta muutaman sekunnin ajan. "POWER", 'FAULT' ja 'LIFE' syttyvät lyhyesti ja 'ALARM' LED vilkkuu 4x. Lisäksi kuuluu 4 äänimerkkia.

SENSORIVIRHE:

Anturivian sattuessa "FAULT" LED syttyy 2x lyhyesti 40 sekunnin välein. Samanaikaisesti kuuluu myös 2 lyhyttä äänimerkkiä. Näyttöön ilmestyy "Err".

LED-MERKKIVALO:

POWER - vihreä LED: Virta, normaali toiminta, vilkkuu 40 sekunnin välein.

FAULT - keltainen LED: anturiongelma

ALARM - punainen LED: Hälytys, hiilimonoksidia läsnä.

LIFE - keltainen LED: anturin käyttöikä on lopussa

PARISTOTIETOJEN MERKINTÄ:

1. Paristo tarkistetaan 40 sekunnin välein.

2. Jos pariston jännite on liian alhainen, "FAULT"-LED syttyy lyhyesti 40 sekunnin välein ja lisäksi kuuluu lyhyt äänimerkki.

Käytä korkeaenergisiä alkaliparistoja (2 x LR6 / 1,5V AA). Ladattavat paristot eivät sovellu.

AIHEUTTAA VIRHEILMOITUKSEN:

Virheilmoitus voi johtua piirilevyn rikkoutumisesta, viallisesta anturista tai viallisista elektroniikkakomponenteista.

KEMIALLISTEN KAASUJEN AIHEUTTAMA VIRHEILMOITUS:

Kun virheilmoituksen syynä ovat haihtuvat kemialliset kaasut, esim. alkoholi, voidaan virheilmoitus korjata kytkemällä ilmaisin pois päältä ja sijoittamalla se raittiiseen ilmaan 24 tunniksi. Tämä palauttaa anturin toimintakyvyn. Jos vika ei korjaannu 24 tunnin kuluttua, ilmaisin on pysyvästi viallinen ja se on vaihdettava. Älä korjaa ilmaisinta itse, vaan anna se ainoastaan maahantuojan korjattavaksi. Jos hälytin on saastunut ja vaurioitunut korkean pitoisuuden kemiallisista kaasuista, anturi voi vaurioitua. Tämä johtaa tilapäiseen vikaan tai pysyvään vaurioon. Jos ilmaisin laukeaa ja voit haistaa kemiallisen kaasun, tämä voi olla syy. Hiilimonoksidi on väritön ja hajuton kaasu. Kemiallisilla kaasuilla on haju. Seuraavat aineet ja kaasut voivat aiheuttaa ilmaisimen virheellisen laukeamisen tai toimintahäiriön: metaani, propaani, isobutaani, etyleeni, etanoli, alkoholi, isopropanoli, bentseeni, tolueeni, etikkahappo, eetteri, vety, maksakaasu, rikkidioksidi, aerosoli, ponnekaasu, alkoholivalmiste, maali, ohenne, liuotin, liuotin, liima, shampoo, partavesibalsami, hajuvesi, auton pakokaasu (kylmäkäynnistys) ja eräät puhdistusaineet.

NÄYTÖN VIESTIT

0 PPM

Vakionäyttö Virheilmoitus

Err

0 PPM

Alhainen akun jännite

999 PPM

Suurin mitattu arvo

End

Anturin käyttöiän loppu (Vaihda tuote)

HUOLTO:

Noudata seuraavia yksinkertaisia ohjeita, jotta CO-ilmaisimesi pysyy hyvässä toimintakunnossa:

• Tarkista kerran kuukaudessa, että hälytin toimii oikein painamalla testipainiketta.
• Puhdista CO-ilmaisin kerran kuukaudessa imurilla tai pehmeällä liinalla tai harjalla ylimääräisen pölyn poistamiseksi.
• Tarkista säännöllisesti, että paristot eivät ole vaurioituneet, vuotaneet tai syöpyneet.
• Kehota lapsia olemaan leikkimättä CO-ilmaisimella.
  • Varoita lapsia hiilimonoksidimyrkytyksen vaaroista.
• Alä koskaan käytä pesuaineita tai muita liuottimia CO-ilmaisimen puhdistamiseen.
• Alä suihkuta ilmanraikastimia, hiuslakkaa tai muita aerosoleja CO-ilmaisimen lähelle.
• Alä maalaa CO-ilmaisinta. Maali peittää tuuletusaukot ja esfää anturia havaitsemasta CO:ta.
• Alä pura, korjaa tai muuta tuotetta itse; on suuri vaara, että se ei enää toimi oikein tai luotettavasti.

VAIHDA PARISTO:

Irrota CO-ilmaisin seinälevystä. Pääset nyt käsiksi paristoihin.

Irrota paristot laitteesta ja vaihda ne 2x uüsiin High Energy Alkaline -paristoihin 1,5V AA - LR6, varmista, että paristojen navat vastaavat paristolokerossa olevia ohjeita.

VAIHDA ANTURI:

Anturin käyttöikä on 10 vuotta. 10 vuoden kuluttua sinun tulee vaihtaa koko tuote, itse anturi ei ole vaihdettavissa.

Jos "LIFE" LED syttyy ja 3 lyhyttä äänimerkkiä kuuluu minuutin välein, koko tuote on vaihdettava. Tämä on "käyttöiän loppumisen varoitus". Anturin luotettavuutta ei voida enää taata.

TEKNISET TIEDOT:

Virtalähde: 2 x LR6, 1,5V AA suuritehoiset alkaliparistot.

Herkkyys ja aika: 30 ppm, hälytys ei laukea 120 minuutissa.

50 ppm, hälytys laukeaa 60\~90 minuutin kuluessa.

100 ppm, hälytys 10 \~ 40 minuutin kuluessa.

300 ppm, hälytys 3 minuutin kuluessa

valmiustilavirta: <30μA

hälytysvirta: <45mA

Aänenpaine hälytyksen yhteydessä: >85dB (3m etäisyys)

Ympäristöolosuhteet

Käytössä: lämpötila: -10\~+40°C

kosteus: 0\~95%

Tyyppi: tyyppi B (ohjaamaton lähtö)

Standardi: EN50291 - 1:2018

Mitat: 140mm x 70mm x 28mm

YMPÄRISTÖ:

Älä heitä käytettyjä paristoja pois, vaan hävitä ne paikallisella pienkemiallisen jätteen (MSW) varikolla.

Tuotteen elinkaaren lopussa älä hävitä tätä tuotetta tavallisen kotitalousjätteen mukana, vaan vie se sähköja elektroniikkalaitteiden kierrätykseen tarkoitettuun keräyspisteeseen.

SUORITUSTASOILMOITUS:

Vaatimustenmukaisuusvakuutus on saatavilla verkkosivuillamme:

PL

Huolto-osasto ei voi antaa sinulle henkilökohtaisia tietoja tämän ilmaisimen asennuksesta, sijoittamisesta ja kiinnittämisestä alueellasi. Ota tästä yhteyttä mekaanikkoon tai asiantuntijaan.
