Producttype	Koolmonoxide (CO) detector
Merk	Alecto
Model	COA2650
Voeding	2 hoge-energie alkaline LR6 1,5 V AA batterijen
Gevoeligheid	30 ppm, 50 ppm, 100 ppm, 300 ppm
Alarmtijden	Geen alarm voor 120 min bij 30 ppm; alarm tussen 60-90 min bij 50 ppm, 10-40 min bij 100 ppm, 3 min bij 300 ppm
Stroomverbruik standby	< 30 µA
Stroomverbruik alarm	< 45 mA
Geluidssterkte alarm	> 85 dB op 3 m
Bedrijfstemperatuur	-10 °C tot +40 °C
Bedrijfsvochtigheid	0 tot 95% RH
Type	Type B (ongecontroleerde uitgang)
Levensduur sensor	10 jaar
Display	Digitaal display dat de concentratie in ppm weergeeft
Indicatielampjes	Groene LED (Power), gele LED (Fault en Life), rode LED (Alarm)
Norm	EN50291
Zelftest	Automatisch regelmatig, handmatige test met TEST-knop
Onderhoud	Reinigen met een zachte doek of de borstel van een stofzuiger; geen chemische producten gebruiken
Veiligheid	Het alarm nooit negeren; evacueren, ventileren, contact opnemen met een professional
Reserveonderdelen en repareerbaarheid	Geen losse onderdelen; vervang het volledige apparaat aan het einde van zijn levensduur (10 jaar)

Veelgestelde vragen - COA2650 ALECTO

Waar installeer ik de Alecto COA2650 CO-detector?

Installeer hem op een plek waar het alarm hoorbaar is vanuit de slaapkamers. In een ruimte met een verbrandingstoestel plaatst u hem op 1 tot 3 meter van het toestel, minimaal 60 cm van muren en plafonds. In een slaapkamer op ademhalingshoogte. Vermijd hoeken, achter meubels/gordijnen, in de buurt van ventilatieopeningen en in vochtige ruimtes.

Wat te doen als het alarm afgaat?

Open onmiddellijk deuren en ramen, ga met alle bewoners naar buiten in de frisse lucht. Ga niet naar binnen totdat de CO-bron is geïdentificeerd en opgelost. Neem contact op met een professionele installateur om uw verbrandingstoestellen te controleren.

Hoe test ik de detector?

Druk enkele seconden op de TEST-knop. De Power-, Fault- en Life-LED's gaan kort branden, de Alarm-LED knippert 4 keer en er klinken 4 pieptonen. Voer deze test minstens eenmaal per maand uit.

Wanneer en hoe vervang ik de batterijen?

Vervang de batterijen zodra de Fault-LED knippert en er elke 40 seconden een korte piep klinkt. Gebruik twee hoge-energie alkaline 1,5 V AA (LR6) batterijen. Oplaadbare batterijen zijn niet geschikt. Demonteer de detector van de montageplaat en plaats de batterijen met de juiste polariteit.

Wat betekent de weergave 'Err'?

De weergave 'Err' duidt op een sensorfout. De Fault-LED knippert twee keer elke 40 seconden en er klinken twee pieptonen. Dit kan worden veroorzaakt door een defecte sensor of blootstelling aan chemische gassen. Laat de detector 24 uur in de frisse lucht staan; als het probleem aanhoudt, vervang dan het apparaat.

Wat is de levensduur van de detector?

De sensor heeft een levensduur van 10 jaar. Na deze periode toont het display 'End' en knippert de Life-LED met 3 pieptonen per minuut. U moet de volledige detector vervangen, de sensor is niet uitwisselbaar.

Kan de detector in een badkamer worden gebruikt?

Nee, installeer de detector nooit in een vochtige ruimte zoals de badkamer. Vocht kan de sensor beschadigen. Het werkingsvochtigheidsbereik is 0 tot 95% RH, maar constante vochtigheid wordt afgeraden.

Welke stoffen kunnen valse alarmen veroorzaken?

Chemische gassen zoals alcohol, methaan, propaan, ethanol, spuitbussen (haarlak, deodorant), verven, oplosmiddelen, schoonmaakmiddelen en uitlaatgassen kunnen valse alarmen veroorzaken of de sensor beschadigen. Vermijd het gebruik van deze producten in de buurt.

Vervangt de detector een rookmelder?

Nee, de CO-detector vervangt geen rookmelder. Hij is alleen ontworpen om koolmonoxide te detecteren. Voor volledige bescherming installeert u beide soorten detectoren.

Hoe reinig ik de detector?

Reinig hem eenmaal per maand met een zachte doek of de borstel van een stofzuiger om stof te verwijderen. Gebruik nooit schoonmaakmiddelen, afwasmiddel, luchtverfrissers of verf, omdat deze de sensoropeningen kunnen verstoppen.

GEBRUIKSAANWIJZING COA2650 ALECTO

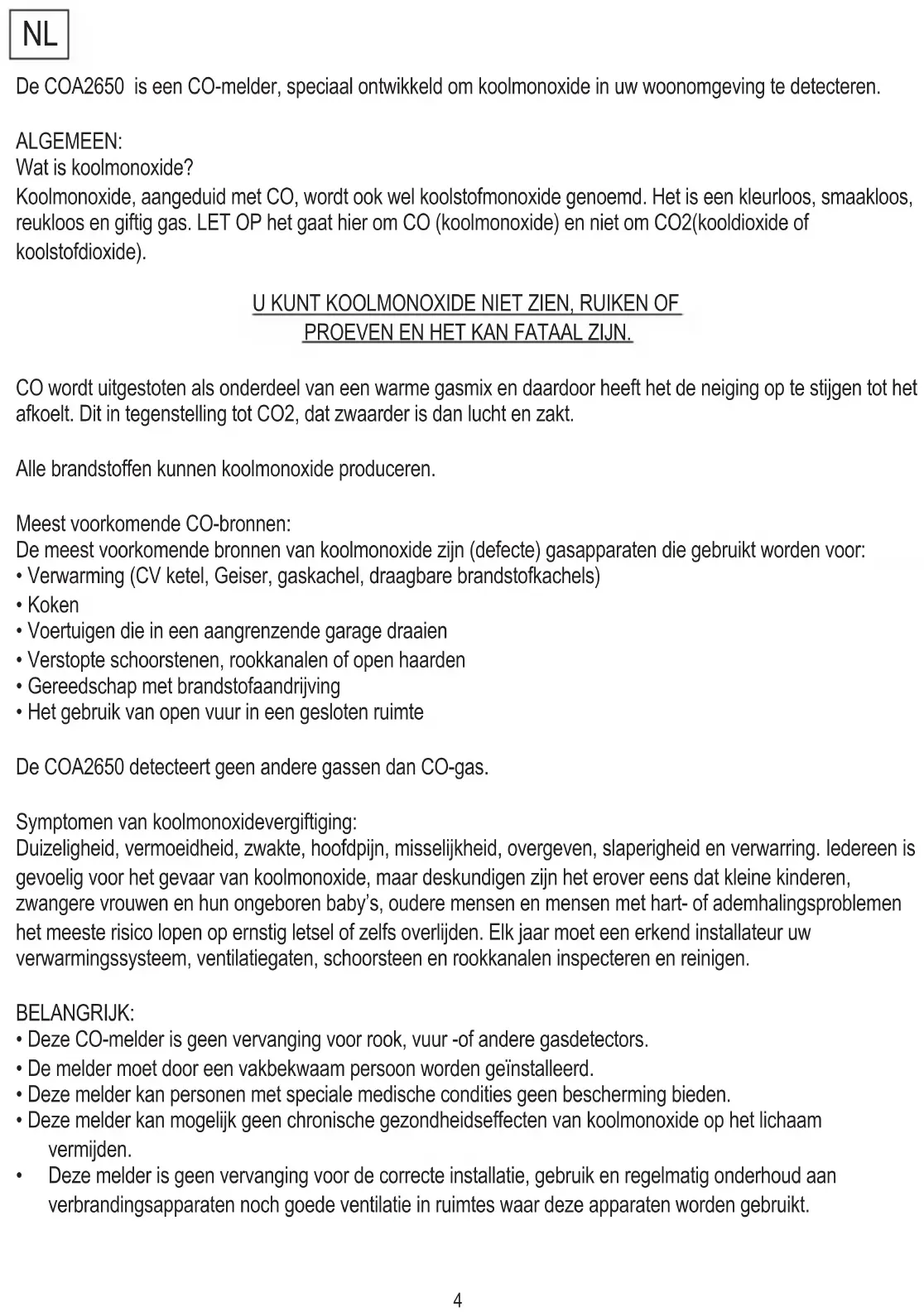

De COA2650 is een CO-melder, speciaal ontwikkeld om koolmonoxide in uw woonomgeving te detecteren.

ALGEMEEN:

Wat is koolmonoxide?

Koolmonoxide, aangeduid met CO, wordt ook wel koolstofmonoxide genoemd. Het is een kleurloos, smaakloos, reukloos en giftig gas. LET OP het gaat hier om CO (koolmonoxide) en niet om CO2(kooldioxide of koolstofdioxide).

U KUNT KOOLMONOXIDE NIET ZIEN, RUIKEN OF PROEVEN EN HET KAN FATAAL ZIJN.

CO wordt uitgestoten als onderdeel van een warme gasmix en daardoor heeft het de neiging op te stijgen tot het afkoelt. Dit in tegenstelling tot CO2, dat zwaarder is dan lucht en zakt.

Alle brandstoffen kunnen koolmonoxide produceren.

Meest voorkomende CO-bronnen:

De meest voorkomende bronnen van koolmonoxide zijn (defecte) gasapparaten die gebruikt worden voor:

• Verwarming (CV ketel, Geiser, gaskachel, draagbare brandstofkachels)
- Koken
• Voertuigen die in een aangrenzende garage draaien
- Verstopte schoorstenen, rookkanalen of open haarden
• Gereedschap met brandstofaandrijving
- Het gebruik van open vuur in een gesloten ruimte

De COA2650 detecteert geen andere gassen dan CO-gas.

Symptomen van koolmonoxidevergiftiging:

Duizeligheid, vermoeidheid, zwakte, hoofdpijn, misselijkheid, overgeven, slaperigheid en verwarring. Iedereen is gevoelig voor het gevaar van koolmonoxide, maar deskundigen zijn het erover eens dat kleine kinderen, zwangere vrouwen en hun ongeboren baby's, oudere mensen en mensen met hart- of ademhalingsproblemen het meeste risico lopen op ernstig letsel of zelfs overlijden. Elk jaar moet een erkend installateur uw verwarmingssysteem, ventilatiegaten, schoorsteen en rookkanalen inspecteren en reinigen.

BELANGRIJK:

• Deze CO-melder is geen vervanging voor rook, vuur -of andere gasdetectors.
• De melder moet door een vakbekwaam persoon worden geïnstalleerd.
• Deze melder kan personen met speciale medische condities geen bescherming bieden.
• Deze melder kan mogelijk geen chronische gezondheidseffecten van koolmonoxide op het lichaam vermijden.

• Deze melder is geen vervanging voor de correcte installatie, gebruik en regelmatig onderhoud aan verbrandingsapparaten noch goede ventilatie in ruimtes waar deze apparaten worden gebruikt.

• Geadviseerd wordt om deze CO-melder elke maand te testen met behulp van de "TEST/MENU" toets op de CO-melder.

• Deze CO-melder geeft alleen alarm als er zich bij de sensor koolmonoxide bevindt. Het is dus mogelijk dat op eventueel andere plaatsen koolmonoxide is, maar het alarm niet afgaat.
• Als het alarm afgaat, wil dat zeggen dat er mogelijk gevaarlijke koolmonoxidegehaltes aanwezig zijn! Koolmonoxide kan dodelijk zijn!

ALARM

CO cocentratie	Periode van inademen en symptomen
50PPM	De maximale concentratie die een gezonde volwassenen kan doorstaan in 8 uur.
200PPM	Na 2-3 uur, milde hoofdpijn, zwak gevoel, duizeligheid, misselijk
400PPM	Binnen 1-2 uur, hoofpijn voorhoofd; na 3 uur, levensbedreigend.
800PPM	Binnen 45 min, duizeligheid, misselijk, stuiptrekkingen; Verliezen van bewustzijn binnen 2 uur; Overlijden binnen 2-3 uur..
1600PPM	Binnen 20 min. hoofdpijn, duizeligheid, misselijk; Overlijden binnen 1 uur
3200PPM	Binnen 5-10 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 25-30 min.
6400PPM	Binnen 1-2 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 10-15 min.
12800PPM	Overlijden binnen 1-3 min.

Als de CO-melder afgaat is er mogelijk Koolmonoxide (CO) aanwezig waaraanu kunt komen te overlijden. Dit alarm mag u dus niet negeren.

Bij een gemeten waarde van 30 ppm of hoger zal de COA2650 alarm geven. De "ALARM" led zal nu met korte tussenpozen 4x snel knipperen en tegelijkertijd zal er een waarschuwend geluidssignaal klinken. Het display laat de gemeten waarde zien. Zodra de koolmonoxide concentratie lager wordt dan 30 ppm stopt het alarm.

Wat te doen wanneer het alarm afgaat:

1. Open deuren en ramen en ga direct naar buiten in de frisse lucht. Controleer of iedereen het pand heeft verlaten.
2. Bel een erkend installateur om de verbrandingsbron (gas/olie gestookt apparaat), die mogelijk de veroorzaker is van het CO alarm, te komen controleren op de juiste werking, staat van onderhoud en inspecties.
3. Ga pas weer naar binnen als de oorzaak is opgelost en het pand goed is geventileerd.

Als het alarm afgaat en de bron is niet duidelijk dan moet je er ten alle tijden vanuit gaan dat de CO concentratie te hoog is. Volg direct de bovengenoemde stappen bij "Wat te doen wanneer het alarm afgaat."

Aanbevolen locaties voor montage van de COA2650

Algemeen:

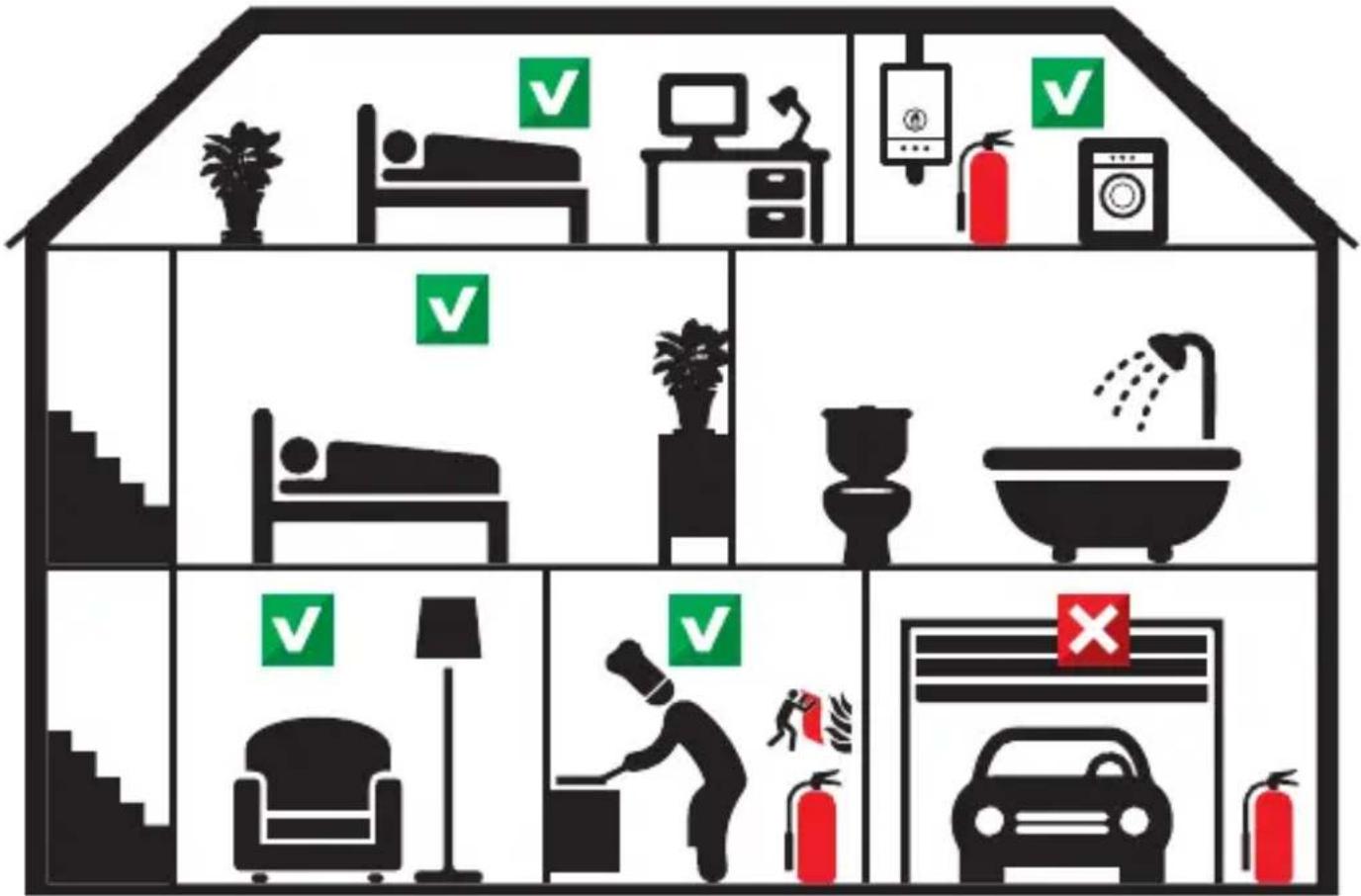

• Installeer de CO-melder op een plaats waarvandaan het alarm in slaapkamers gehoord kan worden.
• Het wordt aanbevolen dat er bij een huis met meerdere verdiepingen op elke verdieping een CO-melder geïnstalleerd wordt.

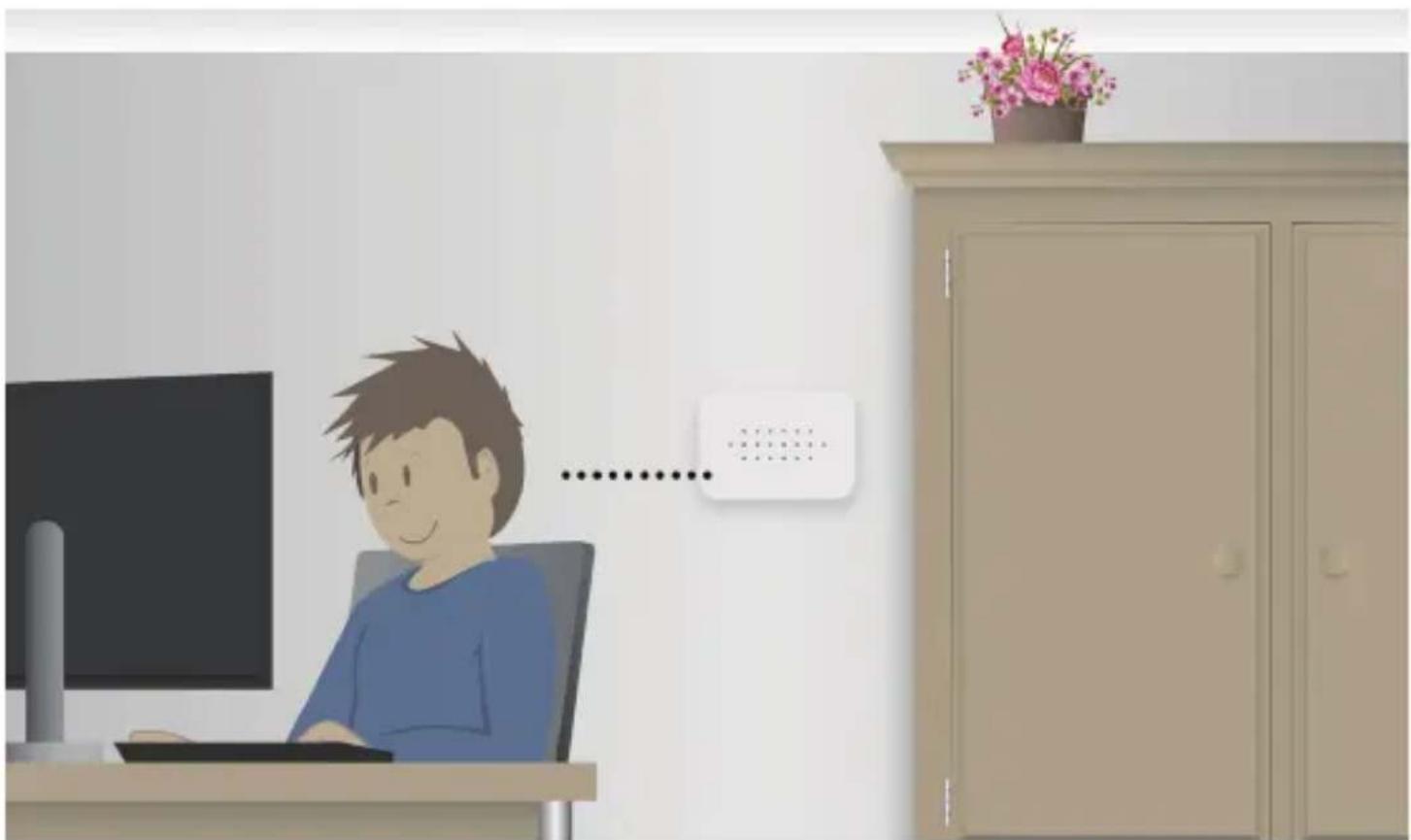

• Installeer de CO-melder op een plaats waar, op eenvoudige wijze, de maandelijkse test kan worden uitgevoerd.
• Wij raden aan om in elke ruimte met een verbrandingstoestel een CO-melder te hangen bij de luchtuitvoer van het toestel.

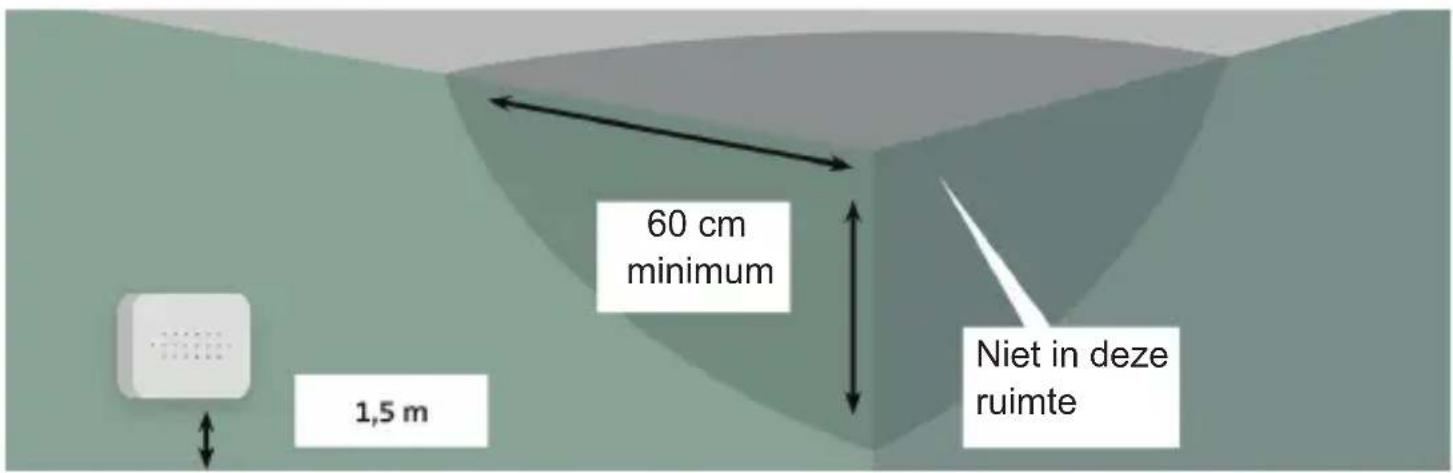

Niet in deze ruimte 90 cm minimum 90 cm minimum Niet in de buurt van deze ruimte

60 cm minimum 1,5 m Niet in deze ruimte

In een ruimte zonder een verbrandingstoestel:

• Installeer de CO-melder in ruimtes zonder verbrandingstoestellen bij voorkeur op ademhoogte.
- Installeer de CO-melder niet in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken.
- Installeer de CO-melder 60 centimeter van omliggende muren en plafonds.

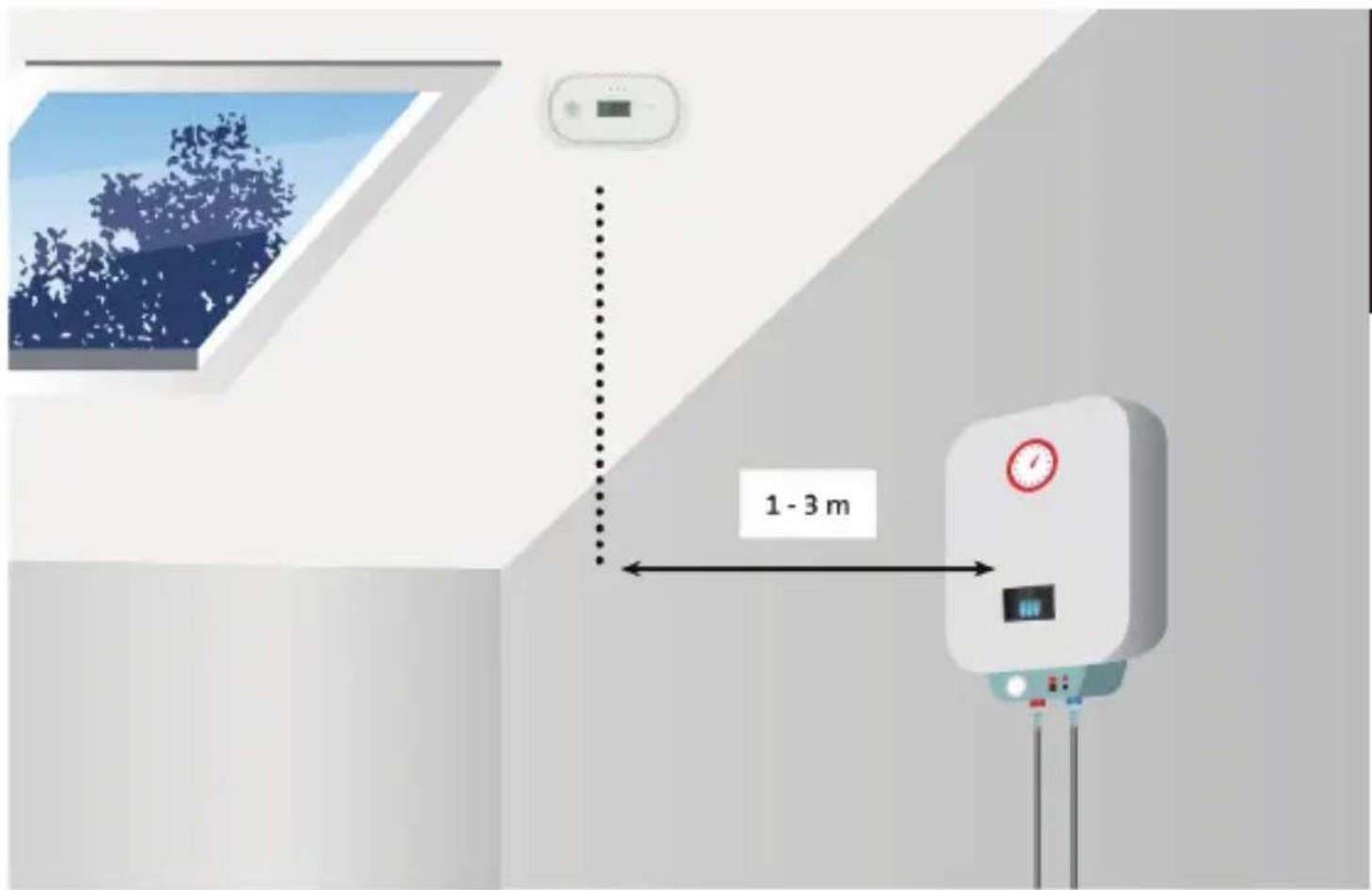

In een ruimte met een verbrandingstoestel

• Installeer de CO-melder 1 tot 3 meter van alle verbrandingstoestellen vandaan in de luchtstroom van het verbrandingstoestel.
• Installeer de CO-melder niet in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken.
• Instaleer de CO-melder in kleine ruimtes (<4m3) vlak buiten deze ruimte.
• Installeer de CO-melder 60 centimeter van omliggende muren. Installatie op zowel muren als het plafond is mogelijk in ruimtes met een verbrandingstoestel.

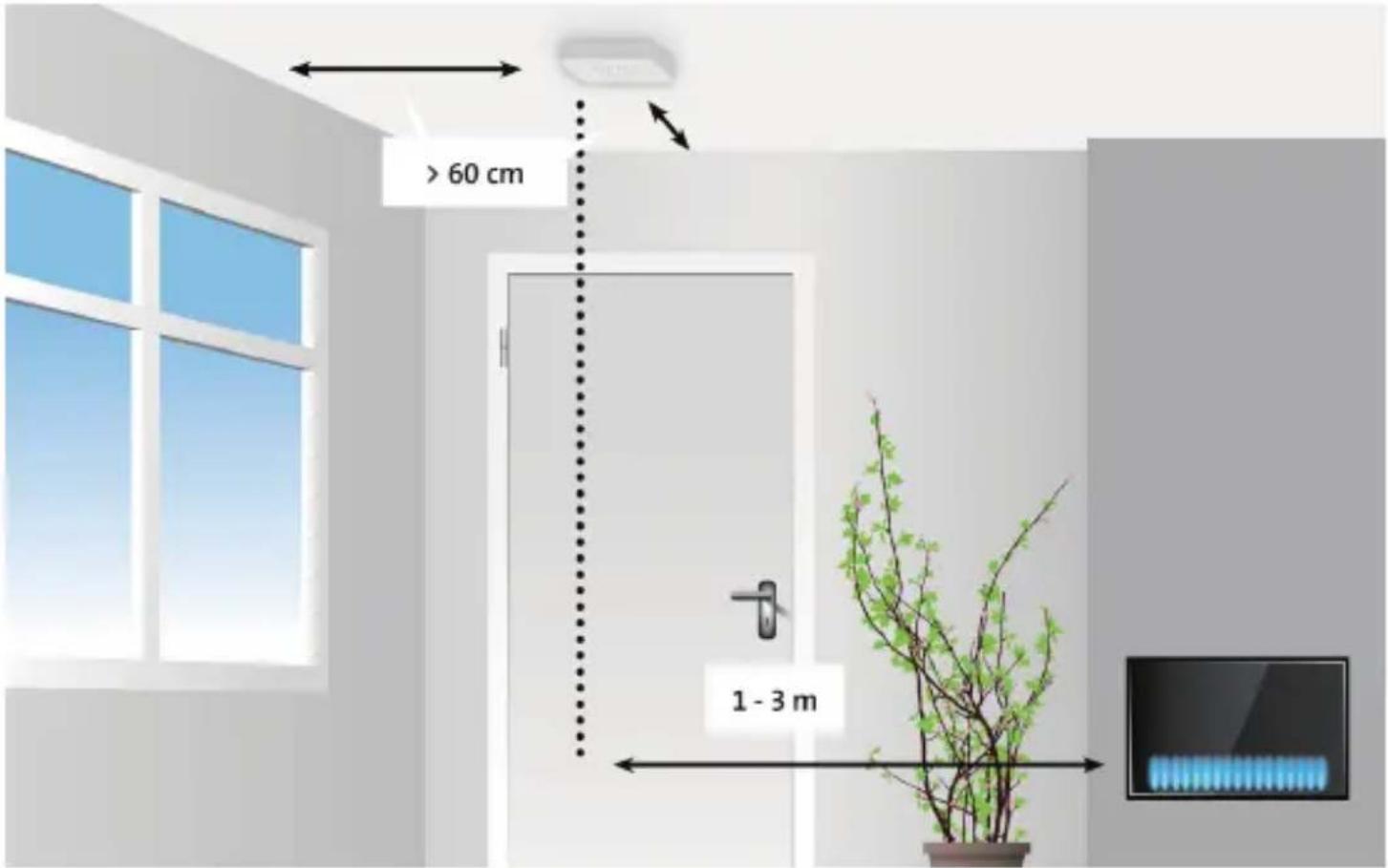

> 60 cm 1 - 3 m

1 - 3 m

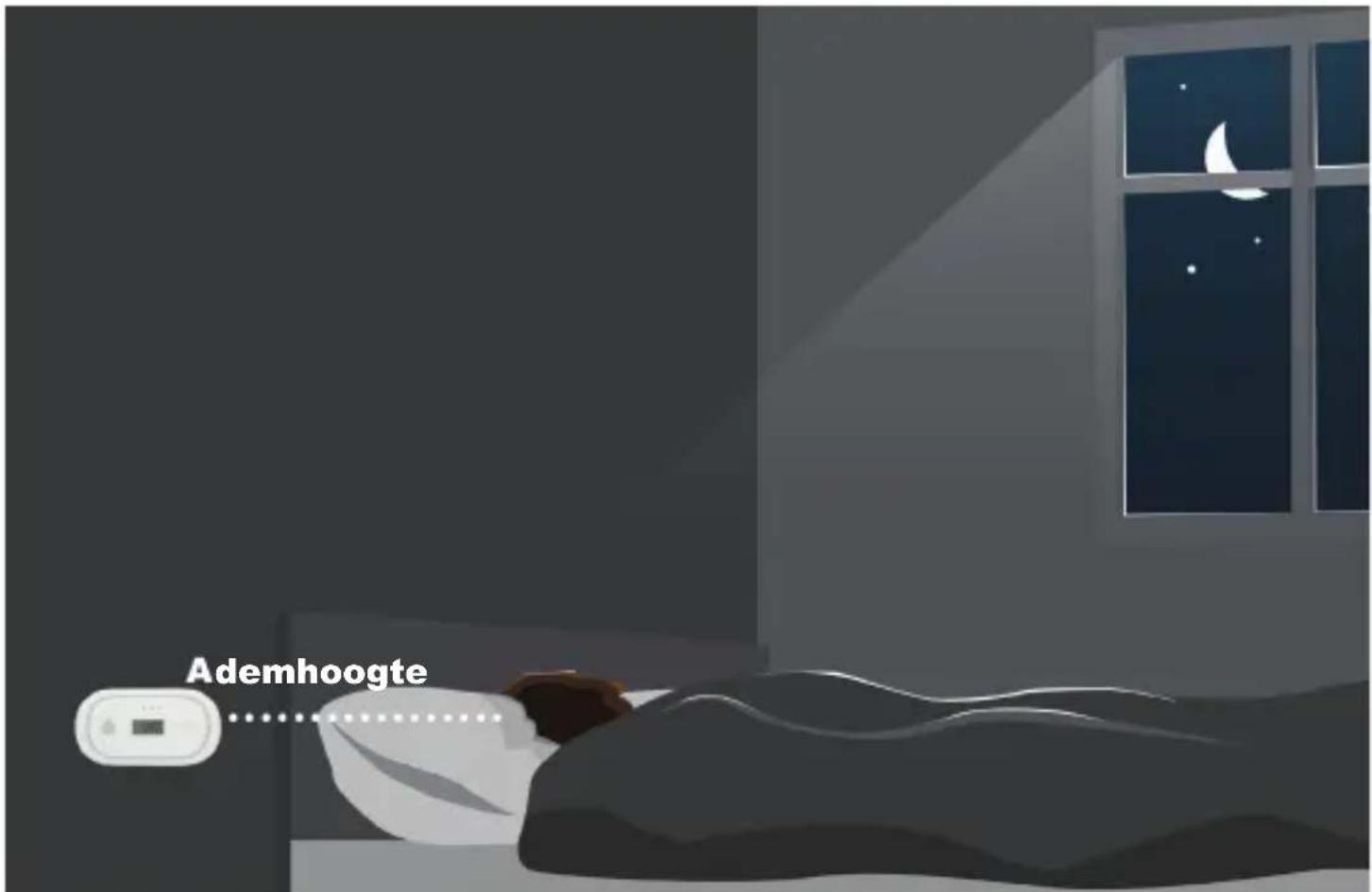

In slaapkamers:

• Installeer de CO-melder in slaapkamers op ademhoogte tijdens het slapen.
• Installeer de CO-melder niet in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken.

Ademhoogte

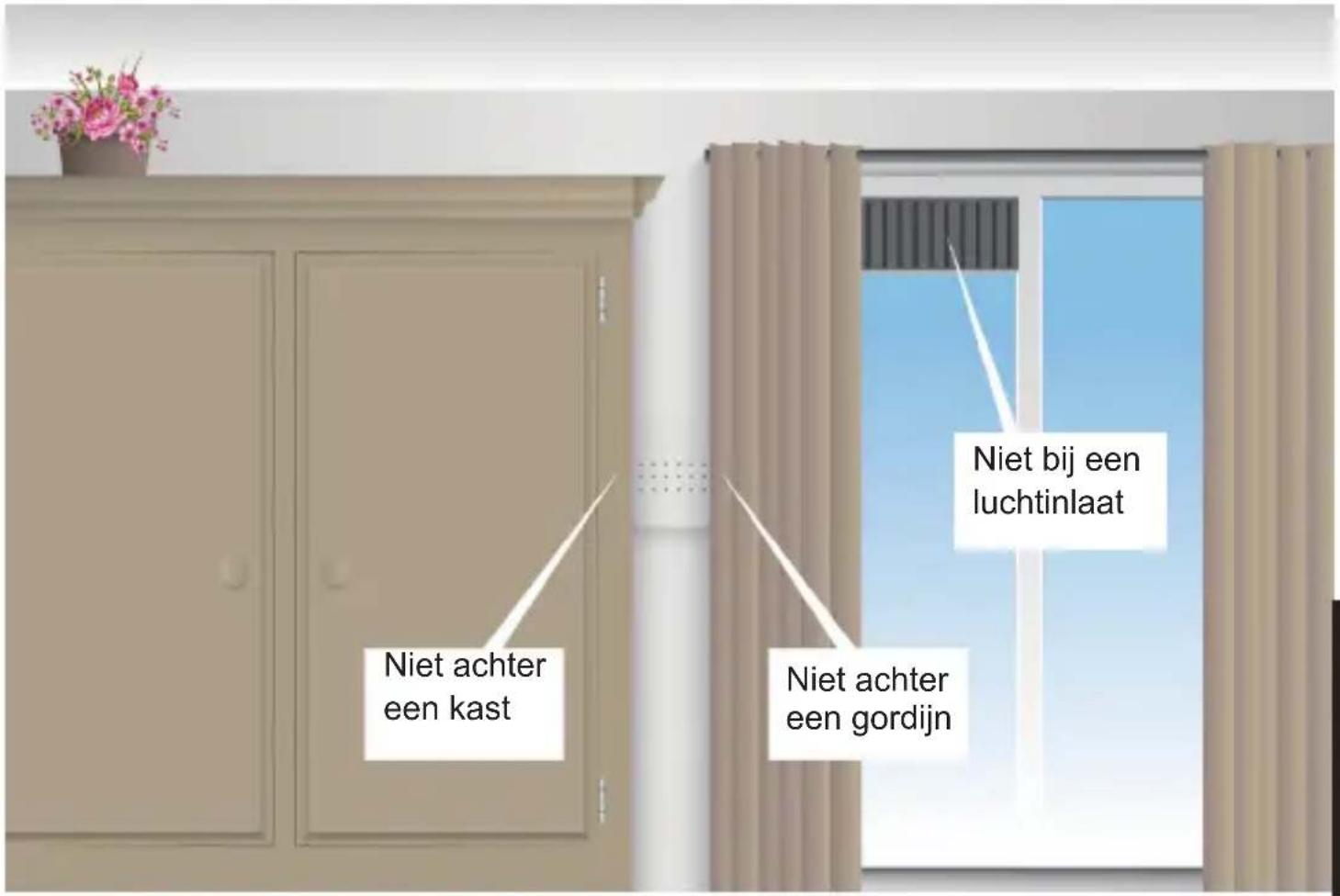

Niet achter een kast Niet achter een gordijn Niet bij een luchtinlaat

VERMIJD DE VOLGENDE PLAATSEN VOOR MONTAGE:

• Installeer de CO-melder niet in turbulente lucht van plafondventilators.
• Installeer de CO melder niet in de buurt van ventilatieopeningen met frisse lucht.
• Installeer de CO melder niet in de buurt van deuren en ramen die naar buiten open gaan.
• Installeer de CO melder niet in de buurt van zeer stoffige, vuile of vette ruimtes, zoals verwarmingsruimtes (<4m3) of bijkeukens. Stof, vet en huishoudelijke chemicaliën kunnen van invloed zijn op de sensor.
• Installeer de CO-melder minimaal 0,5 meter van gasontladingslampen (TL-halogeen) ivm elektronische ruis die voor vals alarm kan zorgen.
• Installeer de CO melder niet in vochtige en natte ruimtes, zoals de badkamer.
• Installeer de CO-melder niet op een plaats waar de temperatuur lager dan -10°C of warmer dan +40°C is.
• Installeer de CO-melder niet op een plaats waar de luchtvochtigheid hoger dan 93%RH is.
• Installeer de CO-melder niet achter gordijnen of meubels. Koolmonoxide moet de sensor kunnen bereiken zodat het koolmonoxide goed door de sensor waargenomen kan worden.
• Installeer de CO-melder nooit plat op een tafel of gelijksoortig oppervlak.
  • Installeer de CO-melder niet in ruimtes waar gebruik wordt gemaakt van spuitbussen (haarspray, deo)

INSTALLATIE:

1. Plaats de meegeleverde batterijen in de CO-melder.

A. Schuif het montageplaatje naar beneden.
B. Plaats de 2 AA batterijen, rekening houdend met polariteit. (High Energy Alkaline batterijen 1,5V AA - LR6) (Oplaadbare batterijen zijn niet geschikt.)
C. De POWER, FAULT EN ALARM leds lichten 0,5 seconde op en de melder geeft een kort geluidssignaal. Na 120 seconden is de CO-melder actief.

1. Monteer de montageplaat op een geschikte locatie. Maak hiervoor gebruik van de meegeleverde pluggen en schroeven of dubbelzijdige tape.
2. Voer eventueel de éérste test uit door de testknop kort ingedrukt te houden. Zie ook paragraaf "Testen".
3. Plaats nu de CO-melder op de montageplaat en schuif deze naar beneden totdat deze vastklikt. Indien er geen batterijen zijn geplaatst is het onmogelijk om de CO-melder op de montageplaat te monteren.
4. De installatie is nu afgerond.

1. ledere 40 seconden licht de "POWER" led even op ten teken dat de melder werkt.
2. Wanneer de melder een korte bliep geeft en de "FAULT" led kortstondig oplicht, dienen de batterijen zo snel mogelijk te worden vervangen.
3. In de volgende tabel staat vermeld wanneer de melder alarm geeft.

Volgens EN50291 standaard.

CO-Concentratie	GEEN ALARMvoor	ALARMvoor
30 PPM	120 min.	-
50 PPM	60 min.	90 min.
100 PPM	10 min.	40 min.
300 PPM	-	3 min.

1. Als er een alarm plaatsvindt zal deze automatisch uitgaan nadat de CO concentratie minder is dan 30PPM.
2. De CO-melder zal met regelmaat een zelftest uitvoeren. Bij een foutmelding zal er "Err" op het scherm verschijnen waarbij er met regelmaat een dubbele bliep hoorbaar is. Tegelijkertijd licht de "FAULT" led met tussenpozen 2x kortstondig op.

TESTEN:

Wanneer de CO-melder onder normale omstandigheden werkt dient deze iedere maand te worden getest. Druk enkele seconden op de "TEST" toets. "POWER", "FAULT" en "LIFE" lichten kortstondig op waarbij de "ALARM" led 4x knippert. Ook zijn er 4 pieptonen hoorbaar.

SENSORFOUT:

Bij een sensorfout zal de "FAULT" led om de 40 seconde 2x kort oplichten. Ook zijn er tegelijkertijd 2 korte piepjes hoorbaar. Op het display zal "Err"verschijnen.

LED INDICATIE:

POWER - groene LED: Stroom, Normale werking, iedere 40 seconden knippert deze

FAULT - gele LED: Sensor probleem

ALARM - rode LED: Alarm, Koolmonoxide aanwezig

LIFE - gele LED: Einde levensduur sensor

BATTERIJ INFORMATIE INDICATIE:

1. ledere 40 seconden wordt de batterij gecontroleerd.
2. Bij een te lage batterijspanning zal elke 40 seconden de "FAULT" led kortstondig oplichten en tevens is er een korte biep hoorbaar.

Gebruik High Energy Alkaline batterijen (2 x LR6 / 1,5V AA). Oplaadbare batterijen zijn niet geschikt.

OORZAKEN FOUTMELDING:

Een foutmelding kan veroorzaakt worden door een printbreuk, defecte sensor of defecte elektronische onderdelen.

Wanneer vluchtige chemische gassen, bv alcohol, de oorzaak zijn voor foutdetectie kan dit worden hersteld door de melder uit te zetten en deze voor 24 uur in frisse lucht te leggen. Hierdoor hersteld de sensor. Mocht de fout niet zijn verholpen na deze 24 uur dan is de melder definitief defect en dient te worden vervangen. Repareer de melder niet zelf, maar laat deze alleen repareren door de importeur. Wanneer het alarm is vervuild en beschadigd door een hoge concentratie chemische gassen, kan de sensor worden aangetast. Dit zal leiden tot een tijdelijke fout of permanente schade. Als de melder afgaat en u kunt een chemisch gas ruiken, kan dit de oorzaak zijn. Koolmonoxide is een kleurloos en reukloos gas. Chemische gassen hebben een geur.

De volgende stoffen en gassen kunnen ervoor zorgen de melder verkeerd af gaat of defect raakt: methaan, propaan, iso butaan, etheen, ethanol, alcohol, iso propanol, benzeen, tolueen, azijnzuur, ether, waterstof, hepatische gas, zwaveldioxide, aerosol, drijfgas, alcohol voorbereiding, verf, verdunner, dissolvant, hechtingsmiddel, shampoo, aftershave balsem, parfum, auto uitlaat (koude start) en sommige schoonmaakmiddelen.

SCHERMMELDINGEN

0 PPM

Standaard scherm Error melding

Err

0 PPM

Lage batterijspanning

999 PPM

Max gemeten waarde

End

Einde sensor levensduur (Vervang product)

ONDERHOUD:

Om uw CO-melder in goede staat te houden, dient u de volgende eenvoudige stappen te volgen:

• Controleer één keer per maand of het alarm goed werkt door op de testknop te drukken.
• Reinig de CO-melder één keer per maand met de stofzuiger of met een zachte doek of borstel om overtollig stof te verwijderen.
• Controleer regelmatig of de batterijen niet zijn beschadigd, uitgelopen of verroest zijn.
• Vertel kinderen dat ze nooit met de CO-melder mogen spelen.
• Waarschuw kinderen voor de gevaren van koolmonoxidevergiftiging.
• Gebruik nooit afwasmiddelen of andere oplosmiddelen om de CO-melder te reinigen.
• Spuit geen luchtverfrissers, haarlak of andere spuitbussen in de buurt van de CO-melder.
• Verf de CO-melder niet. Verf dekt de ventilatieopeningen af waardoor de sensor geen CO meer waar kan nemen.
• Demonteer, repareer of wijzig het product niet zelf; er is een hoog risico dat deze dan niet meer correct of betrouwbaar functioneert.

VERVANGEN BATTERIJ:

Verwijder de CO-melder van de muurplaat. U heeft nu toegang tot de batterijen.

Verwijder de batterijen uit het toestel en verwissel deze met 2x nieuwe High Energy Alkaline batterijen 1,5V

AA - LR6, let hierbij op dat de batterijpolen overeenkomen met de instructies in het batterijvak.

VERVANGEN SENSOR:

De sensor heeft een levensduur van 10 jaar. Na 10 jaar dient u het complete product te vervangen, de sensor zelf is niet omwisselbaar.

Als de "LIFE" led oplicht en elke minuut 3 korte pieptonen klinken, moet het hele product worden vervangen.

Dit is de "end of life warning". De betrouwbaarheid van de sensor kan niet meer worden gegarandeerd.

SPECIFICATIES:

Voeding: 2 x LR6, 1,5V AA high energy Alkaline batterijen

Gevoeligheid en tijd: 30ppm, alarm wordt niet geactiveerd binnen 120 minuten

50ppm, geeft alarm binnen 60\~90 minuten

100ppm, geeft alarm binnen 10\~40 minuten

300ppm, geeft alarm binnen 3 minuten

stand-by stroom: <30μA

stroom bij alarm: <45mA

Geluidsdruk bij alarm: >85dB (3m afstand)

Omgevingsomstandigheid

tijdens gebruik: temperatuur: -10\~+40°C

luchtvochtigheid: 0\~95%

Type: Type B (niet gecontroleerde uitgang)

Standard: EN50291 - 1:2018

Uitgewerkte batterijen niet weggooien maar inleveren bij uw plaatselijk depot voor Klein Chemisch Afval

(KCA). Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recycling van elektrische en elektronische apparatuur.

VERKLARING VAN PERFORMANCE:

De verklaring van conformiteit is beschikbaar op onze website:

De serviceafdeling kan u geen persoonlijke informatie geven over installatie, plaatsing en montage van deze melder in uw omgeving. Raadpleeg hiervoor een monteur of specialist.
