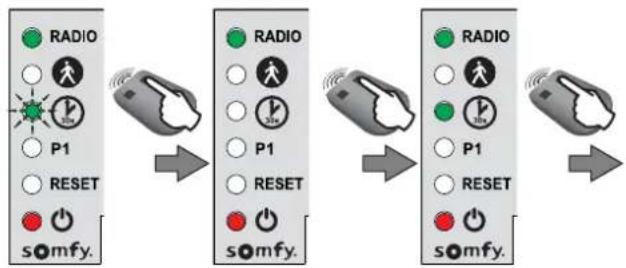

- Sposób działania trybu automatycznego zamykania 25 - Włączanie trybu automatycznego zamykania 25 - Wyłączanie trybu automatycznego zamykania 26 5 Programowanie pilotów zdalnego sterowania 27

5.1 Prezentacja pilotów zdalnego sterowania 27

- Sposoby programowania pilota zdalnego sterowania z 2przyciskami 27 - Sposoby programowania pilota zdalnego sterowania z 4przyciskami 27 - Sposób użycia pilota zdalnego sterowania z 3 przyciskami 27

5.2 Dodawanie pilota zdalnego sterowania 28

- Pilot zdalnego sterowania z 2 lub 4 przyciskami 28 - Pilot zdalnego sterowania z 3 przyciskami 28

5.3 Kasowanie pilotów zdalnego sterowania 28

6 Pomoc w usuwaniu usterek 29

6.1 Pomoc techniczna 29

6.2 Wymiana baterii pilota zdalnego sterowania 29

6.3 Kasowanie ustawień 30

6.4 Zablokowanie / odblokowanie napędów 30

7 Dane techniczne 322 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Zasady bezpieczeństwa

Ten symbol sygnalizuje niebezpieczeństwo, którego różne stopnie są opisane poniżej. NIEBEZPIECZEŃSTWO Sygnalizuje niebezpieczeństwo powodujące bezpośrednie zagrożenie życia lub poważne obrażenia ciała. OSTRZEŻENIE Sygnalizuje niebezpieczeństwo mogące doprowadzić do zagrożenia życia lub poważnych obrażeń ciała. UWAGA Sygnalizuje niebezpieczeństwo mogące doprowadzić do obrażeń ciała o stopniu lekkim lub średnim. WAŻNE Sygnalizuje niebezpieczeństwo mogące doprowadzić do uszkodzenia lub zniszczenia produktu. OSTRZEŻENIE INFORMACJA O ZAGROŻENIACH - Ważne instrukcje dotyczące bezpieczeństwa Przestrzeganie wszystkich podanych zaleceń jest ogromnie ważne ze względu na bezpieczeństwo ludzi, ponieważ nieprawidłowy montaż może spowodować poważne obrażenia ciała. Te instrukcje należy zachować. Instalator musi koniecznie przeszkolić wszystkich użytkowników, aby zapewnić pełne bezpieczeństwo użytkowania zespołu napędowego zgodnie z instrukcją obsługi. Instrukcje należy przekazać końcowemu użytkownikowi. Ważne informacje Ten produkt jest zespołem napędowym do bram skrzydłowych, przeznaczonym do użytku w obiektach mieszkalnych określonych w normie EN 60335-2-103, z którą jest zgodny. Niniejsze zalecenia mają przede wszystkim na celu spełnienie wymogów wspomnianych norm, a tym samym zapewnienie bezpieczeństwa osób i mienia. OSTRZEŻENIE Użytkowanie tego produktu poza zakresem stosowania opisanym w tej instrukcji jest zabronione (patrz punkt "Zakres stosowania" w instrukcji). Stosowanie jakichkolwiek akcesoriów lub podzespołów innych niż zalecane przez rmę Somfy jest zabronione, ponieważ mogłoby spowodować zagrożenie dla użytkowników. Somfy nie będzie ponosić odpowiedzialności za szkody wynikłe na skutek nieprzestrzegania zaleceń podanych w tej instrukcji. W przypadku pojawienia się wątpliwości podczas montażu zespołu napędowego lub w celu uzyskania dodatkowych informacji, należy odwiedzić stronę internetową www.somfy.com. Niniejsze zalecenia mogą być zmodykowane w przypadku zmiany norm lub parametrów zespołu napędowego. Stan bramy, do której napęd jest przeznaczony Przed zamontowaniem zespołu napędowego sprawdzić, czy:

• brama jest w dobrym stanie technicznym;

• brama jest stabilna bez względu na jej położenie;

• elementy konstrukcyjne podtrzymujące bramę umożliwiają solidne przymocowanie zespołu napędowego. W razie potrzeby, należy je wzmocnić.

• brama zamyka się i otwiera ręcznie we właściwy sposób, przy użyciu siły mniejszej niż 150 N;

• zakres temperatury zaznaczony na zespole napędowym jest dostosowany do miejsca montażu napędu. WAŻNE Nie polewać zespołu napędowego wodą. Nie montować zespołu napędowego w miejscach, w których występuje ryzyko wybuchu. OSTRZEŻENIE Upewnić się, czy strefy między częścią napędzaną a zlokalizowanymi w pobliżu elementami stałymi, niebezpieczne ze względu na ryzyko związane z przesuwaniem się części napędzanej podczas otwierania (przygniecenie, przycięcie, zakleszczenie), zostały wyeliminowane lub oznakowane w obrębie instalacji (patrz "Zapobieganie ryzyku"). Umieścić na stałe naklejki ostrzegające przed ryzykiem przygniecenia w miejscu dobrze widocznym lub w pobliżu ewentualnie montowanych, stałych mechanizmów sterowania. Instalacja elektryczna NIEBEZPIECZEŃSTWO Instalacja zasilania elektrycznego musi być zgodna z normami obowiązującymi w kraju, w którym zainstalowano zespół napędowy i powinna być wykonana przez wykwalikowany personel. NIEBEZPIECZEŃSTWO Układ elektryczny musi być przeznaczony wyłącznie do zespołu napędowego i wyposażony w zabezpieczenie składające się z następujących elementów:

• bezpiecznik lub samoczynny wyłącznik 10 A,

• i urządzenie typu różnicowego (30 mA). Należy zapewnić możliwość wielobiegunowego odłączania zasilania. Wyłączniki wielobiegunowe przewidziane do odłączania zasilania urządzeń stałych muszą być podłączone bezpośrednio do końcówek zasilania oraz znajdować się w bezpiecznej odległości od styków na wszystkich biegunach, aby zagwarantować całkowite odłączenie zasilania w warunkach przepięcia kategorii III. Przewody niskiego napięcia wystawione na działanie warunków atmosferycznych muszą być przynajmniej typu H07RN-F. Zalecane jest zamontowanie odgromnika (konieczne maksymalne napięcie szczątkowe 2 kV).3 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Ułożenie przewodów NIEBEZPIECZEŃSTWO Przewody poprowadzone pod ziemią muszą być wyposażone w osłonę o średnicy wystarczającej na ułożenie w niej przewodu napędu oraz przewodów akcesoriów. W przypadku przewodów, które nie są poprowadzone pod ziemią, użyć przelotki, która wytrzyma przejazd pojazdów (nr kat. 2400484). Zalecenia bezpieczeństwa dotyczące montażu zespołu napędowego OSTRZEŻENIE Na czas montażu należy zdjąć wszelką biżuterię (bransoletka, łańcuszek lub inna). Przy wykonywaniu wszelkich czynności oraz wierceniu i spawaniu, używać stosownych zabezpieczeń (specjalne okulary ochronne, rękawice, nauszniki ochronne itd.). NIEBEZPIECZEŃSTWO Nie wolno podłączać zespołu napędowego do źródła zasilania (sieć, akumulator lub zestaw solarny) przed zakończeniem montażu. OSTRZEŻENIE Wprowadzanie zmian do któregokolwiek z elementów dostarczonych w tym zestawie lub używanie jakiegokolwiek dodatkowego elementu, który nie był zalecany w tej instrukcji, jest surowo wzbronione. Obserwować otwieranie lub zamykanie bramy i pilnować, aby wszystkie osoby pozostawały w bezpiecznej odległości do momentu zakończenia montażu. Nie stosować środków klejących do zamocowania zespołu napędowego. OSTRZEŻENIE Ręczne odblokowanie może spowodować niekontrolowane przesuwanie bramy. Umieścić naklejkę wskazującą mechanizm ręcznego odblokowania blisko elementu służącego do jego uruchamiania. OSTRZEŻENIE Montować stałe urządzenia sterujące na wysokości co najmniej 1,5 m, w miejscu, z którego brama jest dobrze widoczna, lecz z dala od ruchomych części. Po zakończeniu instalacji upewnić się, że:

• mechanizm jest prawidłowo wyregulowany;

• mechanizm ręcznego odblokowania działa prawidłowo;

• zespół napędowy zmienia kierunek działania, gdy brama napotyka przeszkodę wielkości 50 mm, która znajduje się w połowie wysokości skrzydła bramy. OSTRZEŻENIE W przypadku działania bramy w trybie automatycznym lub w sytuacji, gdy urządzenie sterujące znajduje się poza polem widzenia, należy zainstalować fotokomórki. Zespół napędowy w trybie automatycznym to taki, który działa przynajmniej w jednym kierunku bez konieczności aktywacji przez użytkownika. W przypadku działania bramy w trybie automatycznym albo gdy brama wychodzi na drogę publiczną, może być konieczne zamontowanie migającego światła, zgodnie z przepisami obowiązującymi w kraju, w którym napęd jest użytkowany. Zalecenia bezpieczeństwa dotyczące użytkowania OSTRZEŻENIE Ten zespół napędowy może być używany przez dzieci w wieku co najmniej 8 lat oraz osoby, których zdolności zyczne, sensoryczne lub mentalne są ograniczone, lub przez osoby nieposiadające doświadczenia lub wiedzy, jeżeli są one objęte właściwym nadzorem albo jeżeli otrzymały wcześniej odpowiednie instrukcje dotyczące bezpiecznej obsługi urządzenia i zostały poinformowane o ewentualnych zagrożeniach. Nigdy nie pozwalać dzieciom, żeby bawiły się urządzeniami do sterowania bramą. Piloty zdalnego sterowania powinny być niedostępne dla dzieci. Czyszczenie i prace konserwacyjne, za które odpowiedzialny jest użytkownik, nie mogą być wykonywane przez dzieci. Poziom ciśnienia akustycznego zespołu napędowego jest niższy lub równy 70 dB(A). Dźwięk emitowany przez konstrukcję, do której zespół napędowy będzie podłączony, nie jest brany pod uwagę. OSTRZEŻENIE Każdy potencjalny użytkownik musi zostać poinformowany przez instalatora o zasadach używania zespołu napędowego zgodnie ze wszystkimi zaleceniami tej instrukcji. Należy koniecznie upewnić się, że żadne nieprzeszkolone osoby nie będą mogły uruchomić bramy. Użytkownik powinien obserwować otwieranie lub zamykanie bramy i pilnować, aby wszystkie osoby pozostawały w bezpiecznej odległości do momentu całkowitego zakończenia ruchu. Nie blokować celowo ruchu bramy. OSTRZEŻENIE W przypadku nieprawidłowego działania należy odłączyć zasilanie i natychmiast odblokować zespół napędowy, aby zapewnić dostęp na posesję i skontaktować się z działem pomocy technicznej Somfy. Nie próbować otwierać ręcznie bramy, jeżeli napęd nie został odblokowany.Żadne naturalne przeszkody (gałąź, kamień, wysoka trawa itd.) nie powinny blokować ruchu bramy.4 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Zalecenia bezpieczeństwa dotyczące konserwacji NIEBEZPIECZEŃSTWO Podczas czyszczenia, wykonywania czynności konserwacyjnych i wymiany części zespół napędowy musi być odłączony od źródła zasilania. OSTRZEŻENIE Co miesiąc należy sprawdzać:

• instalację w celu wykrycia wszelkich śladów zużycia lub uszkodzenia przewodów albo elementów montażowych.

• czy zespół napędowy zmienia kierunek działania, gdy brama napotyka przeszkodę wielkości 50 mm, która znajduje się w połowie wysokości skrzydła bramy Nie używać zespołu napędowego, jeżeli konieczna jest jego naprawa lub regulacja. Bramy w złym stanie technicznym należy naprawić, wzmocnić, a nawet wymienić. Przy obsłudze serwisowej i naprawie używać wyłącznie oryginalnych części. Wprowadzenie jakichkolwiek modykacji technicznych, elektronicznych lub mechanicznych w obrębie zespołu napędowego wiąże się z koniecznością uzyskania zgody działu pomocy technicznej Somfy. Jeżeli instalacja jest wyposażona w fotokomórki i/ lub migające światło, należy systematycznie czyścić elementy optyczne fotokomórek i migającego światła. Informacje na temat baterii NIEBEZPIECZEŃSTWO Nie pozostawiać baterii / baterii pastylkowych / akumulatorów w zasięgu dzieci. Należy je przechowywać w miejscu niedostępnym dla dzieci. Występuje niebezpieczeństwo połknięcia tych elementów przez dzieci lub zwierzęta domowe. Ryzyko śmierci! Jeżeli, pomimo wszystko, zaistnieje taka sytuacja, należy natychmiast skontaktować się z lekarzem lub udać się do szpitala. Uważać, aby nie wytworzyć zwarcia w bateriach, nie wrzucać ich do ognia ani nie ładować. Występuje ryzyko wybuchu. Recykling i usuwanie zużytego sprzętu Akumulator, jeśli był zamontowany, powinien zostać wyjęty z zespołu napędowego przed przekazaniem go do utylizacji. Nie wyrzucać zużytych baterii pilotów zdalnego sterowania lub akumulatora, o ile jest zainstalowany, razem z odpadami z gospodarstwa domowego. Należy je przekazać do specjalnego punktu zbiórki odpadów w celu ich wtórnego przetworzenia. Nie wyrzucać zespołu napędowego wycofanego z użytku razem z odpadami z gospodarstwa domowego. Taki zespół napędowy należy przekazać jego dystrybutorowi lub skorzystać z punktów selektywnej zbiórki odpadów udostępnionych przez władze danej gminy. Zgodność z przepisami Firma Somfy oświadcza niniejszym, że produkt opisany w tej instrukcji, o ile jest używany zgodnie z podanymi zaleceniami, spełnia zasadnicze wymogi obowiązujących Dyrektyw Europejskich, a w szczególności Dyrektywy Maszynowej 2006/42/WE oraz Dyrektywy dot. urządzeń radiowych 2014/53/UE. Pełny tekst deklaracji zgodności WE jest dostępny pod następującym adresem internetowym: www.somfy.com/ce. Antoine CREZE, Manager ds. zgodności z przepisami, Cluses Zapobieganie ryzyku Określenie stref niebezpiecznych Środki ostrożności w celu wyeliminowania ryzyka

Strefa 1 Strefa 5 Strefa 2 Strefa 2 Strefa 3 Strefa 4 Strefa 3 Strefa 4 STOP Cellules photoélectriques STREFA 1 Ryzyko uderzenia i przygniecenia Rozwiązanie: System wykrywania przeszkód wewnątrz napędu. Fotokomórki. Fotokomórki5 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

10 cm mini Entaille du pilier STREFA 2 Ryzyko przygniecenia i przycięcia rąk Rozwiązanie: Jeśli w instalacji występuje strefa przycięcia: - pozostawić odległość minimum 10 cm pomiędzy skrzydłem a słupkiem/ścianą. - ściąć narożnik słupka, nie osłabiając jego konstrukcji. STREFA 3 Ryzyko uderzenia Rozwiązanie: System wykrywania przeszkód wewnątrz napędu. STOP 50 cm mini STREFA 4 Ryzyko uwięzienia i przygniecenia Rozwiązanie: System wykrywania przeszkód wewnątrz napędu. Jeżeli występuje ryzyko uwięzienia użytkownika w stree pomiędzy skrzydłami bramy a znajdującymi się w otoczeniu elementami stałymi, pozostawić odległość minimum 50 cm między skrzydłami a elementami stałymi. STREFA 5 Ryzyko obrażeń stóp Rozwiązanie: Jeżeli pomiędzy dolną częścią skrzydeł bramy a podłożem znajduje się strefa niebezpieczna dla stóp, należy pozostawić odległość minimum 12 cm lub maksimum 5 mm między dolną częścią skrzydeł a podłożem. 12 cm min. 5 mm max. Ścięcie słupka6 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

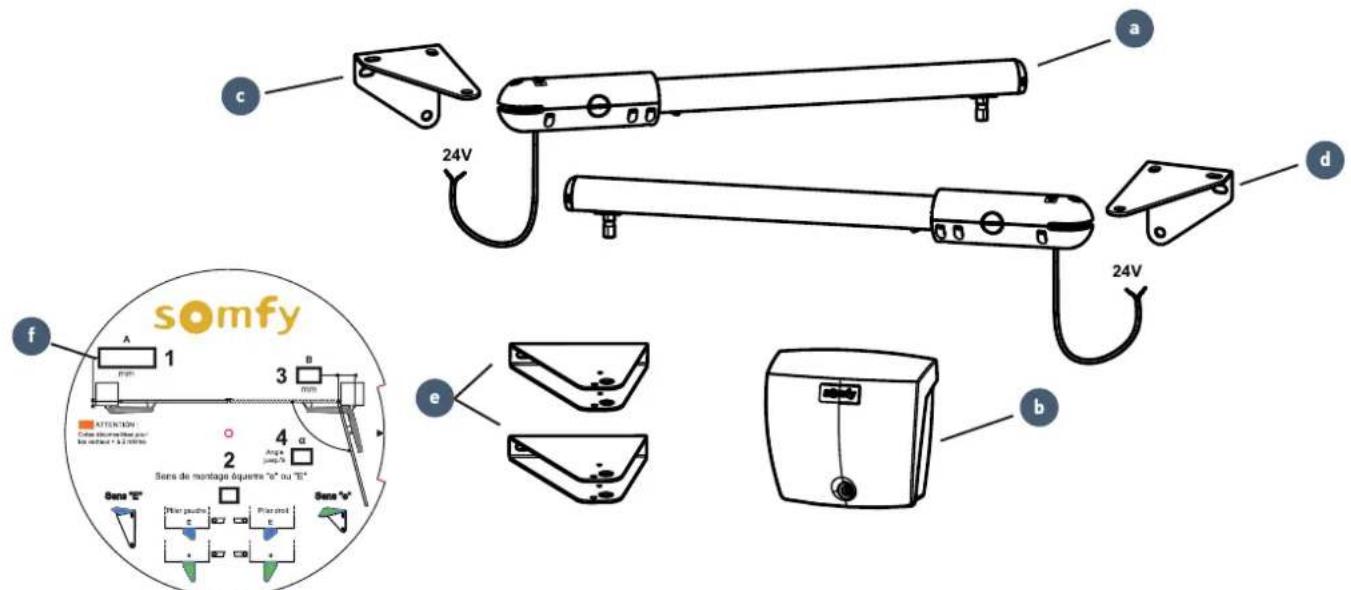

Prezentacja produktu Zawartość zestawu

Ozn. Nazwa Ilość Ozn. Nazwa Ilość

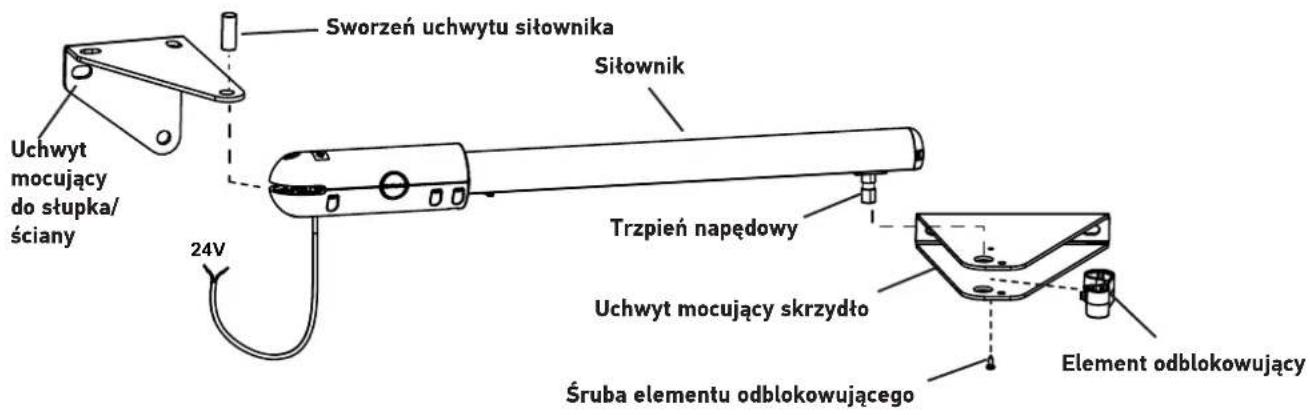

Siłownik 24V x2 Torebka na akcesoria do modułu sterującego b Moduł sterujący x1 l Uchwyt montażowy akumulatora x1 c Lewy uchwyt mocujący do słupka/ściany x1 m Sznur uszczelniający x1 d Prawy uchwyt mocujący do słupka/ściany x1 n Śruba pokrywy modułu x1 e Uchwyt mocujący skrzydło x2 o Klucz do odblokowania pokrywy modułu x1 f Tarcza do ustalenia wymiarów x1 p Kątownik mocujący do ściany x1 g Naklejka informacyjna x1 q Śruba mocująca moduł do kątownika x1 Torebka na akcesoria do siłownika r Uchwyt przewodu x1 h Element odblokowujący x2 s Śruba uchwytu przewodu x2 i Śruba elementu odblokowującego x2

Sworzeń mocujący siłownik do uchwytu na słupku/ścianie

k Płaska podkładka M8x22 x47 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

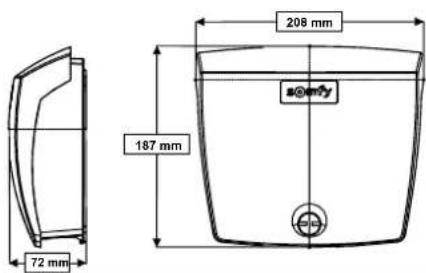

Opis produktu 24V Pokrywa modułu sterującego Śruba pokrywy Śruba kątownika Kątownik Sznur uszczelniający Uchwyt przewodu Elektroniczny układ sterowania Śruba uchwytu przewodu Sworzeń uchwytu siłownika Uchwyt mocujący do słupka/ ściany Siłownik Uchwyt mocujący skrzydło Trzpień napędowy Śruba elementu odblokowującego Element odblokowujący Wymiary Zakres zastosowania Ten automatyczny mechanizm został zaprojektowany do napędu bram wjazdowych dwuskrzydłowych w domach jednorodzinnych. Wymiary i ciężar skrzydeł Maksymalny ciężar każdego skrzydła (P) 250 kg Maksymalna wysokość każdego skrzydła (H) 2 m Min./maks. szerokość każdego skrzydła (L) 1,25 / 2,5 m Typ bramy (pełna / ażurowa) oraz warunki klimatyczne (występowanie silnego wiatru) mogą spowodować zmniejszenie podanych wartości maksymalnych (patrz tabela poniżej). 208 mm187 mm72 mm30,00 mm104,70 mm177,11 mm149,59 mm105,05 mm164,49 mm 85 mm 76 mm 786 mm8 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Wymiary i ciężar napędzanych skrzydeł bramy w zależności od siły wiatru Siła wiatru Skutek Produkt SGS ESSENTIAL ≥ 80 km/h Brak możliwości poruszania się pod wiatr Szerokość min./maks. Ciężar maks. 1,25 /1,5 m 250 kg < 80 km/h > 40 km/h Poruszanie się gałęzi drzew Szerokość min./maks. Ciężar maks. 1,25 / 2,5 m 250 kg Szerokość min./maks. Ciężar maks. 1,25 / 1,5 m 250 kg ≤ 40 km/h Przemieszczanie się ziaren piasku Szerokość min./maks. Ciężar maks. 1,25 / 2,5 m 250 kg Brama ażurowa Brama częściowo ażurowa Brama pełna Widok ogólny instalacji

Oznaczenie Nazwa Oznaczenie Nazwa

Oświetlenie strefowe* E Niezależna antena* B Wideodomofon* F Migające światło C Przełącznik kluczowy* G Napędy D Fotokomórki H Moduł sterujący *akcesoria opcjonalne9 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Prezentacja elektronicznego układu sterowania Ozn. Nazwa Funkcja

Przycisk Wzbudzenie elektronicznego układu sterowania

Kontrolka RADIO Zapala się za każdym razem, gdy elektroniczny układ sterowania otrzymuje polecenie drogą radiową

Kontrolka Zapala się przy włączaniu/wyłączaniu trybu otwarcia umożliwiającego przejście pieszego

Kontrolka Zapalona funkcja automatycznego zamykania bramy jest włączona Zgaszona funkcja automatycznego zamykania bramy nie jest włączona Miga wybrano ustawienie "automatyczne zamykanie" E Kontrolka P1 Nieużywane

Kontrolka RESET Zapalona kasowane są tylko ustawienia lub ustawienia i punkty sterowania radiowego Miga wybrano funkcję kasowania ustawień i punktów sterowania radiowego

Kontrolka Zapalona zespół napędowy działa prawidłowo - elektroniczny układ sterowania jest wzbudzony Zgaszona zespół napędowy działa prawidłowo - elektroniczny układ sterowania jest w trybie czuwania Miga patrz „Diagnostyka” strona 31 Wstępne wymagania montażowe Punkty do sprawdzenia przed wykonaniem montażu Brama Brama jest w dobrym stanie: otwiera się i zamyka bez użycia siły. Podczas całego cyklu przesuwania brama pozostaje w położeniu poziomym. Otwiera się do wewnątrz posesji. RenfortPatte de fixationUchwyt mocującyWzmocnienie Wzmocnienia Napędy powinny być zamocowane na poziomych wzmocnieniach skrzydeł, umieszczone dokładnie na 1/3 wysokości bramy. W przypadku braku wzmocnień należy zastosować metalowe płyty oporowe o grubości około 4 mm. Ograniczniki zamknięcia umieszczone w podłożu Tor przesuwania bramy musi zostać ograniczony przez mocno przymocowane do podłoża ograniczniki. Ograniczniki otwarcia są wbudowane w napęd (patrz „Ustawienie ogranicznika otwarcia” strona 19). Zamek mechaniczny Jeśli brama wyposażona jest w zamek mechaniczny, powinien on zostać wyjęty. Słupki Słupki muszą mieć solidną konstrukcję i szerokość co najmniej 21 cm. W przeciwnym razie może okazać się konieczna przebudowa w celu zapewnienia prawidłowego osadzenia i zamocowania kątownika. Nie należy mocować kątownika tuż przy słupku: ryzyko wyłamania. 30s

C10 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Wstępna instalacja elektryczna Niezbędne przewody

• Zasilanie sieciowe: przewód 3 x 1,5 mm² lub 3 x 2,5 mm² do użytku zewnętrznego (typ H07RN-F mini).

• Połączenie między dwoma napędami: przewód 2 x 1 mm²; zaopatrzyć się w puszkę rozgałęźną IP 55 do zabezpieczenia połączenia między przewodem, który wychodzi z napędu i przedłużeniem, które dochodzi do modułu sterującego.

• Połączenie fotokomórek: przewód 2 x 0,75 mm². Ułożenie przewodów

• Przewody poprowadzone pod ziemią muszą być wyposażone w osłonę ochronną o średnicy wystarczającej na ułożenie w niej wszystkich przewodów.

• Doprowadzić zasilanie elektryczne 230 V jak najbliżej miejsca montażu modułu sterującego. Niezbędne przewody Szczegółowe informacje dotyczące okablowania są podane w części „Okablowanie akcesoriów” strona 22. Zasilanie sie- ciowe 230V Ułożenie przewodu zasilającego musi być zgodne z normami dotyczącymi instalacji elektrycznych obowiązującymi w kraju użytkowania. Przewody nie są dostarczane w zestawie z produktem.Giętka osłona ICT Przewód napędu Przedłużenie przewodu w kierunku modułu sterującego Jeżeli przeprowadzenie przewodów pod ziemią nie jest możliwe, użyć przelotki, która wytrzyma przejazd pojazdów (nr kat. 2400484).11 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Narzędzia niezbędne podczas montażu (niedostarczane w zestawie) Śruby niezbędne podczas montażu (niedostarczane w zestawie) Dane te są podane tytułem informacyjnym. Do zamocowania... Ilość UCHWYTÓW DO SŁUPKÓW/ŚCIAN Śruby i mocowania dostosowane do materiału, z którego jest wykonany słupek/ściana (śruby, sworznie, kotwy chemiczne itd.): - średnica: 8 do 10mm - z łbem sześciokątnym

Podkładki: - średnica wewnętrzna: 8 do 10mm - średnica zewnętrzna: 16 do 20mm Nakrętki: - średnica: 17 mm

Śruby i mocowania dostosowane do materiału wzmocnienia skrzydeł: - średnica: 8mm - długość dostosowana do grubości wzmocnienia skrzydeł

Podkładki dostarczone w zestawie - średnica wewnętrzna: 8mm - średnica zewnętrzna: 22 mm

Śruby i mocowania dostosowane do materiału, z którego jest wykonany słupek/ściana - śruba o średnicy: 3,5 do 4,5mm - z łbem stożkowym lub soczewkowym - kołki “S” do betonu: S5, S6 lub S8

PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

1.1 Ustalenie wymiarów

Określić wymiary przy pomocy tarczy (f), aby ustalić położenie napędów na słupkach. Uwaga: Podczas pomiarów skrzydła bramy oraz ich zawiasy muszą znajdować się w tej samej osi. Przypomnienie: Pomiędzy skrzydłami bramy a elementami nieruchomymi należy zachować odstęp minimum 50 cm (patrz „Zapobieganie ryzyku” strona 4). Rada: wymiar A ma wartość ujemną Jeżeli wymiar A ma wartość ujemną, zawiasy skrzydła znajdą się przed słupkiem. Zalecamy dodanie podkładki, aby uchwyt mocujący siłownik znalazł się w osi zawiasu skrzydła, a wymiar A był równy 0 cm. = 0 cm< 0 cm

Uważać na kierunek mocowania górnej i dolnej części uchwytu. Zmierzyć wymiar A. Nanieść wymiar A zmierzony przy pomocy tarczy. Maksymalny kąt otwarcia α jest wskazany. Ustalić wymiar B UWAGA Wymiary niezalecane dlaskrzydeł > 2 metryKąt

Kierunek montażu kątownika "e" lub "E" Lewy słupek Prawy słupek Kierunek Kierunek

Kierunek montażu (e lub E) uchwytu mocującego siłownik do słupka jest wskazany. Kierunek prawidłowy Kierunek nieprawidłowy Należy przestrzegać maksymalnego kąta otwarcia określonego przy pomocy tarczy.Montaż

PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

1.2 Mocowanie uchwytów do słupka

Wyznaczenie osi AM i AH

1. Nanieść wymiar B na słupek, odnosząc się do osi zawiasu i zazna-

czyć na słupku oś pionową AM.

2. Zaznaczyć na słupku oś poziomą AH, w połowie wysokości

Przewiercenie otworów w słupkach

Ustawić uchwyt w kierunku e lub E określonym na etapie 2 ustalania wymiarów (patrz strona 12). Pilier gauche Sens Eou ouSens e Pilier droit Sens e Sens E Kierunek E Kierunek E lublub Lewy słupek Prawy słupek Kierunek e Kierunek e Uważać na kierunek mocowania górnej i dolnej części uchwytu. Kierunek prawidłowy Kierunek nieprawidłowy

Wyrównać oznaczenia wykonane na uchwycie względem osi AH, a krawędź uchwytu względem osi AM. Uwaga: Oznaczenia wykonane na uchwycie znajdują się pod podłużnymi otworami.

Sprawdzić poziome ustawienie uchwytu, a następnie zaznaczyć otwory mocowania uchwytu. Przewiercić 3 otwory w każdym słupku w zaznaczonych miejscach (informacje dotyczące średnic otworów dostosowanych do odpowiednich elementów mocujących patrz strona 11). Kontrola przed rozpoczęciem następnego etapu Czy osie AM i AH zostały prawidłowo zaznaczone?Montaż

PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Zamocowanie uchwytu mocującego na słupku

Przymocować uchwyt mocujący do słupka przy pomocy odpowiednich elementów mocujących na wsporniku mocującym. Sprawdzić wysokość uchwytu. W razie potrzeby ponownie wykonać dokręcanie. Kontrola przed rozpoczęciem następnego etapu Czy została wykonana kontrola dokładnego wypoziomowania uchwytów na słupkach? Zamontowanie siłownika w uchwycie mocującym

Zamontować siłownik w uchwycie mocującym. Zablokować go przy pomocy sworznia (j).

1.3 Mocowanie napędów do skrzydeł

Nigdy nie uruchamiać siłownika przed zakończeniem jego mocowania na skrzydle. W przeciwnym razie może to doprowadzić do niewłaściwego wyregulowania jego wewnętrznego ogranicznika i nieprawidłowego działania.

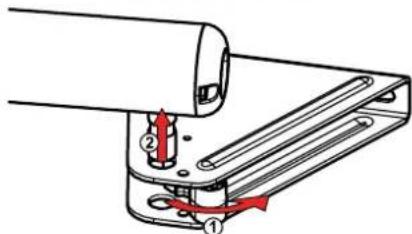

Zamocować element odblokowujący (h) w uchwycie mocującym skrzydło (e) przy pomocy śruby (i).

Zamontować siłownik w uchwycie mocującym skrzydło. Przypiąć element odblokowujący na trzpieniu napędowym siłownika w celu zablokowania trzpienia.Montaż

PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Zamknąć bramę. W położeniu zamkniętym skrzydła bramy muszą być do- kładnie dosunięte do ogranicznika w podłożu, a siłownik do ogranicznika wewnętrznego.

Dosunąć uchwyt mocujący skrzydło do wzmocnienia skrzydeł. Sprawdzić, czy siłownik jest wypoziomowany.

Umieścić oznaczenia na bokach uchwytu mocującego skrzydło.

Odpiąć element odblokowujący, a następnie wyjąć siłownik z uchwytu mocującego skrzydło.

Ustawić ponownie uchwyt mocujący skrzydło, a następnie zaznaczyć otwory mocowania pośrodku podłużnych otworów.

Przewiercić w skrzydłach otwory o średnicy 8.

Zamocować uchwyt mocujący skrzydło w dwóch punktach na skrzydłach bramy, przy użyciu śrub dostosowanych do materiału, z którego jest wykonane wzmocnienie oraz podkładek (k) dostarczonych w zestawie. Należy koniecznie zamontować podkładki (k) dostarczone w zestawie.

Zamontować siłownik. Przypiąć element odblokowujący na trzpieniu napędowym w celu zablokowania trzpienia. Kontrola przed rozpoczęciem następnego etapu Czy siłowniki są dokładnie wypoziomowane?Montaż

PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

1.4 Montaż modułu sterującego

Położenie modułu sterującego Moduł należy zamontować na słupku/ścianie od strony zasilania elektrycznego. Montaż sznura uszczelniającego Wprowadzić sznur uszczelniający (m) do górnej części modułu sterującego. Sprawdzenie położenia anteny Prawidłowe położenie anteny ma zasadnicze znaczenie dla optymalnego działania. Nigdy nie należy przycinać przewodu anteny. Mocowanie modułu sterującego

• Umieścić kątownik mocujący moduł (p) przy słupku/ ścianie.

• Sprawdzić jego wypoziomowanie, ustawiając poziomnicę w odpowiednim miejscu.

• Zaznaczyć punkty mocowania kątownika.

Usunąć kątownik i przewiercić otwór w słupku/ścianie. Średnicę otworu należy określić na podstawie typu śrub stosowanych do mocowania (patrz strona 11). 230V

PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Przymocować kątownik do słupka/ściany.

Ustawić spód modułu, aby zaznaczyć 2 punkty mocowania w dolnej części modułu.

Usunąć spód modułu, a następnie przewiercić otwór w słupku/ścianie. Średnicę otworu należy określić na podstawie typu śrub stosowanych do mocowania (patrz strona 11).

Przymocować spód modułu do słupka/ściany: 1 śruba (q) do przymocowania modułu do kątownika + 2 śruby do przymocowania modułu do słupka / ściany.Montaż

PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

1.5 Podłączenie napędów

Napęd M1 uruchamia skrzydło, które

• otwiera się jako pierwsze i zamyka jako ostatnie,

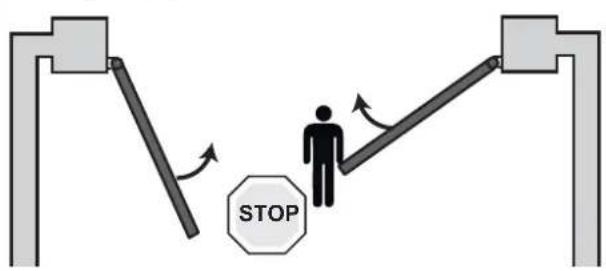

• otwiera się, aby umożliwić przejście pieszego przez bramę.

M1 po lewej stronie M1 po prawej stronie Gdy brama jest zamknięta, określić skrzydło, które będzie otwierać się jako pierwsze. Napęd M1 uruchamia to skrzydło.

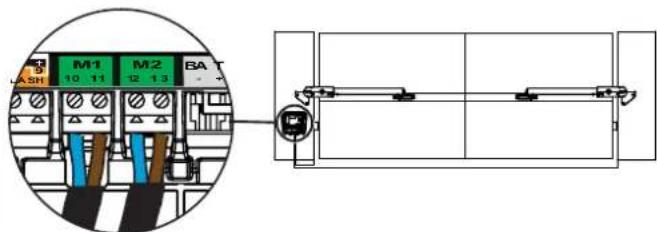

Podłączyć napędy w sposób wskazany w poniższej tabeli: Podłączyć przewód napędu

niebieski 10 brązowy 11

niebieski 12 brązowy 13

1.6 Podłączenie do sieci elektrycznej

Ze względów bezpieczeństwa czynności te należy wykonywać przy odłączonym zasilaniu. Zastosować przewód 3 x 1,5 mm² do użytku zewnętrznego (minimum typu H07RN-F). Koniecznie użyć dostarczonego uchwytu przewodu. Sprawdzić, czy wszystkie przewody niskiego napięcia wytrzymują działanie siły 100 N. Sprawdzić, czy przewody nie poruszyły się po zastosowaniu tej siły.

Faza Neutralny Przewód zasilający 230V

Neutralny Faza Przewód zasilający 230V Uchwyt przewodu W kablu typu 3 x 1,5 mm², przygotować 2 przewody 4 cm (fazowy i neutralny).

• Podłączyć przewód fazowy i przewód neutralny do końcówek 16 i 17 (czerwona etykieta "230 V").

• Zablokować przewód zasilający 230V przy pomocy uchwytu do przewodów dostarczonego w zestawie (r).

• Założyć kostkę elektryczną na przewodzie uziemiającym (żółty/zielony) i umieścić ją w module sterującym. lub19 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

2.1 Włączenie zasilania instalacji

Kontrolka miga (2 razy). Napęd jest pod napięciem i oczekuje na automatyczne przyuczenie. Jeśli kontrolka nie zapala się lub liczba mignięć jest inna niż oczekiwana: patrz „Diagnostyka” strona 31.

2.2 Ustawienie ogranicznika otwarcia

Ograniczniki otwarcia Ograniczniki otwarcia są wbudowane w siłownik. Wyznaczają one granice przesuwania się bramy przy otwieraniu. Przypomnienie: Instalacja musi być wyposażona w ograniczniki zamknięcia przymocowane do podłoża, które będą wyznaczać granice przesuwania bramy przy zamykaniu. Na tym etapie wciśnięcie przycisku 1 zaprogramowanego pilota zdalnego sterowania spowoduje tylko otwarcie i zatrzymanie bramy (1. wciśnięcie = otwarcie, 2. wciśnięcie = zatrzymanie, 3. wciśnięcie = otwarcie, 4. wciśnięcie = zatrzymanie itd.), można zatem ustawiać żądane położenie otwarcia wiele razy. Zamknięcie bramy będzie możliwe dopiero po zainstalowaniu ograniczników otwarcia.

• Wcisnąć przycisk 1 pilota zdalnego sterowania. Po kilku sekundach pierwsze skrzydło bramy otwiera się z niewielką prędkością. Jeżeli skrzydło bramy nie otwiera się, należy sprawdzić, czy napędy są okablowane w sposób opisany na stronie

• Wcisnąć ponownie przycisk 1 pilota zdalnego sterowania, aby zatrzymać skrzydło bramy w żądanym położeniu otwarcia.

Ustawić ograniczniki otwarcia w taki sposób, aby stykały się ze śrubą z nakrętką kulkową siłownika, a następnie dokręcić je przy pomocy 6-kątnego klucza imbusowego o średnicy 3 (2 śruby na ogranicznik). Wykonać 2 obroty kluczem po osiągnięciu punktu styku.

Wcisnąć przycisk 1 pilota zdalnego sterowania. Otwiera się drugie skrzydło bramy.

STOP Wcisnąć ponownie przycisk 1 pilota zdalnego sterowania, aby zatrzymać skrzydło bramy w żądanym położeniu otwarcia. 2Uruchomienie i standardowe użytkowanie PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Ustawić ograniczniki otwarcia w taki sposób, aby stykały się ze śrubą z nakrętką kulkową siłownika, a następnie dokręcić je przy pomocy 6-kątnego klucza imbusowego o średnicy 3 (2 śruby na ogranicznik). Wykonać 2 obroty kluczem po osiągnięciu punktu styku.

Wcisnąć przycisk 1 pilota zdalnego sterowania, aby zamknąć całkowicie bramę. Skrzydła zamykają się jedno po drugim.

2.3 Automatyczne przyuczenie toru przesuwania bramy

Sprawdzić, czy instalacja znajduje się pod napięciem: kontrolka miga (2 razy). Przypadek 1: Pierwsze uruchomienie zespołu napędowego Wcisnąć przycisk 1 pilota, aby spowodować CAŁKOWITE otwarcie bramy. Gdy brama będzie całkowicie otwarta, wcisnąć ponownie przycisk 1 pilota, aby spowodować CAŁKOWITE zamknięcie bramy. Gdy brama będzie całkowicie zamknięta, kontrolka modułu sterującego powinna ŚWIECIĆ SIĘ W SPOSÓB CIĄGŁY. Przypadek 2: Ustawienia zostały wykasowane Wywołać 4 całkowite ruchy otwarcia i zamknięcia bramy. Po 4 ruchach, kontrolka modułu sterującego powinna ŚWIECIĆ SIĘ W SPOSÓB CIĄGŁY. Nie należy przerywać ruchu bramy (całkowite otwarcie / zamknięcie). W przypadku przerwania ruchu bramy, przyuczanie zostanie automatycznie wznowione przy kolejnym otwarciu. Jeśli kontrolka miga, wznowić procedurę automatycznego przyuczania toru przesuwu skrzydeł (4 całkowite ruchy otwarcia i zamknięcia). Jeśli kontrolka wciąż miga, zapoznać się z „Diagnostyka” strona 31. Jeśli brama otwiera się ponownie po zakończeniu ruchu zamykania, należy poluzować i delikatnie przesunąć uchwyty skrzydeł w stronę środka bramy. OSTRZEŻENIE Po zakończeniu instalacji należy koniecznie sprawdzić, czy system wykrywania przeszkód jest zgodny ze specykacją podaną w załączniku A do normy EN 12 453. Kontrola przed rozpoczęciem następnego etapu Czy położenie ogranicznika otwarcia zostało ustawione w każdym napędzie?

2Uruchomienie i standardowe użytkowanie

PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

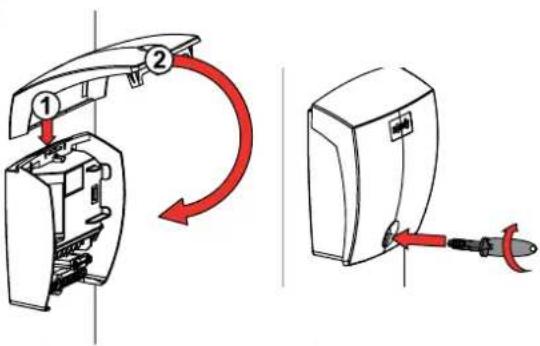

2.4 Zamykanie modułu sterującego

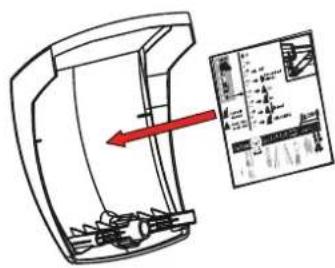

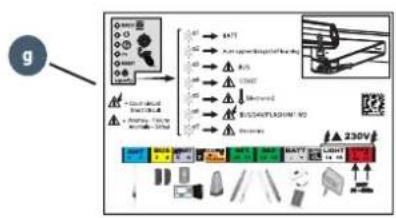

Przykleić naklejkę informacyjną (g) na spodzie pokrywy modułu sterującego. Zamknąć moduł sterujący i przykręcić pokrywę.

2.5 Ustawianie trybu czuwania / wzbudzenia elektronicznego układu sterowania

Po wykonaniu automatycznego przyuczenia, elektroniczny układ przełącza się automatycznie na tryb czuwania po 5 minutach nieaktywności, aby zaoszczędzić energię. W stanie czuwania, wszystkie kontrolki są zgaszone. W celu sprawdzenia, czy napęd jest zasilany lub w celu sprawdze- nia/zmiany ustawień, należy nacisnąć i przytrzymać przez 2 sekun- dy przycisk , aby wzbudzić elektroniczny układ. Elektroniczny układ automatycznie przechodzi w stan czuwania po 5 minutach, w przypadku braku poleceń.

2.6 Całkowite otwarcie i zamknięcie bramy

Piloty zdalnego sterowania dostarczone w zestawie są już zapisane w pamięci i zaprogramowane, tak aby przycisk 1 pilotów zdalnego sterowania sterował całkowitym otwarciem bramy. Przycisk 1

• Brama zamknięta: wcisnąć przycisk 1 pilota zdalnego sterowania, aby całkowicie otworzyć bramę. STOP

• Brama w ruchu: wcisnąć przycisk 1 pilota zdalnego sterowania, aby zatrzymać bramę.

• Brama otwarta: wcisnąć przycisk 1 pilota zdalnego sterowania, aby zamknąć bramę.

2.7 Wykrycie przeszkody

Jeśli układ wykrywa przeszkodę (oddziaływanie nietypowej siły na zespół napędowy):

• Podczas otwierania bramy: brama zatrzymuje się.

• Podczas zamykania bramy: brama zatrzymuje się i otwiera się ponownie.

2.8 Przeszkolenie użytkowników

Należy koniecznie zapoznać wszystkich użytkowników z zasadami w pełni bezpiecznego używania tej bramy z napędem elektrycznym (standardowe korzystanie i sposób odblokowywania) oraz przeprowadzania obowiązkowych przeglądów okresowych.22 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Ze względów bezpieczeństwa czynności te należy wykonywać przy odłączonym zasilaniu.

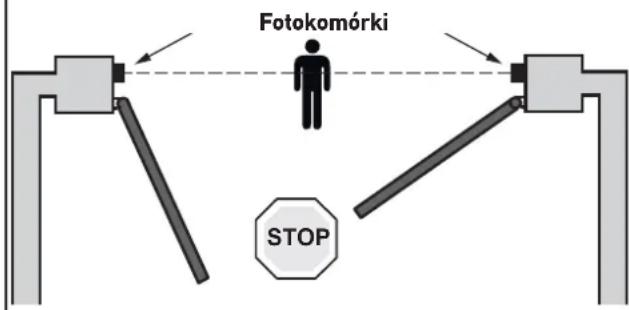

Okablowanie drugiego zestawu fotokomórek nie jest możliwe do wykonania w przypadku tego napędu. Montaż Po podłączeniu przewodów do fotokomórek należy:

• włączyć zasilanie napędu,

• uruchomić tryb otwierania i zamykania bramy. Fotokomórki są rozpoznawane przez elektroniczny układ sterowania po zakończeniu tego ruchu. Działanie z wykorzystaniem fotokomórek Jeżeli fotokomórki zostaną zasłonięte podczas zamykania bramy, brama zatrzyma się i zacznie się ponownie otwierać. W przypadku usunięcia fotokomórek Po usunięciu fotokomórek, ponownie włączyć zasilanie napędu, a następnie wykonać procedurę „Wyłączanie trybu automatycznego zamykania” strona 26.

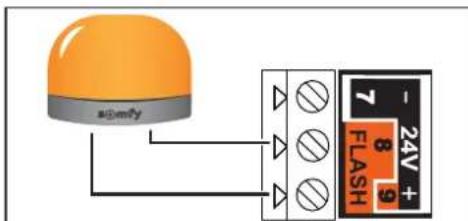

3.2 Migające światło

Żarówka MAXIMUM 10 W - 24 V - Użycie żarówki o mocy powyżej 10 W- 24 W może spowodować nieprawidłowe działanie zespołu napędowego. Działanie migającego światła Światło miga, gdy brama jest w ruchu.

3.3 Akumulator (opcja)

Element ten nie jest kompatybilny z zasilaniem energią słoneczną. Aby wydłużyć czas działania akumulatora, przewodowe systemy sterowania zostają odłączone; sterowanie bramą zapewniają tylko piloty zdalnego sterowania i punkty sterujące na fale radiowe.Zapasowy akumulator zapewnia działanie bramy w przypadku usterki elektrycznej. Gdy napęd działa w oparciu o akumulator, kontrolka miga (1 mignięcie). Dane techniczne akumulatora

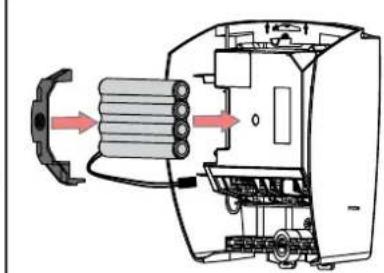

• Czas działania: 10 cykli w trybie ciągłym, albo 24 godziny, jeśli brama jest w dobrym stanie technicznym.

• Optymalny czas ładowania akumulatora przed użyciem: 48 godzin.
• Okres eksploatacji: 3 lata. W celu zapewnienia optymalnej trwałości akumulatora, przynajmniej 3 razy w roku należy odłączyć zasilanie elektryczne bramy, aby umożliwić jej zasilanie z akumulatora w trakcie kilku cykli działania.

Zaleca się wykonywanie automatycznego przyuczenia toru przesuwania bramy przed podłączeniem akcesoriów (fotokomórki, migające światło itd.)

lubOkablowanie akcesoriów

PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

3.4 Niezależna antena (opcja)

Posiadająca większy zasięg antena niezależna może zastąpić antenę przewodową. Należy umieścić ją na górze słupka i sprawdzić, czy jest odsłonięta. Antena jest podłączona do końcówek 1 i 2 (niebieska naklejka “ANT”) modułu sterującego:

• rdzeń przewodu do końcówki 1,

• plecionka przewodów masowych do końcówki 2.

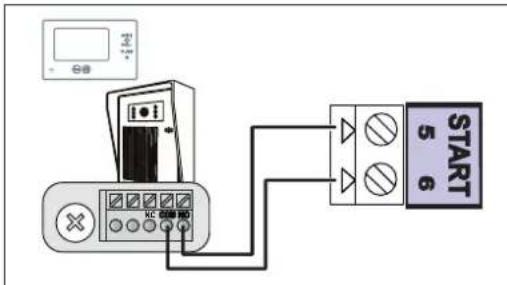

3.5 Wideodomofon (opcja)

Element ten nie jest kompatybilny z zasilaniem energią słoneczną. Podłączać wyłącznie jeden styk bezpotencjałowy bez zasilania.

3.6 Przełącznik kluczowy (opcja)

Element ten nie jest kompatybilny z zasilaniem energią słoneczną.

3.7 Oświetlenie strefowe (opcja)

Element ten nie jest kompatybilny z zasilaniem energią słoneczną. Do oświetlenia strefowego stosować wyłącznie żarówki halogenowe lub żarowe o maksymalnej mocy 500 W. Działanie oświetlenia strefowego Oświetlenie strefowe zapala się za każdym razem, gdy uruchamiany jest napęd. Gaśnie automatycznie po upływie 1 minuty i 30 sekund od zakończenia ruchu.

3.8 Zasilanie energią słoneczną (opcja)

Nigdy nie należy podłączać napędu do zasilania 230 V, gdy jest podłączony do źródła zasilania energią słoneczną, ponieważ może to doprowadzić do uszkodzenia modułu elektronicznego napędu. Gdy napęd działa przy wykorzystaniu zasilania energią słoneczną:

• bramą można sterować tylko przy pomocy pilotów zdalnego sterowania i nadajników sterowania radiowego (sterowanie przewodowe jest nieaktywne),

• przewodowe akcesoria zabezpieczające (fotokomórki, migające światło) są nadal aktywne.

COM NO24 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

4.1 Otwarcie umożliwiające przejście pieszego

Sposób działania trybu otwarcia umożliwiającego przejście pieszego Otwarcie umożliwiające przejście pieszego (napęd M1) poprzez wciśnięcie aktywnego przycisku. Zatrzymanie bramy w ruchu poprzez ponowne wciśnięcie aktywnego przycisku. STOP Zamknięcie przez ponowne wciśnięcie aktywnego przycisku. Włączanie trybu otwarcia umożliwiającego przejście pieszego Przycisk 1 pilotów zdalnego sterowania z 2 lub 4 przyciskami nie może zostać zaprogramowany do sterowania trybem otwarcia bramy umożliwiającym przejście pieszego. Patrz „Prezentacja pilotów zdalnego sterowania” strona 27 w celu uzyskania dodatkowych informacji. 1 2 3>2s<0,5s Wcisnąć i przytrzymać przez 2 s przycisk elektronicznego układu sterowania. Kontrolka zapala się. Położyć pilota zdalnego sterowania na tarczy elektronicznego układu sterowania. Wcisnąć przycisk 2 pilota zdalnego sterowania. Kontrolki "RADIO" i zapalają się, po czym gasną. Funkcja otwarcia umożliwiającego przejście pieszego zostaje uaktywniona w tym przycisku. Oddalić się od elektronicznego układu sterowania, aby przetestować tryb otwarcia umożliwiającego przejście pieszego. Wyłączanie trybu otwarcia umożliwiającego przejście pieszego Powtórzyć procedurę "Włączanie trybu otwarcia umożliwiającego przejście pieszego" za pomocą przycisku, dla którego tryb otwarcia umożliwiającego przejście pieszego powinien być wyłączony. Kontrolka zapala się, a następnie gaśnie. Tryb otwarcia umożliwiającego przejście pieszego zostaje aktywowany w tym przycisku. 4Ustawienia zaawansowane

PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

4.2 Automatyczne zamykanie

Sposób działania trybu automatycznego zamykania Wcisnąć przycisk 1 pilota zdalnego sterowania, aby otworzyć bramę. Brama zamyka się po 30 sekundach lub po 5 sekundach w przypadku wykrycia przejścia przez fotokomórki. Automatyczne zamknięcie bramy może zostać przerwane poprzez wciśnięcie przycisku 1 pilota zdalnego sterowania. W celu zamknięcia bramy należy ponownie wcisnąć przycisk 1 pilota zdalnego sterowania. Włączanie trybu automatycznego zamykania Funkcja automatycznego zamykania może być włączona tylko jeśli fotokomórki są podłączone i rozpoznane przez elektroniczny układ sterowania napędu. >2s Po zakończeniu etapu 3, można wykonać kolejne etapy w trybie zdalnym (nie umieszczając pilota na rysunku tarczy). Wcisnąć i przytrzymać przez 2 s przycisk elektronicznego układu sterowania. Kontrolka zapala się. Położyć pilota zdalnego sterowania na tarczy elektronicznego układu sterowania. Przytrzymać wciśnięty przycisk 1 pilota zdalnego sterowania do momentu, aż kontrolka zacznie migać.

Przytrzymać wciśnięty przycisk 2 pilota zdalnego sterowania do momentu, aż kontrolka zgaśnie, a następnie zaświeci się światłem stałym. Po zwolnieniu przycisku 2, kontrolka miga, należy nacisnąć 2 razy przycisk 1 pilota zdalnego sterowania. Kontrolka pozostaje zapalona. Włączona jest funkcja automatycznego zamykania.Ustawienia zaawansowane PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Wyłączanie trybu automatycznego zamykania >2s Wcisnąć i przytrzymać przez 2 s przycisk elektronicznego układu sterowania. Kontrolka zapala się. Położyć pilota zdalnego sterowania na tarczy elektronicznego układu sterowania. Przytrzymać wciśnięty przycisk 1 pilota zdalnego sterowania do momentu, aż kontrolka zacznie migać.

Wcisnąć przycisk 2 pilota zdalnego sterowania. Kontrolka miga. Wcisnąć 2 razy przycisk 1 pilota zdalnego sterowania. Kontrolka jest zgaszona. Funkcja automatycznego zamykania jest wyłączona.27 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

5.1 Prezentacja pilotów zdalnego sterowania

Piloty zdalnego sterowania RTS Somfy mogą sterować, zgodnie z wyborem ustawień:

• całkowitym otwarciem bramy

• otwarciem bramy umożliwiającym przejście pieszego

• innym wyposażeniem Somfy RTS (np.: napędem bramy garażowej, roletą itp.) Piloty zdalnego sterowania dostarczone w zestawie są już zapisane w pamięci i zaprogramowane, tak aby przycisk 1 pilotów zdalnego sterowania sterował całkowitym otwarciem bramy. W pamięci można zapisać do 16 punktów sterujących (piloty zdalnego sterowania, inne punkty sterowania radiowego). W przypadku zapisania w pamięci 17. punktu sterującego, pierwszy zapisany punkt zostanie automatycznie wykasowany. Jeśli ma być zaprogramowany tryb otwarcia umożliwiającego przejście pieszego, należy go zaprogramować w przycisku, który jest następny w kolejności po przycisku sterującym trybem całkowitego otwarcia (np. tryb całkowitego otwarcia sterowany przyciskiem 2, tryb otwarcia umożliwiającego przejście pieszego - przycisk 3). Niemożliwe jest zaprogramowanie trybu otwarcia umożliwiającego przejście pieszego w przycisku 1 pilotów zdalnego sterowania. Sposoby programowania pilota zdalnego sterowania z 2 przyciskami Przycisk

Sposób 1 Całkowite otwarcie Otwarcie umożliwiające przejście pieszego lub inny mechanizm automatyczny Somfy RTS Sposób 2 Inne wyposażenie Somfy RTS Całkowite otwarcie Sposoby programowania pilota zdalnego sterowania z 4 przyciskami Przycisk

Sposób 1 Całkowite otwarcie Otwarcie umożliwiające przejście pieszego lub inny mechanizm automatyczny Somfy RTS Inny mechanizm automatyczny Somfy RTS Inny mechanizm automatyczny Somfy RTS Sposób 2 Inny mechanizm automatyczny Somfy RTS Całkowite otwarcie Otwarcie umożliwiające przejście pieszego lub inny mechanizm automatyczny Somfy RTS Inny mechanizm automatyczny Somfy RTS Sposób 3 Inny mechanizm automatyczny Somfy RTS Inny mechanizm automatyczny Somfy RTS Całkowite otwarcie Otwarcie umożliwiające przejście pieszego lub inny mechanizm automatyczny Somfy RTS Sposób 4 Inny mechanizm automatyczny Somfy RTS Inny mechanizm automatyczny Somfy RTS Inny mechanizm automatyczny Somfy RTS Całkowite otwarcie Sposób użycia pilota zdalnego sterowania z 3 przyciskami

Pilot zdalnego sterowania z 2 przyciskami

Pilot zdalnego sterowania z 4 przyciskami Otwieranie W celu całkowitego otwarcia bramy wcisnąć przycisk "Góra" pilota zdalnego sterowania. Stop W celu zatrzymania bramy w trakcie ruchu, wcisnąć środkowy przycisk pilota zdalnego sterowania. Zamykanie W celu zamknięcia bramy wcisnąć przycisk "Dół" pilota zdalnego sterowania. Pilot zdalnego sterowania z 3 przyciskami nie może być stosowany do zmiany ustawień napędu.Programowanie pilotów zdalnego sterowania PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

5.2 Dodawanie pilota zdalnego sterowania

Pilot zdalnego sterowania z 2 lub 4 przyciskami 1 2 3>2s <0,5s Wcisnąć i przytrzymać przez 2 s przycisk elektronicznego układu sterowania. Kontrolka zapala się. Położyć nowego pilota zdalnego sterowania, który ma być zaprogramowany, na tarczy elektronicznego układu sterowania. Wcisnąć krótko przeznaczony do zaprogramowania przycisk pilota zdalnego sterowania. Kontrolka "RADIO" zapala się, po czym gaśnie, gdy przycisk pilota zostaje zwolniony. Tryb całkowitego otwarcia został zaprogramowany w tym przycisku. Pilot zdalnego sterowania z 3 przyciskami 1 2 3>2s<0,5s Wcisnąć i przytrzymać przez 2 s przycisk elektronicznego układu sterowania. Kontrolka zapala się. Położyć nowego pilota zdalnego sterowania, który ma być zaprogramowany, na tarczy elektronicznego układu sterowania. Wcisnąć krótko przeznaczony do zapro- gramowania przycisk pilota zdalnego sterowania. Kontrolka "RADIO" zapala się, po czym gaśnie, gdy przycisk pilota zostaje zwolniony. Pilot został zapisany w pamięci.

5.3 Kasowanie pilotów zdalnego sterowania

Patrz „Kasowanie ustawień” strona 30.29 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Zespół napędowy musi być odłączony od źródła zasilania podczas czyszczenia, wykonywania czynności konserwacyjnych i wymiany części.

6.1 Pomoc techniczna

Jeśli usterka nadal występuje lub w przypadku innego problemu lub pytań dotyczących zespołu napędowego, prosimy odwiedzić stronę: www.somfy.com.

6.2 Wymiana baterii pilota zdalnego sterowania

Okres trwałości baterii wynosi zwykle 2 lata.

Odkręcić tylną część pilota zdalnego sterowania. Wyjąć śruby. Zdjąć tylną część pilota zdalnego sterowania. Wymienić baterię (3V CR 2430). Założyć, a następnie przykręcić tylną część pilota zdalnego sterowania. 6Pomoc w usuwaniu usterek

PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

6.3 Kasowanie ustawień

W jakim przypadku należy wykasować ustawienia?

• Po przyuczeniu toru przesuwu bramy, przy zmianie położenia ogranicznika otwarcia lub modykacji przewodów napędów.

• W przypadku ponownego przypadkowego otwarcia bramy w wyniku standardowego użycia bramy.

>2s Wcisnąć i przytrzymać przez 2 s przycisk elektronicznego układu sterowania. Kontrolka zapala się. Umieścić zaprogramowany pilot zdalnego sterowania na tarczy. Przytrzymać wciśnięty przycisk1 pilota zdalnego sterowania do momentu, aż kontrolka zacznie migać. Wcisnąć 1 raz przycisk 1 pilota zdalnego sterowania. Kontrolka "RESET" miga.

W celu wykasowania ustawień*

W celu wykasowania ustawień* i pilotów zdalnego sterowania/punktów sterowania zapisanych w pamięci Przytrzymać wciśnięty przycisk 2 pilota zdalnego sterowania do momentu, aż kontrolka "RESET" zapali się. Przytrzymać wciśnięty przycisk 2 pilota zdalnego sterowania do momentu, aż wszystkie kontrolki zapalą się.

Kontrolka miga 2 razy (patrz „Automatyczne przyuczenie toru przesuwania bramy” strona 20). *Tor przesuwania bramy, dezaktywacja ustawień, ...

6.4 Zablokowanie / odblokowanie napędów

Po odblokowaniu napędów, bramę można przesunąć ręcznie w przypadku usterki elektrycznej.

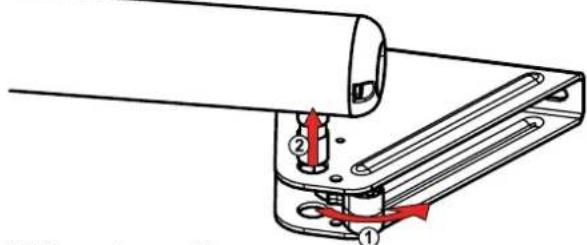

Odblokowanie napędów Odpiąć element odblokowujący, a następnie wyjąć siłownik z uchwytu mocującego skrzydło. Zablokowanie napędów Zamontować siłownik. Przypiąć element odblokowujący na trzpieniu napędowym w celu zablokowania trzpienia.Pomoc w usuwaniu usterek

PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

Napędy nie reagują na polecenia sterujące z pilota Ograniczony zasięg działania pilota - Sprawdzić baterię pilota (patrz „Wymiana baterii pilota” strona 29). - Sprawdzić antenę modułu sterującego (przewody, położenie, patrz strona 16). - Sprawdzić, czy żaden element zewnętrzny nie powoduje zakłóceń w przepływie fal radiowych (słup elektryczny, mur zbrojony itd.). W takim przypadku należy przewidzieć antenę niezależną. Niezaprogramowany pilot zdalnego sterowania Zapisać w pamięci pilota (patrz strona 28). Napędy nieprawidłowo podłączone Sprawdzić przewody napędów (patrz strona 18). Kontrolka modułu sterującego jest zgaszona Elektroniczny układ sterowania jest w trybie czuwania Wcisnąć na 2 sekundy przycisk , aby wzbudzić elektroniczny układ sterowania. Elektroniczny układ sterowania nie jest zasilany - Sprawdzić zasilanie sieciowe. - Sprawdzić przewód zasilający. Kontrolka modułu sterującego miga: 1 mignięcie Działanie z zasilaniem przez zapasowy akumulator Sprawdzić zasilanie sieciowe. 2 mignięcia Napęd w trybie oczekiwania na rozpoczęcie automatycznego przyuczenia Uruchomić automatyczne przyuczenie toru przesuwania bramy (patrz strona 20). 3 mignięcia Uszkodzone fotokomórki - Sprawdzić, czy między fotokomórkami nie ma przeszkody. - Sprawdzić ustawienie fotokomórek. - Sprawdzić przewody fotokomórek (patrz strona 22). - Jeśli fotokomórki zostały celowo odłączone, wykonać procedurę „Wyłączanie trybu automatycznego zamykania” strona 26. 4 mignięcia Stale włączone sterowanie "START" modułu elektronicznego (zaciski 5-6) Sprawdzić akcesoria podłączone do "START" modułu elektronicznego. 5 mignięć Włączone zabezpieczenie termiczne układu elektronicznego Poczekać na ostygnięcie układu elektronicznego, do momentu aż kontrolka zacznie się znowu świecić w sposób ciągły. 6 mignięć Zwarcie w "BUS" modułu elektronicznego (zaciski 3-4) Sprawdzić akcesoria podłączone do "BUS" modułu elektronicznego. Zwarcie w "24V" modułu elektronicznego (zaciski 7-9) Sprawdzić akcesoria podłączone do "24V" modułu elektronicznego. Zwarcie w obwodzie „migające światło” modułu elektronicznego (zaciski 8-9) Sprawdzić przewody migającego światła (patrz strona 22). Zwarcie w obrębie napędu Sprawdzić przewody napędów (patrz strona 18). 7 mignięć Usterka elektroniczna Skontaktować się z działem pomocy technicznej Somfy. Brama otwiera się ponownie po zakończeniu zamykania Poluzować uchwyty skrzydeł i przesunąć je nieco w kierunku środka bramy.32 PL - Instrukcja montażu i obsługi SGS ESSENTIAL - SOMFY

DANE TECHNICZNE Zasilanie 230V-50Hz / 24V (w trybie zasilania energią słoneczną) Typ napędu 24V Moc napędu 120W Maksymalne zużycie energii (z oświetleniem strefowym) 600W Zużycie energii w trybie czuwania 3 W (bez akcesoriów) Maksymalna, dzienna liczba cykli pracy 20 cykli / dziennie 10 cykli / dziennie w trybie zasilania energią słoneczną Czas otwierania 20s minimum w zakresie 90° Automatyczne wykrywanie przeszkody Zgodnie z normą EN 12 453 Temperatura działania -20°C do +60°C Osłona termiczna Tak Stopień ochrony IP 44 Wbudowany odbiornik fal radiowych Tak Piloty zdalnego sterowania: - Częstotliwość radiowa - Zasięg użytkowania - Liczba ustawień w pamięci 433,42MHz, < 10mW ~ 30m

Możliwe podłączenia: - Wyjście migającego światła - Wyjście oświetlenia - Wyjście zasilania urządzeń dodatkowych - Wejście zapasowego akumulatora - Wejście fotokomórek - Wejście sterowania typu styk bezpotencjałowy Miganie, maksymalnie 24V, 10W maksymalnie 500W przy 230V (wyłącznie halogen lub żarówka) maks. 24Vdc / 15W Tak Tak Tak (nie działa w przypadku zasilania energią słoneczną lub akumulatorem)
