AC06 - Ładowarka do baterii Toolland - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia AC06 Toolland w formacie PDF.
| Typ produktu | Ładowarka akumulatorów do samochodów i furgonetek |
| Marka | Toolland |
| Model | AC06 |
| Napięcie wejściowe | 230 V~, 50 Hz |
| Prąd wyjściowy | 4,5 A |
| Prąd ładowania efektywny | 6 A |
| Bezpiecznik | 20 A z kontrolką świetlną |
| Zalecana pojemność akumulatora | 20 do 90 Ah |
| Stopień ochrony | IP20 |
| Waga | 3 kg |
| Wymiary (D x S x W) | 230 x 175 x 115 mm |
| Wskaźniki ładowania | 3 diody LED: czerwona (podłączenie), żółta (ładowanie), zielona (zakończone) |
| Ochrona | Przed przeciążeniem |
| Dołączone akcesoria | Kable (2 x 1,5 m), dwa zaciski, 2 zapasowe bezpieczniki |
| Zastosowanie | Tylko do użytku wewnątrz |
| Zalecenia bezpieczeństwa | Nosić okulary ochronne, nie narażać na wilgoć |
| Czyszczenie i konserwacja | Odłączyć przed czyszczeniem, nie używać płynów, sprawdzać poziom elektrolitu |
| Naprawialność | Żadne części nie są przeznaczone do naprawy przez użytkownika, skontaktować się ze sprzedawcą |
Często zadawane pytania - AC06 Toolland
Pytania użytkowników dotyczące AC06 Toolland
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Ładowarka do baterii w formacie PDF za darmo! Znajdź swoją instrukcję AC06 - Toolland i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. AC06 marki Toolland.

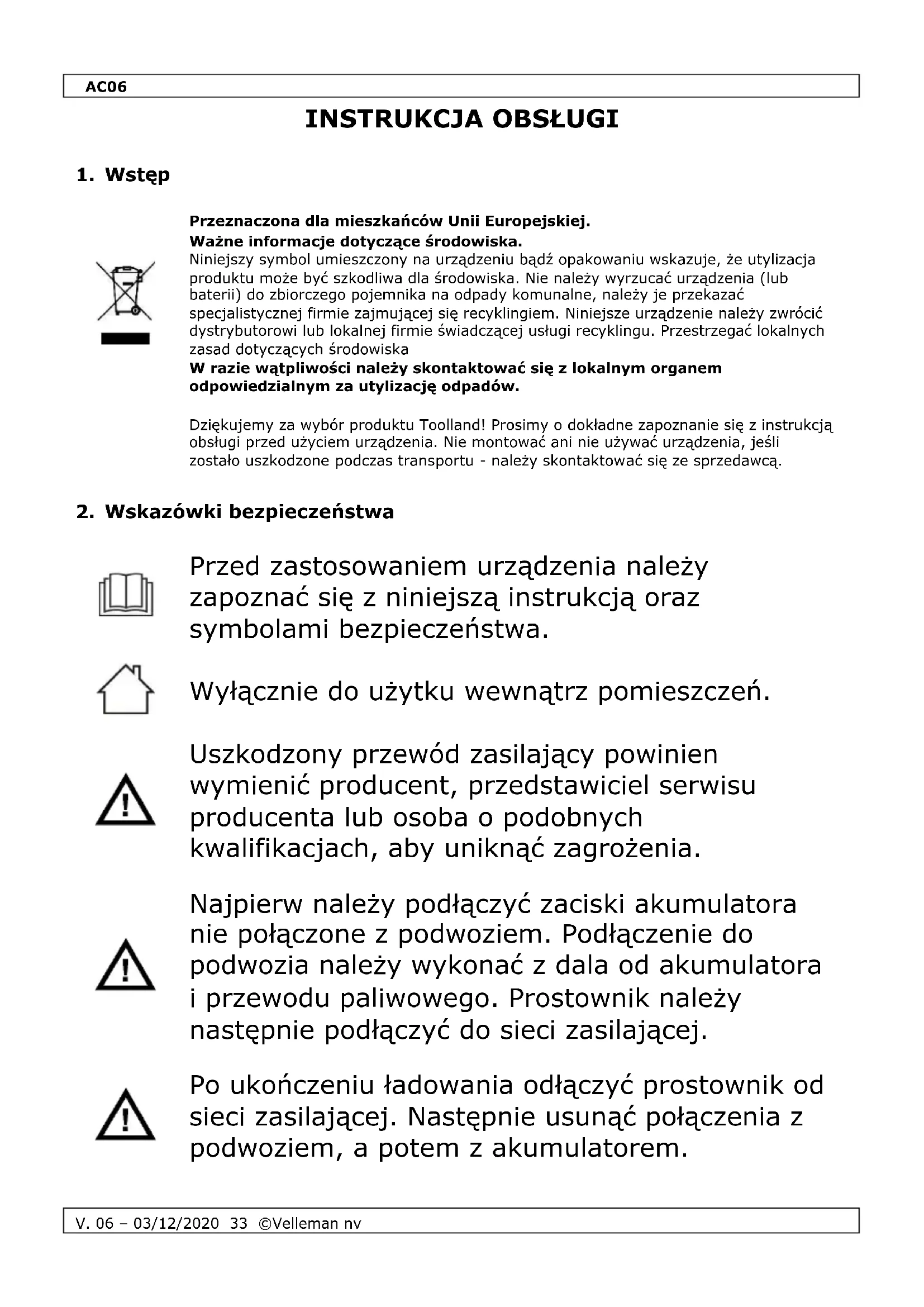

INSTRUKCJA OBSŁUGI AC06 Toolland
Przeznaczona dla mieszkańców Unii Europejskiej.
Ważne informacje dotyczące środowiska.
Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska
W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.
Dziękujemy za wybór produktu Toolland! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.
2. Wskazówki bezpieczeństwa
Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.
Wyłącznie do użytku wewnątrz pomieszczeń.
Uszkodzony przewód zasilający powinien wymienić producent, przedstawiciel serwisu producenta lub osoba o podobnych kwalifikacjach, aby uniknąć zagrożenia.
Najpierw należy podłączyć zaciski akumulatora nie połączone z podwoziem. Podłączenie do podwozia należy wykonać z dala od akumulatora i przewodu paliwowego. Prostownik należy następnie podłączyć do sieci zasilającej.
Po ukończeniu ładowania odłączyć prostownik od sieci zasilającej. Następnie usunąć połączenia z podwoziem, a potem z akumulatorem.
AC06
Uwaga: Nie należy ładować baterii, które nie są przeznaczone do ponownego ładowania.
Należy zachować szczególnie ostrożność: dotykanie przewodów pod napięciem może prowadzić do zagrażającego życiu porażenia prądem elektrycznym.
Nie dotykać urządzenia podczas pracy za względu na nagrzewanie się obudowy.
Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami. Nie stawiać przedmiotów wypełnionych cieczą na urządzeniu.
Odłączyć urządzenie od zasilania sieciowego, gdy nie jest używane. Przewód zasilający należy trzymać wyłącznie za wtyczkę.
Podczas pracy z akumulatorami należy zawsze nosić okulary ochronne.
- Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.
- Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.
- Należy upewnić się, że napięcie nie przekracza wartości określonej w specyfikacjach niniejszej instrukcji.
- Nie zgniatać kabla zasilającego ani przewodów i chronić przed uszkodzeniem. W razie konieczności wymianę kabla powinien przeprowadzać autoryzowany dystrybutor.
- Nie używać urządzenia, jeśli zaobserwowano uszkodzenie obudowy lub kabli. Nie podejmować próby samodzielnego serwisowania urządzenia. W tym celu należy skontaktować się z autoryzowanym sprzedawcą.
- Należy pamiętać, że uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie są objęte gwarancją.
- Nie otwierać obudowy akumulatora ani prostownika.
- Nie narażać urządzenia na bezpośrednie oddziaływanie promieni słonecznych lub wysokich temperatur.
- Kwas może osiągać temperaturę wrzenia. Nie jest to zjawisko niespotykane, niemniej należy wyłączyć prostownik i pozostawić akumulator do schłodzenia, aby zapobiec wypadkom. Gazy kwaśne są toksyczne. Nie wdychać!
- Ładowanie należy przeprowadzać w dobrze wentylowanych pomieszczeniach.
- Ładowanie akumulatorów o większej pojemności może uszkodzić prostownik.
- Podczas pracy z akumulatorami należy zawsze zachowywać ostrożność.
- Jeśli wyczuwalny jest dym lub swąd palonej izolacji, należy niezwłocznie odłączyć prostownik od sieci zasilającej.
- W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W celu uzyskania części zamiennych należy skontaktować się ze sprzedawcą.
3. Informacje ogólne
- Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.
- Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać stosowania siły. Chronić urządzenie przed wysokimi temperaturami, pyłem i wilgocią.
- Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.
- Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.
- Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.
- Firma Velleman ani jej dystrybutorzy nie ponoszą odpowiedzialności za jakiekolwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) dowolnej natury (finansowe, fizyczne...), wynikające z posiadania, użytkowania lub awarii niniejszego produktu.
- Zachować niniejszą instrukcję na przyszłość.
4. Cechy
• zabezpieczenie przeciążeniowe (prostownika)
- do różnych pojazdów silnikowych, furgonetek i lekkich samochodów ciężarowych
- akcesoria w zestawie:
o kabel do ładowania (1,5 m + 1,5 m)
○ dwie klemy
o 2 wymienne bezpieczniki zapasowe
5. Przegład
Patrz ilustracje na stronie 2 niniejszej instrukcji.
| A | czerwona dioda LED |
| B | żółta dioda LED |
| C | zielona dioda LED |
| D | bezpiecznik ze wskaźnikiem (20 A |
6. Przygotowanie
UWAGA
Przed użyciem prostownika należy każdorazowo sprawdzić stan kabli i klem. Nie stosować w przypadku zauważenia uszkodzeń!
- Przed ładowaniem odłączyć akumulator od pojazdu. W tym celu należy najpierw usunąć połączenie z biegunem ujemnym, a następnie z dodatnim.
- Sprawdzić poziom kwasu akumulatorowego, o ile ma to zastosowanie (akumulatory, które nie są szczelnie zamknięte). W razie konieczności dolać destylowanej wody.
- Oczyścić bieguny stalową szczotką lub papierem ściernym.
- Upewnić się, że prostownik nie jest podłączony do sieci.
- Podłączyć klemę dodatnią prostownika (czerwona) do bieguna dodatniego (+) akumulatora. Sprawdzić, czy klema jest mocno zamocowana.
- Podłączyć klemę ujemną prostownika (czarna) do bieguna ujemnego (-) akumulatora. Sprawdzić, czy klema jest mocno zamocowana.
7. Obsługa
- Status procesu ładowania wskazują 3 diody LED w przedniej części urządzenia. Patrz rysunek na stronie 2 niniejszej instrukcji.
- Gdy prostownik jest prawidłowo podłączony do akumulatora, świeci się czerwona dioda LED [A]. W przeciwnym razie należy sprawdzić biegunowość podłączeń i bezpiecznik [D].
- Jeśli akumulator posiada korki wlewu, przed ładowaniem należy je odkręcić.
- Aby rozpocząć ładowanie akumulatora, należy podłączyć prostownik do sieci zasilającej. Upewnić się, że napięcie sieci zasilającej jest prawidłowe (patrz specyfikacja techniczna poniżej).
- Czerwona dioda LED [A] pozostaje włączona przez cały proces ładowania.
- Żółta dioda LED [B] wskazuje, że prostownik jest podłączony do sieci zasilającej, a procedura ładowania jest w toku.
- Jeśli żółta dioda LED [B] nie zapala się, należy sprawdzić stan gniazdka i sieci zasilającej.
- Gdy żółta dioda LED [B] wyłącza się podczas ładowania, obwód został przerwany przez zabezpieczenie przeciążeniowe transformatora wewnętrznego. Odłączyć prostownik od sieci i pozostawić do schłodzenia/stabilizacji na ok. 10 minut przed ponownym podłączeniem do sieci. Jeśli po kilku godzinach prostownik nadal nie wskazuje, że akumulator jest w trakcie ładowania, w akumulatorze może występować zwarcie. Akumulator należy wymienić.
- Procedura ładowania jest zakończona, gdy świeci się zielona dioda LED [C] Należy zwrócić uwagę, że intensywność zielonej diody LED [C] narasta stopniowo.
AC06
- Prostownik nie wyłącza się automatycznie. Gdy zielona dioda LED [C] świeci jasno, należy odłączyć prostownik od sieci.
- Odłączyć akumulator od prostownika, najpierw klemę na biegunie ujemnym (czarna), a następnie klemę na biegunie dodatnim (czerwona).
- Przepalony bezpiecznik [D] świeci się. Wymienić bezpiecznik w przedniej części prostownika na bezpiecznik o takiej samej specyfikacji. Podczas wymiany bezpiecznika sprawdzić, czy do prostownika nie jest podłączony akumulator, a sam prostownik jest odłączony od sieci. Użyć małego śrubokręta jako dźwigni, aby wyjąć bezpiecznik z gniazda. Zamocować nowy bezpiecznik. Unikać stosowania nadmiernej siły!
8. Czyszczenie i konserwacja
Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem lub konserwacją:
-
Odłączyć przewód zasilający urządzenia od gniazdka.
-
Pozostawić urządzenie do schłodzenia.
- Zawsze wyciągać wtyczkę z gniazda sieciowego i odłączać akumulatory, gdy prostownik jest serwisowany lub czyszczony.
- Do czyszczenia prostownika nigdy nie stosować wody ani innych cieczy.
- Przewody utrzymywać w czystości, niemniej należy unikać używania środków czyszczących na bazie benzenu, trichloroetylenu, chlorku, amoniaku itp., gdyż mogą powodować uszkodzenie, a nawet rozpuszczać elementy wykonane z tworzyw sztucznych.
- Sprawdzać raz w miesiącu poziom cieczy w akumulatorach i w razie konieczności uzupełniać.
- Akumulatory należy usuwać zgodnie z lokalnymi przepisami.
9. Specyfikacja techniczna
znamionowe napięcie wejściowe....230 V\~, 50 Hz
znamionowy prąd wyjściowy 4,5 A
prąd skuteczny ładowania.... 6 A
bezpiecznik wymienny....20 A
referencyjna pojemność akumulatora.... 20-90 Ah
klasa IP....IP20
waga 3 kg
wymiary....230 x 175 x 115 mm
Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.
© INFORMACJA O PRAWACH AUTORSKICH
Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejjszej pisemnej zgody właściciela praw autorskich.
MANUAL DO UTILIZADOR
1. Introdução
Velleman ® usługi i gwarancja jakości
Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach.
Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji).
Ogólne Warunki dotyczące gwarancji:
- Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.
- W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić z uwzględnieniem poniższych warunków:
- zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy
- wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.
- Produkt nie podlega naprawie gwarancyjnej:
- gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności;
- gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych;
- produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie (iadowalne, nieladowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista);
- usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.;
- usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta;
- szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy;
- Szkody wynikające ze żle zabezpieczonej wysyłki produktu;
- Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.
- Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru
w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;
- Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.
- W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji.
Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).
