AC06 - Batterieladegerät Toolland - Kostenlose Bedienungsanleitung

Produkttyp	Batterieladegerät für Autos und Kleinbusse
Marke	Toolland
Modell	AC06
Eingangsspannung	230 V~, 50 Hz
Ausgangsstrom	4,5 A
Effektiver Ladestrom	6 A
Sicherung	20 A mit Leuchtmelder
Empfohlene Batteriekapazität	20 bis 90 Ah
Schutzart	IP20
Gewicht	3 kg
Abmessungen (L x B x H)	230 x 175 x 115 mm
Ladeanzeigen	3 LEDs: rot (Verbindung), gelb (Laden), grün (abgeschlossen)
Schutz	Gegen Überlast
Mitgeliefertes Zubehör	Kabel (2 x 1,5 m), zwei Klemmen, 2 Ersatzsicherungen
Verwendung	Nur für Innenräume
Sicherheitshinweise	Schutzbrille tragen, nicht Feuchtigkeit aussetzen
Reinigung und Pflege	Vor Reinigung abziehen, keine Flüssigkeiten verwenden, Elektrolytstand prüfen
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile, Händler kontaktieren

Häufig gestellte Fragen - AC06 Toolland

Wie schließe ich das Ladegerät an die Batterie an?

Trennen Sie zuerst die Batterie vom Fahrzeug (Minuspol, dann Pluspol). Reinigen Sie die Anschlüsse. Verbinden Sie die rote Klemme mit dem Pluspol (+) und die schwarze Klemme mit dem Minuspol (-). Stellen Sie sicher, dass die Verbindungen fest sitzen.

Was bedeuten die verschiedenen LEDs?

Die rote LED zeigt eine korrekte Batterieverbindung an. Die gelbe LED leuchtet während des Ladevorgangs. Die grüne LED leuchtet, wenn der Ladevorgang abgeschlossen ist.

Wie erkenne ich, ob die Batterie vollständig geladen ist?

Die grüne LED leuchtet auf und ihre Intensität nimmt zu, während die Batterie geladen wird. Das Ladegerät hat keine automatische Abschaltung, trennen Sie es ab, sobald die grüne LED leuchtet.

Was tun, wenn die gelbe LED nicht leuchtet?

Überprüfen Sie die Netzsteckdose. Wenn die gelbe LED während des Ladens erlischt, kann dies auf eine Überlast hinweisen. Trennen Sie das Ladegerät, lassen Sie es 10 Minuten abkühlen und schließen Sie es wieder an. Wenn das Problem weiterhin besteht, könnte die Batterie defekt sein.

Wie ersetze ich die Sicherung?

Die Sicherungsanzeige [D] leuchtet auf, wenn die Sicherung durchgebrannt ist. Trennen Sie das Ladegerät vom Netz. Lösen Sie die Sicherung mit einem kleinen Schraubendreher an der Frontplatte und setzen Sie eine identische Sicherung (20 A) ein. Nicht gewaltsam vorgehen.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie eine Schutzbrille. Verwenden Sie das Ladegerät nicht im Freien oder in feuchter Umgebung. Berühren Sie das Gerät nicht, während es heiß wird. Laden Sie niemals eine nicht wiederaufladbare Batterie. Sorgen Sie für gute Belüftung.

Kann ich eine nicht wiederaufladbare Batterie laden?

Nein. Laden Sie niemals eine nicht wiederaufladbare Batterie. Dies kann zu Explosionen oder Bränden führen.

Wie reinige und pflege ich das Ladegerät?

Trennen Sie das Ladegerät immer vor der Reinigung. Verwenden Sie kein Wasser oder Flüssigkeiten. Wischen Sie mit einem trockenen Tuch ab. Überprüfen Sie regelmäßig den Elektrolytstand der Batterie und füllen Sie bei Bedarf nach.

Was tun bei Rauch oder Geruch?

Trennen Sie das Ladegerät sofort vom Stromnetz. Lassen Sie es abkühlen. Wenn der Geruch anhält, kontaktieren Sie Ihren Händler. Versuchen Sie keine Reparatur selbst.

Wie lange ist die Garantie?

Die Verbrauchergarantie beträgt 24 Monate gegen Herstellungsfehler. Sie deckt keine Schäden durch unsachgemäße Verwendung, Verbrauchsmaterialien (Batterien, Sicherungen) oder unbefugte Änderungen ab. Bewahren Sie den Kassenbon auf.

BEDIENUNGSANLEITUNG AC06 Toolland

BEDIENUNGSANLEITUNG 27

INSTRUKCJA OBSŁUGI 33

MANUAL DO UTILIZADOR 39

CE

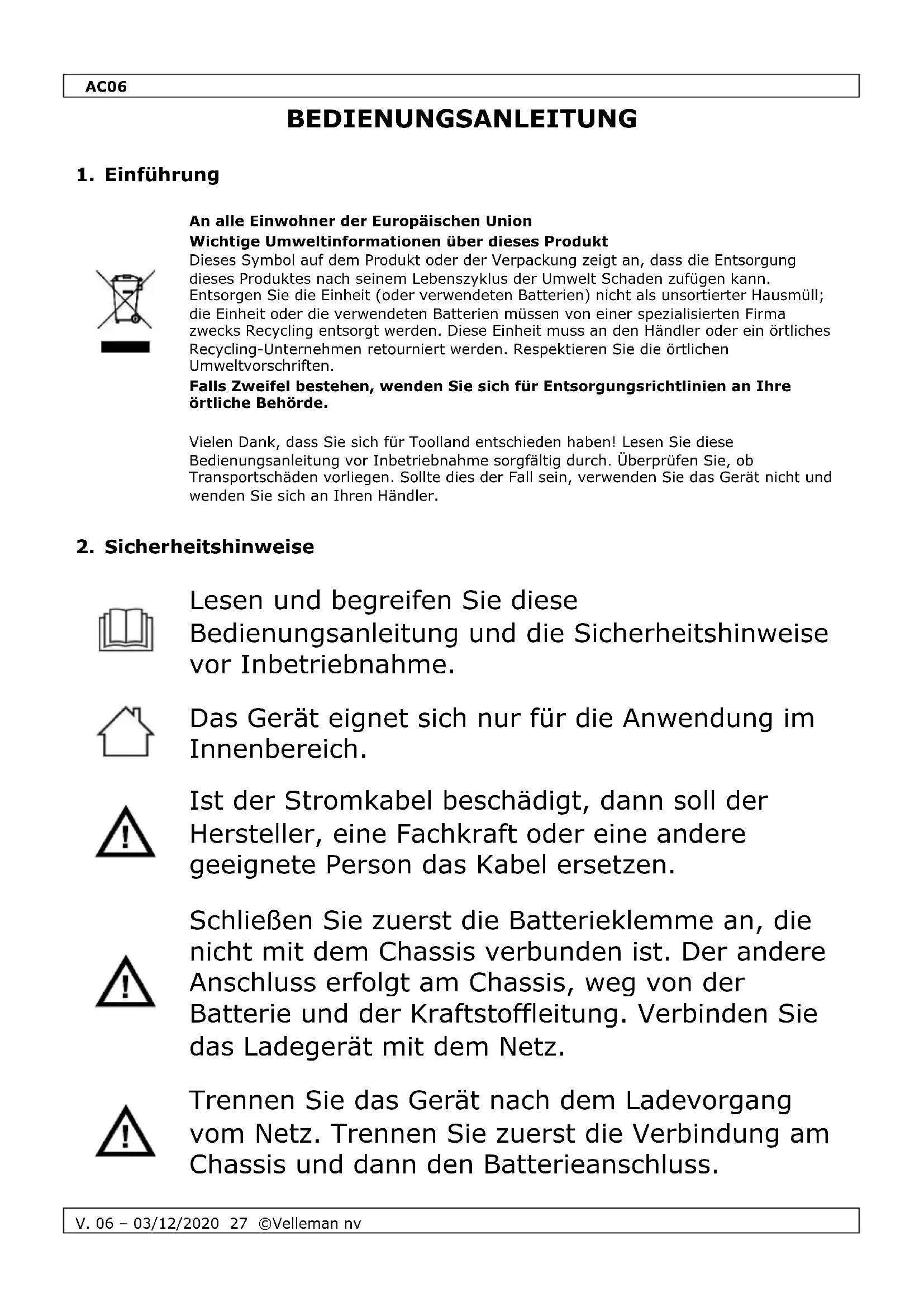

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder die verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Toolland entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese

Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Das Gerät eignet sich nur für die Anwendung im Innenbereich.

Ist der Stromkabel beschädigt, dann soll der Hersteller, eine Fachkraft oder eine andere geeignete Person das Kabel ersetzen.

Schließen Sie zuerst die Batterieklemme an, die nicht mit dem Chassis verbunden ist. Der andere Anschluss erfolgt am Chassis, weg von der Batterie und der Kraftstoffleitung. Verbinden Sie das Ladegerät mit dem Netz.

Trennen Sie das Gerät nach dem Ladevorgang vom Netz. Trennen Sie zuerst die Verbindung am Chassis und dann den Batterieanschluss.

AC06

Warnung: Niemals normale Einweg-Batterien aufladen.

Seien Sie während der Installation des Gerätes sehr vorsichtig: Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen.

Berühren Sie das Gehäuse während des Betriebs nicht, denn das Gehäuse heizt auf.

Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.

Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät für eine längere Zeit nicht verwenden. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.

Tragen Sie beim Umgang mit Batterien immer eine Schutzbrille.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Ohne Aufsicht ist Kinder die Reinigung

und Bedienung des Wagenhebers untersagt

- Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

- Stellen Sie sicher, dass die in der Bedienungsanleitung angegebene Netzspannung (siehe 'Technische Daten') der Spannung Ihrer örtlichen Stromversorgung entspricht.

- Achten Sie darauf, dass die Kabel nicht gequetscht oder durch scharfe Kanten beschädigt werden können. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.

- Verwenden Sie das Gerät nicht, wenn das Gehäuse oder das Kabel beschädigt ist. Lassen Sie dieses Gerät von einem Fachmann reparieren.

- Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

- Versuchen Sie nicht, das Gehäuse der Batterie oder des Ladegeräts zu öffnen.

- Setzen Sie das Gerät keinem direkten Sonnenlicht oder hohen Temperaturen aus.

• Die Säure könnte andernfalls zu kochen beginnen. Das ist nicht ungewöhnlich, aber um Unfälle zu verhindern, sollten Sie das Ladegerät ausschalten und die Batterie abkühlen lassen. Sauergase sind giftig. Atmen Sie diese nicht ein!

- Der Ladevorgang muss in einem gut belüfteten Bereich stattfinden.

• Das Laden von Batterien mit einer höheren Kapazität kann das Ladegerät beschädigen.
• Seien Sie vorsichtig im Umgang mit Batterien.
• Wenn Sie Rauch oder einen üblen Geruch von einer verschmorten Isolierung bemerken, trennen Sie sofort das Ladegerät von der Netzsteckdose.

- Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.

3. Allgemeine Richtlinien

• Siehe Velleman ^® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
• Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Wenden Sie bei der Bedienung keine Gewalt an. Schützen Sie das Gerät vor extreme Temperaturen, Staub und Feuchte.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• Überlastschutz (Ladegerät)
• für Autos und Lieferwagen
• Zubehör (inkl.)
  ○ Ladekabel (1.5 + 1.5 m)
  ○ zwei Klemmen
• 2 austauschbare Ersatzsicherungen

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

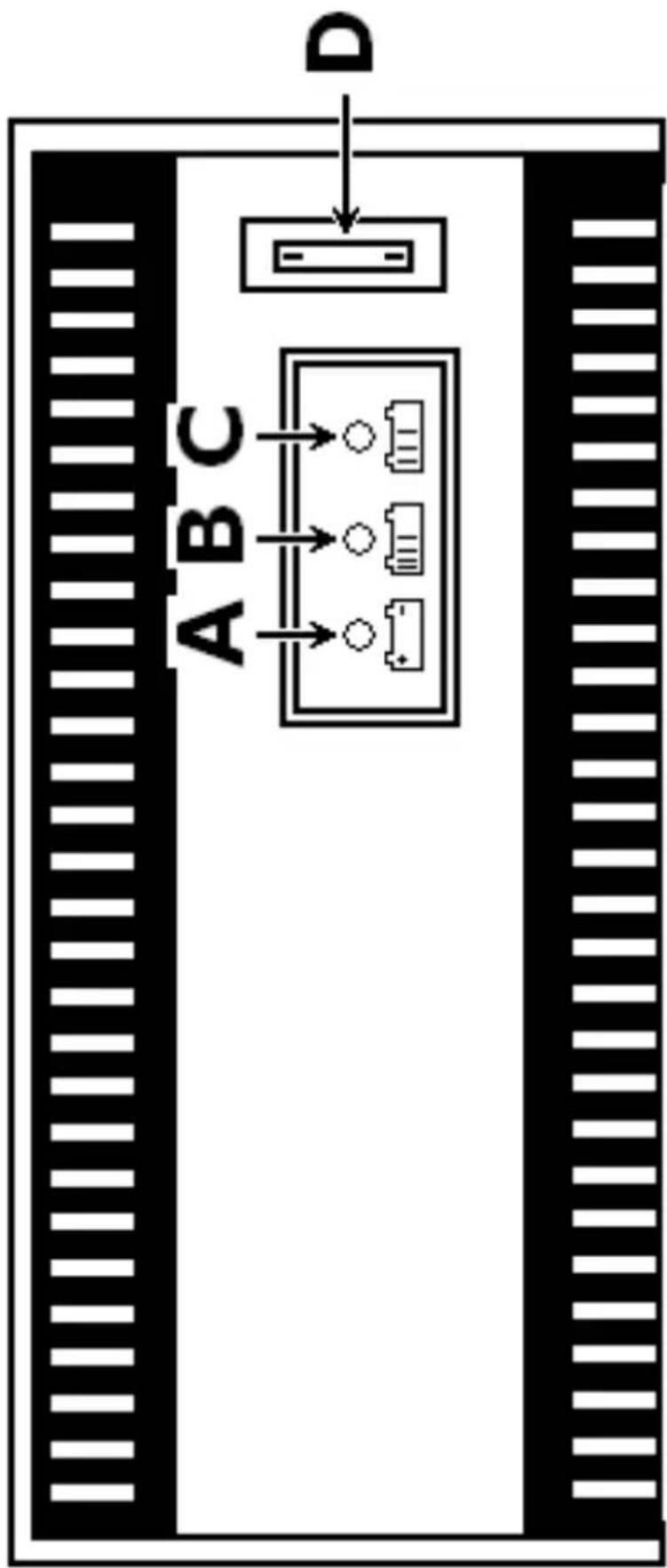

A	rote LED
B	gelbe LED

C	grüne LED
D	Sicherung mit Anzeige (20 A)

6. Vorbereitung

BEMERKUNG

Überprüfen Sie immer zuerst die Kabel und Klemmen ehe Sie das Gerät verwenden. Verwenden Sie das Gerät nicht, wenn Sie Schäden bemerken!

• Trennen Sie die Batterie vor dem Ladevorgang vom Fahrzeug. Dazu trennen Sie zuerst die Verbindung zum negativen Pol und fahren dann mit der Verbindung zum positiven Pol fort.
• Wenn zutreffend (nichtdichte Batterie), prüfen Sie den Pegel der Batteriesäure. Fügen Sie bei Bedarf destilliertes Wasser hinzu.
• Reinigen Sie die Pole mit einer Stahlbürste oder Schmirgelpapier.
• Stellen Sie sicher, dass das Ladegerät noch nicht mit dem Netz verbunden ist.
• Schließen Sie die positive Klemme des Ladegeräts (rot) an den positiven Pol (+) der Batterie an. Achten Sie darauf, dass die Klemme gut befestigt ist.
• Verbinden Sie die negative (schwarze) Klemme des Ladegeräts mit dem negativen Pol (-) der Batterie. Achten Sie darauf, dass die Klemme gut befestigt ist.

7. Betrieb

• Der Status des Ladevorgangs wird durch drei LEDs an der Vorderseite des Geräts angezeigt. Siehe Abbildung, Seite 2 dieser Bedienungsanleitung.
• Wenn das Ladegeräts korrekt mit der Batterie verbunden ist, leuchtet die rote LED [A]. Prüfen Sie andernfalls die Polarität der Verbindungen und der Sicherung [D].
• Wenn die Batterie über Einfülldeckel verfügt, schrauben Sie diese vor dem Ladevorgang ab.
• Um das Laden der Batterie zu starten, schließen Sie das Ladegerät an eine Netzsteckdose an. Stellen Sie sicher, dass die richtige Netzspannung anliegt (siehe technische Daten weiter unten).
  • Die rote LED [A] leuchtet während des gesamten Ladevorgangs.
• Die gelbe LED [B] zeigt an, dass das Ladegerät mit der Netzsteckdose verbunden ist und der Ladevorgang läuft.
• Wenn die gelbe LED [B] nicht leuchtet, prüfen Sie den Zustand der Netzsteckdose und des Stromnetzes.
• Wenn die gelbe LED [B] während des Ladevorgangs erlischt, wurde der Stromkreis durch das interne Transformator-Überlastschutzsystem unterbrochen. Trennen Sie das Ladegerät vom Netzstrom und lassen Sie es ungefähr 10 Minuten lang abkühlen/sich stabilisieren, bevor Sie es wieder an den Netzstrom anschließen. Wenn das Ladegerät nach mehreren Stunden immer noch nicht anzeigt, dass die Batterie geladen wird, wurde möglicherweise ein Element in der Batterie kurzgeschlossen. Die Batterie muss ausgetauscht werden.

AC06

• Der Ladevorgang ist abgeschlossen, wenn die grüne LED [C] leuchtet. Beachten Sie, dass sich die Intensität der grüne LED [C] langsam steigert.
• Das Ladegerät stoppt nicht automatisch. Wenn die grüne LED [C] hell leuchtet, trennen Sie das Ladegerät vom Netzstrom.
• Trennen Sie die Batterie vom Ladegerät. Beginnen Sie mit der Klemme am negativen Pol (schwarz) und fahren Sie dann mit der Klemme am positiven Pol (rot).
• Wenn die Sicherung [D] durchgebrannt ist, leuchtet die Sicherung. Tauschen Sie die Sicherung an der Vorderseite des Ladegeräts durch eine Sicherung mit den gleichen Spezifikationen aus. Stellen Sie sicher, dass keine Batterie mit dem Ladegerät verbunden ist und dass das Ladegerät vom Netzstrom getrennt ist, wenn Sie die Sicherung austauschen. Verwenden Sie einen kleinen Schraubendreher als Hebel, um die Sicherung aus ihrer Fassung zu lösen. Setzen Sie die neue Sicherung ein. Üben Sie keine übermäßige Kraft aus!

8. Reinigung und Wartung

Vor dem Reinigen oder Warten:

1. Trennen Sie das Gerät vom Netz.

2. Lassen Sie das Gerät abkühlen.

3. Ziehen Sie immer den Netzstecker aus der Netzsteckdose und trennen Sie die Batterien, bevor Sie das Ladegerät warten oder reinigen.

4. Verwenden Sie niemals Wasser oder andere Flüssigkeiten, um das Ladegerät zu reinigen.
5. Verwenden Sie keine Reinigungsmittel mit Benzol, Trichloräthylen, Chlorid, Ammoniak, usw. um die Kunststoffteile nicht zu beschädigen.
6. Prüfen Sie den Flüssigkeitspegel der Batterien einmal pro Monat und füllen Sie sie bei Bedarf auf.
7. Respektieren Sie die örtlichen Umweltvorschriften beim Entsorgen der Batterien.

9. Technische Daten

Nenneingangsspannung 230 V\~, 50 Hz

Nennausgangsstrom 4.5 A

Effektiver Ladestrom.... 6 A

Sicherung (austauschbar)....20 A

Referenzkapazität Akku 20-90 Ah

IP-Kennzahl IP20

Gewicht....3 kg

Abmessungen 230 x 175 x 115 mm

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
