Typ produktu	Reflektor LED z czujnikiem ruchu
Marka	Perel
Model	LEDA7001NWBP
Kolor obudowy	Czarny
Zastosowanie	Zewnętrzne (IP65)
Źródło światła	Wbudowana niewymienna dioda LED
Temperatura barwowa	4000 K (neutralna biel)
Strumień świetlny	700 lm
Kąt świecenia	120°
Moc znamionowa	10 W
Napięcie zasilania	220-240 V~, 50 Hz
Zużycie energii	0.01 kWh/1000 h
Wskaźnik oddawania barw (CRI)	>80
Nominalna żywotność	25 000 h
Czas uruchomienia	<0.5 s
Wymiary (Dł x Szer x Wys)	127.9 x 113.4 x 64.4 mm
Czujnik ruchu	PIR, kąt 120°
Ustawienia	LUX (próg dzień/noc), TIME (10 s - 9 min), SENS (czułość)
Zalecana wysokość montażu	0.5 - 3.0 m
Odległość bezpieczeństwa	1 m od oświetlanej powierzchni
Stopień ochrony	IP65
Gwarancja	2 lata (24 miesiące)
Konserwacja	Czyszczenie miękką szmatką i delikatnym detergentem
Możliwość naprawy	Żadna część nie może być naprawiana przez użytkownika; przewód zasilający może być wymieniony przez profesjonalistę

Często zadawane pytania - LEDA7001NWBP Perel

Jak zainstalować reflektor LEDA7001NWBP ?

Przymocuj uchwyt montażowy do stabilnej ściany zewnętrznej na wysokości 0,5-3,0 m. Przełóż przewód zasilający przez uszczelkę i podłącz go do złącza (N: niebieski, E: żółto-zielony, L: brązowy). Upewnij się, że przewód nie jest zbyt napięty. Pochyl urządzenie w pożądanym kierunku i dokręć zawiasy.

Jak ustawić czujnik ruchu ?

Użyj potencjometrów LUX (próg dzień/noc), TIME (czas świecenia od 10 s do 9 min) i SENS (czułość). Obróć LUX w kierunku 'sun', aby działał w dzień, w kierunku 'moon' w nocy. Dostosuj SENS do obszaru, który ma być pokryty.

Czy można wymienić diodę LED ?

Nie, źródło światła jest wbudowane i nie podlega wymianie. Gdy dioda LED osiągnie koniec swojej żywotności (25 000 h), wymień całe urządzenie.

Jaki jest zasięg czujnika ?

Zasięg nie jest dokładnie określony, ale zależy od ustawionej czułości (SENS) i wysokości montażu. Czujnik jest bardziej wrażliwy na ruchy poprzeczne niż na bezpośrednie podejście.

Czy reflektor może być używany z ściemniaczem ?

Nie, to urządzenie nie nadaje się do użytku z ściemniaczem. Używaj go tylko z zasilaniem sieciowym 220-240 V~.

Co zrobić, jeśli czujnik nie działa prawidłowo ?

Najpierw sprawdź ustawienia LUX (zbyt niskie dla światła otoczenia) i SENS (zbyt niskie). Upewnij się, że okno detekcji nie jest zasłonięte. Jeśli problem nadal występuje, skontaktuj się z wykwalifikowanym technikiem.

Jak wyczyścić reflektor ?

Odłącz urządzenie i pozwól mu ostygnąć. Wyczyść obudowę miękką szmatką zwilżoną delikatnym detergentem. Nigdy nie zanurzaj urządzenia w wodzie i nie używaj agresywnych rozpuszczalników.

Czy reflektor jest wodoodporny ?

Tak, ma stopień ochrony IP65, co czyni go odpowiednim do użytku na zewnątrz, chronionym przed bezpośrednimi warunkami atmosferycznymi i bezpośrednim światłem słonecznym.

Jaka jest gwarancja na Perel LEDA7001NWBP ?

Velleman udziela 24-miesięcznej gwarancji na wady produkcyjne i materiałowe. Uszkodzenia spowodowane niewłaściwym użytkowaniem lub nieprawidłową instalacją są wykluczone.

Czy mogę zamontować reflektor do góry nogami ?

Nie, nie montuj urządzenia do góry nogami, aby zapewnić szczelność. Zamontuj je najlepiej pod kątem 60° i pod dachem, aby chronić je przed warunkami atmosferycznymi.

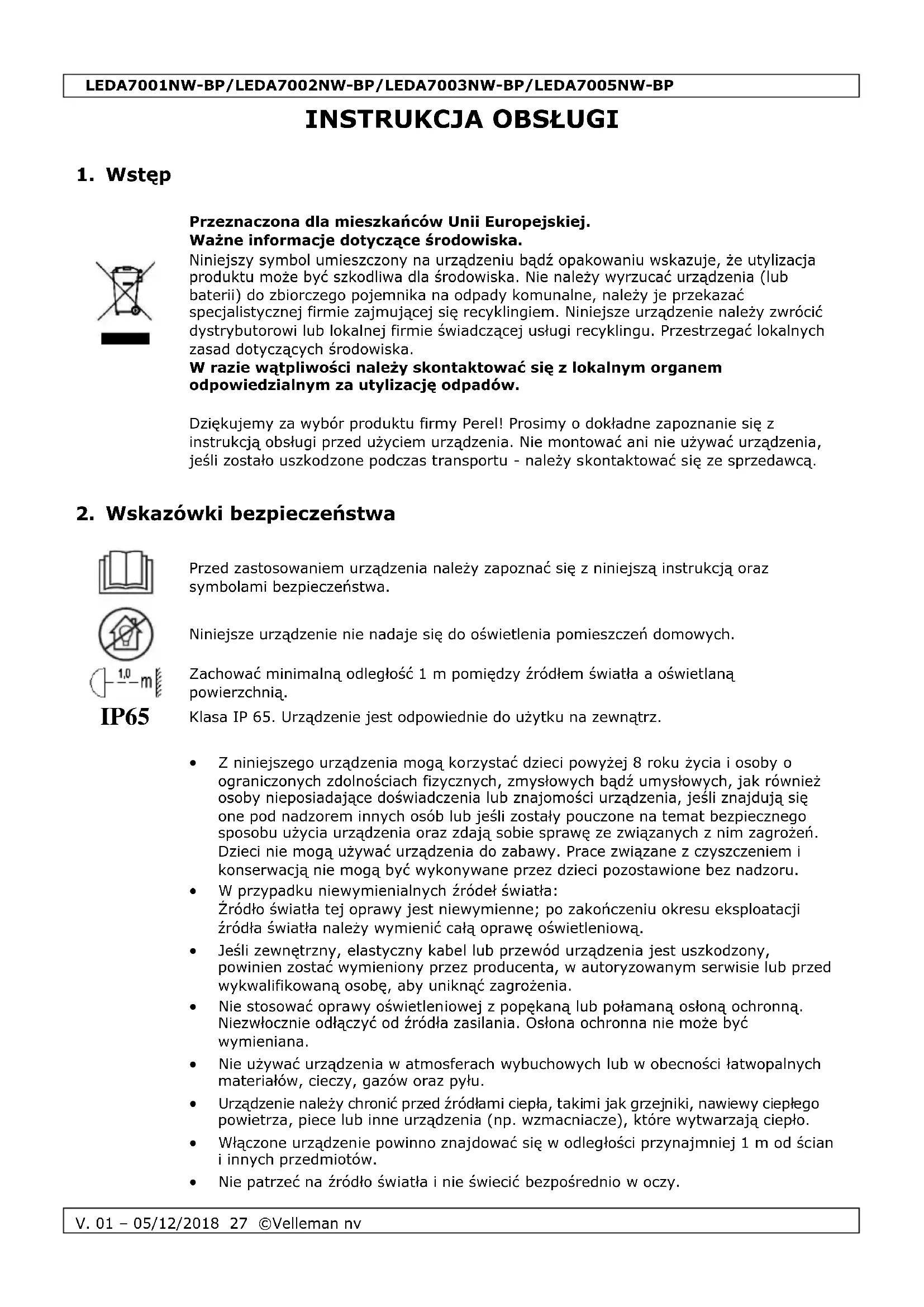

INSTRUKCJA OBSŁUGI LEDA7001NWBP Perel

Przeznaczona dla mieszkańców Unii Europejskiej.

Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska.

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za wybór produktu firmy Perel! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

Niniejsze urządzenie nie nadaje się do oświetlenia pomieszczeń domowych.

Zachować minimalną odległość 1 m pomiędzy źródłem światła a oświetlaną powierzchnią.

IP65

Klasa IP 65. Urządzenie jest odpowiednie do użytku na zewnątrz.

• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.
• W przypadku niewymienialnych źródeł światła: Źródło światła tej oprawy jest niewymienne; po zakończeniu okresu eksploatacji źródła światła należy wymienić całą oprawę oświetleniową.
• Jeśli zewnętrzny, elastyczny kabel lub przewód urządzenia jest uszkodzony, powinien zostać wymieniony przez producenta, w autoryzowanym serwisie lub przed wykwalifikowaną osobę, aby uniknąć zagrożenia.
• Nie stosować oprawy oświetleniowej z popękaną lub połamaną osłona ochronną. Niezwłocznie odłączyć od źródła zasilania. Osłona ochronna nie może być wymieniana.
• Nie używać urządzenia w atmosferach wybuchowych lub w obecności łatwopalnych materiałów, cieczy, gazów oraz pyłu.
• Urządzenie należy chronić przed źródłami ciepła, takimi jak grzejniki, nawiewy ciepłego powietrza, piece lub inne urządzenia (np. wzmacniacze), które wytwarzają ciepło.
• Włączone urządzenie powinno znajdować się w odległości przynajmniej 1 m od ścian i innych przedmiotów.
• Nie patrzeć na źródło światła i nie świecić bezpośrednio w oczy.

3. Informacje ogólne

- Prosze zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu ninieiszej instrukcii.

- Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.

- Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.

- Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.

- Firma Velleman ani jej dystrybutorzy nie ponoszą odpowiedzialności za jakiekolwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) dowolnej natury (finansowe, fizyczne...), wynikające z posiadania, użytkowania lub awarii niniejszego produktu.

- Zachować niniejszą instrukcję na przyszłość.

4. Montaż

Wskazówki

- Konstrukcja nośna (na której mocowane jest urządzenie) musi utrzymać przez godzine bez odkształcania obciążenie 4 razy większe niż masa urządzenia.

- Podczas montażu, zdejmowania lub serwisowania nigdy nie stawać bezpośrednio pod urządzeniem. Raz do roku oraz przed przekazaniem do serwisu urządzenie powinien sprawdzić wykwalifikowany technik.

- Montaż na wysokości wymaga doświadczenia: konieczne jest obliczenie wartości granicznych obciążenia oraz wybór materiału do montażu. Należy regularnie kontrolować materiał i urządzenie. Nie próbować samodzielnie montować urządzenia w przypadku braku wskazanych kwalifikacji, gdyż nieprawidłowy montaż może spowodować obrażenia ciała.

- Niniejsze urządzenie nie jest przeznaczone do ściemniania.

Odstępy

• Należy pozostawić odstep przynajmniej 20 cm od góry i 30 cm po obydwu stronach.
• Zachować minimalną odległość 1 m pomiędzy źródłem światła a oświetlaną powierzchnia.

Lokalizacja

- Obszar wykrywania można ustawić w zależności od potrzeb: obrócić urządzenie w lewo lub w prawo, skierować w górę lub w dół. Należy pamiętać, że czujnik jest bardziej czuły na obiekty przemieszczające się w poprzek obszaru wykrywania niż na obiekty poruszające się prosto w jego kierunku. Jest to bardzo ważne dla doboru miejsca montażu.

- Aby zapewnić wodoszczelność reflektora, należy unikać montażu w pozycji odwróconej (dołem do góry).

- Reflektor należy przymocować do stabilnej ściany zewnętrznej wykonanej z niepalnego materiału na wysokości ok. 0,5-3,0 m nad ziemią pod kątem ± 60°, najlepiej pod okapem, chroniącym urządzenie przed wpływem warunków atmosferycznych i bezpośrednim nasłonecznieniem.

- Nie blokować przedniej części okna wykrywania oraz upewnić się, że na obszarze wykrywania nie znaidują się żadne ruchome objekty.

- Nie montować urządzenia w pobliżu klimatyzatorów, grzejników itd.

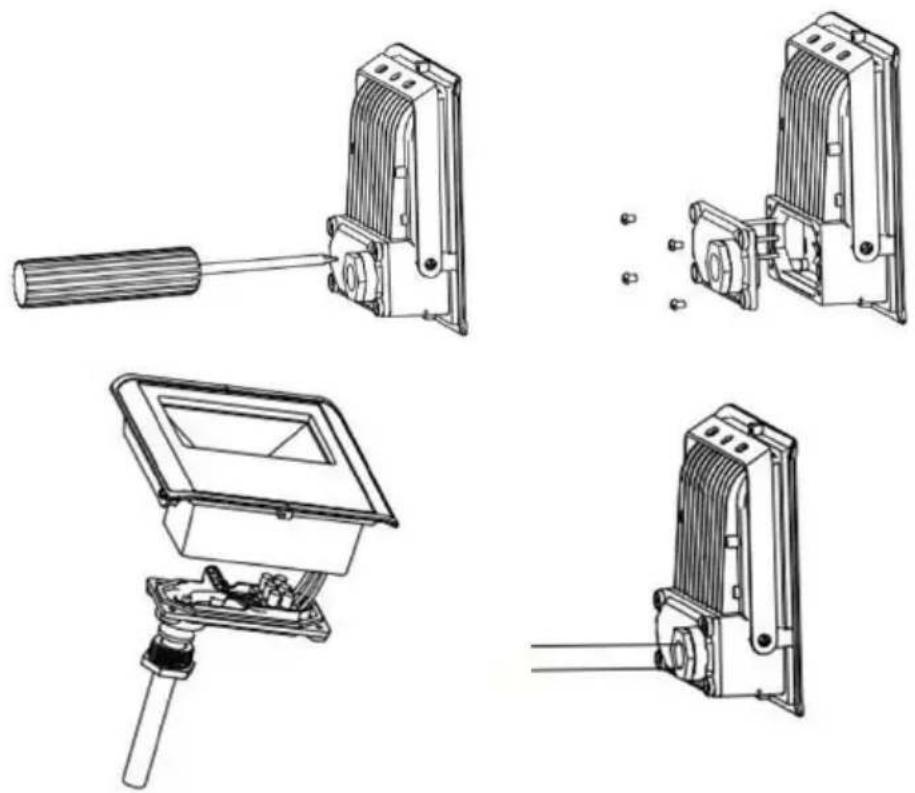

Montaż

1. Opisywana oprawa oświetleniowa nie posiada wbudowanego urządzenia odłączającego od zasilania elektrycznego. Przed przystąpieniem do montażu lub prac konserwacyjnych należy wykonać izolację elektryczną oprawy. W celu wyznaczenia położenia otworów montażowych użyć uchwytu montażowego [5].

2. Wywiercić otwory i zamocować wspornik, używając wkrętów i kołków.

3. Podłączyć kabel zasilający do zacisku śrubowego. Upewnić się, że kable nie są napręzone; pozostawić wystarczający luz.

N = neutralny, niebieski

E = uziemienie, żółty/zielony

L = pod napięciem, brązowy

W przypadku uszkodzenia przewód zasilający musi być wymieniony przez producenta, przedstawiciela serwisu producenta lub wykwalifikowaną osobę celem uniknięcia zagrożenia.

1. Aby skierować lampę w wybranym kierunku: poluzować zawiasy śrubokrętem.

2. Nachylić lampę pod wybranym kątem i dokręcić zawiasy.

Regulacja czujnika

LUX:

Urządzenie rozróżnia dzień i noc dzięki regulowanemu ustawieniu natężenia światła otoczenia. Urządzenie może pracować w ciągu dnia, gdy wybrana zostanie pozycja „sun” (maks.) za pomocą selektora. Gdy wybrana zostanie pozycja “moon”, czujnik pozostaje nieaktywny w ciągu dnia. Aby ustawić poziom czułości, należy poczekać aż się ściemni i ustawić wybraną czułość.

TIME:

Przy użyciu regulatora czasu ustawić jak długo reflektor pozostanie włączony po wykryciu ruchu (od 10 sekund (+/- 3 sekundy do 9 minut (+/- 3 minuty)).

SENS:

Ustawić czułość reflektora przy użyciu regulatora czułości. Obrócić w lewo, aby zmniejszyć czułość lub w prawo, aby zwiększyć.

5. Utrzymanie i konserwacja

Przechowywanie

Urządzenie i dołączone akcesoria przechowywać w czystym i suchym pomieszczeniu.

Czyszczenie

Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem lub konserwacją odłączyć urządzenie od źródła zasilania i pozostawić do schłodzenia.

Przetrzeć powierzchnie zewnętrzne urządzenia miękką szmatką zwilżoną mydłem i roztworem wodnym. Nie zanurzać urządzenia w wodzie ani innej cieczy. Nigdy nie używać rozpuszczalników ani środków czyszczących na bazie ropy naftowej (benzyna, nafta, olej), rozcieńczalnika do farb, terpentyny, alkoholu lub amoniaku.

Konserwacja

Naprawy mogą być przeprowadzane wyłącznie przez wykwalifikowany personel serwisowy. Nie otwierać zewnętrznej osłony urządzenia. W urządzeniu nie ma części, które mogą być serwisowane przez użytkownika. Otwarcie urządzenia lub widoczne próby otwarcia lub naprawy urządzenia mogą skutkować utratą gwarancji i/lub uszkodzeniami produktu, czy też obrażeniami ciała.

6. Specyfikacja techniczna

	LEDA7001NW-BP	LEDA7002NW-BP
kolor korpusu		czarny
dane elektryczne całkowita moc	10 W	20 W
znamionowa regulator napięcia		220-240 V~, 50 Hz
znamionowego współczynnik mocy		>0,5
zużycie energii	0.01 kWh/1000 h	0.02 kWh/1000 h
dane techniczne światła
kolor		neutralny biały
temperatura barwowa		4000 K
kąt padania wiązki światła		120°
strumień świetlny	700 lm	1400 lm
współczynnik oddawania barw		>80

LEDA7001NW-BP/LEDA7002NW-BP/LEDA7003NW-BP/LEDA7005NW-BP

czas uruchomienia	< 0,5 s
czas nagrzewania(60 %)	< 1 s
żywotność
trwałość znamionowaliczba cykli przełączania	25000 h
	< 1 s
wymiary	127,9 x 113,4 x 64,4 mm 147,1 x 130,8 x 64,4 mm

LEDA7003NW-BP
LEDA7005NW-BP

kolor korpusu	czarny
dane elektryczne
całkowita moc	30 W	50 W
znamionowa
regulator napięcia	220-240 V~, 50 Hz
znamionowego
współczynnik mocy	>0,9
zużycie energii	0.03 kWh/1000 h	0.05 kWh/1000 h
dane techniczne światła
kolor	neutralny biały
temperatura barwowa	4000 K
kąt padania wiązki	120°
światła
strumień świetlny	2100 lm	3500 lm
współczynnik oddawania
barw	>80
czas uruchomienia	<0,5 s
czas nagrzewania	<1 s
(60 %)
żywotność
trwałość znamionowa	25000 h
liczba cykli przełączania	<1 s
wymiary	166,3 x 147,6 x 67,5 mm	188 x 166,8 x 56,3 mm

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.perel.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejjszej pisemnej zgody właściciela praw autorskich.

MANUAL DO UTILIZADOR

1. Introdução

Velleman ® usługi i gwarancja jakości

Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach.

Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patr warunki gwarancji).

Ogólne Warunki dotyczące gwarancji:

• Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.
• W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić z uwzględnieniem poniższych warunków:
• zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy
• wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

- Produkt nie podlega naprawie gwarancyjnej:

• gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie wstrząsy, upadki, kurz, brud, ...), wilgotności;
• gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych;

- produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie (ładowalne, nieładowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista);

- usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.;

- usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta;

- szkody wynikające z nadmiernego użytkowania gdy nie jest do tego cel przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy;

- Szkody wynikające ze żle zabezpieczonej wysyłki produktu;

- Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

- Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzią na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

- Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

- W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji.

Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).
