Producttype	LED-projector met bewegingssensor
Merk	Perel
Model	LEDA7001NWBP
Kleur behuizing	Zwart
Toepassing	Buitengebruik (IP65)
Lichtbron	Ingebouwde LED, niet vervangbaar
Kleurtemperatuur	4000 K (neutraal wit)
Lichtstroom	700 lm
Bundelhoek	120°
Nominaal vermogen	10 W
Voedingsspanning	220-240 V~, 50 Hz
Energieverbruik	0.01 kWh/1000 h
Kleurweergave-index (CRI)	>80
Nominale levensduur	25 000 h
Starttijd	<0.5 s
Afmetingen (L x B x H)	127.9 x 113.4 x 64.4 mm
Bewegingssensor	PIR, hoek 120°
Instellingen	LUX (dag/nacht drempel), TIME (10 s - 9 min), SENS (gevoeligheid)
Aanbevolen montagehoogte	0.5 - 3.0 m
Veiligheidsafstand	1 m van het verlichte oppervlak
Beschermingsgraad	IP65
Garantie	2 jaar (24 maanden)
Onderhoud	Reinigen met zachte doek en mild reinigingsmiddel
Repareerbaarheid	Geen door gebruiker te repareren onderdelen; voedingskabel vervangbaar door professional

Veelgestelde vragen - LEDA7001NWBP Perel

Hoe installeer ik de LEDA7001NWBP projector?

Bevestig de montagebeugel op een stabiele buitenmuur op een hoogte van 0.5-3.0 m. Voer de voedingskabel door de wartel en sluit deze aan op de klemmen (N: blauw, E: geel/groen, L: bruin). Zorg dat de kabel niet te strak gespannen is. Kantel het apparaat in de gewenste richting en draai de scharnieren vast.

Hoe stel ik de bewegingssensor in?

Gebruik de potentiometers LUX (dag/nacht drempel), TIME (verlichtingsduur van 10 s tot 9 min) en SENS (gevoeligheid). Draai LUX naar 'zon' om overdag te werken, naar 'maan' voor 's nachts. Pas SENS aan afhankelijk van het te bestrijken gebied.

Kan de LED-lamp worden vervangen?

Nee, de lichtbron is ingebouwd en niet vervangbaar. Wanneer de LED het einde van zijn levensduur bereikt (25.000 u), vervang dan het hele apparaat.

Wat is het bereik van de sensor?

Het bereik is niet exact gespecificeerd, maar hangt af van de ingestelde gevoeligheid (SENS) en de montagehoogte. De sensor is gevoeliger voor dwarsbewegingen dan voor directe naderingen.

Kan de projector worden gebruikt met een dimmer?

Nee, dit apparaat is niet geschikt voor gebruik met een dimmer. Gebruik het alleen met een netvoeding van 220-240 V~.

Wat te doen als de sensor niet goed werkt?

Controleer eerst de LUX-instelling (te laag voor omgevingslicht) en SENS (te zwak). Zorg dat het detectievenster niet geblokkeerd is. Als het probleem aanhoudt, neem contact op met een gekwalificeerde technicus.

Hoe maak ik de projector schoon?

Haal de stekker uit het stopcontact en laat het apparaat afkoelen. Reinig de behuizing met een zachte doek gedrenkt in een mild reinigingsmiddel. Dompel het apparaat nooit onder in water en gebruik geen agressieve oplosmiddelen.

Is de projector waterdicht?

Ja, hij heeft een beschermingsgraad IP65, waardoor hij geschikt is voor buitengebruik, beschermd tegen directe weersinvloeden en direct zonlicht.

Wat is de garantie van de Perel LEDA7001NWBP?

Velleman biedt 24 maanden garantie op fabricage- en materiaalfouten. Schade door verkeerd gebruik of onjuiste installatie is uitgesloten.

Kan ik de projector ondersteboven installeren?

Nee, installeer het apparaat niet ondersteboven om de waterdichtheid te garanderen. Bevestig het bij voorkeur onder een hoek van 60° en onder een dak om het tegen weersinvloeden te beschermen.

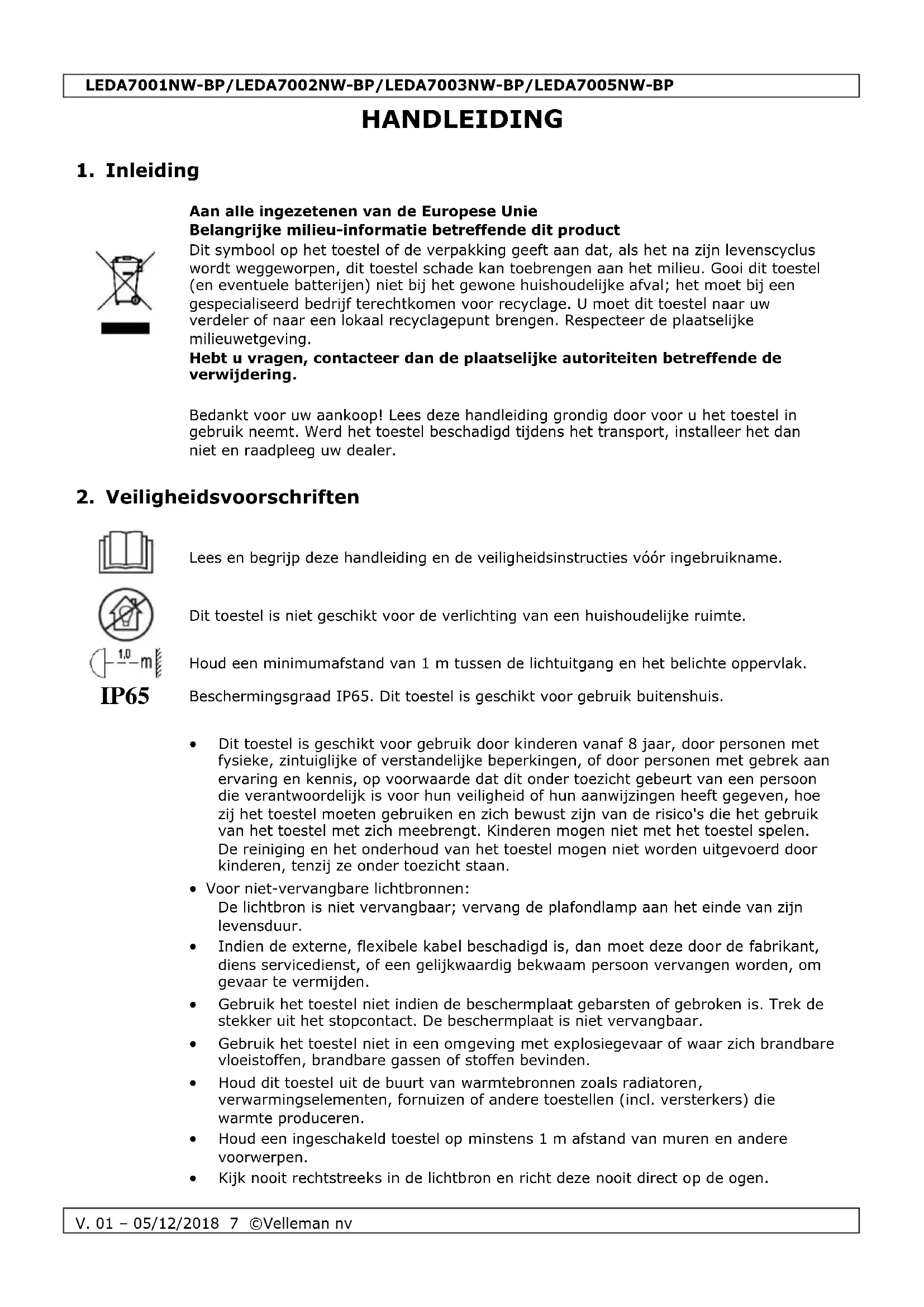

GEBRUIKSAANWIJZING LEDA7001NWBP Perel

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Bedankt voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

Dit toestel is niet geschikt voor de verlichting van een huishoudelijke ruimte.

Houd een minimumafstand van 1 m tussen de lichtuitgang en het belichte oppervlak.

Beschermingsgraad IP65. Dit toestel is geschikt voor gebruik buitenshuis.

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.
• Voor niet-vervangbare lichtbronnen: De lichtbron is niet vervangbaar; vervang de plafondlamp aan het einde van zijn levensduur.
• Indien de externe, flexibele kabel beschadigd is, dan moet deze door de fabrikant, diens servicedienst, of een gelijkwaardig bekwaam persoon vervangen worden, om gevaar te vermijden.
• Gebruik het toestel niet indien de beschermplaat gebarsten of gebroken is. Trek de stekker uit het stopcontact. De beschermplaat is niet vervangbaar.
• Gebruik het toestel niet in een omgeving met explosiegevaar of waar zich brandbare vloeistoffen, brandbare gassen of stoffen bevinden.
• Houd dit toestel uit de buurt van warmtebronnen zoals radiatoren, verwarmingselementen, fornuizen of andere toestellen (incl. versterkers) die warmte produceren.
• Houd een ingeschakeld toestel op minstens 1 m afstand van muren en andere voorwerpen.
• Kijk nooit rechtstreeks in de lichtbron en richt deze nooit direct op de ogen.

3. Algemene richtlijnen

- Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

- Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

- Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

- De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

- Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch...) voortvloeiend uit het bezit, gebruik of falen van dit product.

- Bewaar deze handleiding voor verdere raadpleging.

4. Montage

Richtlijnen

- De constructie waaraan het toestel wordt bevestigd, moet gedurende 1 uur 4 x het gewicht van dit toestel kunnen dragen zonder te vervormen.

- Sta nooit recht onder het toestel wanneer u het monteert, verwijdert of herstelt. Laat het toestel controlleren door een geschoolde technicus voor u het in gebruik neemt en laat het 1 x per jaar volledig nakijken.

- Vermijd brute kracht tijdens de bediening. u moet de maximumbelasting van de draagconstructie kunnen berekenen, weten welk constructiemateriaal u kunt gebruiken, ... Laat het materiaal en het toestel regelmatig nakijken. Monteer het toestel niet zelf indien u er geen ervaring mee heeft. Een slechte montage kan leiden tot verwondingen.

- Dit toestel is niet geschikt om te dimmen.

Afstanden

- Laat minstens 20 cm vrij aan de bovenkant en 30 cm aan weersziiden.

- Houd een minimumafstand van 1 m tussen de lichtuitgang en het belichte oppervlak.

Montageplaats

- U kunt het detectiebereik naar eigen wens instellen: draai het toestel naar links, rechts, boven of onder. De detector is gevoeliger voor voorwerpen die het detectiebereik doorkruisen dan voor voorwerpen die recht op de detector afgaan. Dit is een zeer belangrijk element bij de keuze van de montageplaats.

• Installeer het toestel nooit ondersteboven, om de waterdichtheid te garanderen.

- Bevestig het toestel aan een niet-ontvlambare buitenwand (0.5-3.0 m), in een hoek van ± 60° en bij voorkeur onder een dak, waar het toestel waar het beschut is tegen regen en direct zonlicht.

- Plaats geen voorwerpen voor het detectievenster en verwijder alle bewegende voorwerpen uit het detectiebereik.

• Installeer het toestel niet in de buurt van airco, radiatoren, enz.

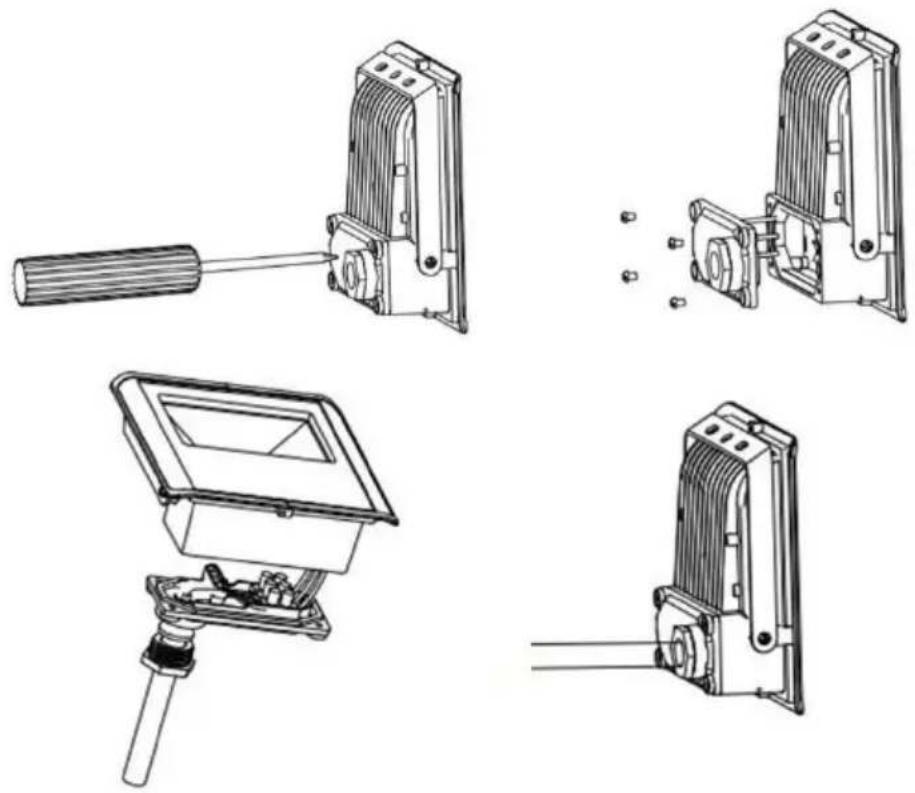

Montage

1. Dit toestel is niet uitgerust met een aan/uit-schakelaar om het van het lichtnet los te koppelen. Isoleer het toestel elektrisch voor de installatie of onderhoud. Gebruik de montagebeugel om de plaats van de montagegaten te bepalen.

2. Boor de gaten en bevestig de beugel met schroeven en muurpluggen.

3. Schuif de voedingskabel door de rubberpakking en sluit aan op de lusterklem. Zorg ervoor dat de kabel niet te strak vast zit; laat voldoende speling;

E N L

N = neutraal, blauw
E = aarding, geel/groen
L = fasedraad, bruin

Als de voedingskabel beschadigd is, moet deze door de fabrikant, technieker of een andere bevoegde persoon vervangen worden om elk mogelijk risico te vermijden.

1. Om de lamp in de gewenste stand te richten: draai de scharnieren los met een schroevendraaier.

2. Draai het toestel in de gewenste positie en zet de scharnieren vast.

Sensorinstellingen

LUX:

Dankzij de ingebouwde lichtsensor kan het toestel dag en nacht onderscheiden. Selecteert u "sun" (max.), dan functioneert het toestel ook overdag. Selecteert u "moon", dan functioneert het toestel niet overdag. Wacht tot het donker wordt, om het gevoeligheidsniveau in te stellen.

TIJD:

Gebruik deze instelknop om in te stellen hoelang het licht blijft branden na het detecteren van een beweging (10 seconden (+/- 3 secondes) tot 9 minuten (+/- 3 minuten)).

SENS:

Gebruik deze instelknop om de gevoeligheid van de lichtsensor in te stellen. Draai naar links om de gevoeligheid te verlagen, draai aan rechts om te verhogen.

5. Reiniging en onderhoud

Opslag

Bewaar het toestel en de accessoires op een propere en droge plaats.

Reiniging

Ontkoppel het toestel en laat het afkoelen voordat u het reinigt.

Reinig de behuizing met een zachte doek die licht bevochtigd is met een milde zeepoplossing. Dompel het toestel nooit onder in water of andere vloeistoffen. Gebruik nooit oplosmiddelen of reinigingsmiddelen die petroleum (benzine, kerosine, olie), verfverdunner, wasbenzine, alcohol of ammoniak bevatten.

Onderhoud

Laat het toestel herstellen door een vakman. Open nooit de behuizing van het toestel. De gebruiker mag geen onderdelen vervangen. Het openen of zichtbare pogingen tot het openen of het repareren van het toestel kan leiden tot het vervallen van de garantie en/of schade aan het toestel of letsels.

6. Technische specificaties

	LEDA7001NW-BP	LEDA7002NW-BP
kleur behuizing	zwart
elektrische gegevensnominaal vermogen	10 W	20 W
nominale spanning(driver)	220-240 V~, 50 Hz
vermogensfactor	>0.5
energieverbruik	0.01 kWh/1000 u	0.02 kWh/1000 u
technische gegevens
kleur	neutraalwit
kleurtemperatuur	4000 K
stralingshoek	120°
lichtstroom	700 lm	1400 lm
kleurweergave-index	>80
starttijd	<0.5 s
opwarmtijd (60 %)	<1 s
levensduur
nominale levensduur	25000 u
aantal schakelcycli	<1 s
afmetingen	127.9 x 113.4 x 64.4 mmLEDA7003NW-BP	147.1 x 130.8 x 64.4mmLEDA7005NW-BP
kleur behuizing elektrische gegevens nominaal vermogen nominale spanning (driver)	30 W	zwart 50 W
	220-240 V~, 50 Hz
vermogensfactor energieverbruik technische gegevens kleur	0.03 kWh/1000 u	>0.9 0.05 kWh/1000 u
	neutraalwit
kleurtemperatuur stralingshoek	4000 K
	120°
lichtstroom	2100 lm	3500 lm
kleurweergave-index	>80
starttijd	<0.5 s
opwarmtijd (60 %)	<1 s
levensduur nominale levensduur aantal schakelcycli afmetingen	25000 u
	<1 s
	166.3 x 147.6 x 67.5 mm	188 x 166.8 x 56.3 mm

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.perel.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

- Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en

levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant. - schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
