INSTRUKCJA OBSŁUGI 58G028 Graphite

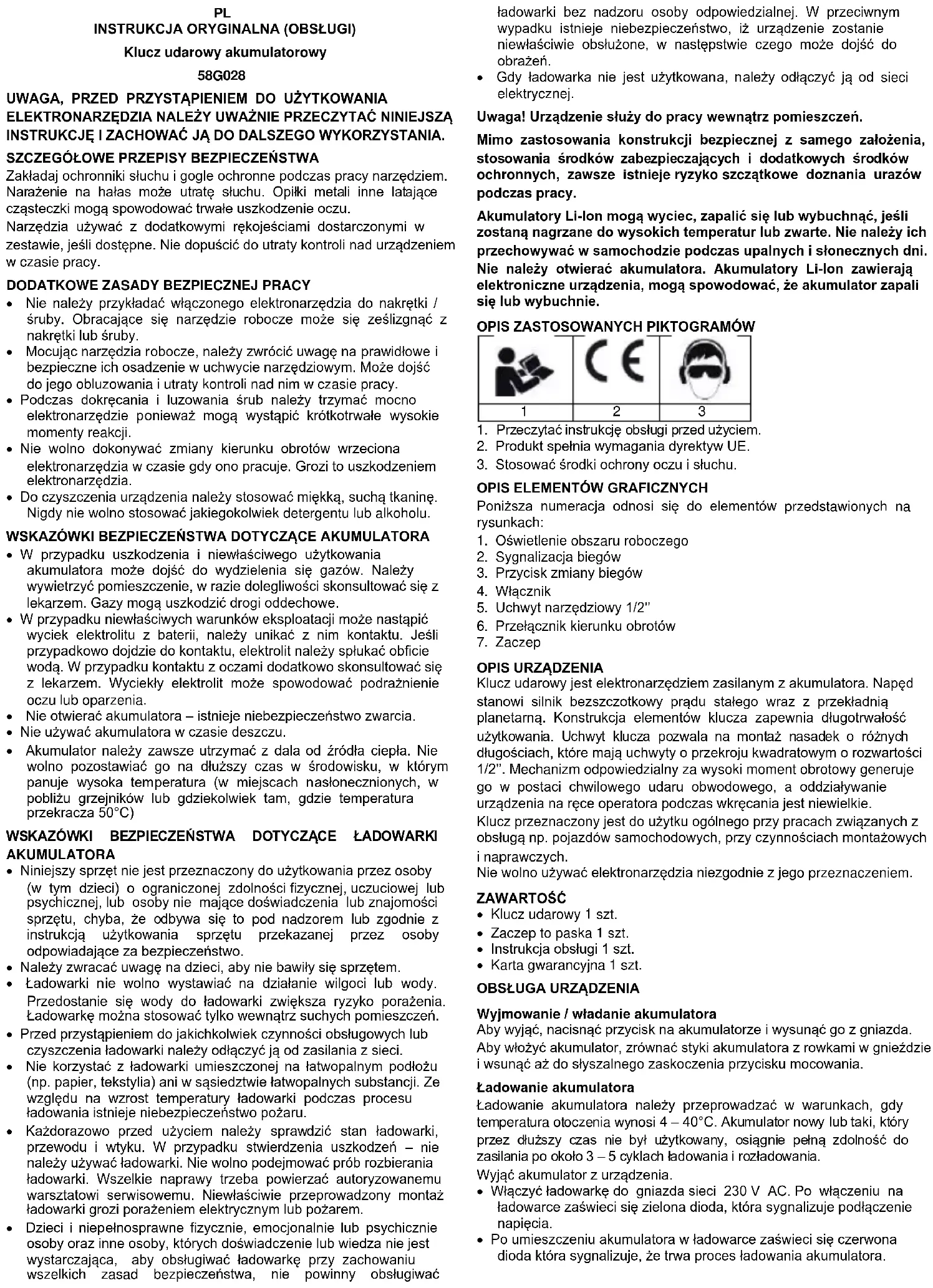

INSTRUKCJA ORYGINALNA (OBSŁUGI) Klucz udarowy akumulatorowy 58G028 UWAGA, PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

Zakładaj ochronniki słuchu i gogle ochronne podczas pracy narzędziem. Narażenie na hałas może utratę słuchu. Opiłki metali inne latające cząsteczki mogą spowodować trwałe uszkodzenie oczu. Narzędzia używać z dodatkowymi rękojeściami dostarczonymi w zestawie, jeśli dostępne. Nie dopuścić do utraty kontroli nad urządzeniem w czasie pracy.

DODATKOWE ZASADY BEZPIECZNEJ PRACY

• Nie należy przykładać włączonego elektronarzędzia do nakrętki / śruby. Obracające się narzędzie robocze może się ześlizgnąć z nakrętki lub śruby.

• Mocując narzędzia robocze, należy zwrócić uwagę na prawidłowe i bezpieczne ich osadzenie w uchwycie narzędziowym. Może dojść do jego obluzowania i utraty kontroli nad nim w czasie pracy.

• Podczas dokręcania i luzowania śrub należy trzymać mocno elektronarzędzie ponieważ mogą wystąpić krótkotrwałe wysokie momenty reakcji.

• Nie wolno dokonywać zmiany kierunku obrotów wrzeciona elektronarzędzia w czasie gdy ono pracuje. Grozi to uszkodzeniem elektronarzędzia.

• Do czyszczenia urządzenia należy stosować miękką, suchą tkaninę. Nigdy nie wolno stosować jakiegokolwiek detergentu lub alkoholu. WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE AKUMULATORA

• W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Należy wywietrzyć pomieszczenie, w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe.

• W przypadku niewłaściwych warunków eksploatacji może nastąpić wyciek elektrolitu z baterii, należy unikać z nim kontaktu. Jeśli przypadkowo dojdzie do kontaktu, elektrolit należy spłukać obficie wodą. W przypadku kontaktu z oczami dodatkowo skonsultować się z lekarzem. Wyciekły elektrolit może spowodować podrażnienie oczu lub oparzenia.

• Nie otwierać akumulatora – istnieje niebezpieczeństwo zwarcia.

• Nie używać akumulatora w czasie deszczu.

• Akumulator należy zawsze utrzymać z dala od źródła ciepła. Nie wolno pozostawiać go na dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub gdziekolwiek tam, gdzie temperatura przekracza 50°C) WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE ŁADOWARKI AKUMULATORA

• Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, uczuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu przekazanej przez osoby odpowiadające za bezpieczeństwo.

• Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.

• Ładowarki nie wolno wystawiać na działanie wilgoci lub wody. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia. Ładowarkę można stosować tylko wewnątrz suchych pomieszczeń.

• Przed przystąpieniem do jakichkolwiek czynności obsługowych lub czyszczenia ładowarki należy odłączyć ją od zasilania z sieci.

• Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru.

• Każdorazowo przed użyciem należy sprawdzić stan ładowarki, przewodu i wtyku. W przypadku stwierdzenia uszkodzeń – nie należy używać ładowarki. Nie wolno podejmować prób rozbierania ładowarki. Wszelkie naprawy trzeba powierzać autoryzowanemu warsztatowi serwisowemu. Niewłaściwie przeprowadzony montaż ładowarki grozi porażeniem elektrycznym lub pożarem.

• Dzieci i niepełnosprawne fizycznie, emocjonalnie lub psychicznie osoby oraz inne osoby, których doświadczenie lub wiedza nie jest wystarczająca, aby obsługiwać ładowarkę przy zachowaniu wszelkich zasad bezpieczeństwa, nie powinny obsługiwać ładowarki bez nadzoru osoby odpowiedzialnej. W przeciwnym wypadku istnieje niebezpieczeństwo, iż urządzenie zostanie niewłaściwie obsłużone, w następstwie czego może dojść do obrażeń.

• Gdy ładowarka nie jest użytkowana, należy odłączyć ją od sieci elektrycznej. Uwaga! Urządzenie służy do pracy wewnątrz pomieszczeń. Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy. Akumulatory Li-Ion mogą wyciec, zapalić się lub wybuchnąć, jeśli zostaną nagrzane do wysokich temperatur lub zwarte. Nie należy ich przechowywać w samochodzie podczas upalnych i słonecznych dni. Nie należy otwierać akumulatora. Akumulatory Li-Ion zawierają elektroniczne urządzenia, mogą spowodować, że akumulator zapali się lub wybuchnie.

1. Przeczytać instrukcję obsługi przed użyciem.

2. Produkt spełnia wymagania dyrektyw UE.

3. Stosować środki ochrony oczu i słuchu.

OPIS ELEMENTÓW GRAFICZNYCH

Poniższa numeracja odnosi się do elementów przedstawionych na rysunkach:

1. Oświetlenie obszaru roboczego

2. Sygnalizacja biegów

3. Przycisk zmiany biegów

5. Uchwyt narzędziowy 1/2'’

6. Przełącznik kierunku obrotów

Klucz udarowy jest elektronarzędziem zasilanym z akumulatora. Napęd stanowi silnik bezszczotkowy prądu stałego wraz z przekładnią planetarną. Konstrukcja elementów klucza zapewnia długotrwałość użytkowania. Uchwyt klucza pozwala na montaż nasadek o różnych długościach, które mają uchwyty o przekroju kwadratowym o rozwartości 1/2'’. Mechanizm odpowiedzialny za wysoki moment obrotowy generuje go w postaci chwilowego udaru obwodowego, a oddziaływanie urządzenia na ręce operatora podczas wkręcania jest niewielkie. Klucz przeznaczony jest do użytku ogólnego przy pracach związanych z obsługą np. pojazdów samochodowych, przy czynnościach montażowych i naprawczych. Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem. ZAWARTOŚĆ

• Klucz udarowy 1 szt.

• Zaczep to paska 1 szt.

• Instrukcja obsługi 1 szt.

• Karta gwarancyjna 1 szt.

Wyjmowanie / władanie akumulatora Aby wyjąć, nacisnąć przycisk na akumulatorze i wysunąć go z gniazda. Aby włożyć akumulator, zrównać styki akumulatora z rowkami w gnieździe i wsunąć aż do słyszalnego zaskoczenia przycisku mocowania. Ładowanie akumulatora Ładowanie akumulatora należy przeprowadzać w warunkach, gdy temperatura otoczenia wynosi 4 – 40°C. Akumulator nowy lub taki, który przez dłuższy czas nie był użytkowany, osiągnie pełną zdolność do zasilania po około 3 – 5 cyklach ładowania i rozładowania. Wyjąć akumulator z urządzenia.

• Włączyć ładowarkę do gniazda sieci 230 V AC. Po włączeniu na ładowarce zaświeci się zielona dioda, która sygnalizuje podłączenie napięcia.

• Po umieszczeniu akumulatora w ładowarce zaświeci się czerwona dioda która sygnalizuje, że trwa proces ładowania akumulatora.4

• Po naładowaniu akumulatora dioda na ładowarce zaświeci się na zielono.

• Ładowarka nie wyłączy się automatycznie po całkowitym naładowaniu akumulatora. Zielona dioda na ładowarce będzie się świecić nadal do czasu odłączenia jej od zasilania.

• Akumulator nie powinien być ładowany dłużej niż 8 godzin. Przekroczenie tego czasu może spowodować uszkodzenie ogniw akumulatora. Ładowarka nie wyłączy się automatycznie, po całkowitym naładowaniu akumulatora. Odłączyć zasilanie przed wyjęciem akumulatora z gniazda ładowarki. Unikać kolejno po sobie następujących krótkich ładowań. Nie należy poddawać akumulatorów doładowaniu po krótkim użytkowaniu urządzenia. Znaczny spadek czasu między koniecznymi ładowaniami świadczy o tym, że akumulator jest zużyty i powinien zostać wymieniony.

• W procesie ładowania akumulatory nagrzeją się. Nie podejmować pracy tuż po ładowaniu – odczekać do osiągnięcia przez akumulator temperatury pokojowej. Uchroni to przed uszkodzeniem akumulatora. Sygnalizacja stanu naładowania akumulatora Akumulator jest wyposażony w sygnalizację stanu naładowania (3 diody LED). Aby sprawdzić stan naładowania akumulatora należy wcisnąć przycisk sygnalizacji stanu naładowania akumulatora. Świecenie wszystkich diod sygnalizuje wysoki poziom naładowania akumulatora. Świecenie 2 diod sygnalizuje częściowe rozładowanie. Świecenie tylko 1 diody oznacza wyczerpanie akumulatora i konieczność jego naładowania. Włączanie / wyłączanie Urządzenie włącza się poprzez naciśnięcie włącznika i wyłącza poprzez zwolnienie nacisku. Regulacja prędkości obrotowej Regulacja prędkości obrotowej wrzeciona odbywa się poprzez kontrolowanie siły nacisku wywieranej na włącznik oraz elektroniczną zmianę biegu. Zmiana biegu Urządzenie posiada elektroniczną zmianę biegów. Praca w prawo możliwa jest w zakresie trzech biegów, które zmienia się przyciskiem rys. A3. Na wyświetlaczu rys. A2 jest wyświetlana wartość biegu w danym momencie. Aby zmienić bieg należy lekko nacisnąć włącznik, tak aby oznaczenie biegu było podświetlone rys. A2, tylko w tym momencie można zmienić bieg do pożądanej wartości.

• Bieg 3: 0 – 2700 obr / min Wartości maksymalne obrotów podane powyżej oraz w tabeli znamionowej niniejszej instrukcji obsługi. Ilości obrotów w lewą stronę nie można zmienić biegami, można je regulować tylko siłą nacisku na włącznik do maksymalnej wartości urządzenia. Kierunek obrotów

• Przełącznik kierunku obrotów rys. C6 znajduje się nad włącznikiem.

• Zmiana kierunku obrotów prawo/lewo. W instrukcji rys. C6 jest przełącznik zmiany kierunku obrotów, przełącznik wciśnięty: o z prawej strony – obroty w prawą stronę - dokręcanie o z lewej strony – obroty w lewą stronę - odkręcanie

• Przełącznik wyposażony jest w mechanizm blokady uniemożliwiający jego przypadkowe wciśnięcie w czasie pracy wrzeciona. Gdy przełącznik jest w pozycji środkowej, włącznik jest zablokowany. Lampa Urządzenie wyposażone jest w podświetlenie obszaru roboczego rys. A1. Lampa włącza się przy naciśnięciu włącznika rys. C4. Po zwolnieniu nacisku na przycisk, lampa wyłączy się automatycznie po kilku sekundach. Montaż narzędzia roboczego Uwaga: przed montażem narzędzia należy upewnić się, że urządzenie jest wyłączone. Wyjąć akumulator przed montażem. Wsunąć do oporu nasadkę odpowiedniej wielkości na uchwyt narzędziowy rys. B5 aż do słyszalnego zaskoczenia. Sprawdzić, czy nasadka jest właściwie osadzona pociągając lekko za nasadkę. Uwaga: stosować jedynie nasadki o odpowiedniej wielkości gniazda. W razie potrzeby użyć adaptera do nasadek. Montaż zaczepu do paska Narzędzie wyposażone jest w zaczep umożliwiający przytroczenie urządzenia do paska. W razie potrzeby zaczep można zdemontować i zamontować poprzez przykręcenie / odkręcenie śruby mocującej.

KONSERWACJA I PRZECHOWYWANIE

• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

• Do czyszczenia nie należy stosować wody lub innych cieczy.

• Elektronarzędzie, akumulator i ładowarkę należy czyścić za pomocą suchego kawałka tkaniny lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.

• Nie należy używać żadnych środków czyszczących lub rozpuszczalników gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.

• Regularnie należy czyścić szczeliny wentylacyjne w obudowie silnika, aby nie dopuścić do przegrzania urządzenia.

• Elektronarzędzie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.

• Urządzenie należy przechowywać z wyjętym akumulatorem.

• Uwaga: wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta. DANE ZNAMIONOWE Klucz udarowy akumulatorowy 58G028 Parametr Wartość Napięcie akumulatora 18 V DC Zakres prędkości obrotowej bez obciążenia (bieg I / II / III) oznaczenie RPM 0-1000/0-1800/0- 2700 min

Częstotliwość udaru (bieg I / II / III) oznaczenie BPM 0-1400/0-2520/0- 3780 min

Uchwyt narzędziowy kwadrat ½ ’’ Max. moment obrotowy (bieg I / II / III) 220 / 250 / 300 Nm Stopień ochrony IP IPX0 Klasa ochronności III Masa 1,186kg Rok produkcji

58G028 oznacza zarówno typ oraz określenie maszyny DANE DOTYCZĄCE HAŁASU I DRGAŃ Poziom cisnienia akustycznego

= 69 dB(A) K= 3 dB(A) Poziom mocy akustycznej

= 80 dB(A) K= 3 dB(A) Wartość przyśpieszeń drgań

Informacje na temat hałasu i wibracji Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego Lp

oraz poziom mocy akustycznej

(gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań a

(gdzie K oznacza niepewność pomiaru). Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego Lp

, poziom mocy akustycznej Lw

oraz wartość przyśpieszeń drgań a

zostały zmierzone zgodnie z normą IEC 62841-1. Podany poziom drgań a

może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy. Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnym oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa. W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy. OCHRONA ŚRODOWISKA5

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyklingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

Akumulatorów / baterii nie należy wrzucać do odpadów domowych, nie wolno ich wrzucać do ognia lub do wody. Uszkodzone lub zużyte akumulatory należy poddawać prawidłowemu recyklingowi zgodnie z aktualną dyrektywą dotyczącą utylizacji akumulatorów i baterii.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej. Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail] Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl Deklaracja zgodności WE Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285 Warszawa Wyrób: Klucz udarowy akumulatorowy Model: 58G028 Nazwa handlowa: GRAPHITE Numer seryjny: 00001 ÷ 99999 Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. Opisany wyżej wyrób jest zgodny z następującymi dokumentami: Dyrektywa Maszynowa 2006/42/WE Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE Oraz spełnia wymagania norm: EN 62841-1:2015; EN 62841-2-2:2014; EN 55014-1:2017; EN 55014-2:2015; IEC 62321-1:2013; IEC 62321-2:2013; IEC 62321-3-1:2013; IEC 62321- 4:2013+A1:2017; IEC 62321-5:2013; IEC 62321-6:2015; IEC 62321-7-1:2015; IEC 62321-7-2:2017; IEC 62321-8:2017 Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej: Podpisano w imieniu: Grupa Topex Sp. Z o.o. Sp.k. Ul. Pograniczna 2/4 02-285 Warszawa Paweł Kowalski Pełnomocnik ds. jakości firmy GRUPA TOPEX Warszawa, 2022-05-11 IEC 62321-6:2015; IEC 62321-7-1:2015; IEC 62321-7-2:2017; CEI 62321-8:2017 Cette déclaration ne concerne que la machine dans l’état dans lequel elle a été mise sur le marché et ne couvre pas les composants ajouté par l’utilisateur final ou les actions ultérieures effectuées par l’utilisateur final. Nom et adresse de la personne résidant ou établie dans l’UE autorisée à préparer la documentation technique: Signé au nom de : Grupa Topex Sp. Z o.o. Sp.k. Ruche. Borderland 2/4 02-285 Varsovie Pawel Kowalski Représentant Qualité de GRUPA TOPEX Varsovie, 2022-05-11
