58G028 - винтоверт Graphite - Безплатно ръководство за потребителя

Тип продукт	Безжичен ударен винтоверт
Марка	Graphite
Модел	58G028
Напрежение на батерията	18 V DC
Скорост на празен ход (3 скорости)	0-1000 / 0-1800 / 0-2700 об/мин
Честота на удар (3 скорости)	0-1400 / 0-2520 / 0-3780 bpm
Максимален въртящ момент (3 скорости)	220 / 250 / 300 Nm
Порта-инструмент	Квадрат 1/2"
Тегло	1,186 kg
Захранване	Li-Ion батерия 18 V, зарядно за мрежа 230 V ~
Ниво на звуково налягане	69 dB(A) (K=3 dB)
Ниво на акустична мощност	80 dB(A) (K=3 dB)
Вибрации (стойност на ускорение)	3,845 m/s² (K=1,5 m/s²)
Клас на защита	III
Степен на защита IP	IPX0
Година на производство	2022
Съдържание на опаковката	Ударен винтоверт, клипс за колан, инструкция за употреба, гаранционна карта
Основни функции	Завиване и отвиване на винтове и гайки, 3 електронни скорости, реверсивна посока на въртене, LED осветление на работната зона, индикатор за заряд на батерията
Поддръжка и почистване	Почиствайте със суха кърпа или сгъстен въздух с ниско налягане. Не използвайте вода или препарати. Редовно почиствайте вентилационните отвори.
Безопасност	Носете предпазни средства за слуха и защитни очила. Не прилагайте включения инструмент върху гайката. Дръжте здраво. Не променяйте посоката на въртене по време на работа. Използвайте зарядното само на закрито.
Резервни части и ремонтопригодност	Поверете всички ремонти на упълномощен сервиз. Не разглобявайте зарядното или батерията.
Обща информация	Съответства на европейските директиви (CE). Декларацията за съответствие е налична в инструкцията.

Често задавани въпроси - 58G028 Graphite

Как да сменя батерията на винтоверта Graphite 58G028?

За да извадите батерията, натиснете бутона за освобождаване на батерията и я плъзнете навън от гнездото. За да я поставите, подравнете контактите с каналите и натиснете, докато щракне.

Колко време е необходимо за пълно зареждане на батерията?

Времето за зареждане не е посочено в инструкцията, но се препоръчва да не надвишава 8 часа зареждане. Новата батерия достига пълен капацитет след 3 до 5 цикъла.

Как да сменя скоростта на въртене?

Използвайте бутона за превключване на скоростите (Фиг. A3). Натиснете леко спусъка, за да включите дисплея на скоростта (Фиг. A2), след това натиснете бутона, за да превключите от скорост 1 (0-1000 об/мин) на 2 (0-1800) или 3 (0-2700). Скоростта на обратен ход е фиксирана.

Как да обърна посоката на въртене?

Използвайте превключвателя за посока на въртене (Фиг. C6), разположен над спусъка. Натиснете го надясно за завиване (въртене по часовниковата стрелка), наляво за отвиване (обратно на часовниковата стрелка). Централната позиция заключва спусъка.

Какъв е максималният въртящ момент на винтоверта?

Максималният въртящ момент зависи от избраната скорост: 220 Nm на скорост 1, 250 Nm на скорост 2 и 300 Nm на скорост 3.

Мога ли да използвам винтоверта под дъжд?

Не, уредът е предназначен само за употреба на закрито. Батерията не трябва да се използва под дъжд. Зарядното не трябва да се излага на влага или вода.

Как да почистя винтоверта Graphite 58G028?

Използвайте мека суха кърпа или сгъстен въздух с ниско налягане за почистване на инструмента, батерията и зарядното. Никога не използвайте вода, препарати или алкохол. Редовно почиствайте вентилационните отвори.

Какво да направя, ако батерията не се зарежда?

Проверете дали зарядното е правилно включено и контактът работи. Уверете се, че околната температура е между 4 и 40°C. Ако червеният индикатор не светне, батерията може да е дефектна. Свържете се с упълномощен сервиз.

Какви аксесоари са включени с винтоверта?

Опаковката съдържа: ударен винтоверт, клипс за колан, инструкция за употреба и гаранционна карта. Батерията и зарядното обикновено се продават отделно, освен ако не е посочено друго.

Как да разбера дали батерията е разредена?

Батерията е оборудвана с индикатор за заряд с 3 LED. Натиснете бутона на индикатора: 3 LED = заредена, 2 = частично разредена, 1 = разредена и трябва да се зареди.

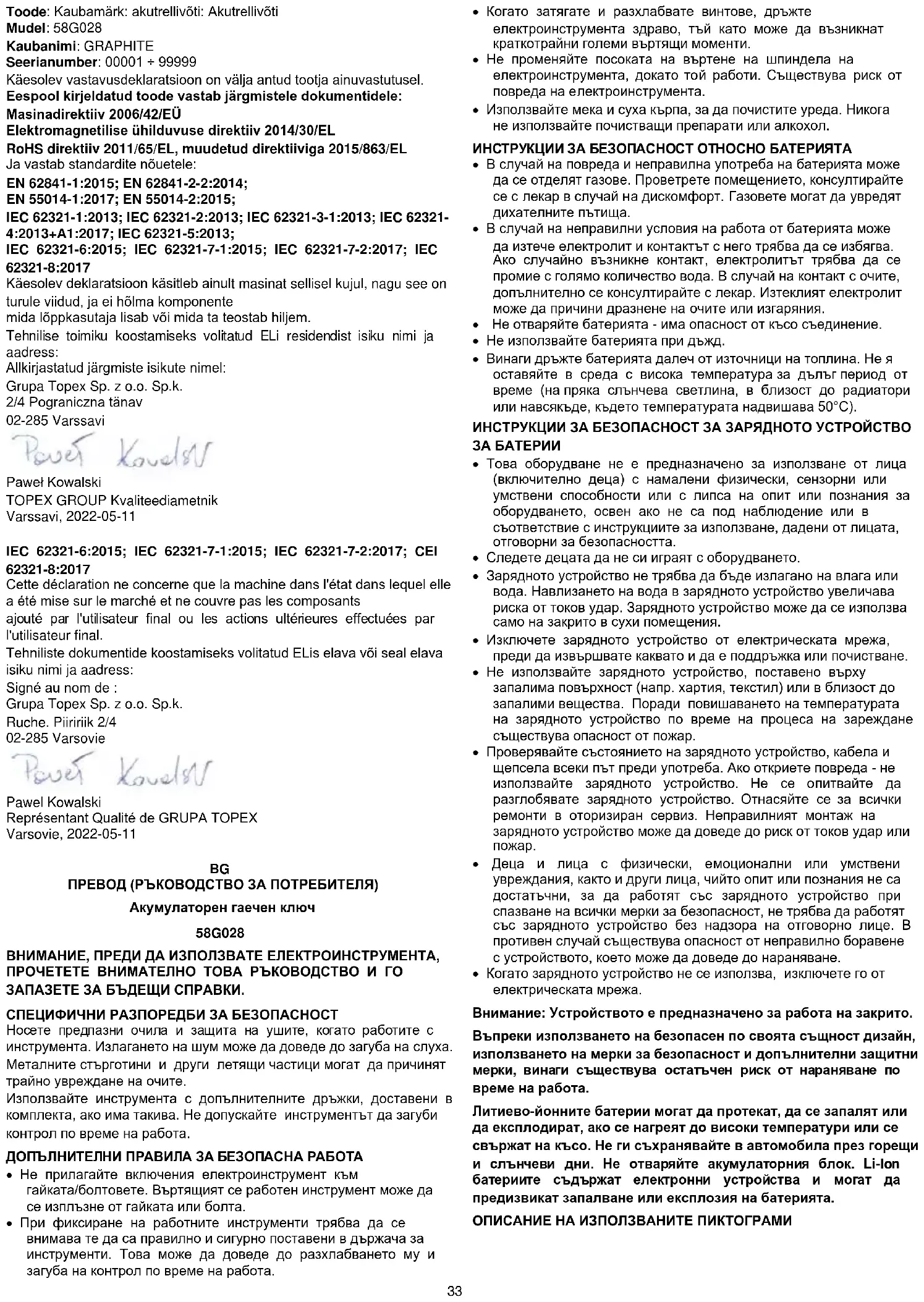

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 58G028 Graphite

Носете предпазни очила и защита на ушите, когато работите с инструмента. Излагането на шум може да доведе до загуба на слуха. Металните стърготини и други летящи частици могат да причинят трайно увреждане на очите.

Използвайте инструмента с допълнителните дръжки, доставени в комплекта, ако има такива. Не допускайте инструментът да загуби контрол по време на работа.

ДОПЪЛНИТЕЛНИ ПРАВИЛА ЗА БЕЗОПАСНА РАБОТА

• Не прилагайте включения електроинструмент към гайката/болтовете. Въртящият се работен инструмент може да се изплъзне от гайката или болта.

• При фиксиране на работните инструменти трябва да се внимава те да са правилно и сигурно поставени в държача за инструменти. Това може да доведе до разхлабването му и загуба на контрол по време на работа.

• Когато затягате и разхлабвате винтове, дръжте електроинструмента здраво, тъй като може да възникнат краткотрайни големи въртящи моменти.

• Не променяйте посоката на въртене на шпиндела на електроинструмента, докато той работи. Съществува риск от повреда на електроинструмента.
• Използвайте мека и суха кърпа, за да почистите уреда. Никога не използвайте почистващи препарати или алкохол.

• В случай на повреда и неправилна употреба на батерията може да се отделят газове. Проветрете помещението, консултирайте се с лекар в случай на дискомфорт. Газовете могат да увредят дихателните пътища.
• В случай на неправилни условия на работа от батерията може да изтече електролит и контактът с него трябва да се избягва. Ако случайно възникне контакт, електролитът трябва да се промие с голямо количество вода. В случай на контакт с очите, допълнително се консултирайте с лекар. Изтеклият електролит може да причини дразнене на очите или изгаряния.
• Не отваряйте батерията - има опасност от късо съединение.
• Не използвайте батерията при дъжд.
• Винаги дръжте батерията далеч от източници на топлина. Не я оставяйте в среда с висока температура за дълъг период от време (на пряка слънчева светлина, в близост до радиатори или навсякъде, където температурата надвишава 50°C).

• Това оборудване не е предназначено за използване от лица (включително деца) с намалени физически, сензорни или умствени способности или с липса на опит или познания за оборудването, освен ако не са под наблюдение или в съответствие с инструкциите за използване, дадени от лицата, отговорни за безопасността.
• Следете децата да не си играят с оборудването.
• Зарядното устройство не трябва да бъде излагано на влага или вода. Навлизането на вода в зарядното устройство увеличава риска от токов удар. Зарядното устройство може да се използва само на закрито в сухи помещения.
• Изключете зарядното устройство от електрическата мрежа, преди да извършвате каквато и да е поддръжка или почистване.
• Не използвайте зарядното устройство, поставено върху запалима повърхност (напр. хартия, текстил) или в близост до запалими вещества. Поради повишаването на температурата на зарядното устройство по време на процеса на зареждане съществува опасност от пожар.
• Проверявайте състоянието на зарядното устройство, кабела и щепсела всеки път преди употреба. Ако откриете повреда - не използвайте зарядното устройство. Не се опитвайте да разглобявате зарядното устройство. Отнасяйте се за всички ремонти в оторизиран сервис. Неправилният монтаж на зарядното устройство може да доведе до риск от токов удар или пожар.
• Деца и лица с физически, емоционални или умствени увреждания, както и други лица, чийто опит или познания не са достатьчни, за да работят със зарядното устройство при спазване на всички мерки за безопасност, не трябва да работят със зарядното устройство без надзора на отговорно лице. В противен случай съществува опасност от неправилно боравене с устройството, което може да доведе до нараняване.
• Когато зарядното устройство не се използва, изключете го от електрическата мрежа.

Внимание: Устройството е предназначено за работа на закрито.

Въпреки използването на безопасен по своята същност дизайн, използването на мерки за безопасност и допълнителни защитни мерки, винаги съществува остатъчен риск от нараняване по време на работа.

Lитиево-йонните батерии могат да протекат, да се запалят или да експлодират, ако се нагреят до високи температури или се свържат на късо. Не ги съхранявайте в автомобиля през горещи и слънчеви дни. Не отваряйте акумулаторния блок. Li-Ion батериите съдържат електронни устройства и могат да предизвикат запалване или експлозия на батерията.

1. Прочетете ръководството за употреба преди употреба.
2. Продуктът отговаря на изискванията на директивите на ЕС.
3. Носете предпазни средства за очите и слуха.

ОПИСАНИЕ НА ГРАФИЧНИТЕ ЕЛЕМЕНТИ

Номерацията по-долу се отнася за елементите, показани на чертежите:

1. Осветление на работната зона
2. Сигнализиране на предавките
3. Бутон за смяна на предавките
4. Превключвател
5. Държач за инструменти 1/2"
6. Превключвател за посоката на въртене
7. Приложение

ОПИСАНИЕ НА УСТРОЙСТВОТО

Ударният гаечен ключ е електроинструмент с акумулаторно захранване. Той се задвижва от безчетков двигател за постоянен ток с планетарна скоростна кутия. Конструкцията на компонентите на гаечния ключ осигурява дълъг експлоатационен живот. Дръжката на гаечния ключ позволява да се монтират муфи с различна дължина, които имат квадратни дръжки 1/2". Механизмът, отговорен за високия въртящ момент, го генерира под формата на моментно периферно въздействие, а въздействието на устройството върху ръцете на оператора по време на завинтване е слабо.

Гаечният ключ е предназначен за обща употреба при сервисни дейности, например при моторни превозни средства, монтажни и ремонтни дейности.

Не използвайте неправилно електроинструмента.

СЪДЪРЖАНИЕ

• Ударни гаечни ключове 1 бр.
  • Клипс за колан 1 бр.
• Инструкции за експлоатация 1 бр.
  • Гаранционна карта 1 бр.

РАБОТА НА УСТРОЙСТВОТО

Изваждане/поставяне на батерията

За да го извадите, натиснете бутона на батерията и я измъкнете от гнездото.

За да поставите батерията, подравнете контактите на батерията с жлебовете в гнездото и я поставете, докато бутонът за притискане се задейства.

Зареждане на батерията

Зареждането на акумулатора трябва да се извършва в условия, при които температурата на околната среда е между 4 и 40°C. Нова батерия или такава, която не е била използвана за дълъг период от време, ще достигне пълната си мощност след приблизително 3 - 5 цикъла на зареждане и разреждане.

• Извадете батерията от устройството.
• Включете зарядното устройство в контакт за променлив ток с напрежение 230 V. Когато е включено, на зарядното устройство ще светне зелен светодиод, който показва, че напрежението е свързано.
• Когато батерията се постави в зарядното устройство, червеният светодиод ще светне, за да покаже, че батерията се зарежда.
• След като батерията е заредена, светодиодът на зарядното устройство ще светне в зелено.
• Зарядното устройство не се изключва автоматично, когато батерията е напълно заредена. Зеленият светодиод на зарядното устройство ще продължи да свети, докато зарядното устройство не бъде изключено от електрическата мрежа.
• Батерията не трябва да се зарежда за повече от 8 часа. Превишаването на това време може да повреди клетките на батерията. Зарядното устройство не се изключва автоматично, когато батерията е напылно заредена. Преди да извадите батерията от гнездото на зарядното устройство, изключете захранването. Избягвайте последователни кратки зареждания. Не зареждайте батериите, след като сте използвали устройството за кратко време. Значителното намаляване на времето между необходимите зареждания показва, че батерията е износена и трябва да се смени.

- По време на процеса на зареждане батериите се загряват. Не предприемайте работа веднага след зареждане - изчакайте, докато батерията достигне стайна температура. Това ще предотврати повреда на батерията.

Индикация за състоянието на заряда на батерията

Батерията е оборудвана с индикация за състоянието на заряда (3 светодиода). За да проверите състоянието на зареждане на батерията, натиснете бутона за индикация на състоянието на зареждане на батерията. Когато всички светодиоди светят, нивото на заряд на батерията е високо. Светването на 2 светодиода показва частично разреждане. Фактът, че свети само 1 диод, показва, че батерията е изтощена и трябва да се зареди отново.

Включване/изключване

Устройството се включва с натискане на превключвателя и се изключва с отпускане на натиска.

Контрол на скоростта

Скоростта на въртене на шпиндела се контролира чрез управление на натиска, упражяван върху превключвателя, и чрез електронно превключване на предавката.

Превключване на предавките

Устройството има електронно превключване на предавките. Възможна е работа по посока на часовниковата стрелка в диапазон от три предавки, които се превключват с помощта на бутона фиг. А3. На дисплея се показва фиг. А2 показва стойността на предавката в момента. За да се смени предавката, трябва леко да се натисне бутонът, така че обозначението на предавката да светне фиг. А2, като само в този момент предавката може да бъде променена на желаната стойност.

• Предавка 1: 0 - 1000 об/мин
• 2-ра предавка: 0 - 1800 об/мин
• 3-та предавка: 0 - 2700 об/мин
Стойностите на максимальните обороти са дадени по-горе и в таблицата с номиналните стойности на това ръководство за експлоатация.
Размерът на лявото въртене не може да се променя с помощта на зъбни колела, той може да се регулира само чрез натискане на превключвателя до максимальната стойност на уреда.

Посока на въртене

• Превключвателят за посоката на въртене фиг. С6 се намира над превключвателя.
• Промяна на посоката на въртене надясно/наляво. В инструкциите има превключвател за промяна на посоката на въртене фиг. С6, превключвателят е натиснат:
  о десен завой - затягане
  ◦ ляво въртене - отвиване
• Превключвателят е снабден със заключващ механизмъм, за да се предотврати случайното му натискане, докато шпиндельт работи. Когато превключвателят е в средно положение, той е заключен.

Лампа

Устройството е оборудвано с осветление на работната зона фиг. А1. Лампата се включва при натискане на превключвателя, фиг. С4. Когато натискът върху бутона се отпусне, лампата се изключва автоматично след няколко секунди.

Сглобяване на работния инструмент

Забележка: уверете се, че инструментът е изключен, преди да го монтирате. Извадете батерията преди монтажа.

Вкарайте подходящия размер гнездо в държача на инструмента докрай, фиг. В5, докато се чуе зацепване. Проверете дали гнездото е правилно поставено, като го издърпате леко.

Моля, обърнете внимание: използвайте само фасунги с правилния размер. Ако е необходимо, използвайте адаптер за контакти.

Монтаж на щипка за колан

Инструментът е снабден с щипка, която позволява закрепване на устройството към колана. Ако е необходимо, щипката може да бъде свалена и поставена чрез завиване/отвиване на фиксирация винт.

• Препоръчва се устройството да се почиства веднага след всяка употреба.

• Не използвайте вода или други течности за почистване.

• Почистете електроинструмента, акумулаторната батерия и зарядното устройство със сухо парче плат или ги продухайте със сгъстен въздух с ниско налягане.

• Не използвайте никакви почистващи препарати или разтворители, тъй като те могат да повредят пластмасовите части.
• Почиствайте редовно вентилационните отвори в корпуса на двигателя, за да предотвратите прегряването на уреда.
• Винаги съхранявайте електроинструмента на сухо място, недостъпно за деца.
• Съхранявайте устройството с извадена батерия.
• Забележка: Всички видове неизправности трябва да се отстраняват в оторизиран сервис на производителя.

ДАННИ ЗА ОЦЕНЯВАНЕ

Акумулаторен гаечен ключ 58G028
Параметър	Стойност
Напрежение на батерията	18 V DC
Диапазон на скоростта на празен ход (предавка I / II / III) Обозначение на оборотите	0-1000/0-1800/0-2700 мин: ^1
Честота на удара (1-ва предавка / 2-ра предавка / 3-та предавка) Индикация за ВРМ	0-1400/0-2520/0-3780 мин: ^1
Държач за инструменти	квадрат 12 "
Максимален въртящ момент (предавка I / II / III)	220 / 250 / 300 Nm
Степен на защита IP	IPX0
Клас на защита	III
Маса	1,186 кг
Година на производство	2022
58G028 посочва както типа, така и обозначението на машината

Информация за шума и вибрациите

Нивото на шума, излъчван от оборудването, се описва чрез: нивото на излъчваното звуково налягане Lрд и нивото на звуковата мощност Lwa (където К означава неопределеност на измерването). Вибрациите, излъчвани от оборудването, се описват от стойността на вибрационното ускорение ah (където К означава неопределеност на измерването).

Нивото на звуковото налягане Lpa , нивото на звуковата мощност Lwa и стойността на вибрационното ускорение a_h , дадени в тези инструкции, са измерени в съответствие с IEC 62841-1. Даденото ниво на вибрациите a_h може да се използва за сравнение на оборудването и за предварителна оценка на излагането на вибрации.

Посоченото ниво на вибрации е представително само за основната употреба на уреда. Ако уредът се използва за други приложения или с други работни инструменти, нивото на вибрациите може да се промени. По-високите нива на вибрации ще бъдат повлияни от недостатъчна или твърде рядка поддръжка на уреда. Посочените по-горе причини могат да доведат до повишено излагане на вибрации през целия период на работа.

За да се направи точна оценка на експозицията на вибрации, е необходимо да се вземат предвид периодите, когато устройството е изключено или когато е включено, но не се използва за работа. Когато всички фактори са точно оценени, общата експозиция на вибрации може да бъде значително по- ниска.

За да се предпази потребителят от въздействието на вибрациите, трябва да се приложат допълнителни мерки за безопасност, като например циклична поддръжка на машината и работните инструменти, осигуряване на подходяща температура на ръцете и подходяща организация на работата.

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Захранваните с електричество продукти не трябва да се изхвърлят заедно с битовите отпадъци, а да се предават в подходящи съоръжения за изхвърляне. Свържете се с търговеца на продукта или с местните власти за информация относно изхвърлянето. Отпадъщите от електрическо и електронно оборудване съдържат инертни за околната среда вещества. Оборудването, което не се рециклира, представлява потенциален риск за околната среда и човешкото здраве.

Li-Ion

Акумулаторните батерии/акумулатори не трябва да се изхвърлят в битовите отпадъци, нито да се хвърлят в огън или вода. Повредените или използвани батерии трябва да се рециклират по подходящ начин в съответствие с действащата директива за изхвърляне на батерии и акумулатори.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa със седалище във Варшава, ул. Pograniczna 2/4 (наричана по-нататък "Grupa Topex") уведомява, че всички авторски права върху съдържанието на това ръководство (наричано по-нататък "Ръководство"), включително, наред с другото. неговия текст, снимки, диаграми, чертежи, както и композицията му, принадлежат изключително на Grupa Topex и са обект на правна защита съгласно Закона от 4 февраля 1994 г. за авторското право и сродните му права (т.е. ДВ, бр. 90 от 2006 г., поз. 631, с измененията). Копирането, обработката, публикуването, модифицирането с търговска цел на цяпото Ръководство и на отделните му елементи без съгласието на Grupa Topex, изразено в писмена форма, е строго забранено и може да доведе до гражданска и наказателна отговорност.

ЕО декларация за съответствие

Търговско наименование: GRAPHITE

Настоящата декларация за съответствие се издава на изключителната отговорност на производителя.

Продуктът, описан по-горе, съответства на следните документи: Директива за машините 2006/42/EO

Директива 2014/30/EC за електромагнитна съвместимост Директива 2011/65/EC, изменена с Директива 2015/863/EC

И отговаря на изискванията на стандартите:

EN 62841-1:2015; EN 62841-2-2:2014;

EN 55014-1:2017; EN 55014-2:2015;

IEC 62321-1:2013; IEC 62321-2:2013; IEC 62321-3-1:2013; IEC 62321-4:2013+A1:2017; IEC 62321-5:2013;

Настоящата декларация се отнася само за машината, както е пусната на пазара, и не включва компоненти.

добавени от крайния потребител или извършени от него впоследствие.

Име и адрес на лицето, пребиваващо в ЕС, упълномощено да изготви техническото досие:

Подписано от името на:

Grupa Topex Sp. z o.o. Sp.k.

Отговорник по качеството на TOPEX GROUP

Варшава, 2022-05-11

IEC 62321-6:2015; IEC 62321-7-1:2015; IEC 62321-7-2:2017; CEI 62321-8:2017

Качествен представител на GRUPA TOPEX
