| Typ produktu | Odkurzacz typu M (pyły niebezpieczne) |
| Marka | Numatic |
| Model | TEM 390A11 |
| Zasilanie | 230 V, 50 Hz |
| Bezpiecznik | 10 A (przeciwprzepięciowy) |
| Długość przewodu zasilającego | 10 m (H05VV-F 3x1,5 mm²) |
| Pojemność zbiornika | Worek na kurz NVM-2BH (pojemność nieokreślona, około 9 l) |
| Rodzaj filtracji | Worek filtracyjny + wkład filtracyjny |
| Wskaźnik niskiego przepływu | Lampka kontrolna (próg < 20 m/s) |
| Klasa pyłu | M (pyły niebezpieczne dla zdrowia) |
| Przeznaczenie | Wewnątrz, suchy, zastosowanie komercyjne (hotele, szkoły, szpitale, warsztaty, biura) |
| Materiał zbiornika | Plastik (szacunkowo) |
| Waga | Około 12 kg (szacunkowo) |
| Poziom hałasu | Około 70 dB (szacunkowo) |
| Akcesoria w zestawie | Wąż, rury, szczotka, worek filtracyjny (szacunkowo) |
| Konserwacja | Opróżnianie worka, czyszczenie filtrów, sprawdzanie kabla |
| Bezpieczeństwo | Odłączyć przed konserwacją, nie odkurzać cieczy ani gorących substancji |
| Części zamienne | Używać oryginalnych części Numatic (worek NVM-2BH, wkład filtracyjny, kabel H05VV-F) |
| Normy | IEC 60335-2-69, CE, WEEE |
Często zadawane pytania - TEM 390A11 Numatic
Pytania użytkowników dotyczące TEM 390A11 Numatic
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Odkurzacz w formacie PDF za darmo! Znajdź swoją instrukcję TEM 390A11 - Numatic i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. TEM 390A11 marki Numatic.
INSTRUKCJA OBSŁUGI TEM 390A11 Numatic
Instrukcja użytkownika
Oryginalne instrukcje
Ostrzeżenie! Przed przystąpieniem do użytkowania maszyny, należy zapoznać się z niniejszą instrukcją.
Monitorowanie niskiego przepływu
Powolne powtórne miganie.
Odkurzacz jest wyposażony w lampkę ostrzegawczą, która zapali się i będzie migać, gdy prędkość powietrza w wężu ssącym spadnie poniżej <20m/s.
| Przyczyny Rozwiązanie | |
| Zablokowany lub zagięty wąż ssący. Usunąć blokade lub wyprostować waż | |
| Worek do zbierania pyłu jest pełny. | Wymienić worek pyłowy |
| Wkład filtracyjny jest zatkany lub zablokowany. | Wymienić wkład filtracyjny. |
Cleaning, Staubfilterwechsel, Nettoyage, Reiniging, Limpeza, Pulizia Apparecchio, Limpieza, Czyszczenie maszyny

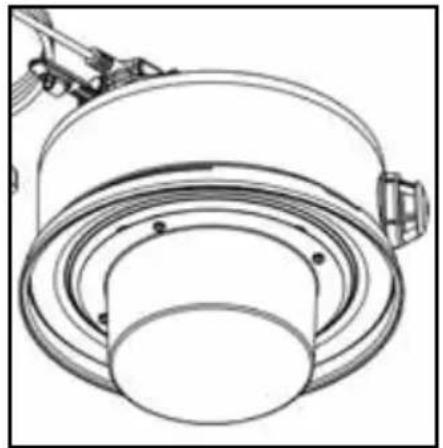

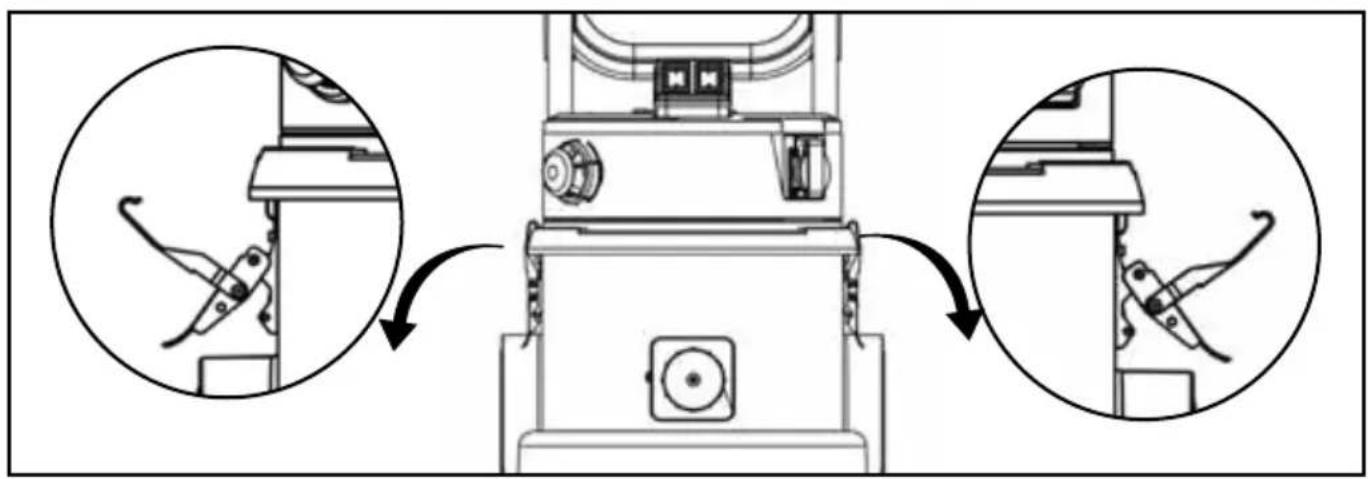

Wymiana wkładu filtracyjnego

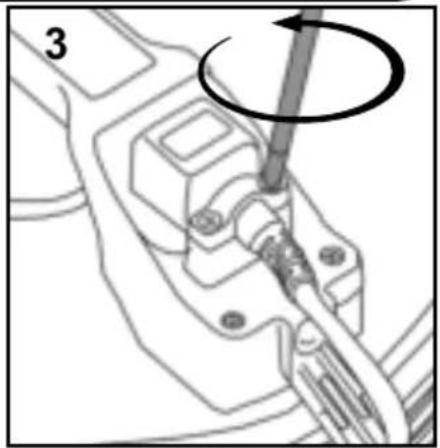

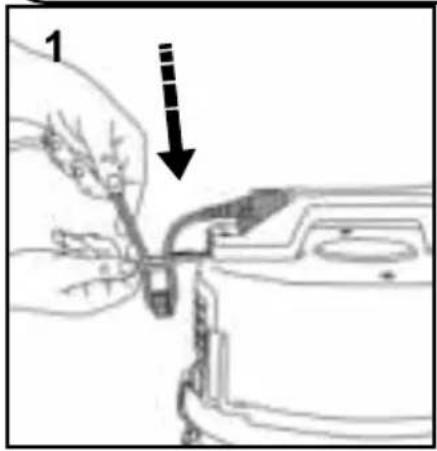

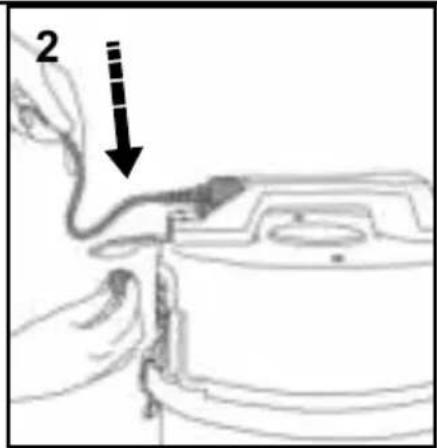

Zmiana / Wymiana kabla

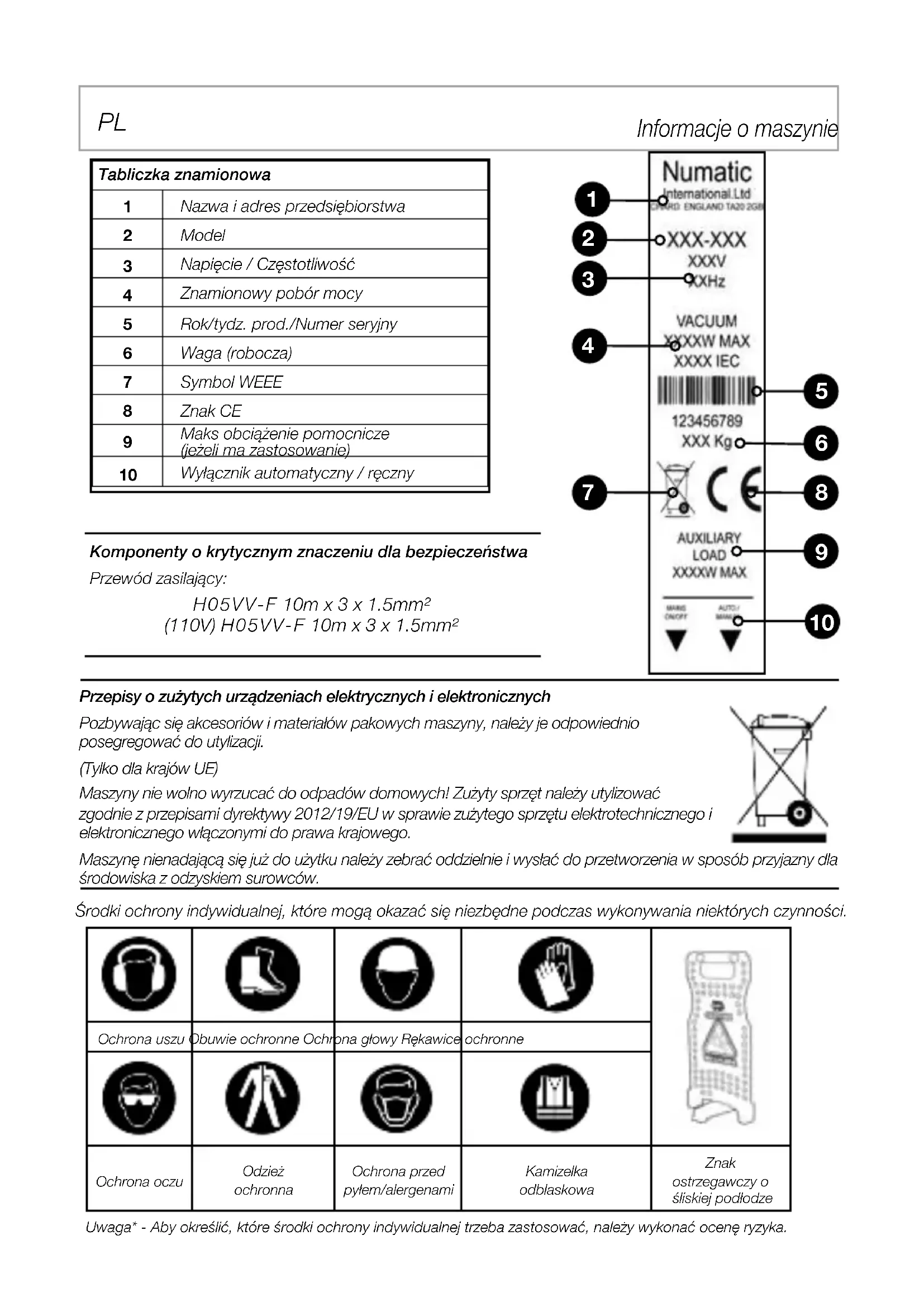

Informacje o maszynie

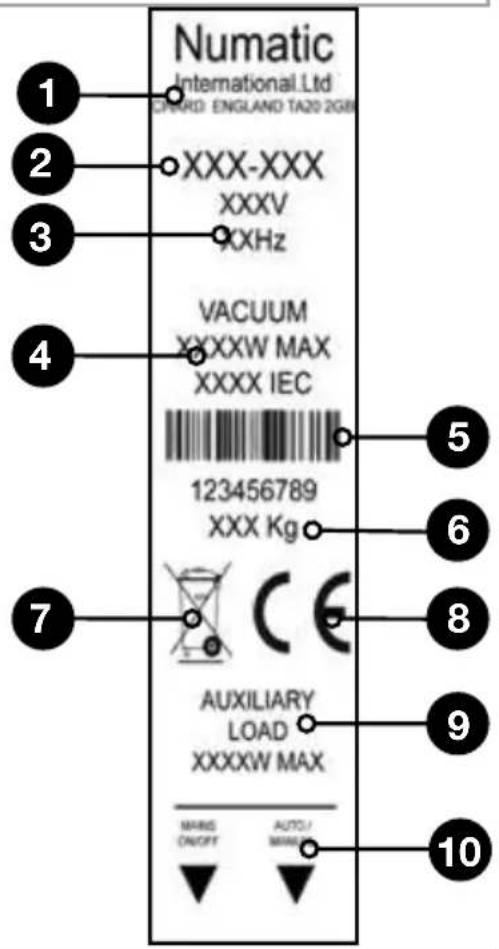

| Tabliczka znamionowa | |
| 1 | Nazwa i adres przedsiębiorstwa |
| 2 | Model |
| 3 | Napięcie / Częstotliwość |
| 4 | Znamionowy pobór mocy |
| 5 | Rok/tydz. prod./Numer seryjny |
| 6 | Waga (robocza) |
| 7 | Symbol WEEE |
| 8 | Znak CE |
| 9 | Maks obciążenie pomocnicze(jeżeli ma zastosowanie) |
| 10 | Wyłącznik automatyczny / ręczny |
Komponenty o krytycznym znaczeniu dla bezpieczeństwa
Przewód zasilający:
H05VV-F 10m x 3 x 1.5mm²
(110V) H05VV-F 10m x 3 x 1.5mm²
Przepisy o zużytych urządzeniach elektrycznych i elektronicznych
Pozbywając się akcesoriów i materiałów pakowych maszyny, należy je odpowiednio posegregować do utylizacji.
(Tylko dla krajów UE)
Maszyny nie wolno wyrzucać do odpadów domowych! Zużyty sprzęt należy utylizować zgodnie z przepisami dyrektywy 2012/19/EU w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego włączonymi do prawa krajowego.
Maszynę nienadającą się już do użytku należy zebrać oddzielnie i wysłać do przetworzenia w sposób przyjazny dla środowiska z odzyskiem surowców.
Środki ochrony indywidualnej, które mogą okazać się niezbędne podczas wykonywania niektórych czynności.
 |  |  |  |  |
| Ochrona uszu | Obuwie ochronne Ochrona głowy Rękawice | ochronne | ||
 |  |  |  | |
| Ochrona oczu | Odzieżochronna | Ochrona przedpyłem/alergenami | Kamizelkaodblaskowa | Znakostrzegawczy ośliskiej podłodze |
Uwaga* - Aby określić, które środki ochrony indywidualnej trzeba zastosować, należy wykonać ocenę ryzyka.
OSTRZEŻENIE!
Przed przystąpieniem do użytkowania maszyny należy zapoznać się z niniejszą instrukcją.
Operatorzy muszą zostać odpowiednio przeszkoleni co do właściwej obsługi maszyn.
Odkurzacz jest przeznaczony do zbierania pyłu i śmieci klasy M.
Przez cały czas użytkowania maszyny czyszczącej, podobnie jak w przypadku każdego urządzenia elektrycznego, należy zachowywać szczególną ostrożność. Ponadto, aby zapewnić bezpieczną eksploatację maszyny, należy regularnie wykonywać zalecane czynności konserwacyjne.
Niewykonywanie konserwacji zgodnie z zaleceniami, a także wymienianie części na niezgodne ze stosowną normą, może spowodować, że użytkowanie maszyny stanie się niebezpieczne, i doprowadzić do wyłączenia odpowiedzialności producenta.
Maszyna jest przeznaczona wyłącznie do UŻYTKU NA SUCHO i nie wolno jej używać ani przechowywać na zewnątrz lub w warunkach dużej wilgotności.
Maszyna powinna być odłączona od sieci poprzez wyciągnięcie wtyczki z gniazda zasilania podczas czyszczenia lub konserwacji oraz w razie wymiany części lub przekształcenia maszyny do innego zadania.
Maszyny nie mogą obsługiwać dzieci poniżej 8 roku życia, osoby o obniżonych możliwościach fizycznych, sensorycznych lub psychicznych, jak również osoby bez doświadczenia i umiejętności, chyba że będzie się to odbywało pod nadzorem lub po przeszkoleniu.
To urządzenie może być czyszczone i konserwowane tylko przez osoby dorosłe.
Dzieci muszą znajdować się pod nadzorem, aby uniemożliwić im kontakt z maszyną.
PRZESTROGA
Maszyna nie może służyć do zbierania pytów groźnych biologicznie lub pyłu wybuchowego.
W razie potrzeby posiadania maszyny nadającej się do takich zadań prosimy skontaktować się z lokalnym przedstawicielem.
Należy upewnić się, czy układ filtracyjny zamontowany w maszynie nadaje się do aktualnie zbieranego materiału.
Niniejszy odkurzacz jest przeznaczony do użytku wewnętrznego do zbierania materiałów suchych.
Maszynę należy przechowywać wyłącznie wewnątrz budynków
UWAGI
Ten produkt jest zgodny z wymaganiami punktu 20 normy IEC/EN 60335-2-69 Stabilność i zagrożenia mechaniczne. Ta maszyna nadaje się również do zastosowań komercyjnych, np. w hotelach, szkołach, szpitalach, fabrykach, sklepach, wypożyczalniach i biurach – dla innych celów porządkowych.
Ten odkurzacz jest wyposażony w zabezpieczenie termiczne. Jeśli odkurzacz przestanie pracować, przed przystąpieniem do zdiagnozowania problemu wyciągnąć wtyczkę z gniazda.
W razie zatkania się odkurzacza wyłączyć zasilanie, wyciągnąć wtyczkę z gniazda i sprawdzić, czy w końcówce ssącej, rurce lub wężu nie utkwiły śmieci. Jeśli szczotka, rurki i wąż mają czysty przelot, wymienić worek pyłowy i wyczyścić filtr. Po użyciu odkurzacz sprawdzić pod względem ewentualnych uszkodzeń.
Odkurzacz należy przechowywać w suchym miejscu.
NALEŻY
- Utrzymywać maszynę w czystości, łącznie z rurkami i wężami.
- Często wymieniać worek pyłowy.
- Utrzymywać filtry w czystości.
- Utrzymywać w czystości filtr dyfuzora (o ile jest na wyposażeniu).
- Używać worków filtracyjnych, co zwiększa wydajność i pomaga utrzymać maszynę w czystości.
- Utrzymywać rury i węże w czystości.
- Niezwłocznie wymieniać zużyte lub uszkodzone części.
- Do akcesoriów należy używać wyłącznie gniazda umieszczonego na maszynie (np. wiertel o mocy maks. nie większej niż 2200 W).
- Używać wyłącznie szczotek dostarczonych z maszyną. Używanie innych szczotek może spowodować pogorszenie bezpieczeństwa.
- Regularnie sprawdzać stan kabla zasilania. W razie wykrycia pęknięcia lub zużycia kabel zasilania musi zostać wymieniony przez kompetentną osobę.
- Uszkodzony kabel zastąpić tylko odpowiednim kablem zatwierdzonym przez Numatic.
NIE NALEŻY
- Ciągnąć za kabel, chcąc odłączyć maszynę od źródła zasilania.
- Zasysać gorących popiołów ani palących się niedopatków papierosów czy cygar.
• Używać myjek parowych ani ciśnieniowych do czyszczenia maszyny, ani nie używać jej na deszczu.
- Zanurzać w wodzie w celu oczyszczenia.
- Wykonywać czynności konserwacyjnych ani nie czyścić maszyny, jeśli kabel zasilający nie został odłączony od gniazda zasilania.
- Używać w mokrym środowisku ani do zbierania mokrych substancji.
WAŻNE INFORMACJE DLA UŻYTKOWNIKA
Przed przystąpieniem do użytkowania urządzenia, operatorzy powinni otrzymać informacje i zalecenia oraz zostać przeszkoleni w zakresie użytkowania maszyny oraz substancji, do których ma ona być wykorzystywana, w tym równiaż bezpiecznych sposobów utylizacji zebranego materiału.
Pojemnik na kurz należy w razie konieczności opróżniać, lecz również po każdym użyciu.
Niniejszy odkurzacz posiada lampkę, która zapala się i miga, gdy prędkość powietrza spadnie poniżej 20 m/s, co wskazuje na konieczność wymiany worka.
Zadne filtry, w tym worek, nie mogą być uszkodzone oraz muszą one być we właściwym położeniu zanim maszynę będzie można bezpiecznie użytkować.
Odpylaniem przy pomocy elektronarzędzi można sterować przy pomocy zintegrowanego automatycznego mechanizmu elektronicznego włączania i wyłączania.
OSTRZEZENIE:
- Maszyna może być użytkowana wyłącznie przez odpowiednio przeszkolony i uprawniony personel.
| 2. | W | maszynie | lub | jej | akcesoriach | nie | wolno |
| 3. | Maszyny wilgotnością. | nie | wolno | przetrzymywać | ani | użytkować | |
| 4. | Nie by ustawionych | należy zmniejszać | dopuść możliwość | do skutecznego prędkości | tego powietrza | by zbierania < | worek pyłu 20 |
| 5. | Worka | stłużacego może | do być | zbierania naprawiana | pyłu wyłącznie | (NVM-2BH) przez | |
| 6. | Maszyna personel. | ||||||
| 7. | Do | napraw | należy | wykorzystywać | wyłącznie | oryginaln |
-
Maszyny nie wolno instalować jako stałego systemu odpylania lub pozwalać by pracowała bez nadzoru.
-
Nie używać ponownie wkładu filtracyjnego po usunięciu z maszyny.
Operatorzy powinni przestrzegać wszelkich przepisów bezpieczeństwa odpowiednich dla obsługiwanych materiałów.
Ta maszyna jest przeznaczona tylko do użytku na sucho.
PRZYGOTOWANIE DO UŻYTKOWANIA
Należy rozpakować oraz zidentyfikować każdy element wyposażenia z dowodu dostawy.
Sprawdzić czy podane informacje szczegółowe odpowiadają informacjom umieszczonym na tabliczce znamionowej zamontowanej na zespole głowicy.
Objaśnienia na etykiecie
1 Odkurzacz typu M
2 Przestroga: śmieci ujęte wewnątrz odkurzacza mogą być niebezpieczne dla zdrowia
3 Przestroga!
4 Przed użyciem należy zapoznać się z instrukcją
Ostrzeżenie!
Maszyna zawiera pył szkodliwy dla zdrowia. Czynności związane z opróżnianiem i konserwacją maszyny, w tym zdejmowanie worka pyłowego muszą być wykonywane przez przeszkolony personel, który posiada wiedzę na temat działania maszyny i który nosi odpowiednie wyposażenie ochrony osobistej. NIE używać maszyny, na której nie zainstalowano pełnego układu filtracyjnego.
W przypadku maszyn klasy M, powierzchnia zewnętrzna maszyny powinna zostać oczyszczona poprzez odkurzanie i dokładnie przetarta lub oczyszczona przy użyciu środka uszczelniającego przed zabraniem jej z obszaru niebezpiecznego.
Instalacja / Zdejmowanie / Utylizacja worka pyłowego/wkładu filtracyjnego.
Worek pyłowy / wkład filtracyjny, w którym gromadzony jest płyt oraz śmieci musi być zdejmowany wyłącznie przez uprawniony personel, noszący odpowiednie wyposażenie ochrony osobistej, w wyznaczonym obszarze odkażania.
W żadnym wypadku nie używać maszyny, bez zainstalowanego pełnego układu filtracyjnego.
Należy zdjąć filtr tkaninowy w bębnie. Worek pyłowy należy zdjąć z kołnierza węża wewnątrz bębna i zamknąć otwór worka pyłowego. Worek pyłowy / wkład filtracyjny należy umieścić wewnątrz nieprzepuszczalnego worka tworzywowego, a następnie worek ten należy zamknąć.
Worek z tworzywa należy zutylizować w odpowiedni sposób w zależności od stopnia zanieczyszczenia.
Replacement parts, Ersatzteile, Pièces Détachées, Reserve Onderdelen, Peças de substituição, Ricambi, Repuestos, Części zamienne
| Filter | |
| 604165 TriTex | Filter |
| Hepaflo Filter bag | |
| 604016 10 x Hepaflo Filter bag NVM 2BH | |

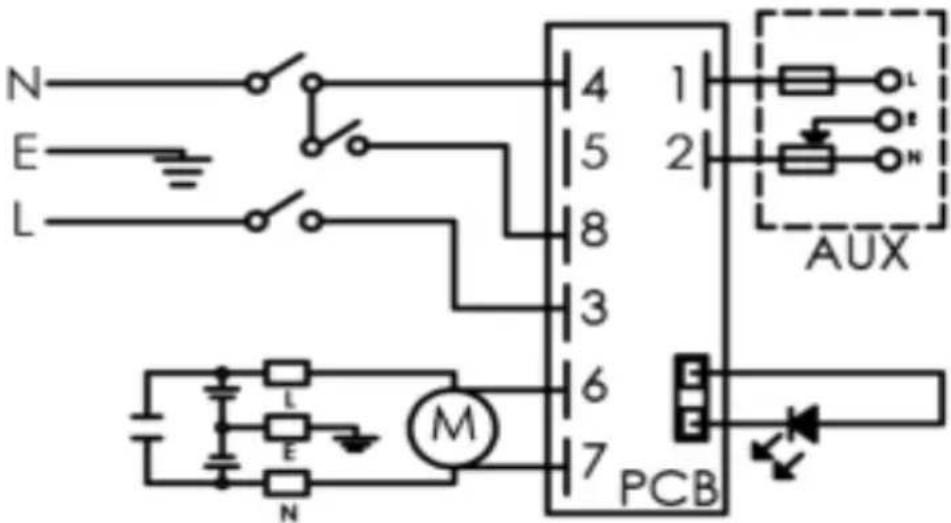

Schematic Diagram, Schaltplan, Schéma électrique, Bedradingsschema, Diagrama esquemático, Schema apparecchio, Esquema eléctrico, Schemat
