Producttype	Stofzuiger type M (gevaarlijk stof)
Merk	Numatic
Model	TEM 390A11
Voeding	230 V, 50 Hz
Zekering	10 A (overspanningsbeveiliging)
Lengte voedingskabel	10 m (H05VV-F 3x1,5 mm²)
Tankinhoud	Stofzak NVM-2BH (capaciteit niet gespecificeerd, ongeveer 9 L)
Filtratietype	Filterzak + filterpatroon
Indicatie lage luchtstroom	Controlelampje (drempel < 20 m/s)
Stofklasse	M (gevaarlijk stof voor de gezondheid)
Beoogd gebruik	Binnen, droog, commercieel gebruik (hotels, scholen, ziekenhuizen, werkplaatsen, kantoren)
Materiaal tank	Kunststof (schatting)
Gewicht	Ongeveer 12 kg (schatting)
Geluidsniveau	Ongeveer 70 dB (schatting)
Inbegrepen accessoires	Slang, buizen, borstel, filterzak (schatting)
Onderhoud	Zak legen, filters reinigen, kabel controleren
Veiligheid	Ontkoppelen voor onderhoud, geen vloeistoffen of hete stoffen opzuigen
Reserveonderdelen	Gebruik originele Numatic onderdelen (zak NVM-2BH, filterpatroon, kabel H05VV-F)
Normen	IEC 60335-2-69, CE, WEEE

Veelgestelde vragen - TEM 390A11 Numatic

Hoe vervang ik de stofzak?

Ontkoppel het apparaat. Open de tank, verwijder de volle zak door de opening af te sluiten, plaats deze in een luchtdichte plastic zak. Installeer een nieuwe NVM-2BH zak door deze op de kraag te bevestigen. Plaats het textielfilter terug en sluit de tank.

Wat te doen als het controlelampje knippert?

Het lampje geeft een te lage luchtstroom aan (< 20 m/s). Controleer: slang verstopt, filter vervuild of zak vol. Verwijder de obstructie, vervang het filter of de zak.

Kan ik vloeistoffen opzuigen met deze stofzuiger?

Nee, deze stofzuiger is ontworpen uitsluitend voor het opzuigen van droog stof. Zuig nooit vloeistoffen, natte of stroperige stoffen op.

Welk type filterzak gebruiken?

Gebruik uitsluitend de originele Numatic stofzak NVM-2BH. Niet-originele zakken kunnen de prestaties en veiligheid verminderen.

Hoe reinig ik het filter?

Ontkoppel het apparaat. Verwijder de zak en de filterpatroon. Schud voorzichtig of vervang de patroon indien vervuild. Was het filter niet met water.

Is de stofzuiger geschikt voor gevaarlijk stof?

Ja, het is geclassificeerd als type M voor stof dat gevaarlijk is voor de gezondheid. Het legen en onderhoud moeten worden uitgevoerd door geautoriseerd personeel met PBM.

Kan ik niet-originele accessoires gebruiken?

Nee, gebruik alleen originele Numatic borstels en accessoires. Het gebruik van andere accessoires kan de veiligheid en prestaties beïnvloeden.

Hoe onderhoud ik de voedingskabel?

Inspecteer de kabel regelmatig. Trek niet aan de kabel om te ontkoppelen. Vervang onmiddellijk elke beschadigde kabel door een originele Numatic kabel (H05VV-F 10m 3x1,5 mm²).

Waar vind ik reserveonderdelen?

Neem contact op met uw erkende Numatic distributeur. Gebruik uitsluitend originele onderdelen: zak NVM-2BH, filterpatroon, voedingskabel.

Wat te doen bij verminderde zuigkracht?

Schakel het apparaat uit en ontkoppel het. Controleer de slang, buizen en borstel op verstoppingen. Reinig of vervang het filter en de zak. Als het probleem aanhoudt, raadpleeg een technicus.

GEBRUIKSAANWIJZING TEM 390A11 Numatic

Lees deze instructies voor u de machine gebruikt

Indicator verminderde zuigkracht.

Dit apparaat is voorzien van een indicator om aan te geven dat de zuigkracht verminderd is.

Loop onderstaande punten na als het indicatielampje begint te knipperen:

Oorzaak Oplossing
Zuigslang is verstopt of geknikt. Ontstop de zuigslang of verwijder de knik.
Filter is verstopt. Vervang de filterpatroon
Filter is verstopt. Vervang de filterpatroon

PT

Indicador de fluxo reduzido.

Remplacement de la cartouche filtrante, Vervangen van het patroonfilter,

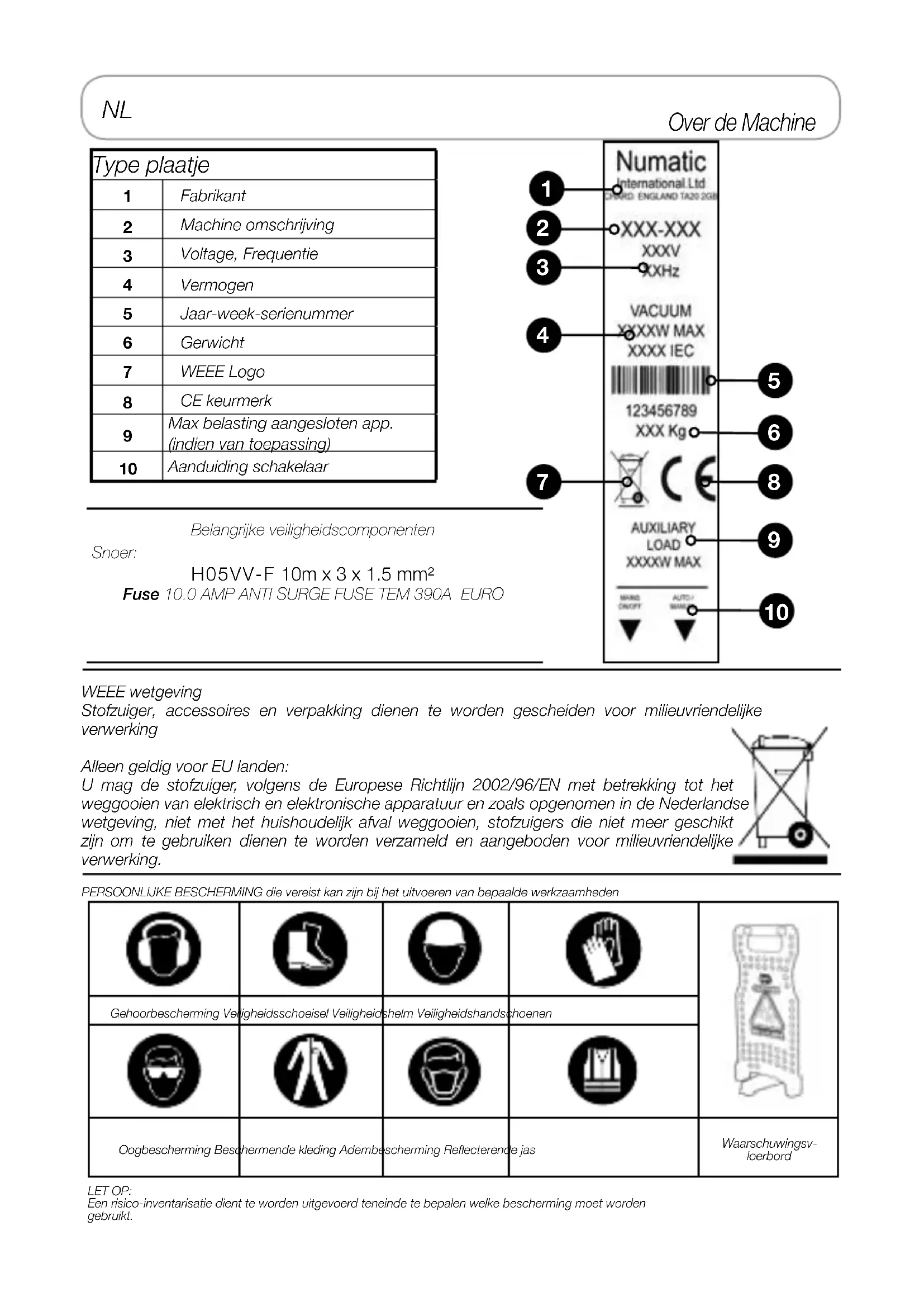

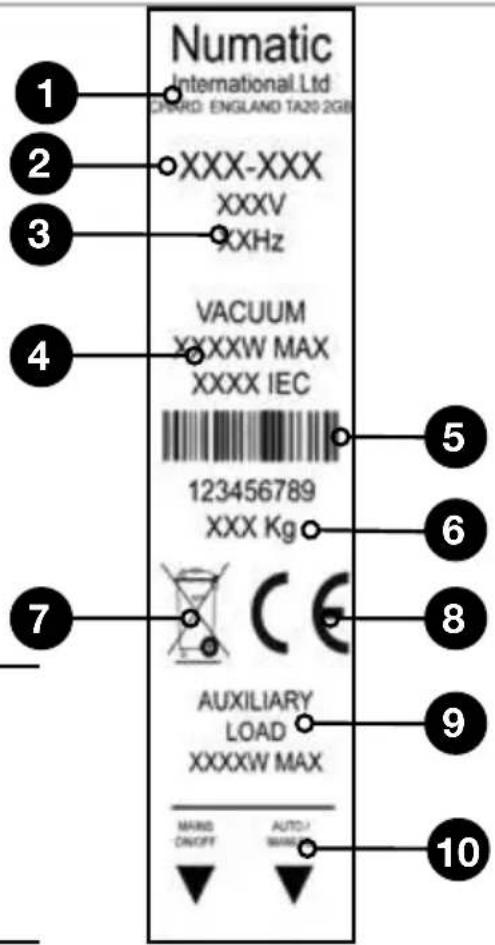

Type plaatje
1	Fabrikant
2	Machine omschrijving
3	Voltage, Frequentie
4	Vermogen
5	Jaar-week-serienummer
6	Gerwicht
7	WEEE Logo
8	CE keurmerk
9	Max belasting aangesloten app. (indien van toepassing)
10	Aanduiding schakelaar

Belangrijke veiligheidscomponenten

Snoer:

H05VV-F 10m x 3 x 1.5 mm²

Fuse 10.0 AMP ANTI SURGE FUSE TEM 390A EURO

Stofzuiger, accessoires en verpakking dienen te worden gescheiden voor milieuvriendelijke verwerking

Alleen geldig voor EU landen:

U mag de stofzuiger, volgens de Europese Richtlijn 2002/96/EN met betrekking tot het weggooien van elektrisch en elektronische apparatuur en zoals opgenomen in de Nederlandse wetgeving, niet met het huishoudelijk afval weggooien, stofzuigers die niet meer geschikt zijn om te gebruiken dienen te worden verzameld en aangeboden voor milieuvriendelijke verwerking.

PERSOONLIJKE BESCHERMING die vereist kan zijn bij het uitvoeren van bepaalde werkzaamheden

Gehoorbescherming Veiligheidsschoeisel Veiligheidshelm Veiligheidshandschoenen
Oogbescherming Beschermende kleding Adembescherming Reflecterende jas				Waarschuwingsv-loerbord

LET OP:

Een risico-inventarisatie dient te worden uitgevoerd teneinde te bepalen welke bescherming moet worden gebruikt.

WAARSCHUWING!

Zorg ervoor dat u voor gebruik van dit apparaat eerst de gebruiksaanwijzing leest.

Gebruikers dienen goed geïnstrueerd te zijn voordat ze dit soort apparaat bedienen. Zoals bij alle elektrische apparatuur dient tijdens gebruik steeds de nodige zorgvuldigheid in acht te worden genomen en bovendien dient regelmatig periodiek en preventief onderhoud te worden uitgevoerd om de veiligheid van het apparaat te kunnen garanderen.

Als noodzakelijk onderhoud niet naar behoren wordt uitgevoerd, hetgeen ook het vervangen van onderdelen door inferieure onderdelen omvat, kan het apparaat onveilig worden. De fabrikant kan hiervoor echter niet aansprakelijk worden gesteld.

Dit apparaat is uitsluitend voor DROOG GEBRUIK bestemd.

VOORDAT reiniging of onderhoud plaatsvindt en bij het vervangen van onderdelen of het aanpassen aan een andere functie, dient de stekker van het apparaat uit het stopcontact te worden getrokken zodat dit niet op het stroomnet is aangesloten.

Dit apparaat is bedoeld om te worden gemonteerd, gereinigd en onderhouden door een volwassene.

Deze machine mag niet worden gebruikt voor het opzuigen van biologisch gevaarlijk materiaal, gevaarlijk of explosief stof. Neem contact op met uw plaatselijke distributeur als u een apparaat wenst dat dit wel kan.

Het apparaat mag niet worden gebruikt door kinderen of personen met beperkte lichamelijke, zintuigelijke of mentale

vaardigheden of personen zonder ervaring, tenzij dit onder toezicht gebeurt of ze voldoende geïnstrueerd zijn. Laat het netsnoer niet in contact komen met roterende borstels (indien gemonteerd).

De elektrische aansluiting op de stofzuiger (indien gemonteerd) uitsluitend gebruiken voor de in de handleiding aangegeven doeleinden.

ATTENTIE

De stofzuiger mag niet buiten worden opgeslagen, of worden gebruikt in een natte omgeving of voor het opzui-gen van nat materiaal.

De stofzuiger dient op een droge plek te worden bewaard en binnen te worden gebruikt.

Zorg ervoor dat het geïnstalleerde filtersysteem van het apparaat geschikt is voor het op te zuigen materiaal.

OPMERKING

Dit product voldoet aan de eisen van IEC 60335-2-69 2012.

Het primaire gebruik van deze machine is bedrijfsmatig, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels en kantoren.

Trek, indien de stofzuiger niet meer werkt, eerst de stekker uit het stopcontact alvorens te onderzoeken wat de oorzaak is.

Als de stofzuiger verstopt raakt, schakel deze dan uit, trek de stekker uit het stopcontact en controleer het mondstuk, de

buizen en de slang. Plaats, indien het mondstuk, de buizen en de slang vrij zijn, de stofzak terug en maak het filter schoon.

De stofzuiger dient na gebruik op beschadiging te worden gecontroleerd.

Het spannings indicator lampje gaat branden als de stofzuiger is aangesloten op een geschikte stroombron.

WAT WEL TE DOEN

- De stofzuiger schoonhouden.

• De filters schoonhouden.

- Filterzakken gebruiken, hierdoor presteert de stofzuiger beter en blijft langer schoon.

- Bij het opzuigen van fijn stof een originele filterzak van Numatic gebruiken.

- De buizen en slang schoon en vrij van verstopping houden.

- Versleten of beschadigde onderdelen meteen vervangen

- Regelmatig de stroomkabel controleren. Als de stroomkabel beschadigd blijkt te zijn en bijvoorbeeld barsten vertoont of versleten is, deze door een gekwalificeerde monteur laten vervangen door een originele stroomkabel van Numatic.

- De stofzak regelmatig vervangen.

- Het diffusiefilter (indien gemonteerd) schoonhouden.

• Op de stofzuiger alleen de meegeleverde borstels gebruiken. Het gebruik van andere borstels kan onveili zijn.

WAT NIET TE DOEN

- De kabel met één ruk uitrollen of aan de stroomkabel trekken om de

- stekker uit het stopcontact te verwijderen.

- Hete as of brandende peuken opzuigen met de stofzuiger.

- Stoomreinigers of hogedrukspuiten gebruiken om het apparaat te reinigen of het apparaat onderdompelen in water.

• Proberen onderhoud aan de stofzuiger te verrichten of deze te reinigen terwijl de stekker in het stopcontact zit.

- De stofzuiger gebruiken in een natte omgeving of voor het opzuigen van nat materiaal.

- Het apparaat in een natte omgeving opslaan.

BELANGRIJKE INFORMATIE VOOR DE GEBRUIKER

Vóór gebruik moet gebruikers informatie, instructie en training aangeboden worden voor het gebruik van de stofzuiger en de stoffen waarvoor deze moet worden gebruikt, inclusief de veilige methode van afvalverwerking van opgezogen materiaal.

De stofhouder moet worden geleegd wanneer dat nodig is, maar ook na ieder gebruik.

Deze stofzuiger heeft een lampje dat gaat branden als de zuigkracht onder een vooraf bepaald niveau daalt, hetgeen aangeeft dat de zak moet worden vervangen.

Deze stofzuiger is niet geschikt om te worden aangesloten op apparaten die stof veroorzaken.

Dit apparaat kan alleen veilig worden gebruikt als alle filters en ook de zak onbeschadigd zijn en juist zijn geplaatst.

ATTENTIE: Deze stofzuiger is alleen bedoeld voor droog gebruik en mag niet buiten in een natte omgeving worden gebruikt of opgeslagen.

Zuig geen gloeiende as of stof of andere risicovolle, brandbare materialen op.

Verplaats het apparaat niet door aan de stroomkabel te trekken.

WAARSCHUWING:

1. Dit apparaat mag alleen worden bediend door personeel dat bevoegd is en voldoende opgeleid.
2. De stofzuiger en de bijbehorende accessoires mogen niet worden gemodificeerd.
3. De stofzuiger mag niet in een natte omgeving worden opgeslagen of gebruikt.
4. Laat de stofzak (NVM-2BH) niet zo vol worden dat de zuigkracht van de stofzuiger zodanig afneemt dat geen vuil meer kan worden opgezogen. (Lampje gaat branden bij vooraf ingestelde snelheid van de luchtstroom < 20 m/s).

5. Gebruik de stofzak (NVM-2BH) slechts één keer.

6. Deze stofzuiger mag alleen worden gerepareerd door personeel dat bevoegd is en voldoende opgeleid.

7. Gebruik voor reparaties alleen originele onderdelen van Numatic International Ltd.

8. Deze stofzuiger mag niet als vast afzuigsysteem worden geïnstalleerd of onbeheerd in werking zijn.

9. Gebruik het essentiële filterelement niet opnieuw nadat het uit de stofzuiger is verwijderd.

Gebruikers moeten zich aan alle veiligheidsvoorschriften houden die gelden voor de materialen waarmee wordt gewerkt.

Deze stofzuiger is uitsluitend bestemd voor het opzuigen van droge materialen.

VOORBEREIDING VOOR GEBRUIK

Pak de verschillende onderdelen van de stofzuiger uit en controleer met de afleveringsbon of de stofzuiger compleet is.

Controleer of de verstrekte gegevens overeenkomen met de informatie op het "typeplaatje", dat op het motorbloksamenstel is gemonteerd.

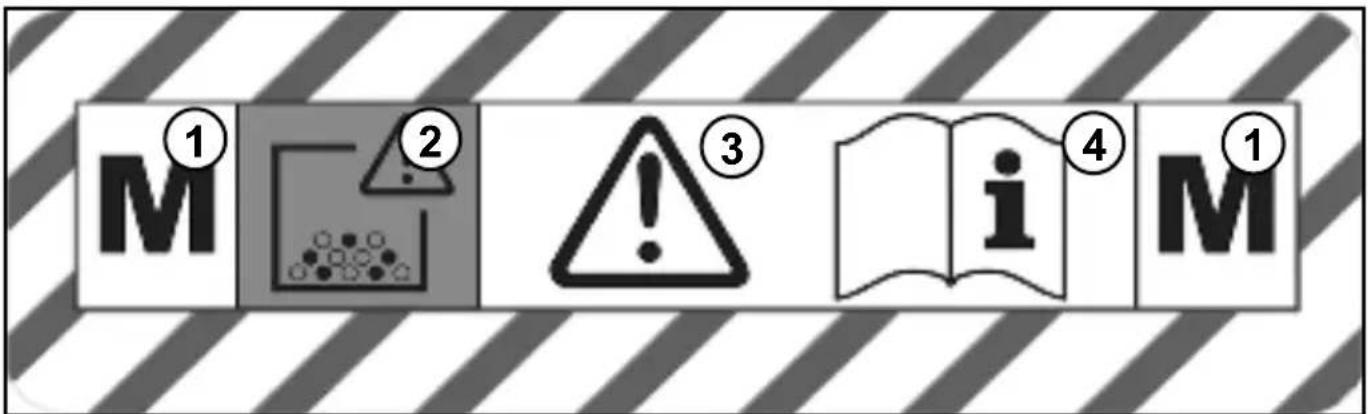

Uitleg label

1 Stofzuiger M-klasse
2 Attentie: het opgezogen materiaal in de stofzuiger kan gevaarlijk zijn voor de gezondheid
3 Attentie!
4 Lees voor gebruik de handleiding

Waarschuwing!

Deze stofzuiger bevat stof dat gevaarlijk is voor de gezondheid. Het leegmaken en onderhouden, inclusief verwijderen van de stofzak, moet worden uitgevoerd door getraind personeel dat vertrouwd is met de machine en de juiste persoonlijke beschermingsuitrusting draagt. Bedien deze stofzuiger NIET wanneer niet het volledige filtratiesysteem is gemonteerd.

Bij apparaten van de M-klasse moet de buitenzijde door stofzuigen worden ontsmet en worden schoongeveegd of behandeld met een afdichtmiddel voordat de stofzuiger uit de gevarenzone wordt gehaald.

Patroonfilter aanbrengen / verwijderen / afvoeren

Het verwijderen en vervangen van een volle stofzak/patroonfilter mag alleen in een daartoe voorziene ruimte worden uitgevoerd door bevoegd personeel dat de juiste persoonlijke beschermingsmiddelen draagt.

Gebruik de stofzuiger nooit zonder dat het volledige filtratiesysteem is geplaatst.

Haal het doekfilter uit de stofbak. Maak de stofzak los van de slangaansluiting binnenin de stofbak en sluit de opening van de stofzak. Doe de stofzak/het patroonfilter in een ondoorlatende plastic zak en maak de zak dicht.

Voer de plastic zak op een geschikte wijze af, afhankelijk van de aard van de verontreiniging.

Wij verklaen hierbij dat de valgende producten zijn ontwikkeld en geproduceerd in ove eensteiniging niet de valgende rohren en voorschriften:

Omschrijving machina: Stafzuliger

Model: T:

Relevante normer 'w'roup de conformiteit is verklaari, zijn inclusie?

ENE0335.1:2012 1AC:2014 A11:2014

[###]5-2-69:2012

ENSSC14:2006+41:2009+42:2011

EN55014-2:J907141:2001 A2 2CNR

EHEC003-1-2 2014

ENGL000-3-3:2013

EN 62233:2008

Technische specificaties m.b. de constructie van deze machines worden bewaarc bij de fabrikant onder de verantwoor gelijkheid van lienonder vermelce persoon:

haam:

Allyn Boves

Function:

Manager Technical

Dadelekendi:

Datam

Postbus 101, 2400 AC Alphen aan den Rijn, NEDERLAND
