INSTRUKCJA OBSŁUGI Club HRKG135400S HARVIA

Niniejsza instrukcja instalacji i eksploatacji jest przeznaczona dla w³a¶cicieli sauny lub osób od- powiedzialnych za saunê, jak równie¿ dla elektry- ków odpowiedzialnych za pod³±czenie elektryczne pieca. Po zakoñczeniu instalacji osoba odpowie- dzialna powinna przekazaæ niniejsz± instrukcjê w³a¶cicielowi sauny lub osobie odpowiedzialnej za jej eksploatacjê. Przed rozpoczêciem eksploata- cji pieca nale¿y dok³adnie zapoznaæ siê z niniejsz± instrukcj±. Piec s³u¿y do ogrzewania kabiny sauny do odpo- wiedniej temperatury k±pieli. Pieców nie wolno u¿ywaæ do ¿adnych innych celów. Gratulujemy Pañstwu dobrego wyboru! Gwarancja:

• Okres gwarancji na piece i urz±dzenia steruj±ce stosowane w saunach przeznaczonych do u¿ytku w domach jednorodzinnych wynosi dwa (2) lata.

• Okres gwarancji na piece i urz±dzenia steruj±ce stosowane w saunach przeznaczonych do u¿ytku w mieszkaniach znajduj±cych siê w domach wielorodzinnych wynosi jeden (1) rok.

• Gwarancja nie obejmuje usterek wynik³ych z nie przestrzegania instrukcji monta¿u, u¿ytkowania lub prac konserwacyjnych.

• Gwarancja nie obejmuje uszkodzeñ powsta³ych na skutek u¿ycia innych kamieni ni¿ zalecane przez producenta pieca.

• Okres gwarancji na piece i urz±dzenia steruj±ce stosowane w saunach przeznaczonych do u¿ytku publicznego (komercyjnych) wynosi (3) miesi±ce.

1.1. Uk³adanie kamieni u¿ywanych w saunie...................... 83

1.2.1. Polewanie wod± rozgrzanych kamieni ............... 83

1.3. Ogrzewanie sauny z u¿yciem parownika (steamera)... 84

1.3.1. Nape³nianie zbiornika na wodê, zimny parownik

(steamer) ........................................................................ 84

1.3.2. Nape³nianie zbiornika na wodê, gor±cy parownik

1.3.4 Piece Combi z systemem automatycznego

3.4.1. Odpowiednie jednostki sterujące: ................. 90

3.5. Automatyczne nape³nianie (KV50SEA-KV90SEA, T7CA-T9CA, K11GS-K15GS) ................................................. 90 3.6. Pod³±czenie elektryczne ............................................... 90

3.6.1. Rezystancja izolacji pieca elektrycznego ............ 90

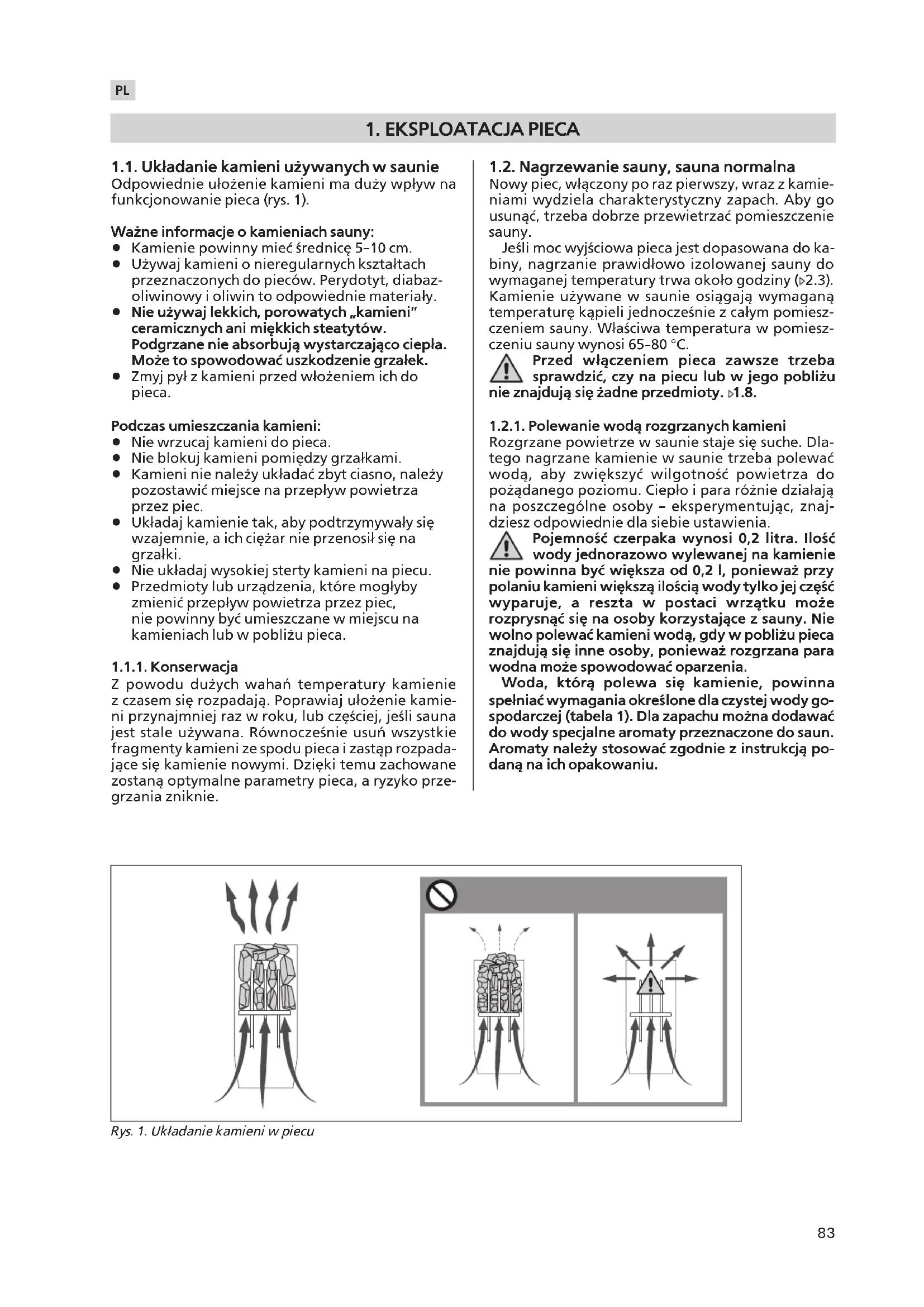

1.1. Uk³adanie kamieni u¿ywanych w saunie Odpowiednie u³o¿enie kamieni ma du¿y wp³yw na funkcjonowanie pieca (rys. 1). Wa¿ne informacje o kamieniach sauny:

• Kamienie powinny mieæ ¶rednicê 5–10 cm.

• U¿ywaj kamieni o nieregularnych kszta³tach przeznaczonych do pieców. Perydotyt, diabaz- oliwinowy i oliwin to odpowiednie materia³y.

• Nie u¿ywaj lekkich, porowatych „kamieni” ceramicznych ani miêkkich steatytów. Podgrzane nie absorbuj± wystarczaj±co ciep³a. Mo¿e to spowodowaæ uszkodzenie grza³ek.

• Zmyj py³ z kamieni przed w³o¿eniem ich do pieca. Podczas umieszczania kamieni:

• Nie wrzucaj kamieni do pieca.

• Nie blokuj kamieni pomiêdzy grza³kami.

• Kamieni nie nale¿y uk³adaæ zbyt ciasno, nale¿y pozostawiæ miejsce na przep³yw powietrza przez piec.

• Uk³adaj kamienie tak, aby podtrzymywa³y siê wzajemnie, a ich ciê¿ar nie przenosi³ siê na grza³ki.

• Nie uk³adaj wysokiej sterty kamieni na piecu.

• Przedmioty lub urz±dzenia, które mog³yby zmieniæ przep³yw powietrza przez piec, nie powinny byæ umieszczane w miejscu na kamieniach lub w pobli¿u pieca.

Z powodu du¿ych wahañ temperatury kamienie z czasem siê rozpadaj±. Poprawiaj u³o¿enie kamie- ni przynajmniej raz w roku, lub czê¶ciej, je¶li sauna jest stale u¿ywana. Równocze¶nie usuñ wszystkie fragmenty kamieni ze spodu pieca i zast±p rozpada- j±ce siê kamienie nowymi. Dziêki temu zachowane zostan± optymalne parametry pieca, a ryzyko prze- grzania zniknie. 1.2. Nagrzewanie sauny, sauna normalna Nowy piec, w³±czony po raz pierwszy, wraz z kamie- niami wydziela charakterystyczny zapach. Aby go usun±æ, trzeba dobrze przewietrzaæ pomieszczenie sauny. Je¶li moc wyj¶ciowa pieca jest dopasowana do ka- biny, nagrzanie prawid³owo izolowanej sauny do wymaganej temperatury trwa oko³o godziny ( 2.3). Kamienie u¿ywane w saunie osi±gaj± wymagan± temperaturê k±pieli jednocze¶nie z ca³ym pomiesz- czeniem sauny. W³a¶ciwa temperatura w pomiesz- czeniu sauny wynosi 65–80 °C. Przed w³±czeniem pieca zawsze trzeba sprawdziæ, czy na piecu lub w jego pobli¿u nie znajduj± siê ¿adne przedmioty.

1.2.1. Polewanie wod± rozgrzanych kamieni

Rozgrzane powietrze w saunie staje siê suche. Dla- tego nagrzane kamienie w saunie trzeba polewaæ wod±, aby zwiêkszyæ wilgotno¶æ powietrza do po¿±danego poziomu. Ciep³o i para ró¿nie dzia³aj± na poszczególne osoby – eksperymentuj±c, znaj- dziesz odpowiednie dla siebie ustawienia. Pojemno¶æ czerpaka wynosi 0,2 litra. Ilo¶æ wody jednorazowo wylewanej na kamienie nie powinna byæ wiêksza od 0,2 l, poniewa¿ przy polaniu kamieni wiêksz± ilo¶ci± wody tylko jej czê¶æ wyparuje, a reszta w postaci wrz±tku mo¿e rozprysn±æ siê na osoby korzystaj±ce z sauny. Nie wolno polewaæ kamieni wod±, gdy w pobli¿u pieca znajduj± siê inne osoby, poniewa¿ rozgrzana para wodna mo¿e spowodowaæ oparzenia. Woda, któr± polewa siê kamienie, powinna spe³niaæ wymagania okre¶lone dla czystej wody go- spodarczej (tabela 1). Dla zapachu mo¿na dodawaæ do wody specjalne aromaty przeznaczone do saun. Aromaty nale¿y stosowaæ zgodnie z instrukcj± po- dan± na ich opakowaniu. Rys. 1. Uk³adanie kamieni w piecu84

1.3. Ogrzewanie sauny z u¿yciem parownika (steamera) Za pomoc± pieca Combi sauna mo¿e byæ ogrzewana zarówno w sposób tradycyjny jak i przy u¿yciu pa- rownika.

• Zawsze nale¿y nape³niæ zbiornik na wodê przed w³±czeniem pieca!

• Parownik ma 5-cio litrowy (D-SE: 2-u litrowy) zbiornik na wodê, dlatego mo¿e on dzia³aæ nieprzerwanie przez oko³o 2 godziny. Zbiornik powinien byæ nape³niany, wtedy gdy piec jest zimny.

• W celu zapewnienia idealnej wilgotno¶ci, temperatura w saunie powinna byæ stosunkowo niska, preferowana oko³o 40 °C, a parownik powinien byæ za³±czony na oko³o 1 godzinê w celu nagrzania sauny.

1.3.1. Nape³nianie zbiornika na wodê, zimny

parownik (steamer) Zbiornik nape³niamy czyst± wod± z kranu. Maksy- malna pojemno¶æ zbiornika wynosi oko³o 5 litrów (D-SE: 2 litrów). Rysunek 2.

1.3.2. Nape³nianie zbiornika na wodê, gor±cy

parownik (steamer) Kiedy parownik jest gor±cy, nale¿y unikaæ nape³niania lub uzupe³niania wody w zbiorniku, poniewa¿ gor±ca para i gor±cy parownik mog± spowodowaæ oparzenia. Je¿eli mimo wszystko, musz± Pañstwo nape³niæ zbiornik, wtedy gdy jest on gor±cy, postêpujcie jak ni¿ej, zachowuj±c szcze- góln± uwagê:

1. Wy³±czcie steamer.

2. Nalejcie ostro¿nie zimn± wodê przez kratkê

(os³onê) zbiornika. Woda sp³ywaj±ca do zbiornika och³adza gor±c± wodê znajduj±c± siê wewn±trz.

3. Opró¿niæ zbiornik z zimnej wody do puszki lub

wiaderka i wylaæ wodê do kanalizacji.

4. Nape³niæ zbiornik na wodê zgodnie z instrukcj±

1.3.3. Opró¿nianie zbiornika na wodê

W celu zapewnienia bezawaryjnego dzia³ania ste- amera, zbiornik na wodê musi byæ opró¿niany po u¿yciu. Procedura taka usuwa zanieczyszczenia zbieraj±ce siê w zbiorniku w rezultacie parowania. Poniewa¿ bezpo¶rednio po u¿yciu woda w zbiorni- ku jest bardzo gor±ca, opró¿nianie zbiornika powin- no mieæ miejsce po och³odzeniu wody, kilka godzin po wy³±czeniu zbiornika (rys. 2). Proszê tak¿e uwzglêdniæ zalecenia 1, 2, 3 z ustêpu

1.3.4 Piece Combi z systemem automatycznego

nape³niania wod± Piece Combi, które posiadaj± system automatycz- nego nape³niania wod± nape³niaj± zbiornik au- tomatycznie, je¿eli w³±cznik parownika (2) jest w pozycji ON (w³±czony). Nale¿y zamkn±æ za- wór do opró¿niania zbiornika, a otworzyæ zawór nape³niaj±cy zbiornik (patrz rys. 2 oraz 7a). Zamykaj zawór nape³niaj±cy zbiornik zawsze gdy koñczysz k±piel (patrz tak¿e 1.3.3.). 1.4. U¿ycie „zapachów” W parowniku mog± byæ u¿ywane „zapachy” p³ynne i „zapachy” w torebkach. „Zapachy” p³ynne s± wle- wane do kamiennej czaszy w parowniku. „Zapachy” w torebkach nale¿y umieszczaæ na wierzchu kraty, przez któr± wydostaje siê para (patrz rys. 1). Podczas u¿ywania „zapachów”, proszê zwracaæ uwagê na gor±c± parê, jako ¿e mo¿e ona poparzyæ. Nale¿y unikaæ dolewania wody i umieszczania „za- pachów” w gor±cym steamerze. Czasza kamienna powinna byæ czyszczona bie¿±c± wod± tak czêsto jak jest to konieczne. max. poziom max. poziom Nape³nianie zbiornika wody Opró¿nianie zbiornika wody 2 l 5 l 5 l Rys. 2. Nape³nianie i opró¿nianie zbiornika na wodê (D-SE, KV-SE, T-C) W³a¶ciwo¶ci wody Efekt Zalecenie Nagromadzenie osadów organicznych Kolor, smak, wytr±canie osadów <12 mg/l Nagromadzenie zwi±zków ¿elaza Kolor, zapach, smak, osad <0,2 mg/l Twardo¶æ: najgro¼niejszymi substancjami s± mangan (Mn) oraz wapno, czyli zwi±zek wapnia (Ca) Wytr±canie osadów Mn: <0,05 mg/l Ca: <100 mg/l Woda chlorowana Zagro¿enie zdrowia Zakazana Woda morska Szybka korozja Zakazana Tabela 1. Wymagania dotycz±ce jako¶ci wody Zawsze nale¿y nape³niæ zbiornik na wodê przed w³±czeniem pieca!PL

1.5. Osuszanie pomieszczenia sauny Po u¿yciu parownika pomieszczenie sauny powin- no byæ dok³adnie wysuszone. W celu przyspieszenia procesu osuszania, piec razem z wentylacj± powi- nien byæ w³±czony na maksimum. Je¿eli u¿ywasz w³±czonego pieca do osuszania sau- ny pamiêtaj o jego wy³±czeniu po ustalonym okresie. 1.6. Czyszczenie parownika Zanieczyszczenia pochodz±ce z wody tzn. zwi±zki wapnia bêd± osadza³y siê na zbiorniku na wodê. W celu odwapnienia zalecamy ¶rodki odwapniaj±ce u¿ywane w gospodarstwie domowym np. w kawiar- kach lub czajnikach elektrycznych. ¶rodki te powin- ny byæ u¿ywane zgodnie z instrukcj± producenta. Z zewn±trz parownik nale¿y czy¶ciæ bawe³nian± szmatk±. Podczas czyszczenia parownika na ze- wn±trz upewnij siê czy urz±dzenie jest wy³±czone. 1.7. Wskazówki korzystania z sauny

• Zaczynamy od umycia siê.

• W saunie przebywamy tak d³ugo, jak d³ugo czujemy siê tam przyjemnie i komfortowo.

• W saunie rozlu¼niamy siê i zapominamy o wszystkich trudno¶ciach i k³opotach.

• Zgodnie z przyjêtymi zwyczajami w saunie nie przeszkadzamy innym g³o¶n± rozmow± itp.

• Nie polewamy kamieni nadmiern± ilo¶ci± wody, gdy¿ mo¿e to byæ nieprzyjemne dla innych osób korzystaj±cych z sauny i jest uwa¿ane za nie- grzeczne.

• Och³adzamy skórê w miarê potrzeby. Bêd±c dobrego zdrowia mo¿emy pop³ywaæ, o ile w pobli¿u sauny jest basen lub inne miejsce do k±pieli.

• Po wyj¶ciu z sauny dok³adnie sp³ukujemy ca³e cia³o.

• Przed ubraniem siê przez chwilê odpoczywamy, aby têtno powróci³o nam do normy. Napij siê napoju bezalkoholowego, by przywróciæ równowagê p³ynów w organizmie. 1.8. Ostrze¿enia

• Przebywanie w rozgrzanej saunie przez d³u¿szy czas powoduje wzrost temperatury cia³a, co mo¿e byæ niebezpieczne dla zdrowia.

• Nie polewaæ kamieni nadmiern± ilo¶ci± wody. Powstaj±ca para wodna ma temperaturê wrzenia!

• Nie pozwalaj dzieciom zbli¿aæ siê do pieca.

• Dzieci, osób niepe³nosprawnych i chorych nie wolno pozostawiaæ w saunie bez opieki.

• Zaleca siê zasiêgniêcie porady lekarskiej odno¶nie ewentualnych ograniczeñ w korzystaniu z sauny spowodowanych stanem zdrowia.

• W kwestii korzystania z sauny przez ma³e dzieci nale¿y poradziæ siê lekarza pediatry.

• W saunie nale¿y poruszaæ siê bardzo ostro¿nie, gdy¿ podest i pod³oga mog± byæ ¶liskie.

• Nie wolno wchodziæ do sauny po alkoholu, narkotykach lub za¿yciu silnie dzia³aj±cych leków.

• Nigdy nie ¶pij w gor±cej saunie.

• S³one, morskie powietrze i wilgotny klimat mo¿e powodowaæ korozjê metalowych czê¶ci pieca.

• Nie nale¿y wieszaæ ubrañ do wyschniêcia w saunie, gdy¿ mo¿e to groziæ po¿arem. Nadmierna wilgotno¶æ mo¿e tak¿e spowodowaæ uszkodzenia podzespo³ów elektrycznych.

Zapoznaj siê z instrukcj±. Nie dotyczy. 1.9. Wyszukiwanie usterek Je¿eli nie pracuje steamer sprawd¼:

• czy poziom wody w zbiorniku jest odpowiedni (patrz sekcja 1.3.)

• czy nie zadzia³a³o zabezpieczenie przed przegrzaniem?

• (nale¿y zresetowaæ (wcisn±æ) przycisk na dole parownika – patrz rysunek 2)

• czy wilgotno¶æ w saunie nie jest zbyt wysoka?

• czy termostat parownika jest ustawiony na maksimum? Je¿eli piec nie grzeje, sprawd¼:

• termostat pokazuje wy¿szy poziom temperatury ni¿ jest w saunie.

• bezpieczniki pieca s± w dobrym stanie (uwaga: kiedy bezpiecznik siê przepali wska¼nik (s³upek) temperatury nie podnosi siê).86

2.1. Konstrukcja kabiny sauny A. We³na izolacyjna (50–100 mm). Kabina sauny musi byæ starannie izolowana, by moc pieca by³a stale umiarkowanie niska. B. Zabezpieczenie od wilgoci, np. papier aluminiowy. Po³yskliw± stron± do wnêtrza sauny. £±czenia zabezpieczyæ ta¶m± aluminiow±. C. Szczelina went. (ok. 10 mm) miêdzy warstw± zabezpieczaj±c± a panelem (zalecana). D. Lekka p³yta pil¶niowa (12–16 mm). Przed monta¿em paneli sprawdziæ stan instalacji elektr. i wzmocnienia wymagane do zainstalowania pieca i ³aw. E. Szczelina wentylacyjna (ok. 3 mm) miêdzy ¶cian± a sufitem. F. Wysoko¶æ sauny to zwykle 2100–2300 mm. Jej wysoko¶æ minimalna zale¿y od pieca (zob. tabela 2). Odleg³o¶æ pomiêdzy ³aw± górn± a sufitem nie powinna przekraczaæ 1200 mm. G. Stosowaæ ceramiczne pokrycia pod³ogowe i ciemne spoiny. Delikatne pokrycia pod³ogowe mog± ulec zaplamieniu i/lub uszkodzeniu przez spadaj±ce cz±steczki kamieni sauny b±d¼ zanieczyszczon± wodê. Upewniæ siê, czy woda kapi±ca na pod³ogê sauny sp³ywa do kratki ¶ciekowej w pod³odze. UWAGA! Dowiedzieæ siê, które czê¶ci ¶ciany ognio- wej mo¿na przys³oniæ. Nie zas³aniaæ u¿ywanych przewodów dymnych. UWAGA! Lekkie pokrywy instalowane na ¶cianie lub suficie, mog± stanowiæ zagro¿enie ppo¿.

2.1.1. Ciemnienie ¶cian sauny

Jest zjawiskiem naturalnym, ¿e drewniane po- wierzchnie sauny z czasem ciemniej±. Zjawisko to przyspieszaj±:

• zanieczyszczenia odrywaj±ce siê od kamieni i unosz±ce w powietrzu. Rys. 3.PL

min. 500 mm min. 500 mm min. 1000 mm 360° 180° Rys. 4. 2.2. Wentylacja kabiny sauny Wymiana powietrza powinna zachodziæ 6 razy na godzinê. Rys. 5 ilustruje ró¿ne sposoby wentylowa- nia kabiny sauny. A. Lokalizacja wlotu powietrza. Wlot powietrza, w przypadku zainstalowania mechanicznej wentylacji wylotowej, powinien znajdowaæ siê nad piecem. Wlot powietrza instalacji grawitacyjnych ma znajdowaæ siê poni¿ej pieca lub obok niego. ¦rednica nawiewu musi wynosiæ 50–100 mm. Nie umieszczaæ wlotu powietrza tak, by strumieñ powietrza ch³odzi³ czujnik temperatury (zob. wskazówki dot. czujnika temperatury w opisie instalacji jednostki steruj±cej)! B. Wylot powietrza. Powinien znajdowaæ siê blisko pod³ogi, mo¿liwie jak najdalej od pieca. ¦rednica wylotu powinna byæ dwukrotnie wiêksza od ¶rednicy wlotu powietrza. C. Dodatk. went. susz±ca (zamkniêta podczas grzania i k±pieli). Mo¿na te¿ suszyæ saunê przez pozosta- wienie otwartych drzwi po zakoñczeniu k±pieli. D. Gdy wylot powietrza znajduje siê w ³azience, szczelina pod drzwiami sauny musi wynosiæ >100 mm. Stosowanie uk³adu mechanicznego jest obowi±zkowe. 2.3. Moc pieca Je¶li ¶ciany i sufit pokryte s± p³ytami, a za p³ytami znajduje siê odpowiednia izolacja, moc wyj¶ciowa pieca jest okre¶lana w zale¿no¶ci od kubatury sauny. Przy ¶cianach nieizolowanych (ceg³a, bloki szklane, szk³o, beton, p³ytki itp) moc ta musi byæ wiêksza. Do kubatury sauny dodaæ 1,2 m

na ka¿dy metr kwadra- towy nieizolowanej ¶ciany. Np. kabina o kub. 10 m

z drzwiami ze szk³a wymaga pieca o mocy potrzeb- nej dla kabiny o kub. ok. 12 m

. Je¶li kabina ma ¶cia- ny z bali, nale¿y pomno¿yæ jej kubaturê przez 1,5. Wybraæ prawid³ow± moc pieca z tabeli 2. 2.4. Higiena kabiny Rêczniki u³o¿one na ³awach zabezpieczaj± je przed potem sp³ywaj±cym podczas k±pieli. £awy, ¶ciany i pod³ogê sauny nale¿y starannie oczyszczaæ przynajmniej raz na sze¶æ miesiêcy. Czy¶ciæ ostr± szczotk± i ¶rodkiem do saun. Kurz i brud z pieca usuwaæ wilgotn± ¶cierk±. Kamieñ usuwaæ 10 % roztworem kwasu cytrynowe- go, po czym sp³ukaæ.88

3.1. Czynno¶ci wstêpne Przed zainstalowaniem pieca nale¿y zapoznaæ siê z instrukcj± monta¿u oraz sprawdziæ, czy:

• Typ i moc pieca s± prawid³owo dobrane do wiel- ko¶ci pomieszczenia sauny (nale¿y kierowaæ siê warto¶ciami kubatur pomieszczeñ podanymi w Tabeli 2),

• Mamy do dyspozycji wystarczaj±co du¿o kamie- ni dobrej jako¶ci,

• Parametry zasilania s± takie, jakich wymaga piec,

• Usytuowanie pieca spe³nia minimalne wyma- gania dotycz±ce zachowania bezpiecznych odleg³o¶ci podanych na rysunku w tabeli 2 i na rys. 5 i 6. Spe³nienie powy¿szych wymagañ instalacyjnych jest absolutnie konieczne, gdy¿ odstêpstwa w tym wzglêdzie mog± stworzyæ powa¿ne zagro¿enie po¿arowe.

• W jednym pomieszczeniu sauny mo¿na zainstalowaæ tylko jeden piec.

• Piec powinien byæ tak zainstalowany, aby na- pisy ostrzegawcze znajduj±ce siê na pokrywie skrzynki przy³±cza mog³y byæ zawsze bez trudu przeczytane (po instalacji).

• Piece nie mog± byæ montowane we wnêkach. 3.2. Mocowanie pieca D29SE Uwaga! Kabel zasilaj±cy nale¿y pod³±czyæ przed za- wieszeniem pieca na ¶cianie. Patrz rys. 9 i 11. Na czas transportu do pieca przykrêcony jest wspor- nik do zawieszania na ¶cianie. Dlatego przed przy- st±pieniem do instalowania pieca nale¿y odkrêciæ wkrêt mocuj±cy i od³±czyæ wspornik od pieca.

1. Przymocowaæ wspornik do ¶ciany przykrêcaj±c

go wkrêtami dostarczonymi razem ze wspornikiem. Zachowaæ minimalne bezpieczne odleg³o¶ci podane w tabeli 2 i na rys. 5. Sposób mocowania wspornika pokazano na rysunku 6. UWAGA! W miejscu, gdzie zawieszony bêdzie piec, pod p³yt± ¶cienn± powinny znajdowaæ siê wzmoc- nienia, np. deska lub deski – tak, ¿eby wkrêty mo¿na by³o wkrêciæ w lite drewno, wytrzymalsze ni¿ sama p³yta ¶cienna. Je¶li pod p³ytami nie ma wzmocnieñ, deski mo¿na przymocowaæ z wierzchu.

2. Powiesiæ piec na wsporniku zahaczaj±c doln±

krawêd¼ obudowy o haczyki znajduj±ce siê w dolnej czê¶ci wspornika i dociskaj±c do wspornika górn± czê¶æ pieca.

3. Przykrêciæ wkrêt mocuj±cy krawêd¼ pieca do

wspornika. Tabela 2. Szczegó³y instalacji pieców *) od bocznej sciany obudowy do sciany pomieszczenia **) od przodu do górnego podestu Piec Model i wymiary Moc Parownik Pomieszczenie sauny Minimalne odleg³osci od pieca Przewód zasi- laj±cy Zabez- piecze- nia Moc Maks. wydajno¶æ parownika Pojemnosæ Wysokosæ A B

Rys. 5. Minimalne odleg³o¶ci instalacyjne (wymiary w milimetrach) Rys. 6. Usytuowanie wspornika do zawieszenia pieca na ¶cianie (wymiary w milimetrach)

1. Przymocowaæ wspornik do ¶ciany przykrêcaj±c

go wkrêtami dostarczonymi razem ze wspornikiem. Zachowaæ minimalne bezpieczne odleg³o¶ci podane w tabeli 2 i na rys. 5. Sposób mocowania wspornika pokazano na rysunku 6. UWAGA! W miejscu, gdzie zawieszony bêdzie piec, pod p³yt± ¶cienn± powinny znajdowaæ siê wzmoc- nienia, np. deska lub deski – tak, ¿eby wkrêty mo¿na by³o wkrêciæ w lite drewno, wytrzymalsze ni¿ sama p³yta ¶cienna. Je¶li pod p³ytami nie ma wzmocnieñ, deski mo¿na przymocowaæ z wierzchu.

2. Powiesiæ piec na wsporniku zahaczaj±c doln± krawêd¼

obudowy o haczyki znajduj±ce siê w dolnej czê¶ci wspor- nika i dociskaj±c do wspornika górn± czê¶æ pieca.

3. Przykrêæ górn± czê¶æ pieca do ¶ciennych zaczepów

monta¿owych u¿ywaj±c elementów mocuj±cych. T7C-T9C, K11GS-K15GS Piec mocowany jest do pod³ogi przy wykorzystaniu punk- tów monta¿owych umieszczonych na dwóch nogach pieca. Przed przyst±pieniem do monta¿u pieca nale¿y wzi±æ pod uwagê minimalne bezpieczne odleg³o¶ci od materia³ów palnych. Zob. tab. 2 oraz rys. 5. 3.3. Porêcz ochronna Je¿eli wokó³ pieca instalujemy porêcz ochronn±, nale¿y to zrobiæ z zachowaniem minimalnych odleg³o¶ci po- danych na rysunku 5 i w tabeli 2. 3.4. Instalowanie modu³u steruj±cego i czujników Do modu³u steruj±cego do³±czona jest osobna instruk- cja dok³adnie opisuj±ca sposób monta¿u na ¶cianie.

3.4.1. Odpowiednie jednostki sterujące:

• Harvia Xenio Combi CX110C • Harvia Xafir Combi CS110C• Harvia Xenio Combi CX110C + LTY17• Harvia Xafir Combi CS110C + LTY17 3.5. Automatyczne nape³nianie (KV50SEA- -KV90SEA, T7CA-T9CA, K11GS-K15GS) Pod³±cz piec do ¼ród³a zimnej wody za pomoc± giêtkiego wê¿a. Upewnij siê czy pod³±czenie posia- da zawór zamykaj±cy (rys. 7). Urz±dzenia przeznaczone do sauny oraz do mycia powinny mieæ dostêp do kratki ¶ciekowej w przypad- ku uszkodzenia wê¿a lub awarii. 3.6. Pod³±czenie elektryczne Piec nale¿y pod³±czyæ do instalacji elektrycznej zgodnie z obowi±zuj±cymi przepisami. Pod³±czenie mo¿e wykonaæ tylko wykwalifikowany elektryk.

• Piec jest pó³stale pod³±czony do skrzynki przy³±czeniowej (rysunek 8: 3) instalowanej na ¶cianie sauny. Skrzynka przy³±czeniowa musi byæ bryzgoszczelna i zainstalowana nie wy¿ej ni¿ 500 mm nad pod³og±.

• Nale¿y u¿yæ kabla przy³±czeniowego (rysunek 8: 2) w izolacji gumowej, typu H07RN-F lub odpowiednika. UWAGA! Ze wzglêdu na zjawisko krucho¶ci termicznej do pod³±czania pieca nie wolno stosowaæ kabla w izolacji z PCW.

• Je¶li kabel przy³±czeniowy i kable instalacyjne maj± biec wy¿ej ni¿ 1000 mm nad pod³og± sauny lub wewn±trz jej ¶cian, nale¿y zastosowaæ kable zdolne pod obci±¿eniem wytrzymaæ temperaturê minimum 170 °C (np. kable typu SSJ). Urz±dzenia elektryczne instalowane wy¿ej ni¿ 1000 mm nad pod³og± sauny musz± byæ atestowane do pracy w temperaturze otoczenia +125 °C (oznaczenie T125).

3.6.1. Rezystancja izolacji pieca elektrycznego

Podczas koñcowego sprawdzenia instalacji elek- trycznej pomiar odporno¶ci izolacji na przebicie mo¿e wykazaæ „up³ywno¶æ” izolacji pieca. Zjawisko to jest spowodowane absorpcj± wilgoci z powietrza przez materia³ izolacji pieców (podczas przechowy- wania i transportu). Po kilkakrotnym uruchomieniu pieca wilgoæ odparuje z materia³u izolacji rezysto- rów i rezystancja izolacji wróci do normy. Nie nale¿y pod³±czaæ zasilania pieca poprzez od³±cznik reaguj±cy na pr±d zwarciowy! Rys. 7. Automatyczne nape³nianie

Zawór zamykaj±cy W±¿ pod³±czaj±cy Zimna woda max. 1 MPa (10 bar) Rys. 8. Pod³±czenie elektryczne pieca

Rys. 9. Schemat elektryczny pieca typu D29SEN U W1 P D29SE 50SE-90SE

Parownik Zabezpieczenia Przewód zasilaj±cy 400 V 3N~ (mm

(H07RN-F)ZASILANIE ENERGI¡ELEKTRYCZN¡ZABEZPIECZENIASKRZYNKA PRZY£¡CZENIOWAPiec Moc pieca Moc grza³ek Parownik Zabezpieczenia Przewód zasilaj±cy 400 V 3N~ (mm

BEZPIECZNIK BEZPIECZNIK Moduł zwiększenia mocy LTY17 Sterownik Przyłącza elektryczne w dwóch grupach Piec Moc pieca (kW) Moc pieca (kW) grupa I Moc pieca (kW) grupa II Zabezpieczenia grupa I (A) Zabezpieczenia grupa II (A)

1 Element grzejny parownika 2000 W/230 V ZH-104 1 2 Zbiornik na wodê zmontowany ZH-70 (D29SE: ZSN-242) 1 3 Rurka odprowadzaj±ca wodê ZH-110 1 4 Spust 1/4 ZH-130 1 5 Ogranicznik przegrzania ZSK-764 1 6 Termostat 110 °C ZSN-250 1 7 Czasza ze steatytu ø75/50 T7C-T9C ø46/36 KV50SE-KV90SE ZSS-505 ZH-205

8 Przeka¼nik K2 ZSF-730 1 9 Zawór elektromagnetyczny WI-08102/A ZSS-610 1 Zalecamy korzystanie wyłącznie z części zamiennychoferowanych przez producenta.
