INSTRUKCJA OBSŁUGI Variant S2520L HARVIA

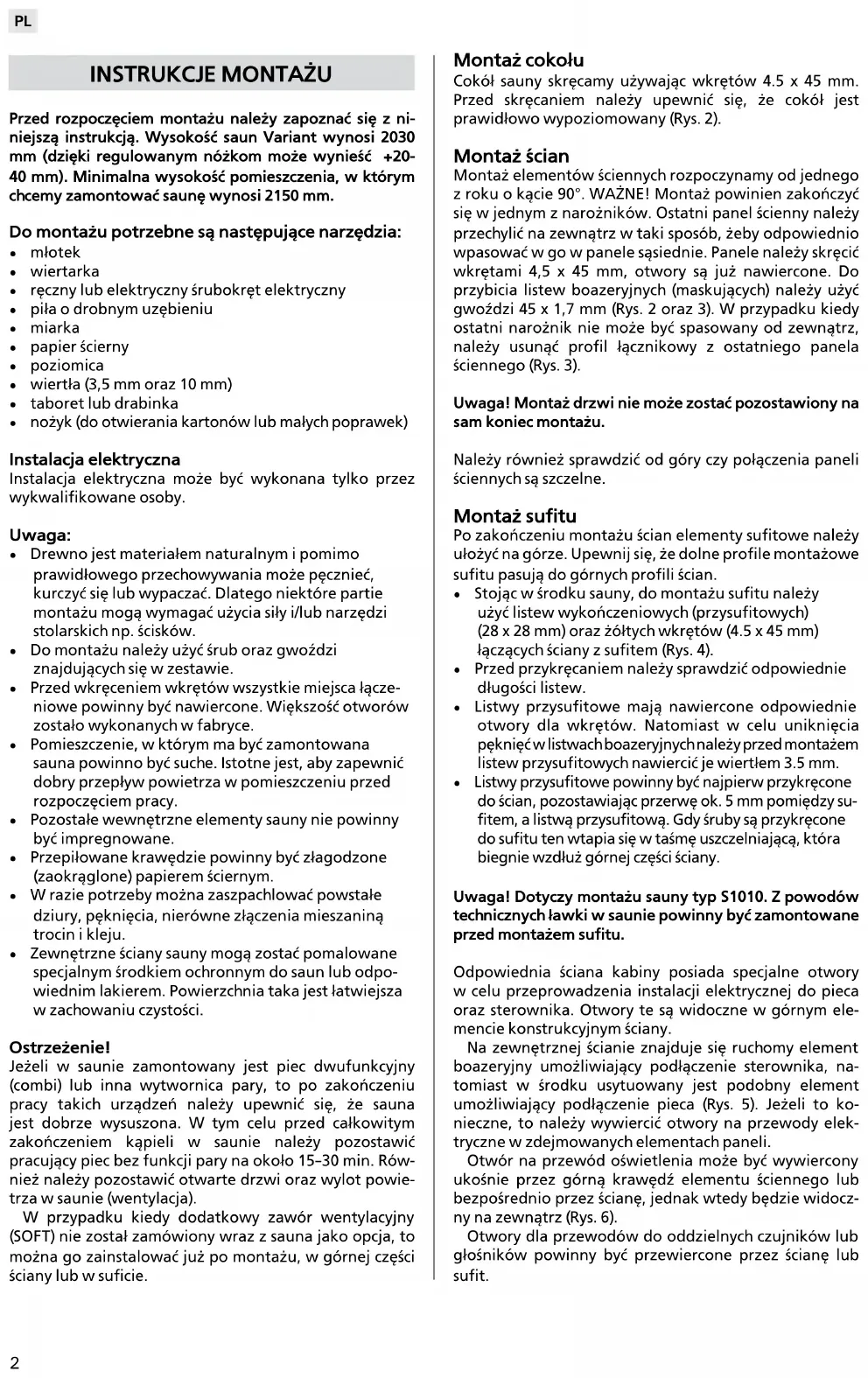

Przed rozpoczêciem monta¿u nale¿y zapoznaæ siê z ni- niejsz± instrukcj±. Wysoko¶æ saun Variant wynosi 2030 mm (dziêki regulowanym nó¿kom mo¿e wynie¶æ +20- 40 mm). Minimalna wysoko¶æ pomieszczenia, w którym chcemy zamontowaæ saunê wynosi 2150 mm. Do monta¿u potrzebne s± nastêpuj±ce narzêdzia:

• rêczny lub elektryczny ¶rubokrêt elektryczny

• wiert³a (3,5 mm oraz 10 mm)

• taboret lub drabinka

• no¿yk (do otwierania kartonów lub ma³ych poprawek) Instalacja elektryczna Instalacja elektryczna mo¿e byæ wykonana tylko przez wykwalifikowane osoby. Uwaga:

• Drewno jest materia³em naturalnym i pomimo prawid³owego przechowywania mo¿e pêcznieæ, kurczyæ siê lub wypaczaæ. Dlatego niektóre partie monta¿u mog± wymagaæ u¿ycia si³y i/lub narzêdzi stolarskich np. ¶cisków.

• Do monta¿u nale¿y u¿yæ ¶rub oraz gwo¼dzi znajduj±cych siê w zestawie.

• Przed wkrêceniem wkrêtów wszystkie miejsca ³±cze- niowe powinny byæ nawiercone. Wiêkszo¶æ otworów zosta³o wykonanych w fabryce.

• Pomieszczenie, w którym ma byæ zamontowana sauna powinno byæ suche. Istotne jest, aby zapewniæ dobry przep³yw powietrza w pomieszczeniu przed rozpoczêciem pracy.

• Pozosta³e wewnêtrzne elementy sauny nie powinny byæ impregnowane.

• Przepi³owane krawêdzie powinny byæ z³agodzone (zaokr±glone) papierem ¶ciernym.

• W razie potrzeby mo¿na zaszpachlowaæ powsta³e dziury, pêkniêcia, nierówne z³±czenia mieszanin± trocin i kleju.

• Zewnêtrzne ¶ciany sauny mog± zostaæ pomalowane specjalnym ¶rodkiem ochronnym do saun lub odpo- wiednim lakierem. Powierzchnia taka jest ³atwiejsza w zachowaniu czysto¶ci. Ostrze¿enie! Je¿eli w saunie zamontowany jest piec dwufunkcyjny (combi) lub inna wytwornica pary, to po zakoñczeniu pracy takich urz±dzeñ nale¿y upewniæ siê, ¿e sauna jest dobrze wysuszona. W tym celu przed ca³kowitym zakoñczeniem k±pieli w saunie nale¿y pozostawiæ pracuj±cy piec bez funkcji pary na oko³o 15–30 min. Rów- nie¿ nale¿y pozostawiæ otwarte drzwi oraz wylot powie- trza w saunie (wentylacja). W przypadku kiedy dodatkowy zawór wentylacyjny (SOFT) nie zosta³ zamówiony wraz z sauna jako opcja, to mo¿na go zainstalowaæ ju¿ po monta¿u, w górnej czê¶ci ¶ciany lub w suficie. Monta¿ coko³u Cokó³ sauny skrêcamy u¿ywaj±c wkrêtów 4.5 x 45 mm. Przed skrêcaniem nale¿y upewniæ siê, ¿e cokó³ jest prawid³owo wypoziomowany (Rys. 2). Monta¿ ¶cian Monta¿ elementów ¶ciennych rozpoczynamy od jednego z roku o k±cie 90°. WA¯NE! Monta¿ powinien zakoñczyæ siê w jednym z naro¿ników. Ostatni panel ¶cienny nale¿y przechyliæ na zewn±trz w taki sposób, ¿eby odpowiednio wpasowaæ w go w panele s±siednie. Panele nale¿y skrêciæ wkrêtami 4,5 x 45 mm, otwory s± ju¿ nawiercone. Do przybicia listew boazeryjnych (maskuj±cych) nale¿y u¿yæ gwo¼dzi 45 x 1,7 mm (Rys. 2 oraz 3). W przypadku kiedy ostatni naro¿nik nie mo¿e byæ spasowany od zewn±trz, nale¿y usun±æ profil ³±cznikowy z ostatniego panela ¶ciennego (Rys. 3). Uwaga! Monta¿ drzwi nie mo¿e zostaæ pozostawiony na sam koniec monta¿u. Nale¿y równie¿ sprawdziæ od góry czy po³±czenia paneli ¶ciennych s± szczelne. Monta¿ sufitu Po zakoñczeniu monta¿u ¶cian elementy sufitowe nale¿y u³o¿yæ na górze. Upewnij siê, ¿e dolne profile monta¿owe sufitu pasuj± do górnych profili ¶cian.

• Stoj±c w ¶rodku sauny, do monta¿u sufitu nale¿y u¿yæ listew wykoñczeniowych (przysufitowych) (28 x 28 mm) oraz ¿ó³tych wkrêtów (4.5 x 45 mm) ³±cz±cych ¶ciany z sufitem (Rys. 4).

• Przed przykrêcaniem nale¿y sprawdziæ odpowiednie d³ugo¶ci listew.

• Listwy przysufitowe maj± nawiercone odpowiednie otwory dla wkrêtów. Natomiast w celu unikniêcia pêkniêæ w listwach boazeryjnych nale¿y przed monta¿em listew przysufitowych nawierciæ je wiert³em 3.5 mm.

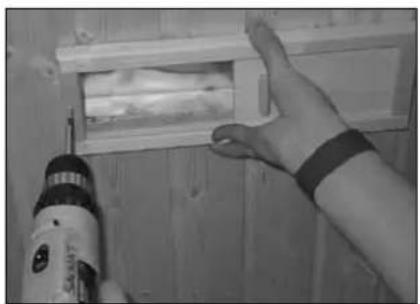

• Listwy przysufitowe powinny byæ najpierw przykrêcone do ¶cian, pozostawiaj±c przerwê ok. 5 mm pomiêdzy su- fitem, a listw± przysufitow±. Gdy ¶ruby s± przykrêcone do sufitu ten wtapia siê w ta¶mê uszczelniaj±c±, która biegnie wzd³u¿ górnej czê¶ci ¶ciany. Uwaga! Dotyczy monta¿u sauny typ S1010. Z powodów technicznych ³awki w saunie powinny byæ zamontowane przed monta¿em sufitu. Odpowiednia ¶ciana kabiny posiada specjalne otwory w celu przeprowadzenia instalacji elektrycznej do pieca oraz sterownika. Otwory te s± widoczne w górnym ele- mencie konstrukcyjnym ¶ciany. Na zewnêtrznej ¶cianie znajduje siê ruchomy element boazeryjny umo¿liwiaj±cy pod³±czenie sterownika, na- tomiast w ¶rodku usytuowany jest podobny element umo¿liwiaj±cy pod³±czenie pieca (Rys. 5). Je¿eli to ko- nieczne, to nale¿y wywierciæ otwory na przewody elek- tryczne w zdejmowanych elementach paneli. Otwór na przewód o¶wietlenia mo¿e byæ wywiercony uko¶nie przez górn± krawêd¼ elementu ¶ciennego lub bezpo¶rednio przez ¶cianê, jednak wtedy bêdzie widocz- ny na zewn±trz (Rys. 6). Otwory dla przewodów do oddzielnych czujników lub g³o¶ników powinny byæ przewiercone przez ¶cianê lub sufit.PL

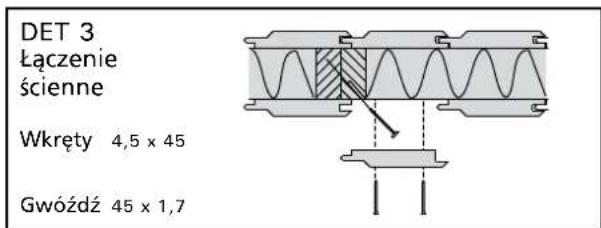

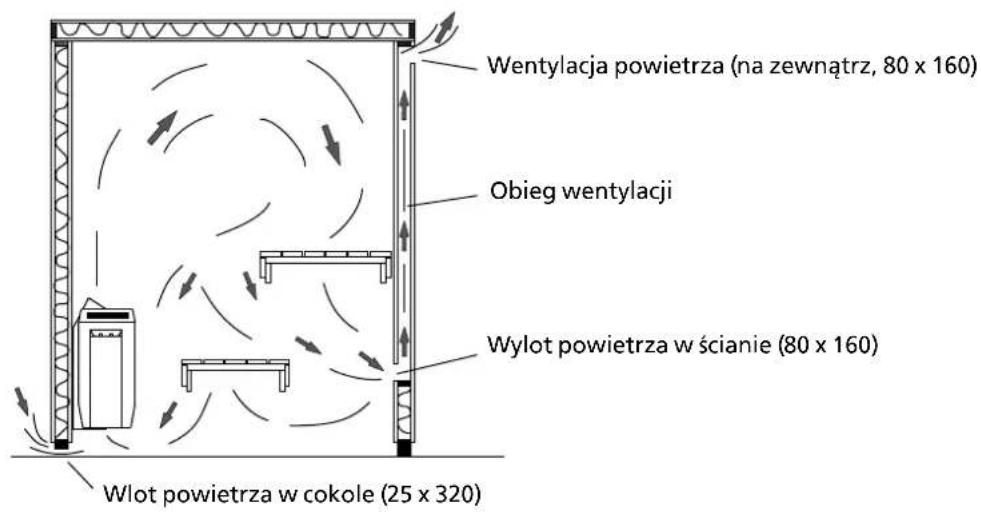

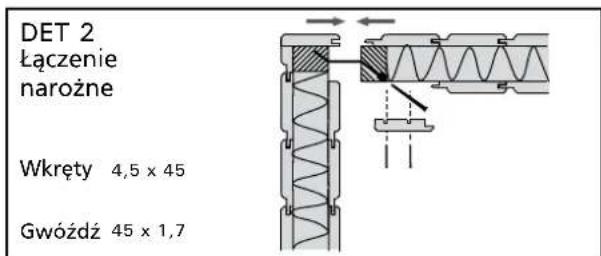

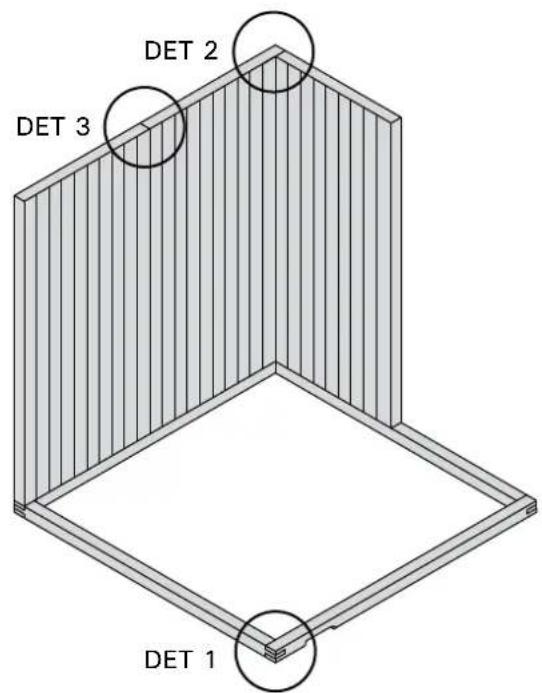

Wlot powietrza w cokole (25 x 320) Wentylacja powietrza (na zewn±trz, 80 x 160) Obieg wentylacji Wylot powietrza w ¶cianie (80 x 160) Rysunek 1. Rozwi±zanie wentylacji w saunie Rysunek 2. Monta¿ listew wykoñczeniowych, zewnêtrznych Patrz Rys. 5. Przed monta¿em listew wykoñczeniowych (15 x 90) nale¿y upewniæ siê, ¿e przewody pod³±czeniowe pieca i o¶wietlenia zosta³y przeprowadzone i pod³±czone poprawnie. Zacznij od przykrêcenia drewnianych kawa³ków uzupe³niaj±cych, pod listwami wykoñczeniowymi. Do ich zamontowania u¿yj wkrêtów 4.5 x 60 mm. Kawa³ki uzupe³niaj±ce nale¿y przykrêcaæ co oko³o 500–600 mm. Koñcowe na danej ¶cianie kawa³ki uzupe³niaj±ce powinny byæ przykrêcone jak najbli¿ej rogów b±d¼ k±tów kabiny. Dotnij listwy wykoñczeniowe do odpowiednich d³ugo¶ci. Do ich przykrêcenia u¿yj wkrêtów 3.2 x 45 mm. DET 1 DET 2 DET 3 4,5 x 4545 x 1,74,5 x 4545 x 1,74,5 x 45 DET 1 DET 3 DET 2 Cokó³ £±czenie naro¿ne £±czenie ¶cienne Wkrêty Gwó¼d¼ Wkrêty Gwó¼d¼ WkrêtPL

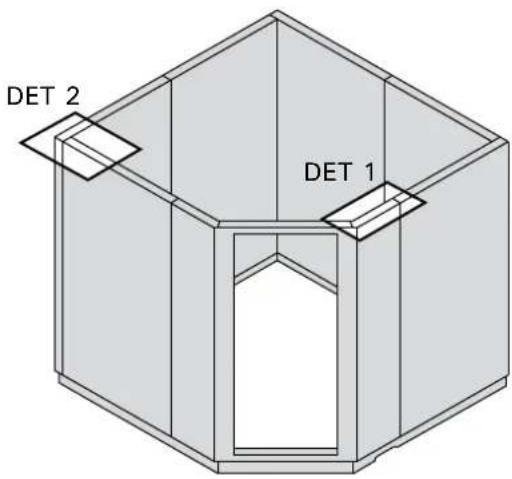

Rysunek 5. DET 2 DET 1 DET 2 DET 1 1,7 x 45 mm4,5 x 45 mm Ostatni naro¿nik Ostatnie po³aczenie Rysunek 3. 4,5 x 45 mm 4,5 x 45 mm 5 mm 0 mm

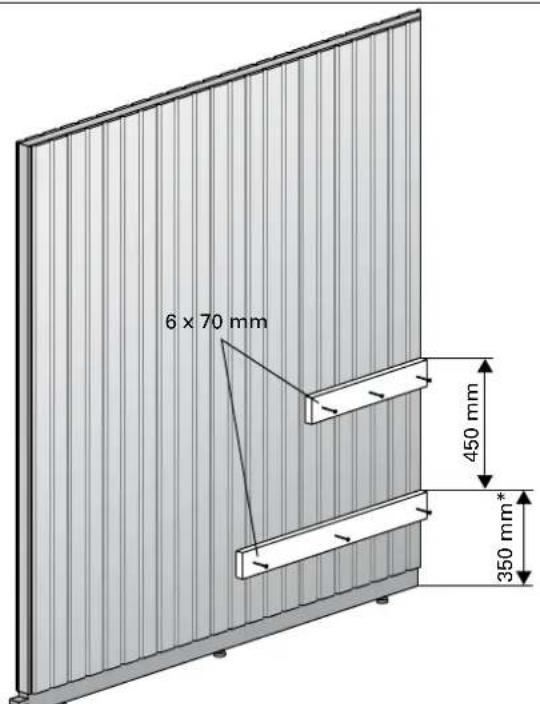

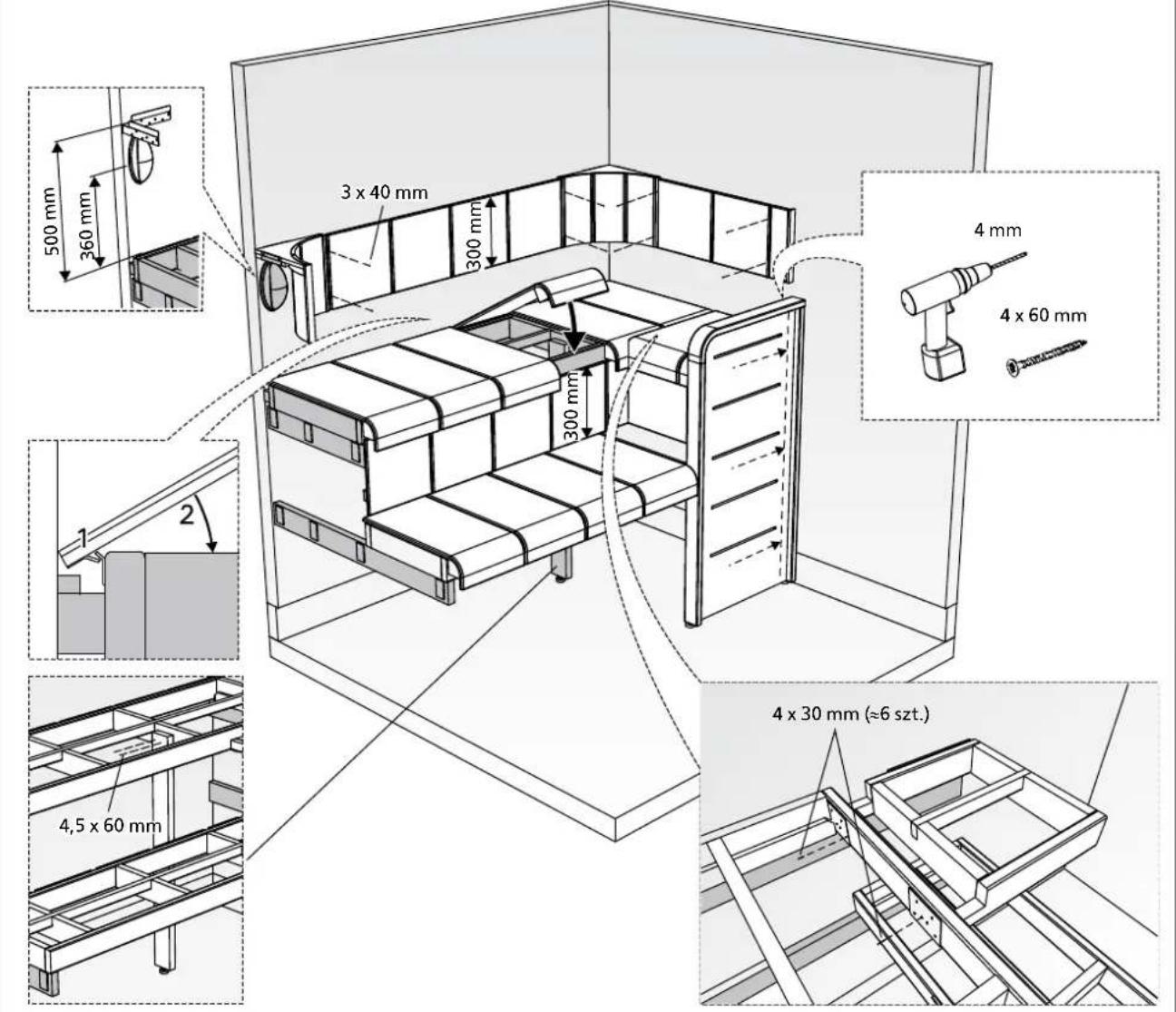

Monta¿ ³aw Przykrêæ podparcia ³awy (32 x 90 mm) u¿ywaj±c wkrêtów 6 x 70 mm. Rys. 7. Uwaga! Przed przykrêceniem górnej ³awy L (krótszej) nale¿y oprzeæ na podparciach ni¿sz± ³awê. W przeciw- nym razie w pó¼niejszej fazie monta¿u mo¿e byæ zbyt ma³o miejsca na monta¿ dolnej ³awy. Pozosta³e informacje Do przykrêcenia zasuwki I kratki wentylacyjnej u¿yj wkrêtów 4.5 x 45 mm. Zamocuj klakê do drzwi oraz os³onê pieca zgodnie z do³±czon± instrukcj±. Rysunek 6. Umiejscowienie lampy oraz os³ony 450 mm 350 mm* 6 x 70 mm Rysunek 7. *) Uwaga! Wysoko¶æ ³awy w saunach specjalnych musi byæ zweryfikowana z rysunkiem. Uwaga! Je¿eli zamierzasz zamontowaæ piec wisz±cy na ¶cianie z oknem to najpierw nale¿y zamontowaæ do³±czone drewniane podpory. Nastêpnie do podpór za- mocuj piec. Uwaga! Zda¿a siê, ¿e skrzyd³o drzwi nie pasuje po ca³ej d³ugo¶ci do futryny. Najczê¶ciej jest to wynikiem przesuniêcia siê dolnego coko³u sauny podczas ca³ego monta¿u. Nale¿y delikatnie skorygowaæ ewentualne odstêpstwa od prawid³owego ustawienia poprzez deli- katne przesuwanie ca³ej kabiny, po ziemi i w odpowied- nim kierunku.

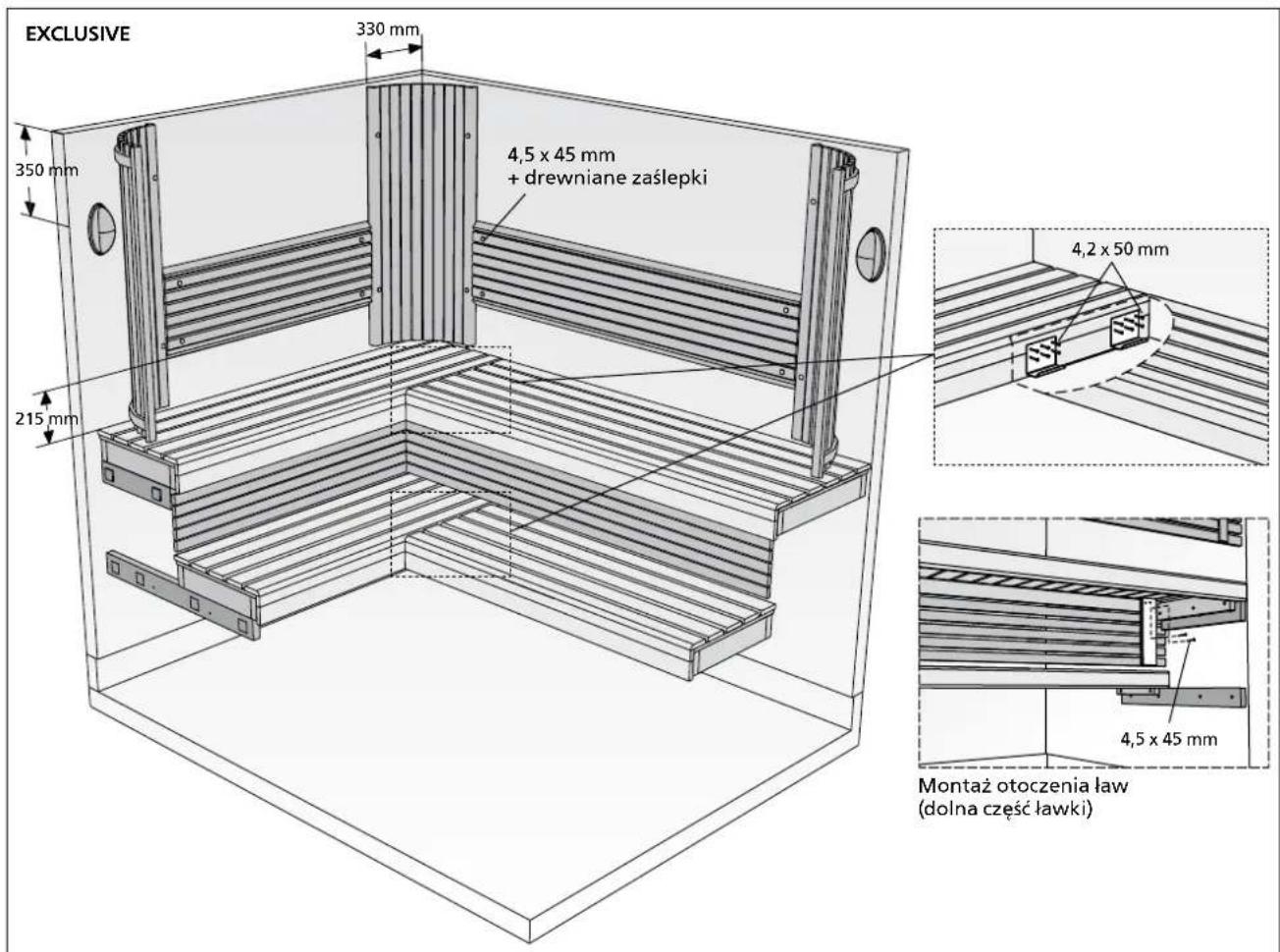

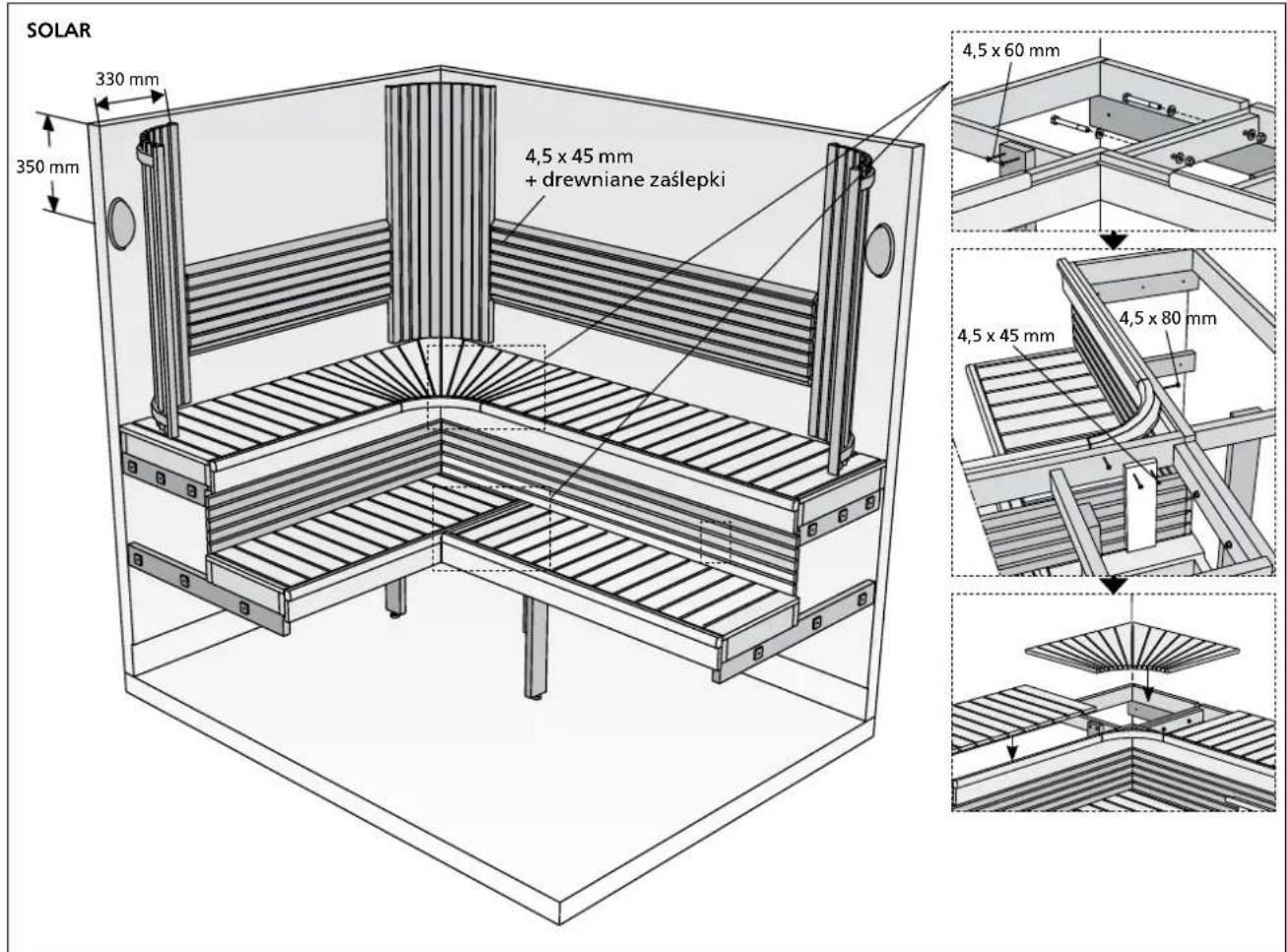

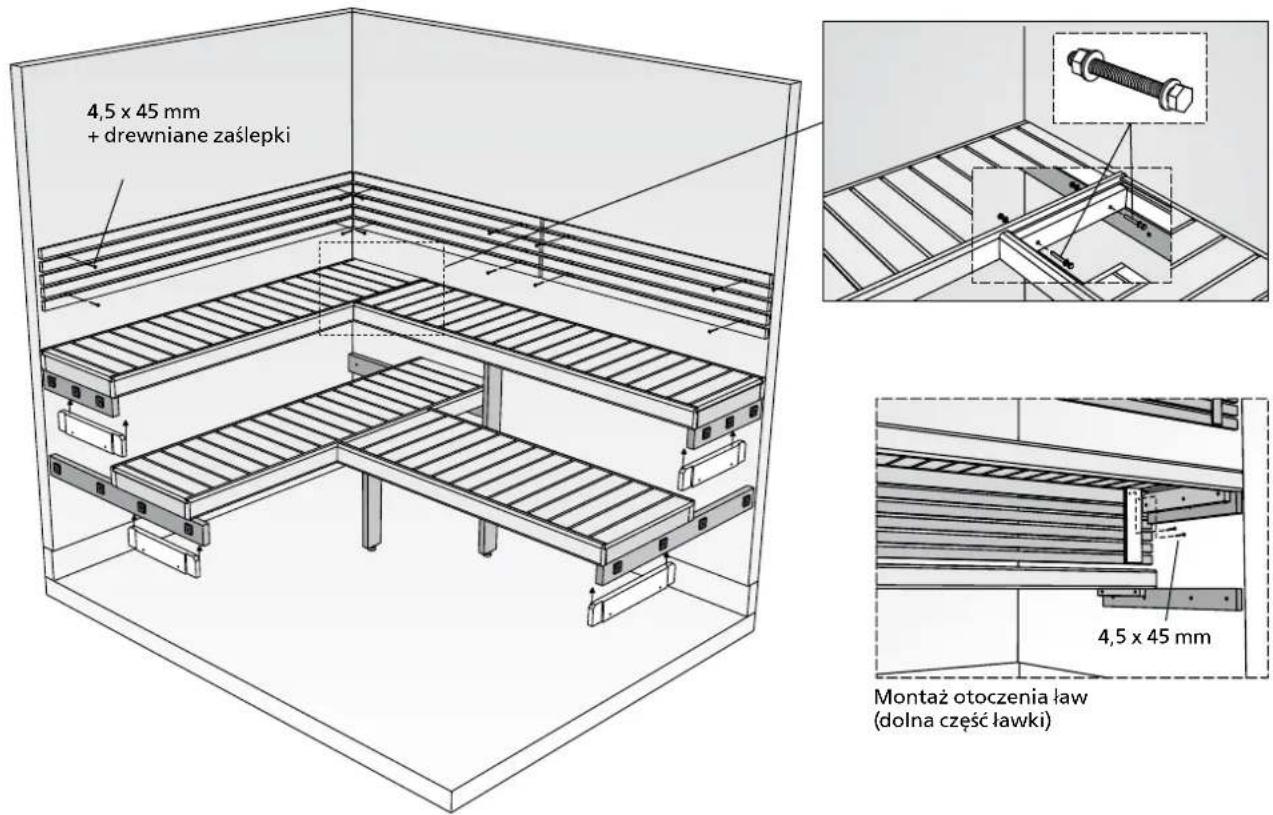

Rysunek 8a. 4,5 x 45 mm + drewniane za¶lepki 4,5 x 45 mm FORMULA Rysunek 8b. EXCLUSIVE 350 mm330 mm215 mm 4,5 x 45 mm + drewniane za¶lepki 4,5 x 45 mm Monta¿ otoczenia ³aw (dolna czê¶æ ³awki) 4,2 x 50 mm Monta¿ otoczenia ³aw (dolna czê¶æ ³awki)PL

INSTALACJA LAMPY W SAUNIE

Ka¿da sauna wyposa¿ona jest w specjaln± lampê do sauny. Zaleca siê zainstalowanie lampy w saunie, chocia¿ nie jest to wymagane. Szczególnie w przypadku kiedy przez drzwi szklane wpada du¿o ¶wiat³a z s±siedniego pomieszczenia. Je¿eli Twoja sauna wyposa¿ona jest w oddzieln± jednostkê steruj±c± o¶wietleniem i lampa ma byæ za- instalowana w saunie to nale¿y postêpowaæ wed³ug poni¿szych wytycznych:

• Lampa powinna byæ pod³±czona do o¶wietleniowej instalacji elektrycznej budynku i byæ pod³±czona do oddzielnego wy³±cznika. Wy³±cznik powinien byæ zainstalowany na zewn±trz sauny, zgodnie z przepisami elektrycznymi IEE.
• Napiêcie: 230/240 V, 1 faza• ¯arówka: typ E14, zalecana moc 25–40 W (max. 40 W). ¯arówka nie jest dostarczana z lamp±.
• Przekrój kabla zasilaj±cego: 2 x 1.5 mm

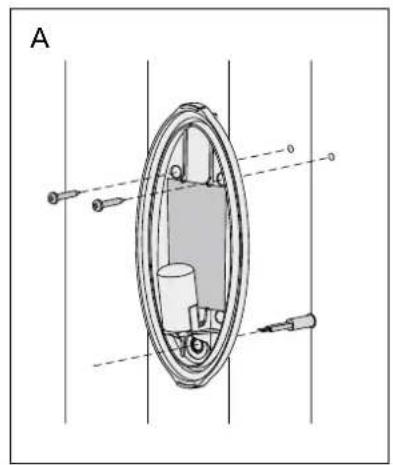

, odporno¶æ na temperaturê min. 70 °C. Je¿eli to konieczne to nale¿y wywierciæ dziurê w ¶cianie drewnianej w celu przeprowadzenia kabla. Poni¿sze zdjêcia obrazuj± w jaki sposób nale¿y dokonaæ pod³±czeñ elektrycznych: Uwaga! Pod³±czeñ elektrycznych mo¿e dokonywaæ tylko wykwalifikowany elektryk. Parametry elektryczne o¶wietlenia znajduj± siê na oprawie. Nale¿y dostosowaæ siê do tych oznaczeñ. Przed rozpoczêciem pod³±czania o¶wietlenia lub w trakcie serwisu nale¿y wy³±czyæ zasilanie. A B C D 200mm90mm 100mm TOP IP44 t 125 °C Max. 40 W E14 50 Hz SAS21060T
