Senlog CF9400C - Sauna HARVIA - Bezpłatna instrukcja obsługi

Typ produktu	Centrum sterowania sauną
Marka	Harvia
Model	Senlog CF9400C
Zasilanie	400 V 3N AC
Maksymalne obciążenie	9 kW
Obciążenie pieca na fazę	3 kW
Obciążenie parownika	3 kW
Stopień ochrony	IPX3
Maksymalny czas pracy	6 godzin
Zakres temperatury sauny	40 °C do 110 °C
Zakres wilgotności (parownik)	0 % do 100 % RH
Przełącznik oświetlenia/wentylacji	100 W maks.
Czujnik temperatury	Termistor NTC
Zabezpieczenie przed przegrzaniem	Tak, trwałe odcięcie
Miejsce instalacji	Poza sauną, suche miejsce
Min. temperatura otoczenia	>0 °C
Główne funkcje	Sterowanie ogrzewaniem, parownikiem, oświetleniem/wentylacją

Często zadawane pytania - Senlog CF9400C HARVIA

Jak zainstalować jednostkę sterującą Senlog CF9400C?

Zainstaluj jednostkę w suchym miejscu suchym poza sauną, w temperaturze >0 °C. Zdejmij pokrywę, przymocuj uchwyt ścienny trzema śrubami, a następnie zamontuj pokrywę z powrotem. Podłącz czujniki zgodnie z dostarczonym schematem.

Jak ustawić temperaturę sauny?

Obróć przełącznik temperatury zgodnie z ruchem wskazówek zegara z pozycji OFF. Położenie określa temperaturę między 40 °C a 110 °C. Wartość wilgotności może ograniczać maksymalną temperaturę.

Jak używać parownika do nawilżania?

Obróć przełącznik wilgotności zgodnie z ruchem wskazówek zegara z OFF. Parownik aktywuje się po 15 minutach. Położenie kontroluje wilgotność od 0 do 100% i ogranicza maksymalną temperaturę.

Co zrobić w przypadku komunikatu o błędzie?

Sprawdź tabelę 1 w instrukcji, aby zidentyfikować błąd. W przypadku awarii zabezpieczenie przed przegrzaniem trwale odcina zasilanie. Skontaktuj się z elektrykiem.

Gdzie zainstalować czujnik temperatury?

Zamontuj czujnik na ścianie sauny, nad piecem, w centralnej osi pionowej, w odległości 100 mm od sufitu. Zachowaj minimalne odległości.

Czy mogę zatopić jednostkę sterującą?

Nie, jednostka nie może być zatopiona w ścianie. Musi pozostać wystająca dla prawidłowego chłodzenia.

Jak zdjąć pokrywę jednostki?

Najpierw zdejmij pokrętło regulacyjne, ciągnąc je. Włóż śrubokręt w otwór pod jednostką, aby otworzyć pokrywę, a następnie pociągnij dolną krawędź.

Jak wyłączyć ogrzewanie?

Obróć przełącznik temperatury w pozycję OFF. Po sesji ustaw główny przełącznik w pozycji OFF.

Jaki jest maksymalny czas pracy?

Jednostka pracuje nieprzerwanie przez maksymalnie 6 godzin, po czym automatycznie się wyłącza.

Jak konserwować jednostkę sterującą?

Utrzymuj jednostkę w czystości i suchości. Nie używaj agresywnych środków. Okresowo sprawdzaj połączenia i stan czujników.

INSTRUKCJA OBSŁUGI Senlog CF9400C HARVIA

Poniższa instrukcja instalacji i obsługi sterownika Senlog skierowana jest do osób posiadających saunę (piec i sterownik), osób odpowiedzialnych za funkcjonowanie sauny (pieca i sterownika) jak i dla monterów oraz elektryków. Instrukcja ta powinna być przekazana właścicielowi sauny (pieca i sterownika) lub osobie odpowiedzialnej za prawidłowe funkcjonowanie sauny (pieca i sterownika).

STEROWNIK HARVIA SENLOG CF9C

Sterownik ten jest przeznaczony do sterowania i kontrolowania elektrycznych pieców do saun. Nie powinien być używany do innych celów.

Gratulujemy dokonania znakomitego wyboruł

SPIS TREŚCI

1. HARVIA SENLOG CF9C 3

1.1.Ogólne 3

1.2. Dane techniczne ....3

1. INSTRUKCJA UŻYTKOWANIA STEROWNIKA ...... 4

2. INSTRUKCJA MONTAŻU STEROWNIKA ...... 6

3.1. Demontaż płyty górnej sterownika ......6

3.2. Montaż urządzenia na ścianie ......6

3.3. Montaż skrzynek czujników......6

1. CZĘŚCI ZAMIENNE....8

HARVIA

P.O.Box 12

Teollisuustie 1-7

40951 Muurame

FINLAND

[phone]

[e-mail]

EAC

Sterownik Harvia Senlog CF9C służy do sterowania elektrycznym piecem do sauny i generatorem pary bądź piecem Combi, który posiada wbudowany generator pary.

Komponenty czujnika pozwalają monitorować działanie sterownika. Do wykrywania temperatury służy termistor NTC. W przypadku awarii bezpiecznik termiczny trwale odłączy zasilanie pieca.

Sterownik wyposażony jest w czujnik temperatury, który należy podłączyć do sterownika zgodnie z instrukcją. Sprawdź, czy czujnik temperatury znajduje się w miejscu wskazanym w instrukcji montażu i użytkowania pieca.

1.2. Dane techniczne

• Zasilanie: 400 V, 3-fazowe, AC
- Moc: maks. 9 kW
- Moc zasilania pieca: U, V, W - 3 kW/fazę
• Moc zasilania generatora pary: W1 3 kW

W oraz W1 zmieniają się kolejno, gdy sterowniki generatora pary i pieca są w użyciu.

• Stopień ochrony: IPX3, przy montażu w suchym miejscu poza sauna i łazienką
  • Domyślny czas pracy: 6 godz.

- Regulator temperatury: - Sauna: 40 °C–110°C - Generator pary: ustawienia wilgotności mają wpływ na maksymalną temperaturę panującą w saunie.

- Ustawienia wilgotności: wilgotność względna 0%-100% przy maksymalnej temperaturze

- Czujnik: czujnik temperatury, bezpiecznik termiczny

- Włącznik światła/włącznik klimatyzacji: maks. 100 W

- Wykrywanie i usuwanie usterek: zob. tabela 1.

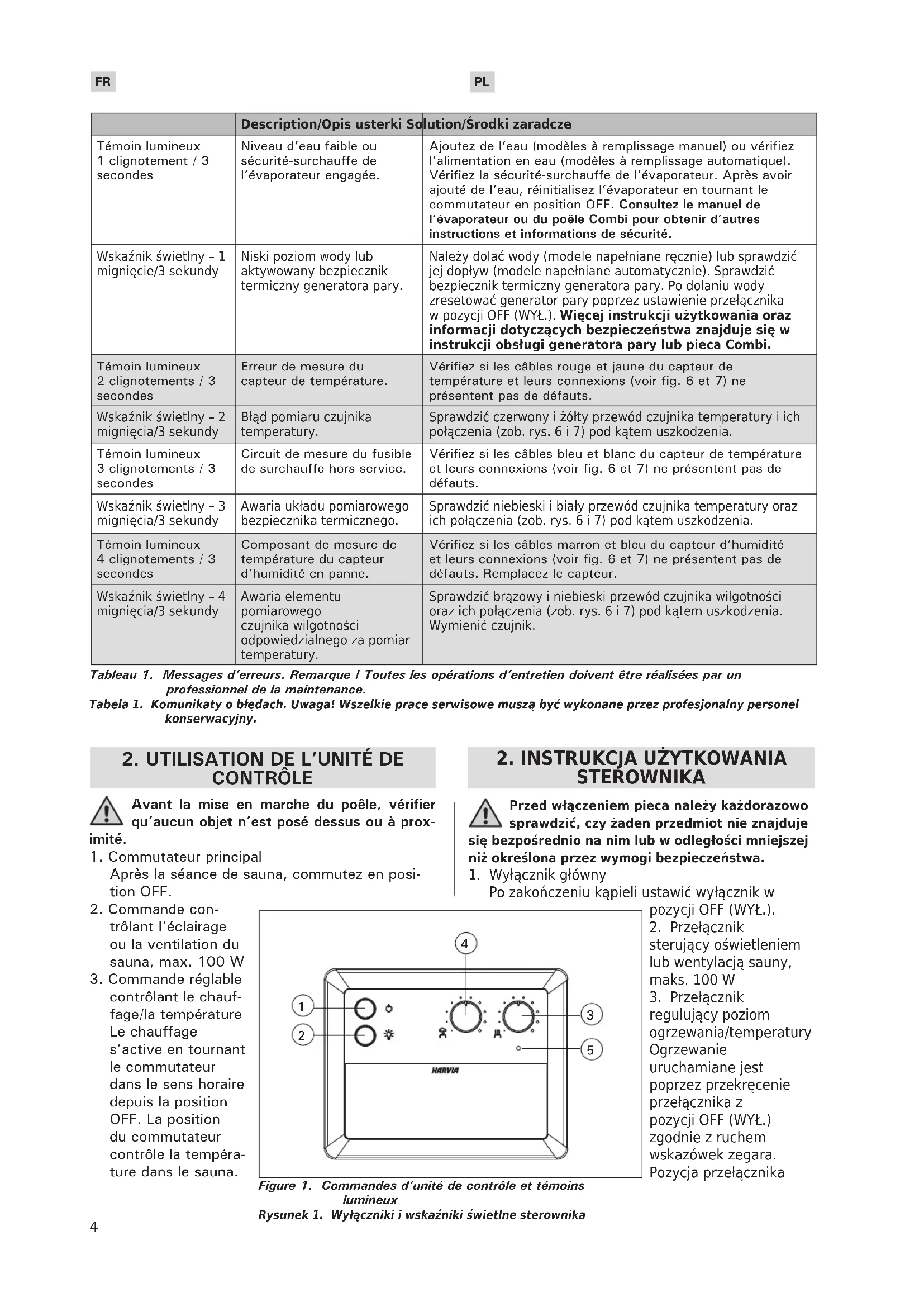

	Description/Opis usterki Solution/Środki zaradcze
Témoin lumineux 1 clignotement / 3 secondes	Niveau d'eau faible ou sécurité-surchauffe de l'évaporateur engagée.	Ajoutez de l'eau (modèles à remplissage manuel) ou vérifiez l'alimentation en eau (modèles à remplissage automatique). Vérifiez la sécurité-surchauffe de l'évaporateur. Après avoir ajouté de l'eau, réinitialisez l'évaporateur en tournant le commutateur en position OFF. Consultez le manuel de l'évaporateur ou du poêle Combi pour obtenir d'autres instructions et informations de sécurité.
Wskaźnik świetlny - 1 mignięcie/3 sekundy	Niski poziom wody lub aktywowany bezpiecznik termiczny generatora pary.	Należy dolać wody (modele napełniane ręcznie) lub sprawdzić jej dopływ (modele napełniane automatycznie). Sprawdzić bezpiecznik termiczny generatora pary. Po dolaniu wody zresetować generator pary poprzez ustawienie przełącznika w pozycji OFF (WYŁ.). Wiecej instrukcji użytkowania oraz informacji dotyczących bezpieczeństwa znajduje się w instrukcji obsługi generatora pary lub pieca Combi.
Témoin lumineux 2 clignotements / 3 secondes	Erreur de mesure du capteur de température.	Vérifiez si les câbles rouge et jaune du capteur de température et leurs connexions (voir fig. 6 et 7) ne présentent pas de défauts.
Wskaźnik świetlny - 2 mignięcia/3 sekundy	Błąd pomiaru czujnika temperatury.	Sprawdzić czerwony i żółty przewód czujnika temperatury i ich połączenia (zob. rys. 6 i 7) pod kątem uszkodzenia.
Témoin lumineux 3 clignotements / 3 secondes	Circuit de mesure du fusible de surchauffe hors service.	Vérifiez si les câbles bleu et blanc du capteur de température et leurs connexions (voir fig. 6 et 7) ne présentent pas de défauts.
Wskaźnik świetlny - 3 mignięcia/3 sekundy	Awaria układu pomiarowego bezpiecznika termicznego.	Sprawdzić niebieski i biały przewód czujnika temperatury oraz ich połączenia (zob. rys. 6 i 7) pod kątem uszkodzenia.
Témoin lumineux 4 clignotements / 3 secondes	Composant de mesure de température du capteur d'humidité en panne.	Vérifiez si les câbles marron et bleu du capteur d'humidité et leurs connexions (voir fig. 6 et 7) ne présentent pas de défauts. Remplacez le capteur.
Wskaźnik świetlny - 4 mignięcia/3 sekundy	Awaria elementu pomiarowego czujnika wilgotności odpowiedzialnego za pomiar temperatury.	Sprawdzić brązowy i niebieski przewód czujnika wilgotności oraz ich połączenia (zob. rys. 6 i 7) pod kątem uszkodzenia. Wymienić czujnik.

Tableau 1. Messages d'erreurs. Remarque ! Toutes les opérations d'entretien doivent être réalisées par un professionnel de la maintenance.
Tabela 1. Komunikaty o błędach. Uwaga! Wszelkie prace serwisowe muszą być wykonane przez profesjonalny personel konserwacyjny.

2. UTILISATION DE L'UNITÉ DE CONTRÔLE

2. INSTRUKCJA UŻYTKOWANIA STEROWNIKA

Przed włączeniem pieca należy każdorazowo sprawdzić, czy żaden przedmiot nie znajduje się bezpośrednio na nim lub w odległości mniejszej niż określona przez wymogi bezpieczeństwa.

1. Wyłącznik główny Po zakończeniu kąpieli ustawić wyłącznik w ______ pozycji OFF (WYŁ.).

2. Przełącznik sterujący oświetleniem lub wentylacją sauny, maks. 100 W

3. Przełącznik regulujący poziom ogrzewania/temperatury Ogrzewanie uruchamiane jest poprzez przekręcenie przełącznika z pozycji OFF (WYŁ.) zgodnie z ruchem wskazówek zegara. Pozycja przełącznika

Rysunek 1. Wyłączniki i wskaźniki świetlne sterownika

reguluje poziom temperatury w saunie. W celu wyłączenia ogrzewania należy ustawić przełącznik z powrotem w pozycji OFF (WYŁ.). Uwaga! Ustawiona wartość wilgotności określi maksymalną temperaturę panującą w saunie bez względu na pozycję przełącznika temperatury.

1. Przełącznik regulujący pracę generatora pary/wilgotność

Generator pary uruchamiany jest poprzez przekręcenie przełącznika z pozycji OFF (WYŁ.) zgodnie z ruchem wskazówek zegara. Pozycja przełącznika reguluje poziom wilgotności w saunie. Ustawiony poziom wilgotności ogranicza maksymalną temperaturę panującą w saunie. Zob. rys. 2. W celu wyłączenia generatora pary należy ustawić przełącznik z powrotem w pozycji OFF (WYŁ.). Po włączeniu generatora pary rozpocznie on działanie zgodne z ustawioną pozycją przełącznika po 15 minutach.

1. Wskaźnik świetlny

2. Wskaźnik świeci: sterownik jest włączony i pracuje prawidłowo.

3. Wskaźnik nie świeci: sterownik lub jego zasilanie są wyłączone.
4. Komunikaty o błędach (tabela 1).

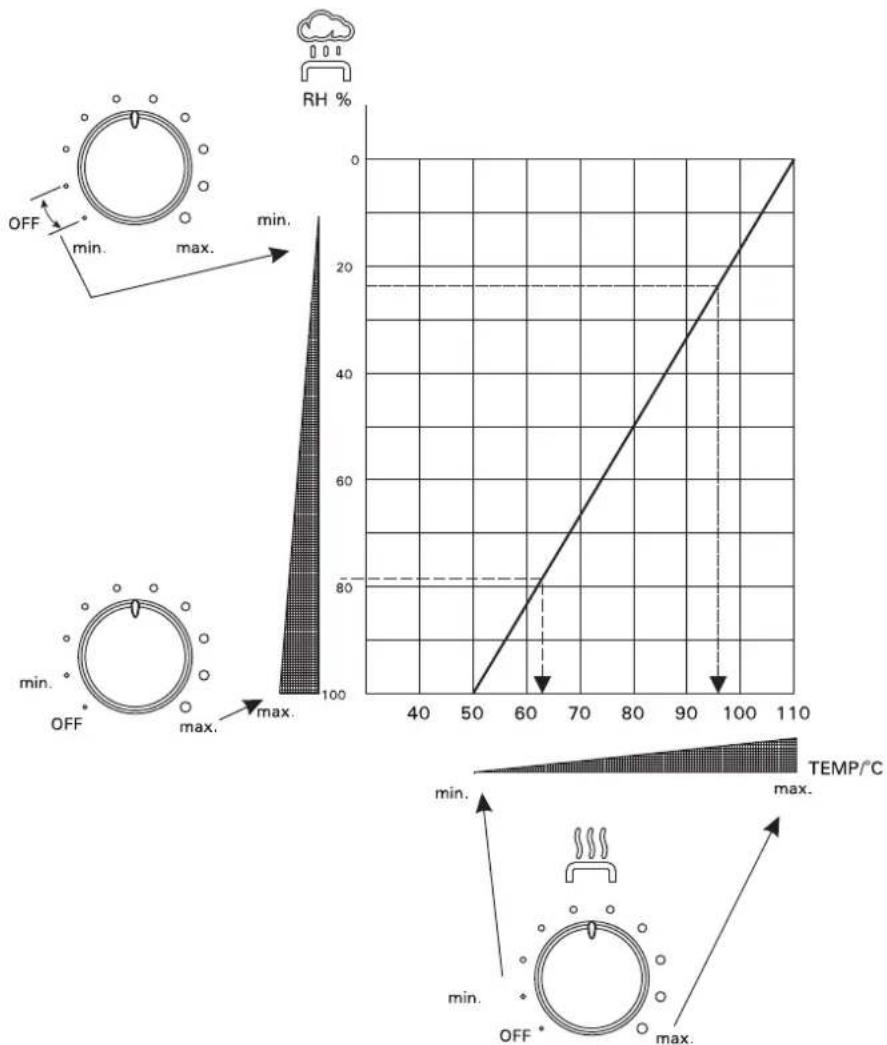

RH % 0 min. max. OFF min. max. 100 80 60 40 20 0 50 40 30 20 10 MAX. TEMP/°C min. max. OFF min. max. 110

Figure 2. La valeur d'humidité établie définira la température maximum dans le sauna. Rysunek 2. Ustawiona wartość wilgotności określi maksymalną temperaturę panującą w saunie.

3. INSTALLATION DE L'UNITÉ DE CONTRÔLE

Sterownik powinien zostać zamontowany w suchym miejscu poza kabiną parową (temperatura powietrza > +0 °C).

Uwaga! Nie wbudowywać sterownika w ścianę. Zob. rys. 3.

3.1. Demontaż płyty górnej sterownika

Przed zamontowaniem sterownika na ścianie zdjąć płytę górną. Zob. rys. 3.

1. Wyciągnąć pokrętło regulacyjne. Nie wyciągać innych elementów obsługowych.
2. Otworzyć pokrywę za pomocą śrubokrętu lub podobnego narzędzia. Wsunąć śrubokręt do otworu pod sterownikiem i nacisnąć.
3. Jednocześnie pociągnąć, trzymając dolną krawędź pokrywy.

3.2. Montaż urządzenia na ścianie

Na spodzie sterownika znajdują się otwory na trzy (3) śruby umożliwiające przymocowanie sterownika do ściany. Zob. rys. 5.

3.3. Montaż skrzynek czujników

Aby sterować piecami ściennymi Combi w sau-nie z poziomu sterownika, konieczny jest montaż podłączonego do sterownika czujnika temperatury.

Czujnik należy zamontować na tej ścianie sauny, do której przymocowany jest piec, pośrodku jego szerokości i 100 mm poniżej linii su tu. Zob. rys. 6, 7 i 10.

Figure 3. Montage de l'unité de commande Rysunek 3. Montaż sterownika

Figure 4. Retrait du couvercle de l'unité de contrôle Rysunek 4. Demontaż płyty górnej sterownika

2 mm Vis 1 wkręt 1 Vis 1&2 wkręt 1&2

Vis 1 wkret 1 Vis 2 wkret 2 Vis 3 wkret 3

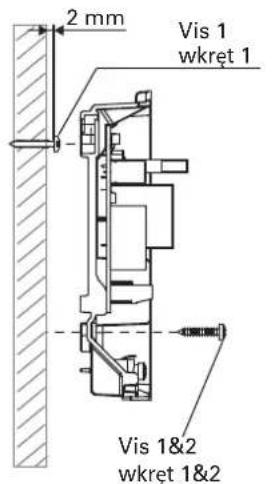

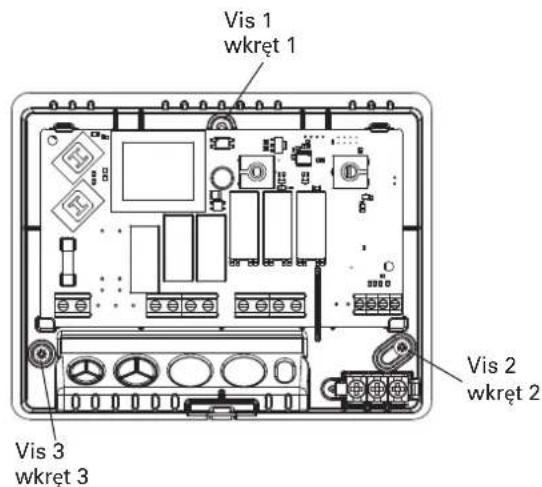

Figure 5. Fixation sur la paroi Rysunek 5. Mocowanie urządzenia do ściany

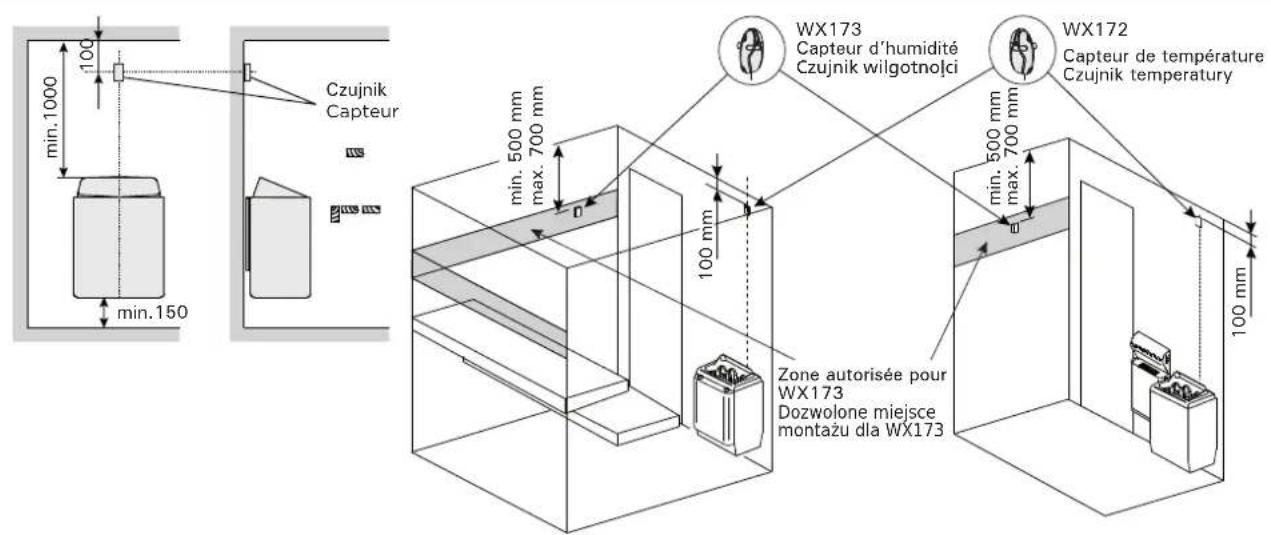

Figure 6. Emplacement des capteurs de température et d'humidité par rapport aux poêles en installation murale Rysunek 6. Umiejscowienie czujników temperatury i wilgotności względem pieców ściennych

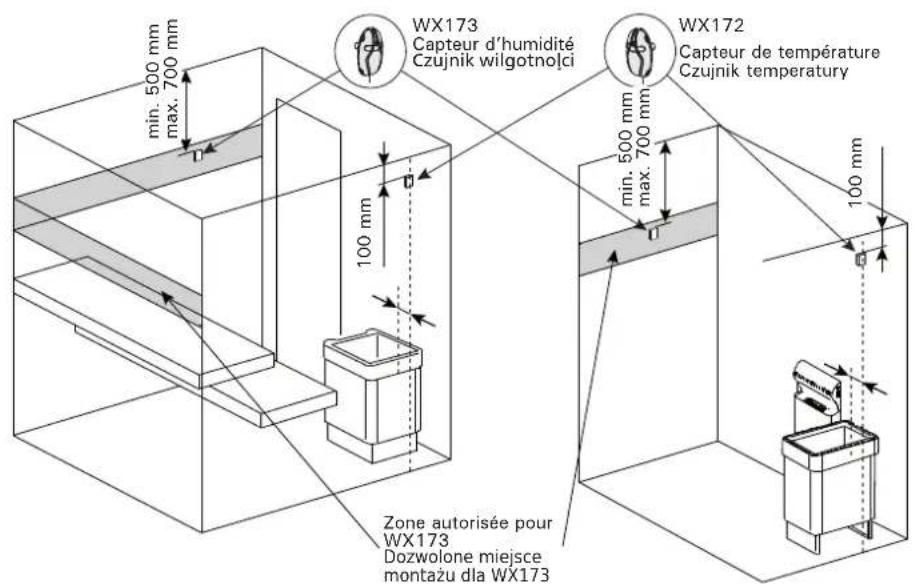

Figure 7. Emplacement des capteurs de température et d'humidité par rapport aux poêles en installation au sol Rysunek 7. Umiejscowienie czujników temperatury i wilgotności względem pieców podłogowych
    note right of A: Puissance des poêles Wyjście pieca kW
    note left of B: Evaporateur Generator pary Max 3 kW
    note right of C: Poêle Combi / Piec Combi
    note bottom of D: 0–6, <6–9
    note top of E: Eclairage Olwietlenie Max 100 W
    note bottom of F: Fusible bezpiecznik A
    note top of W: Fusible bezpiecznik mm²
    note bottom of X: Capteur de température Czujnik temperatur
    note top of Y: Capteur de température Czujnik temperatur
    note bottom of Z: Capteur de température Czujnik temperatur
    note top of AA: Boîte à bornes Skrzynka przyłączowa

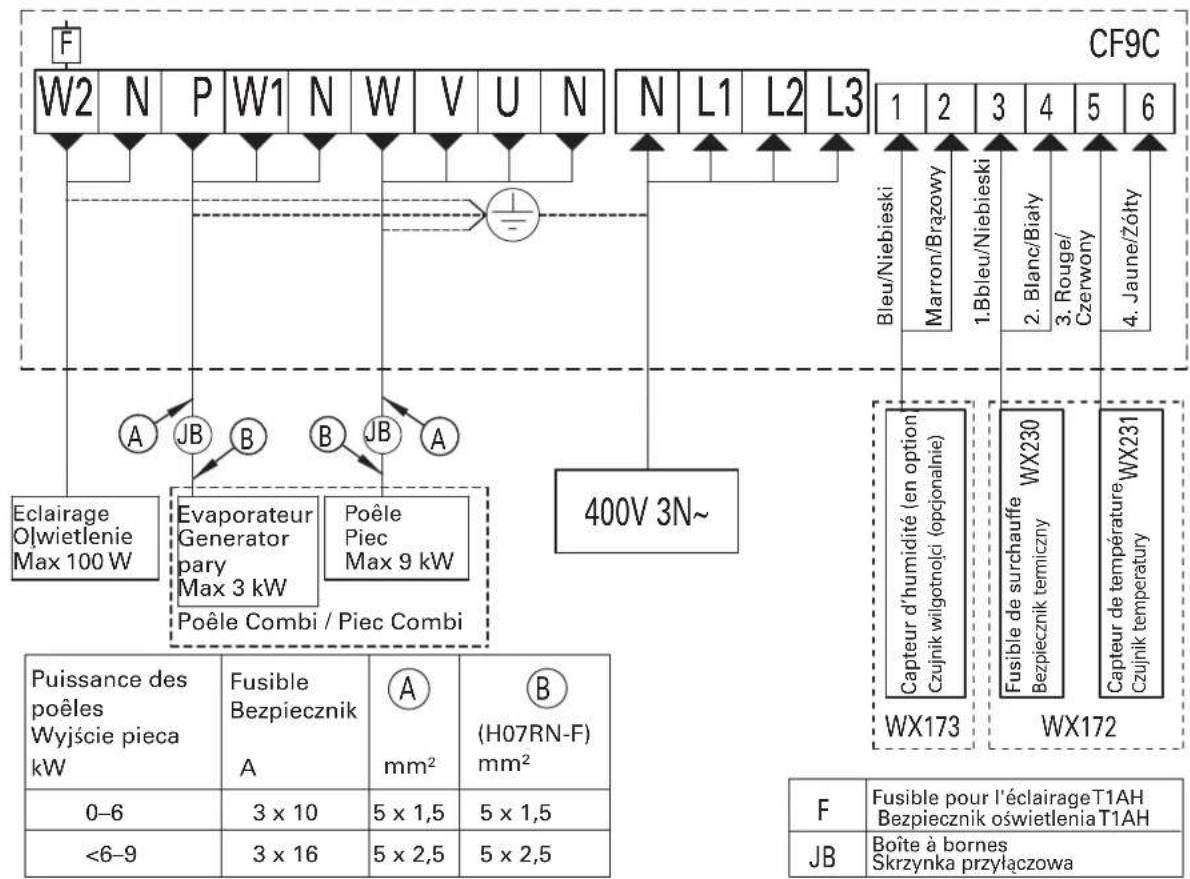

Figure 8. Raccords électriques des poêles, ainsi que de l'unité de contrôle CF9C Rysunek 8. Przyłącza elektryczne pieców i sterownika CF9C

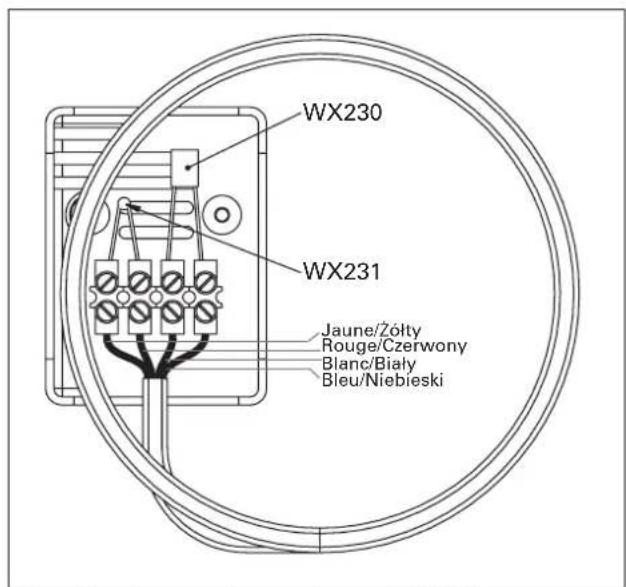

WX230 WX231 Jaune/Zółty Rouge/Czerwony Blanc/Biały Bleu/Niebieski

Figure 10. Distance minimale du capteur avec le conduit d'air Rysunek 10. Minimalna odległość czujnika od otworu wentylacyjnego

1. PIÈCES DÉTACHÉES
2. CZĘŚCI ZAMIENNE

1	Capteur de température	Czujnik temperatury	WX172
2	Fusible de surchauffe Bezpiecznik termiczny		WX230
3	Capteur d'humidité (en option)	Czujnik wilgotności (opcjonalnie)	WX173
4	Circuit imprimé	Płytka elektroniczna	WX112
5	Résistance/thermistance NCT	Rezystor/termistor NTC	WX231

Nous vous recommandons d'utiliser uniquement les pieces détachées du fabricant. Zalecamy korzystanie wyłącznie z części zamiennychoferowanych przez producenta.
