Senlog CF9400C - Sauna HARVIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Centre de contrôle pour sauna
Marque	Harvia
Modèle	Senlog CF9400C
Alimentation	400 V 3N CA
Charge maximale	9 kW
Charge poêle par phase	3 kW
Charge évaporateur	3 kW
Indice de protection	IPX3
Durée de fonctionnement maximale	6 heures
Plage de température sauna	40 °C à 110 °C
Plage d'humidité (évaporateur)	0 % à 100 % RH
Commutateur éclairage/ventilation	100 W max
Capteur de température	Thermistance NTC
Sécurité surchauffe	Oui, coupe définitive
Lieu d'installation	Hors sauna, endroit sec
Température ambiante min.	>0 °C
Fonctions principales	Contrôle du chauffage, de l'évaporateur, éclairage/ventilation

FOIRE AUX QUESTIONS - Senlog CF9400C HARVIA

Comment installer l'unité de contrôle Senlog CF9400C ?

Installez l'unité dans un endroit sec hors du sauna, à une température >0 °C. Retirez le couvercle, fixez le support mural avec trois vis, puis remontez le couvercle. Raccordez les capteurs selon le schéma fourni.

Comment régler la température du sauna ?

Tournez le commutateur de température dans le sens horaire depuis la position OFF. La position détermine la température entre 40 °C et 110 °C. La valeur d'humidité peut limiter la température maximale.

Comment utiliser l'évaporateur pour l'humidité ?

Tournez le commutateur d'humidité dans le sens horaire depuis OFF. L'évaporateur s'active après 15 minutes. La position contrôle l'humidité de 0 à 100 % et limite la température max.

Que faire en cas de message d'erreur ?

Consultez le tableau 1 de la notice pour identifier l'erreur. En cas de dysfonctionnement, la sécurité surchauffe coupe définitivement l'alimentation. Contactez un électricien.

Où installer le capteur de température ?

Montez le capteur sur la paroi du sauna, au-dessus du poêle, dans l'axe vertical central, à 100 mm du plafond. Respectez les distances minimales.

Puis-je encastrer l'unité de contrôle ?

Non, l'unité ne doit pas être encastrée dans la paroi. Elle doit rester en saillie pour un refroidissement correct.

Comment retirer le couvercle de l'unité ?

Retirez d'abord la molette de réglage en la tirant. Insérez un tournevis dans l'orifice sous l'unité pour ouvrir le couvercle, puis tirez le bord inférieur.

Comment éteindre le chauffage ?

Tournez le commutateur de température en position OFF. Après la séance, mettez le commutateur principal en position OFF.

Quelle est la durée de fonctionnement maximale ?

L'unité fonctionne en continu pendant 6 heures maximum, après quoi elle s'arrête automatiquement.

Comment entretenir l'unité de contrôle ?

Maintenez l'unité propre et sèche. Ne pas utiliser de produits agressifs. Vérifiez périodiquement les connexions et l'état des capteurs.

MODE D'EMPLOI Senlog CF9400C HARVIA

Ces instructions d'installation et d'utilisation s'adressent aux propriétaires de saunas, poêles et centres de contrôle, aux personnes responsables de saunas, poêles et centres de contrôle, et aux électriciens chargés d'installer les poêles et centres de contrôle. Une fois le centre de contrôle installé, ces instructions d'installation et d'utilisation seront remises au propriétaire des saunas, poêles et centre de contrôle, ou à la personne chargée de leur maintenance.

CENTRE De contrôle HARVIA SENLOG CF9C

Fonction du centre de contrôle : le centre de contrôle sert à contrôler les fonctions du poêle. Il ne doit en aucun cas être utilisé pour tout autre objet.

Félicitations pour cet excellent choix !

TABLE des matières

1. HARVIA SENLOG CF9C 3

1.1. Généralités....3

1.2. Données techniques.... 3

1. UTILISATION DE L'UNITÉ DE CONTRÔLE....4
2. INSTALLATION DE L'UNITÉ DE CONTRÔLE....6

3.1. Retrait du couvercle de l'unité de contrôle....6

3.2. Fixation sur la paroi 6

3.3. Montage des boîtiers capteurs...... 6

L'unité de contrôle Harvia Senlog CF9C est destinée au contrôle des poêles et des générateurs de vapeur des saunas électriques ou des poêles Combi qui associent les fonctions de chauffage et de production de vapeur.

Les composants du capteur surveillent le fonctionnement de l'unité de contrôle. La température est détectée par une thermistance NTC. En cas de dysfonctionnement, cette sécurité surchauffe coupera la puissance du poêle définitivement.

L'unité de contrôle possède un capteur de température, qui doit être raccordé à l'unité de contrôle conformément aux instructions fournies. Vérifiez le bon emplacement du capteur de température dans les instructions d'installation et d'utilisation du poêle.

1.2. Données techniques

• Alimentation : 400 V 3N CA
• Charge : Max. 9 kW
• Charge d'alimentation du poêle : U, V, W 3 kW / phase

- Charge d'alimentation de l'évaporateur : W1 3 kW

W et W1 alternent lorsque les contrôles du poêle et du générateur de vapeur sont en fonctionnement.

• Catégorie sécurité : IPX3, installation dans un endroit sec en dehors de la zone du sauna et des toilettes. • Durée de fonctionnement : 6 h
• Régulateur de température :
• Sauna : 40 °C–110 °C
• Évaporateur : Le paramètre d'humidité détermine la température maximum du sauna.

- Paramètre d'humidité : RH/rF 0 %–100 % quand la température max.

- Capteur : Capteur de température, sécurité-surchauffe

- Commutateur d'éclairage/Commutateur de ventilation : Max. 100 W

• Dépannage : Voir le tableau 1.

1. HARVIA SENLOG CF9C

Avant la mise en marche du poêle, vérifier qu'aucun objet n'est posé dessus ou à proximité.

Imité.

1. Commutateur principal Après la séance de sauna, commutez en position OFF.
2. Commande contrôlant l'éclairage ou la ventilation du sauna, max. 100 W
3. Commande réglable contrôlant le chauffage/la température. Le chauffage s'active en tournant le commutateur dans le sens horaire depuis la position OFF. La position du commutateur contrôle la température dans le sauna.

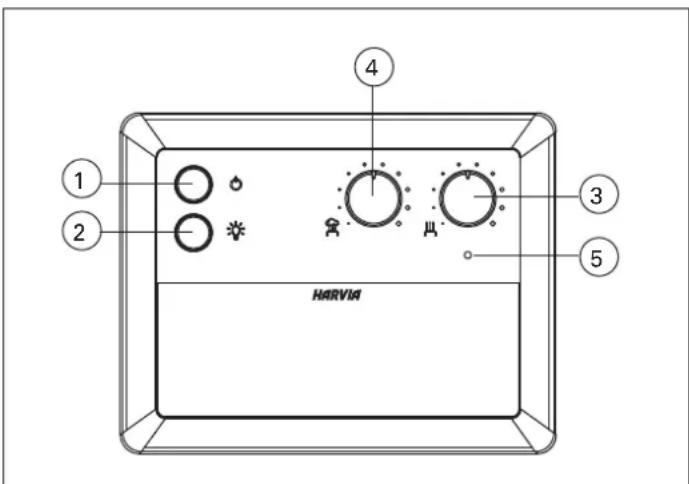

1 2 4 3 5 HARVA

Figure 1. Commandes d'unité de contrôle et témoins lumineux

Pour éteindre le chauffage, tournez à nouveau le commutateur en position OFF. Remarque ! La valeur d'humidité établie définira la température maximum dans le sauna, quelle que soit la position du commutateur de température.

1. Commande réglable contrôlant l'évaporateur/l'humidité

L'évaporateur s'active en tournant le commutateur dans le sens horaire depuis la position OFF. La position du commutateur contrôle l'humidité dans le sauna. La valeur d'humidité établie limitera la température maximum dans le sauna. Voir figure 2. L'évaporateur se désactive en tournant le commutateur dans le sens anti-horaire vers la position OFF. Après avoir activé l'évaporateur, il restera allumé pendant 15 minutes avant de commencer à fonctionner selon la position du commutateur de contrôle.

1. Témoin lumineux
2. La lumière est allumée : L'unité de contrôle est allumée et fonctionne correctement.
3. La lumière est éteinte : L'unité de contrôle est coupée ou ne reçoit plus d'électricité.
4. Messages d'erreurs (tableau 1)

L'unité de contrôle doit être montée hors du sauna dans un endroit sec (température de l'air > +0 °C).

ATTENTION ! L'unité de contrôle ne doit pas être encastrée dans la paroi. Voir figure 3.

3.1. Retirer le couvercle de l'unité de contrôle

Retirer le couvercle avant d'installer l'unité de contrôle sur la paroi. Voir figure 3.

1. Retirer la molette de réglage en l'extrayant. Ne pas retirer d'autres boutons.
2. Utiliser un tournevis ou un autre outil équivalent pour ouvrir le couvercle. Mettre le tournevis dans l'orifice sous l'unité de contrôle et l'enfoncer.
3. Dans le même temps, tirer le bord inférieur du couvercle. 3.2. Fixation sur la paroi

Trois trous sont prévus sur le support mural de l'unité de contrôle. Ils sont destinés à recevoir les trois vis permettant de le fixer à la paroi. Voir figure 5.

3.3. Montage des boîtiers capteurs

Pour un contrôle efficace des poêles Combi, un capteur de température relié à l'unité de contrôle doit être installé sur la paroi du sauna, au-dessus du poêle, dans le prolongement vertical de son centre et à 100 mm du plafond. Voir les figures 6, 7 et 10.

Czujnik Capteur min.1000 min.150 100 min. 500 mm max. 700 mm 100 mm 100 mm WX173 Capteur d'humidité Czujnik wilgotno[ci] WX172 Capteur de température Czujnik temperatury Zone autorisée pour WX173 Dozwolone miejsce montażu dla WX173

min. 500 mm max. 700 mm WX173 Capteur d'humidité Czujnik wilgotnojci 100 mm 100 mm WX172 Capteur de température Czujnik temperatury Zone autorisée pour WX173 Dozwolone miejsce montażu dla WX173

Figure 9. Capteur de température WX172

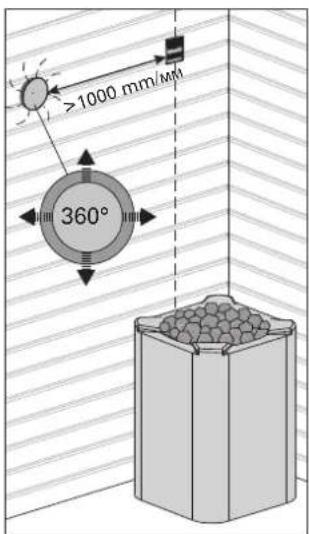

>1000 mm/mm 360°

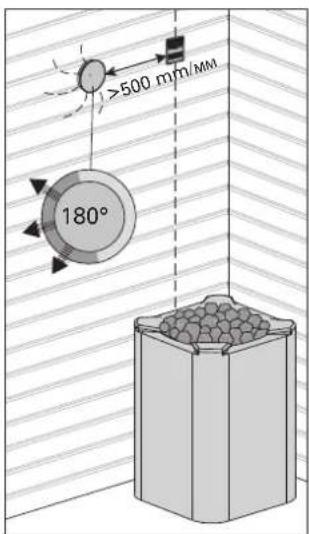

>500 mm/mm 180°
