INSTRUKCJA OBSŁUGI 937675 SILVERLINE

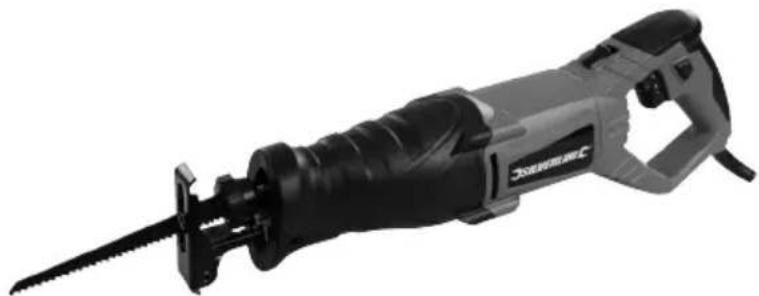

PL Piła szablasta 800 W

UK - 937675 / EU - 935328

3 YEAR GUARANTEE ANS DE GARANTIE JAHRE GARANTIE ANOS DE GARANTIA ANNI DI GARANZIA JAAR GARANTIE LATA GWARANCIJ

Register online: silverlinetools.com

Dziękujemy za zakup narzędzia marki Silverline. Zalecamy zapoznaj się z niniejszymi instrukcji: zawierają one informacje niezbędne dla bezpiecznej i wydajnej obsługi produktu. Produkt posiada szereg unikalnych funkcji, dlatego też, nawet, jeśli jesteś zaznajomiony z podobnymi produktami, przeczytanie instrukcji obsługi umożliwia Ci pełne wykorzystanie tego wyjątkowego projektu. Przechowuj niniejsze instrukcje w zasiegu ręki i upewnij się, że użytkownicy narzędzia przeczytali i w pełni zrozumieli wszystkie zalecenia.

Opis symboli

Tabela znamionowa zawiera symbole dotyczące narzędzia. Stanowią one istotne informacje o produkcie lub instrukcje dotyczące jego stosowania.

Należy nosić środki ochrony słuchu

Należy nosić okulary ochronne

Należy nosić środki ochrony dróg oddechowych

Należy używać kasku ochronnego

Należy nosić rękawice ochronne

Należy w całości przeczytać instrukcję obsługi

Urządzenie zgodne z odpowiednimi przepisami i normami bezpieczeństwa

Ostrzeżenie: Ostre zęby/lostrze!

Konstrukcja klasy II (podwójnie izolowana w celu dodatkowej ochrony)

Ochrona środowiska

Nie należy wyrzucać zużytych produktów elektrycznych wraz z odpadami komunalnymi. Jeśli jest to możliwe, należy przekazać produkt do punktu recyklingu. W celu uzyskania wskazówek dotyczących recyklingu należy skontaktować się z władzami lokalnymi lub sprzedawcą.

Wymagany lub zalecany system odsysania pylu

Nie wolno dotykać ostrzy, zanim maszyna nie zostanie wyłączona od zasilania, a ostrza całkowicie się zatrzymają.

Kluczowe skróty techniczne

V Wolt
~, AC Prąd przemienny
A, mA Amper, milli-Amp
n0 Prędkość bez obciążenia
spm Uderzeń na minutę
a Stopnie
Hz Herc
W, kW Wat, kilowat
/min or min-1 Obraty lub ruch postępowo zwrotny na minutę
dB(A) Poziom hałasu w decybelach (A mierzony)

Dane techniczne

Napiecie: 230 V, AC

Moc: 800 W

Prędkość bez obciążenia: 0 - 2800 spm

Uchwyt brzeszczotu: Uniwersalny 1/2" (12,7 mm) trzpień

Długość skoku: 28 mm

Zdolność cięcia:

w drewnie 180 mm

w stali 10 mm

Stopień ochrony: IPXO

Klasa ochrony:

Długość przewodu zasilającego: 2 m

Wymiary (dl. x szer. x wys.): 475 x 153 x 90 mm

Waga: 2,5 kg

W wyniku nieprzerwanego procesu rozwojowego produktów dane techniczne poszczególnych produktów Silverline mogą uleczmianie bez uprzedniego powiadomienia

Parametry emisji dźwięku i wibracji

Poziom ciśnienia akustycznego L _15 90,39 dB(A)

Poziom mocy akustycznej L_AV 101,39 dB(A)

Niepewność pomiaru K: 3 dB

Wartość emisji wibracji: 17,438 m/s

Niepewność pomiaru: 1,5 m/s _2

Poziom natężenia dźwięku dla operatora może przekroczyć 85dB(A) dlatego konieczne jest zastosowanie środków ochrony słuchu.

OSTRZEŻENIE: Jeżeli poziom hałasu przekracza 85dB(A) należy zawsze stosować środki ochrony słuchu oraz, jeśli to konieczne, ograniczyć czas narażenia słuchu na nadmierny hałas. Jeśli poziom hałasu powoduje dyskomfort, nawet w przypadku zastosowania środków ochrony słuchu, należy niezwlocznie przestać korzystać z narzędzia i sprawdzić, czy środki ochrony słuchu są prawidłowo zamontowane i zapewniają odpowiedni poziom tłumienia dźwięku w odniesieniu do poziomu hałasu wytwarzanego przez narzędzie.

OSTRZEŻENIE: Narażenie użytkownika na wibracje podczas korzystania z narzędzia może spowodować utratę zmysłu dotyku, drętwienie, mrowienie i zmniejszenie zdolności uchwytu. Długotrwałe narażenie może prowadzić do stanu przewlekłego. Jeśli jest to konieczne, ogranicz czas narażenia na wibracje i stosuj rękawice antywibracyjne. Nie korzystaj z urządzenia w trybie ręcznym w temperaturze niższej niż normalna komfortowa temperatura otoczenia, ponieważ zwiększy to elekt wywoływany przez wibracje. Skorzystaj z wartości liczbowych podanych w specyfikacji dotyczącej wibracji, aby obliczyć czas trwania i częstotliwość pracy z narzędziem.

Poziom hałasu i drgań w specyfikacji określone są zgodne z międzynarodowymi normami. Wartości te representują korzystanie z urządzenia w normalnych warunkach roboczych. Niedbala konserwacja, nieprawidłowy montaż lub nieprawidłowe użytkowanie urządzenia mogą spowodować wzrost poziomu hałasu oraz wibracji. www.osha.europa.eu dostarcza informacji na temat poziomów hałasu i wibracji w środowisku pracy, które mogą być przydatne dla użytkowników prywatnych, korzystających z urządzenia przez długi czas.

Należy uważnie przeczytać poniższą instrukcję oraz dołączone etykiety ze zrozumieniem przed zastosowaniem narzędzia. Przechowaj tę instrukcję wraz z produktem do wykorzystania w przyszłości. Ponadto upewnij się, że wszystkie osoby, które korzystają z tego narzędzia w pełni zapoznały się z tą instrukcją.

Pomimo zastosowania się do następujących instrukcji nie jest możliwe wyeliminowanie wszystkich pozostałych czynników ryzyka. Zawsze należy zachować ostrożność. Jeśli nie jesteś pewny, co do prawidłowego i bezpiecznego korzystania z danego narzędzia, nie należy go używać.

Ogólne instrukcje dotyczące bezpieczeństwa użytkowania elektronarzędzia

OSTZREŻENIE: Należy przeczytać wszystkie instrukcje przed rozpoczęciem pracy oraz zachować ją na przyszłość. Postępuj zgodnie z podaną instrukcją podczas ich użytkowania dla zmniejszenia ryzyka pożaru, porażenia prądem obrażeń ciała

Zachowaj wszystkie instrukcje do wykorzystania w przyszłości.

Termin „elektronarzędzie” odnosi się do urządzenia zasilanego sieciowo (przewodowego) lub urządzenia zasilanego za pomocą baterii (bezprzewodowego).

1) Bezpieczeństwo obszaru pracy
a) Zadbaj o prawidłową higienę i prawidłowe oświetlenie obszaru pracy. Zanieczyszczenie lub brak wystarczającego oświetlenia obszaru pracy mogą doprowadzić do wypadków.
b) Nie należy używać elektronarzędzi w przestrzeniach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne wytwarzają iskry, które mogą podpalić pył lub opary.
c) Nie dopuszczaj dzieci ani innych osób do obszaru pracy elektronarzędzi. Nieuwaga może spowodować utratę kontroli.
2) Bezpieczeństwo elektryczne
a) Wtyczka elektronarzędzia musi pasować do gniazda zasilania. Nie wolno modyfikować wtyczki w żaden sposób. W przypadku elektronarzędzi z uziemieniem nie należy stosować przejściówek. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikaj dotykania uziemionych powierzchni, takich jak rury, grzejniki, piece i lodówki. Uziemienie ciała powoduje zwiększenie ryzyka porażenia prądem.
c) Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem.
d) Nie należy nadwyrężać kabla. Nigdy nie używaj go do przenoszenia, przeciągania lub odłączania elektronarzędzia. Trzymaj przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem.
e) W przypadku korzystania z urządzenia na wolnym powietrzu używaj przedłużacza przystosowanego do używania na zewnątrz. Korzystanie z przedłużacza przystosowanego do używania na zewnątrz zmniejsza ryzyko porażenia prądem.
f) W przypadku korzystania z elektronarzędzia w miejscu o dużym natężeniu wilgoci należy używać gniazda zasilania wyposażonego w wyłącznik różnicowoprådowy (RCD). Korzystanie z wyłącznika różnicowoprådowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osobiste
a) Podczas korzystania z elektronarzędzi bądź czujny, uważaj, co robisz i zachowaj zdrowy rozsadek. Nie używaj ich, gdy jesteś zmęczony albo pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi urządzenia może spowodować poważne obrażenia ciała.
b) Korzystaj ze środków ochrony osobistej. Zawsze stosuj środki ochrony oczu. Wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie robocze antypoślizgowe na szorstkiej podeszwie, kask ochronny lub nauszniki ochronne używane w odpowiednich warunkach, zmniejsza ryzyko obrażeń.
c) Zapobiegaj przypadkowemu włączeniu urządzenia. Przed podłączeniem do źródła zasilania i / lub akumulatora, podnoszeniem lub przenoszeniem narzędzia, upewnij się, że przełącznik zasilania znajduje się w pozycji wyłączonej.

Przenoszenie urządzenia z palcem umieszczonym na wyłączniku zasilania lub podłączanie elektronarzędzi przy włączonym przełączniku zasilania stwarza ryzyko wypadku.

d) Przed włączeniem elektronarzędzia usuń z niego wszelkie klucze regulacyjne. Narzędzie lub klucz pozostawiony w obracającej się części elektronarzędzia może spowodować obrażenia ciała.

e) Nie wychylaj się. W każdej chwili zachowuj odpowiednią pozycje i równowagę. Umożliwia to lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.

f) Noś odpowiednią odzież. Nie zakładaj do pracy z elektronarzędziem luźnej odzieży ani biżuterii. Trzymaj włosy, odzież i rękawice z dala od ruchomych części urządzenia. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części urządzenia.

g) Jeśli do zestawu załączone są urządzenia do podłączenia mechanizmów odsysania i zbierania pyłu, sprawdź czy są one przyłączone i prawidłowo zamocowane. Korzystanie z urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.
h) Nie pozwól aby znajomość urządzenia, pozwoliła na ignorowanie zasad bezpieczeństwa. Nieostrożne działanie może doprowadzić do poważnych obrażeń w ciągu sekund.
4) Użytkowanie i pielęgnacja elektronarzędzi.
a) Nie należy przeciązać urządzenia. Używaj narzędzi odpowiednich do danego zastosowania. Prawidłowe narzędzie wykona zadanie lepiej i bezpieczniej w podanym zakresie sprawności.
b) Nie należy używać urządzenia, jeśli nie można go włączyć lub wyłączyć za pomocą odpowiedniego przełącznika. Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne i muszą zostać oddane do naprawy.
c) Przed dokonaniem regulacji, wymiany akcesoriów lub przechowywaniem elektronarzędzia odłącz wtyczkę od źródła zasilania i / lub akumulator od urządzenia. Te prewencyjne środki bezpieczeństwa zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia.
d) Nieużywane elektronarzędzie przechowuj w miejscu niedostępnym dla dzieci i nie dopuszczaj do nich osób nie znajcych elektronarzędzi lub ich instrukcji obsługi. Elektronarzędzia stanowią niebezpieczeństwo w rękach niedoświadczonych użytkowników.
c) Przeprowadzaj konserwacje elektronarzędzi. Sprawdź urządzenie pod kątem nieprawidłowego ustawienia lub zablokowania elementów ruchomych, pęknięć części lub innych usterek, które mogą mieć negatywny wpływ na funkcjonowanie urządzenia. W przypadku usterki należy naprawić urządzenie przed ponownym użyciem. Niewłaściwa konserwacja elektronarzędzi jest przyczyną wielu wypadków.
f) Utrzymuj narzędzia tnące w czystości i dobrze naostrzone. Zadbane narzędzia tnące z ostrymi krawędziami tnącymi rzadziej się zacinają i łatwiej nimi sterować.
g) Używaj elektronarzędzia, akcesoria, końcówki itp. zgodnie z tymi instrukcjami, biorąc pod uwagę warunki pracy i realizowane zadania. Używanie narzędzi do wykonywania prac niezgodnych z ich przeznaczeniem może doprowadzić do niebezpiecznych sytuacji.
h) Utrzymuj rękojeści oraz powierzchnię uchwytów suchą, czystą bez oleju i smaru. Śliskie uchwyty nie zapewniają bezpiecznej obsługi i kontroli narzędzia w nieoczekiwanych sytuacjach.
5) Serwis
a) Urządzenie powinno być serwisowane przez wykwalifikowany personel naprawczy przy użyciu wyłącznie oryginalnych części zamiennych. Zagwarantuje to bezpieczeństwo elektronarzędzia

Szczególne zasady bezpieczeństwa

Bezpieczeństwo korzystania z pił szblastych

• Należy się upewnić, że mamy wystarczające oświetlenie
• Należy zadbać, aby obszar pracy był bezpieczny i oczyszczony z elementów, które mogą być przyczyną potknięć
• Należy nosić odpowiednie wyposażenie ochronne, w tym okulary i rękawice ochronne zabezpieczające przed wibracjami
• Nigdy nie wolno pracować blisko palnych cieczy i gazów
• Sprawdzić obszar pracy pod względem ukrytych przedmiotów takich jak kable, druty itp.
• Stosować tylko zalecane brzeszczoty
• Brzeszczoty muszą być ostre, niepęknięte, ani znieksztalcone
• Przed rozpoczęciem pracy, należy sprawdzić obrabiany przedmiot pod względem ukrytych gwoździ, śrubek itp.
  • Zabezpieczyć odpowiednio obrabiany element
• Podczas cięcia okrągłych kawałków drewna należy je zabezpieczyć przed obracaniem się
• Należy korzystać z izolowanych uchwytów podczas obsługi urządzenia. To ochroni operatora w razie przypadkowego przecięcia ukrytej instalacji elektrycznej, co spowoduje, że urządzenie stanie się nośnikiem prądu
• Zawsze należy stać z boku urządzenia
• Nie wolno używać rąk do usuwania pyłu, kurzu, czy też struzyn znajdujących się blisko ostrza
• Nie należy się wychyłać nad ostrze w celu usunięcia odpadów
• Nie wolno próbować odkleszczyć zablokowanego brzeszczotu, dopóki nie zostanie odłączone od zasilania
• Nie wolno próbować zatrzymać, bądź zwolnić pracę brzeszczotu przy pomocy innego przedmiotu, należy pozwolić na samoczynne zatrzymanie
• Jeśli praca operatora zostanie nagle przerwana, musi on dokończyć czynność i odłączyć urządzenie od zasilania, zanim spojrzy na przyczynę przerwania pracy
• Co jakiś czas zaleca się sprawdzić urządzenie pod względem poluzowanych śrubek i nakrętek i dokręcić w razie potrzeby

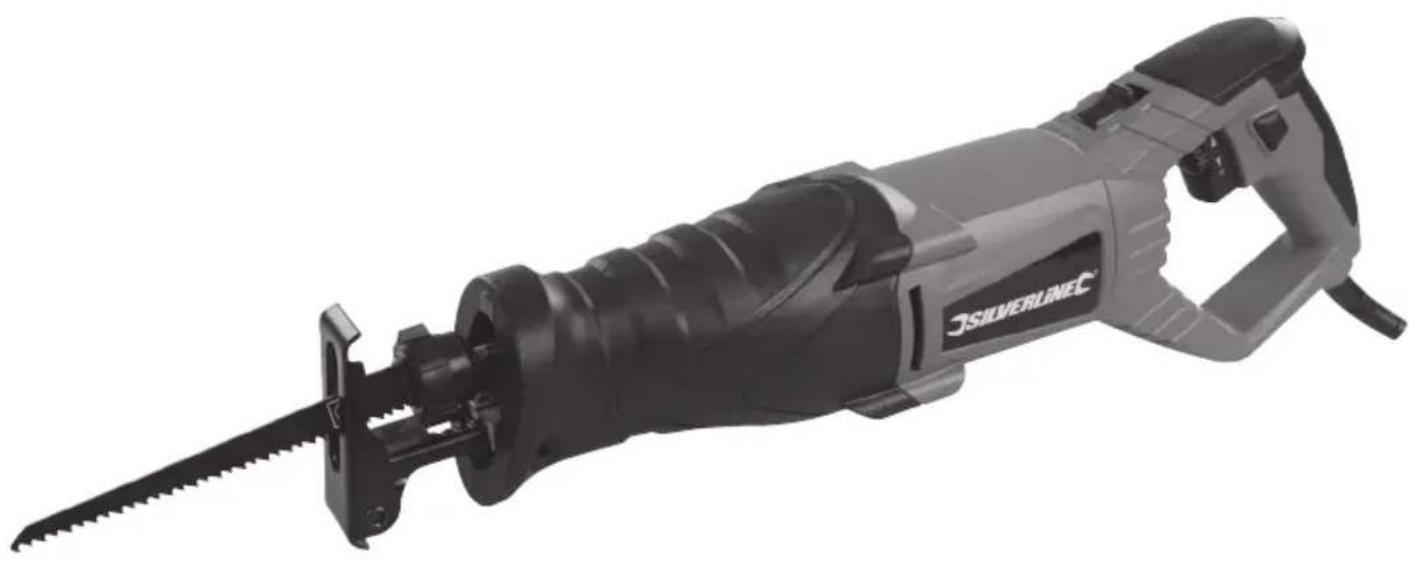

Przedstawienie produktu

1 Brzeszczot
2 Ruchoma podstawa robocza
3 Kojnierz
4 Uchwyt dodatkowy
5 Obrotowy korpus
6 Przełącznik pozycji
7 Bokada pracy ciągłej
8 Uchwyt główny
9 Przelącznik zasilania
10 Otwory wentylacyjne
11 Regulacja prędkości
12 Przewód zasilający
13 Dźwignia blokady podstawy
14 Uchwyt

Zastosowanie zgodne z przeznaczeniem

Elektryczna piła szablasta przeznaczona do cięcia o lekkim i średnim stopniu trudności drewna, płyt karton./gips., plastiku, miękkiej stali, a także metali nieżelaznych (przy konieczności zakupu wyspecjalizowanego brzeszczotu).

Rozpakowanie narzędzia

• Ostrożnie rozpakuj i sprawdź narzędzie. Zapoznaj się wszystkimi mechanizmami i funkcjami.
• Upewnij się, że narzędzie zawiera wszystkie części i są one w dobrym stanie. Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia.

Przygotowanie do eksploatacji

Mocowanie brzeszczotu

Patrz Rys. I

OSTRZEŻENIE: ZAWSZE upewnij się, że narzędzie jest wyłączone i odłączone od zasilania, przed zamontowaniem lub wyjęciem ostrzy.

OSTRZEŻENIE: ZAWSZE noś odpowiednie rękawice zabezpieczające przed skaleczeniem podczas pracy z piłami.

OSTRZEŻENIE: Ostrza mogą się nagrzewać podczas używania. Jeśli chcemy wymienić tępe ostrze, należy pozwolić mu ostygnąć przed jego dotknięciem.

OSTRZEŻENIE: NIE WOLNO używać tępych, wypaczonych lub uszkodzonych w inny sposób ostrzy.

Uwaga: ZAWSZE należy zakładać brzeszczot odpowiedni do rodzaju ciętego materiału.

Uwaga: Ostrze można zamontować z zębami skierowanymi w dół (Rys. II, pozycja A) lub w górę (Rys. II, pozycja B)

Mocowanie brzeszczotu:

1. Obróć kołnierz (3) w lewo, a następnie włóż trzpień noża (1) tak daleko, jak to możliwe w uchwyt (14)
2. Zwolnij kołnierz
3. Pociągnij za ostrze, aby upewnić się, że jest ono bezpiecznie zamocowane. Jeśli nie jest zablokowany na miejscu, należy powtórzyć poprzednie kroki
4. W celu wyjęcia brzeszczotu należy obrócić kołnierz w lewo a następnie pociągnąć za brzeszczot, wyjmując go tym samym z uchwytu

Regulowanie uchwytu głównego

Patrz Rys. III

OSTRZEŻENIE: NIE WOLNO obsługiwać narzędzia, jeśli uchwyt nie jest bezpiecznie zablokowany w jednym z 3 wstępnie ustawionych położen.

OSTRZEŻENIE: NIE WOLNO próbować obracać korpusem narzędzia i zmieniać konfiguracji uchwytu podczas działania urządzenia. Ustawienia konfiguracji powinny się odbywać wyłącznie wtedy kiedy urządzenie znajduje się w spoczynku i jest odłączone od zasilania.

- Orientacja głównego uchwytu (8) może być regulowana o 180 stopni, ustawiona na 3 wstępnie ustawione pozycje blokowania

1. Przesuń przełącznik pozycji (6) do tyłu w kierunku uchwytu głównego w celu zwolnienia korpusu narzędzia (5)
2. Obróć uchwyt na dowolną z 3 pozycji
3. Zwolnij przełącznik w celu zablokowania korpusu na wybranej pozycji

Uwaga: Spróbuj obrócić korpus narzędzia w tę i z powrotem, aby sprawdzić, czy jest bezpiecznie zablokowany na swoim miejscu.

Regulacja Podstawy roboczej

Patrz Rys. IV

OSTRZEŻENIE: ZAWSZE upewnij się, że narzędzie jest wyłączone i odlączone od zasilania przed przystąpieniem do regulacji stopki (2).

OSTRZEŻENIE: Przed regulacją stopki należy ZAWSZE wyjąć brzeszczot.

1. Poluzuj stopkę (2), zwalniając dźwignię blokady (13)
2. Zmień położenie buta, aby osłonić wymaganą długość ostrza (1)
3. Ponownie dokreć dźwignię blokującą

Uwaga: Tam, gdzie to możliwe, oprzyj stopkę na ciętym materiale. Obróć kąt oparcia stopki, aby dopasować go do kształtu materiału.

OSTRZEŻENIE: NIE uruchamiać piły szablastej, jeśli regulowana stopka jest zniszczona lub nie jest zainstalowana.

Obstuga

⚠ UWAGA: Podczas pracy z tym narzędziem należy ZAWSZE stosować ochronę oczu, odpowiednią ochronę dróg oddechowych, ochronniki słuchu i odpowiednie rękawice.
⚠ UWAGA: Podczas cięcia drewna upewnij się, że ciała obce, takie jak gwoździe i śruby, zostały usunięte z obrabianego przedmiotu przed rozpoczęciem cięcia.
⚠ UWAGA: NIGDY nie próbuj ciąć brzeszczotem, który nie jest odpowiedni dla danego materiału. NIGDY nie używaj tępych lub w inny sposób uszkodzonych brzeszczotów.

Uwaga: Zawsze upewnij się, że material jest zabezpieczony przed przystąpieniem do cięcia.

Regulacja prędkości narzędzia

Patrz. Rys. V

Uwaga: Prędkość pily można regulować za pomocą regulatora prędkości (11). Dzięki temu piła może być używana na różnych materiałach, elementach i przedmiotach.

⚠ UWAGA: ZAWSZE dostosowuj prędkość do danego materiału. Podczas cięcia metali używaj odpowiedniego chłodziwa lub ciecz chłodzocą-smarującą

• Aby dopasować prędkość narzędzia, obróć regulator prędkości w lewo, aby zmniejszyć prędkość i w prawo, aby zwiększyć prędkość
• Unikaj używania narzędzia na niskich prędkościach przez dłuższy czas, ponieważ może to spowodować przegrzanie silnika. W takim przypadku należy ostudzić narzędzie, poprzez pracę bez obciążenia z pełną prędkością

Uwaga: Zmiana położenia regulatora prędkości wpłynie na ruch przełącznika zasilania (9); jest to zjawisko normalne.

Uwaga: W razie wątpliwości, co do prawidłowej prędkości cięcia, należy zapoznać się z instrukcjami producenta ostrza i przestrzegać zaleceń dla danego materiału.

Właczanie i wyłączanie

1. Podłącz przewód zasilający do źródła zasilania
2. Trzymaj narzędzie oburącz za uchwyty (8)(4)
3. Upewnij się, że narzędzie nie dotyka obrabianego elementu przed włączeniem narzędzia
4. Ściśnij przełącznik zasilania (9), aby uruchomić narzędzie
5. Zwolnij przełącznik zasilania, aby zatrzymać narzędzie

UWAGA: ZAWSZE wyjmij brzeszczot z nacięcia przed wyłączeniem narzędzia.

UWAGA: Zawsze odczekaj, aż brzeszczot zatrzyma się całkowicie, zanim odłożysz narzędzie.

UWAGA: Zawsze odłącz narzędzie od źródła zasilania po zakończeniu użytkowania.

- Piła wyposażona jest w przycisk blokady (7), który umożliwia zablokowanie przełącznika spustu (9) w pozycji ON (Rys. VI)

1. Wciśnij całkowicie przełącznik zasilania
2. Naciśnij przycisk blokady
3. Zwolnij przelącznik zasilania i przycisk blokady.
4. Pilarka pozostanie teraz w pozycji włączonej, aż funkcja blokady zostanie wyłączona
5. Ponownie naciśnij przełącznik zasilania, aby zwolnić przycisk blokady i wyłączyć narzędzie

⚠ UWAGA: NIE używaj funkcji blokady, gdy materiał wymaga cięcia ze zmniejszoną prędkością (np. podczas cięcia metalowych przedmiotów).

Wykonywanie cięcia

UWAGA: Należy stosować JEDYNIE nacisk pozwalający pile ciąć. NIGDY stosuj nadmiernego nacisku; pozwól ostrzu i piły wykonać pracę. Użycie nadmiernego nacisku, które powoduje zgięcie lub skręcenie brzeszczotu, może doprowadzić do jego złamania.

⚠ UWAGA: Podczas cięcia rur lub dużych elementów upewnij się, że rozstaw ostrza jest większy niż rozmiar obrabianego przedmiotu. Nieprzestrzeganie tego może spowodować odrzut, który może doprowadzić do obrażeń i uszkodzenia narzędzia (Rys. VII).

1. Przeprowadzić niezbędną kontrolę i procedury opisane w części "Przygotowanie do eksploatacji"
2. Zaznacz linię cięcia
3. Upewnij się, że obrabiany materiał jest zabezpieczony. Małe elementy powinny być przytrzymywane przez imadło lub przymocowane to stołu roboczego za pomocą zacisku
4. Trzymaj narzędzie oburącz za obydwa uchwyty (8)(4)
5. Upewnij się, że ostrze (1) jest wolne od wszelkich przeszkód, a przewód zasilający nie znajduje się na ścieżce cięcia piły
6. Włącz narzędzie, pozwól mu osiągnąć pełną prędkość
7. Umieść stopkę narzędzia na obrabianym przedmiocie i prowadź ostrze wzdłuż linii cięcia

Wykonywanie cięć zanurzeniowych

UWAGA: Cięcie wglębne to zaawansowana technika o podwyższonym ryzyku. Próbuj wykonywać cięcia zanurzeniowe tylko wtedy, gdy jesteś kompetentny i doświadczony w tej technice obróbki. Niniejsze instrukcje służa jedynie jako wskazówki.
⚠ UWAGA: Cięcia zanurzeniowe należy wykonywać JEDYNIE w materiałach miękkich takich jak drewno, płyty gipsowo-kartonowe lub podobne. NIE próbuj dokonywać cięć zanurzeniowych metalu lub twardych materiałach. Należy używać JEDYNIE ostrzy zaprojektowanych specjalnie do cięcia wingębnego. W razie wątpliwości należy zapoznać się z instrukcjami producenta ostrza.
⚠ UWAGA: Sprawdź obie strony powierzchni, na której planujesz wykonać cięcie zanużeniowe. Upewnij się, że pod spodem nie ma ciał obcych ani przedmiotów, które mogłyby zostać uszkodzone. Zwróć uwagę na ukryte rurociągi i kable, podczas cięć w ścianach, sufitach lub podłogach. Jeśli istnieje możliwość obecności przewodów lub kabli, należy wyłącz wszystkie obwody elektryczne i odłącz dopływ wody i gazu na odpowiednich zaworach sieciowych.
⚠ UWAGA: Cięcie w ścianach, podłogach i sufitach na ślepo może prowadzić do poważnych obrażeń i znacznych szkód materialnych.

1. Przygotuj brzeszczot (1) do cięcia zanurzeniowego (patrz 'Mocowanie brzeszczotu').
2. Zaznacz linię cięcia
3. Umieść pile nad obrabianym elementem (Rys. VIII)
4. Umieść końcówkę ostrza na linii cięcia
5. Oprzyj przednią krawędź stopki (2) na obrabianym przedmiocie tak, aby ostrze nie stykało się z powierzchnią przedmiotu
6. Trzymaj narzędzie oburącz za obydwa uchwyty (8) (4) zapewniając sobie pełną kontrolę
7. Wciśnij przełącznik zasilania i pozwól maszynie na osiągnięcie pełnej prędkości.
8. Obróć pilę na stopce tak, aby ostrze zetknęło się z obrabianym elementem (Rys. IX)
9. Kontynuuj obrót do momentu aż całe ostrze zagłębi się na całą głębokość w materiale
10. Gdy powierzchnia stopki przylega płasko do powierzchni obrabianego elementu należy postępować zgodnie z ogólnymi procedurami cięcia (Rys. X)

Wskazówki dotyczące cięcia metali

Uwaga: Niniejsze urządzenie jest w stanie ciąć metale, takie jak blachy stalowe, rury, pręty stalowe, aluminiowe, mosiężne oraz miedziane.

• ZAWSZE używaj ostrza przeznaczonego do cięcia metalu
• Uważaj, aby nie zgiąć ani nie skręcić ostrza i nie wymuszać nacisku podczas cięcia
• ZAWSZE podczas cięcia miękkich metali i stali używaj odpowiedniego płynu obróbkowego. Zapewnia to chłodzenie brzeszczotu, przedłuża żywotność ostrza i sprawia, że cięcie jest bardziej wydajne
• Zastosować zacisk na obrabianym przedmiocie i przyciąć blisko punktu mocowania, aby zminimalizować wibracje
• W przypadku cięcia rury kablowej lub żelaznych kątowników należy, jeśli to możliwe, zacisnąć obrabiany przedmiot w imadle i wykonać cięcie blisko imadła
• Aby wyciąć cienką blachę, należy ułożyć arkusz między płytą pilśniową lub sklejką i zacisnąć warstwy, aby zapobiec wibracjom i rozdarciu metalu

Akcesoria

• Szeroki zakres akcesoriów, w tym brzeszczotów jest dostępny u dystrybutora Silverline.
• Części zamienne są dostępne na stronie toolsparesonline.com.

Konserwacja

UWAGA: Przed przeprowadzeniem inspekcji, konserwacji lub czyszczeniem ZAWSZE odłączać urządzenie od źródła zasilania.

Kontrola rutynowa

• Regularnie sprawdzaj, czy wszystkie śruby mocujące są odpowiednio dokręcone. Wibracje mogą powodować ich poluzowanie.
• Sprawdź przewód zasilania urządzenia pod kątem uszkodzeń i zużycia za każdym razem przed rozpoczęciem użytkowania urządzenia. Naprawy powinny być przeprowadzanie przez autoryzowane centrum serwisowe Silverline. Żalecenie to dotyczy również przewodów zasilania wykorzystywanych przy urządzeniu.

Czyszczenie

OSTRZEŻENIE: ZAWSZE podczas czyszczenia urządzenia stosuj środki ochrony osobistej, takie jak okulary i rękawice ochronne.

• Należy zawsze dbać o czystość urządzenia. Brud i kurz powodują szybsze zużycie elementów wewnętrznych i skracają okres eksploatacji urządzenia.
• Należy czyścić korpus urządzenia miękką szczotką lub suchą ścierką.
• Do czyszczenia elementów plastikowych nie należy używać środków żrących. Jeśli czyszczenie na sucho nie przynosi wystarczających efektów, zalecane jest użycie wilgotnej szmatki i łagodnego detergentu.
• Nie wolno dopuszczać do kontaktu urządzenia z wodą.
• Upewnij się, że urządzenie jest całkowicie suche przed ponownym włączeniem.
• Jeśli to możliwe, przedmuchaj otwory wentylacyjne czystym powietrzem sprężonym (w stosownych przypadkach).

Szczotki

• Wraz z upływem czasu szczotki węglowe wewnątrz silnika mogą się zużywać.
• Nadmiernie zużyte szczotki mogą prowadzić do utraty mocy, okresowych usterek lub pojawienia się iskier.
• Należy oddać narzędzie w celu wymiany szczotek do autoryzowanego centrum serwisowego Silverline

Kontakt

W celu uzyskania porady technicznej lub naprawy, skontaktuj się z infolinią pod numerem ([phone]

Strona online: silverlinetools.com/en-GB/Support

Adres:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, United Kingdom

Przechowywanie

- Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci.

Utylizacja

Należy zawsze przestrzegać przepisów krajowych dotyczących utylizacji elektronarzędzi, które nie są już funkcjonalne i nie nadają się do naprawy.

• Nie wyrzucaj elektronarzędzi lub innych odpadów elektrycznych i elektronicznych (WEEE) wraz z odpadami komunalnymi.
• Skontaktuj się z władzami lokalnymi zajmującymi się utylizacją odpadów, aby uzyskać informacje na temat prawidłowego sposobu utylizacji elektronarzędzi.

Rozwiązywanie problemów

Problem Prawdopodobna przyczyna Rozwiązanie
Brak reakcji po uruchomieniu przełącznika zasilania (9)	Brak zasilania Sprawdź zasilanie
	Uszkodzony spust przełącznika zasilania ON/OFF Wymień	spust w autoryzowanym serwisie Silverline
	Zużyte szczotki Wymień szczotki w autorizowanym serwisie Silverline
Słąba jakość cięcia	Brzeszczot (1) nieodpowiedni dla ciętego materiału Zamontuj odpowiedni brzeszczot
	Stępiony brzeszczot Zamontuj nowy brzeszczot
	Nieprawidłowa prędkość cięcia Dostosuj prędkość cięcia do wymagań materiału
Brzeszczot (1) szybko ulega stępieniu	Brzeszczot nieodpowiedni dla ciętego materiału Zamontuj odpowiedni brzeszczot
	Zbyt duży nacisk wywierany na narzędzie Przykładaj mniejszy nacisk podczas przesuwania narzędzia
	Zbyt szybka prędkość cięcia Zmniejsz prędkość cięcia do wymagań materiału
	Brak płynu chłodziaco-smarującego podczas cięcia metalu Podczas cięcia metalu używaj odpowiedniego płynu obróbkowego

Gwarancja narzędzi Silverline

Niniejszy produkt Silverline posiada 3 letnią gwarancję

Aby zakwalifikować się do uzyskania powyższej gwarancji należy zarejestrować niniejszy produkt na stronie www.silverinetools.com w ciągu 30 dni od daty zakupu. Okres gwarancji rozpoczyna się w dniu zakupu produktu widocznym na paragonie.

Rejestracja produktu

Rejestracji produktu można dokonać na stronie www.silverlinetools.com, wybierając przycisk „Rejestracja”. Należy wprowadzić:

- Dane osobowe

- Szczegóły dotyczące produktu oraz informacje dotyczące zakupu

Po wprowadzeniu tych informacji zostanie utworzony certyfikat gwarancji niniejszego produktu, jako dokument w formacie PDF, który należy wydrukować i zachować wraz z dowodem zakupu.

Zasady i warunki

Okres gwarancji zaczyna obowiązywać od daty zakupu detalicznego znajdującej się na paragonie.

PROSIMY O ZACHOWANIE PARAGONU

Jeśli produkt wykaże jakiekolwiek usterki w ciągu 30 dni od daty zakupu, należy go zwrócić do dystrybutora/sklepu, w którym towar zakupiono, od którego został zakupiony okazując przy tym dowód zakupu.

Jeśli usterka pojawi się po 30 dniach, należy zwrócić produkt do:

Roszczenia gwarancyjne należy zgłaszać w okresie gwarancji. Należy dostarczyć dowód zakupu, swoje imię i nazwisko, adres miejsca zakupu przed wykonaniem jakichkolwiek napraw.

Należy podać dokładnie dane usterki wymagające naprawy.

Wnioski złożone w okresie gwarancji będą weryfikowane przez Silverline Tools, do ustalenia czy usterki są związane z materialem lub wyrobem produktu.

Koszty transportu nie zostaną pokryte. Produkt przeznaczony do zwrotu musi być starannie oczyszczony. Należy zapakować produkt prawidłowo i bezpiecznie tak, aby nie został uszkodzony podczas transportu do nas. Możemy odrzucić roszczenia niewłaściwie dostarczonych produktów.

Wszystkie naprawy będą przeprowadzone przez firmę Silverline Tools lub agencje upoważnione do tego.

Naprawa lub wymiana produktu nie przedłuży okresu gwarancyjnego.

Usterki uznane przez nas, jako objęte gwarancją będą poddane naprawie bezpłatnie (bez kosztów transportowych) lub poprzez wymianę na narzędzie pracujące w idealnym stanie. Narzędzia lub części zamienne, do których wydano zamiennik staną się własnością Silverline Tools.

Naprawa lub wymiana produktu w ramach gwarancji zapewnia korzyści, które są dodatkiem i nie wpływają w żaden sposób na ustawowe prawa konsumenta.

Gwarancja pokrywa:

Naprawę produktu (w okresie gwarancji), jeśli zostanie on zakwalifikowany zgodnie z wymogami Silverline Tools w związku z usterkami, które wynikły z wad materiałowych lub wad związanych z produkcją.

Jeżeli jakaś część zastępcza nie jest już dostępna lub wycofana z produkcji, Silverline Tools zastąpi ją funkcjonalnym zamiennikiem.

Produkty używane w EU.

Czego nie pokrywa gwarancja:

Silverline Tools nie pokrywa napraw powstałych w wyniku:

• normalnego zużycia spowodowanego przez normalne użytkowanie zgodne z instrukcją obsługi, np: noże, szczotki, pasy, żarówki akumulatory itp.
• wymiany dowolnego dołączonego wyposażenia np.: noży, wiertel, papieru ściernego, tarcz do cięcia i innych podobnych elementów.
• przypadkowego uszkodzenia spowodowanego niewłaściwym używaniem lub zaniedbaniem, nieostrożnym działaniem lub niestarannym obchodzeniem się z produktem.
• stosowania produktu do innych celów.
  • zmiany lub modyfikacji produktu w jakikołwiek sposób.
• usterek wynikających z wykorzystania części zamiennych i akcesoriów, które nie są oryginalnymi elementami Silverline Tools.
• niewłaściwej instalacji (z wyjątkiem instalacji przeprowadzonej Silverline Tools).
• naprawy lub modyfikacji przeprowadzonej przez osoby inne niż z Centrum Uslug Silverline Tools lub autoryzowanych punktów serwisowych.
  • roszczeń innych niż związanych z usterkami ujętymi w gwarancji produktu.

PL 3 Letnia Gwarancja. Zarejestruj się online w ciągu 30 dni. Obowiązują Zasady i Warunki

silverlinetools.com
