MAUI 28 G2 - Głośnik LD Systems - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia MAUI 28 G2 LD Systems w formacie PDF.
| Typ produktu | Aktywny system nagłośnieniowy kolumnowy |
| Model | LD Systems MAUI 28 G2 |
| Dostępne kolory | Czarny (MAUI 28 G2) lub Biały (MAUI 28 G2W) |
| Maksymalny poziom ciśnienia akustycznego (szczytowy) | 126 dB SPL |
| Pasmo przenoszenia | 45 Hz - 20 kHz |
| Kąt rozproszenia (H x V) | 120° x 20° |
| Wysokość całkowita | 2059 mm |
| Waga całkowita | 30,9 kg |
| Konfiguracja subwoofera | 2 x 8\" (203 mm) głośniki, sterownik ferrytowy, cewka 50,8 mm |
| Konfiguracja kolumny średnio-wysokotonowej | 16 x 3\" (76,2 mm) średniotonowe + 2 x 1\" (25,4 mm) neodymowe głośniki wysokotonowe |
| Moc wzmacniacza (szczytowa) | 1000 W (klasa D, 3 kanały) |
| Wbudowany Bluetooth | Tak, bezprzewodowy streaming audio |
| Wbudowany mikser | 4 kanały (MIC, HI-Z, LINE, MP3/BT) |
| Cyfrowe przetwarzanie sygnału (DSP) | DynX® (limiter wielopasmowy, korektor, kompresor, crossover) |
| Wejścia | 1 x MIC (Combo XLR/jack 6,35 mm), 2 x LINE (RCA + Combo), 1 x HI-Z (jack 6,35 mm), 1 x MP3 (mini-jack 3,5 mm) |
| Wyjścia | 1 x SYSTEM OUT (XLR), 1 x SUB OUT (XLR) |
| Zasilanie | 100-120 V / 200-240 V, 50-60 Hz (automatyczne przełączanie) |
| Materiał subwoofera | Sklejka 15 mm z teksturowaną farbą |
| Materiał kolumny | Aluminium z wykończeniem o długiej trwałości |
| Zabezpieczenia | Przegrzanie, limiter wielopasmowy, zwarcie, ochrona przed składową stałą |
| Akcesoria opcjonalne | Torba transportowa, pokrowiec ochronny, wózek, nogi, zestawy do montażu ściennego |
| Konserwacja i czyszczenie | Do czyszczenia używać suchej szmatki. Nie używać rozpuszczalników. |
| Instrukcje bezpieczeństwa | Przeczytaj uważnie instrukcję, nie otwieraj urządzenia, unikaj wilgoci i źródeł ciepła, używaj gniazdka z uziemieniem. |
Często zadawane pytania - MAUI 28 G2 LD Systems
Pytania użytkowników dotyczące MAUI 28 G2 LD Systems
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Głośnik w formacie PDF za darmo! Znajdź swoją instrukcję MAUI 28 G2 - LD Systems i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. MAUI 28 G2 marki LD Systems.

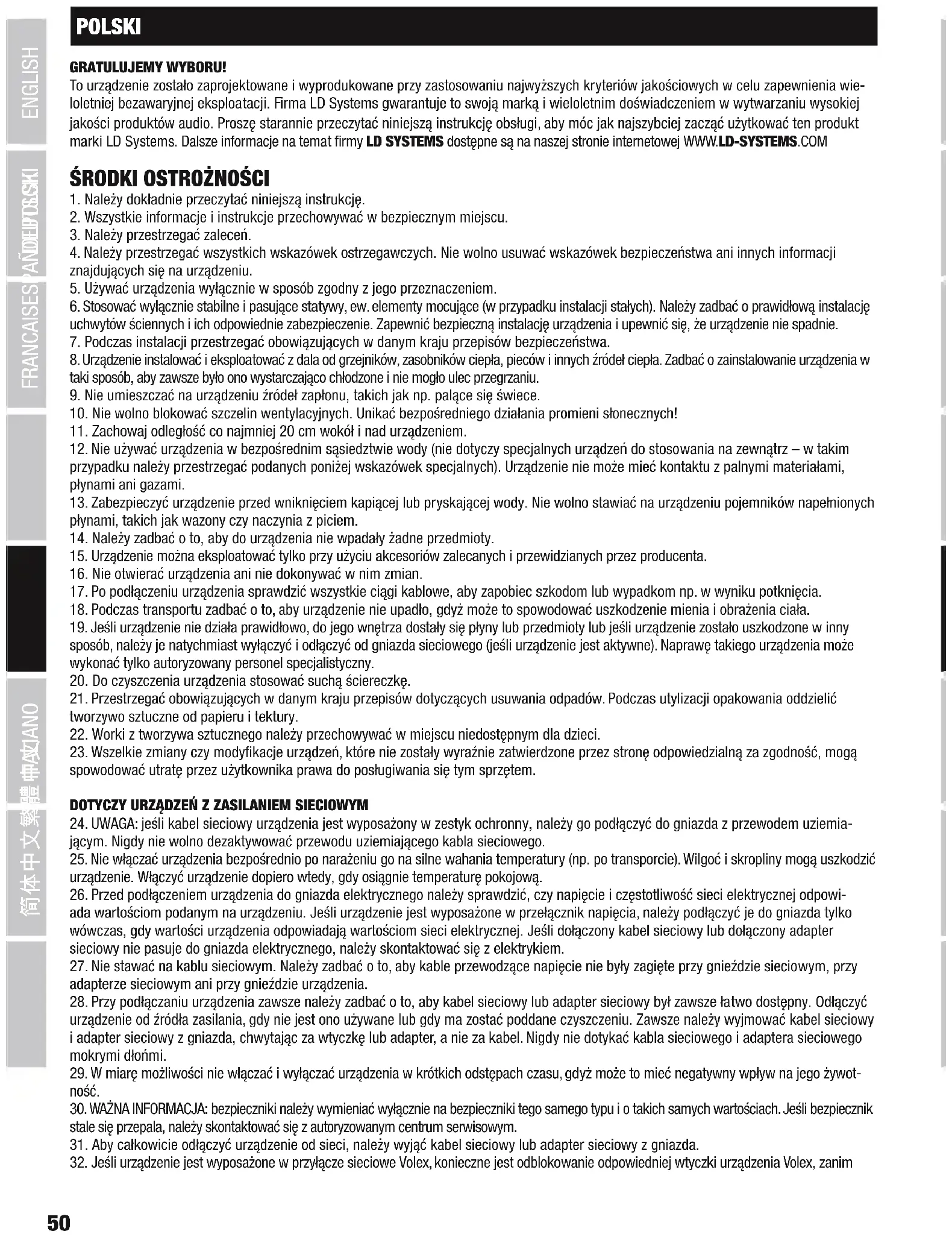

INSTRUKCJA OBSŁUGI MAUI 28 G2 LD Systems
To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems. Dalsze informacje na temat firmy LD SYSTEMS dostępne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM
ŚRODKI OSTROŻNOŚCI
- Należy dokładnie przeczytać niniejszą instrukcję.
- Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.
- Należy przestrzegać zaleceń.
- Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się na urządzeniu.
- Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.
- Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych). Należy zadbać o prawidłową instalację uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.
- Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.
- Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.
- Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.
- Nie wolno blokować szczelin wentylacyjnych. Unikać bezpośredniego działania promieni słonecznych!
- Zachowaj odległość co najmniej 20 cm wokół i nad urządzeniem.
- Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania na zewnątrz – w takim przypadku należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami.
- Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu pojemników napełnionych płynami, takich jak wazony czy naczynia z piciem.
- Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.
- Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.
- Nie otwierać urządzenia ani nie dokonywać w nim zmian.
- Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w wyniku potknięcia.
- Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i obrażenia ciała.
- Jeśli urządzenie nie działa prawidłowo, do jego wnętrza dostały się płyny lub przedmioty lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko autoryzowany personel specjalistyczny.
- Do czyszczenia urządzenia stosować suchą ściereczkę.
- Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo sztuczne od papieru i tektury.
- Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.
- Wszelkie zmiany czy modyfikacje urządzeń, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować utratę przez użytkownika prawa do posługiwania się tym sprzętem.
DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM
- UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda z przewodem uziemiającym. Nigdy nie wolno dezaktywować przewodu uziemiającego kabla sieciowego.
- Nie włączać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową.
- Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sieci elektrycznej odpowiada wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektrycznego, należy skontaktować się z elektrykiem.
- Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy gnieździe sieciowym, przy adapterze sieciowym ani przy gnieździe urządzenia.
- Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi.
- W miarę możliwości nie włączać i wyłączać urządzenia w krótkich odstępach czasu, gdyż może to mieć negatywny wpływ na jego żywotność.
- WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik stale się przepała, należy skontaktować się z autoryzowanym centrum serwisowym.
- Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.
- Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej wtyczki urządzenia Volex, zanim
będzie możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone.
- W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć kabel sieciowy i adapter sieciowy z gniazda.
Nigdy nie zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Czynności konserwacyjne i naprawy może przeprowadzać wyłącznie wykwalifikowany personel serwisowy.
Trójkąt równoboczny z symbolem błyskawicy sygnalizuje nieizolowane, niebezpieczne napięcie we wnętrzu urządzenia, które może spowodować porażenie prądem.
Trójkąt równoboczny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i konserwacji.
Ostrzeżenie! Ten symbol ostrzega przed gorącymi powierzchniami. Podczas użytkowania niektóre elementy mogą się nagrzać. Urządzenie można dotykać lub transportować dopiero po jego ostygnięciu (po odczekaniu co najmniej 10 minut).
Ostrzeżenie! To urządzenie przeznaczone jest do użytku do maksymalnej wysokości 2000 m n.p.m.
Ostrzeżenie! To urządzenie nie jest przewidziane do użytku w tropikalnych strefach klimatycznych.
UWAGA! WYSOKI POZIOM GŁOŚNOŚCI PRODUKTÓW AUDIO!
To urządzenie przewidziane jest do zastosowań profesjonalnych. Komercyjne stosowanie tego urządzenia podlega obowiązującym w danym kraju przepisom i wytycznym dotyczącym zapobiegania wypadkom. Firma Adam Hall jest jako producent zobowiązana do wyraźnego informowania o potencjalnym zagrożeniu dla zdrowia. Utrata słuchu w wyniku wysokiego poziomu głośności i długotrwałego narażenia: podczas stosowania tego produktu może powstać wysoki poziom ciśnienia akustycznego (SPL), który może doprowadzić do nieodwracalnego uszkodzenia słuchu u artystów, pracowników i widzów. Należy unikać długotrwałego narażenia na wysoki poziom głośności powyżej 90 dB.
WPROWADZENIE
Systemy kolumn all-in-one MAUI® nie od dziś ułatwiają organizację koncertów. Teraz ich kolejna generacja została wyposażona we wzmacniacz klasy D, zapewniający zwiększenie mocy i superatrakcyjny wygląd przy zmniejszonej masie. Zestawienie line array, falowody z optymalizacją BEM i innowacyjna technologia DynX® DSP marki LD Systems umożliwiają uzyskanie wolnego od zniekształceń dźwięku HD o równomiernym rozproszeniu i maksymalnym pokryciu.
WSKAZÓWKI OGÓLNE
Przed pierwszym uruchomieniem subwoofera LD Systems MAUI28G2 systemu nagłośnieniowego (PA) Array należy ustawić go pionowo na równej powierzchni, na nóżkach. Nigdy nie wolno uruchamiać systemu umieszczonego na wózku z kółkami, ponieważ zachodzi ryzyko iekontrolowanego przesunięcia się całego systemu. Może to skutkować wypadkami lub uszkodzeniami. Aby zapewnić odpowiednie chłodzenie, należy w trakcie pracy urządzenia zachować odstęp minimalny wynoszący 50 cm między tylną stronę subwoofera a innymi obiektami, jak np. ściany itp.
Należy zwrócić uwagę na prawidłowe podłączenie złączy audio i zasilania w systemie i w podłączonych urządzeniach, takich jak pulpity mikerskie, odtwarzacze CD itp. Należy stosować wyłącznie nieuszkodzone kable o odpowiedniej średnicy i zawsze całkowicie rozwijać bębny kablowe. W razie potrzeby należy stosować mosty kablowe, aby zapobiec ryzyku potknięcia się o luźne kable. Nie wolno ustawiać urządzenia bezpośrednio na krawędzi. Nie ustawiać subwoofera na stole. Aby uniknąć niepożądanych zakłóceń przy włączaniu podłączonych urządzeń, zawsze należy włączać system jako ostatnie i wyłącać jako pierwsze urządzenie.
MONTAŻ
System Array MAUI28G2 firmy LD Systems składa się z trzech elementów:
A. subwoofera ze zintegrowanym układem elektronicznym obsługującym wszystkie elementy systemu,
B. kolumny głośnikowej ze złączami na dole i na górze,
C. kolumny głośnikowej ze złączem na dole.
Po ustawieniu subwoofera w wybranym miejscu należy umieścić na nim dolną kolumnę głośnikową z 8 głośnikami średnio- i wysokotonowymi, na której z kolei montuje się górną kolumnę głośnikową z 8 głośnikami średnio- i wysokotonowymi (zwrócić uwagę na symbole znajdujące się na subwooferze i kolumnach głośnikowych, zob. rysunek). Bolce prowadzące wykonane ze stali ułatwiają prawidłowy montaż i jednocześnie zapewniają bezpieczne połączenie. Za pomocą opcjonalnych akcesoriów można zdalnie zamontować kolumnę głośnikową jako całość, na ścianie lub na statywie (w każdym przypadku dostępne są 2 warianty).
WAŻNE WSKAZÓWKI: Upewnij się, że podczas montażu są na subwooferze wykorzystane obie kolumny, a nie tylko górny element kolumny. W innym razie automatyczne wykrywanie spowoduje wyłączenie systemu, aby zapobiec uszkodzeniu. Podczas zdalnego montażu należy wykorzystać obie kolumny i nigdy nie używać tylko górnej części kolumny; w przeciwnym wypadku automatyczne wykrywanie nie będzie działało poprawnie, a system może zostać uszkodzony.
PODŁĄCZENIE I EKSPLOATACJA
W urządzeniu można regulować zarówno głośność całego systemu, jak i głośność subwoofera w stosunku do głośności ogólnej. Urządzenia źródłowe można podłączyć za pomocą kabli symetrycznych lub niesymetrycznych (XLR/jack 6,3 mm/cinch/minijack). Zintegrowany, 4-kanałowy pulpit mikserski wyposażony został w wejście mikrofonowe, wysokoomowe wejście instrumentalne, np. na gitarę elektryczną, oraz w wejście urządzeń źródłowych o liniowym poziomie sygnału, a także w moduł Bluetooth, który może być używany równolegle z wejściem jack 3,5 mm.

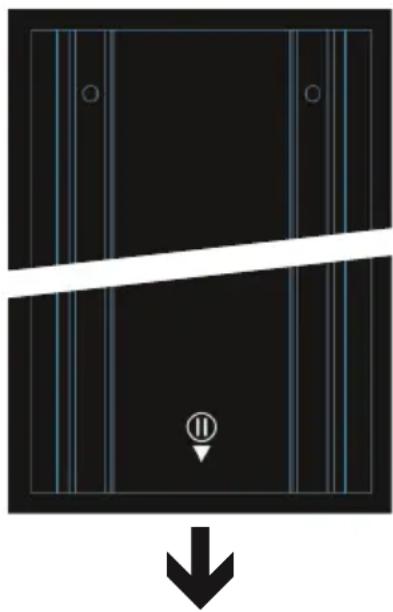

C. Górna
kolumna głośnikowa

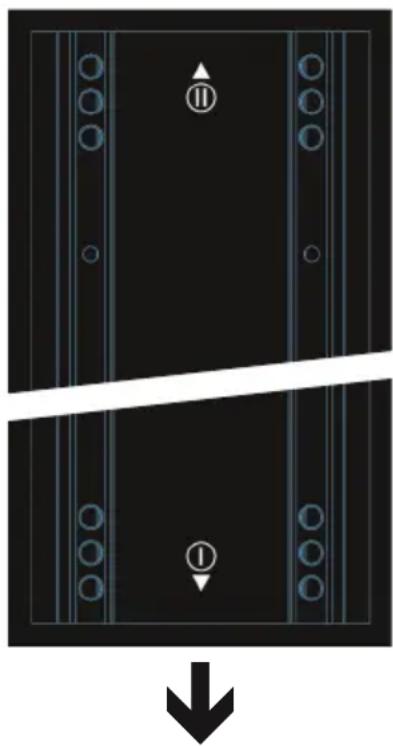

B. Dolna kolumna głośnikowa
Ustawianie stosunku głośności subwoofera i głośnika kolumnowego.
2 MAIN LEVEL
Regulacja głośności ogólnej. Głośność subwoofera regulowana jest zgodnie z ustawieniami regulatora poziomu SUB LEVEL.
③ WSKAŹNIKI LED
ON: zapala się, gdy urządzenie jest prawidłowo podłączone do sieci elektrycznej i włączone.
SIGNAL: zapala się, gdy do urządzenia zostanie doprowadzony sygnał audio. Do regulacji poziomu sygnału służy regulator MAIN LEVEL.
LIMIT: zapala się, gdy system głośników pracuje w górnym w zakresie granicznym. Krótkie zaświecenie się diody LED nie jest krytyczne. Aby chronić system, zbyt wysoki poziom sygnału jest obniżany przez zintegrowany limiter. Jeżeli dioda LED limitera świeci się dłużej lub stale, należy zredukować poziom głośności. Nieprzestrzeganie tych zaleceń może skutkować zniekształconym odtwarzaniem dźwięku i uszkodzeniem systemu głośników.
PROTECT: zapala się, gdy system jest przeciążony lub przegrzany. Wzmacniacze są automatycznie wyciszane. Po osiągnięciu standardowych warunków pracy urządzenie przełącza się po kilku minutach z powrotem na normalny tryb działania.
4 SETUP
Diody LED informujące o trybie pracy – naścienny/na statywie – lub o zamontowanym subwooferze opłatymalizowane ustawienia DSP zostaną załadowane automatycznie w przypadku użytkowania kolumny głośnikowej zamontowanej na jeden z możliwych sposobów. Ponadto automatycznie włączana jest odpowiednia dioda LED.
5 MONO/STEREO
Wskaźniki LED trybu pracy mono/stereo.
MONO: w przypadku używania pojedynczego systemu MAUI28G2 należy aktywować tryb pracy mono (nacisnąć przycisk nr 6 SYSTEM, wskaźnik LED MONO musi się świecić). Sygnał stereo jest teraz wewnętrznie sumowany do sygnału mono. Przykładowe rozszerzenia systemu i konfiguracje okablowania znajdują się w niniejszej instrukcji w rozdziale PRZYKŁADOWE KONFIGURACJE PODŁĄCZENIA KABLI.
STEREO: w przypadku używania dwóch systemów MAUI28G2 jako zestawu stereo należy aktywować tryb pracy stereo (nacisnąć przycisk nr 6 SYSTEM, wskaźnik LED musi się świecić). Sygnał do systemu doprowadzić można z urządzenia źródłowego (odtwarzacza CD, pulpitu mik-serskiego itd.) przy pomocy wejść liniowych prawego i lewego kanału (gniazda cinch LINE IN R + L – nr 9 lub gniazda combo XLR/jack 6,3 mm LINE IN R + L – nr 10) oraz przekazywać do urządzenia rozszerzenia stereo przy pomocy wyjścia liniowego SYSTEM OUT. W przypadku używa-nia urządzenia Bluetooth® jako źródłowego (smartfon, tablet) należy również korzystać z wyjścia liniowego SYSTEM OUT w celu przekazywania sygnału do urządzenia rozszerzenia stereo. Przykładowe rozszerzenia systemu i konfiguracje okablowania znajdują się w niniejszej instrukcji w rozdziale PRZYKŁADOWE KONFIGURACJE PODŁĄCZENIA KABLI.
6 SYSTEM
Przycisk służący do przełączania się między trybami pracy mono i stereo. Po aktywowaniu żądanego trybu pracy zapala się odpowiedni wskaźnik LED (nr 5).

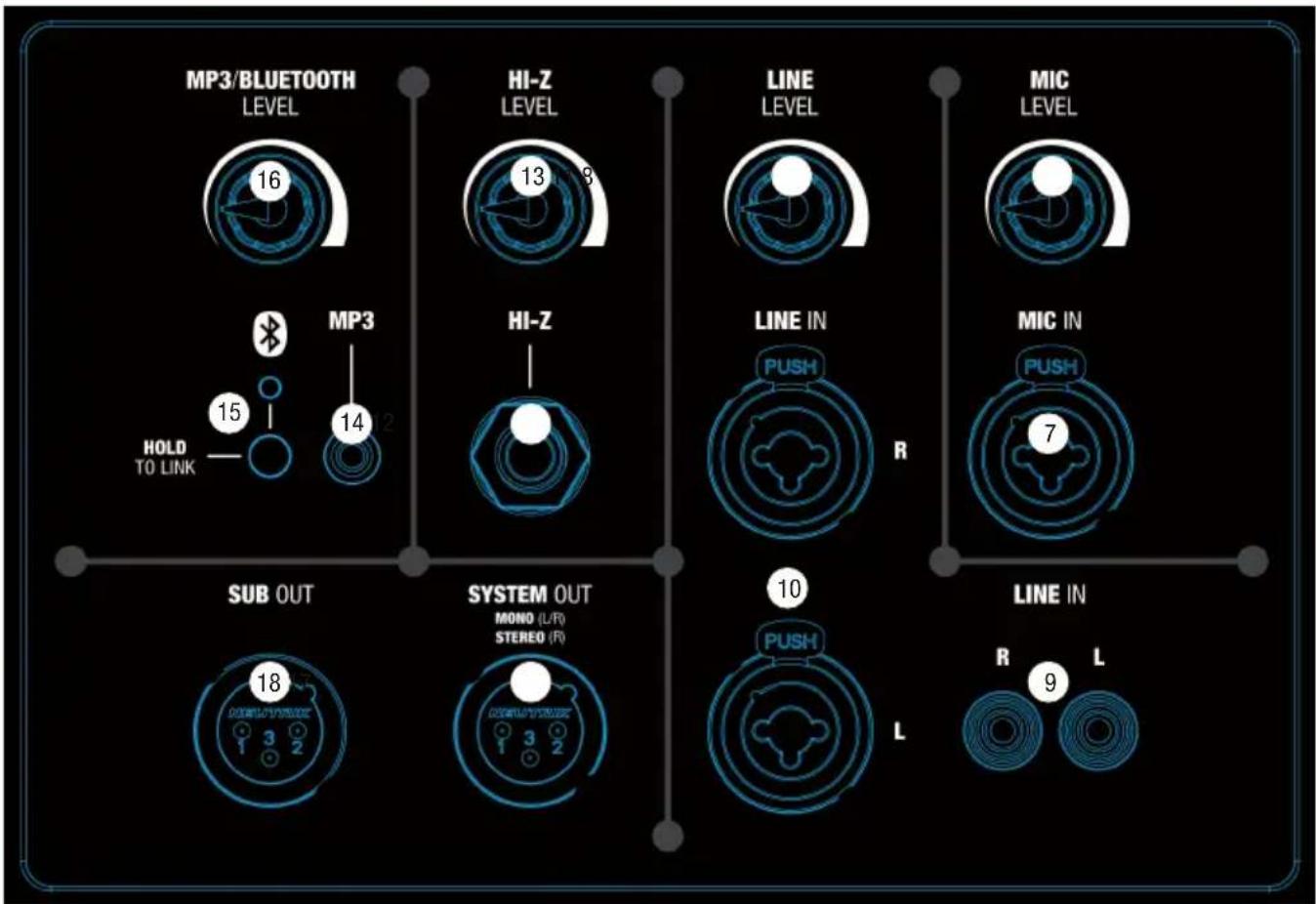

7 MIC IN
Symetryczne wejście mikrofonowe z gniazdem combo XLR/jack 6,3 mm (mono). Możliwe jest także użycie niesymetrycznego kabla mikrofonowego (jack mono). Wejście mikrofonowe wyposażone zostało w zintegrowany filtr dolnozaporowy (low-cut), który tłumi niepożądane elementy sygnału o niskiej częstotliwości oraz pomaga uniknąć sprzeżeń zwrotnych.
UWAGA: wejście mikrofonowe nie zostało wyposażone w zasilanie phantom.
Regulator głośności kanału mikrofonowego. Obrót w lewo powoduje zmniejszenie, a obrót w prawo – zwiększenie poziomu głośności.
9 LINE IN (CINCH R + L)
Niesymetryczne wejście liniowe stereo z gniazdami cinch do podłączenia urządzenia źródłowego (np. odtwarzacza CD, keyboardu). W razie potrzeby oba wejścia liniowe (nr 9 i 10) mogą być używane jednocześnie, przy czym stosunek głośności należy ustawić na urządzeniach źródłowych.
10 LINE IN (gniazdo combo XLR/jack 6,3 mm R + L)
Symetryczne wejście liniowe stereo z gniazdami combo XLR/jack 6,3 mm do podłączania urządzenia źródłowego (np. pulpitu mikerskiego, keyboardu). W razie potrzeby oba wejścia liniowe (nr 9 i 10) mogą być używane jednocześnie, przy czym stosunek głośności należy ustawić na urządzeniach źródłowych.
11 LINE LEVEL
Regulator głośności kanału liniowego (nr 9 i 10). Obrót w lewo powoduje zmniejszenie, a obrót w prawo – zwiększenie poziomu głośności.
12 HI-Z INPUT
Wysokoomowe wejście mono z gniazdem jack 6,3 mm do podłączenia gitary akustycznej lub elektrycznej. Wejście HI-Z wyposażone zostało w zintegrowany filtr dolnozaporowy (low-cut), który tłumi niepożądane elementy sygnału o niskiej częstotliwości oraz pomaga uniknąć sprzężeń zwrotnych.
13 HI-Z LEVEL
Regulator głośności kanału HI-Z. Obrót w lewo powoduje zmniejszenie, a obrót w prawo – zwiększenie poziomu głośności.
14 MP3 INPUT
Wejście liniowe stereo z gniazdem jack 3,5 mm do podłączenia odtwarzacza MP3 lub innego urządzenia źródłowego. W razie potrzeby oba interfejsy (MP3 i Bluetooth®) mogą być używane jednocześnie, przy czym stosunek głośności należy ustawić na urządzeniach źródłowych.
15 BLUETOOTH®
Pulpit mikserski systemu Array LDMAUI28G2 wyposażony został w moduł Bluetooth, co oznacza, iż odtwarza on pliki audio znajdujące się na innym urządzeniu Bluetooth (np. smartfonie, tablecie) (odległość między oboma urządzeniami nie powinna przekraczać ok. 10 m). Jeżeli z wewnętrznym modułem Bluetooth nie jest połączone żadne urządzenie Bluetooth, wówczas niebieska dioda LED sygnału Bluetooth informuje o braku sygnału. W trybie gotowości do sparowania dioda LED sygnału Bluetooth pulsuje rytmicznie z częstotliwością ok. 3 Hz, a po ustanowieniu połączenia Bluetooth dioda ta świeci światłem ciągłym, co oznacza, że można rozpocząć odtwarzanie plików audio. Ustawienie poziomu głośności następuje za pomocą regulatora głośności Bluetooth® (nr 16) lub na urządzeniu źródłowym.
Aby sparować i połączyć moduł Bluetooth z urządzeniem Bluetooth, należy nacisnąć i przytrzymać przycisk HOLD TO LINK przez ok. 3 sekundy, dopóki dioda LED sygnału Bluetooth nie zacznie rytmicznie pulsować (ok. 3 Hz). Następnie należy aktywować moduł Bluetooth na swoim urządzeniu Bluetooth i wyszukać dostępne urządzenia. Wybrać pozycję „LD MAUI28G2” i sparować urządzenie Bluetooth z modułem Bluetooth systemu. Teraz można rozpocząć odtwarzanie plików audio. Aby zakończyć połączenie, należy ponownie nacisnąć i przytrzymać przycisk HOLD TO LINK przez ok. 3 sekundy. Jeżeli połączenie Bluetooth zostanie przerwane (np. zbyt duża odległość między urządzeniami), dioda LED sygnału Bluetooth zgaśnie. W ciągu ok. 90 sekund połączenie może zostać automatycznie przywrócone (urządzenie Bluetooth ponownie w zasięgu). Po przekroczeniu czasu 90 sekund moduł Bluetooth systemu Array MAUI28G2 zostanie automatycznie wyłączony.
16 MP3/BLUETOOTH LEVEL
Regulator głośności kanału MP3 i modułu Bluetooth. Obrót w lewo powoduje zmniejszenie, a obrót w prawo – zwiększenie poziomu głośności.
17 SYSTEM OUT
Symetryczne wyjście liniowe z męskim, 3-stykowym gniazdem XLR.
Jeżeli aktywowano tryb pracy mono (punkt 5: MONO/STEREO), suma wszystkich kanałów wejściowych będzie miała postać sygnału mono. Wybrać tryb pracy mono, a następnie użyć wyjścia liniowego SYSTEM OUT, aby przekazywać sygnał do kolejnej jednostki mono MAUI28G2. Jeżeli aktywowano tryb pracy stereo (punkt 5: MONO/STEREO), lewy kanał wszystkich wejść stereo (nr 9, 10, 14 i 15) będzie przetwarzany wewnętrznie i odtwarzany przez system Array MAUI28G2, a prawy kanał wszystkich wejść stereo będzie przekazywany na wyjście liniowe SYSTEM OUT, aby umożliwiać odtwarzanie za pomocą kolejnej jednostki MAUI28G2, która pełnić będzie funkcję zewnętrznego urządzenia rozszerzenia stereo. Suma kanałów mono MIC IN i HI-Z IN będzie odtwarzana wewnętrznie (lewy kanał) i zewnętrznie (prawy kanał) w proporcjonalnych częściach.
Wskazówka: aby w przypadku urządzenia rozszerzenia stereo osiągnąć zarówno tę samą głośność, jak i ten sam dźwięk, co w przypadku jednostki głównej, regulatory poziomu LINE LEVEL urządzenia rozszerzenia stereo należy ustawić na wartość maksymalną (maks. obrót w prawo), a regulatory SUB LEVEL i MAIN LEVEL tak samo, jak regulatory SUB LEVEL i MAIN LEVEL jednostki głównej.
18 SUB OUT
Symetryczne wyjście liniowe z męskim, 3-stykowym gniazdem XLR do przekazywania sygnału do zewnętrznego subwoofera aktywnego. Sygnał będzie przechodził przez regulator głośności SUB LEVEL, w związku z czym jego poziom będzie zależny od ustawienia regulatora.


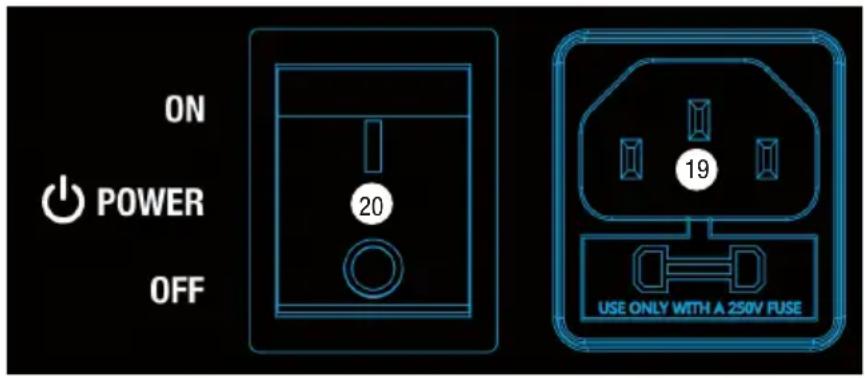

ON POWER OFF 20 19 USE ONLY WITH A 250V FUSE19 GNIAZDO SIECIOWE I UCHWYT BEZPIECZNIKOWY
Gniazdo sieciowe IEC ze zintegrowaną podstawą bezpiecznika. W zestawie znajduje się odpowiedni kabel sieciowy.
WAŻNA INFORMACJA: bezpiecznik należy wymieniać wyłącznie na bezpiecznik tego samego typu i o takich samych parametrach. Zwrócić uwagę na oznaczenie na obudowie. Jeżeli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.
20 POWER ON/OFF
Włącznik/Wyłącznik dopływu zasilania do urządzenia.
DSP to skrót od Digital Signal Processing (Cyfrowe Przetwarzanie Sygnałów), a technologia DynX® obejmuje następujące funkcje: limiter, korektor dźwięku, kompresor i zwrotnica głośnikowa. Cyfrowe przetwarzanie sygnałów gwarantuje optymalne odtwarzanie sygnału audio z maksymalną czystością i równocześnie chroni system PA przed przeciążeniem.
NA CZYM DOKŁADNIE POLEGA DZIAŁANIE TECHNOLOGII DynX® DSP?
Funkcja limitera chroni głośnik i zapobiega powstawaniu zniekształceń wynikających z przesterowania. Oddzielne limitery dla zakresu to- nów niskich, średnich i wysokich osłabiają sygnał, gdy poziom przekroczy wartość, która mogłaby mieć negatywny wpływ na system. Każdy limiter zoptymalizowany został dla jednego z trzech zakresów częstotliwości płynnie przechodzących jeden w drugi (limiter wielopasmowy). Dzięki temu system może pracować przy łącznie wyższym ciśnieniu akustycznym, gdyż ekstremalne poziomy sygnału są automatycznie osłabiane, w związku z czym nie ma konieczności redukcji głośności ogólnej.
Wielopasmowy korektor dźwięku obsługuje cały zakres częstotliwości i optymalizuje ogólne brzmienie systemu.
Zwrotnice głośnikowe przydzielają sygnał audio w zależności od zakresu częstotliwości do danego głośnika, czyli do subwoofera oraz głośników średnio- i wysokotonowych kolumny Array. Optymalizacja amplitudy i czasu reakcji zwrotnic głośnikowych zapewnia równomierne odtwarzanie wszystkich częstotliwości i ich równoczesne dotarcie do słuchacza.
PRZYKŁADOWE KONFIGURACJE PODŁĄCZENIA KABLI

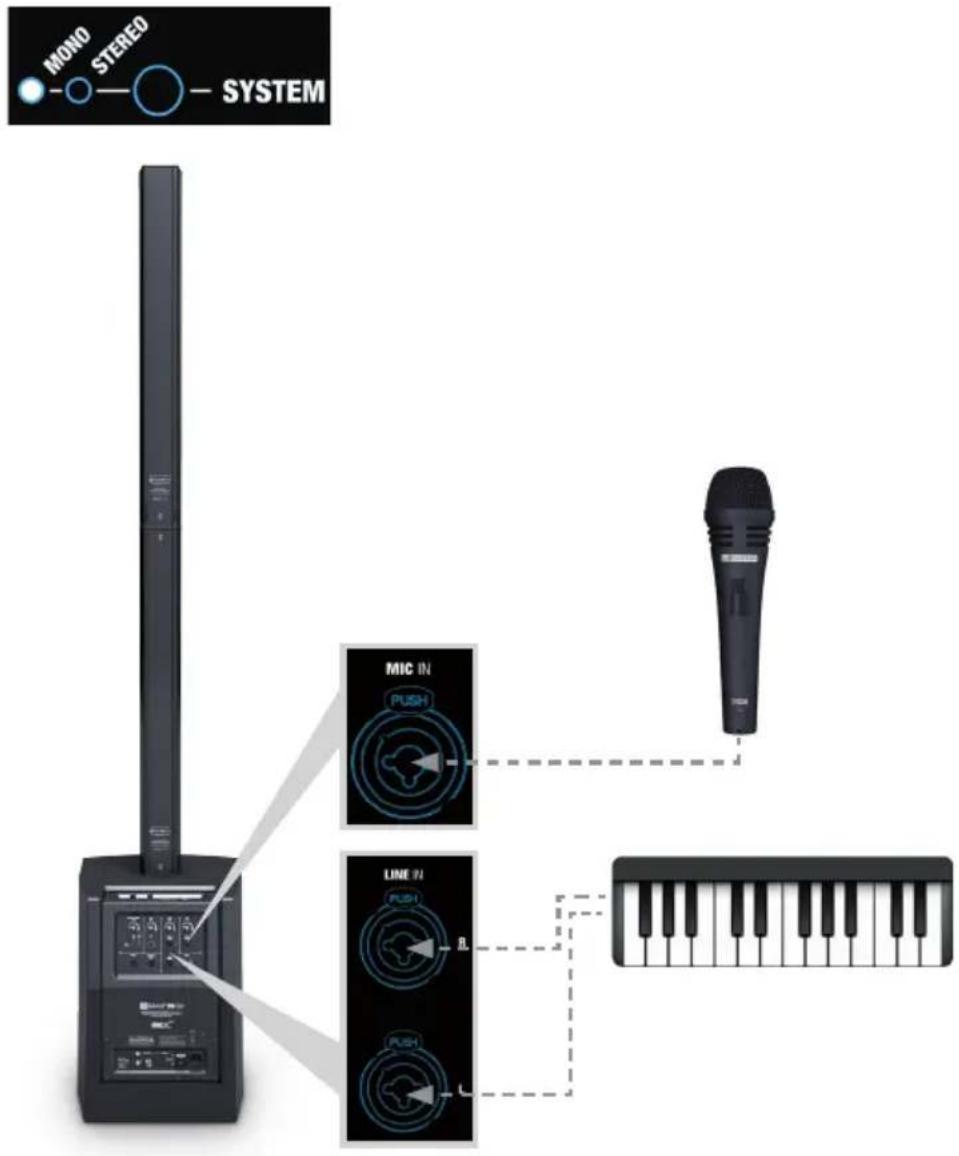

Przykładowa konfiguracja dla trybu pracy mono


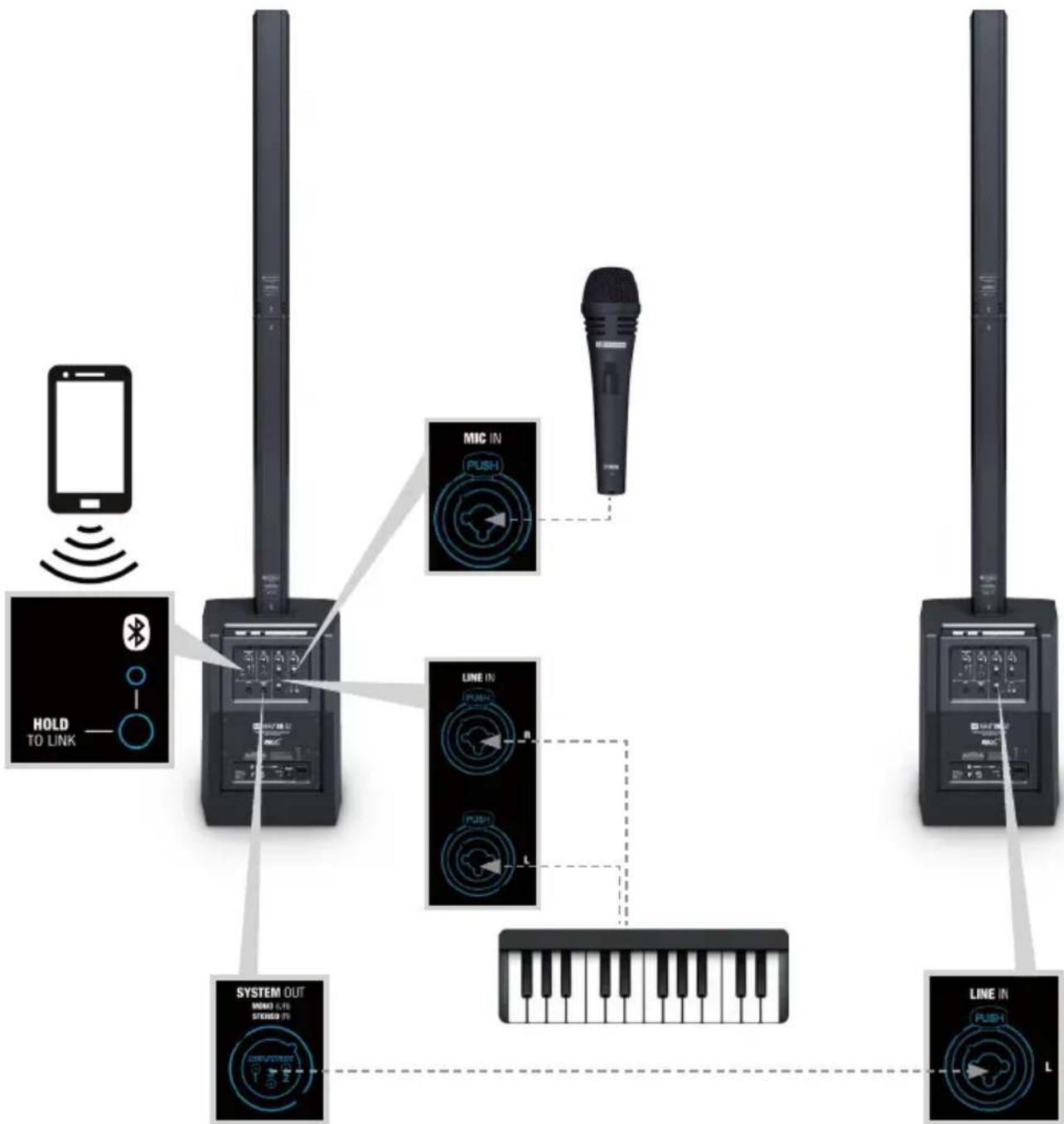

Jednostka główna Praca w trybie rozszerzenia stereo
Maksimum Takie same ustawienia jak w przypadku jednostki głównej
OPCJONALNE AKCESORIA
LDM28G2SATBAG: torba transportowa na kolumnę głośnikową LDMAUI28G2
LDM28G2SUBPC: pokrowiec ochronny na subwoofer LDMAUI28G2
LDM28G2CB: wózek na kółkach do przewożenia subwoofera LDMAUI28G2
LDMG2SPS: statyw do kolumny głośnikowej LDMAUIG2, czarny
LDMG2SPSW: statyw do kolumny głośnikowej LDMAUIG2, biały
LDMG2IK1: zestaw instalacyjny do montażu ściennego kolumny głośnikowej LDMAUIG2 (montaż równolegle do ściany), czarny
LDMG2IK1W: zestaw instalacyjny do montażu ściennego kolumny głośnikowej LDMAUIG2 (montaż równolegle do ściany), biały
LDMG2IK2: zestaw instalacyjny do montażu ściennego kolumny głośnikowej LDMAUIG2 (montaż umożliwiający regulację kąta), czarny
LDMG2IK2W: zestaw instalacyjny do montażu ściennego kolumny głośnikowej LDMAUIG2 (montaż umożliwiający regulację kąta), biały
DANE TECHNICZNE
Nazwa modelu: LDMAUI28G2(W)
| Rodzaj produktu: kolumnowy system PA | |
| Typ: aktywny | |
| Kolor: | LDMAUI28G2 – czarnyLDMAUI28G2W – biały |
| Maks. SPL (szczytowy): | 126 dB |
| Charakterystyka częstotliwościowa: | 45–20 000 Hz |
| Dyspersja (w poziomie x w pionie): | 120^ × 20^ |
| Całkowita wysokość: | 2059 mm |
| Waga: | 30,9 kg |
| Właściwości użytkowe: | cyfrowe przetwarzanie sygnałów (DSP), doskonała dyspersja dźwięku, transmisja audio w technologii Bluetooth, wbudowany mikser 4-kanałowy, zastosowanie w konfiguracji mono/stereo, automatyczna regulacja DSP, urządzenie dostępne w kolorze czarnym i białym, możliwość montażu na ścianie i statywie głośnikowym |
Subwoofer
| Wielkość przetwornika nisko-średniotonowego: | 2 x 8" |
| Wielkość przetwornika nisko-średniotonowego (mm): | 2 x 203 mm |
| Magnes przetwornika niskotonowego: | ferrytowy |
| Marka przetwornika niskotonowego: | wykonany specjalnie do systemu |
| Wielkość cewki drgającej przetwornika niskotonowego: | 2" |
| Wielkość cewki drgającej przetwornika niskotonowego (mm): | 50,8 mm |
| Konstrukcja obudowy: | bass-reflex |
| Materiał obudowy: | sklejka 15 mm |
| Pokrycie obudowy: | farba strukturalna |
| Szerokość subwoofera: | 370 mm |
| Wysokość subwoofera: | 484 mm |
| Głębokość subwoofera: | 480 mm |
| Waga subwoofera: | 19,7 kg |
System średnio-wysokotonowy
| Wielkość przetwornika średniotonowego: | 16 x 3” |
| Wielkość przetwornika średniotonowego (mm): | 16 x 76,2 mm |
| Magnes przetwornika średniotonowego: | ferrytowy |
| Marka przetwornika średniotonowego: | wykonany specjalnie do systemu |
| Cewka drgająca przetwornika średniotonowego: | 1” |
| Cewka drgająca przetwornika średniotonowego (mm): | 25,4 mm |
Tuba głośnikowa: falowód stałej kierunkowości (CD) zoptymalizowany zgodnie z metodą elementów brzegowych (BEM)
| Wielkość przetwornika wysokotonowego: 2 x 1" | |
| Wielkość przetwornika wysokotonowego (mm): 25,4 mm | |
| Magnes przetwornika wysokotonowego: neodymowy | |
| Marka przetwornika wysokotonowego: wykonany specjalnie do systemu | |
| Cewka drgająca przetwornika wysokotonowego: 1" | |
| Cewka drgająca przetwornika wysokotonowego (mm): 25,4 mm | |
| Wejścia głośnikowe: 1 | |
| Wejściowe złącza głośnikowe: wykonane specjalnie do systemu złącze wielostykowe | |
| Konstrukcja głośnika średnio-wysokotonowego: zamknięta | |
| Materiał głośnika średnio-wysokotonowego: aluminium | |
| Pokrycie głośnika średnio-wysokotonowego: | powłoka poliuretanowa o wysokiej gęstości |
| Szerokość głośnika średnio-wysokotonowego: | 96 mm |
| Wysokość głośnika średnio-wysokotonowego: | 780/795 mm |
| Głębokość głośnika średnio-wysokotonowego: | 104 mm |
| Waga głośnika średnio-wysokotonowego: | 5,6/5,6 kg |
| Moduł wzmacniacza (zintegrowany w subwooferze): | |
| Wzmacniacz: | 3-kanałowy klasy D |
| Moc wyjściowa wzmacniacza (RMS): | 1000 W |
| Moc wyjściowa wzmacniacza (RMS): | 2000 W |
| Zabezpieczenia: | przed przeciążeniem termicznym/zwarciem/prądem stałym i limiter wielopasmowy |
| Chłodzenie: | konwekcyjne |
| Regulacja: | regulatory poziomu: Mic Level, Sub Level, Line Level, MP3/Bluetooth Level, Hi-Z Level, Main Level oraz przełącznik Mono/Stereo i przycisk Bluetooth |
| Wskaźniki: | On, Signal, Limit, Protect, Mono/Stereo, Setup |
| Złącze zasilania: | IEC (kabel zasilający w zestawie) |
| Napięcie robocze: | zasilacz impulsowy, 100 V AC–120 V AC, 50–60 Hz/200 V AC–240 V AC, 50–60 Hz (przełączany automatycznie) |
| Zużycie energii wył./wł./maks.: | 0/11/600 W |
| Temperatura otoczenia (podczas pracy): | 0°C–40°C |
| Zakres wilgotności: | 10%–80%, względna (bez kondensacji) |
| Wejścia liniowe: | 2 x stereo |
| Złącza wejść liniowych: | RCA, XLR/jack 6,3 mm |
| Wyjścia liniowe: | 2 (1 x System Out, 1 x Sub Out) |
| Złącza wyjść liniowych: | XLR |
| Wejścia mikrofonowe: | 1 |
| Złącza wejść mikrofonowych: | XLR/jack 6,3 mm |
| Wejścia MP3: | 1 |
| Złącza wejść MP3: | jack 3,5 mm |
| Wejścia Hi-Z: | 1 |
| Złącza wejść Hi-Z: | jack 6,3 mm |
| Wyjścia głośnikowe: | 1 |
| Wyjściowe złącza głośnikowe: | wykonane specjalnie do systemu złącze wielostykowe |
Właściwości DSP:
| Głębia bitowa przetwornika AD/DA: | 24 bity |
| Wewnętrzna częstotliwość próbkowania: | 48 kHz |
| Stosunek sygnału do szumów: | 100 dB |
DEKLARACJE PRODUCENTA
GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI
Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z firmą Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / e-mail Info@adamhall.com / +49 (0)6081 / 9419-0.
PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU
(Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż urządzenie po zakończeniu okresu użytkowania nie może być utylizowane razem ze standardowymi odpadami domowymi, aby uniknąć szkód w środowisku lub szkód na osobie powstałych w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu ponownego wykorzystania użytych w nim materiałów w ramach idei zrównoważonego rozwoju. Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych. Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.
Deklaracja zgodności CE
Firma Adam Hall GmbH niniejszym oświadcza, że produkt ten jest zgodny z następującymi dyrektywami (o ile mają zastosowanie): dyrektywa w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych (1999/5/WE) lub dyrektywa w sprawie urządzeń radiowych (2014/53/UE) od czerwca 2017 r. dyrektywa niskonapięciowa (2014/35/UE) dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/UE) dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (2011/65/UE) Pełna wersja deklaracji zgodności znajduje się na stronie internetowej www.adamhall.com. Ponadto zapytania w tej sprawie można przesyłać na adres e-mail info@adamhall.com.
