MAUI 28 G2 - Lautsprecher LD Systems - Kostenlose Bedienungsanleitung

Produkttyp	Aktives Säulenlautsprechersystem
Modell	LD Systems MAUI 28 G2
Verfügbare Farben	Schwarz (MAUI 28 G2) oder Weiß (MAUI 28 G2W)
Maximaler Schalldruckpegel (Spitze)	126 dB SPL
Frequenzgang	45 Hz - 20 kHz
Abstrahlwinkel (H x V)	120° x 20°
Gesamthöhe	2059 mm
Gesamtgewicht	30,9 kg
Konfiguration des Subwoofers	2 x 8" (203 mm) Lautsprecher, Ferrit-Tieftöner, 50,8 mm Schwingspule
Konfiguration der Mittel-/Hochtonsäule	16 x 3" (76,2 mm) Mitteltöner + 2 x 1" (25,4 mm) Neodym-Hochtöner
Verstärkerleistung (Spitze)	1000 W (Klasse D, 3 Kanäle)
Integriertes Bluetooth	Ja, drahtloses Audio-Streaming
Integrierter Mischer	4 Kanäle (MIC, HI-Z, LINE, MP3/BT)
Digitale Signalverarbeitung (DSP)	DynX® (Multiband-Limiter, Equalizer, Kompressor, Frequenzweiche)
Eingänge	1 x MIC (Combo XLR/Klinke 6,35 mm), 2 x LINE (RCA + Combo), 1 x HI-Z (Klinke 6,35 mm), 1 x MP3 (Klinke 3,5 mm)
Ausgänge	1 x SYSTEM OUT (XLR), 1 x SUB OUT (XLR)
Stromversorgung	100-120 V / 200-240 V, 50-60 Hz (automatische Umschaltung)
Material des Subwoofers	15 mm Sperrholz mit Strukturlack
Material der Säule	Aluminium mit langlebiger Oberfläche
Schutzfunktionen	Thermische Überlastung, Multiband-Limiter, Kurzschluss, Gleichspannungsschutz
Optionales Zubehör	Transporttasche, Schutzhülle, Rollwagen, Ständer, Wandmontagesets
Pflege und Reinigung	Verwenden Sie ein trockenes Tuch zur Reinigung. Keine Lösungsmittel verwenden.
Sicherheitshinweise	Lesen Sie die Anleitung sorgfältig, öffnen Sie das Gerät nicht, vermeiden Sie Feuchtigkeit und Wärmequellen, verwenden Sie eine geerdete Steckdose.

Häufig gestellte Fragen - MAUI 28 G2 LD Systems

Wie installiere ich das MAUI 28 G2 System richtig?

Stellen Sie zuerst den Subwoofer auf eine ebene und stabile Fläche. Montieren Sie dann die beiden Säulenhälften, indem Sie sie auf den Subwoofer stecken: zuerst die untere Säulenhälfte (mit 8 Mitteltönern), dann die obere (8 Mitteltöner + Hochtöner). Verwenden Sie die Stahlführungsstifte für eine sichere Montage. Stellen Sie sicher, dass Sie immer beide Säulenelemente verwenden. Lassen Sie mindestens 50 cm Abstand hinter dem Subwoofer zur Kühlung. Schließen Sie das Netzkabel und die Audioquellen an. Schalten Sie das System immer zuletzt ein.

Wie verbinde ich ein Smartphone über Bluetooth mit dem MAUI 28 G2?

Halten Sie die Taste HOLD TO LINK auf dem Bedienfeld etwa 3 Sekunden lang gedrückt, bis die Bluetooth-LED blinkt. Aktivieren Sie Bluetooth auf Ihrem Smartphone und suchen Sie nach verfügbaren Geräten. Wählen Sie 'LD MAUI28G2' aus der Liste. Nach dem Pairing leuchtet die blaue LED dauerhaft. Verwenden Sie den Regler MP3/BLUETOOTH LEVEL zur Lautstärkeeinstellung.

Was bedeutet die LIMIT-LED auf dem Bedienfeld?

Die LIMIT-LED leuchtet auf, wenn das System seine Betriebsgrenzen in Bezug auf den Schalldruckpegel erreicht. Ein kurzes Blinken ist normal. Wenn sie lange oder dauerhaft leuchtet, reduzieren Sie die Gesamtlautstärke (MAIN LEVEL), um übermäßige Verzerrungen zu vermeiden, die das System beschädigen könnten. Der eingebaute Limiter schützt die Lautsprecher.

Wie wechsle ich vom Mono- in den Stereomodus?

Drücken Sie die Taste SYSTEM (Ref. 6), um zwischen den Modi umzuschalten. Die entsprechende LED (MONO oder STEREO) leuchtet auf. Im Mono-Modus wird das Stereosignal summiert und mono über den SYSTEM OUT ausgegeben. Im Stereo-Modus wird der linke Kanal vom Hauptsystem wiedergegeben und der rechte Kanal über SYSTEM OUT an einen zweiten MAUI gesendet.

Kann die Säule des MAUI 28 G2 an einer Wand oder auf einem Stativ montiert werden?

Ja, mit optionalem Zubehör. Für die Wandmontage verwenden Sie die Kits LDMG2IK1 (Einbau) oder LDMG2IK2 (verstellbarer Winkel). Für die Stativmontage verwenden Sie das Stativ LDMG2SPS (schwarz) oder LDMG2SPSW (weiß). Wenn die Säule vom Subwoofer getrennt ist, stellen Sie sicher, dass Sie immer beide Säulenelemente verwenden, damit die automatische DSP-Erkennung funktioniert.

Welche Vorsichtsmaßnahmen sind zu treffen, um Gehörschäden zu vermeiden?

Dieses System kann hohe Schalldruckpegel erreichen (bis zu 126 dB SPL). Vermeiden Sie längere Exposition bei Pegeln über 90 dB SPL. Verwenden Sie bei Bedarf Gehörschutz. Beachten Sie die örtlichen Vorschriften zu Schallpegeln.

Wie reinige ich den MAUI 28 G2?

Verwenden Sie zur Reinigung ein trockenes, fusselfreies Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Flüssigkeiten. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt. Trennen Sie vor der Reinigung das Netzkabel.

Was tun, wenn die Sicherung des MAUI 28 G2 durchbrennt?

Trennen Sie das Gerät vom Netz. Ersetzen Sie die Sicherung durch eine neue desselben Typs und derselben Nennleistung (angegeben auf dem Sicherungshalter, normalerweise 250V). Wenn die Sicherung erneut durchbrennt, verwenden Sie das Gerät nicht und wenden Sie sich an ein autorisiertes Servicecenter. Ersetzen Sie die Sicherung niemals durch ein anderes Modell.

Kann ich einen externen Subwoofer an den MAUI 28 G2 anschließen?

Ja, der MAUI 28 G2 verfügt über einen SUB OUT-Ausgang (XLR). Schließen Sie einen aktiven externen Subwoofer an diesen Ausgang an. Das abgegriffene Signal hängt von der Position des Reglers SUB LEVEL ab. So können Sie die Bässe verstärken.

Was ist der DSP DynX® und wozu dient er?

Der DSP DynX® ist eine digitale Signalverarbeitung, die einen Multiband-Limiter, einen Equalizer, einen Kompressor und eine Frequenzweiche (aktiver Filter) kombiniert. Er optimiert die Klangqualität durch automatische Anpassung der Frequenzen, schützt die Lautsprecher vor Überlastung und sorgt für eine klare und kraftvolle Wiedergabe. Er passt den Klang je nach Montageart (Subwoofer, Stativ oder Wand) an.

BEDIENUNGSANLEITUNG MAUI 28 G2 LD Systems

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 17-20

VERKABELUNGSBEISPIELE

OPTIONALES ZUBEHÖR 23

TECHNISCHE DATEN 23-24

HERSTELLERERKLÄRUNGEN

FRANÇAIS

MESURES PRÉVENTIVES 26-27

INTRODUCTION

CONNECTEURS, CONTRÔLES ET INDICATEURS 29-32

EXEMPLES DE CÂBLAGE 33-34

ACCESSOIRES OPTIONNELS 35

CARACTÉRISTIQUES TECHNIQUES 35-37

DÉCLARATIONS

ESPAÑOL

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

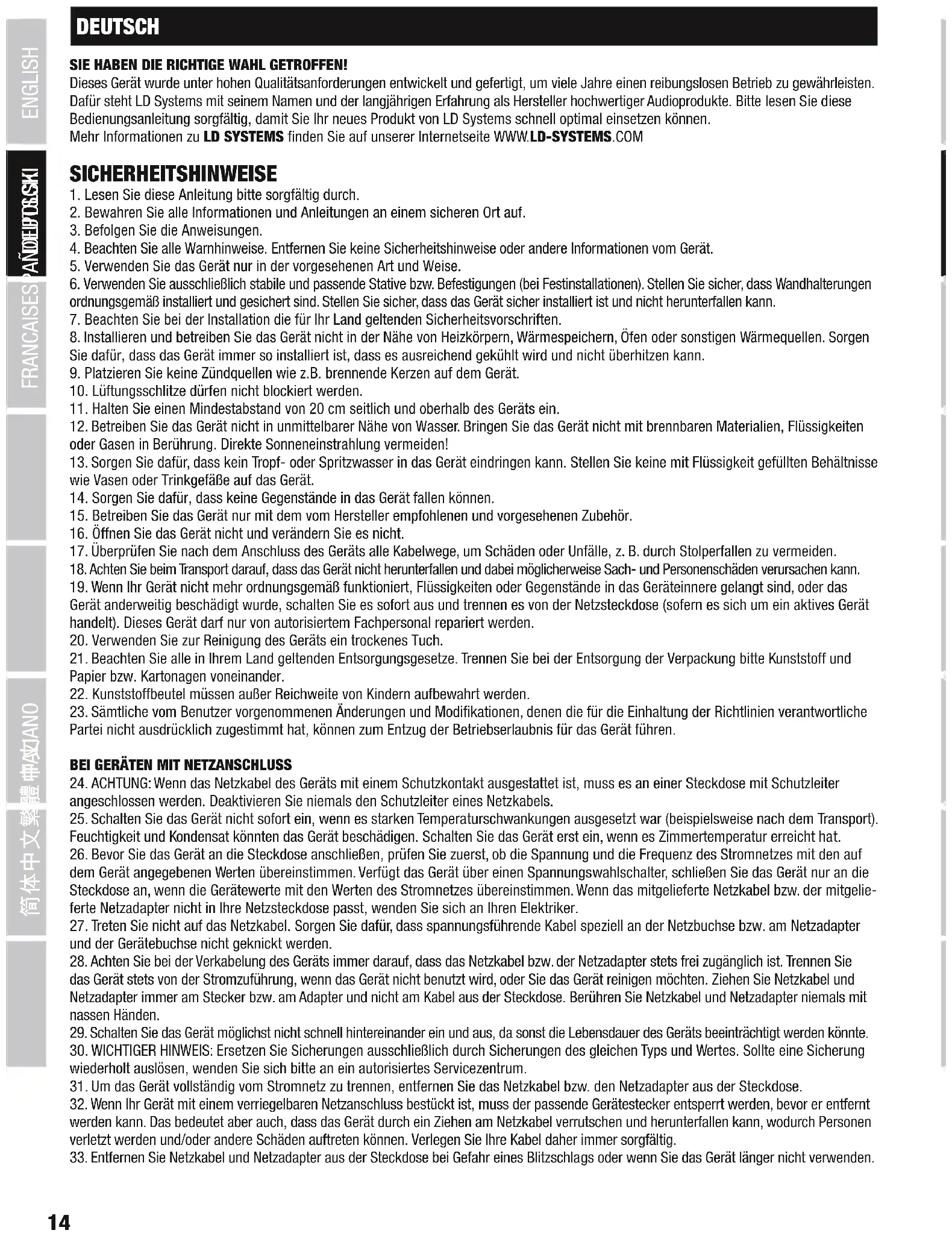

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.
12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFÜHRUNG

Mit der neuesten Generation unseres MAUI®-Säulensystems wird Ihr Bandleben deutlich einfacher: Unsere PA-Komplettlösung kommt jetzt mit Class-D-Verstärkung und bietet damit eine höhere Leistung, einen satteren Punch und ein geringeres Gewicht. Dank Line-Array-Konfiguration, BEM-optimierten Waveguides und LD Systems' innovativer DynX®-DSP-Technologie liefert sie einen verzerrungsfreien High-Definition-Klang mit gleichmäßiger Verteilung und maximaler Reichweite.

ALLGEMEINE HINWEISE

Der Subwoofer des LD Systems MAUI28G2 Array-Systems muss vor der Inbetriebnahme senkrecht auf ebener Fläche auf seine Füße gestellt werden. Betreiben Sie das System niemals auf einem Rollwagen, da die Gefahr besteht, dass sich das gesamte System unkontrolliert in Bewegung setzt. Unfälle und Beschädigungen können die Folge sein. Um eine ausreichende Kühlung zu gewährleisten, muss bei Betrieb zwischen der Rückseite des Subwoofers und anderen Objekten wie Wänden o. ä. ein Mindestabstand von 50 cm eingehalten werden.

Bitte achten Sie bei dem System sowie den angeschlossenen Geräten wie Mischpulten, CD-Playern etc. auf den korrekten Anschluss von Audio- und Stromverbindungen. Verwenden Sie ausschließlich unbeschädigte Kabel mit geeignetem Durchmesser und rollen Sie Kabelrollen immer vollständig ab. Verwenden Sie gegebenenfalls Kabelbrücken, um Stolperfallen durch lose Kabel zu vermeiden. Stellen Sie das Gerät niemals direkt an einer Kante auf. Positionieren Sie den Subwoofer nicht auf einem Tisch. Um ungewollte Nebengeräusche beim Einschalten angeschlossener Geräte zu vermeiden, schalten Sie das System immer als letztes Gerät ein und als erstes Gerät aus.

AUFBAU

Das LD Systems MAUI28G2 Array-System besteht aus drei Komponenten:

A. Subwoofer mit integrierter Elektronik für alle Systemkomponenten.
B. Lautsprechersäule mit Anschlüssen auf Unter- und Oberseite.
C. Lautsprechersäule mit dem Anschluss auf der Unterseite.

Nachdem der Subwoofer an der gewünschten Stelle aufgestellt wurde, wird die untere Lautsprechersäule mit den 8 Mittentönern auf den Subwoofer aufgesteckt und danach die obere Lautsprechersäule mit den 8 Mittentönern und den Hochtönern auf die untere (Bitte Symbole auf Subwoofer und Lautsprechersäulen beachten, siehe Zeichnung). Führungsbolzen aus Stahl erleichtern die korrekte Montage und gewährleisten gleichzeitig sicheren Halt. Mit Hilfe von optionalem Zubehör besteht die Möglichkeit, die Lautsprechersäule im Ganzen abzusetzen und an einer Wand, bzw. auf einem Stativ zu montieren (jeweils 2 Varianten).

WICHTIGE HINWEISE: Achten Sie darauf, dass bei der Montage auf dem Subwoofer stets beide Säulenelemente verwendet werden und niemals nur das obere Säulenelement, da die automatische Erkennung ansonsten das System stummschaltet, um Beschädigungen zu vermeiden.

Achten Sie bei der abgesetzten Montage darauf, stets beide Säulenelemente zu verwenden und niemals nur das obere Säulenelement, da ansonsten die automatische Erkennung nicht korrekt arbeitet und das System beschädigt werden könnte.

ANSCHLUSS UND BETRIEB

Am Gerät lässt sich sowohl die Lautstärke des gesamten Systems als auch die Lautstärke des Subwoofers im Verhältnis zur Gesamtlautstärke einstellen. Zuspielgeräte lassen sich sowohl über symmetrische als auch unsymmetrische Kabel (XLR / 6,3 mm Klinke / Cinch / Mini-Klinke) anschließen. Das integrierte 4-Kanal Mischpult bietet einen Mikrofoneingang, einen hochohmigen Instrumenteneingang für z.B. eine Akustik-Gitarre, einen Eingang für Zuspielgeräte mit Line-Pegel und darüber hinaus eine Bluetooth-Einheit, die parallel zum 3,5mm Klinkeneingang genutzt werden kann.

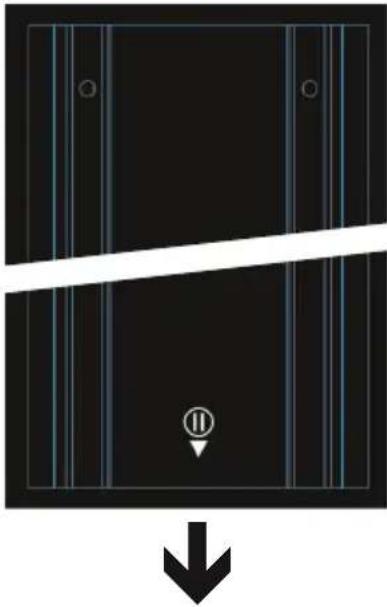

C. Obere utsprechersäule

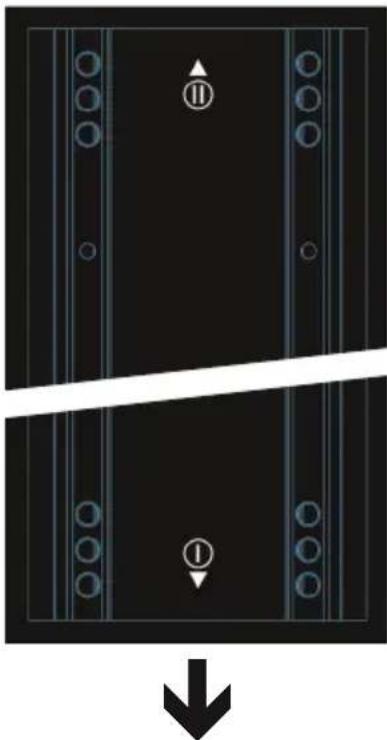

B. Untere Lautsprechersäule

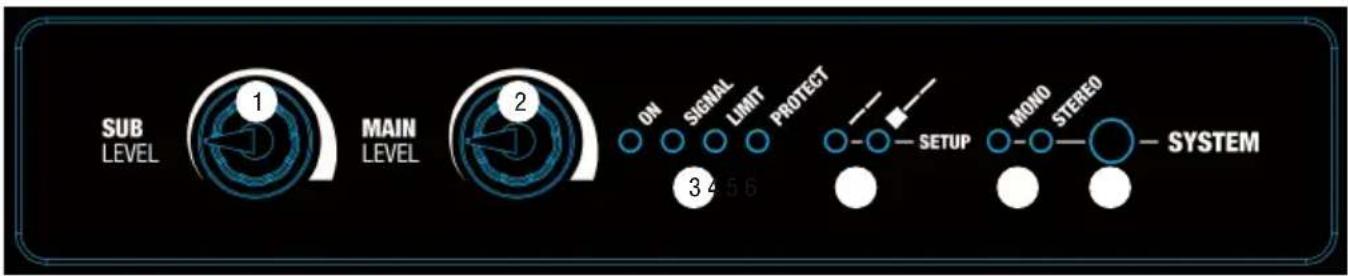

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

SUB LEVEL 1 MAIN LEVEL 2 ON SIGNAL LIMIT PROTECT 3 4 5 6 SETUP MONO STEREO SYSTEM

1 SUB LEVEL

Einstellung des Lautstärkeverhältnisses des Subwoofers zum Säulenlautsprecher.

2 MAIN LEVEL

Einstellung der Gesamtlautstärke. Die Subwooferlautstärke wird entsprechend der Voreinstellung am SUB LEVEL Pegelsteller mitgeregelt.

3 ANZEIGE LEDS

ON: Leuchtet, wenn das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist.

SIGNAL: Leuchtet auf, wenn am Gerät ein Audiosignal anliegt. Die Signalerfassung erfolgt vor dem MAIN LEVEL-Regler.

LIMIT: Leuchtet auf, wenn das Lautsprecher-System im oberen Grenzbereich betrieben wird. Ein kurzes Aufleuchten der LED ist dabei unkritisch. Um das System zu schützen, wird ein überhöhter Signal-Pegel vom integrierten Limiter sanft heruntergeregelt. Leuchtet die Limiter-LED länger oder dauerhaft, reduzieren Sie den Lautstärkepegel. Eine Nichtbeachtung kann zu einer verzerrten Klangwiedergabe und zur Beschädigung des Lautsprechersystems führen.

PROTECT: Leuchtet auf, falls das System überlastet/überhitzt. Die Verstärker werden automatisch stummgeschaltet. Nach Erreichen normaler Betriebsbedingungen wechselt das Gerät nach einigen Minuten wieder in den normalen Betriebsmodus.

4 SETUP

LEDs zum Anzeigen der Betriebsart Wand-, bzw. Stativmontage, oder Subwoofermontage Optinierte DSP-Einstellungen werden für die Verwendung der Lautsprechersäule in der jeweiligen Montageart automatisch geladen, ebenso erfolgt die Umstellung auf die entsprechende Anzeige-LED automatisch.

5 MONO / STEREO

Anzeige-LEDs für die Mono-, bzw. Stereo-Betriebsart.

MONO: Aktivieren Sie bei der Verwendung einer einzelnen MAUI28G2 Anlage das Mono-Preset (Taster Nr. 6 SYSTEM drücken, Anzeige-LED MONO muss leuchten). Ein anliegendes Stereo-Signal wird nun intern Mono summiert. Beispiele für Systemerweiterungen und Verkabelung finden Sie in dieser Anleitung unter VERKABELUNGSBEISPIELE.

STEREO: Aktivieren Sie bei der Verwendung zweier MAUI28G2 Anlagen als Stereo-Set das Stereo-Preset (Taster Nr. 6 SYSTEM drücken, Anzeige-LED STEREO muss leuchten), nutzen für die Ansteuerung durch ein Zuspielgerät (CD-Player, Mischpult etc.) die Line-Eingänge rechts und links (Cinch-Buchsen LINE IN R + L Nr. 9, oder XLR / 6,3 mm Klinke Combo-Buchsen LINE IN R + L Nr. 10) und steuern die Stereo Erweiterungs-Einheit mit Hilfe des Line-Ausgangs SYSTEM OUT an. Bei der Verwendung einer Bluetooth ^® -Einheit als Zuspielgerät (Smartphone, Tablet) nutzen Sie ebenfalls den Line-Ausgang SYSTEM OUT für die Ansteuerung der Stereo Erweiterungs-Einheit. Beispiele für Systemerweiterungen und Verkabelung finden Sie in dieser Anleitung unter VERKABELUNGSBEISPIELE.

6 SYSTEM

Taster zum Umschalten der Betriebsarten Mono und Stereo. Ist die gewünschte Betriebsart aktiviert, leuchtet die entsprechende Anzeige-LED (Nr. 5).

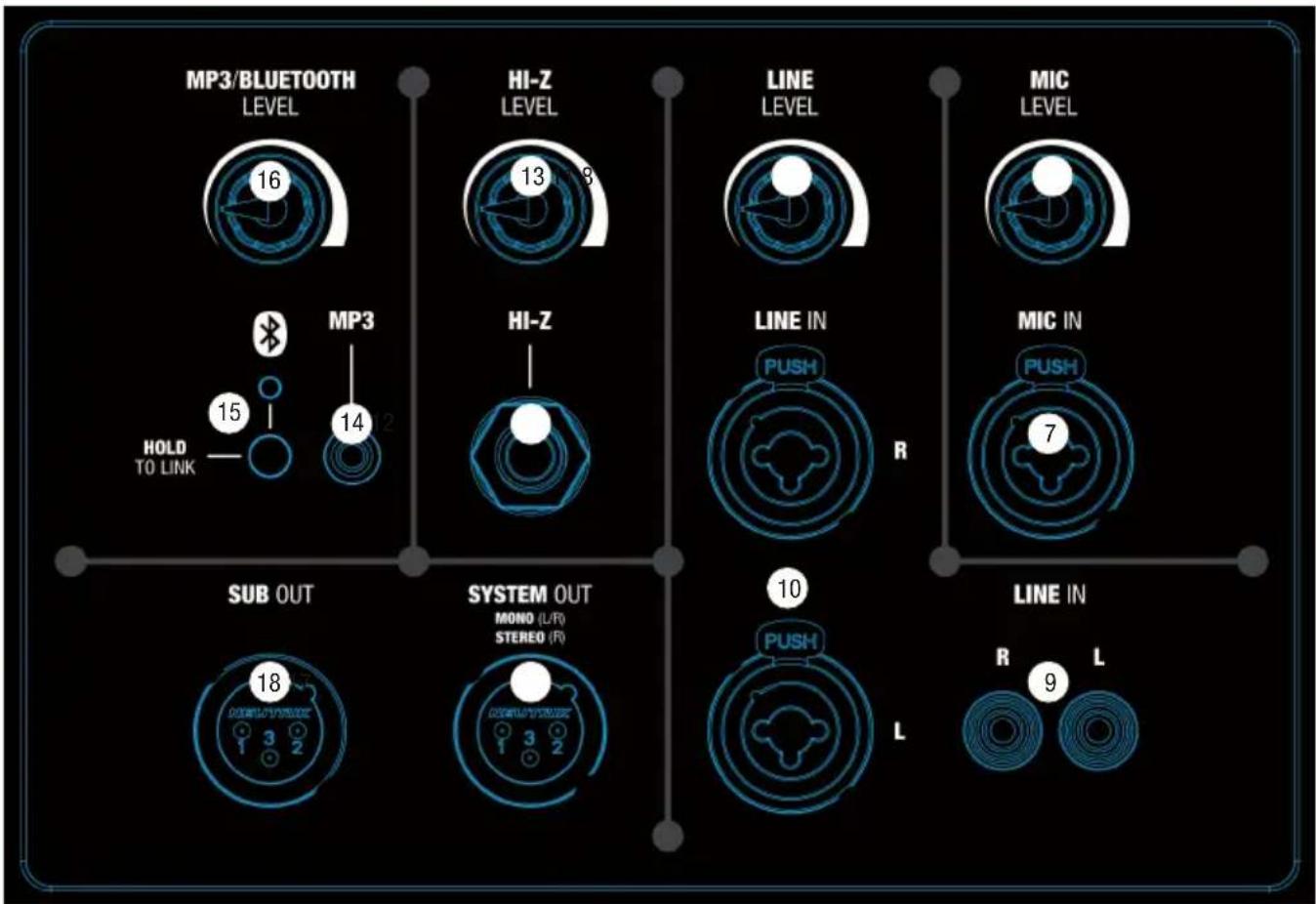

7 MIC IN

Symmetrischer Mikrofoneingang mit XLR / 6,3 mm Klinken Combo-Buchse (Mono). Die Nutzung eines unsymmetrischen Mikrofonkabels (Mono-Klinke) ist ebenfalls möglich. Der Mikrofoneingang verfügt über eine integrierte Tiefensperre (Low-cut), um störende tieffrequente Signalanteile zu unterdrücken und Rückkopplungen zu vermeiden.

HINWEIS: Am Mikrofoneingang liegt keine Phantomspeisung an.

MP3/BLUETOOTH LEVEL 16 HI-Z LEVEL 13 MIC LEVEL MIC IN HOLD TO LINK 15 MP3 14 HI-Z LINE IN R PUSH 7 SUB OUT SYSTEM OUT MONO (L/R) STEREO (R) 10 PUSH L LINE IN R 9 L

8 MIC LEVEL

Lautstärkeregler für den Mikrofon-Kanal. Nach links gedreht wird der Lautstärkepegel verringert, nach rechts gedreht angehoben.

9 LINE IN (CINCH R + L)

Unsymmetrischer Stereo-Line-Eingang mit Cinch-Buchsen zum Anschließen eines Zuspielgeräts (z.B. CD-Player, Keyboard). Die beiden Line-Eingänge Nr. 9 und 10 können bei Bedarf simultan genutzt werden, das Lautstärkenverhältnis muss an den Zuspielgeräten eingestellt werden.

10 LINE IN (XLR / 6,3 mm Klinke Combo R + L)

Symmetrischer Stereo-Line-Eingang mit XLR / 6,3 mm Klinke Combo-Buchsen zum Anschließen eines Zuspielgeräts (z.B. Mischpult, Keyboard). Die beiden Line-Eingänge Nr. 9 und 10 können bei Bedarf simultan genutzt werden, das Lautstärkenverhältnis muss an den Zuspielgeräten eingestellt werden.

11 LINE LEVEL

Lautstärkeregler für den Line-Kanal (Nr. 9 und Nr. 10). Nach links gedreht wird der Lautstärkepegel verringert, nach rechts gedreht angehoben.

12 HI-Z INPUT

Hochohmiger Mono-Eingang mit 6,3 mm Klinken-Buchse für Akustik- oder E-Gitarre. Der Hl-Z Eingang verfügt über eine integrierte Tiefensperre (Low-cut) um störende tieffrequente Signalanteile zu unterdrücken und Rückkopplungen zu vermeiden.

13 HI-Z LEVEL

Lautstärkeregler für den HI-Z-Kanal. Nach links gedreht wird der Lautstärkepegel verringert, nach rechts gedreht angehoben.

14 MP3 INPUT

Stereo-Line-Eingang mit 3,5 mm Klinken-Buchse für einen MP3-Player oder ein anderes Zuspielgerät. Die beiden Schnittstellen MP3 und Bluetooth® können bei Bedarf simultan genutzt werden, das Lautstärkenverhältnis muss an den Zuspielgeräten eingestellt werden.

15 BLUETOOTH®

Das Mischpult des LDMAUI28G2 Array-Systems ist mit Bluetooth ausgestattet, was bedeutet, dass Audio-Dateien eines anderen Bluetooth-Geräts (z.B. Smartphone, Tablet) auf dem MAUI28G2 Array-System wiedergegeben werden können (maximale Entfernung zwischen beiden Geräten ca. 10 Meter). Ist kein Bluetooth-Gerät mit der internen Bluetooth-Einheit verbunden, zeigt die blaue Bluetooth-LED kein Signal an, während der Kopplungsbereitschaft blinkt die LED rythmisch in einer Frequenz von ca. 3 Hz, leuchtet die Bluetooth-LED permanent, besteht eine Bluetooth-Verbindung und die Titelwiedergabe kann gestartet werden. Die Lautstärkeneinstellung erfolgt mit Hilfe des Bluetooth® Lautstärkereglers (Nr. 16), bzw. am Zuspielgerät.

Um die interne Bluetooth-Einheit mit einem Bluetooth-Gerät zu koppeln und zu verbinden, drücken und halten Sie den HOLD TO LINK-Taster für ca. 3 Sekunden bis die Bluetooth-LED rythmisch blinkt (ca. 3 Hz), aktivieren Bluetooth auf Ihrem Bluetooth-Gerät und suchen auf der Benutzeroberfläche nach verfügbaren Geräten. Wählen Sie den Eintrag „LD MAUI28G2“ und koppeln damit Ihr Bluetooth-Gerät mit der Bluetooth-Einheit. Die Titelwiedergabe kann nun gestartet werden. Um die Verbindung zu beenden, drücken und halten Sie den HOLD TO LINK-Taster abermals für ca. 3 Sekunden. Wird die Bluetooth-Verbindung unterbrochen (z.B. überschreiten der Reichweite), erlischt die Bluetooth-LED. Innerhalb von ca. 90 Sekunden kann die Verbindung automatisch wiederhergestellt werden (Bluetooth-Gerät wieder in Reichweite). Bei Überschreiten der Zeitdauer von 90 Sekunden, wird das Bluetooth-Modul des MAUI28G2 Array-Systems automatisch deaktiviert.

16 MP3/BLUETOOTH LEVEL

Lautstärkeregler für den MP3-Kanal und die Bluetooth-Einheit. Nach links gedreht wird der Lautstärkepegel verringert, nach rechts gedreht angehoben.

17 SYSTEM OUT

Symmetrischer Line-Ausgang mit männlicher 3-Pol XLR-Buchse.

Ist die Mono-Betriebsart aktiviert (Punkt 5 MONO / STEREO), wird die Summe aller Eingangskanäle in Mono ausgegeben. Wählen Sie die Mono-Betriebsart und nutzen den Line-Ausgang SYSTEM OUT, um eine weitere MAUI28G2 Mono-Einheit anzusteuern. Ist die Stereo-Betriebsart aktiviert (Punkt 5 MONO / STEREO), wird der linke Kanal aller Stereo-Eingänge (Nr. 9, 10, 14 und 15) intern verarbeitet und vom MAUI28G2 Array System wiedergegeben, der rechte Kanal aller Stereo-Eingänge wird am Line-Ausgang SYSTEM OUT ausgegeben, um eine weitere MAUI28G2 Einheit extern als Stereo-Erweiterung anzusteuern. Die Summe der Mono-Kanäle MIC IN und HI-Z IN wird zu gleichen Teilen intern links und extern rechts wiedergegeben.

Hinweis: Um bei der Stereo-Erweiterung sowohl die gleiche Lautstärke als auch den gleichen Klang der Haupt-Einheit zu erzielen, stellen Sie den Pegelsteller der Stereo-Erweiterung LINE LEVEL auf Rechtsanschlag (Maximum) und bringen SUB LEVEL und MAIN LEVEL in die gleiche Stellung, wie SUB LEVEL und MAIN LEVEL der Haupt-Einheit.

ON POWER OFF 20 19 USE ONLY WITH A 250V FUSE

18 SUB OUT

Symmetrischer Line-Ausgang mit männlicher 3-Pol XLR-Buchse zum Ansteuern externer Aktiv-Subwoofer. Das Signal wird hinter dem Lautstärkeregler SUB LEVEL abgegriffen, ist also abhängig davon.

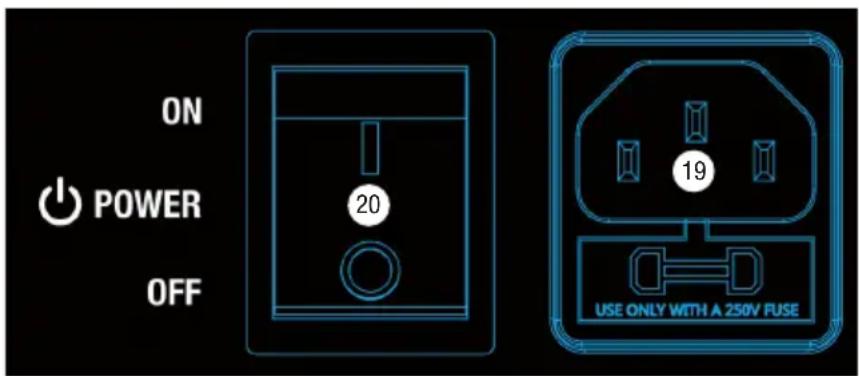

19 NETZBUCHSE UND SICHERUNGSHALTER

IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang.

WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Achten Sie auf den Aufdruck auf dem Gehäuse. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

20 POWER ON / OFF

Ein- / Ausschalter für die Spannungszufuhr des Geräts.

DSP ist die Abkürzung für Digital Signal Processing (Digitale Signalverarbeitung), DynX® beinhaltet die Funktionen Limiter, EQ, Kompressor und Frequenzweiche. Die digitale Signalverarbeitung gewährleistet eine optimale Audiowiedergabe mit maximaler Klarheit und schützt gleichzeitig das PA-System vor Überlastung.

WAS GENAU BEWIRKT DynX® DSP?

Die Limiter-Funktion schützt die Lautsprecher und verhindert durch Übersteuerung verursachte Verzerrungen. Separate Limiter für den Bass-Mitten- und Höhenbereich schwächen das Signal ab, sobald der Pegel einen Wert übersteigt, der sich negativ auswirken könnte. Jeder Limiter ist für einen der drei nahtlos aneinander anschließenden Frequenzbereiche optimiert (Multiband-Limiter). Das System lasst sich auf diese Weise mit einem insgesamt höheren Schalldruck betreiben, da extreme Signalspitzen automatisch abgeschwächt werden, sodass die Gesamtlautstärke nicht reduziert werden muss.

Der Multiband-EQ bearbeitet den gesamten Frequenzbereich und optimiert den Gesamtklang des Systems.

Die Frequenzweichen teilen das Audiosignal je nach Frequenzbereich den jeweiligen Lautsprechern, also dem Subwoofer bzw. den Mitten- und Hochtönern der Array-Säule zu. Die Amplituden- und Laufzeit-Optimierung der Frequenzweichen sorgt dafür, dass alle Frequenzen gleichmäßig ausgegeben werden und den Zuhörer zeitgleich erreichen.

VERKABELUNGSBEISPIELE

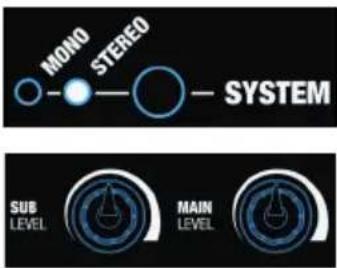

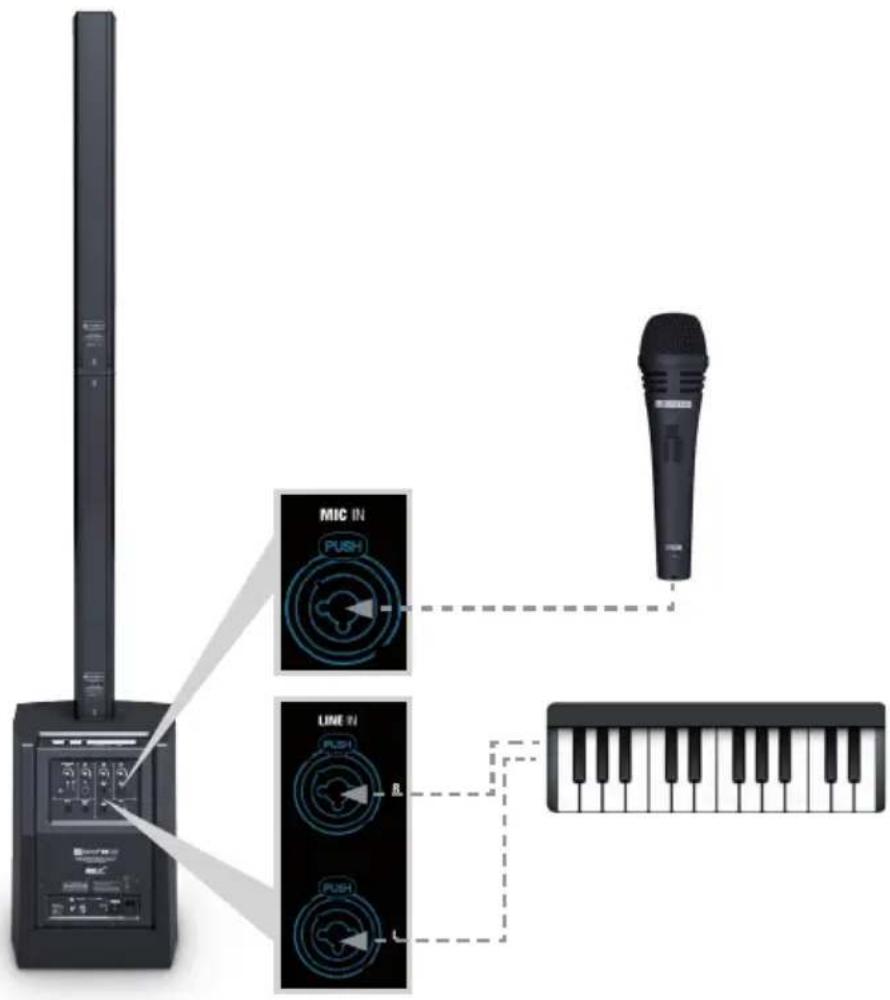

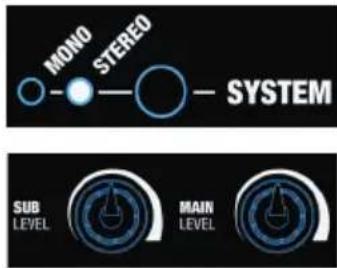

Beispiel für die Mono-Betriebsart

MONO STEREO SYSTEM

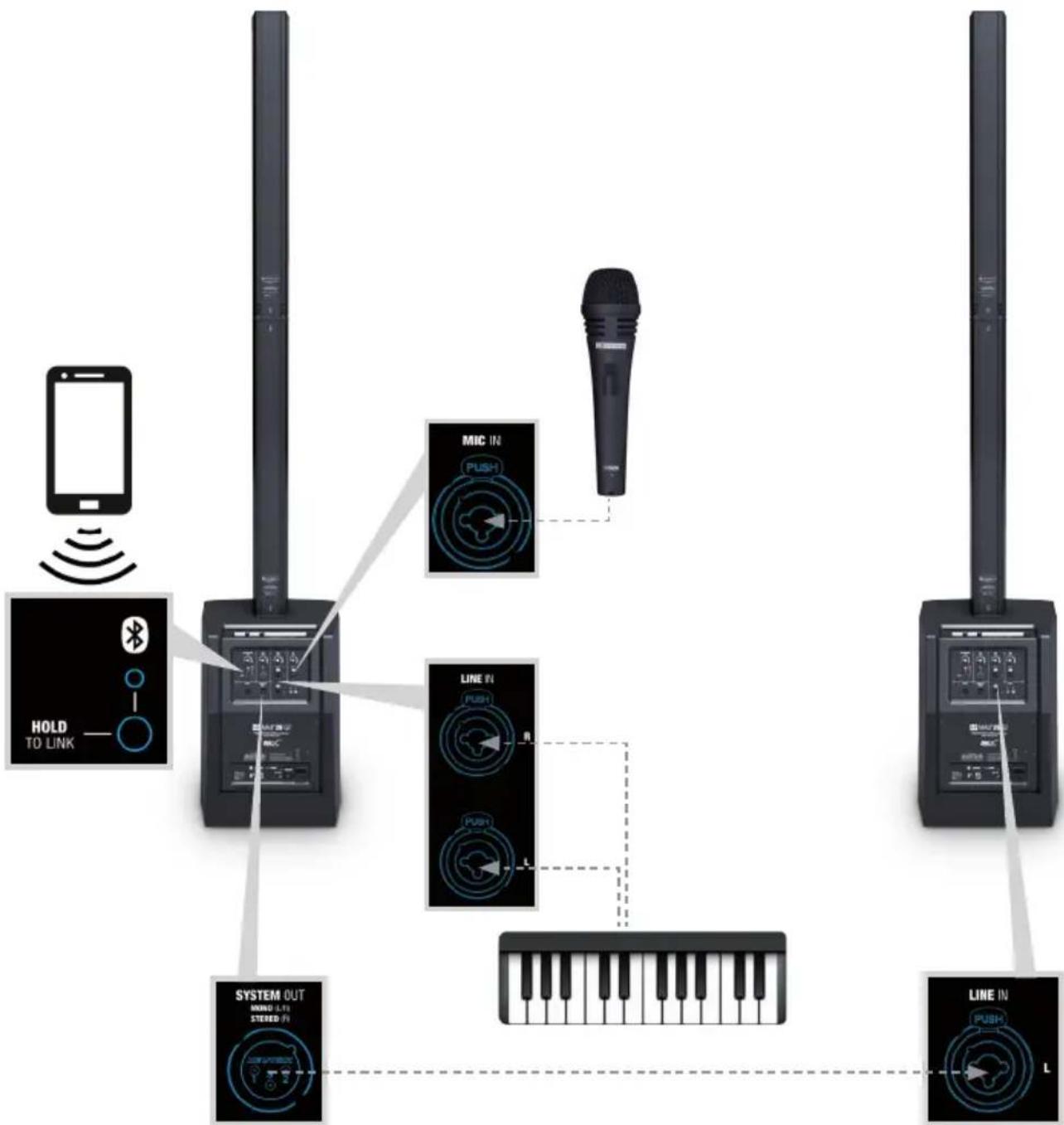

Beispiel für die Stereo-Betriebsart

Haupt-Einheit Stereo-Erweiterung

MONO STEREO SYSTEM SUB LEVEL MAIN LEVEL

MONO STEREO SYSTEM SUB LEVEL MAIN LEVEL

Maximum Gleiche Einstellungen wie Haupt-Einheit

LDM28G2SATBAG: Transporttasche für LDMAUI28G2 Lautsprechersäule

LDM28G2SUBPC: Schutzhülle für LDMAUI28G2 Subwoofer

LDM28G2CB: Rollbrett für LDMAUI28G2 Subwoofer

LDMG2SPS: Stativ für LDMAUIG2 Lautsprechersäule - schwarz

LDMG2SPSW: Stativ für LDMAUIG2 Lautsprechersäule - weiß

LDMG2IK1: Installations-Set für die Wandmontage der LDMAUIG2 Lautsprechersäule (Flachmontage) - schwarz

LDMG2IK1W: Installations-Set für die Wandmontage der LDMAUIG2 Lautsprechersäule (Flachmontage) - weiß

LDMG2IK2: Installations-Set für die Wandmontage der LDMAUIG2 Lautsprechersäule (Winkel einstellbar) - schwarz

LDMG2IK2W: Installations-Set für die Wandmontage der LDMAUIG2 Lautsprechersäule (Winkel einstellbar) - weiß

TECHNISCHE DATEN

Modellbezeichnung: LDMAUI28G2(W)
Produktart: Säulen-PA-System
Typ: Aktiv
Farbe: LDMAUI28G2 – schwarz	LDMAUI28G2W – weiß
Max. Schalldruck (Peak):	126 dB
Frequenzgang:	45 – 20.000 Hz
Abstrahlwinkel (H x V): 120° x 20°
Höhe (gesamt):	2059 mm
Gewicht:	30,9 kg
Features:	DSP-basierte Signalverarbeitung, exzellente Schallabstrahlung, Bluetooth-Audio-Streaming, integrierter 4-Kanal-Mixer, Mono/Stereo, automatische DSP-Anpassung, in schwarz und weiß erhältlich, Wandhalterung und Bodenstativ optional

Subwoofer
Größe Tief-/Mitteltöner:	2 x 8"
Abmessungen Tief-/Mitteltöner (mm):	2 x 203 mm
Magnettyp Tieftöner:	Ferrit
Marke Tieftöner:	Custom-Modell
Schwingspule Tieftöner:	2"
Abmessungen Schwingspule Tieftöner (mm):	50,8 mm
Gehäusekonstruktion:	Bassreflex
Gehäusematerial:	15 mm Sperrholz
Gehäuseoberfläche:	Strukturfarbe
Breite Subwoofer:	370 mm
Höhe Subwoofer:	484 mm
Tiefe Subwoofer:	480 mm
Gewicht Subwoofer:	19,7 kg

Mittel-/Hochtöner-System
Mitteltöner:	16 x 3"
Abmessungen Mitteltöner (mm):	16 x 76,2 mm
Magnettyp Mitteltöner:	Ferrit
Marke Mitteltöner:	Custom-Modell
Schwingspule Mitteltöner:	1"
Abmessungen Schwingspule Mittel-töner (mm):	25,4 mm

Horn: BEM-optimierter CD-Waveguide

Größe Hochtöner: 2 x 1"

Abmessungen Hochtöner (mm): 25,4 mm

Magnettyp Hochtöner: Neodym

Marke Hochtöner: Custom-Modell

Schwingspule Hochtöner: 1"

Abmessungen Schwingspule 25,4 mm

Hochtöner (mm):

Lautsprechereingänge: 1

Anschlusstyp Lautsprechereingänge: Spezieller Multipin-Anschluss

Gehäusekonstruktion Mittel-/ Geschlossen

Hochtöner-System:

Gehäusematerial Mittel-/ Aluminium

Hochtöner-System:

Gehäuseoberfläche Mittel-/ HD-Beschichtung

Hochtöner-System:

Breite Mittel-/Hochtöner-System: 96 mm

Höhe Mittel-/Hochtöner-System: 780 / 795 mm

Tiefe Mittel-/Hochtöner-System: 104 mm

Gewicht Mittel-/Hochtöner-System: 5,6 / 5,6 kg

Verstärkermodul (in Subwoofer integriert)

Verstärker: 3-Wege, Class D
Verstärkerleistung System (RMS):	1000 W
Verstärkerleistung System (Peak):	2000 W
Schutzschaltungen:	Multiband-Limiter, Schutz gegen thermische Überlastung, Kurzschluss, Gleichspannung
Kühlung:	Konvektionskühlung
Bedienelemente:	Mic-Pegel, Subwoofer-Pegel, Line-Pegel, MP3/Bluetooth-Pegel, Hi-Z-Pegel, Ausgangspegel (Summe), Mono/Stereo-Schalter, Bluetooth-Taste
Anzeigeelemente: Power (An), Signal, Limiter, Protect (Schutzschaltung aktiv), Mono/Stereo, Setup
Netzanschluss:	IEC (Netzkabel im Lieferumfang)
Betriebsspannung:	Schaltnetzteil, 100 V AC – 120 V AC, 50 – 60 Hz, 200 V AC – 240 V AC, 50 – 60 Hz (automati Anpassung)
Stromverbrauch (Aus / An / Max.):	0 / 11 / 600 W
Umgebungstemperatur (Betrieb):	0°C – 40°C
Luftfeuchtigkeit:	10% – 80% rel. (nicht kondensierend)
Line-Eingänge:	2 x stereo
Anschlüsse Line-Eingänge:	Cinch, XLR/6,3-mm-Klinke
Line-Ausgänge:	2 (1 x System Out, 1 x Sub Out)
Anschlüsse Line-Ausgänge:	XLR
Mikrofon-Eingänge:	1
Anschlüsse Mikrofoneingänge:	XLR/6,3-mm-Klinke
MP3-Eingänge:	1
Anschlüsse MP3-Eingänge:	6,3-mm-Klinkenbuchse
Hi-Z-Eingänge (hochohmig):	1
Anschlüsse Hi-Z-Eingänge:	6,3-mm-Klinkenbuchse
Lautsprecher-Ausgänge:	1
Anschlusstyp Lautsprecherausgänge:	Spezieller Multipin-Anschluss

Technische Daten DSP:

Wortbreite (Bittiefe) AD/DA-Wandler:	24 Bit
Sampling-Frequenz (intern):	48 kHz
Geräuschspannungsabstand:	100 dB

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor-ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!
