237687 - Kuchenka Hendi - Bezpłatna instrukcja obsługi

Typ produktu	Profesjonalna płyta indukcyjna
Marka	Hendi
Model	237687
Wymiary (D x S x W)	800 x 700 x 870 mm
Masa netto	76 kg
Zasilanie elektryczne	380-400 V 3N~ 50/60 Hz
Całkowita moc	17000 W (5000 W przód + 3500 W tył)
Klasa ochronności	Klasa I
Stopień ochrony (IP)	IPX4
Liczba stref grzewczych	2 (przód i tył)
Zakres mocy	1 do 11
Średnica dna naczynia	16 do 26 cm
Automatyczne wyłączanie	Po 4 godzinach bezczynności
Zabezpieczenie przed przegrzaniem	Tak
Typ sterowania	Pokrętło obrotowe
Materiał płyty	Szkło-ceramika
Zastosowanie	Profesjonalne / komercyjne
Zalecane czyszczenie	Wilgotna ściereczka z łagodnym detergentem, nie zanurzać
Wymagana przestrzeń wentylacyjna	20 cm wokół urządzenia
Gwarancja	12 miesięcy

Często zadawane pytania - 237687 Hendi

Jak podłączyć urządzenie?

Urządzenie musi zostać podłączone do sieci elektrycznej przez wykwalifikowanego technika. Należy bezwzględnie przestrzegać podłączenia 380-400 V 3N~ z uziemieniem (przewód zielono-żółty).

Jakich naczyń mogę używać na tej płycie indukcyjnej?

Używaj tylko naczyń z płaskim dnem i magnetycznym (stal nierdzewna, żeliwo lub emaliowane żelazo). Średnica dna musi wynosić od 16 do 26 cm. Naczynia aluminiowe, szklane lub ceramiczne nie nadają się.

Co oznaczają migania czerwonej diody?

- 1 mignięcie: brak naczynia lub niewłaściwe naczynie. - 2 mignięcia: przegrzanie wewnętrzne (uwolnij szczeliny wentylacyjne). - 3 mignięcia: przegrzanie powierzchni (sprawdź obecność wody w garnku). - 4 mignięcia: problem z napięciem (sprawdź tabliczkę znamionową).

Jak czyścić urządzenie?

Odłącz urządzenie i poczekaj, aż całkowicie ostygnie. Wyczyść powierzchnię wilgotną ściereczką z niewielką ilością łagodnego detergentu. Nigdy nie zanurzaj urządzenia w wodzie i nie używaj myjki parowej.

Czy mogę używać naczyń aluminiowych lub szklanych?

Nie, te materiały nie są magnetyczne i nie będą działać na płycie indukcyjnej. Używaj tylko kompatybilnych naczyń (dno magnetyczne).

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy gniazdko jest pod napięciem. Jeśli zielona dioda miga, sprawdź tabelę diagnostyczną. Jeśli problem nie ustępuje, skontaktuj się ze sprzedawcą.

Czy wydzielanie zapachu przy pierwszym użyciu jest normalne?

Tak, jest to spowodowane pozostałościami produkcyjnymi. Zjawisko to jest normalne i znika po kilku użyciach. Zapewnij dobrą wentylację pomieszczenia.

Jaka jest maksymalna moc urządzenia?

Całkowita moc wynosi 17000 W rozdzielone następująco: 5000 W dla strefy przedniej i 3500 W dla strefy tylnej.

Czy mogę używać zewnętrznego timera lub systemu zdalnego sterowania?

Nie, urządzenie nie jest przeznaczone do pracy z zewnętrznym timerem lub oddzielnym systemem zdalnego sterowania.

Jak przechowywać urządzenie, gdy nie jest używane?

Odłącz urządzenie, pozostaw do całkowitego ostygnięcia. Przechowuj w chłodnym, czystym i suchym miejscu. Nigdy nie kładź ciężkich przedmiotów na powierzchni grzewczej, aby jej nie uszkodzić.

INSTRUKCJA OBSŁUGI 237687 Hendi

Przed użyciem urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi.

Przechowuj tę instrukcję razem z urządzeniem.

Tylko do użytku w pomieszczeniach.

Dla pozycji numer 237687 tylko.

Dziękujemy za zakup tego urządzenia Hendi. Przeczytaj uważnie tę instrukcję, zwracając szczególnie uwagę na przepisy bezpieczeństwa przedstawione poniżej, przed zainstalowaniem i używaniem tego urządzenia po raz pierwszy.

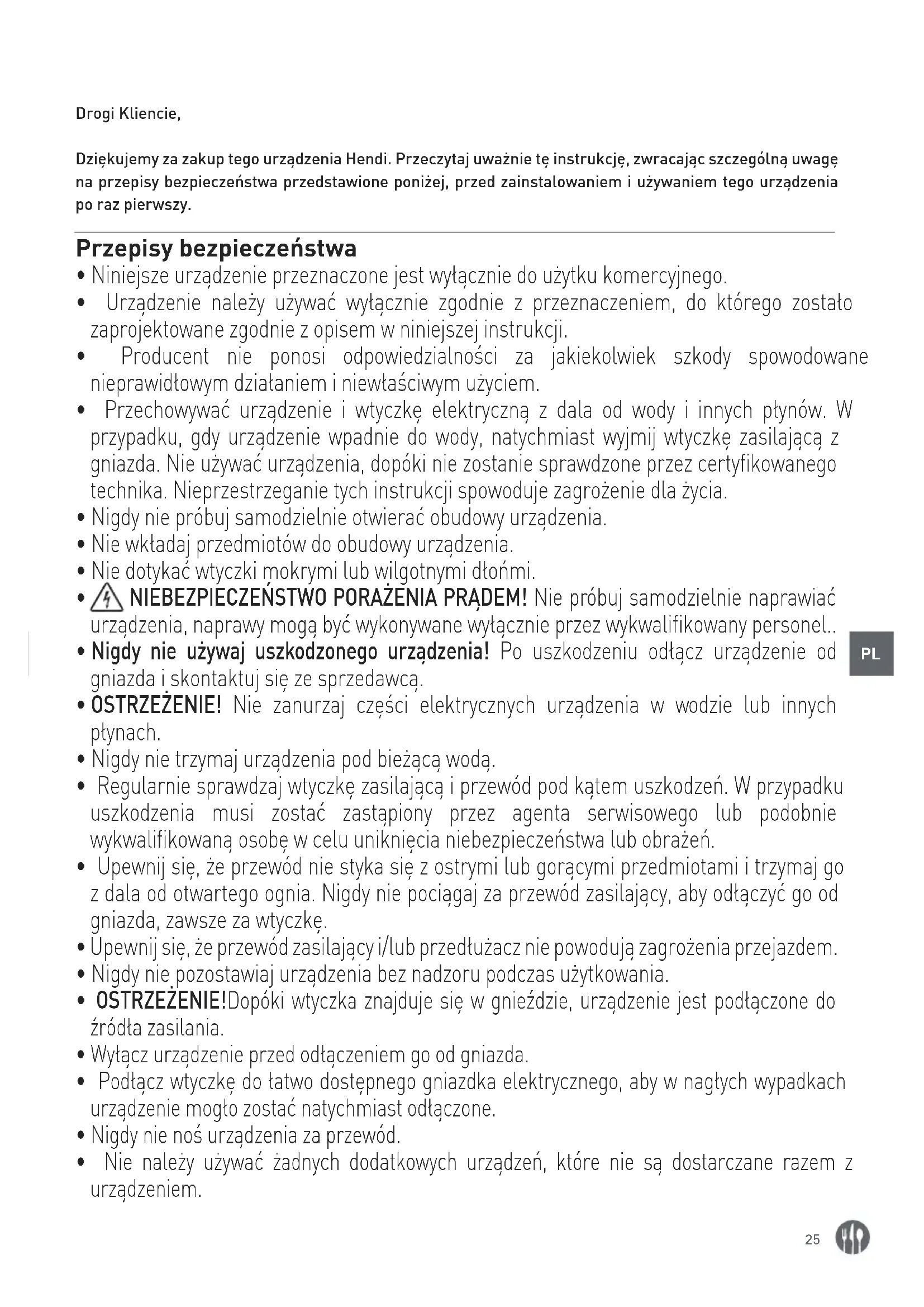

Przepisy bezpieczeństwa

• Niniejsze urządzenie przeznaczone jest wyłącznie do użytku komercyjnego.
• Urządzenie należy używać wyłącznie zgodnie z przeznaczeniem, do którego zostało zaprojektowane zgodnie z opisem w niniejszej instrukcji.
• Producent nie ponosi odpowiedzialności za jakiekolwiek szkody spowodowane nieprawidłowym działaniem i niewłaściwym użyciem.
• Przechowywać urządzenie i wtyczkę elektryczną z dala od wody i innych płynów. W przypadku, gdy urządzenie wpadnie do wody, natychmiast wyjmij wtyczkę zasilającą z gniazda. Nie używać urządzenia, dopóki nie zostanie sprawdzone przez certyfikowanego technika. Nieprzestrzeganie tych instrukcji spowoduje zagrożenie dla życia.
• Nigdy nie próbuj samodzielnie otwierać obudowy urządzenia.
• Nie wkładaj przedmiotów do obudowy urządzenia.
• Nie dotykać wtyczki mokrymi lub wilgotnymi dłońmi.
• NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM! Nie próbuj samodzielnie naprawiać urządzenia, naprawy mogą być wykonywane wyłącznie przez wykwalifikowany personel..
• Nigdy nie używaj uszkodzonego urządzenia! Po uszkodzeniu odłącz urządzenie od gniazda i skontaktuj się ze sprzedawcą.
• OSTRZEŻENIE! Nie zanurzaj części elektrycznych urządzenia w wodzie lub innych płynach.
• Nigdy nie trzymaj urządzenia pod bieżącą woda.
• Regularnie sprawdzaj wtyczkę zasilającą i przewód pod kątem uszkodzeń. W przypadku uszkodzenia musi zostać zastąpiony przez agenta serwisowego lub podobnie wykwalifikowaną osobę w celu uniknięcia niebezpieczeństwa lub obrażeń.
• Upewnij się, że przewód nie styka się z ostrymi lub gorącymi przedmiotami i trzymaj go z dala od otwartego ognia. Nigdy nie pociągaj za przewód zasilający, aby odłączyć go od gniazda, zawsze za wtyczkę.
• Úpewnij się, że przewód zasilający i/lub przedłużacz nie powodują zagrożenia przejazdem.
• Nigdy nie pozostawiaj urządzenia bez nadzoru podczas użytkowania.
• OŚTRZEŻENIE! Dopóki wtyczka znajduje się w gnieździe, urządzenie jest podłączone do źródła zasilania.
• Wyłącz urządzenie przed odłączeniem go od gniazda.
• Podłącz wtyczkę do łatwo dostępnego gniazdka elektrycznego, aby w nagłych wypadkach urządzenie mogło zostać natychmiast odłączone.
• Nigdy nie noś urządzenia za przewód.

• Nie należy używać żadnych dodatkowych urządzeń, które nie są dostarczane razem z urządzeniem.

• Podłącz urządzenie tylko do gniazdka elektrycznego z napięciem i częstotliwością wymienioną na etykiecie urządzenia.

• Nigdy nie używaj akcesoriów innych niż zalecane przez producenta. Niezastosowanie się do tego może stanowić zagrożenie dla bezpieczeństwa użytkownika i spowodować uszkodzenie urządzenia. Używaj tylko oryginalnych części i akcesoriów.
• Urządzenie to nie powinno być obstugiwane przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umystowych, ani osoby, które mają brak doświadczenia i wiedzy.
• Urządzenie to w żadnym wypadku nie powinno być używane przez dzieci.
• Przechowywać urządzenie i jego przewód zasilający w miejscu niedostępnym dla dzieci.
• OSTRZEŻENIE: ZAWSZE wyłączyć urządzenie i odłączyć od gniazdka elektrycznego przed czyszczeniem, konserwacją lub przechowywaniem.

Specjalne przepisy bezpieczeństwa

• Korzystaj z urządzenia wyłącznie zgodnie z instrukcją.
• Urządzenie powinno być obstugiwane przez przeszkolony personel.
• UWAGA! RYZYKO POPARZENIA! Powierzchnia grzejna i inne dostępne powierzchnie nagrzewają się do bardzo wysokich temperatur. Dotykaj wyłącznie panelu sterowania.
• UWAGA! Urządzenie emituje niejonizujące promieniowanie elektromagnetyczne.
  • Z tytu urządzenia znajduje się gniazdo ekwipotencjalne umożliwiające podłączenie krzyżowe do innego urządzenia.

- Nie umieszczaj urządzenia w pobliżu obiektów wrażliwych na promieniowanie magne tyczne, takich jak odbiorniki TV, odbiorniki radiowe, karty bankomatowe lub kredytowe. - Nie umieszczaj urządzenia na obiekcie emitującym ciepto (kuchenka gazowa, elek tryczna, grill, itp.). Trzymaj urządzenie z dala od jakichkolwiek gorących powierzchni lub otwartego płomienia. Ustaw urządzenie na równej, stabilnej, czystej i suchej powierzchni, odpornej na działanie wysokich temperatur.

- Upewnij się, czy urządzenie nie stoi w pobliżu miejsca, w którym powstaje para wodna lub tłuste opary. Wentylator znajdujący się w urządzeniu będzie zasysać tego rodzaju opary do wnętrza urządzenia, co spowoduje osadzanie się tłuszczu lub wilgoci w środku, co z kolei może doprowadzić do zwarcia.

- Urządzenie nie jest przystosowane do obsługi za pomocą zewnętrznego minutnika lub oddzielnego systemu zdalnego sterowania.

- Na powierzchni płyty grzewczej nie umieszczać przedmiotów metalowych, takich jak noże, widelce, tyżki lub pokrywki ze względu na ich nagrzewanie.

- OSTRZEŻENIE: Nie zastaniaj otworów wentylacyjnych urządzenia.

- OSTRZEŻENIE: Jeśli płyta grzewcza ulegnie pęknięciu lub uszkodzeniu, odłącz urządzenie od źródła zasilania w celu uniknięcia porażenia prądem.

- Zapewnij co najmniej 20-centymetrowe odstępy wokół urządzenia w celu zapewnienia prawidłowej wentylacji.

- Nie uderzaj twardymi narzędziami w płytę grzewczą. Nie czyść urządzenia strumieniem wody pod ciśnieniem ani przy pomocy myjki parowej, nie spłukuj urządzenia woda, ponie-

waż doprowadzi to do zawilgocenia lub zamoczenia części wewnątrz urządzenia, co może skutkować porażeniem prądem.

• Podczas obstugi urządzenia zwrócić szczególnie uwagę na pierścionki, zegarki i inną tego typu bizuterię, ponieważ może ona ulec nagrzaniu, jeśli znajdzie się w pobliżu płyty grzewczej.
• UWAGA! Odpowiednio poprowadź i zabezpiecz przewód zasilający, aby zapobiec przypadkowemu pociągnięciu lub kontaktowi z płytą grzewczą.
• Nie myj urządzenia wodą. Mycie urządzenia może spowodować przedostanie się wody do części elektrycznych i doprowadzić do porażenia prądem.
• Nie czyść ani nie umieszczaj urządzenia w miejscu przechowywania, zanim całkowicie nie ostygnie.
• Nie umieszczaj pustych naczyń na działającym urządzeniu, ponieważ może to doprowa dziś do ich uszkodzenia. Korzystaj wyłącznie z naczyń kuchennych rekomendowanego typu oraz rozmiaru. (Patrz ---> Odpowiednie wyposażenie kuchenne).
• Podłączenie przewodów zasilających do źródła zasilania należy zlecić upoważnionemu technikowi.

Przeznaczenie

• Urządzenie przeznaczone jest do zastosowania profesjonalnego.
• Urządzenie przeznaczone jest do użytku komercyjnego i służy do gotowania różnorodnych potraw poprzez podgrzewanie naczyń kuchennych. Użycie urządzenia w jakimkolwiek innym celu może prowadzić do jego uszkodzenia lub do obrażeń ciała.

- Wykorzystanie urządzenia w jakimkolwiek innym celu uznane będzie za wykorzystanie niezgodne z przeznaczeniem. Użytkownik będzie wyłącznie odpowiedzialny za nieprawidłowe wykorzystanie urządzenia.

Instalacja uziemienia

Urządzenie to jest klasyfikowane jako klasa ochrony I i musi być potączone z podłożem ochronnym. Uziemienie zmniejsza ryzyko porażenia prądem elektrycznym, dostarczając przewód ewakuacyjny dla prądu elektrycznego. To urządzenie jest wyposażone w przewód zasilający, który ma przewód uziemiający i uziemioną wtyczkę. Wtyczka musi być podłączona do gniazdka, które jest prawidłowo za-instalowane i uziemione.

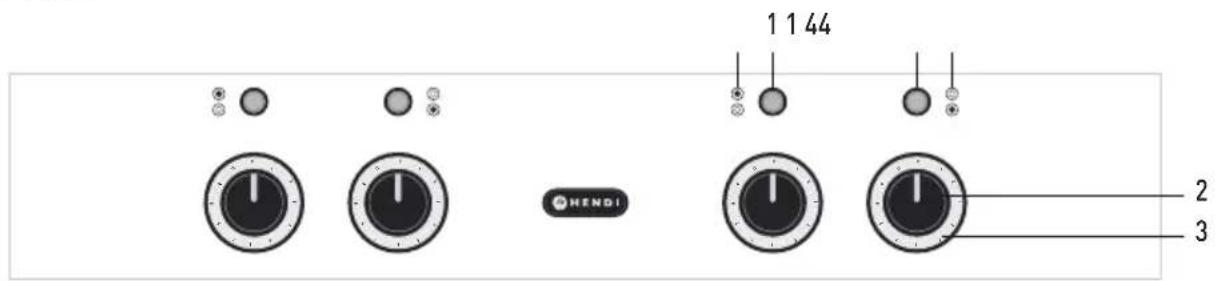

Panel sterowania urządzenia

237670

1 HENDI 2 3

237687

1 1 44 HENDI 2 3

1. Lampka kontrolna
2. Pokrętło

3. Ustawienie mocy (zakres: 1 - 11, poziom 1 jest najniższy, poziom 11 jest najwyższy)

4. Potożenie na powierzchni grzewczej (Dla pozycji numer 237687 tylko)

Tylnej powierzchni grzewczej
Przedniej powierzchni grzewczej

Przed pierwszym użyciem

• Zdejmij i usuń opakowanie i zabezpieczenia.
• Zachowaj opakowanie na wypadek konieczności spakowania urządzenia w przyszłości.
• Sprawdź, czy urządzenie nie jest nieuszkodzone. W przypadku niepełnej dostawy lub uszkodzeń skontaktuj się z dostawcą (patrz --> Gwarancja).
• Wyczyść urządzenie (patrz --> Czyszczenie i konserwacja).
• Sprawdź, czy urządzenie jest całkowicie suche.
• Umieść urządzenie na poziomej stabilnej powierzchni, odpornej na działanie wysokich temperatur i rozbryzgi płynów.
• Zapewnij odpowiednią wentylację. Zapewnij co najmniej 20-centymetrowy odstęp wokół urządzenia.

- Nie umieszczaj urządzenia w pobliżu przedmiotów, które są wrażliwe na zaburzenia wywołane emisją promieniowania magnetycznego (np. odbiorniki radiowe, magnetofony kasetowe).

Uwaga: Ze względu na pozostałości z procesu produkcyjnego, podczas kilku pierwszych uruchomień z urządzenia może wydobywać się słaby, specyficzny zapach. Jest to zjawisko normalne i nie świadczy o uszkodzeniu urządzenia ani zagrożeniu dla użytkownika. Upewnij się, czy urządzenie jest dobrze wentylowane.

Odpowiedni sprzęt do gotowania

	Odpowiedni Nieodpowiedni
Dno naczynia Płaskie dno naczynia		Wygięte, nierówne, zaokrąglone dno naczynia
Materiał Naczynia kuchenne o żelaznym lub żeliwnym spodzie lub spodzie wykonanym ze stali nierdzewnej magnetycznej bądź spodzie żelaznym ema- liowanym.		Naczynia kuchenne z ceramicznym, szklanym, miedzianym lub aluminio- wym spodzie lub spodzie wykonanym z brązu.
Wymiary dna naczynia 237670: Od 16 do	30 cm.237687: Od 16 do 26 cm.	237670: Mniej niż 16 cm lub więcej niż 30 cm.237687: Mniej niż 16 cm lub więcej niż 26 cm.
Typ naczynia Naczynia kuchenne o grubości dna przekraczającej 1,5 mm.		Naczynia kuchenne zamknięte lub puszki

Uwaga: Używanie patelni lub rondla nieodpowiedniego do gotowania na kuchence indukcyjnej może uszkodzić urządzenie.

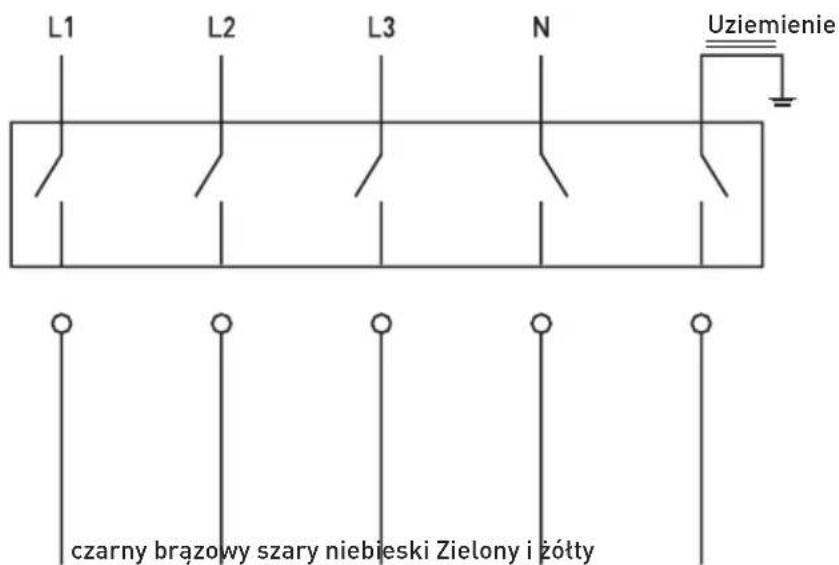

Podłączenie zasilania

L1 L2 L3 N Uziemienie czarny brązowy szary niebieski Zielony i żółty

Uwaga: przewody zasilające powinny być podłączone przez upoważnionego technika.

Obstuga

• Umieść odpowiedni garnek na środku powierzchni grzewczej urządzenia. (Patrz -> Odpowiedni sprzęt do gotowania)
  Uwaga: Nie należy stawiać pustych garnków, ponieważ może to spowodować ich uszkodzenie.
• Podłącz wewnętrzne przewody kabla zasilającego do odpowiedniego gniazda elektrycznego. (Patrz --> Podłączenie zasilania)

• Lampka kontrolna pozostaje wyłączona, gdy wskaźnik liniowy na pokrętle i „0” na panelu są wyrównane. Poziom mocy od 1 do 11 można regulować przekręcając pokrętło w kierunku zgodnym z ruchem wskazówek zegara, co spowoduje zapalenie się zielonego światła.

• Urządzenie wyłączy się automatycznie, jeśli po 4 godzinach nie zostanie wykryta żadna operacja.

• Urządzenie jest wyposażone w zabezpieczenie przed przegrzaniem. Funkcja grzania zostanie przerwana, jeśli temperatura garnka lub płyty będzie zbyt wysoka lub zacznie migać kontrolka na wyświetlaczu. W takim przypadku należy przekręcić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do pozycji „0” na panelu i odczekać kilka minut, aby urządzenie ostygło. Urządzenie powróci do normalnego trybu pracy.

Czyszczenie i konserwacja

Uwaga: Przed czyszczeniem lub schowaniem urządzenia należy zawsze odłączyć je od źródła zasilania i odczekać, aż całkowicie ostygnie.

Czyszczenie

• Nigdy nie zanurzaj urządzenia w wodzie oraz innych płynach.
• Po ostygnięciu powierzchni zewnętrznej oczyść ją przy pomocy wilgotnej ściereczki lub gąbki, z niewielką ilością tagodnego roztworu środka myjącego.

- Do czyszczenia wnętrza i zewnętrznych części urządzenia nigdy nie używaj szorstkich gąbek ani żrácych detergentów, jak również gąbek z wetny stalowej lub przyrządów metalowych.

Przechowywanie

• Przed umieszczeniem w miejscu przechowywania, zawsze upewnij się, czy urządzenie zostało odłączone od gniazdka sieciowego i całkowicie ostygło.
• Przechowuj urządzenie w chłodnym, czystym i suchym miejscu.

- Nigdy nie umieszczaj ciężkich obiektów na powierzchni grzejnej urządzenia, ponieważ może doprowadzić to do jej pęknięcia.

Diagnostyka

Jeśli urządzenie nie działa prawidłowo, zapoznaj się z poniższą tabelą w celu znalezienia praw-

idłowego rozwiązania. Jeśli nadal nie możesz rozwiązać problemu, skontaktuj się z dostawcą.

Problem Możliwa przyczyna Możliwe rozwiązanie
Urządzenie nie włącza się.	Wtyczka przewodu zasilającego nie została prawidłowo podłączona do gniazdka elektrycznego.	Prawidłowo podłącz wtyczkę do gniazdka elektrycznego.
Wentylator nadal pracuje po przetączeniu urządzenia w tryb czuwania.	Jest to zjawisko normalne. Wentylator pracuje przez chwilę po wyłączeniu urządzenia, aby schłodzić wszystkie elementy wewnętrzne.	Poczekaj do chwili wyłączenia się wentylatora.
Zielona dioda LED mignie raz i wyłączy się na 2 sekundy	Brak naczynia do gotowania na płycie kuchennej lub używane jest nieod-powiednie naczynie do gotowania.	Umieść lub wymień na płycie odpowiedni garnek z płaskim dnem.
Czerwona dioda LED mignie dwa razy i wyłączy się na 2 sekundy	- Urządzenie mocno się nagrzewa.- Części są uszkodzone.	- Wyczyść szczeliny wentylacyjne i pozostaw urządzenie na kilka minut do ostygnięcia. Jeśli kod błędu po-jawit się, gdy urządzenie chłodziło się, skontaktuj się z dostawcą.- Skontaktuj się z dostawcą.
Czerwona dioda LED mignie trzy razy i wyłączy się na 2 sekundy	Przegrzanie płyty kuchennej Upewnij się, że w naczyniu znajduje się woda.
Czerwona dioda LED mignie cztery razy i wyłączy się na 2 sekundy	Zbyt niskie napięcie/przeciążenie Upewnij się, że napięcie i częstotliwość są zgodne z danymi na tabliczce znamionowej umieszczonej na produkcie.

Numer produktu 237670 237687
Napięcie robocze i częstotliwość 380-400V 3N~ 50/60Hz
Znamionowy pobór mocy 5000W 17000W
Zakres regulacji mocy -		5000 W w przypadku przedniej powierzchni grzewczej;3500 W w przypadku tylnej po-wierzchni grzewczej
Stopień ochrony Klasa I
Klasa wodoodporności IPX3	IPX4
Wymiary	400 x 400 x (wys.)380 mm	800 x 700 x (wys.)870 mm
Waga netto	12,5 kg 76 kg

Uwaga: Specyfikacja techniczna może ulec zmianie bez uprzedzenia.

Gwarancja

Każda wada bądź usterka powodująca niewłaściwe funkcjonowanie urządzenia, która ujawni się w ciągu jednego roku od daty zakupu, zostanie bezpłatnie usunięta lub urządzenie zostanie wymienione na nowe, o ile było użytkowane i konserwowane zgodnie z instrukcją obsługi i nie było wykorzystywane w niewłaściwy sposób lub niezgodnie z przeznaczeniem. Postanowienie to w żadnej mierze nie narusza innych praw użytkownika wynikających z przepisów prawa. W przypadku zgłoszenia urzą-

dzenia do naprawy lub wymiany w ramach gwarancji należy podać miejsce i datę zakupu urządzenia i dotączyć dowód zakupu (np. paragon).

Zgodnie z naszą polityką ciągłego doskonalenia wyrobów zastrzegamy sobie prawo do wprowadzania bez uprzedzenia zmian w wyrobie, opakowaniu oraz danych technicznych podawanych w dokumentacji.

Wycofanie z użytkowania i ochrona środowiska Pamiętaj!

Nie wyrzucaj zużytego sprzętu łącznie z innymi odpadami

Nie demontuj zużytych urządzeń zawierających niebezpieczne składniki na własną rękę!

Grożą Ci za to kary grzywny!

Po zakończeniu eksploatacji produktu nie wolno gromadzić razem z odpadami komunalnymi, tylko należy odstawić do punktu odbioru odpadów elektrycznych i elektronicznych. Użytkownik ponosi odpowiedzialność za przekazanie wycofanego z użytkowania urządzenia do punktu gospodarowania odpadami. Nieprzestrzeganie tej zasady może być karane zgodnie z lokalnie obowiązującymi przepisami dotyczącymi gospodarowania odpadami. Jeśli urządzenie wycofane z użytkowania jest poprawnie odebrane jako osobny odpad, może zostać przetworzone i zutylizowane w sposób przyjazny dla środowiska, co zmniejsza negatywny wpływ na środowisko i zdrowie ludzi. Aby uzyskać więcej informacji dotyczących dostępnych usług w zakresie odbioru odpadów, należy skontaktować się z lokalną firmą odbierającą odpady.

Symbol przekreślonego kosza na śmieci oznacza, że tego produktu nie wolno wyrzucać do zwykłych pojemników na odpady.

Zużyte urządzenia elektryczne i elektronicznie mogą zawierać niebezpieczne składniki np. rtęć, ołów, kadm lub freon. Jeśli tego typu substancje przedostaną się w sposób niekontrolowany do środowiska, spowodują skażenie wody i gleby, a także wpłyną niekorzystnie na zdrowie ludzi i zwierząt.

Właściwe postępowanie ze zużytnym sprzętem zapobiega potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia.

Jednocześnie oszczędzamy naturalne zasoby naszej Ziemi wykorzystując powtórnie surowce uzyskane z przetwarzania sprzętu.

Cher client,

- Zastrzega się możliwość zmian, błędów w druku i składzie.
