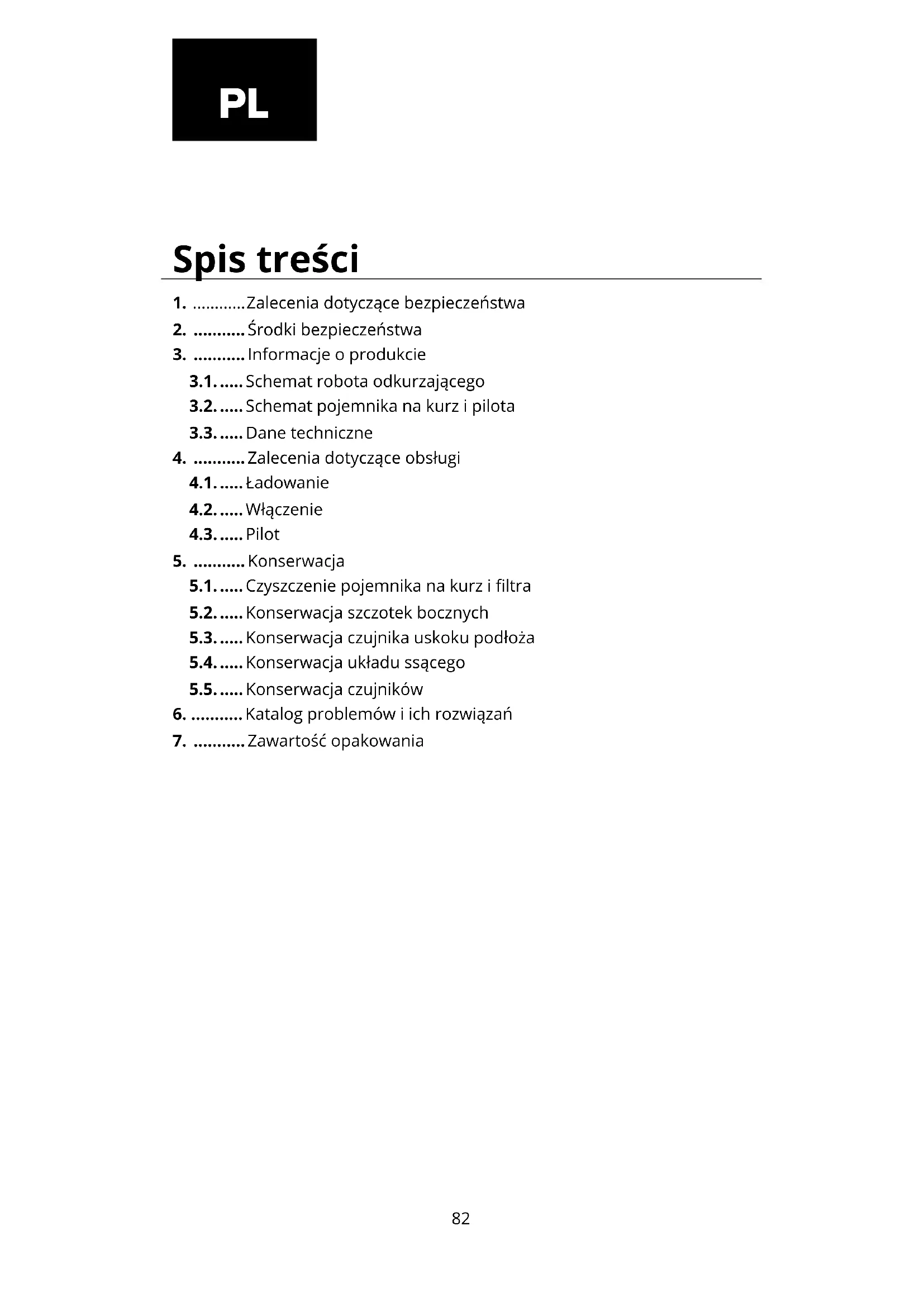

INSTRUKCJA OBSŁUGI ION Charles i3 Niceboy

1. ............ Zalecenia dotyczące bezpieczeństwa

2. ........... Środki bezpieczeństwa

3. ........... Informacje o produkcie

3.1. ..... Schemat robota odkurzającego 3.2. ..... Schemat pojemnika na kurz i pilota 3.3. ..... Dane techniczne

4. ........... Zalecenia dotyczące obsługi

4.1. ..... Ładowanie 4.2. ..... Włączenie 4.3. ..... Pilot

5. ........... Konserwacja

5.1. ..... Czyszczenie pojemnika na kurz i ltra 5.2. ..... Konserwacja szczotek bocznych 5.3. ..... Konserwacja czujnika uskoku podłoża 5.4. ..... Konserwacja układu ssącego 5.5. ..... Konserwacja czujników

6. ........... Katalog problemów i ich rozwiązań

7. ........... Zawartość opakowania

1. Zalecenia dotyczące bezpieczeństwa

Przed przystąpieniem do użytkowania należy zastosować następujące środki bezpiec- zeństwa:

• Przed przystąpieniem do użytkowania wyrobu należy dokładnie przeczytać niniejszą instrukcję. Następnie korzystać z produktu zgodnie z zawartymi w niej zaleceniami.

• Dowolna czynność wykonana niezgodnie z niniejszymi wskazówkami może skutkować uszkodzeniem produktu i obrażeniami ciała.

1. Demontaż produktu może wykonywać wyłącznie autoryzowany technik.

Przeprowadzanie demontażu przez niepowołaną osobę może skutkować uszkodzeniem produktu i obrażeniami ciała.

2. Produkt można użytkować wyłącznie z zasilaczem dostarczonym przez producenta.

Zastosowanie innego zasilacza o innych parametrach może prowadzić do uszkodzenia produktu.

3. Nie wolno dotykać kabla, stacji ładowania i zasilacza mokrą ręką.

4. Nie dotykać otworu ssącego i ruchomych części. Unikać zasysania zasłon, włosów czy

5. Nie umieszczać urządzenia w pobliżu palących się przedmiotów, w tym papierosów,

zapalniczek lub czegokolwiek, co mogłoby spowodować pożar.

6. Nie używać urządzenia do zbierania materiałów palnych, w tym benzyny czy tonera z

drukarki lub kopiarki. W pobliżu urządzenia nie używać materiałów łatwopalnych.

7. Po naładowaniu produkt wyczyścić. Przed przystąpieniem do czyszczenia wyłączyć

8. Nie zginać przewodów ani nie kłaść na urządzeniu ciężkich lub ostrych przedmiotów.

9. Ten produkt jest urządzeniem gospodarstwa domowego przeznaczonym do użytku w

pomieszczeniach, nie należy go używać na zewnątrz.

10. Urządzeniem nie mogą się posługiwać dzieci do lat 8 lub osoby niepełnosprawne

umysłowo, chyba że znajdują się pod nadzorem i zostały pouczone o sposobie użytkowania sprzętu. Nie należy pozwalać dzieciom jeździć na urządzeniu lub bawić się nim.

11. Nie wolno używać produktu na mokrej lub nasiąkniętej wodą powierzchni.

12. Ewentualne problemy występujące podczas czyszczenia produktu należy jak najszybciej

usunąć. Przed użyciem urządzenia usunąć z podłogi kabel zasilający lub drobne przedmioty, które przeszkadzałyby w czyszczeniu. Zagiąć brzeg dywanu i zapewnić, aby zasłona lub obrus nie dotykały podłogi.

13. Jeśli w sprzątanym pomieszczeniu znajdują się schody lub inna konstrukcja, najpierw

należy sprawdzić, czy robot je rozpozna i nie spadnie z ich krawędzi. Jeśli do ochrony wymagana jest zyczna bariera, należy się upewnić, że nie powoduje ona potykania się i urazów.

14. Jeśli produkt jest nieużywany przez dłuższy czas, należy go naładować co trzy miesiące,

aby zapobiec awarii baterii z powodu nadmiernego rozładowania przez długi okres.

15. Nie używać odkurzacza bez zamontowanego pojemnika na kurz i ltrów.

16. Podczas ładowania upewnić się, że zasilacz jest podłączony do gniazdka lub stacji

17. Unikać eksploatacji urządzenia w bardzo niskiej lub bardzo wysokiej temperaturze.

Robota należy użytkować w temperaturze od 0°C do 40°C.

18. Przed wycofaniem produktu z użytkowania odłączyć go od stacji ładowania, wyłączyć

zasilanie i wyjąć baterię.84

19. Przy wyjmowaniu baterii należy się upewnić, że produkt nie jest włączony.

20. Przed utylizacją produktu wyjąć i zutylizować baterię zgodnie z lokalnymi przepisami

ustawowymi i wykonawczymi.

21. Nie wolno używać produktu w przypadku uszkodzenia kabla lub gniazdka.

22. Nie należy używać produktu, jeśli nie działa prawidłowo wskutek upadku, uszkodzenia

lub przedostania się do środka wody.85

2. Środki bezpieczeństwa

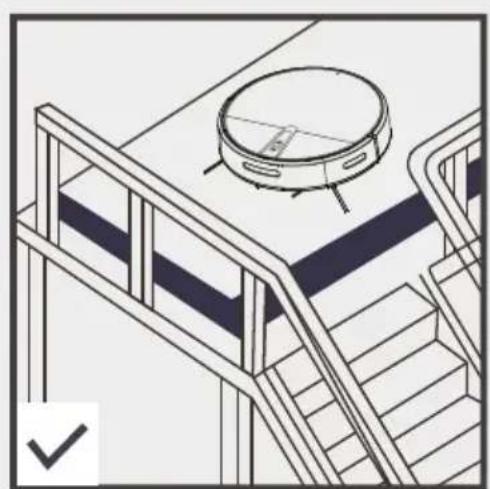

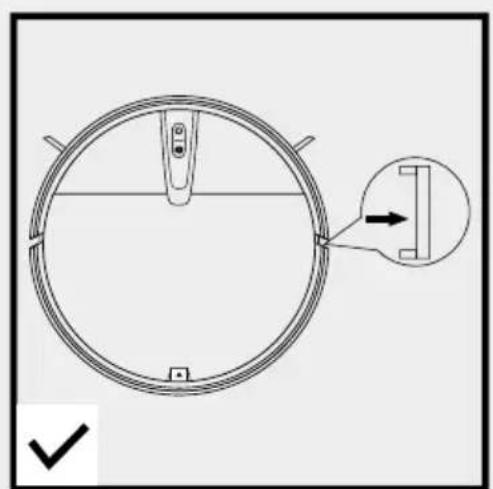

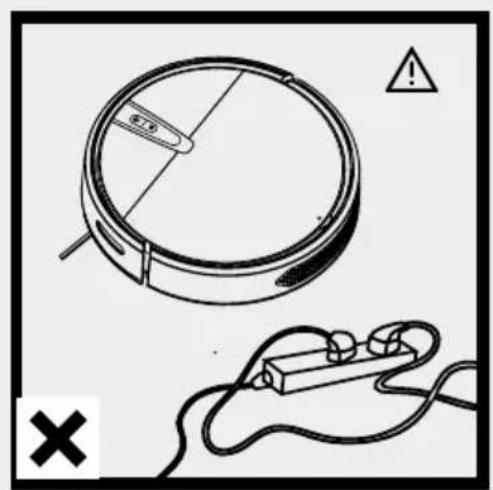

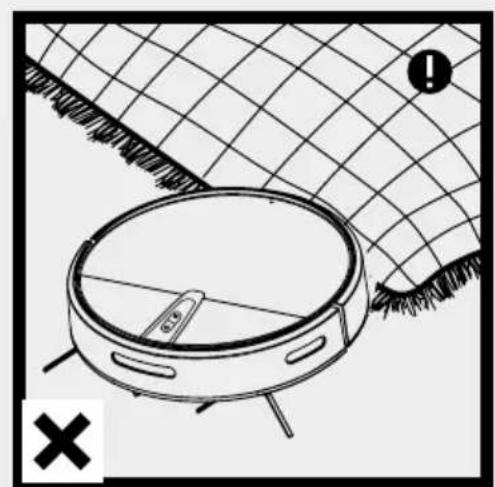

Przed przystąpieniem do użytkowania odkurzacza prosimy o przeczytanie poniższych zaleceń. Kabel zasilający oraz inne drobne przedmioty rozrzucone na podłodze mogą zaklinować się w urządzeniu lub owinąć wokół niego. Przed użyciem urządzenia należy je usunąć. Należy usunąć białe paski z obu stron zderzaka. W przeciwnym wypadku urządzenie nie będzie funkcjonowało normalnie. Należy zwinąć dywany z frędzlami lub w inny sposób zapewnić, aby urządzenie nie wessało dywanu z miękkim włosiem. Na krawędziach muszą być umieszczone barierki ochronne, aby zagwarantować bezpieczeństwo eksploatacji produktu.86

3. Informacje o produkcie

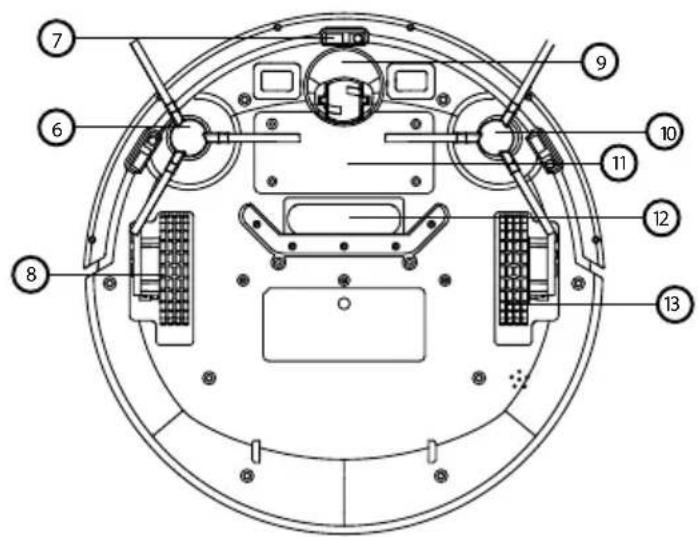

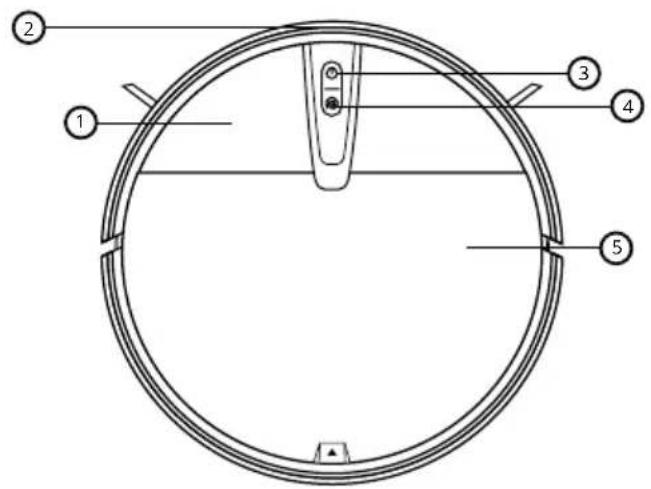

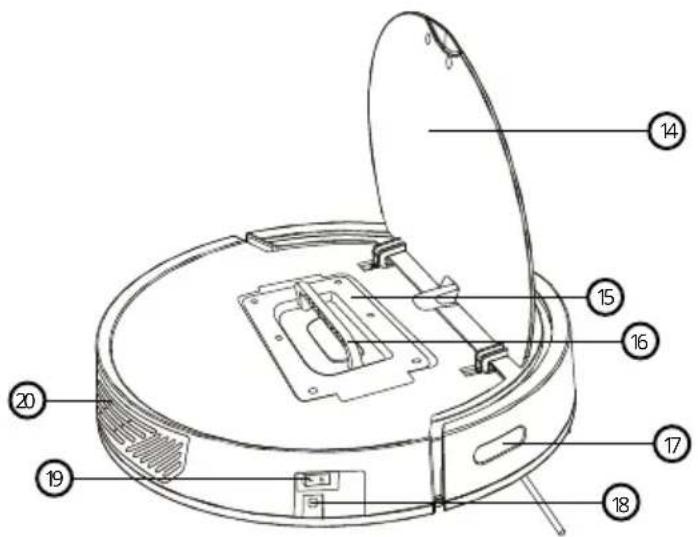

3.1. Schemat robota odkurzającego

1. Pokrywa odkurzacza

2. Przednie czujniki na

3. Przycisk włączania/wyłączania

4. Przycisk czyszczenia w

5. Otwierana pokrywa

6. Szczotka zagarniająca

7. Czujnik uskoku podłoża

10. Szczotka zagarniająca

14. Otwierana pokrywa

17. Czujniki na podczerwień

18. Złącze zasilania

19. Włącznik (wyłączanie/włączanie)

3. Informacje o produkcie

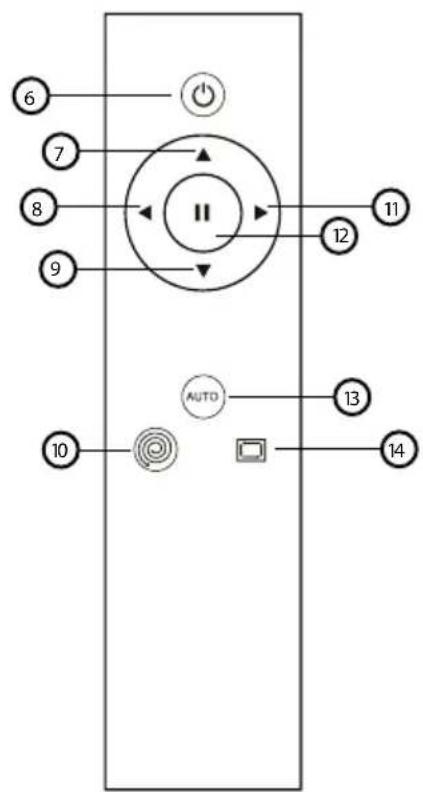

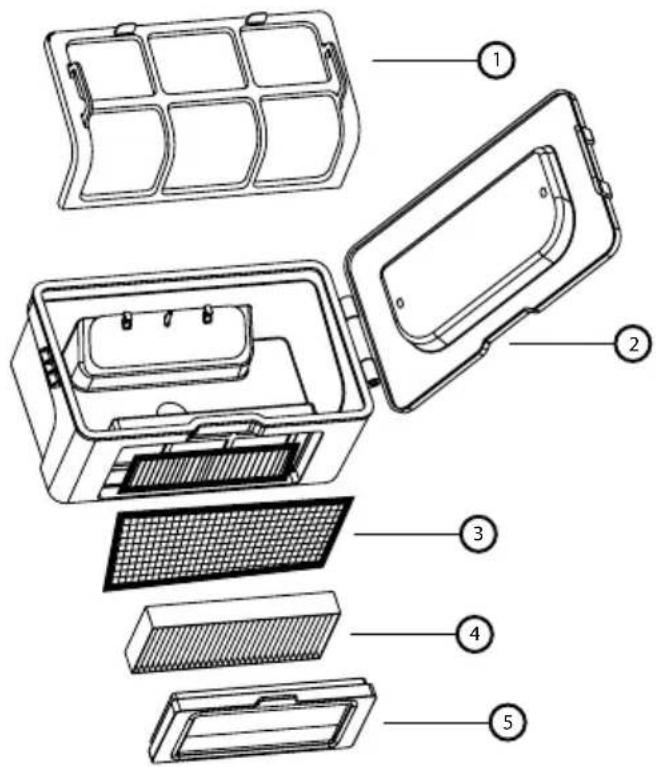

3.2. Schemat pojemnika na kurz i pilota

1. Filtr przeciwpyłowy

3. Filtr bawełniany do drobnego

5. Uszczelka elementu ltracyjnego

6. Włączanie/wyłączanie

10. Czyszczenie w wybranym

13. Czyszczenie automatyczne

14. Czyszczenie wzdłuż krawędzi

3. Informacje o produkcie

3.3. Dane techniczne Średnica 320 mm Wysokość 78 mm Waga netto 2 kg Napięcie 7,4 V Bateria Bateria litowa 2600 mAh Moc 15 W Pojemność pojemnika na kurz 600 ml Typ ładowania Ładowanie ręczne Tryb czyszczenia Czyszczenie automatyczne, czyszczenie w wybranym miejscu, czyszczenie krawędzi Czas całkowitego naładowania 7 godzin Czas pracy Do 80 minut Typ przycisków Fizyczne przyciski Żywotność baterii lub akumulatora, które mogą być dołączone do produktu, wynosi sześć miesięcy, ponieważ jest to materiał eksploatacyjny. Niewłaściwa obsługa (długotrwałe ładowanie, zwarcie, uszkodzenie przez inny przedmiot itp.) może prowadzić na przykład do pożaru, przegrzania lub wycieku baterii. Podręcznik w postaci elektronicznej można pobrać ze strony www.niceboy.eu w sekcji wsparcia. RTB Media s.r.o. niniejszym oświadcza, że typ urządzenia radiowego CHARLES i3 jest zgodny z dyrektywami 2014/53/UE, 2014/30/UE, 2014/35/UE i 2011/65/UE. Pełny tekst deklaracji zgodności UE jest dostępny na poniższych stronach internetowych: https://niceboy.eu/cs/podpora/prohlaseni-o-shode-mM38CtmYvX693lHvvu4CWpk3vJGrvnC89

4. Zalecenia dotyczące obsługi

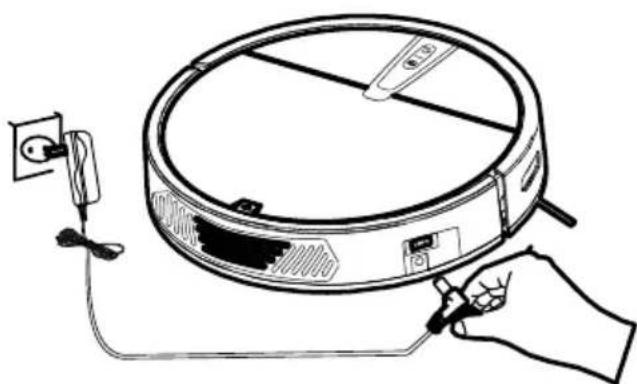

4.1. Ładowanie Zasilacz należy podłączyć bezpośrednio do urządzenia, jak wskazano na rysunku.

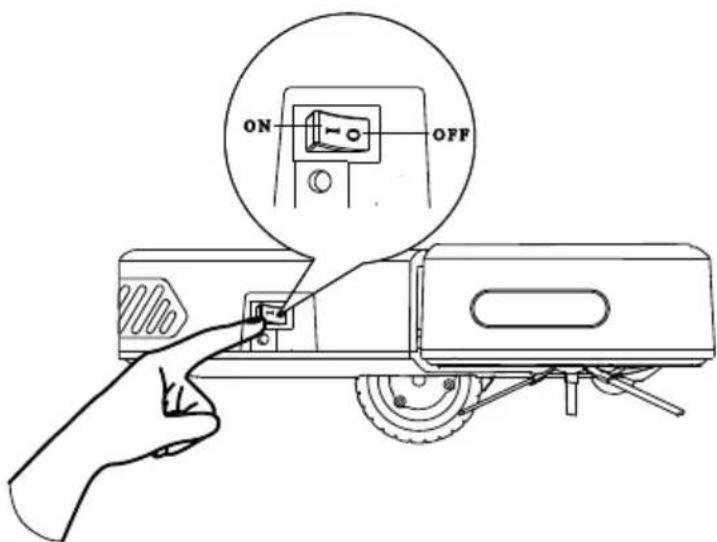

• Uwagi A. Pierwsze ładowanie powinno trwać co najmniej 12 godzin. Po całkowitym naładowaniu baterii będzie się świecić światłem ciągłym zielona lampka. B. Jeśli urządzenie nie będzie używane przez dłuższy czas, należy je całkowicie naładować, wyłączyć i przechować w suchym i chłodnym miejscu. 4.2. Włączenie Włączyć włącznik zasilania, wskaźnik przycisku na panelu zacznie migać (1 oznacza włączenie zasilania, 0 wyłączenie zasilania).90

4. Zalecenia dotyczące obsługi

4.3. Pilot Tryb czuwania Przez naciśnięcie tego przycisku w odkurzaczu włączany jest tryb uśpienia; przez naciśnięcie przycisku stop urządzenie można ponownie uruchomić; jeśli urządzenie nie zostanie uruchomione w ciągu 3 minut, tryb uśpienia włączy się automatycznie. Czyszczenie automatyczne Przez naciśnięcie tego przycisku włącza się czyszczenie automatyczne; przez naciśnięcie przycisku stop w razie potrzeby można zatrzymać działanie urządzenia. Ładowanie automatyczne (tylko w modelach z tą funkcją) Przez naciśnięcie tego przycisku zostanie automatycznie odszukana stacja ładowania w celu naładowania urządzenia. Pauza Przez naciśnięcie tego przycisku podczas sprzątania działanie urządzenia zostaje zatrzymane, a w trybie uśpienia urządzenie zostaje aktywowane. Kierunek W przód – przez naciśnięcie tego przycisku urządzenie przesuwa się do przodu. Powrót – naciśnięcie tego przycisku umożliwia cofnięcie robota. W lewo – naciśnięcie tego przycisku umożliwia przesunięcie robota w lewo. W prawo – naciśnięcie tego przycisku umożliwia przesunięcie robota w prawo. Tryb czyszczenia wzdłuż ściany Za pomocą tego przycisku można przejść do trybu czyszczenia wzdłuż ściany. Przełączenie w inny tryb (np. automatyczny) jest możliwe tylko za pomocą pilota. W innym przypadku urządzenie będzie działać w tym trybie do momentu wyłączenia. Czyszczenie w wybranym miejscu Przez naciśnięcie tego przycisku można włączyć spiralne czyszczenie w wybranym miejscu. (Po zakończeniu trybu czyszczenia w określonym miejscu urządzenie jest automatycznie przełączane w tryb automatyczny)91

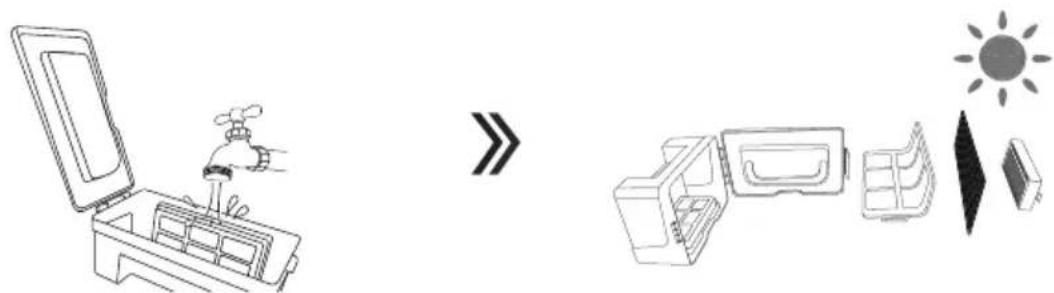

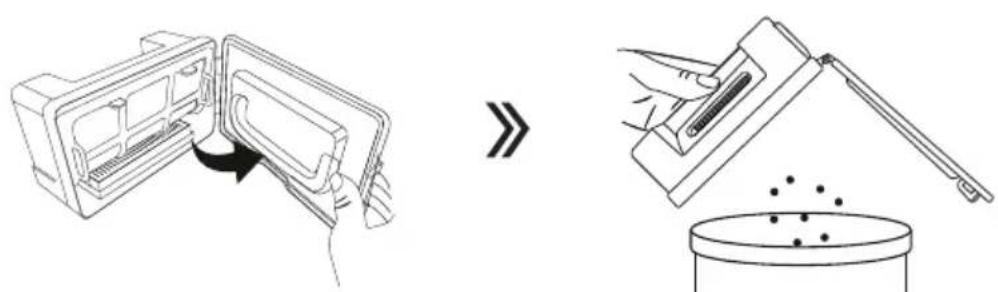

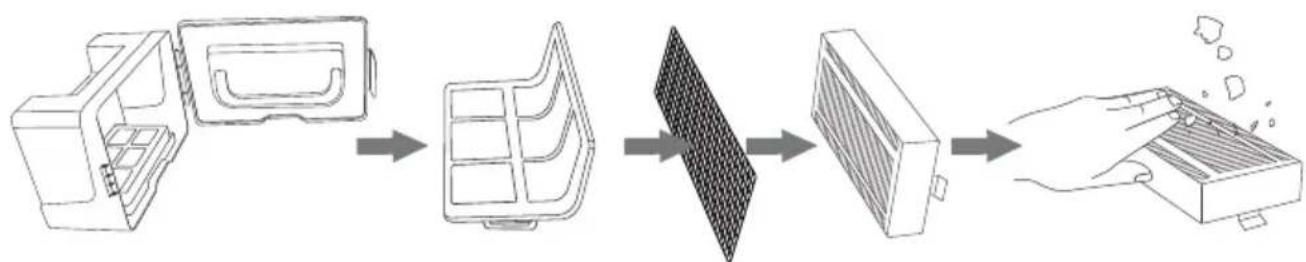

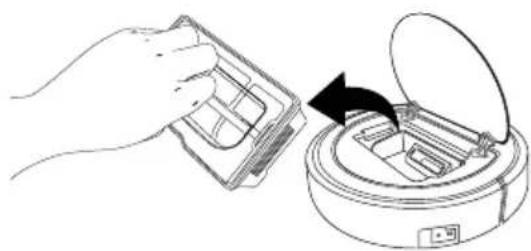

5.1. Czyszczenie pojemnika na kurz i ltra Wyjąć pojemnik na kurz. Otworzyć zabezpieczenie pojemnika na kurz i wysypać kurz oraz inne zanieczyszczenia. Wyjąć elementy ltracyjne. Filtr HEPA można umyć wodą. Przed umyciem warto nim postukać, aby strząsnąć kurz. Umyć pojemnik na kurz i pierwszy element ltracyjny. Następnie pojemnik na kurz oraz elementy ltracyjne wysuszyć i trzymać je w stanie suchym, aby zapewnić ich trwałość.92

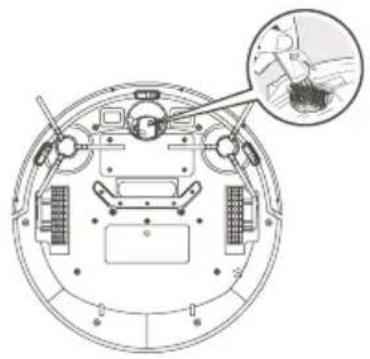

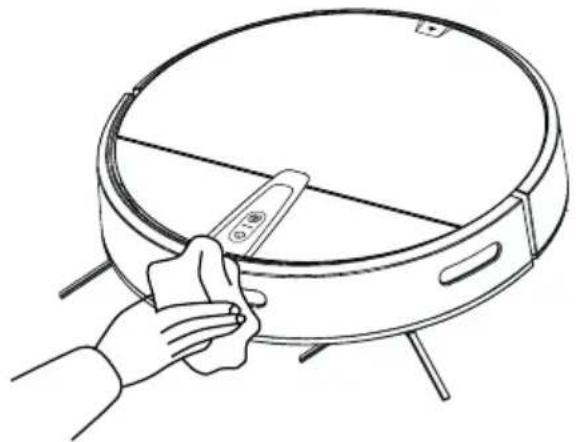

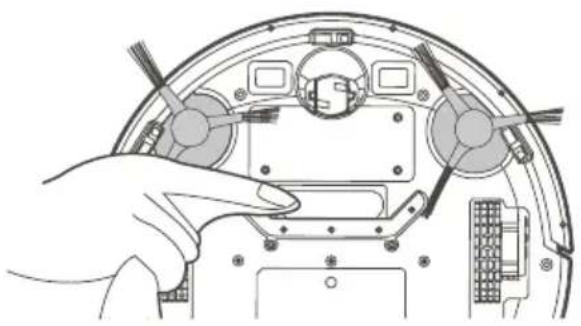

5.2. Konserwacja szczotek zagarniających 5.3. Konserwacja czujnika uskoku podłoża 5.4. Konserwacja układu ssącego 5.5. Konserwacja czujników Czyszczenie szczotek bocznych: Wyjąć szczotkę boczną i wytrzeć ją czystą ściereczką. Czyszczenie kółka uniwersalnego: Wyczyścić kółko uniwersalne, usuwając sierść i zaplątane włosy. Wyczyścić czujniki uskoku podłoża, aby zagwarantować odpowiednią czułość. Jeśli w otworze ssącym znajduje się dużo kurzu, wyczyścić go ściereczką. Wyczyścić czujnik.93

6. Katalog problemów i ich rozwiązań

Gdy urządzenie się zepsuje, czerwona lampka miga lub świeci światłem ciągłym i włącza się sygnał dźwiękowy z jednoczesnymi instrukcjami głosowymi. 1 sygnał, czerwona lampka świeci światłem ciągłym Usterka kółek napędowych Jeśli w okolicę kółka dostały się ciała obce, usunąć je. czerwona lampka miga Zaklinowany zderzak z czujnikiem na podczerwień Oczyścić miejsce wokół zderzaka z wszelkich ciał obcych. 2 sygnały, czerwona lampka miga Usterka szczotki bocznej Oczyścić okolicę szczotki bocznej z ewentualnych włosów. 3 sygnały, czerwona lampka miga Usterka czujnika uskoku podłoża W razie występowania zanieczyszczeń oczyścić czujnik. 4 sygnały, czerwona lampka miga Niski poziom naładowania baterii Naładować urządzenie.

• Wskazówki techniczne Jeśli zastosowanie wyżej wymienionego sposobu nie doprowadzi do rozwiązania problemu, należy wypróbować poniższe postępowanie:

1. Wyłączyć i włączyć ponownie zasilanie urządzenia.

2. Jeśli ponowne uruchomienie urządzenia nie wyeliminuje problemu, należy przesłać je

do serwisu w centrum obsługi posprzedażnej w celu przeprowadzenia konserwacji.94

7. Zawartość opakowania

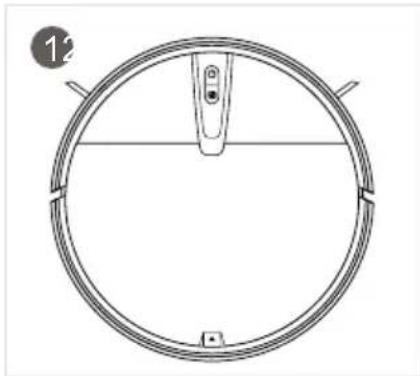

Numer Opis Ilość 1 Główne urządzenie (wraz z baterią) 1 2 Zasilacz 1 3 Instrukcja użytkownika 1 4 Szczotka boczna 2 pary 5 Filtr HEPA 1 6 Pilot (bez baterii) 1

Przedstawiony symbol znajdujący się na produkcie lub w towarzyszącej mu dokumentacji oznacza, że zużytych produktów elektrycznych lub elektronicznych nie wolno utylizować wraz z odpadami komunalnymi. W celu właściwej utylizacji produkt należy oddać do jednego z wyznaczonych punktów zbiórki odpadów, które przyjmą go bezpłatnie. Właściwa utylizacja produktu pomoże w zachowaniu cennych zasobów naturalnych i zapobieganiu potencjalnemu negatywnemu wpływowi na środowisko i zdrowie ludzkie, który mógłby być skutkiem niewłaściwej utylizacji odpadów. Dalsze informacje można uzyskać w lokalnym urzędzie lub najbliższym punkcie zbiórki odpadów. W przypadku niewłaściwej utylizacji tego rodzaju odpadów mogą być nakładane kary zgodnie z przepisami krajowymi. Informacje dla użytkowników dotyczące utylizacji sprzętu elektrycznego i elektronicznego. (sprzęt użytkowany przez rmy i przedsiębiorstwa) W celu właściwego zutylizowania sprzętu elektrycznego i elektronicznego używanego przez rmy i przedsiębiorstwa należy zasięgnąć rady u producenta lub importera produktu. Dostarczą oni informacji o sposobach utylizacji produktu i wskażą, kto ma obowiązek nansowania utylizacji tego sprzętu elektrycznego w zależności od daty wprowadzenia go na rynek. Informacje dotyczące utylizacji w innych krajach spoza Unii Europejskiej. Wyżej przedstawiony symbol obowiązuje wyłącznie w krajach Unii Europejskiej. Z myślą o zapewnieniu właściwej utylizacji sprzętu elektrycznego i elektronicznego należy zasięgnąć szczegółowych informacji w lokalnym urzędzie lub u sprzedawcy sprzętu.96 Vsebina
