ION Charles i3 - Robotický vysavač Niceboy - Bezplatný návod k obsluze

Typ produktu	Robotický vysavač
Značka	Niceboy
Model	ION Charles i3
Rozměry (průměr x výška)	320 mm x 78 mm
Hmotnost netto	2 kg
Napájení	Lithium-iontová baterie 7,4 V / 2600 mAh
Výkon	15 W
Kapacita nádoby na prach	600 ml
Doba plného nabíjení	7 hodin
Výdrž	Až 80 minut
Režimy čištění	Automatický, lokální čištění, čištění okrajů
Typ nabíjení	Ruční (síťový adaptér)
Dálkové ovládání	Infračervené dálkové ovládání (baterie nejsou součástí)
Filtr	Pratelný HEPA filtr + jemný bavlněný filtr
Boční kartáče	2 páry vyměnitelných bočních kartáčů
Senzory	Přední infračervený, proti pádu, IR nárazník
Hlučnost	Nespecifikováno (odhad: přibližně 55-60 dB)
Provozní teplota	0 °C až 40 °C
Údržba	Čištění nádoby, pratelný HEPA filtr, boční kartáče, senzory
Bezpečnost	Senzory proti pádu, automatické zastavení při překážce
Obsah balení	Hlavní jednotka, adaptér, dálkové ovládání, boční kartáče (2 páry), HEPA filtr, návod

Často kladené otázky - ION Charles i3 Niceboy

Jak čistit HEPA filtr ?

HEPA filtr je pratelný vodou. Nejprve jím poklepejte, abyste odstranili prach, poté jej opláchněte čistou vodou. Nechte jej zcela vyschnout, než jej vrátíte zpět.

Co dělat, když se vysavač nenabíjí ?

Zkontrolujte, zda je adaptér správně zapojený a zda svítí kontrolka nabíjení. Pokud kontrolka zůstává zhasnutá, zkuste vyčistit nabíjecí kontakty na zařízení. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak používat dálkové ovládání ?

Dálkové ovládání umožňuje řídit vysavač (dopředu, dozadu, doleva, doprava) a vybrat režimy: automatický, lokální čištění (spirála) a čištění okrajů. Tlačítko pauza přeruší čištění.

Proč vysavač pípá a bliká červená kontrolka ?

Pípání a červené kontrolky indikují závadu: 1 pípnutí + stálá kontrolka = zablokované kolo; 2 pípnutí = zablokovaný boční kartáč; 3 pípnutí = špinavý senzor proti pádu; 4 pípnutí = slabá baterie. Vyčistěte příslušné části nebo nabijte zařízení.

Jak udržovat boční kartáče ?

Vyjměte boční kartáče a očistěte je hadříkem, abyste odstranili vlasy a vlákna. Zkontrolujte, zda nejsou opotřebené; v případě potřeby je vyměňte (jsou součástí 2 páry).

Padá vysavač ze schodů ?

Zařízení je vybaveno senzory proti pádu, které detekují prázdné prostory. Pro větší bezpečnost však v případě potřeby umístěte fyzickou bariéru.

Jaká je skutečná výdrž baterie ?

Výdrž je přibližně 80 minut v normálním režimu. Tato doba se může lišit podle typu podlahy a režimu čištění. Plné nabití trvá 7 hodin.

Mohu vysavač používat na koberci ?

Ano, vysavač lze používat na koberci. Dbejte na to, aby byly třásně ohnuté a koberec nebyl příliš silný, aby nedošlo k zablokování zařízení.

Jak vyprázdnit nádobu na prach ?

Stiskněte západku nádoby na prach a vyjměte ji. Otevřete víko a vyprázdněte obsah do odpadkového koše. Nádobu můžete také umýt vodou a vysušit, než ji vrátíte zpět.

Co dělat, když vysavač uvízne pod nábytkem ?

Zařízení je navrženo tak, aby se vešlo pod nábytek s výškou alespoň 78 mm. Pokud uvízne, použijte dálkové ovládání k jeho uvolnění nebo jej zvedněte ručně. Ujistěte se, že je prostor dostatečný.

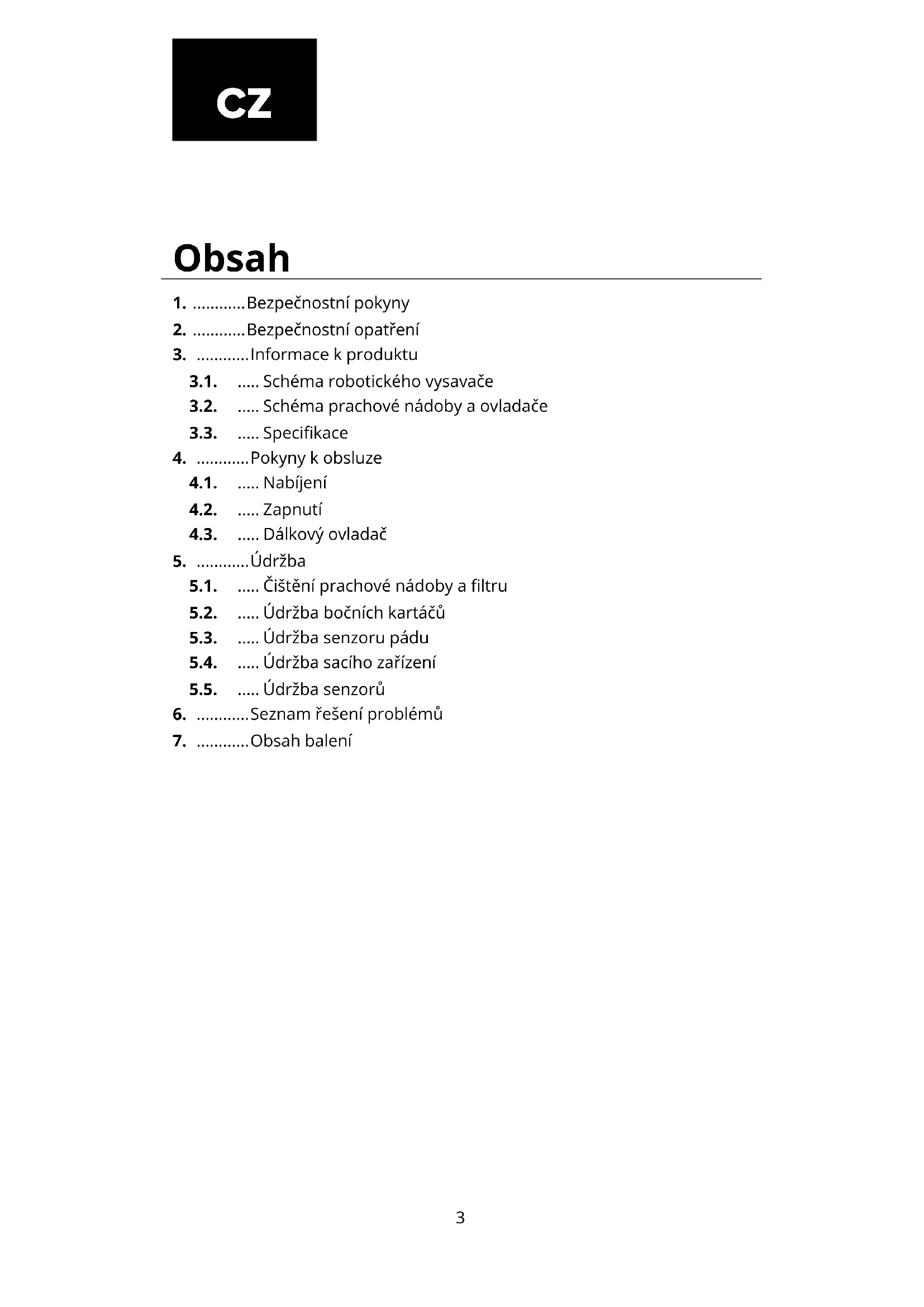

NÁVOD K OBSLUZE ION Charles i3 Niceboy

1. ...... Bezpečnostní pokyny
2. ...... Bezpečnostní opatření
3. .....Informace k produktu

3.1. ..... Schéma robotického vysavače
3.2. ..... Schéma prachové nádoby a ovladače
3.3. ..... Specifikace

1. ......Pokyny k obsluze

4.1. ..... Nabíjení
4.2. ..... Zapnutí
4.3. ..... Dálkový ovladač

1. .....Údržba

5.1. ..... Čištění prachové nádoby a filtru
5.2. ..... Údržba bočních kartáčů
5.3. ..... Údržba senzoru pádu
5.4. ..... Údržba sacího zařízení
5.5. ..... Údržba senzorů

1. ......Seznam řešení problémů

2. ......Obsah balení

1. Bezpečnostní pokyny

Před použitím produktu dodržujte následující bezpečnostní opatření:

• Před použitím výrobku si pečlivě přečtěte tuto příručku a produkt používejte podle pokynů v této příručce.

• Jakákoli operace, která není v souladu s tímto návodem, může vést k poškození produktu a zranění osob.

• Tento výrobek může demontovat pouze autorizovaný technik. V případě demontování nepověřenou osobou může dojít k poškození produktu a zranění osob.

• Výrobek musí být používán pouze s napájecím adaptérem dodaným výrobcem. Použití jiného adaptéru s jinými specifikacemi může vést k poškození produktu.
• Nedotýkejte se kabelu, nabíjecí základny a napájecího adaptéru mokrou rukou.
• Nedotýkejte se sacího otvoru a pohyblivých částí a zabraňte nasátí záclon, vlasů nebo oblečení.
• Nepokládejte přístroj do blízkosti hořících předmětů, včetně cigarette, zapalovače nebo čehokoli, co by mohlo způsobit požár.

• Nepoužívejte přístroj ke sběru hořlavých materiálů, včetně benzínu nebo toneru z tiskárny a kopírky. Nepoužívejte hořlaviny v okolí přístroje.

• Po nabití výrobek vyčistěte a před čištěním vypněte spínač.

• Neohýbejte dráty a nepokládejte na stroj těžké nebo ostré předměty.

• Tento výrobek je domácí spotřebič pro vnitřní použití, nepoužívejte jej venku.

• Přístroj nesmí používat děti do 8 let nebo osoby s duševní poruchou, pokud jim nebyl poskytnut dohled nebo nebyly poučeny o používání tohoto spotřebiče. Nedovolte dětem, aby na přístroji jezdily nebo si s ním hrály.

• Nepoužívejte tento výrobek na mokré nebo podmáčené ploše.

• Případné problémy při čištění výrobku je třeba co nejdříve odstranit. Před použitím přístroje uklidte napájecí kabel nebo drobné předměty na podlaze, pokud by bránily čištění. Přehněte lem koberce a zabraňte tomu, aby se záclona nebo ubrus dotýkaly podlahy.

• Pokud se v uklízené místnosti nachází schodiště nebo jakákoli jiná konstrukce, nejprve vyzkoušejte, zda ji robot rozpozná a nespadne z jejího okraje. Pokud je k ochraně potřeba fyzická bariéra, ujistěte se, že zařízení nezpůsobí zranění zakopnutím.

• Pokud se výrobek delší dobu nepoužívá, musí se přístroj každé tři měsíce nabít, aby se předešlo selhání baterie z důvodu nízkého výkonu po dlouhou dobu.

• Nepoužívejte vysavač bez nasazeného sběrače prachu a filtrů

• Při nabíjení se ujistěte, že je napájecí adaptér připojen k zásuvce nebo nabíjecí základně.

• Vyhýbejte se provozu přístroje v chladu nebo horku. Robota provozujte při teplotách od 0 °C do 40 °C.

• Před vyřazením výrobku odpojte přístroj od nabíjecí základny, vypněte napájení a vyjměte baterii.

• Při vyjímání baterie se ujistěte, že výrobek není zapnutý.

• Před likvidací výrobku vyjměte a zlikvidujte baterii v souladu s místními zákony a předpisy.

• Nepoužívejte výrobek s poškozeným napájecím kabelem nebo zásuvkou.

• Nepoužívejte výrobek, pokud nemůže fungovat z důvodu pádu, poškození nebo vniknutí vody.

2. Bezpečnostní opatření

Před použitím vysavače si prosím přečtěte následující pokyny.

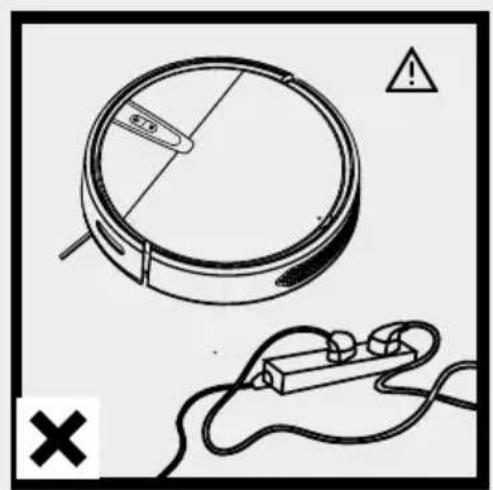

Napájecí kabel a další drobnosti roztroušené na zemi mohou výrobek zamotat nebo omotat. Před použitím je nezapomeňte odstranit.

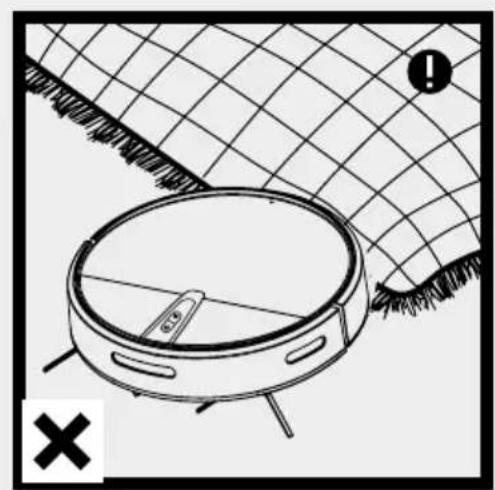

Prosím, srolujte třásně koberce nebo zajistěte, aby výrobek nenasál koberec s jemným vlasem.

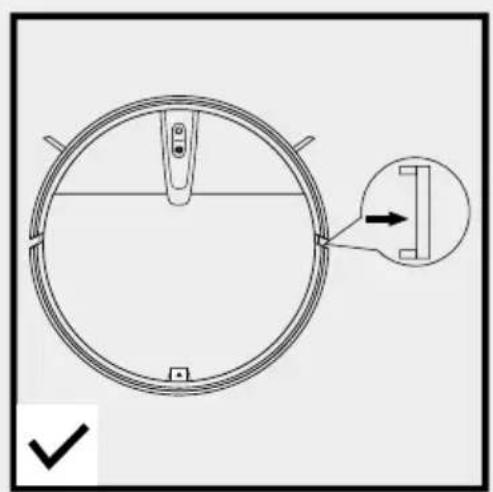

Odstraňte prosím bílé proužky na obou stranách nárazníku, jinak nebude zařízení fungovat standartně

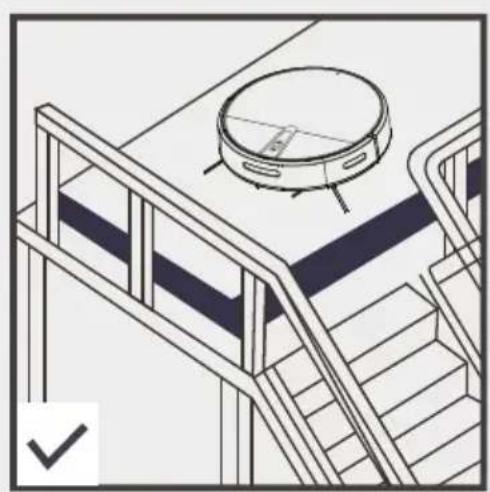

Ochranná zábradlí musí být umístěna na okraji, aby byla zajištěna bezpečnost provozu výrobku.

3. Informace k produktu

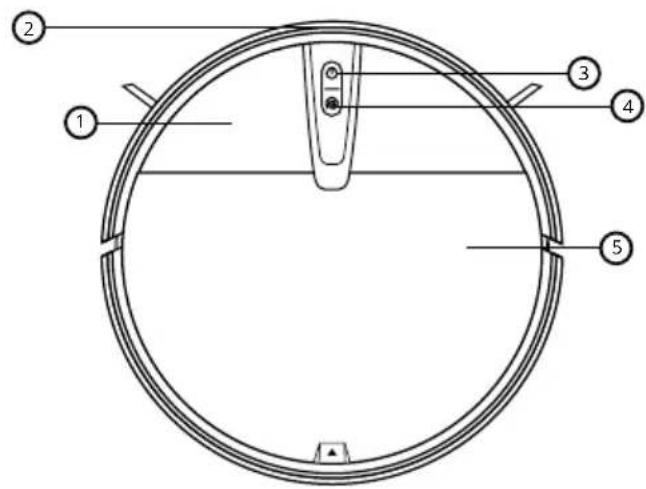

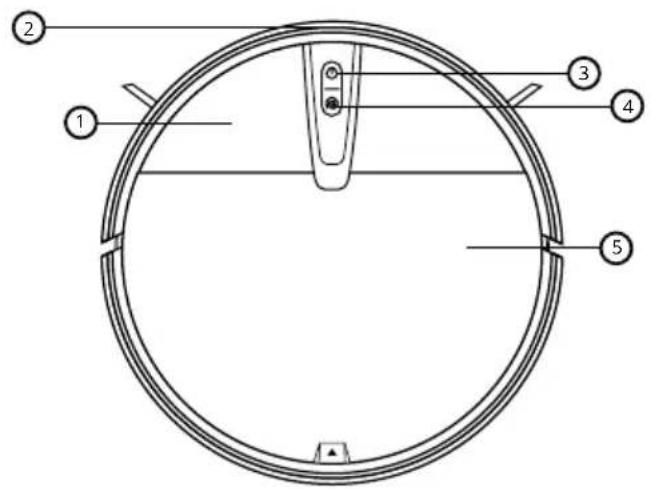

3.1. Schéma robotického vysavače

1. Kryt vysavače
2. Přední infračervené senzory
3. Tlačítko vypnutí/zapnutí
4. Tlačítko čištění z daného bodu
5. Středový odklopný kryt

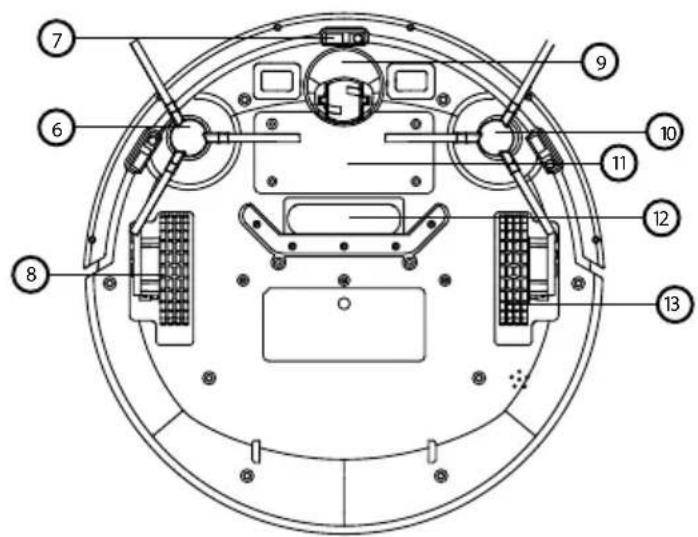

1. Přimetací štětec
2. Senzor pádu
3. Kolečko
4. Středové kolečko
5. Přimetací štětec
6. Kryt baterie
7. Sací zařízení
8. Kolečko

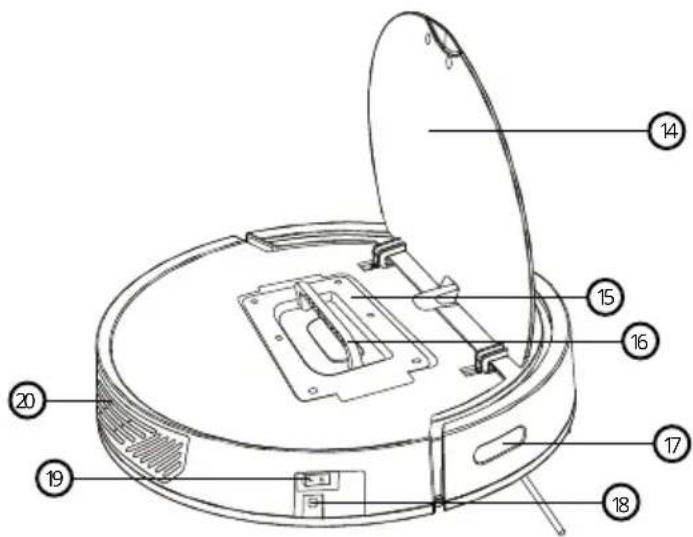

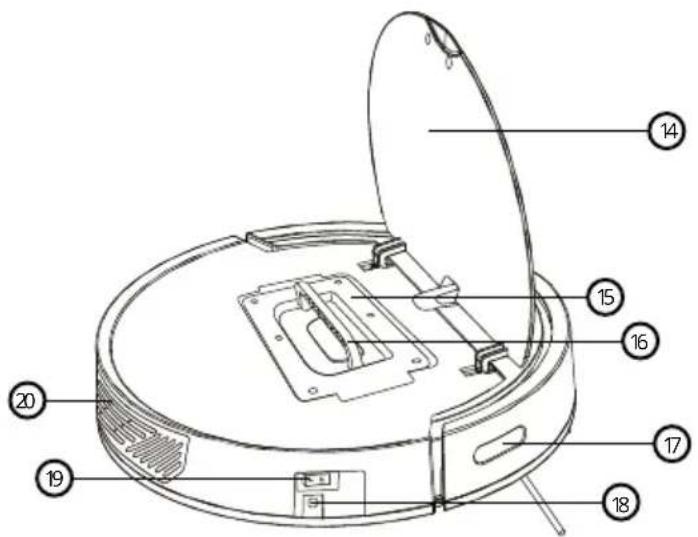

1. Středový odklopný kryt
2. Prachová nádoba
3. Držadlo prachové nádoby
4. Infračervené senzory
5. Napájecí konektor
6. Spínač vypnutí/zapnutí
7. Vývod vzduchu

3. Informace k produktu

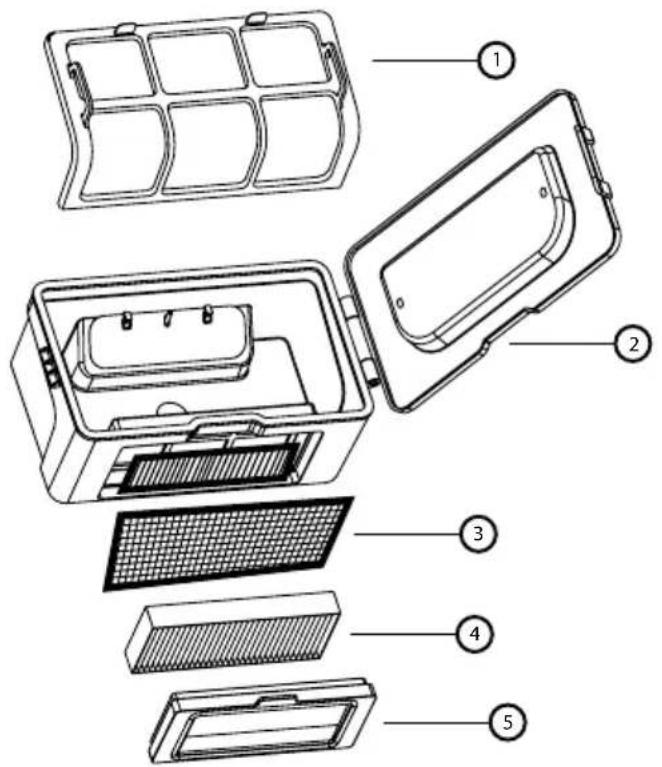

3.2. Schéma prachové nádoby a ovladače

1. Prachový filtr
2. Prachová nádobka
3. Jemný bavlněný filtr
4. HEPA filtr
5. Těsnění filtračního prvku


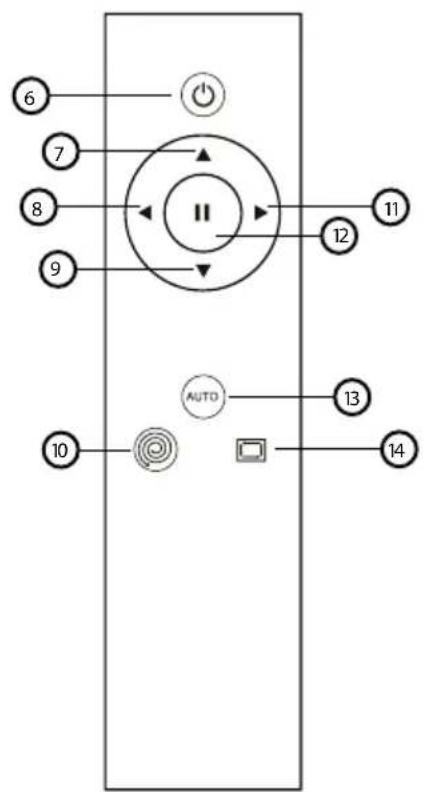

1. Zapnuto/Vypnuto
2. Vpřed
3. Vlevo
4. Zpět
5. Čištění z daného bodu
6. Vpravo
7. Přerušit
8. Automatické čištění
9. Čištění podél okrajů

3. Informace k produktu

3.3. Specifikace

Průměr 320 mm

Výška 78 mm

Čistá hmotnost 2 kg

Napětí 7.4 V

Baterie Lithiová baterie 2600 mAh

Výkon 15 W

Objem prachové nádobky 600 ml

Typ nabíjení Manuální nabíjení

Režim čištění Automatické čištění, čištění z daného bodu, čištění okrajů

Pracovní doba Až 80 minut

Typ tlačítek Fyzická tlačítka

Na baterii či akumulátor, které mohou být součástí produktu, se vztahuje doba životnosti v délce šesti měsíců, protože se jedná o spotřební materiál. V případě nesprávného zacházení (dlouhé nabíjení, zkrat, rozbití jiným předmětem atd.) může dojít kupříkladu ke vzniku požárů, přehřátí nebo vytečení baterie.

4. Pokyny k obsluze

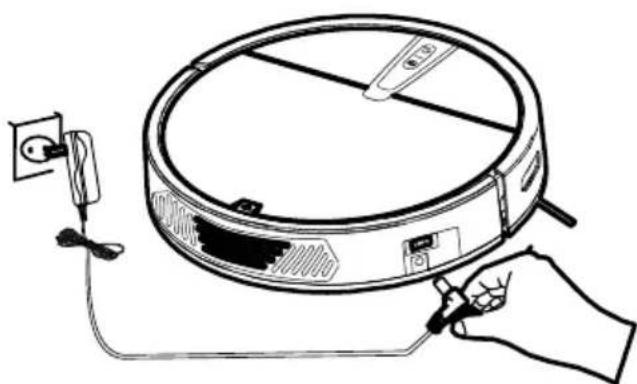

Napájecí adaptér zapojte přímo do přístroje, jak je znázorněno na obrázku.

\* Poznámky

A. Při prvním nabíjení nabíjejte přístroj nejméně 12 hodin. Když je baterie zcela nabitá, rozsvítí se zelená kontrolka, která bude trvale svítit.
B. Pokud stroj delší dobu nepoužíváte, plně jej nabijte, vypněte jej a uložte na chladné a suché místo.

ON OFF

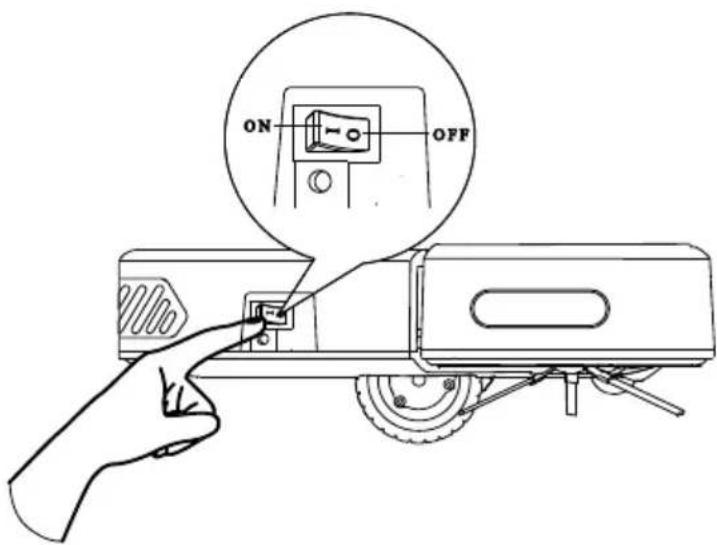

4.2. Zapnutí

Zapněte spínač napájení, indikátor tlačítka na panelu bliká (1 znamená zapnutí napájení, 0 znamená vypnutí napájení).

4. Pokyny k obsluze

4.3. Dálkový ovladač

Pohotovostní režim

Stisknutím tohoto tlačítka přejde vysavač do režimu spánku; stisknutím tlačítka přerušit přístroj znovu spustíte; pokud přístroj nebude uveden do provozu do 3 minut, přejde automaticky do režimu spánku.

Automatické čištění AUTO

Stisknutím tohoto tlačítka spustíte automatické čištění; stisknutím tlačítka přerušit 📊 v případě potřeby pozastavíte práci přístroje.

Automatické dobíjení (Pouze u modelů s touto funkcí)

Stisknutím tohoto tlačítka automaticky vyhledáte nabíjecí základnu pro nabíjení.

Pauza

Stisknutím této klávesy pozastavíte stroj během úklidu a stisknutím této klávesy probudíte stroj ze stavu spánku.

Směr

Vpřed – stisknutím tohoto tlačítka posunete přístroj dopředu.
Zpět – stisknutím tohoto tlačítka se přístroj vrátí zpět.
- Vlevo – stisknutím tohoto tlačítka posunete přístroj doleva.
Vpravo – stisknutím tohoto tlačítka posunete přístroj doprava.

Režim čištění podél stěny

Stisknutím tohoto tlačítka přejdete do režimu čištění podél stěny. Na jiný režim (např. automatický) lze přepnout pouze dálkovým ovladačem, jinak bude v tomto režimu pracovat až do vypnutí.

Čištění z daného bodu

Stisknutím tohoto tlačítka spustíte spirálové čištění z daného bodu. (Po skončení režimu čištění s pevným bodem přejde stroj automaticky do automatického režimu.)

5. Údržba

5.1. Čištění prachové nádoby a filtru

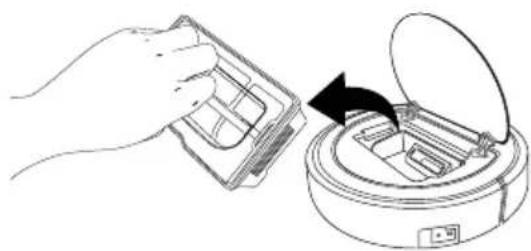

Vyjměte prachovou nádobu.

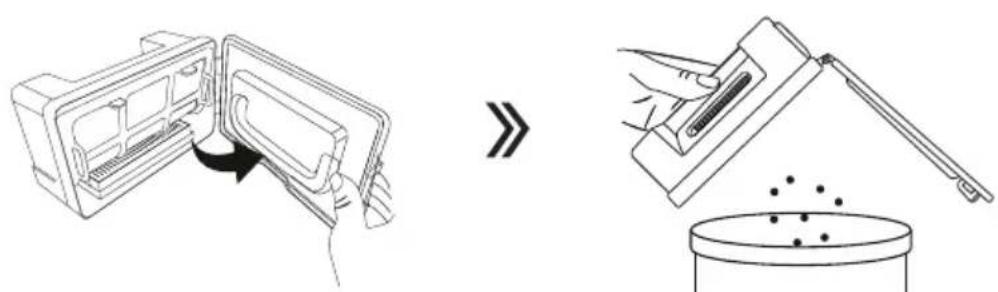

Otevřete pojistku prachové nádoby a vysypte prach a nečistoty.

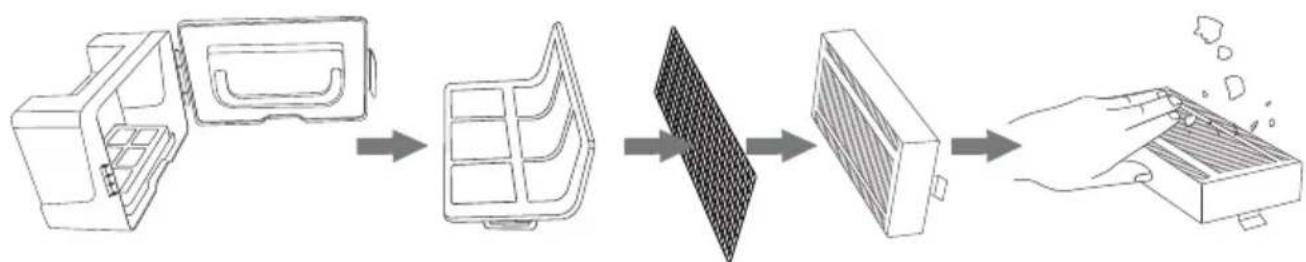

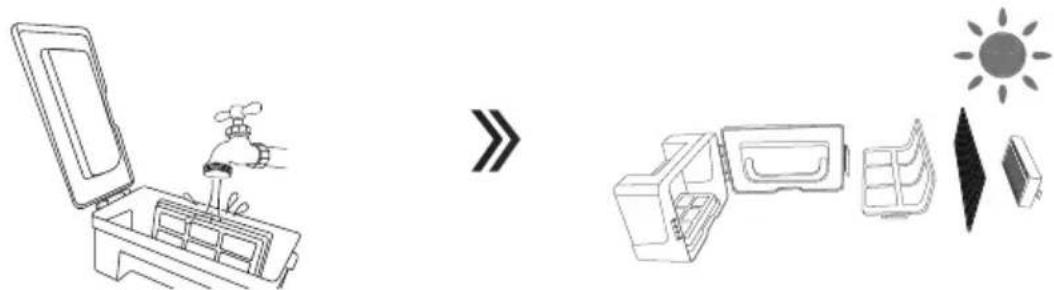

Vyjměte filtrační prvky. Filtr HEPA lze omývat vodou a před mytím jej můžete poklepem zbavit prachu.

Umyjte sběrač prachu a první filtrační prvek, vysušte sběrač prachu a filtrační prvky a udržujte je v suchu, aby byla zajištěna jejich životnost.

5. Údržba

5.2. Údržba přimetacích kartáčů

Čištění bočních kartáčů: Vyjměte boční kartáč a otřete jej čistým hadříkem.

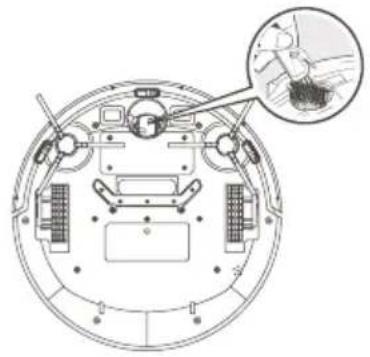

Čištění univerzálního kolečka:

Vyčistěte univerzální kolečko, abyste odstranili chlupy a vyčistěte je od zamotaných vlasů.

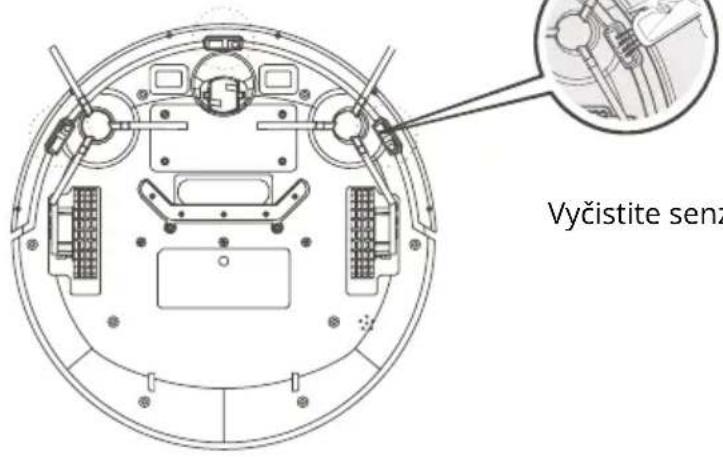

5.3. Údržba senzoru pádu

Vyčistěte senz

Vyčistěte senzory pádu, abyste zajistili citlivost snímače.

5.5. Údržba senzorů

Vyčistěte čidlo senzoru.

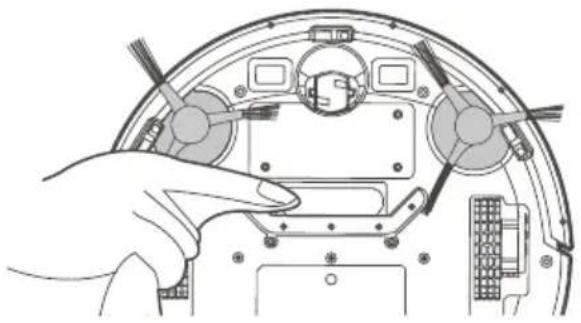

5.4. Údržba sacího zařízení

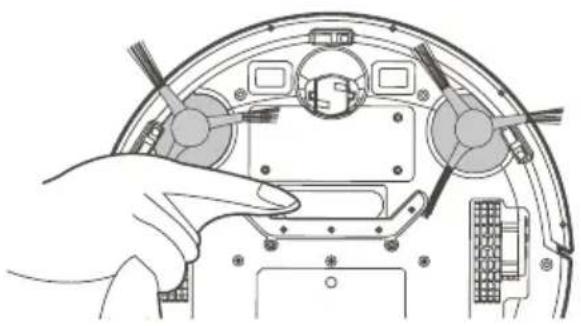

Pokud je v sacím otvoru velké množství prachu, vyčistěte jej hadříkem.

6. Seznam řešení problémů

Když se přístroj porouchá, červená kontrolka bliká nebo svítí nepřetržitě a ozve se zvuková signalizace současně s hlasovými pokyny.

1 pípnutí, trvale svítí červená kontrolka	Chyba pojezdových kol	Pokud se kolem kola objeví cizí tělesa, vyčistěte jej
červené světlo bliká Zaseknutý IR nárazník		Vyčistěte okolí nárazníku od případných cizích těles.
2 pípnutí, bliká červená kontrolka	Chyba bočního kartáče	Vyčistěte prosím vlasy kolem bočního kartáče, pokud zde nějaké jsou.
3 pípnutí, bliká červená kontrolka	Chyba senzoru pádu	V případě znečištěných předmětů očistěte čidlo senzoru.
4 pípnutí, bliká červená kontrolka	Nízký stav baterie Nabijte přístroj

\* Technické tipy

Pokud výše uvedený způsob problém nevyřeší, zkuste následující postup:

1. Restartujte napájení přístroje.
2. Pokud se problém nepodaří vyřešit restartováním přístroje, zašlete přístroj do servisu poprodejního servisního střediska k provedení údržby.

7. Obsah balení

Číslo Popis Množství

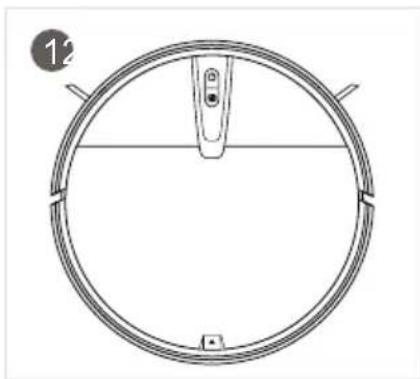

1 Hlavní přístroj (včetně baterie) 1
2 Napájecí adaptér 1
3 Uživatelská příručka 1
4 Boční kartáč 2 páry
5 HEPA filtr 1
6 Dálkový ovladač (bez baterie) 1

Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáhá prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení.

(firemní a podnikové použití)

Za účelem správné likvidace elektrických a elektronických zařízení pro firemní a podnikové použití se obratte na výrobce nebo dovozce tohoto výrobku. Ten vám poskytne informace o způsobech likvidace výrobku a v závislosti na datu uvedení elektrozařízení na trh vám sdělí, kdo má povinnost financovat likvidaci tohoto elektrozařízení. Informace k likvidaci v ostatních zemích mimo Evropskou unii. Výše uvedený symbol je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení.

Obsah

3.1..... Schéma robotického vysávača
3.2..... Schéma prachovej nádoby a ovládača
3.3..... Špecifikácia

1. Pokyny na obsluhu

4.1..... Nabíjanie
4.2..... Zapnutie
4.3..... Dial'kový ovládač

1. Údržba

5.1..... Čistenie prachovej nádoby a filtra
5.2..... Údržba bočných kief
5.3..... Údržba senzora pádu
5.4..... Údržba sacieho zariadenia
5.5..... Údržba senzorov

1. Bezpečnostné pokyny

2. Bezpečnostné opatrenia

3.1. Schéma robotického vysávača

1. L'avý primetací štetec

2. Senzor pádu

3. L'avé koliesko

4. Stredové koliesko

5. Pravý primetací štetec

6. Kryt batérie

7. Sací otvor

8. Pravé koliesko

1. Stredový odklopný kryt
2. Prachová nádoba
3. Držadlo prachovej nádoby
4. Infračervené senzory
5. Napájací konektor
6. Tlačidlo vypnutia/zapnutia
7. Vývod vzduchu

3.2. Schéma prachovej nádoby a ovládača

1. Zapnuté/Vypnuté
2. Vpred
3. Vl'avo
4. Spät
5. Čistenie z daného bodu
6. Vpravo
7. Prerušit
8. Automatické čistenie
9. Čistenie pozdíž okrajov

Typ tlačidiel Fyzické tlačidlá

4.3. Dialkový ovladač

Pohotovostný režim

Automatické čistenie AUTO

Stlačením tohto tlačidla spustíte automatické čistenie; stlačením tlačidla „prerušit“ v prípade potreby pozastavíte prácu stroja.

Automatické dobíjanie (Iba pri modeloch s touto funkciou)

Stlačením tohto tlačidla automaticky vyhladáte nabíjaciu základňu na nabíjanie.

Pauza

Stlačením tohto klávesu pozastavíte stroj v bežnom stave a stlačením tohto klávesu prebudíte stroj v spiacom stave.

Smer

Vpred – Stlačením tohto tlačidla posuniete stroj dopredu.
Spät – Stlačením tohto tlačidla sa stroj vráti spät.
- Vl'avo – Stlačením tohto tlačidla posuniete stroj dolava.
Doprava – Stlačením tohto tlačidla posuniete stroj doprava.

Režim čistenia pozdíž steny

Stlačením tohto tlačidla prejdete do režimu čistenia pozdíž steny. Na iný režim (napr. automatický) je možné prepnúť iba dialkovým ovládačom, inak bude v tomto režime pracovať až do vypnutia.

Stlačením tohto tlačidla spustíte špirálové čistenie z daného bodu. (Po skončení režimu čistenia s pevným bodom prejde stroj automaticky do automatického režimu.)

5. Údržba

Otevřete pojistku prachové nádoby a vysypte prach a nečistoty.

5.2. Údržba primetacích kief

5.3. Údržba senzora pádu

Vyčistite senz

Vyčistite senzory pádu, aby ste zaistili citlivost snímača.

5.5. Údržba senzorov

Vyčistite snímač senzora.

5.4. Údržba nasávacieho zariadenia

1 Hlavný stroj (vrátane batérie) 1
2 Napájací adaptér 1
3 Požívatel'ská príručka 1
4 Bočná kefa 2 páry
5 HEPA filter 1
6 Dialkový ovládač (bez batérie) 1

(Firemné a podnikové použitie)
