INSTRUKCJA OBSŁUGI AD 520 Aerial

PL Instrukcja eksploatacji

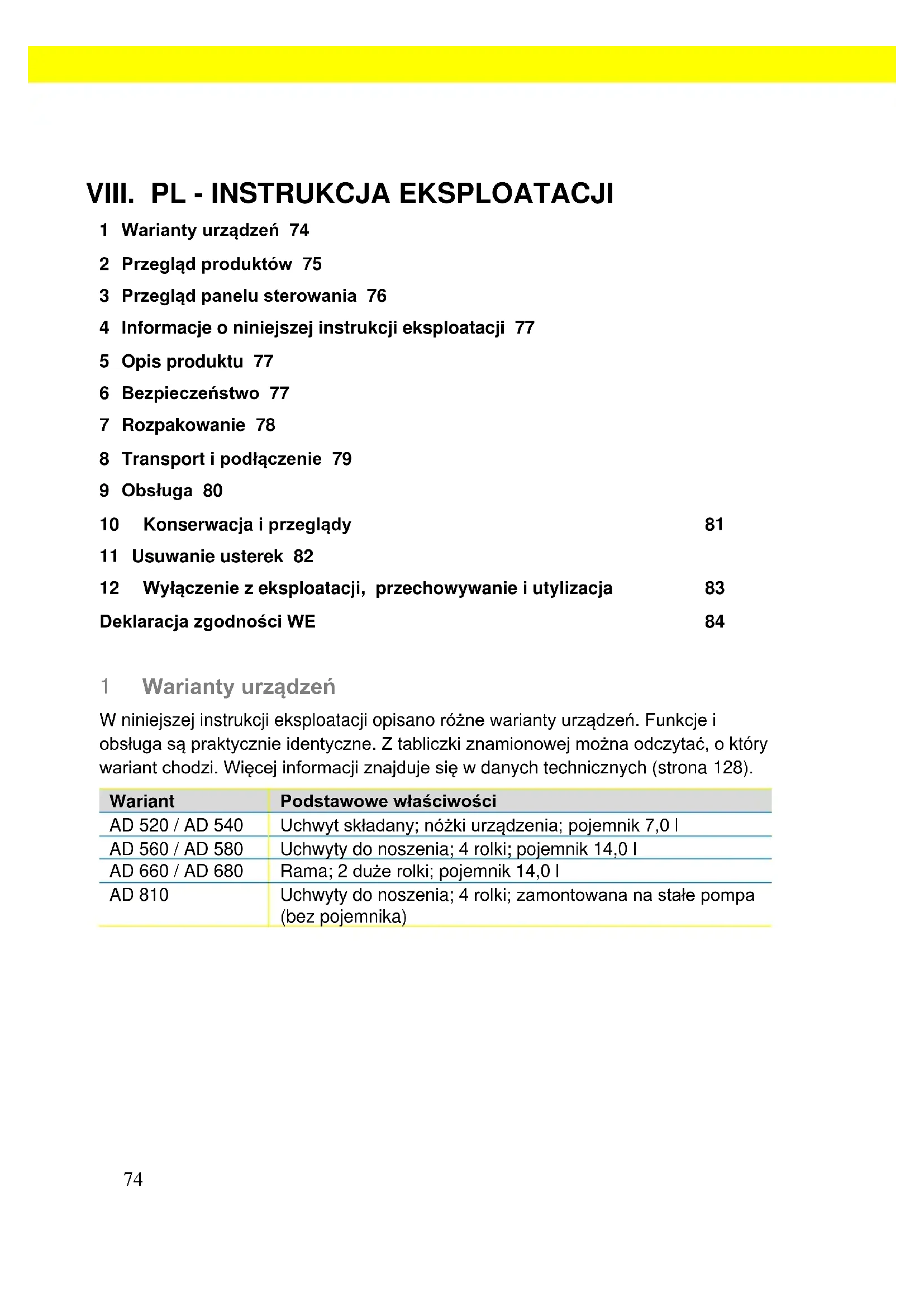

1 Warianty urządzeń 74 2 Przegląd produktów 75 3 Przegląd panelu sterowania 76 4 Informacje o niniejszej instrukcji eksploatacji 77 5 Opis produktu 77 6 Bezpieczeństwo 77 7 Rozpakowanie 78 8 Transport i podłączenie 79 9 Obsługa 80 10 Konserwacja i przeglądy 81 11 Usuwanie usterek 82 12 Wyłączenie z eksploatacji, przechowywanie i utylizacja 83 Deklaracja zgodności WE 84 1 Warianty urządzeń W niniejszej instrukcji eksploatacji opisano różne warianty urządzeń. Funkcje i obsługa są praktycznie identyczne. Z tabliczki znamionowej można odczytać, o który wariant chodzi. Więcej informacji znajduje się w danych technicznych (strona 128). Wariant Podstawowe właściwości AD 520 / AD 540 Uchwyt składany; nóżki urządzenia; pojemnik 7,0 l AD 560 / AD 580 Uchwyty do noszenia; 4 rolki; pojemnik 14,0 l AD 660 / AD 680 Rama; 2 duże rolki; pojemnik 14,0 l AD 810 Uchwyty do noszenia; 4 rolki; zamontowana na stałe pompa (bez pojemnika)75 2 Przegląd produktów

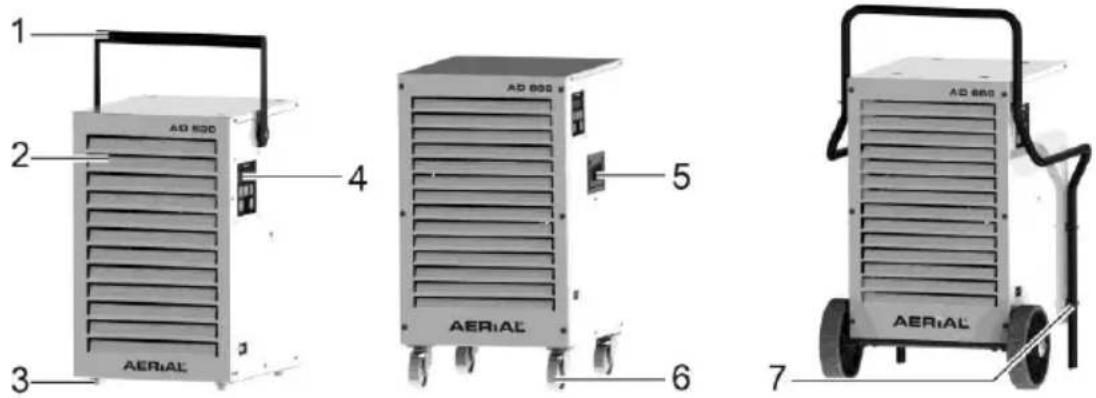

Rys. 1: Widok z przodu

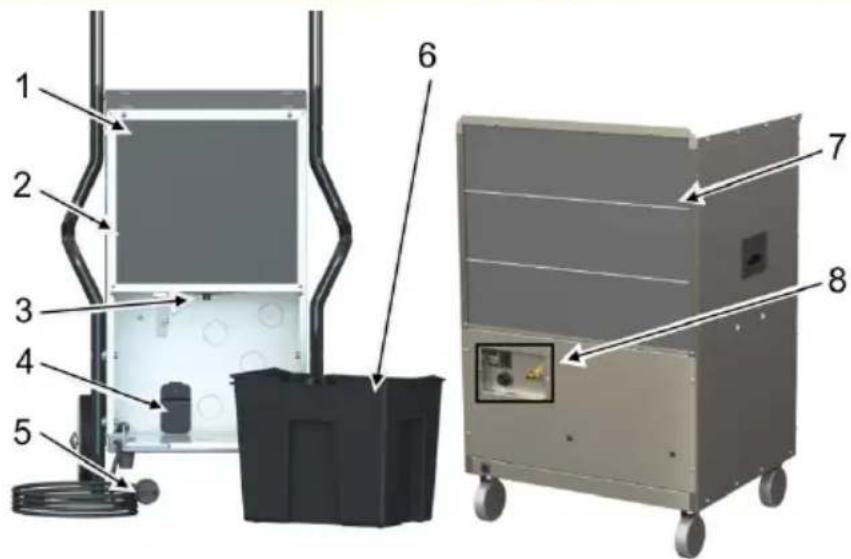

Rys. 2: Widok z tyłu

Czujnik pomieszczenia (za filtrem)

Powierzchnia zasysania powietrza z filtrem

Króciec odpływu do opcjonalnego węża odpływowego

Przyłącza zestawu pompy Zestaw do punktu rosy (akcesoria opcjonalne)

Miejsce obsługi pompy (tylko AD 810) z gniazdem Anphenol do zestawu punktu rosy i z króćcem przyłączeniowym76 3 Przegląd panelu sterowania

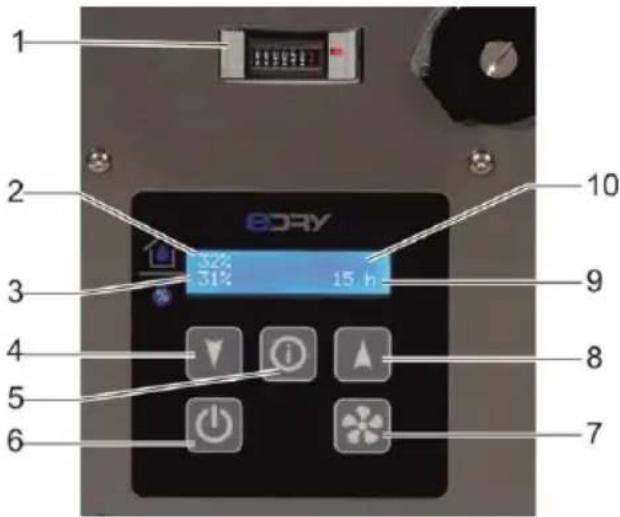

Rys. 3: Przegląd panelu sterowania

Licznik mocy (MID) (nie dotyczy AD 810, tutaj licznik znajduje się w wyświetlaczu)

Rzeczywista wilgotność w pomieszczeniu

Zadana wilgotność w pomieszczeniu

Obniżenie wilgotności w pomieszczeniu

Klawisz informacyjny

Ustawienie wentylatora

Zwiększenie wilgotności w pomieszczeniu

Klawisz Krótkie naciśnięcie Naciśnięcie 5 s Wyświetlacz

Obniżanie/zwiększanie wilgotności w pomieszczeniu w krokach co 1% Menu „Język”: Wybrać język Obniżanie/zwiększanie wilgotności w pomieszczeniu w krokach co 5%

Włączanie/wyłączanie osuszacza powietrza

Zmiana stopni wentylatora Stufe 2: zwiększona moc wentylatora Stufe 1: niska moc wentylatora

Jeżeli wcześniej wyjęto wtyk sieciowy i ponownie włożono: Wskazanie języka.

Sprache Deutsch Ventilator Stufe 1 Ventilator Stufe 2 Stop Start 45% 12345h77 4 Informacje o niniejszej instrukcji eksploatacji Bez pisemnej zgody producenta nie wolno przedrukowywać, powielać ani rozpowszechniać niniejszej instrukcji eksploatacji. Ważne: przed użyciem należy dokładnie zapoznać się z instrukcją. Zachować w celu przyszłego wyszukiwania informacji. 5 Opis produktu Osuszacz powietrza reguluje wilgotność powietrza w pomieszczeniu. Powstające przy tym skropliny są zbierane w pojemniku lub odpompowywane przez wewnętrzną pompę (tylko AD 810). Osuszacz powietrza jest wyposażony w automatyczny układ odmrażania Zakres dostawy ◼ Osuszacz powietrza ◼ Pojemnik (w urządzeniu) ◼ Instrukcja eksploatacji ◼ Tylko 810: Waż odpływowy 14 x 2 mm; szybkozłącze, obejma wężowa 10–16 mm Opcjonalne akcesoria ◼ Zestaw pompy ◼ Zestaw punktu rosy ◼ Wspornik ścienny AD 520/540 ◼ Waż odpływowy Tabliczka znamionowa Tabliczka znamionowa znajduje się na obudowie. 6 Bezpieczeństwo Zastosowanie zgodne z przeznaczeniem i warunki użytkowania Osuszacz powietrza służy do osuszania powietrza w warunkach ciśnienia atmosferycznego w pomieszczeniach zamkniętych, takich jak piwnice, garaże lub hale magazynowe. Osuszacz powietrza może być ustawiany, eksploatowany i magazynowany tylko w pomieszczeniach o powierzchni powyżej 4 m

Osuszacz powietrza może być stosowany tylko z uwzględnieniem danych technicznych (strona 128). Nie zezwala się na korzystanie z osuszacza powietrza dzieciom bądź osobom z ograniczeniami fizycznymi, sensorycznymi lub mentalnymi. Każdy użytkownik musi przeczytać i zrozumieć niniejszą instrukcję eksploatacji.78 Przewidywalne nieprawidłowe użytkowanie Osuszacz powietrza nie może być stosowany w następujących sytuacjach: ◼ W pomieszczeniach z atmosferą zagrożoną wybuchem. ◼ W pomieszczeniach z agresywną atmosferą (np. z powodu środków chemicznych). ◼ W pomieszczeniach, w których wartość pH wody jest poza zakresem od 7,0 do 7,4. ◼ W pomieszczeniach z solą lub cieczami o zawartości soli > 1%, np. kąpielach solankowych. ◼ W pomieszczeniach z powietrzem ozonowanym, o dużym stężeniu rozpuszczalnika lub o dużym zapyleniu. Ogólne wskazówki dotyczące bezpieczeństwa OSTRZEŻENIE! Niebezpieczeństwo wybuchu, poparzeń i zatruć z powodu czynnika chłodniczego! W urządzeniu znajduje się bezwonny, palny czynnik chłodniczy, który, w przypadku niewłaściwego użytkowania, może spowodować wybuchy, pożar oraz obrażenia ciała i zatrucia. Obieg czynnika chłodniczego znajduje się pod ciśnieniem. Nie stosować żadnych przedmiotów do przyspieszania procesu roztapiania. Osuszacza powietrza nie przechowywać w pomieszczeniach z trwałymi źródłami zapłonu, takimi jak otwarte płomienie, włączone urządzenia gazowe lub grzejniki elektryczne. Nie nawiercać ani nie nadpalać osuszacza powietrza. Urządzenie użytkować tylko w pomieszczeniu o powierzchni większej niż 4 m

Wykonanie wszelkich prac przy obwodzie czynnika chłodniczego zlecać tylko producentowi lub upoważnionemu przez niego personelowi specjalistycznemu. Przed rozpoczęciem prac przy obiegu czynnika chłodniczego należy go rozprężyć w przeznaczonych do tego urządzeniach. Przestrzegać przepisów krajowych dotyczących instalacji gazu. Nie spuszczać czynnika chłodniczego ani nie utylizować z odpadami domowymi. Unikać kontaktu z czynnikiem chłodniczym. OSTRZEŻENIE! Porażenie prądem elektrycznym! Prace przy częściach przewodzących napięcie lub na których znajduje się woda mogą spowodować śmiertelnie niebezpieczne porażenia prądem elektrycznym. Unikać kontaktu między wodą a częściami przewodzącymi napięcie. Każdorazowo przed zmianą miejsca ustawienia urządzenia należy wyłączyć osuszacz powietrza i wyciągnąć wtyk z gniazda sieciowego. Każdorazowo przed zmianą miejsca ustawienia należy opróżnić zbiornik na wodę. Prace przy częściach elektrycznych zlecać wyłącznie producentowi lub autoryzowanemu personelowi. 7 Rozpakowanie Sposób postępowania

1. Sprawdzić kompletność zakresu

dostawy. W przypadku uszkodzeń lub niekompletnej dostawy należy skontaktować się z dystrybutorem.79

2. Zdjąć opakowanie i usunąć zgodnie

z miejscowymi wymaganiami. 8 Transport i podłączenie Transport OSTRZEŻENIE! Zgniecenie wskutek utraty stateczności! Osuszacz powietrza transportować w pozycji pionowej i zabezpieczyć przed przewracaniem lub ześlizgiwaniem. Osuszacz powietrza ustawić na płaskim i równym podłożu. OSTRZEŻENIE! Zgniecenie lub skaleczenie z powodu wkładania rąk w siatkę filtra powietrza! Osuszacz powietrza transportować tylko za uchwyty. Nie wkładać rąk w filtr powietrza. PRZESTROGA! Niebezpieczeństwo zgniecenia lub wystąpienia uszczerbku na zdrowiu podczas transportu osuszacza powietrza! Osuszacz powietrza transportować tylko za uchwyty. Ciężkie urządzenia transportować we dwie osoby. Sposób postępowania

1. Upewnić się, że pojemnik jest pusty lub

skropliny zostały odpompowane (AD 810).

2. Upewnić się, że wąż odpływowy

(opcjonalnie) i kabel sieciowy odłączono od urządzenia.

4. Przetransportować osuszacz powietrza

do miejsca zastosowania. Ciężkie urządzenia bez rolek/kółek nosić we dwie osoby.

5. AD 560/AD 580/AD 810: Zablokować

hamulce na rolkach, aby zabezpieczyć urządzenie. WSKAZÓWKA: Powietrze musi swobodnie cyrkulować. Nie zasłaniać otworów powietrza. Wolna przestrzeń przed wylotem powietrza a filtrem powietrza musi wynosić co najmniej 1 m. Przygotowywanie pojemnika Nie dotyczy AD 810 lub jeżeli podłączony jest opcjonalny wąż odpływowy. Sposób postępowania Wsunąć pojemnik w osuszacz powietrza. AD 810: Podłączanie węża odpływowego W przypadku urządzenia AD 810 należy koniecznie podłączyć dostarczony wąż odpływowy. UWAGA! Niedostateczna moc urządzenia! Nie załamywać węża odpływowego. Nie kłaść żadnych przedmiotów na wężu. Sposób postępowania

1. Zamocować szybkozłącze do węża

odpływowego i zabezpieczyć obejmą węża.

2. Dostarczony wąż odpływowy

zamocować z tyłu urządzenia na króćcu przyłączeniowym.

3. Poprowadzić wąż odpływowy od

osuszacza powietrza do odpływu lub odpowiedniego zbiornika (maksymalna różnica wysokości 4 m). Podłączanie opcjonalnego węża odpływowego W razie potrzeby we wszystkich urządzeniach (oprócz AD 810) skropliny można odprowadzać przez wąż80 odpływowy zamiast do pojemnika. W tym celu postępować w następujący sposób: UWAGA! Niedostateczna moc urządzenia! Nie wkładać końca węża w wodę (możliwe zatory wody). Nie załamywać węża odpływowego. Nie kłaść żadnych przedmiotów na wężu. Sposób postępowania

2. Zamocować odpowiedni wąż

(12 × 2 mm) z obejmą rurową do króćca odpływu.

3. Upewnić się, że koniec węża jest

ułożony niżej niż początek węża na króćcu odpływu. Spadek co najmniej 5% (5 cm/metr).

4. Górną osłonę blaszaną nasunąć przed

wycięcie. W tym celu poluzować śrubę na osłonie blaszanej i przesunąć osłonę blaszaną w lewo.

5. Poprowadzić koniec węża do odpływu

lub odpowiedniego zbiornika. Przyłącze elektryczne Sposób postępowania

1. Upewnić się, że napięcie sieciowe jest

zgodne z napięciem przyłączeniowym podanym w danych technicznych.

2. Odpowiednio zabezpieczyć gniazdo

3. W pomieszczeniach wilgotnych lub na

placach budowy należy zainstalować wyłącznik różnicowo-prądowy.

4. Upewnić się, że wtyk sieciowy jest

odpowiedni do gniazda budynku.

5. Upewnić się, że używane gniazdo jest

6. Wetknąć wtyk sieciowy do gniazda.

9 Obsługa Ustawienie języka Sposób postępowania

1. Zagwarantować, że osuszacz

powietrza jest wyłączony, a wtyk sieciowy wyjęty.

2. Wetknąć wtyk sieciowy do gniazda.

3. Przytrzymać przycisk naciśnięty

4. Wyświetlacz pokazuje aktualny język.

5. Ustawić żądany język przyciskami

6. Odczekać 3 sekundy, aż wybrany

język przestanie migać. Podczas pracy nie zmieniać języka. Osuszanie pomieszczenia WSKAZÓWKA: przed uruchomieniem, po transporcie i po dłuższym przechowywaniu pozostawić osuszacz powietrza na ok. 15 minut w jego ostatecznej pozycji. Sposób postępowania

1. Upewnić się, że skropliny mogą

spływać przez wąż odpływowy lub do pojemnika.81

2. Nacisnąć przycisk .

Na wyświetlaczu miga „Start”. Rozpoczyna się praca. Dopóki miga „Stop” lub „Start” nie ma możliwości obsługi.

3. Ustawić żądaną wilgotność

przyciskami strzałek . Osuszacz powietrza uruchamia się tylko wtedy, gdy rzeczywista wilgotność w pomieszczeniu jest większa niż zadana wilgotność w pomieszczeniu.

4. Wybrać stopień wentylatora. W tym

celu należy wcisnąć przycisk . Osuszacz powietrza pracuje do osiągnięcia zadanej wilgotności w pomieszczeniu lub po napełnieniu pojemnika. Praca zostaje wtedy wstrzymana. Opróżnianie pojemnika Wyświetlacz pokazuje komunikat „Eimer entleeren”. Sposób postępowania

1. Opróżnić pojemnik.

Osiągnięta wilgotność Wyświetlacz pokazuje „Feuchte erreicht”. Ustawiona zadana wilgotność w pomieszczeniu jest mniejsza od rzeczywistej wilgotności w pomieszczeniu. Sposób postępowania W razie potrzeby należy zmniejszyć zadaną wilgotność w pomieszczeniu lub ustawić na pracę ciągłą (praca ciągła od 31% do 70%). AD 810: Odpompowanie wody Skropliny można w razie potrzeby odpompować w następujący sposób: Sposób postępowania

1. Upewnić się, że wąż odpływowy jest

wprowadzony do odpływu lub odpowiedniego zbiornika.

2. Włączyć pompę w miejscu obsługi

pompy. W tym celu należy wcisnąć i przytrzymać przełącznik kołyskowy, aż skropliny zostaną odpompowane. Wyłączanie Sposób postępowania

1. W razie potrzeby opróżnić pojemnik

lub odpompować wodę w przypadku AD 810.

2. Nacisnąć przycisk .

10 Konserwacja i przeglądy OSTRZEŻENIE! Dolegliwości zdrowotne z powodu pyłu! Osuszacz powietrza i filtr należy czyścić sprężonym powietrzem tylko w otwartym otoczeniu. Nosić maskę ochronną i okulary ochronne. UWAGA! Szkody rzeczowe! Środki do czyszczenia nie mogą spowodować uszkodzeń powierzchni. Stosować tylko łagodne środki do czyszczenia. Używać tylko dopuszczonych oryginalnych części zamiennych. Czyszczenie i kontrole Sposób postępowania

1. Wyłączyć osuszacz powietrza.

2. Wyciągnąć wtyk z gniazda sieciowego.

3. Wyjąć filtr powietrza i wyczyścić (np.

odkurzaczem) lub wymienić.82

4. Sprawdzić króciec odpływu

i podłączony wąż odpływowy, jeśli jest.

5. Włożyć nowy lub oczyszczony filtr.

Stosować wyłącznie oryginalne filtry.

6. Podłączyć kabel sieciowy.

7. W razie potrzeby włączyć osuszacz

powietrza. Części zamienne i serwis W razie pytań dotyczących osuszacza powietrza lub jeżeli potrzebne są części zamienne, należy skontaktować się z autoryzowanym dystrybutorem lub serwisem AERIAL.

11 Usuwanie usterek W przypadku usterek sprawdzić poniższe punkty. W razie potrzeby skontaktować się z serwisem AERIAL.

OSTRZEŻENIE! Zatrucia czynnikiem chłodniczym, oparzenia, zgniecenia lub porażenia prądem elektrycznym podczas prac konserwacyjnych! Naprawy lub remonty zlecać wyłącznie producentowi lub autoryzowanemu personelowi. W przypadku usterek działania osuszacz powietrza należy wyłączyć i zabezpieczyć go przed ponownym włączeniem. Przed przystąpieniem do prac przy rozgrzanych częściach należy odczekać do ich schłodzenia Komunikaty błędów Komunikat na wyświetlaczu Możliwa przyczyna Środki zaradcze

Zabrudzony filtr. Oczyścić filtr, w razie potrzeby wymienić. Urządzenie uszkodzone. Skontaktować się z serwisem firmy AERIAL.

Uszkodzona pompa. Skontaktować się z serwisem firmy AERIAL.

Temperatura zewnętrzna < 1 °C lub > 34 °C (Stufe 2) bądź < 1 °C lub > 31 °C (Stufe 1) Urządzenie uruchamia się samoczynnie ponownie, kiedy temperatura wyniesie znowu > 5 °C lub < 30 °C.

Uszkodzony czujnik w pomieszczeniu Skontaktować się z serwisem firmy AERIAL. Sensor Fehler Raumtemperatur 35 °C Pumpe defekt Fehler83 Usterki Problem Możliwa przyczyna Środki zaradcze

Osuszacz powietrza ma słabą moc osuszania lub nie osusza w ogóle. Filtr powietrza jest zanieczyszczony. Osuszacz powietrza otrzymuje za mało powietrza. Zanieczyszczone filtry mogą spowodować trwałe uszkodzenia urządzenia. Oczyścić filtr, w razie potrzeby wymienić.

Osuszacz powietrza został wyłączony z eksploatacji. Wentylator i sprężarka nie działają. Osuszacz powietrza jest wyłączony. Włączyć osuszacz powietrza. Brak zasilania energią elektryczną osuszacza powietrza. Sprawdzić zasilanie energią elektryczną.

12 Wyłączenie z eksploatacji, przechowywanie i utylizacja Wyłączenie z eksploatacji Sposób postępowania

1. Wyłączyć osuszacz powietrza.

2. Opróżnić pojemnik lub odpompować

3. Wyciągnąć wtyk z gniazda sieciowego.

4. Osłonić osuszacz powietrza płachtą,

aby chronić go przed pyłem. Składowanie PRZESTROGA! Obrażenia! Nie ustawiać na sobie więcej niż dwóch osuszaczy powietrza. Model AD 810 nie jest przystosowany do ustawiania na sobie! Zabezpieczyć osuszacza powietrza przed przechylaniem. Sposób postępowania Osuszacz powietrza przechowywać w temperaturze od 0 °C do +40 °C. Utylizacja UWAGA! Zagrożenie przez materiały i substancje Materiały segregować i przekazywać do recyklingu zgodnie z lokalnymi przepisami. Podczas utylizacji materiałów pomocniczych i eksploatacyjnych należy przestrzegać przepisów i informacji zawartych w kartach charakterystyki.

Osuszacza powietrza nie usuwać wraz z odpadami domowymi, lecz zgodnie z przepisami ustawowymi.84 Deklaracja zgodności WE Deklaracja zgodności WE w rozumieniu dyrektywy maszynowej 2006/42/WE załącznik II 1.A Producent: Dantherm Gmbh Oststrasse 148 22844 Norderstedt Produkt: Osuszacz powietrza Blue Dry

Nr produktu: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810 Opis działania: Osuszacz powietrza służy do osuszania powietrza w warunkach ciśnienia atmosferycznego w zamkniętych pomieszczeniach. Jednoznacznie oświadcza się, że produkt spełnia wszystkie właściwe postanowienia następujących obowiązujących dyrektyw:

• 2006/42/EG Dyrektywa maszynowa

• 2014/30/EU Dyrektywa w sprawie kompatybilności elektromagnetycznej (EMC) Zastosowano następujące normy zharmonizowane: EN 60335-1:2012 EN 60335-2-40:2003 EN 60204-1:2006 EN378-2:2016 Pełnomocnik do opracowania dokumentacji technicznej: Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt
