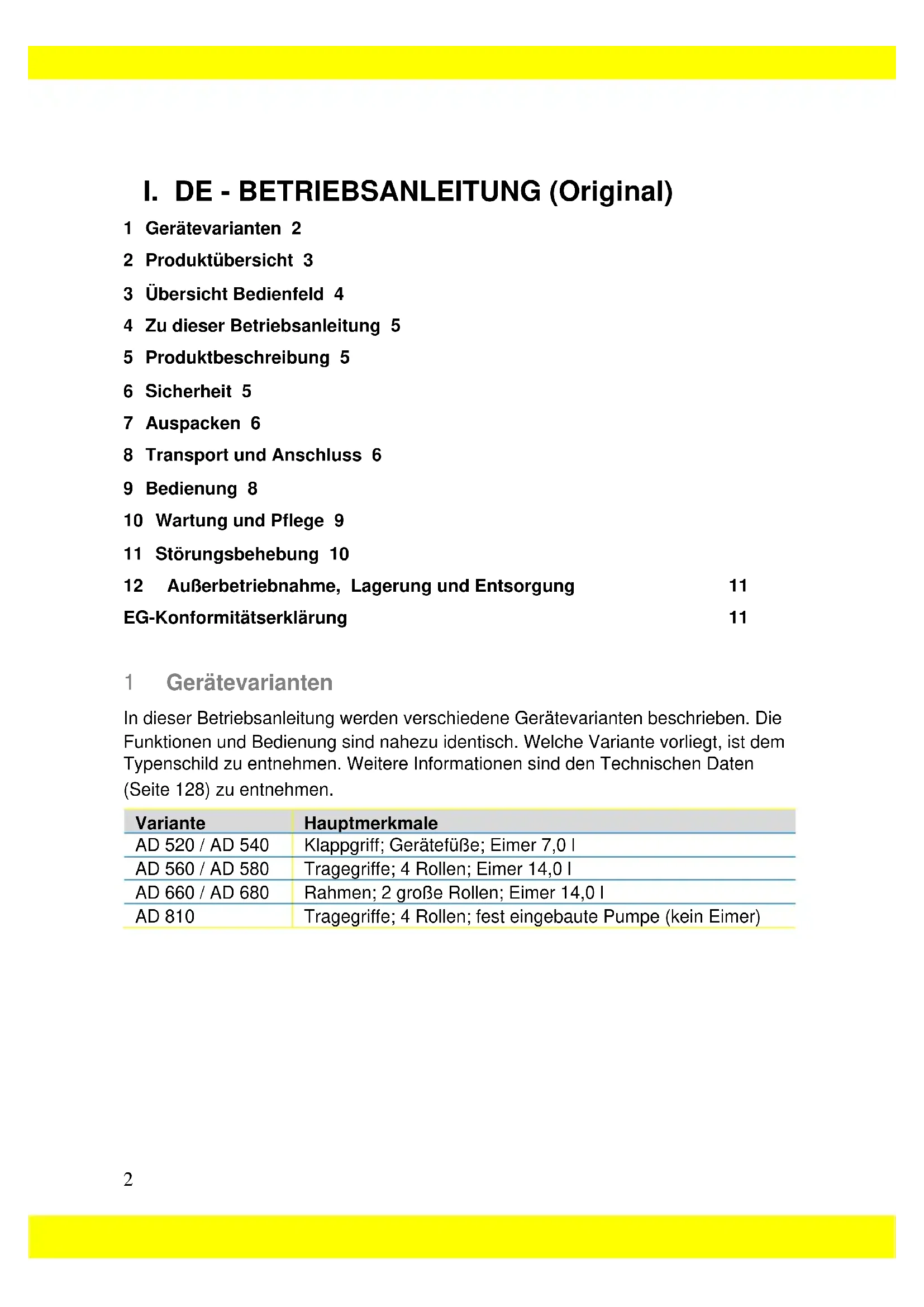

I. DE - BETRIEBSANLEITUNG (Original)

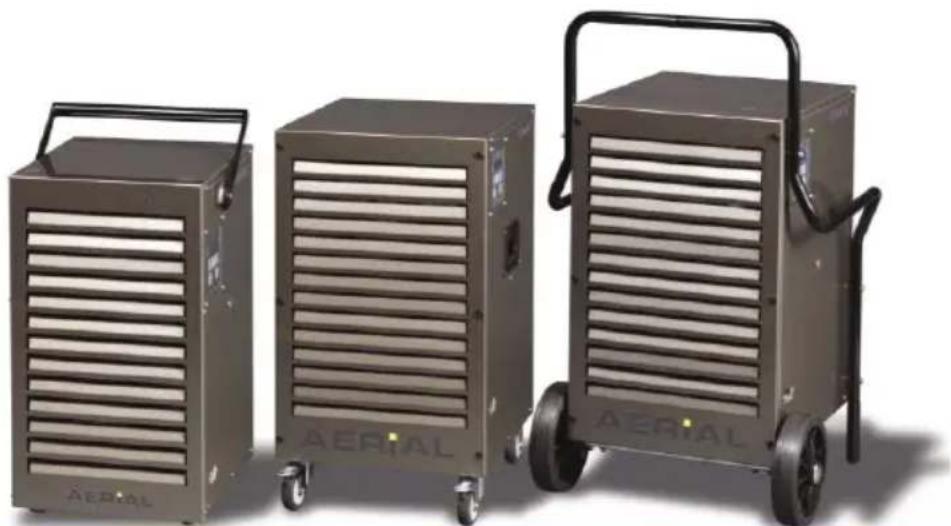

1 Gerätevarianten 2 2 Produktübersicht 3 3 Übersicht Bedienfeld 4 4 Zu dieser Betriebsanleitung 5 5 Produktbeschreibung 5 6 Sicherheit 5 7 Auspacken 6 8 Transport und Anschluss 6 9 Bedienung 8 10 Wartung und Pflege 9 11 Störungsbehebung 10 12 Außerbetriebnahme, Lagerung und Entsorgung 11 EG-Konformitätserklärung 11 1 Gerätevarianten In dieser Betriebsanleitung werden verschiedene Gerätevarianten beschrieben. Die Funktionen und Bedienung sind nahezu identisch. Welche Variante vorliegt, ist dem Typenschild zu entnehmen. Weitere Informationen sind den Technischen Daten (Seite 128) zu entnehmen. Variante Hauptmerkmale AD 520 / AD 540 Klappgriff; Gerätefüße; Eimer 7,0 l AD 560 / AD 580 Tragegriffe; 4 Rollen; Eimer 14,0 l AD 660 / AD 680 Rahmen; 2 große Rollen; Eimer 14,0 l AD 810 Tragegriffe; 4 Rollen; fest eingebaute Pumpe (kein Eimer)3 2 Produktübersicht

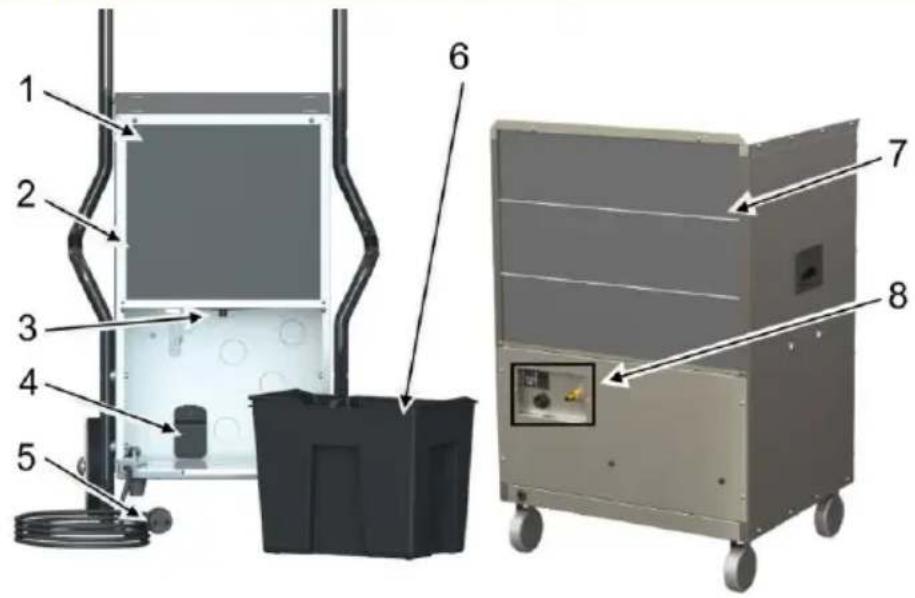

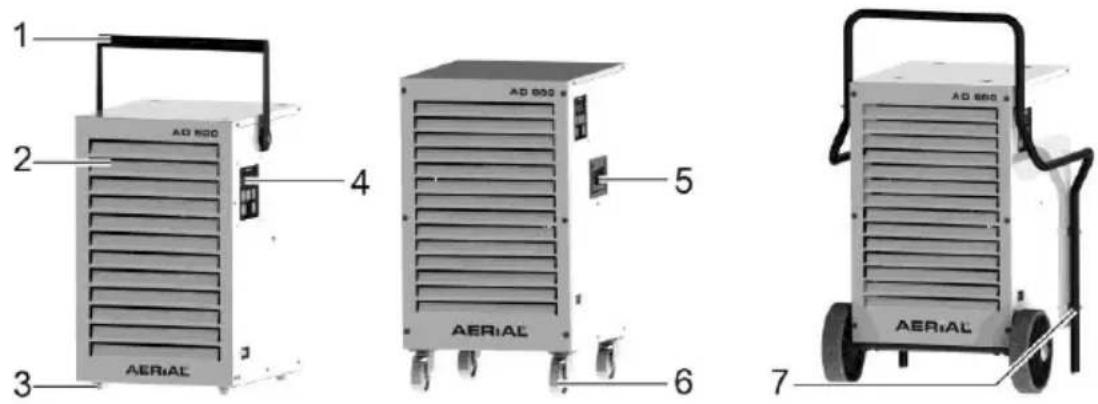

Fig. 1: Vorderansicht

Raumfühler (hinter Filter)

Luftansaugfläche mit Filter

Ablaufstutzen für einen optionalen Ablaufschlauch

Anschlüsse für Pumpen-Kit/ Taupunkt-Kit (optionales Zubehör)

Bedienstelle Pumpe (nur AD 810) mit Anphenol-Dose für Taupunkt-Kit und Anschlussstutzen4 3 Übersicht Bedienfeld

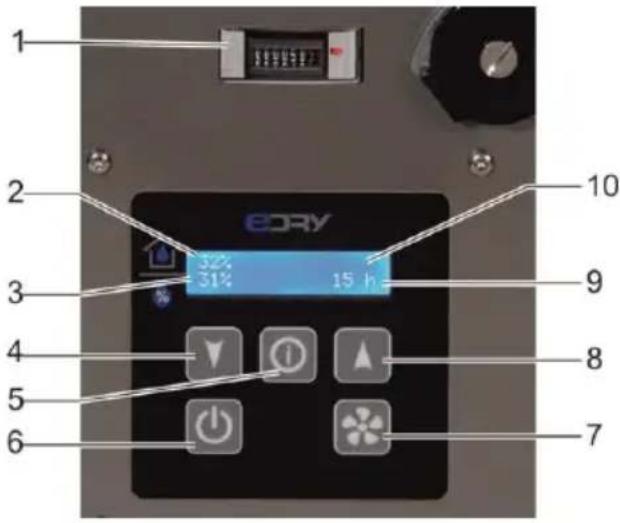

Fig. 3: Übersicht Bedienfeld

Leistungszähler (MID) (nicht für AD 810, hier ist der Zähler im Dis- play enthalten)

Taste Kurz drücken 5 s drücken Display

Senken/Erhöhen der Raum- feuchte in 1%-Schritten Im Menü „Sprache“: Sprache wählen Senken/Erhöhen der Raumfeuch- te in 5%- Schritten

Einschalten/Ausschalten des Luftentfeuchters

Wechsel der Lüfterstufen Stufe 2: erhöhte Lüfterleistung Stufe 1: niedrige Lüfterleistung

Wenn zuvor der Netzstecker gezogen und wieder einge- steckt wurde: Anzeige der Sprache.

Sprache Deutsch Ventilator Stufe 1 Ventilator Stufe 2 Stop Start 45% 12345h5 4 Zu dieser Betriebsanleitung Diese Betriebsanleitung darf ohne schrift- liche Genehmigung des Herstellers nicht reproduziert, vervielfältigt und verbreitet werden. Wichtig: Vor Gebrauch sorgfältig lesen. Für späteres Nachschlagen aufbewahren. 5 Produktbeschreibung Der Luftentfeuchter regelt die Luftfeuchte im Raum. Das dabei entstandene Kon- densat-Wasser wird in einem Eimer aufge- fangen oder über eine interne Pumpe (nur AD 810) abgepumpt. Der Luftentfeuchter ist mit einer automatischen Abtauung ausgestattet Lieferumfang ◼ Luftentfeuchter ◼ Eimer (im Gerät) ◼ Betriebsanleitung ◼ Nur AD 810: Ablaufschlauch 14 x 2 mm; Schnellkupplung, Schlauch- schelle 10-16 mm Optionales Zubehör ◼ Pumpen-Kit ◼ Taupunkt-Kit ◼ Wandkonsole für AD 520/540 ◼ Ablaufschlauch Typenschild Das Typenschild befindet sich am Gehäu- se. 6 Sicherheit Bestimmungsgemäße Verwendung und Einsatzbedingungen Der Luftentfeuchter dient der Entfeuchtung von Luft bei Atmosphärendruck in ge- schlossenen Innenräumen wie Keller, Garagen oder Lagerhallen. Der Luftentfeuchter darf nur in Räumen mit einer Grundfläche größer als 4 m

aufgestellt, betrieben und gelagert werden. Der Luftentfeuchter darf nur unter Einhal- tung der Technischen Daten (Seite 128) verwendet werden. Die Benutzung des Luftentfeuchters ist für Personen mit physischen, sensorischen oder psychischen Einschränkungen oder Kindern nicht gestattet. Jeder Benutzer muss die Betriebsanlei- tung gelesen und verstanden haben. Vorhersehbare Fehlanwendung Der Luftentfeuchter darf nicht eingesetzt werden: ◼ In Räumen mit explosionsgefährdeten Atmosphären.6 ◼ In Räumen mit aggressiven Atmosphä- ren (z.B. durch Chemikalien verur- sacht). ◼ In Räumen mit Wasser, dessen pH- Wert außerhalb von 7,0 bis 7,4 liegt. ◼ In Räumen mit Salz oder Flüssigkeiten mit einem Salzgehalt > 1 %, z.B. Sole- bäder. ◼ In Räumen mit Ozon-behandelter Luft, hoher Lösemittelkonzentration oder hoher Staubbelastung. Allgemeine Sicherheitshinweise WARNUNG! Explosionsgefahr, Ver- brennungen und Vergiftungen durch Kältemittel! Im Gerät befindet sich ein geruchloses, brennbares Kältemittel, welches bei falschem Umgang zu Explosionen und Brand sowie zu Verletzungen und Vergif- tungen führen kann. Der Kältemittelkreis- lauf steht unter Druck. Keine Gegenstände zur Beschleuni- gung des Abtauprozesses verwenden. Luftentfeuchter nicht in Räumen mit dauerhaften Zündquellen wie offene Flammen, eingeschaltete Gasgeräte oder Elektroheizer aufbewahren. Luftentfeuchter nicht anbohren oder anbrennen. Gerät nur in einem Raum mit einer Grundfläche größer als 4 m

betreiben. Jegliche Arbeiten am Kältemittelkreis- lauf nur vom Hersteller oder von ihm autorisierten Fachpersonal durchfüh- ren lassen. Vor Arbeiten am Kältemit- telkreislauf muss dieser an den vorge- sehenen Einrichtungen entlastet wer- den. Nationale Vorschriften für Gasinstalla- tionen beachten. Kältemittel nicht ablassen oder im Hausmüll entsorgen. Kontakt mit Kältemittel vermeiden. WARNUNG! Stromschlag! Arbeiten an spannungsführenden Bautei- len oder Wasser auf spannungsführenden Bauteilen kann lebensgefährliche Stromschläge verursachen. Kontakt zwischen Wasser und span- nungsführenden Bauteilen vermeiden. Vor jedem Ortswechsel des Geräts den Luftentfeuchter ausschalten und den Netzstecker ziehen. Vor jedem Ortswechsel den Was- serauffangbehälter entleeren. Arbeiten an elektrischen Bauteilen nur durch den Hersteller oder autorisiertes Personal durchführen lassen. 7 Auspacken Vorgehensweise

1. Lieferumfang auf Vollständigkeit prü-

fen. Bei Schäden oder unvollständiger Lieferung den Fachhändler kontaktie- ren.

2. Verpackung entfernen und gemäß den

örtlichen Bestimmungen entsorgen. 8 Transport und Anschluss Transport WARNUNG! Quetschen durch den Ver- lust der Standfestigkeit! Luftentfeuchter stehend transportieren und gegen Kippen oder Abrutschen si- chern. Luftentfeuchter auf ebenen und festen Oberflächen aufstellen. WARNUNG! Quetschen oder Schneiden durch Hineingreifen in das Gitter des Luftfilters! Luftentfeuchter an den Griffen trans- portieren. Nicht in den Luftfilter greifen.7 VORSICHT! Quetschen oder ergonomi- sche Schäden bei Transport des Luft- entfeuchters! Luftentfeuchter an den Griffen trans- portieren. Schwere Geräte mit zwei Personen transportieren. Vorgehensweise

1. Sicherstellen, dass der Eimer leer bzw.

das Kondensat-Wasser abgepumpt ist (AD 810).

2. Sicherstellen, dass der Ablaufschlauch

(optional) und das Netzkabel vom Ge- rät abgezogen sind.

4. Luftentfeuchter an den Einsatzort

transportieren. Schwere Geräte ohne Rollen/Räder mit zwei Personen tragen.

5. AD 560/AD 580/AD 810: Bremsen an

den Rollen feststellen, um das Gerät zu sichern. HINWEIS: Die Luft muss frei zirkulieren. Die Luftöffnungen nicht abdecken. Der Freiraum vor dem Luftaustritt und dem Luftfilter muss mindestens 1 m betragen. Eimer bereitstellen Gilt nicht für AD 810 oder falls ein optiona- ler Ablaufschlauch angeschlossen ist. Vorgehensweise Eimer in den Luftentfeuchter schieben. AD 810: Ablaufschlauch anschließen Bei dem Gerät AD 810 muss der mitgelie- ferte Ablaufschlauch zwingend ange- schlossen werden. ACHTUNG! Unzureichende Geräteleis- tung! Ablaufschlauch nicht knicken. Keine Gegenstände auf den Schlauch stellen. Vorgehensweise

1. Schnellkupplung am Ablaufschlauch

befestigen und mit Schlauchschelle si- chern.

2. Den mitgelieferten Ablaufschlauch an

der Rückseite des Geräts am An- schlussstutzen befestigen.

3. Ablaufschlauch vom Luftentfeuchter

weg in einen Abfluss oder einen ge- eigneten Behälter leiten (maximaler Höhenunterschied: 4 m). Optionalen Ablaufschlauch anschlie- ßen Bei Bedarf kann an allen Geräten (außer AD 810) das Kondensat-Wasser über einen Ablaufschlauch statt in den Eimer abgeleitet werden. Dazu wie folgt vorge- hen: ACHTUNG! Unzureichende Geräteleis- tung! Das Schlauchende nicht in Wasser stecken (Wasserrückstau möglich). Ablaufschlauch nicht knicken. Keine Gegenstände auf den Schlauch stellen. Vorgehensweise

2. Geeigneten Schlauch (12 x 2 mm) mit

einer Rohrschelle an dem Ablaufstut- zen befestigen.

3. Sicherstellen, dass das Schlauchende

tiefer als der Schlauchanfang am Ab-8 laufstutzen liegt. Gefälle mindestens 5% (5 cm/Meter).

4. Das obere Abdeckblech vor die Aus-

sparung schieben. Dazu die Schraube am Abdeckblech lockern und Abdeck- blech nach links schieben.

5. Schlauchende in einen Abfluss oder

geeigneten Behälter leiten. Elektrischer Anschluss Vorgehensweise

1. Sicherstellen, dass die Netzspannung

der Anschlussspannung in den techni- schen Daten entspricht.

2. Steckdose und Versorgungsnetz aus-

3. In Feuchträumen bzw. auf Baustellen

einen FI-Schutzschalter installieren.

4. Sicherstellen, dass der Netzstecker für

die Gebäudesteckdose geeignet ist.

5. Sicherstellen, dass die verwendete

Steckdose geerdet ist.

6. Netzstecker in die Steckdose stecken.

9 Bedienung Sprache einstellen Vorgehensweise

1. Sicherstellen, dass der Luftentfeuchter

ausgeschaltet und der Netzstecker ge- zogen ist.

2. Netzstecker einstecken.

3. Taste 5 Sekunden gedrückt hal-

4. Das Display zeigt die aktuelle Sprache

5. Die gewünschte Sprache über die

Pfeiltasten einstellen.

6. 3 Sekunden warten, bis die gewählte

Sprache nicht mehr blinkt. Die Sprache kann während des Betriebs nicht geändert werden. Raum entfeuchten HINWEIS: Den Luftentfeuchter vor der Inbetriebnahme, nach dem Transport und nach längerer Lagerung ca. 15 Minuten in seiner endgültigen Position ruhen lassen. Vorgehensweise

1. Sicherstellen, dass das Kondensat-

Wasser über einen Ablaufschlauch oder in den Eimer abfließen kann.

Im Display blinkt „Start“. Der Betrieb star- tet. Solange „Stop“ oder „Start“ blinkt, ist keine Bedienung möglich.

3. Die gewünschte Feuchte über die

Pfeiltasten einstellen. Der Luftentfeuchter startet nur, wenn die Ist-Raumfeuchte höher als die Soll- Raumfeuchte ist.

4. Lüfterstufe wählen. Dazu Taste

drücken. Der Luftentfeuchter läuft, bis die Soll- Raumfeuchte erreicht ist oder der Eimer voll ist, dann stoppt der Betrieb. Eimer entleeren Das Display zeigt „Eimer entleeren“ an. Vorgehensweise

1. Eimer entleeren.9

Feuchte erreicht Das Display zeigt „Feuchte erreicht“ an. Die eingestellte Soll-Raumfeuchte ist klei- ner als die Ist-Raumfeuchte. Vorgehensweise Bei Bedarf die Soll-Raumfeuchte reduzie- ren oder auf Dauerlauf stellen (Dauerlauf 31% bis 70%). AD 810: Wasser abpumpen Das Kondensat-Wasser kann bei Bedarf wie folgt abgepumpt werden: Vorgehensweise

1. Sicherstellen, dass der Ablaufschlauch

in einen Abfluss oder geeigneten Be- hälter führt.

2. Pumpe an der Bedienstelle Pumpe

einschalten. Dazu den Kippschalter be- tätigen und gedrückt halten, bis das Kondensat-Wasser abgepumpt ist. Ausschalten Vorgehensweise

1. Bei Bedarf Eimer entleeren, bzw. bei

10 Wartung und Pflege WARNUNG! Gesundheitsschäden durch Staub! Reinigung des Luftentfeuchters und Filters mit Druckluft nur in offener Um- gebung durchführen. Schutzmaske und Schutzbrille tragen. ACHTUNG! Sachschaden! Putzmittel können Oberflächen schädi- gen. Nur milde Reinigungsmittel ver- wenden. Nur zugelassene Original-Ersatzteile verwenden. Reinigung und Inspektion Vorgehensweise

1. Luftentfeuchter ausschalten.

2. Netzstecker ziehen.

3. Luftfilter entnehmen und reinigen (z.B.

mit Staubsauger) bzw. erneuern.

4. Ablaufstutzen und evtl. angeschlosse-

nen Ablaufschlauch kontrollieren.

5. Neuen bzw. gereinigten Filter einset-

zen. Nur Original-Filter verwenden.

6. Netzkabel einstecken.

7. Luftentfeuchter bei Bedarf einschalten.

Ersatzteile und Kundendienst Bei Fragen zum Luftentfeuchter oder falls Ersatzteile benötigt werden, Vertragshänd- ler oder AERIAL-Service kontaktieren.10 11 Störungsbehebung Bei Störungen die folgenden Punkte prüfen. Bei Bedarf AERIAL-Service kontaktieren.

WARNUNG! Vergiftungen durch Kältemittel, Verbrennungen, Quetschen oder Strom- schlag während Wartungsarbeiten! Reparaturen oder Instandsetzungsarbei- ten nur durch den Hersteller oder autori- siertes Personal durchführen lassen. Bei Funktionsstörungen den Luftent- feuchter abschalten und gegen Wieder- einschalten sichern. Vor Arbeiten an heißen Bauteilen diese ausreichend abkühlen lassen Fehlermeldungen Display-Anzeige Mögliche Ursache Abhilfe

Filter verschmutzt. Filter reinigen bzw. bei Bedarf erneuern. Gerät defekt. AERIAL-Service kontaktieren.

Pumpe defekt. AERIAL-Service kontaktieren.

Außentemperatur < 1 °C oder > 34 °C (Lüfterstufe 2) bzw. < 1 °C oder > 31 °C (Lüfterstufe 1) Gerät startet selbsttätig neu, sobald Temperatur wieder > 5°C oder < 30°C.

Raumfühler defekt AERIAL-Service kontaktieren. Störungen Problem Mögliche Ursache Abhilfe

Der Luftentfeuchter weist eine schlechte bzw. keine Entfeuch- tungsleistung auf. Luftfilter ist verschmutzt. Der Luftentfeuchter bekommt zu wenig Luft. Verschmutzte Filter können auf Dauer zu Schäden am Gerät führen. Filter reinigen bzw. bei Bedarf erneuern.

Der Luftentfeuchter ist außer Betrieb/ Ventilator und Kom- pressor arbeiten nicht. Luftentfeuchter ist ausgeschal- tet. Luftentfeuchter einschalten. Luftentfeuchter ist ohne Strom- versorgung. Stromversorgung prüfen.

Sensor Fehler Raumtemperatur 35 °C Pumpe defekt Fehler11 12 Außerbetriebnahme, Lagerung und Entsorgung Außerbetriebnahme Vorgehensweise

1. Luftentfeuchter ausschalten.

2. Eimer entleeren bzw. Wasser abpum-

3. Netzstecker ziehen.

4. Luftentfeuchter zum Schutz vor Staub

mit einem Tuch abdecken. Lagerung VORSICHT! Verletzung! Nicht mehr als zwei Luftentfeuchter übereinanderstapeln. AD 810 ist nicht stapelbar! Luftentfeuchter gegen Kippen sichern. Vorgehensweise Luftentfeuchter bei 0 °C bis +40 °C lagern. Entsorgung ACHTUNG! Gefährdung durch Materia- lien und Substanzen Materialien sortenrein trennen und entsprechend örtlicher Vorschriften der Wiederverwertung zuführen. Zur Entsorgung von Hilfs- und Be- triebsstoffen die örtlichen Vorschriften und Angaben aus den Sicherheitsda- tenblättern beachten.

Den Luftentfeuchter nicht dem Hausmüll zuführen, sondern entsprechend den gesetzlichen Be- stimmungen entsorgen. EG-Konformitätserklärung EG-Konformitätserklärung im Sinne der Maschinenrichtlinie 2006/42/EG Anhang II 1.A Hersteller: Dantherm Gmbh Oststrasse 148 22844 Norderstedt Produkt: Luftentfeuchter Blue Dry

Produkt-Nr: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810 Funktionsbeschreibung: Der Luftentfeuchter dient dem Entfeuchten der Luft bei Atmo- sphärendruck in geschlossenen Räumen. Es wird ausdrücklich erklärt, dass das Produkt den einschlägigen Bestimmungen der folgenden Richtlinien entspricht:

• 2006/42/EG Maschinenrichtlinie

• 2014/30/EU Richtlinie über die elektromagnetische Verträglichkeit (EMV) Folgende harmonisierte Normen wurden angewandt: EN 60335-1:2012 EN 60335-2-40:2003 EN 60204-1:2006 EN378-2:2016 Für die Zusammenstellung der technischen Dokumentation bevollmächtigte Person: Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt den 16.10.2019

Manfred Föhlisch - Geschäftsführer12
