INSTRUKCJA OBSŁUGI PAK412 IMG STAGE LINE

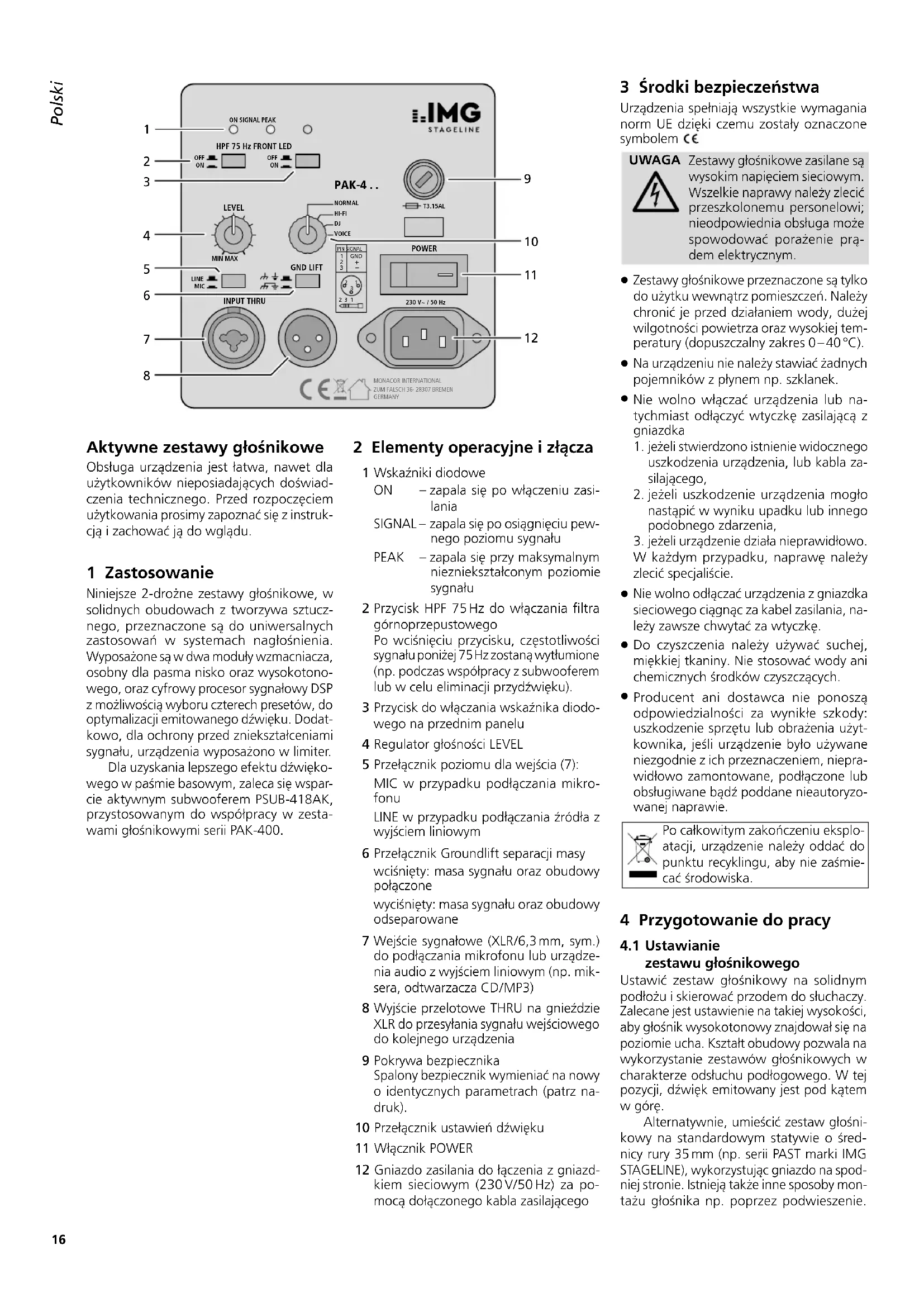

Aktywne zestawy głośnikowe Obsługa urządzenia jest łatwa, nawet dla użytkowników nieposiadających doświad- czenia technicznego. Przed rozpoczęciem użytkowania prosimy zapoznać się z instruk- cją i zachować ją do wglądu. 1 Zastosowanie Niniejsze 2-drożne zestawy głośnikowe, w solidnych obudowach z tworzywa sztucz- nego, przeznaczone są do uniwersalnych zastosowań w systemach nagłośnienia. Wyposażone są w dwa moduły wzmacniacza, osobny dla pasma nisko oraz wysokotono- wego, oraz cyfrowy procesor sygnałowy DSP z możliwością wyboru czterech presetów, do optymalizacji emitowanego dźwięku. Dodat- kowo, dla ochrony przed zniekształceniami sygnału, urządzenia wyposażono w limiter. Dla uzyskania lepszego efektu dźwięko- wego w paśmie basowym, zaleca się wspar- cie aktywnym subwooferem PSUB-418AK, przystosowanym do współpracy w zesta- wami głośnikowymi serii PAK-400. 2 Elementy operacyjne i złącza 1 Wskaźniki diodowe ON – zapala się po włączeniu zasi- lania SIGNAL – zapala się po osiągnięciu pew- nego poziomu sygnału PEAK – zapala się przy maksymalnym niezniekształconym poziomie sygnału

Przycisk HPF 75 Hz do włączania filtra górnoprzepustowego Po wciśnięciu przycisku, częstotliwości sygnału poniżej 75 Hz zostaną wytłumione (np. podczas współpracy z subwooferem lub w celu eliminacji przydźwięku). 3 Przycisk do włączania wskaźnika diodo- wego na przednim panelu 4 Regulator głośności LEVEL 5 Przełącznik poziomu dla wejścia (7): MIC w przypadku podłączania mikro- fonu LINE w przypadku podłączania źródła z wyjściem liniowym 6 Przełącznik Groundlift separacji masy wciśnięty: masa sygnału oraz obudowy połączone wyciśnięty: masa sygnału oraz obudowy odseparowane

Wejście sygnałowe (XLR / 6,3 mm, sym.) do podłączania mikrofonu lub urządze- nia audio z wyjściem liniowym (np. mik- sera, odtwarzacza CD / MP3) 8 Wyjście przelotowe THRU na gnieździe XLR do przesyłania sygnału wejściowego do kolejnego urządzenia 9 Pokrywa bezpiecznika Spalony bezpiecznik wymieniać na nowy o identycznych parametrach (patrz na- druk). 10 Przełącznik ustawień dźwięku 11 Włącznik POWER 12 Gniazdo zasilania do łączenia z gniazd- kiem sieciowym (230 V/ 50 Hz) za po- mocą dołączonego kabla zasilającego 3 Środki bezpieczeństwa Urządzenia spełniają wszystkie wymagania norm UE dzięki czemu zostały oznaczone symbolem . UWAGA Zestawy głośnikowe zasilane są wysokim napięciem sieciowym. Wszelkie naprawy należy zlecić przeszkolonemu personelowi; nieodpowiednia obsługa może spowodować porażenie prą- dem elektrycznym.

Zestawy głośnikowe przeznaczone są tylko do użytku wewnątrz pomieszczeń. Należy chronić je przed działaniem wody, dużej wilgotności powietrza oraz wysokiej tem- peratury (dopuszczalny zakres 0 – 40 °C).

Na urządzeniu nie należy stawiać żadnych pojemników z płynem np. szklanek.

Nie wolno włączać urządzenia lub na- tychmiast odłączyć wtyczkę zasilającą z gniazdka

jeżeli stwierdzono istnienie widocznego uszkodzenia urządzenia, lub kabla za- silającego,

jeżeli uszkodzenie urządzenia mogło nastąpić w wyniku upadku lub innego podobnego zdarzenia,

jeżeli urządzenie działa nieprawidłowo. W każdym przypadku, naprawę należy zlecić specjaliście.

Nie wolno odłączać urządzenia z gniazdka sieciowego ciągnąc za kabel zasilania, na- leży zawsze chwytać za wtyczkę.

Do czyszczenia należy używać suchej, miękkiej tkaniny. Nie stosować wody ani chemicznych środków czyszczących.

Producent ani dostawca nie ponoszą odpowiedzialności za wynikłe szkody: uszkodzenie sprzętu lub obrażenia użyt- kownika, jeśli urządzenie było używane niezgodnie z ich przeznaczeniem, niepra- widłowo zamontowane, podłączone lub obsługiwane bądź poddane nieautoryzo- wanej naprawie. Po całkowitym zakończeniu eksplo- atacji, urządzenie należy oddać do punktu recyklingu, aby nie zaśmie- cać środowiska. 4 Przygotowanie do pracy

zestawugłośnikowego Ustawić zestaw głośnikowy na solidnym podłożu i skierować przodem do słuchaczy. Zalecane jest ustawienie na takiej wysokości, aby głośnik wysokotonowy znajdował się na poziomie ucha. Kształt obudowy pozwala na wykorzystanie zestawów głośnikowych w charakterze odsłuchu podłogowego. W tej pozycji, dźwięk emitowany jest pod kątem w górę. Alternatywnie, umieścić zestaw głośni- kowy na standardowym statywie o śred- nicy rury 35 mm (np. serii PAST marki IMG STAGELINE), wykorzystując gniazdo na spod- niej stronie. Istnieją także inne sposoby mon- tażu głośnika np. poprzez podwieszenie. Polski Polski Strona17 Polski Do tego celu służą otwory z gwintem M10 (2 na górze, 2 na dole oraz jeden z tyłu obudowy). Przed ich wykorzystaniem należy wyjąć gumowe zaślepki. Ustawiając lub montując urządzenia należy zachować odpowiedni dystans od ścian, pozwalający na swobodą cyrkulację powietrza. W przeciwnym razie, na skutek przegrzania, może nastąpić wyciszenie urzą- dzenia przez obwody zabezpieczające.

Przed przystąpieniem do podłączania lub zmiany połączeń należy bezwzględnie wy- łączyć zestaw głośnikowy oraz podłączane urządzenia.

Podłączyć sygnał audio, za pomocą wtyku XLR lub 6,3 mm, do gniazda wejściowego INPUT (7). Wejście przystosowane jest do sygnałów liniowych np. z miksera, odtwa- rzacza CD / MP3 lub przedwzmacniacza. W tym przypadku przycisk LINE / MIC (5) musi być wyciśnięty. Alternatywnie, do gniazda wejścio- wego można podłączyć mikrofon. W tym przypadku przycisk LINE / MIC musi być wciśnięty.

W przypadku nagłaśniania większych obiektów, możliwe jest podłączenie do- datkowego aktywnego zestawu głośni- kowego. Do tego celu służy gniazdo XLR THRU (6), dostępny jest na nim sygnał z wejścia INPUT.

Podłączyć, znajdujący się w zestawie, kabel zasilający do gniazda zasilania (12) na tylnej stronie, a następnie do gniazdka sieciowego (230 V/ 50 Hz). 5 Obsługa

Aby uniknąć zbyt wysokiego poziomu dźwięku, przed włączeniem zestawu gło- śnikowego ustawić regulator LEVEL (4) na MIN. Włączyć urządzenie przełącznikiem POWER (11). Dioda na przednim panelu zapali się lub nie, zależnie od ustawienia przycisku (3).

Wcisnąć przycisk GND LIFT (6) dla przete- stowania: jeżeli słyszalny jest przydźwięk, oznacza to wystąpienie pętli masy. Należy wówczas zwolnić przycisk. Pętla masy powstaje wówczas, gdy dwa urządzenia są połączone zarówno poprzez masę sygnału oraz poprzez uzie- mienie obudowy. Powstaje wówczas cha- rakterystyczny przydźwięk. Można go wy- eliminować separując masy przyciskiem GND LIFT.

Ustawić żądaną głośność regulatorem LEVEL. UWAGA Nigdy nie ustawiać bardzo dużej głośności! Stały, bardzo wysoki poziom dźwięku może uszkodzić narząd słuchu. Ucho ludzkie adaptuje się do wysokiego poziomu dźwięku, który po pewnym cza- sie nie jest już percepowany jako wysoki. Dlatego nie wolno przekraczać raz już ustawionego maksymalnego poziomu głośności.

4) Wcisnąć przycisk HPF 75 Hz (2)* jeżeli

– system nagłośnieniowy wyposażony jest w subwoofer – do wejścia podłączony jest mikrofon (w celu eliminacji dźwięków uderze- niowych lub związanych z artykulacją mowy) – pojawiają się zakłócenia w paśmie ba- sowym

Za pomocą przełącznika (10) wybrać usta- wienie dźwięku*. Pozycja przełącznika Efekt NORMAL bez efektu Hi-Fi podbicie pasma basowego oraz wysokich tonów

optymalizacja dla muzyki dyskotekowej VOICE optymalizacja dla mowy

Jeżeli zapala się czerwona dioda PEAK, sygnał osiąga maksymalny niezniekształ- cony poziom. Jeżeli dioda świeci ciągle, należy skręcić regulator LEVEL.

• Ustawienie nie ma wpływu na sygnał na wyjściu THRU. Specyfikacja PAK-410 PAK-412 PAK-415 Moc wzmacniacza Całkowita (max / RMS) Basowy (klasa D) Wysokotonowy (klasa A / B) 500 W/ 300 W 250 W (RMS) 50 W (RMS) 700 W/ 450 W 350 W (RMS) 100 W (RMS) 700 W/ 450 W 350 W (RMS) 100 W (RMS) Pasmo przenoszenia 55 Hz – 20 kHz 40 Hz – 20 kHz 40 Hz – 20 kHz Max SPL 121 dB 124 dB 124 dB Głośnik basowy 25 cm (10”) 30 cm (12”) 38 cm (15”) Głośnik wysokotonowy z tytanowym stożkiem 25 mm (1”) 33 mm (1,3”) 33 mm (1,3”) Wejście Czułość Line / Mic Impedancja XLR / 6,3 mm, symetryczne 260 mV/ 2 mV 10 kΩ Wyjście THRU XLR; przelotowe dla sygnału z wejścia Filtr górnoprzepustowy, włączany 75 Hz, 24 dB / okt. Zakres temperatur 0 – 40 °C Zasilanie Max pobór mocy 230 V/ 50 Hz 400 VA 230 V/ 50 Hz 500 VA 230 V/ 50 Hz 550 VA Wymiary (S × W × D) Waga 340 × 560 × 290 mm 12,9 kg 405 × 670 × 340 mm 17,3 kg 455 × 740 × 390 mm 18,7 kg Z zastrzeżeniem możliwości zmian. Instrukcje obsługi są chronione prawem copyright for MONACOR INTERNATIONAL GmbH & Co. KG. Przetwarzanie całości lub części instrukcji dla osobistych korzyści finansowych jest zabronione.18 DanskSvenska Alla rättigheter är reserverade av MONACOR
