Typ produktu	Impedancjomierz dla głośników i linii 100 V
Marka	Monacor
Model	ZM100
Wyświetlacz	LCD (STN) 2 × 16 znaków
Częstotliwość pomiaru	1 kHz sinusoidalny
Zakresy pomiarowe	200 Ω, 2 kΩ, 20 kΩ, 200 kΩ
Rozdzielczość	1 Ω (200 Ω), 10 Ω (2 kΩ), 100 Ω (20 kΩ), 1 kΩ (200 kΩ)
Główne funkcje	Pomiar impedancji, obliczanie mocy 100 V, automatyczny/ręczny wybór zakresów, zatrzymanie wartości (HOLD), pomiar średni w hałaśliwym środowisku
Zasilanie	4 baterie 1,5 V typu R6 (AA) - zalecane alkaliczne
Wymiary	180 × 100 × 44 mm
Waga	380 g
Temperatura pracy	0 do 38 °C
Użytkowanie	Tylko wewnątrz, chronić przed wodą i wilgocią
Czyszczenie	Miękka i sucha szmatka, bez środków chemicznych
Bezpieczeństwo	Odłączyć głośniki od wzmacniacza przed pomiarem; nie mierzyć na włączonym wzmacniaczu
Naprawialność	Naprawy wyłącznie przez wykwalifikowanego specjalistę
Gwarancja	Niewłaściwe użytkowanie lub nieautoryzowana naprawa unieważnia gwarancję

Często zadawane pytania - ZM100 Monacor

Jak włożyć baterie do ZM100?

Zdejmij pokrywę komory baterii z tyłu urządzenia, przesuwając ją do góry. Włóż 4 baterie 1,5 V typu R6 (AA) zgodnie z oznaczoną polaryzacją. Zalecane są baterie alkaliczne; akumulatory (ładowalne) nie nadają się ze względu na niższe napięcie. Zamknij pokrywę.

Jak ręcznie wybrać zakres pomiarowy?

Naciśnij przycisk RANGE (9), aby wyjść z trybu automatycznego. Wyświetlacz pokazuje 'Man.' i zakres '200 kΩ'. Każde kolejne naciśnięcie RANGE przechodzi przez zakresy (20 kΩ, 2 kΩ, 200 Ω), a następnie wraca do trybu Auto.

Co zrobić, gdy wyświetlacz pokazuje '---' zamiast impedancji?

Ten komunikat pojawia się, gdy mierzona impedancja przekracza wybrany zakres (powyżej 200 kΩ) lub zakres jest zbyt mały. Przejdź do trybu ręcznego za pomocą RANGE i wybierz większy zakres. Sprawdź również połączenia przewodów pomiarowych.

Jak użyć funkcji HOLD, aby zatrzymać wartość?

W trybie automatycznym (Auto) naciśnij przycisk HOLD (8). Wyświetlacz pokazuje 'H', a zmierzona wartość zostaje zamrożona. Aby wznowić pomiar w czasie rzeczywistym, ponownie naciśnij HOLD.

Jak mierzyć w hałaśliwym środowisku za pomocą ZM100?

Przejdź do trybu ręcznego za pomocą RANGE i wybierz możliwie najmniejszy zakres. Następnie naciśnij HOLD, aby aktywować obliczanie średniej (wyświetlacz pokazuje 'H'). Mierz przez co najmniej 20 sekund, aby ustabilizować wynik. Aby zakończyć, ponownie naciśnij HOLD.

Dlaczego urządzenie wyświetla 'Batterie leer'?

Ten komunikat oznacza, że napięcie baterii jest poniżej 5,1 V i są one zbyt słabe do przeprowadzania pomiarów. Wymień 4 baterie na nowe. Jeśli po włączeniu wyświetlacz pozostaje pusty, baterie mogą być rozładowane lub nieprawidłowo włożone.

Czy mogę używać akumulatorów ładowalnych w ZM100?

Nie, akumulatory (ładowalne) nie są zalecane, ponieważ ich napięcie nominalne (1,2 V) jest niższe niż baterii alkalicznych (1,5 V), co może prowadzić do nieprawidłowego działania. Używaj wyłącznie baterii 1,5 V typu R6, najlepiej alkalicznych.

Jak wyczyścić urządzenie ZM100?

Użyj miękkiej i suchej szmatki. Nigdy nie używaj środków chemicznych, rozpuszczalników ani wody, ponieważ mogą one uszkodzić urządzenie.

Czy mogę mierzyć głośniki podłączone do wzmacniacza?

Nie, pomiary należy przeprowadzać wyłącznie na głośnikach lub liniach odłączonych od wzmacniacza. Podłączenie do włączonego wzmacniacza może dać błędne wyniki i uszkodzić urządzenie. Zawsze wyłączaj wzmacniacz przed odłączeniem głośników.

Co zrobić w przypadku dłuższego nieużywania ZM100?

Wyjmij baterie z komory, aby uniknąć ryzyka wycieku, który mógłby uszkodzić urządzenie. Przechowuj je w suchym miejscu w umiarkowanej temperaturze (0-38°).

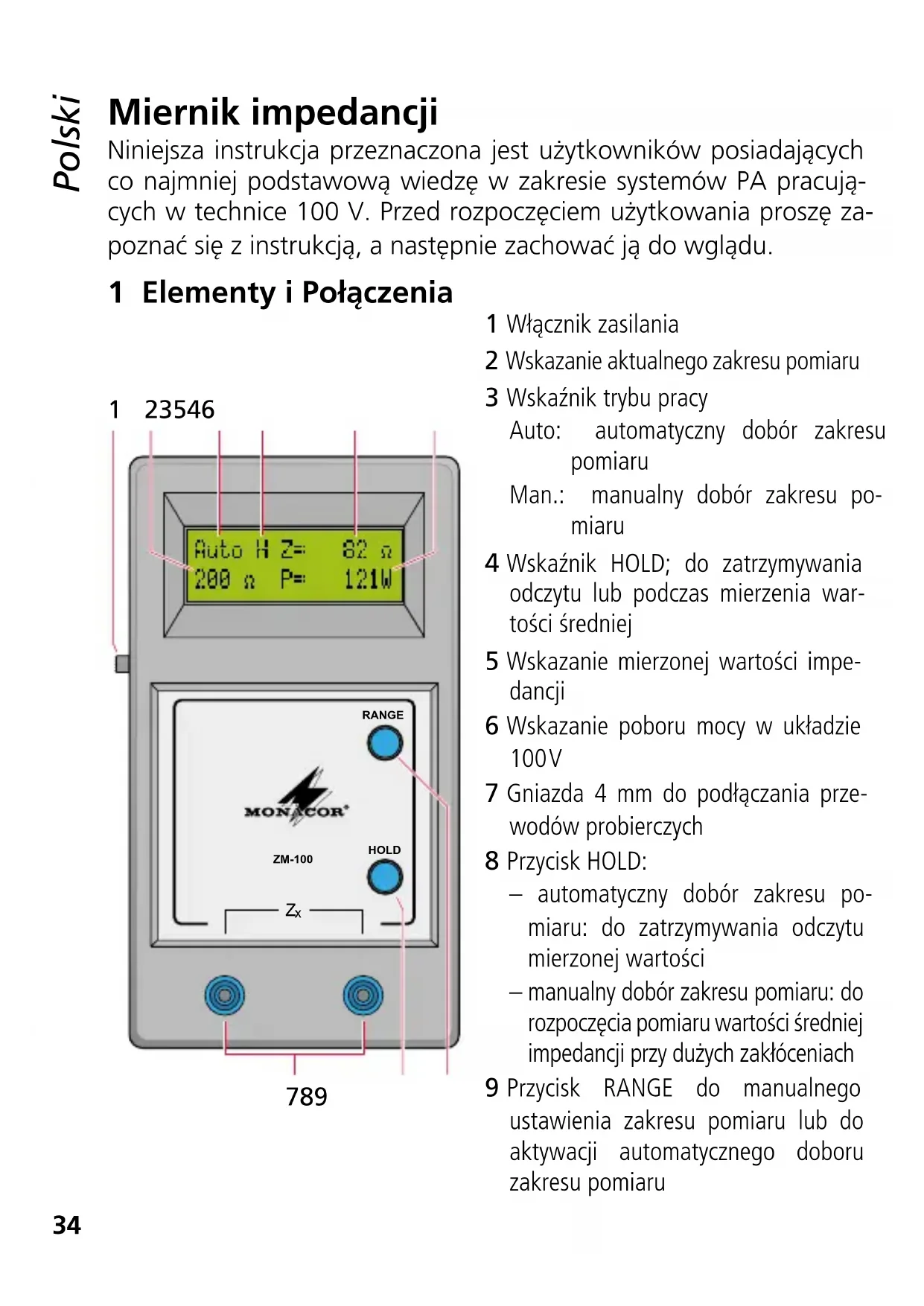

INSTRUKCJA OBSŁUGI ZM100 Monacor

Niniejsza instrukcja przeznaczona jest dla użytkowników posiadających co najmniej podstawową wiedzę w zakresie systemów PA pracujących w technice 100 V. Przed rozpoczęciem użytkowania proszę zapoznać się z instrukcją, a następnie zachować ją do wglądu.

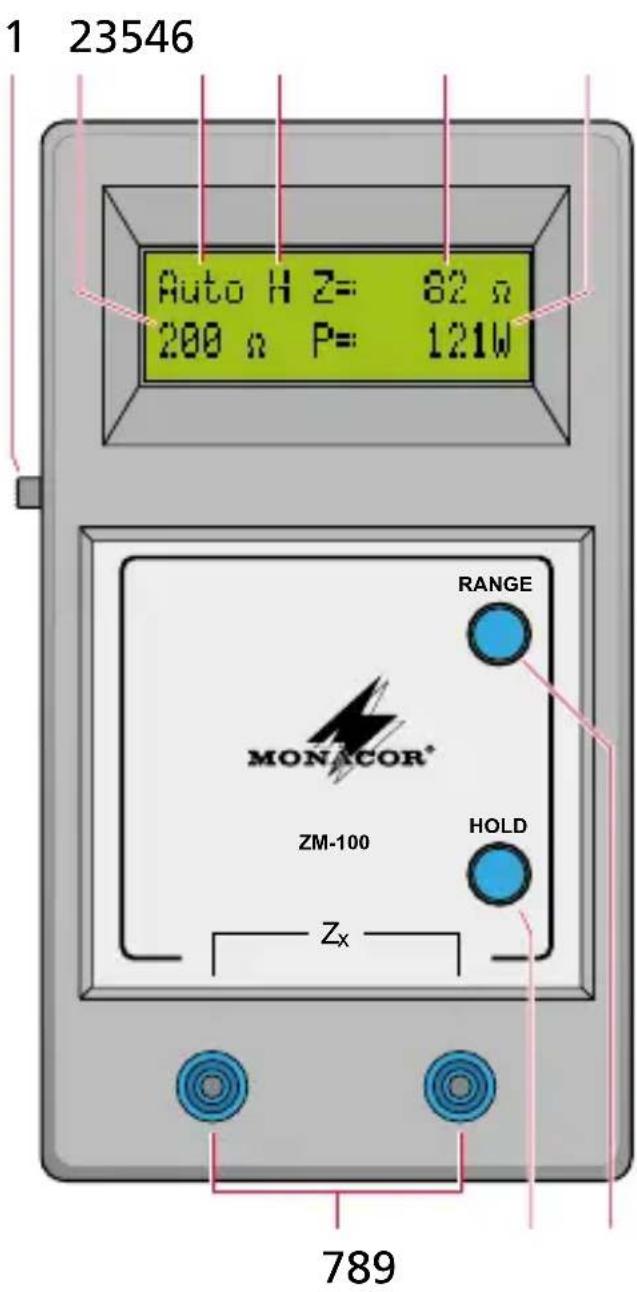

1 Elementy i połączenia

1 Włącznik zasilania 2 Wskazanie aktualnego zakresu pomiaru 3 Wskaźnik trybu przycisku

Auto: automatyczny dobór zakresu pomiaru

Man.: manualny dobór zakresu pomiaru

4 Wskaźnik HOLD; do zatrzymywania odczytu lub podczas mierzenia wartości średniej 5 Wskazanie mierzonej wartości impedancji 6 Wskazanie poboru mocy w układzie 100V 7 Gniazda 4 mm do podłączania przewodów probierczych 8 Przycisk HOLD:

automatyczny dobór zakresu pomiaru: do zatrzymywania odczytu mierzonej wartości

• manualny dobór zakresu pomiaru: do rozpoczęcia pomiaru wartości średniej impedancji przy dużych zakłóceniach

9 Przycisk RANGE do manualnego ustawiania zakresu pomiaru lub do aktywacji automatycznego doboru zakresu pomiaru

2 Informacja dotycząca bezpieczeństwa

Urządzenie spełnia wszystkie wymagania norm UE i dlatego posiada oznaczenia symbolem CE

UWAGA

Na zaciskach głośnikowych wzmacniacza, podczas pracy urządzenia mogą występować niebezpieczne napięcia. Pomiarów należy dokonywać tylko na głośnikach lub zaciskach głośnikowych odłączonych od wzmacniacza. Jeśli wzmacniacz jest podłączony, mogą występować błędy w odczycie, a miernik może ulec uszkodzeniu. Wyłącz wzmacniacz przed odłączeniem głośnika od wzmacniacza.

• Miernik jest przeznaczony tylko do użytku wewnątrz pomieszczeń. Chronić przed wodą, wysoką wilgotnością i wysoką temperaturą (dopuszczalny zakres temperatury to 0 - 38°C).
• Do czyszczenia używać suchej, miękkiej ściereczki. Nie stosować wody ani środków czyszczących.
• Producent ani dostawca nie ponosi odpowiedzialności za żadne szkody materialne, jeśli urządzenie było używane niezgodnie z przeznaczeniem, zostało zainstalowane lub obsługiwane nieprawidłowo lub poddawane nieautoryzowanym naprawom.

Po całkowitym zakończeniu eksploatacji urządzenie należy oddać do punktu recyklingu, aby nie zaśmiecać środowiska.

3 Zastosowanie

Miernik impedancji ZM-100 służy do pomiaru impedancji (Z) głośników i zestawów głośnikowych. Pomiar jest wykonywany przy pomocy tonu sinusoidalnego (1 kHz) i jest kontrolowany przez procesor. Miernik automatycznie dobiera najlepszy zakres pomiaru. Zakres można również dobrać ręcznie. Dodatkowo obliczany i wyświetlany jest pobór mocy przy napięciu 100 V. Przy dużych zakłóceniach zewnętrznych

nie tylko zamieniają sygnał elektryczny w dźwięk, ale również przetwarzają dźwięk w sygnał elektryczny, który jest nakładany na odczyt miernika. Dlatego miernik wyposażony jest w funkcję, która oblicza średnią wartość, minimalizuje efekty zakłóceń i podaje dokładny odczyt nawet przy dużych zakłóceniach.

4 Obsługa

4.1 Wkładanie baterii

1) Otwórz komorę baterii znajdującą się na panelu tylnym urządzenia, odsuwając osłonę w górę. 2) Włóż cztery baterie 1,5 V Rozmiar AA według wskazań we wnętrzu komory. Dla tego typu urządzenia najlepiej stosować baterie alkaliczne. Ze względu na niski woltaż nie należy stosować baterii NiMH. 3) Zamknij osłonę komory baterii.

Zużyte baterie należy wyrzucić do specjalnie oznaczonych pojemników, nie do zwykłych koszy na śmieci.

4.2 Włączanie miernika

1) Rozstaw podpórkę z tyłu urządzenia, odczyt z wyświetlacza będzie bardziej wygodny. 2) Włącz miernik za pomocą przyłącznika (1). 3) Minie około 5 sek. zanim na wyświetlaczu pojawi się stan naładowania baterii oraz wersja oprogramowania. Kiedy baterie są w pełni naładowane, napięcie wynosi około 6,3 V. Jeżeli napięcie spadnie poniżej 5,5 V, baterie wkrótce się wyczerpią i powinny zostać wymienione. Kiedy napięcie wynosi ≤ 5,1 V, pomiar nie jest możliwy. Na wyświetlaczu pojawi się komunikat "Batterie leer" (Baterie wyczerpane). W takim przypadku lub, gdy na wyświetlaczu nic się nie pojawi zaraz po włączeniu urządzenia, baterie należy wymienić.

4) Miernik należy zawsze wyłączać po zakończeniu pracy, w ten sposób uniknie się niepotrzebnemu zużyciu baterii.

Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy wyjąć baterie, aby w przypadku wycieku nie uszkodzić urządzenia.

5 Pomiar

Przed przystąpieniem do pomiarów należy upewnić się, że głośniki są odłączone od wzmacniacza!

1) Podłącz przewody probiercze miernika do gniazd (7). Biegunowość nie ma znaczenia. 2) Przyłóż lub przyciśnij zaciski przewodów do głośnika lub sącz. 3) Odczytaj zmierzoną wartość. Miernik automatycznie dobiera najlepszy zakres pomiaru. Wyświetlacz pokaże tryb przy „Auto" (3), wybrany zakres pomiaru (2), zmierzoną impedancję Z (5) i (z wyjątkiem zakresu 200 kΩ) obliczoną moc (6), jaką głośnik dobiera przy 100 V. Jeżeli na wyświetlaczu zamiast zmierzonej impedancji pojawi się „- - - -" (5) oznacza to, że wartość impedancji jest większa niż 200 kΩ i nie może zostać zmierzona. Przyczyną może być również brak styczności. W takim wypadku należy sprawdzić połączenia.

5.1 Manualny dobór zakresu pomiaru

Aby wyłączyć automatyczną selekcję zakresu pomiaru i ustalić własny zakres, użyj przycisku RANGE (9).

Na pozycji (3) pojawi się napis "Man.", a na pozycji (2) zakres pomiaru "200kΩ".

Kilkakrotne wciśnięcie przycisku RANGE spowoduje zmianę zakresu do "20 kΩ", "2 kΩ", i "200 Ω", aż do automatycznego wyboru zakresu [na wyświetlaczu (3) ponownie pojawi się napis "Auto"].

Jeżeli na wyświetlaczu zamiast zmierzonej impedancji pojawi się „- - - - -" (5) oznacza to, że zakres mierzonej impedancji jest przekroczony. W takim przypadku należy kilkakrotnie wcisnąć przycisk RANGE (9) i wybrać większy zakres pomiaru.

5.2 Zatrzymanie odczytu mierzonej wartości

Wciśnij przycisk HOLD (8), aby zatrzymać wskazania miernika. Na wyświetlaczu pojawi się "H" (4). Aby kontynuować pomiar, wciśnij przycisk ponownie; "H" zniknie z wyświetlacza. Funkcja jest dostępna tylko przy automatycznym wyborze zakresu [wyświetlacz pokazuje "Auto" (3)]. Przy manualnym wyborze zakresu, przycisk HOLD ma inną funkcję (patrz rozdział 5.3).

5.3 Pomiar przy dużych zakłóceniach zewnętrznych

Zakłócenia zewnętrzne mogą wpływać na odczyt miernika (np. brak stałego odczytu). Aby zminimalizować wpływ zakłóceń na pomiar, ZM-100 określa średnią wartość w pewnym przedziale czasowym. Funkcję można aktywować w następujący sposób:

1) Za pomocą przycisku RANGE (9) należy wybrać niższy zakres pomiaru. (Kiedy zakres pomiaru jest zbyt duży, pomiar jest mniej dokładny, a zakłócenia większe.) 2) Wciśnij przycisk HOLD (8). Na wyświetlaczu pojawi się "H" (4); urządzenie zacznie obliczać średnią wartość. 3) Pomiar powinien trwać co najmniej 20 sek. zanim przystąpisz do odczytu wartości mierzonej; im dłużej trwa pomiar, tym wynik jest dokładniejszy. 4) Aby przerwać obliczanie średniej i powrócić do normalnego trybu pomiaru, wciśnij ponownie przycisk HOLD; "H" zniknie z wyświetlacza.

6 Dane techniczne

Wyświetlacz: . . . . . ciekłokrystaliczny, alfanumeryczny, 2 × 16 znaków

Częstotliwość

pomiarowa: 1 kHz

Zasilanie: 4 × bateria 1,5 V Rozmiar AA

Dopuszczalna

temperatura pracy: . . . 0-38°C

Wymiary: 180 × 100 × 44 mm

Ciężar: 380g

Zakresy pomiarowe

Zakres Rozdowski zielczość Moc* Dziedzamy Krajnosć
200 Ω 1 Ω		50-10000 W	2% + 1 jeder. podz哭泣k
2 kΩ 10 Ω		5-1000 W
20 kΩ 100 Ω		0,5-100 W
200 kΩ 1 kΩ		—

• przy systemie 100 V

Z zastrzeżeniem możliwości zmian.
