324178 - Kompresor SILVERLINE - Bezpłatna instrukcja obsługi

Typ produktu	Sprężarka olejowa
Marka	Silverline
Model	324178
Moc	1500 W / 2 KM
Pojemność zbiornika	24 L
Przepływ powietrza	206 L/min (7,3 cfm)
Maksymalne ciśnienie	0,8 MPa / 8 bar / 116 psi
Prędkość obrotowa bez obciążenia	2850 obr/min
Napięcie / Częstotliwość	230 V ~ 50 Hz
Klasa ochronności	Klasa I (uziemienie)
Wymiary (dł. x szer. x wys.)	610 x 250 x 610 mm
Masa	22 kg
Długość przewodu zasilającego	1,8 m
Rodzaj oleju silnikowego	Syntetyczny 15W-40
Poziom ciśnienia akustycznego (LpA)	70,7 dB(A)
Poziom mocy akustycznej (LwA)	90,7 dB(A)
Niepewność (K)	3 dB
Liczba szybkozłączy	2 (3 w 1)
Urządzenie zabezpieczające	Zawór bezpieczeństwa, zawór odciążający
Gwarancja	3 lata (rejestracja w ciągu 30 dni)

Często zadawane pytania - 324178 SILVERLINE

Jaki olej zastosować do sprężarki?

Użyj oleju syntetycznego 15W-40 zgodnie z danymi technicznymi. Nigdy nie uruchamiaj sprężarki bez oleju.

Jak usunąć wilgoć ze zbiornika?

Najpierw obniż ciśnienie w zbiorniku, następnie poluzuj śrubę spustową umieszczoną pod zbiornikiem. Pozwól wilgoci wypłynąć i dokręć.

Co zrobić, jeśli sprężarka nie uruchamia się?

Jeśli zbiornik jest pełny, obniż ciśnienie przez zawór odciążający. Sprawdź również przełącznik i zasilanie.

Jak często wymieniać olej?

Wymień olej po pierwszych 10 godzinach, a następnie co 3 miesiące lub 50 godzin pracy. Sprawdź poziom przed każdym użyciem.

Czy mogę użyć przedłużacza?

Tak, ale użyj przedłużacza przystosowanego do użytku na zewnątrz o odpowiednim przekroju, aby uniknąć spadków napięcia.

Jak wyczyścić filtr powietrza?

Odkręć filtr, wyjmij wkład filtracyjny, umyj go w ciepłej wodzie z delikatnym detergentem, dokładnie wysusz, a następnie nasącz czystym olejem silnikowym przed ponownym montażem.

Sprężarka wydaje nieprawidłowy dźwięk, co robić?

Natychmiast zatrzymaj urządzenie. Sprawdź poziom oleju. Jeśli hałas nadal występuje, skontaktuj się z wykwalifikowanym technikiem Silverline.

Czy można używać sprężonego powietrza do oddychania?

Nie, sprężone powietrze wytwarzane przez tę sprężarkę nie nadaje się do oddychania. Może spowodować poważne obrażenia.

Jak ustawić ciśnienie wylotowe?

Obróć regulator ciśnienia zgodnie z ruchem wskazówek zegara, aby zwiększyć ciśnienie, przeciwnie do ruchu wskazówek zegara, aby zmniejszyć. Ciśnienie w wężu jest wyświetlane na odpowiednim manometrze.

Jak przechowywać sprężarkę przez dłuższy czas?

Wyczyść urządzenie, wymień olej, wyczyść filtr powietrza, nałóż warstwę oleju na części metalowe i przechowuj w suchym miejscu niedostępnym dla dzieci.

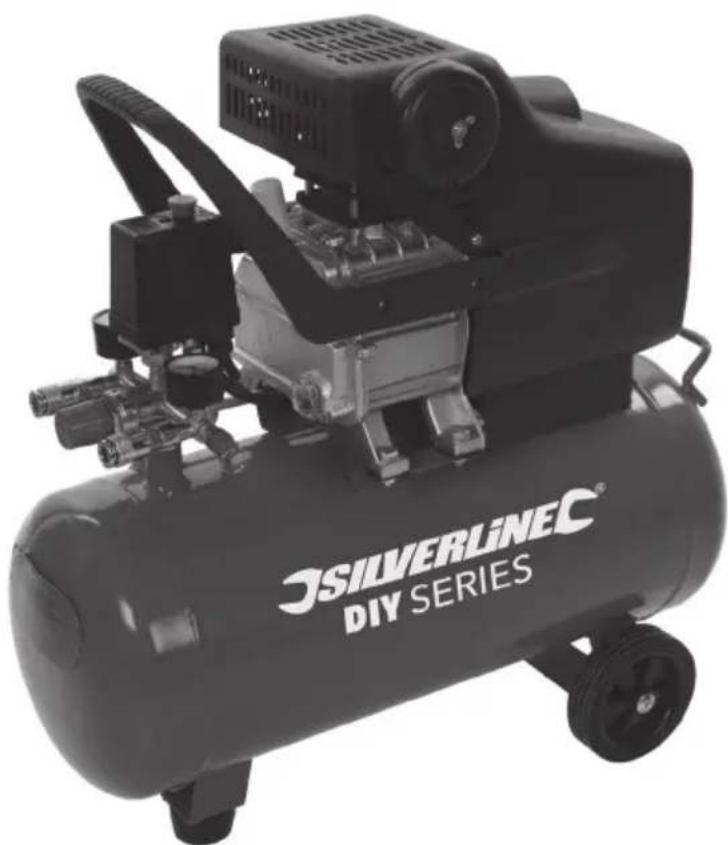

INSTRUKCJA OBSŁUGI 324178 SILVERLINE

PL Sprężarka powitrza 2 KM, 1500 W

3 YEAR GUARANTEE ANS DE GARANTIE JAHRE GARANTIE AÑOS DE GARANTÍA ANNI DI GARANZIA JAAR GARANTIE LATA GWARANCJI

Register online: silverlinetools.com

Dziękujemy za zakup narzędzia marki Silverline. Zalecamy zapoznaj się z niniejszymi instrukcjami: zawierają one informacje niezbędne dla bezpiecznej i wydajnej obsługi produktu. Produkt posiada szereg unikalnych funkcji, dlatego też, nawet, jeśli jesteś zaznajomiony z podobnymi produktami, przeczytanie instrukcji obsługi umożliwia Ci pełne wykorzystanie tego wyjątkowego projektu. Przechowuj niniejsze instrukcje w zasięgu ręki i upewnij się, że użytkownicy narzędzia przeczytali i w pełni zrozumieli wszystkie zalecenia.

Opis symboli

Tabela znamionowa zawiera symbole dotyczące narzędzia. Stanowią one istotne informacje o produkcie lub instrukcje dotyczące jego stosowania.

Należy nosić środki ochrony słuchu

Należy nosić okulary ochronne

Należy nosić środki ochrony dróg oddechowych

Należy używać kasku ochronnego

Należy nosić rękawice ochronne

Należy w całości przeczytać instrukcję obsługi

Uwaga!

Ryzyko porażenia prądem!

Gorące powierzchnie – NIE DOTYKAĆ!

OSTRZEŻENIE: Nie wolno otwierać kurka przed podłączeniem węża pneumatycznego

Konstrukcja klasy I (uziemienie ochronne)

Urządzenie zgodne z odpowiednimi przepisami i normami bezpieczeństwa

Ochrona środowiska

Nie należy wyrzucać zużytych produktów elektrycznych wraz z odpadami komunalnymi. Jeśli jest to możliwe, należy przekazać produkt do punktu recyklingu. W celu uzyskania wskazówek dotyczących recyklingu należy skontaktować się z władzami lokalnymi lub sprzedawcą.

NIE WOLNO korzystać z urządzenia w przypadku deszczu lub obecności wilgoci!

OSTRZEZEŻENIE

DOTYCZACE PODNOSZENIA CIEŻKICH PRZEDMIOTÓW

Dźwiganie i przenoszenie ciężkich przedmiotów przez jedną osobę może spowodować obrażenia. Należy korzystać z pomocy drugiej osoby podczas przenoszenia lub podnoszenia.

UWAGA: Produkt ten jest ciężki, dwie osoby są wymagane do montażu urządzenia.

Nie wolno rozpoczynać pracy z urządzeniem, jeśli osłona jest nie zamknięta

UWAGA: Wyciek oleju może stanowić niebezpieczeństwo

Sprawdź poziom oleju w systemie pompy co lydzień, a w razie potrzeby uzupełnij

OSTRZEŻENIE: Urządzenie może rozpocząć działanie bez ostrzeżenia

Kluczowe skróty techniczne

V Wolt
~, AC Prąd przemienny
A, mA Amper, milli-Amp
n_b	Prędkość bez obciążenia
n Prędkość bez obciążenia
psi Funt na cal kwadratowy
cfm Stóp sześciennych na minutę
^ Stopnie
∅ Średnica
Hz Herc
W, kW Wat, kilowat
/min or min^-1	Obroty lub ruch postępowo zwrotny) na minutę
rpm Obroty na minutę
BSP	Brytyjski gwint rurowy
dB(A) Poziom hałasu w decybelach (A mierzony)
m/s^2	Metry na sekundy kwadratowe (Wartość przyspieszenia drgań)

Dane techniczne

Napięcie elektryczne 230 V \~ 50 Hz

Moc 1500W/2hp

Pojemność zbiornika 24Ltr

Przepływ powietrza. 206 l/min (7,3 cfm)

Prędkosc bez obciążenia 2850 min

Ciśnienie na wylocie....0,8 Mpa / 8 bar (116 psi)

Klasa ochrony

Wymiary (dl. x szer. x wys.) 610 x 250 x 610 mm

Waga 22 kg

Długość kabla zasilającego 1,8 m

Specyfikacja oleju. Syntetyczny 15w-40

Funkcja zabezpieczająca .... Zawór bezpieczeństwa

W wyniku nieprzerwanego procesu rozwojowego produktów, dane techniczne poszczególnych produktów Silverline mogą ulec zmianie bez uprzedniego powiadomienia

Parametry emisji dźwięku i wibracji

Poziom ciśnienia akustycznego L_p 70,7 dB(A)

Poziom mocy akustycznej l_w 90,7 dB(A)

Niepewność pomiaru K....3 dB

Poziom natężenia dźwięku dla operatora może przekroczyć 85 dB(A) dlatego konieczne jest zastosowanie środków ochrony słuchu.

OSTRZEŻENIE: Jeżeli poziom hałasu przekracza 85dB(A) należy zawsze stosować środki ochrony słuchu oraz, jeśli to konieczne, ograniczyć czas narażenia słuchu na nadmierny hałas. Jeśli poziom hałasu powoduje dyskomfort, nawet w przypadku zastosowania środków ochrony słuchu, niezwłocznie przestań korzystać z narzędzia i sprawdzić czy środek ochrony słuchu jest prawidłowo zamontowany i zapewnia odpowiedni poziom tłumienia dźwięku w odniesieniu do poziomu hałasu wytwarzanego przez narzędzie.

OSTRZEŻENIE: Narażenie użytkownika na wibracje narzędzia może spowodować utratę zmysłu dotyku, drętwienie, mrowienie i zmniejszenie zdolności uchwytu. Długotrwałe narażenie może prowadzić do stanu przewlekłego. Jeśli jest to konieczne, ogranicz czas narażenia na wibracje i stosuj rękawice antywibracyjne. Nie korzystaj z urządzenia w trybie ręcznym w temperaturze niższej niż normalna komfortowa temperatura otoczenia, ponieważ zwiększy to efekt wywoływany przez wibracje. Skorzystaj z wartości liczbowych podanych w specyfikacji dotyczącej wibracji, aby obliczyć czas trwania i częstotliwość pracy z narzędziem.

Poziom hałasu i drgań w specyfikacji określone są zgodne z międzynarodowymi normami. Wartości te reprezentują korzystanie z urządzenia w normalnych warunkach roboczych. Niedbała konserwacja, nieprawidłowy montaż lub nieprawidłowe użytkowanie urządzenia mogą spowodować wzrost poziomu hałasu oraz wibracji. www.osha.europa.eu dostarcza informacji na temat poziomów hałasu i wibracji w środowisku pracy, które mogą być przydatne dla użytkowników prywatnych, korzystających z urządzenia przez długi czas.

Ogólne instrukcje dotyczące bezpieczeństwa

A. OSTRZEŻENIE: Podczas korzystania z urządzeń elektrycznych, należy zachować podstawowe środki ostrożności, aby zmniejszyć ryzyko porażenia prądem, wybuchu pożaru oraz obrażeń. Należy przeczytać całą instrukcję przed przystąpieniem do pracy, zaleca się także zachowanie wszystkich informacji na przyszłość.

OSTRZEŻENIE: Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej lub umysłowej, lub o braku doświadczenia i wiedzy, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy pilnować, aby dzieci nie próbowały korzystać z urządzenia, jako zabawki.

UWAGA: Korzystaj z elektronarzędzia, akcesoriów, bitów itp. zgodnie z niniejsza instrukcją, biorąc pod uwagę warunki pracy i czynności do wykonywania. Użycie elektronarzędzia do zadań innych niż zalecane, może doprowadzić do niebezpiecznych sytuacji.

Bezpieczeństwo korzystania z elektronarzędzi

OSTRZEŻENIE: Przeczytaj wszystkie ostrzeżenia i instrukcje bezpieczeństwa. Nieprzestrzeganie ostrzeżeń i instrukcji może prowadzić do porażenia prądem, pożaru i / lub poważnych obrażeń.

Zachowaj wszystkie ostrzeżenia i instrukcje na przyszłość. Termin „elektronarzędzie” odnosi się do urządzenia zasilanego sieciowo (przewodowego) lub urządzenia zasilanego za pomocą baterii (bezprzewodowego).

1) Bezpieczeństwo obszaru pracy

a) Zadbaj o prawidłową higienę i prawidłowe oświetlenie obszaru pracy. Zanieczyszczenie lub brak wystarczającego oświetlenia obszaru pracy mogą doprowadzić do wypadków.

b) Nie należy używać elektronarzędzi w przestrzeniach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne wytwarzają iskry, które mogą podpalić pył lub opary.

c) Nie dopuszczaj dzieci ani innych osób do obszaru pracy elektronarzędzi. Nieuwaga może spowodować utratę kontroli.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda zasilania. Nie wolno modyfikować wtyczki w żaden sposób. W przypadku elektronarzędzi z uziemieniem nie należy stosować przejściówek. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Unikaj dotykania uziemionych powierzchni, takich jak rury, grzejniki, piece i lodówki. Uziemienie ciała powoduje zwiększenie ryzyka porażenia prądem.

c) Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem.

d) Nie należy nadwyręzać kabla. Nigdy nie używaj go do przenoszenia, przeciągania lub odlączania elektronarzędzia. Trzymaj przewód z dała od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem.

e) W przypadku korzystania z urządzenia na wolnym powietrzu używaj przedłużacza przystosowanego do używania na zewnątrz. Korzystanie z przedłużacza przystosowanego do używania na zewnątrz zmniejsza ryzyko porażenia prądem.

f) W przypadku korzystania z elektronarzędzia w miejscu o dużym natężeniu wilgoci należy używać gniazda zasilania wyposażonego w wyłącznik różnicowopрядowy (RCD). Korzystanie z wyłącznika różnicowopрядowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Podczas korzystania z elektronarzędzi bądź czujny, uważaj, co robisz i zachowaj zdrowy rozsądek. Nie używaj ich gdy jesteś zmęczony albo pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi urządzenia może spowodować poważne obrażenia ciała.

b) Korzystaj ze środków ochrony osobistej. Zawsze stosuj środki ochrony oczu. Wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie robocze antypoślzgowe na szorstkiej podeszwie, kask ochronny lub nauszniki ochronne używane w odpowiednich warunkach, zmniejsza ryzyko obrażeń.
c) Zapobiegaj przypadkowemu włączeniu urządzenia. Przed podłączeniem do źródła zasilania i / lub akumulatora, podnoszeniem lub przenoszeniem narzędzia, upewnij się, że przełącznik zasilania znajduje się w pozycji wyłączonej. Przenoszenie urządzenia z palcem umieszczonym na wyłączniku zasilania lub podłączenie elektronarzędzi przy włączonym przełączniku zasilania stwarza ryzyko wypadku.
d) Przed włączeniem elektronarzędzia usuń z niego wszelkie klucze regulacyjne. Narzędzie lub klucz pozostawiony w obracającej się części elektronarzędzia może spowodować obrażenia ciała.
e) Nie wychylaj się. W każdej chwili zachowuj odpowiednią pozycje i równowagę. Umożliwia to lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.
f) Noś odpowiednią odzież. Nie zakładaj do pracy z elektronarzędziem luźnej odzieży ani biżuterii. Trzymaj włosy, odzież i rękawice z dala od ruchomych części urządzenia. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części urządzenia.
g) Jeśli do zestawu załączone są urządzenia do podłączenia mechanizmów odsysania i zbierania pyłu, sprawdź czy są one przyłączone i prawidłowo zamocowane. Korzystanie z urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.
h) Nie należy pozwolić aby znajomość narzędzia, pozwoliła na ignorancję zasad bezpieczeństwa. Niedbałe działanie może spowodować poważne szkody w ułamku sekundy.
4) Użytkowanie i pielęgnacja elektronarzędzi
a) Nie należy przeciązać urządzenia. Używaj narzędzi odpowiednich do danego zastosowania. Prawidłowe narzędzie wykona zadanie lepiej i bezpieczniej w podanym zakresie sprawności.
b) Nie należy używać urządzenia, jeśli nie można go włączyć lub wyłączyć za pomocą odpowiedniego przełącznika. Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne i muszą zostać oddane do naprawy.
c) Przed dokonaniem regulacji, wymiany akcesoriów lub przechowywaniem elektronarzędzia odłącz wtyczkę od źródła zasilania i / lub akumulator od urządzenia. Te prewencyjne środki bezpieczeństwa zmniejszają nyzyko przypadkowego uruchomienia elektronarzędzia.
d) Nieużywane elektronarzędzie przechowuj w miejscu niedostępnym dla dzieci i nie dopuszczaj do nich osób nie znajdujących elektronarzędzi lub ich instrukcji obsługi. Elektronarzędzia stanowią niebezpieczeństwo w rękach niedoświadczonych użytkowników.
e) Przeprowadzaj konserwacje elektronarzędzi. Sprawdź urządzenie pod kątem nieprawidłowego ustawienia lub zablokowania elementów ruchomych, pęknięć części lub innych usterek, które mogą mieć negatywny wpływ na funkcjonowanie urządzenia. W przypadku usterki należy naprawić urządzenie przed ponownym użyciem. Niewłaściwa konserwacja elektronarzędzi jest przyczyną wielu wypadków.
f) Utrzymuj narzędzia tnące w czystości i dobrze naostrzone. Zadbane narzędzia tnące z ostrymi krawędziami tnącymi rzadziej się zacinają i łatwiej nimi sterować.
g) Używaj elektronarzędzia, akcesoria, końcówki itp. zgodnie z tymi instrukcjami, biorąc pod uwagę warunki pracy i realizowane zadania. Używanie narzędzi do wykonywania prac niezgodnych z ich przeznaczeniem może doprowadzić do niebezpiecznych sytuacji.
h) Trzymaj uchwyty i powierzchnie uchwytów suche, czyste, bez oleju i smaru. Śliskie uchwyty oraz powierzchnie chwytające nie pozwalają na bezpieczną obsługę i kontrolę nad narzędziem w nieoczekiwanych sytuacjach
5)Serwis
a) Urządzenie powinno być serwisowane przez wykwalifikowany personel naprawczy przy użyciu wyłącznie oryginalnych części zamiennych. Zagwarantuje to bezpieczeństwo elektronarzędzia.

Bezpieczeństwo korzystania ze sprężarek powietrza

Podczas korzystania z urządzenia istnieją pewnie środki ostrożności, które należy podjąć w celu wspierania bezpiecznej pracy. Zawsze należy być ostrożnym i uważnym podczas obsługi powyższego urządzenia. Jeśli następujące instrukcje bezpieczeństwa zostaną zignorowane, istnieje niebezpieczeństwo uszkodzenia mienia, zranienia operatora i osób postronnych. W interesie użytkownika jest przeczytać i zwrócić uwagę na następujące wytyczne.

⚠OSTRZEŻENIE: Powyższa sprężarka powietrza nie produkuje powietrza do oddychania. Spożywanie sprężonego powietrza zadziałać szkodliwie.
⚠ OSTRZEŻENIE: Uwaga na gorące powierzchnie. NIE WOLNO dotykać silnika, cylindra, głowicy oraz rur, gdyż mogą spowodować poparzenie.

OSTRZEŻENIE: NIE WOLNO stosować w obszarach zagrożonych wybuchem. Należy się upewnić, że powietrze nie zawiera wysokiego stężenia gazów palnych i pyłu.

a) NIGDY nie wolno używać sprężarki powietrza do celów jej nieprzeznaczonych. Sprężarka powietrza może potencjalnie powodować szkody. Dlatego też nie należy kierować spreżonego powietrza w stronę zwierząt i ludzi, a także NIGDY bezpośrednio na skóre.
b) Należy się upewnić, że na obszarze nie ma pozostałości rumowiska. Nieuprzątnięte miejsce pracy zwiększa ryzyko urazu.
c) Sprężarka powinna być prawidłowo zmontowana. Korzystanie z kompresora bez pokryw, ośton i komponentów stanowi niebezpieczeństwo i zmniejsza zdolność do pracy.

d) NIE WOLNO modyfikować spreżarki. Modyfikacja spreżarki stanowi duże niebezpieczeństwo. Niezatwierdzone modyfikacje mogą mieć wpływ nie tylko na nieprawidłowe działanie, ale również na zranienie operatora. Naprawy powinny być przeprowadzane przez wykwalifikowanych techników, przy użyciu komponentów zweryfikowanych przez producenta.
e) Zawory bezpieczeństwa nie powinny być zmieniane lub przerabiane. Takie działanie może grozić zranieniem operatora i uszkodzeniem sprężarki. Maksymalne ciśnienie jest określone przez producenta i nie może ulec zmianie.
f) Osoby postronne należy trzymać z dala od miejsca pracy. Dzieci i osoby postronne nie powinny się zbliżać do miejsca pracy sprężarki. Niezamierzone odziaływanie ze sprężarką grozi niebezpieczeństwem.
g) Nie wolno nadużywać kabla i węża. Kabel i wąż należy trzymać z daleka od ognia, płynów i ostrych krawędzi. NIGDY NIE NALEŻY przeciągać kabla i węża dalej niż sięga zasięg, bądź pozwolić na ich splątanie.
h) Sprężarka powietrza powinna być prawidłowo przechowywana i rozprężana. Podczas przechowywania i transportu sprężarka powinna być wcześniej pozbawiana ciśnienia, zatem ZAWSZE należy rozprężać sprężarkę po zakończeniu użycia.
i) Należy się upewnić, że zakres ciśnienia jest zgodny z danym urządzeniem. ZAWSZE należy sprawdzić, czy urządzenie pneumatyczne posiada zabezpieczenie ciśnienia roboczego, które przekracza maksymalne ciśnienie robocze urządzenia.
j) Zaleca się korzystanie z odpowiednich środków ochrony podczas obsługi urządzenia. Odpowiednie środki ochrony to: maska ochronna, która zabezpieczy twarz przed spryskaniem farbą oraz okulary ochronne, które ochronią przed fruwającymi zanieczyszczeniami.
k) Obsługować sprężarkę w sposób prawidłowy. Należy się odnieść do instrukcji obsługi załączoną do narzędzia. NIGDY nie wolno pozwolić na korzystanie ze sprężarki powietrza dzieciom bądź osobom niezaznajomionym.
I) Odlącać osprzęt ostrożnie. Należy pozbawić zbiornik ciśnienia, a także upewnić się, że dopływ powietrza jest wyłączony przed zdjęciem akcesoriów i urządzeń pneumatycznych.
m) Należy nosić odpowiednią odzież. Luźne ubrania, bizuteria oraz długie włosy mogą zostać wciągnięte w obracające się element.
n) Sprężarka ciśnienia musi być sucha i pozbawiona wilgoci. Kondensacja może dostać się do systemu. Określony zawór zwalniający usunie wilgoć ze sprężarki powietrza.
o) Zaleca się upewnić, że sprężarka powietrza jest stosowana zgodnie z regułami i normami obowiązującymi w danym kraju i regionie. Regularne przeprowadzanie testów pozwoli określić, czy sprężarka nadaje się do obsługi w danym kraju.
p) Upewnić się, że został zastosowany odpowiedni poziom nasmarowania określony w danych technicznych (w razie potrzeby). Obsługa spreżarki ciśnienia bez odpowiedniego nasmarowania wpływa na żywotność komponentów.
q) Należy podjąć właściwe środki ostrożności podczas przeprowadzania konserwacji. Trzeba się upewnić, że CAŁE sprężone powietrze zostało usunięte z maszyny, zaś dopływ ciśnienia odcięty przed rozpoczęciem konserwacji.
r) Sprężarka powietrza musi być użytkowana w odpowiednim środowisku. NIE WOLNO używać sprężarki w temperaturze poniżej 0°C, mokrych bądź wilgotnych warunkach. TYLKO i wyłącznie do użytku wewnątrz pomieszczeń jest przeznconzone powyższe urządzenie.
s) Zamrożona kondensacja może spowodować uszkodzenie komponentów i być przyczyną potencjalnego zranienia operatora. Można temu zapobiec poprzez użytkowanie sprężarki ciśnieniowej w odpowiedniej temperaturze oraz przy regularnym odkrapłaniu systemu.

Bezpieczeństwo korzystania z urządzeń pneumatycznych

a. W przypadku wielu zagrożeń należy przeczytać i zrozumieć instrukcje bezpieczeństwa przed instalacją, obsługą, naprawą, konserwacją, wymianą akcesoriów bądź pracą w pobliżu urządzenia. Nie przestrzeganie tych reguł może grozić poważnymi obrażeniami ciała
b. Wyłącznie doświadczony użytkownik powinien obsługiwać, instalować oraz regulować urządzenie
c. Nie wolno przekształcać ani modyfikować urządzenia w jakikolwiek sposób. Jakiekolwiek zmiany mogą zmniejszyć elektywność i bezpieczeństwo, a tym samym zwiększyć ryzyko użytkowania
d. Nie należy wyrzucać instrukcji bezpieczeństwa; przekazać operatorowi
e. Nie wolno korzystać z urządzenia, jeśli nosi znamiona uszkodzenia
f. Urządzenia powinny być okresowo kontrolowane, w celu weryfikacji oceny i wymaganego oznakowania ISO 11148 czytelnie oznakowanego. Pracodawca / użytkownik powinien skontaktować się z producentem w celu uzyskania zastępczej etykiety w razie potrzeby.

Niebezpieczeństwo wyrzutu przedmiotu

a) Należy pamiętać, że uszkodzenie przedmiotu obrabianego lub akcesoriów bądź włożonego narzędzia w czasie pracy, może generować wyrzut przedmiotu o dużej prędkości.
b) Podczas pracy z tym narzędziem należy zawsze nosić okulary ochronne odporne na uderzenia. Wymagany stopień ochrony należy ustalić w zależności od zastosowania.
c) Należy używać kasku ochronnego podczas pracy powyżej wysokości głowy.
d) Ryzyko związane z innymi osobami znajdującymi się w pobliżu obszaru roboczego także powinno być brane pod uwagę
e) Należy się upewnić, że przedmiot obrabiany jest dobrze zamocowany

Niebezpieczeństwo wciągnięcia luźnych elementów odzieży i bizuterii

a) Zadławienia, oskalpowanie i / lub rany szarpane mogą wystąpić podczas niestosowania się do instrukcji. Luźne elementy odzieży, biżuterię, długio włosy i rękawice należy trzymać z dala od urządzenia i jego akcesoriów.

Niebezpieczeństwa podczas operowania narzędziem

a) Użytkowanie narzędzia może narażać ręce operatora na różne niebezpieczeństwa w tym: rany cięte, otarcia i oparzenia.

b) Należy nosić odpowiednie rękawice ochronne.

c) Operatorzy i personel obsługujący to urządzenie powinien być fizycznie w stanie poradzić sobie z: rozmiarem, ciężarem i mocą narzędzia.

d) Należy trzymać narzędzie poprawnie i być przygotowanym na ewentualne gwałtowne ruchy tak, aby przeciwdziałać im.

e) Należy utrzymywać zrównoważoną pozycje ciała i bezpieczne oparcie dla stóp.

f) W przypadku przerwy w dostawie energii należy zatrzymać urządzenie.

g) Należy używać tylko smarów zalecanych przez producenta.

h) Należy stosować osobiste wyposażenie ochronne. Należy zawsze nosić okulary ochronne, rękawice ochronne i zalecane ubranie ochronne.

i) Należy unikać bezpośredniego kontaktu z ruchomymi częściami, aby zapobiec obrażeniom ciała.

j) Istnieje ryzyko wyładowania elektrostatycznego, podczas stosowania narzędzia na plastiku i innych materiałach nie metalowych.

Powtarzające się niebezpieczeństwa

a) Podczas użytkowania narzędzia operator może poczuć dyskomfort w dłoniach, ramionach, barkach, szyi i innych częściach ciała.
b) Należy korzystać z narzędzia zawsze w odpowiedniej pozycji, przy jednoczesnym zachowaniu bezpiecznej równowagi. Zalecana jest często zmiana pozycji pracy operatora podczas długotrwałego użytkowania narzędzia. Może to pomóc w uniknięciu dyskomfortu i zmęczenia.
c) Jeżeli operator w dalszym ciągu odczuwa symptomy takie jak: długotrwały lub powtarzający się dyskomfort, ból pulsujący, mrowienie, drętwienie, pieczenie lub sztywnienie, nie powinien ich ignorować. Powinien poinformować o tym swojego pracodawcę i niezwołcznie skonsultować się z wykwałifikowanym pracownikiem służby zdrowia.

Niebezpieczeństwa przy wymianie akcesoriów

a) Zawsze przed dopasowaniem lub wymianą narzędzia lub akcesoria należy odłączyć urządzenie od źródła energii.
b) Należy unikać bezpośredniego kontaktu z akcesoriami lub narzędziami w urządzeniu, ponieważ mogą być gorące lub ostre.
c) Należy używać tylko rozmiarów, rodzajów akcesoriów i materiałów eksploatacyjnych, które są zalecane przez producenta urządzenia.

Niebezpieczeństwa w miejscu pracy

a) Poślzgnięcia, potknięcia i upadki są głównymi przyczynami urazów ciała w miejscu pracy. Należy być świadomym niebezpieczeństwań, jakie niosą: śliskie powierzchnie w miejscu pracy spowodowane użyciem narzędzia, czy przewód gazowy lub hydrauliczny ulokowany w złym miejscu będący przyczną potknić.
b) Nie należy stosować niniejszego urządzenia w przestrzeniach i pomieszczeniach zagrożonych wybuchem lub do mocowania przewodów elektrycznych.

Niebezpieczeństwa spowodowane oparami i pyłem

a) Pyl i opary wytwarzane podczas korzystania z narzędzia może spowodować problemy zdrowotne (np. raka, wady wrodzone, astmę i/łub zapalenia skóry). Ocena ryzyka i wdrożenie odpowiednich kontroli tych zagrożeń są niezbędne.
b) Ocena ryzyka powinna zawierać szacunek wpływu pyłu (znajdującego się w miejscu pracy a także pyłu produkowanego poprzez użytkowanie narzędzia) na operatora.
c) Należy zawsze skierować system odsysania pyłu tak, w celu zminimalizowania stężenia kurzu w środowisku pracy.
d) W przypadku produkowania pyłu lub oparów, priorytetem powinno być kontrolowanie ich w punkcie emisji.
e) Aby uniknąć niepotrzebnego wzrostu stężenia oparów i pyłu, należy zgodnie z zaleceniami instrukcji obsługi dokonywać wymiany narzędzi i materiałów eksploatacyjnych.
f) Należy stosować środki ochrony dróg oddechowych zgodnie z instrukcjami pracodawcy oraz zgodnie z przepisami bezpieczeństwa i higieny pracy.

Niebezpieczeństwa powodowane wysoką emisją dźwięku

a) Narażenie na wysoki poziom hałasu może powodować problemy takie jak: szum w uszach (bręczenie, gwizdy oraz buczenie), a także trwałe uszkodzenia słuchu włączając jego całkowitą utratę. Dlatego ocena ryzyka i realizacja odpowiednich kontroli tych zagrożeń są konieczne.
b) Odpowiednie kontrole w celu zmniejszenia ryzyka, mogą obejmować działania takie jak użycie tłumiących materiałów, aby zapobiec wysokiej emisji dźwięku wytwarzanej przez elementy poddawane obróbce.
c) Należy stosować środki ochrony słuchu zgodnie z instrukcjami pracodawcy oraz zgodnie z przepisami bezpieczeństwa i higieny pracy
d) Pracuj i konserwuj urządzenie zgodnie z instrukcjami podanymi w instrukcji aby zapobiec niespodziewanemu zwiększeniu poziomowi hałasu.
e) Aby uniknąć niepotrzebnego wzrostu poziomu emisji hałasu, należy obsługiwać i utrzymywać narzędzie, a także eksploatować i wymieniać akcesoria zgodnie z zaleceniami w instrukcji obsługi.
f) Jeśli narzędzie posiada tłumik, należy zawsze się upewnić, że jest on w odpowiednim miejscu i w dobrym stanie podczas obsługiwania narzędzia.

Niebezpieczeństwa powodowane wysoką emisją wibracji

a) Poniższe informacje zwracają uwagę na zagrożenia związane z wysokim poziomem emisji wibracji, które nie zostały wyeliminowane poprzez projekt i konstrukcję, i pozostają, jako ryzyko szczątkowych drgań. Informacje te powinny pomóć pracodawcom w określeniu okoliczności, w których operator może być narażony na wysoką emisję wibracji. Jeśli wartość emisji drgań nie jest zgodna z normą ISO 28927-3 w zamierzonych zastosowaniach (i przewidywalnych nadużyciach) maszyny, dostarczone są dodatkowe informacje i/lub ostrzeżenia, aby w celu zmniejszenia ryzyka niebezpieczeństwa.
b) Narażenie na wysoki poziom drgań może powodować uszkodzenie nerwów i zaburzenia układu nerwowego i krwionośnego najczęściej w obrębie ramion i rąk.
c) Podczas pracy w niskich temperaturach należy używać ciepłych ubrań, i utrzymywać ręce ciepłe i suche.
d) Jeśli wystąpią: drętwienie, mrowienie, ból lub wybielenie skóry na palcach i dłoniach, należy natychmiastowo zaprzestać korzystania z urządzenia, poinformować o tym pracodawcę i skonsultować się z lekarzem.
e) Aby uniknąć niepotrzebnego wzrostu poziomu emisji drgań podczas korzystania z polerki lub szlifierki, należy obsługiwać i utrzymywać narzędzie w lekkim, ale bezpiecznym chwycie, z uwzględnieniem wymaganej siły potrzebnej w reakcji zgodnie z zaleceniami w instrukcji obsługi. Ryzyko związane z emisją drgań jest zwykle większe, gdy zwiększona jest przyczepność do obrabianego materiału.
f) Trzymaj narzędzie lekko, lecz pewnie, biorąc pod uwagę ewentualną możliwość reakcji drugą ręką, ponieważ ryzyko płynące z wibracji jest większe, jeśli uchwyt rękojeści jest mocniejszy

Przedstawienie produktu

1. Tumnik
2. Przełącznik
3. Miernik sprężonego powietrza
4. Regulator ciśnienia
5. Miernik sprężonego powietrza
6. Rura spustowa
7. Korek spustowy
8. Kółka
9. Rura powietrza
10. biornik
11. Osłona wentylatora
12. Gumowe stoki
13. Śruby (Gumowe stopki)
14. Wał korbowy
15. Śruby do kółek x 2
16. Filtr powitrza
17. Butelka na olej
18. Otwór na wał korbowy
19. Wskaźnik poziomu oleju
20. Gwintowany otwór wlotowy
21. Przełącznik ON/OFF
22. Cisnieniowy zawó spustowy
23. Szybkozłącze
24. Szybkozłącze
25. Przedni uchwyt transportowy
26. Tylni uchwyt transportowy

Zastosowanie zgodne z przeznaczeniem

Zasilania sieciowo, smarowana olejem sprężarka powietrza z dużej pojemności zbiornikiem sprężonego powietrza. Urządzeni dostarcza zasilanie szerokiej gamie narzędzi pneumatycznych, w tym pistoletów lakierniczych, bądź kluczy pneumatycznych.

Rozpakowanie narzędzia

OSTRZEŻENIE: Niniejsze urządzenie jest bardzo ciężkie i NIE powinno być odpakowywane oraz przenoszone przez jedna osobę.

- Ostrożnie rozpakuj i sprawdź narzędzie. Zapoznaj się ze wszystkimi mechanizmami i funkcjami.

- Upewnij się, że narzędzie zawiera wszystkie części i są one w dobrym stanie. Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia.

- Ostrożnie rozpakuj i sprawdź narzędzie. Zapoznaj się ze wszystkimi mechanizmami i funkcjami. - Upewnij się, że narzędzie zawiera wszystkie części i są one w dobrym stanie. Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia.

Przygotowanie do eksploatacji

Montaż kółek transportowych

1. Umieść kompresor na płaskim podłożu, w celu przygotowania do montażu kółek (14) oraz śrub (15)
2. Ostrożnie umieść kompresor na jednym z jego boków, aby uzyskać łatwy dostęp do otworów montażowych (Rys IV)
3. Wsuń śrubę w środek kółka transportowego, a następnie przez otwór montażowy
4. Przykręć korzystając z odpowiedniej podkładki

Powtórz krok 1-4 dla drugiej strony

Montaż gumowych nóżek

1. Umieść sprężarkę powietrza na bezpiecznym i płaskim podłożu, aby odstonić otwory montażowe (Zdjęcie A). Ustaw gumowe nóżki (12) oraz ich śruby (13)
2. Wsuń śrubę mocującą w dół gumowej nóżki (Zdjęcie B), a następnie w otwór montażowy (Rys. V) i przymocuj przy użyciu korespondującej śruby

Montaż filtra powietrza

1. Gwintowany otwór wylotowy powietrza znajduje się z boku głowicy cylindra (Zdjęcie D)
2. Przykręć filtr powietrza (16) do otworu wlotowego powietrza

Uzupełnianie oleju silnikowego oraz instalacja wału korbowego

OSTRZEŻENIE: Powyższa sprężarka jest sprzedawana bez oleju. Jednakże, NIE WOLNO uruchamiać silnika, przed uzupełnieniem odpowiednim rodzajem i ilością.

OSTRZEŻENIE: Należy korzystać z oleju wyłącznie wymienionego w "Danych technicznych". Wysokiej lepkości olej może tworzyć zator spowodowany niewłaściwą cyrkulacją podczas zimnego startu. Olej niskiej lepkości nie będzie w stanie nasmarować wystarczająca całej sprężarki.

Uwaga: Zmieniaj olej i czyść wał korbowy, po pierwszych 10 godzinach.

Uwaga: Zawsze należy pamiętać, aby umieścić sprężarkę na równej powierzchni przed napełnieniem jej olejem, bądź sprawdzeniem jego poziomu.

1. Umieść sprężarkę na bezpiecznej i płaskiej powierzchni
2. Wyjmij wtyczkę transportową z otworu wału korbowego (18) i przechowaj w bezpiecznym miejscu. Otwór wału korbowego jest teraz dostępny

Uwaga: Powyższa sprężarka została wyposażona we wskaźnik poziomu oleju (19) (Zdjęcie C), w celu monitorowania jego poziomu.
3. Wypełnij sprężarkę odpowiednim olejem silnikowym (Rys. III) do czerwonego znaku "full" zaznaczonego na wskaźniku poziomu oleju
4. Wkręć wał korbowy (14) w otwór do niego przeznaczony

Montaż szybkozłącza

Uwaga: Sprężarka jest wyposażona w szybkozłącza 3 w 1:

1. Nałoż taśmę PTFE (brak w komplecie) na gwint szybkozłącza (23 i 24) (ZdjęcieF). Pomoże to w zachowaniu szczelności
   Uwaga: Nałoż taśmę ciasno w kierunku zgodnym z ruchem wskazówek zegara, tak, więc nie zostanie ona zdjęta podczas przykręcania do urządzenia.
2. Wyjmij zatyczkę zabezpieczającą z wlotu powietrza przymocowanego do regulatora ciśnienia (4)
3. Przy użyciu klucza (brak w zestawie), przykręć szybkozłącze do wlotu powietrza
4. Podłącz do linii sprężonego powietrza, ostrożnie zwiększ ciśnienie i sprawdź szczelność (np. poprzez rozpylenie niewielkiej ilości wody z mydłem na zewnątrz złącza)
5. Przewody sprężonego powietrza wyposażone w szybkozłącze zewnętrzne, będą wciskane w narzędzie.

Sprawdzenie zaworów i elementów łączących

Uwaga: Zawsze dokonaj sprawdzenia zaworu zwalniającego ciśnienia (22) przed użyciem; jego funkcja jest niezbędna do bezpiecznego użytku sprężarki powietrza

- Upewnij się, ze wszystkie zawory są poprawnie przykręcone/ osadzone do pracy, przed każdym użyciem

Włączanie i wyłączanie

1. Sprawdź, czy sprężarka jest odlączona od urządzeń pneumatycznych, bądź przewodów sprężonego powietrza, a przełącznik ON/OFF (21) jest dociśnięty
2. Podłącz maszynę do źródła zasilania
3. Pociągnij przełącznik On/Off w górę. Doprowadzi to do uruchomienia sprężarki (Rys. I)
4. Odczekaj, aż sprężarka zwiększy ciśnienie; które zostanie wyświetlone na mierniku ciśnienia (3 i 5). Jeśli zbiornik (10) osiągnie 8 barów (116 psi), silnik automatycznie się zatrzyma
5. Wciśnij przełącznik ON/OFF w dół w celu wyłączenia sprężarki (Rys. I)

Podłączenie urządzenia pneumatycznego

• Urządzenia mogą zostać podłączone do szybkozłącza (23 i 24) przy użyciu odpowiedniego przewodu z korespondującą wtyczką 1/4" oraz 3/8"
• Należy zawsze się upewnić, że urządzenie pneumatyczne zostało wyłączone przed podłączeniem. Produkt zostanie zasilany ciśnieniem jak tylko dojdzie do podłączenia
• Aby podłączyć urządzenie pneumatyczne, umieść przewód spreżonego powietrza w urządzeniu, po czym pchnij mocowanie bagnetowe w szybkozłącze spreżarki
• Po podłączeniu, ciśnienie wyjściowe może zostać wyregulowane. Obróć regulator ciśnienia (4) w prawo w celu zwiększenia ciśnienia, zaś w lewo w celu zwiększenia. Ciśnienie zostanie wyświetlone na mierniku (3 bądź 5)
• Zwolnij przewód sprężarki, odciągając zewnętrzną powłokę, po czym pociągnij mocowanie bagnetowe. Należy pamiętać, że przewód oraz urządzenie pneumatyczne będzie przetrzymywało resztkę sprężonego ciśnienia

Regulacja ciśnienia w przewodzie

• Ciśnienie powietrza dostarczane do urządzenia, może być regulowane dzięki regulatorowi (4). Ciśnienie zaś jest wyświetlane na mierniku (3 bądź 5)
• Ciśnienie można zwiększyć poprzez przekręcenie regulatora w prawą stronę. W zmniejszenia ciśnienia, należy przekręcić regulator w lewo

Akcesoria

Szeroki zakres akcesoriów, w tym filtr powietrza, regulator ciśnienia oraz narzędzia pneumatyczne są dostępne u dystrybutora Silverline. Części zamienne mogą zostać zakupione u sprzedawcy Silverline, bądź na stronie toolsparesonline.com

Konserwacja

OSTRZEŻENIE: ZAWSZE należy pamiętać o wyposażeniu ochronnym, w tym okularach ochronnych, rękawicach odpornych na olej, podczas przeprowadzania konserwacji na powyższej sprężarce. Jak również nie należy zapominać o odpowiedniej wentylacji. OSTRZEŻENIE: W przypadku usuwania oleju podczas konserwacji, należy go przelać do odpowiednio uszczelnionego zbiornika i zutylizować zgodnie z przepisami obowiązującymi w danym kraju i regionie.

OSTRZEŻENIE: Należy ZAWSZE wyłączyć sprężarkę i odczekać, aż wszystkie komponenty zostaną schłodzone, przed przystąpieniem do czyszczenia, bądź konserwacji (z wyjątkiem usuwania oleju 'Wymiana oleju silnikowego').

Uwaga: Harmonogram konserwacji, powinien być dostosowany do środowiska pracy. W przypadku częstego korzystania z kompresora i/ lub w przypadku jego użycia w ostrzejszych warunkach, wymaganie są krótsze okresy konserwacyjne.

OSTRZEŻENIE: Należy ZAWSZE zdjąć zatyczkę z głównego zasilania przed przystąpieniem do konserwacji/czyszczenia.

- Nie wolno próbować przeprowadzać konserwacji, jeśli zbiornik sprężonego powietrza jest pod ciśnieniem

OPIS PRACA DO WYKONANIA PRZED UŻYCIEM PO 1 M	ESIĄCU/	PIERWSZYCH20 GODZINACHUŻYTKOWANIA	CO 3 MIESIĄCE /50GODZIN	CO 6 MIESIĘCY/100GODZIN	CO 12 MIESIĘCY/300GODZIN
Olej silnikowy Sprawdzenie poziomu X
Wymiana XX
Filtr powietrza Sprawdzenie X
Czyszczenie X
Mocowania Sprawdzenie,dokręcenie, w miarękonieczności wymiana				X
Konserwacja zaworu Czyszczenie, regulacjaprześwitów					X (wymagawykwalifikowanegotechnika)
Zbiornik Drain		X

OSTRZEŻENIE: Konserwacja nie jest zawarta w niniejszej instrukcji, MUSI zatem zostać wykonana przez wykwalifikowanego technika GMC. Próba wykonania takowej konserwacji doprowadzi do utraty gwarancji.

OSTRZEŻENIE: Niektóre z procedur konserwujących w instrukcji mogą wymagać technicznych umiejętności i doświadczenia. Niniejsza sprężarka MUSI BYĆ serwisowana WYŁĄCZNIE przez osoby z konkretnym poziomem umiejętności. W razie wątpliwości, należy oddać maszynę do autoryzowanego centrum serwisowego Silverline.

Czyszczenie

• Należy zawsze dbać o czystość urządzenia. Brud i kurz powodują szybsze zużycie elementów wewnętrznych i skracają okres eksploatacji urządzenia. Należy czyścić korpus urządzenia miękką szczotką lub suchą ścierką.
• Do czyszczenia elementów plastikowych nie należy używać środków zrących. Jeśli czyszczenie na sucho nie przynosi wystarczających efektów, zalecane jest użycie wilgotnej szmatki i łagodnego detergentu
• Wszystkie komponenty elektryczne powinny być suche przez cały czas

Dekompresja zbiornika spreżarki

• W razie konieczności uwolnienia ciśnienia resztkowego ze zbiornika sprężonego powietrza, należy odlączyć urządzenie od głównego zasilania, pociągnąć za pierścień po środku zaworu zwalniającego ciśnienie (22)
• Ciśnienie resztkowe zostanie uwolnione z zaworu dopóki pierścień nie zostanie puszczony, bądź całkowita ilość ciśnienia uwolniona

Opróżnianie

OSTRZEŻENIE: Upewnij się, że zbiornik (10) został poddany dekompresji

• Podczas pracy, wilgotność powietrza zostanie skroplona w zbiorniku. Zbiornik powinien zostać pozbawiany wilgoci regularnie, w celu uniknięcia korozji
• Aby opróżnić zbiornik z wilgoci, należy otworzyć korek spustowy (7), zlokalizowany pod spodem zbiornika, obracając około 3 razy w lewa stronę
• Odczekaj aż, wilgoć całkowicie spłynie ze zbiornika, po czym przykręć korek

Konserwacja filtra powietrza

OSTRZEŻENIE: Nigdy nie należy uruchamiać sprężarki bez zamontowanego filtra powietrza, gdyż może to doprowadzić do szybkiego zużycia wewnętrznych elementów, doprowadzenie do zniszczenia wewnętrznych komponentów urządzenia, znacznie skróci okres eksploatacji sprężarki.

1. Zdejmij filtr powietrza (16) z gwintowany otwór wylotowy (4), obracając go w lewo
2. Odkręć śrubę motylkową z góry filtra, po czym wyjmij wewnętrzny element filtra z środka
3. Umyj dokładnie wyjęty element w ciepłej wodzie oraz detergencie niepieniącym, bądź specjalistycznym niepalnym rozpuszczalniku

OSTRZEŻENIE: NIE WOLNO używać benzyny, bądź innych łatwopalnych środków do czyszczenia wewnętrznego elementu filtra, gdyż może to doprowadzić do pożaru, bądź ekspłozji.

1. Osusz dokładnie umyty element

OSTRZEŻENIE: NIE WYKRECAJ, gdyż może to doprowadzić do uszkodzenia gąbczastego materiału.

OSTRZEŻENIE: NIGDY nie wolno instalować mokrego elementu filtra, ponieważ spowoduje to trwałe uszkodzenie silnika.

1. Zanurz wysuszony element w czystym oleju silnikowym, bądź alternatywnie, nałoż specjalistyczny olejowy filtr powietrza do wewnętrznego elementu. Delikatnie ściśnij, (ale NIE WYKRECAJ) w celu pozbycia się nadmiaru oleju.

Uwaga: Jeśli wewnętrzny element zostanie zainstalowany przesiąknięty olejem, silnik zacznie produkować duże ilości dymu, zaraz po uruchomieniu.

1. Zamknij filtr powietrza i zakręć nakrętkę motylkową
2. Ponownie włóż filtr do głowicy silnikowej. Upewniając się, że został bezpiecznie przykręcony.

Konserwacja oleju silnikowego

OSTRZEŻENIE: Olej silnikowy jest głównym zanieczyszczeniem i NIE MOŻE przedostać się do środowiska. Należy zutylizować olej zgodnie z lokalnymi przepisami.

OSTRZEŻENIE: Zetknięcie z olejem silnikowym może doprowadzić do zapalenia skóry, bądź innych chorób skórnych, w tym raka, jeśli przez dłuższy czas będzie pozostał w kontakcie ze skórą. Zaleca się stosowanie odpowiednich rękawic ochronnych, jak również dokładnie umycie rąk, bądź innych narażonych części ciała po zakończeniu pracy z olejem, przy użyciu mydła z wodą.

Uwaga: Opróżnienie resztek oleju jest zalecane, kiedy sprężarka powietrza jest nadal ciepła. Jeśli urządzenie jest zimne, należy je uruchomić na kilka minut, przed wymianą oleju. To umożliwia znacznie szybsze i kompletne opróżnienie.

OSTRZEŻENIE: Należy zachować szczególnie ostrożność, aby nie dotykać gorących elementów silnika. Uwaga: Olej silnikowy jest pobierany i wlewany przez otwór wału korbowego (18)

1. Upewnij się, że przełącznik On/Off (21) znajduje się w pozycji 'OFF'
2. Wyjmij wal korbowy (14) ze skrzyni, aby odsłonić otwór odpowietrzający
3. Umieść pistolet ssący (bądź pompę syfonu) w punkcie uzupełniającym olej silnikowy. Zacznij pracować narzedziem w celu usunięcia oleju
4. Odnieś się do podrozdziału 'Uzupełnianie oleju silnikowego' w celu uzyskania potrzebnych informacji

Przechowywanie

OSTRZEŻENIE: Upewnij się, że przełącznik On/Off (21) znajduje się w pozycji 'OFF', przewód zasilania jest odlączony, zaś zbiornik (10) pozbawiony ciśnienia, przed transportem, bądź przechowywaniem spreżarki.

Transport sprężarki powietrza

• Niniejsza sprężarka jest wyposażona w uchwyt transportowy (25) oraz kółka (8) znajdujący się z przodu urządzenia. Ze względu na swoja wagę oraz rozmiar, produkt powinien być przemieszczany wyłącznie przy użyciu uchwytu oraz kółek.
• W razie konieczności podniesienia, zawsze należy się współóc drugą osobą
• Skorzystaj z tylnej rękojeści (26) i przedniej rękojeści w przypadku podnoszenia sprężarki

Przechowywanie sprężarki

Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci.

Przygotowanie do długoterminowego przechowywania

Jeśli urządzenie pozostanie wyłączone z użytku przez dłuższy okres czasu, należy wykonać następujące czynności:

• Poddaj produkt czyszczeniu i dokladnemu sprawdzeniu
• Wyczyść filtr powietrza, jak opisano w podrozdziale „Konserwacja filtra powietrza”
• Dokonaj wymiany oleju silnikowego, jak opisano w podrozdiale „Konserwacja oleju silnikowego”
• Należy zabezpieczyć wszystkie metalowe elementy przed korozją, poprzez pokrycie ich olejem lub substancja konserwującą

Utylizacja

Należy zawsze przestrzegać przepisów krajowych dotyczących utylizacji elektronarzędzi, które nie są już funkcjonalne i nie nadają się do naprawy.

• Nie wyrzucaj elektronarzędzi lub innych odpadów elektrycznych i elektronicznych (WEEE) wraz z odpadami komunalnymi.
• Skontaktuj się z władzami lokalnymi zajmującymi się utylizacją odpadów, aby uzyskać informacje na temat prawidłowego sposobu utylizacji elektronarzędzi
• Olej należy do niebezpiecznych odpadów, zatem nie może być wyrzucany razem z odpadami komunalnymi. Niewłaściwa utylizacja może być uznawana za przestępstwo w danym kraju. Należy, zatem skontaktować się z lokalnymi władzami lub sprzedawcą w celu uzyskania informacji, co do prawidłowego sposobu utylizacji oleju.

Wykrywanie i usuwanie usterek

Problem Możliwa przyczyna Rozwiązanie

Silnik urządzenia nie został uruchomiony	Zbiornik spreżarki powietrza wypełniony Zredukuj ciśnienie w zbiorniku przy użyciu zaworu spustowego
Zbiornik spreżarki powietrza nie jest w stanie utrzymać ciśnienia	Nieszczelny wąż w punkcie łączącym	Uruchom spreżarkę przy maksymalnym ciśnieniu, wyłącz. Zastosuj roztwór mydła do punktów przyłączeniowego i zaobserwuj czy nie ma widocznego przecieku. Przy nieszczelne punkty połączeń. Jeśli problem będzie się powtarzał, skontaktuj się z wykwalifikowanym technikiem Silverline
Sprężarka wytwarza zwiększony hałas/ wibracje/dźwięk uderzenia metalu	Niski poziom oleju Natychmiast wyłącz spreżarkę i uzupełnij odpowiednim olejem
	Uszkodzenie, łożyska, tłoku bądź zaworu Skontaktuj się z wykwalifikowanym technikiem Silverline
Nadmierne zużycie oleju	Zbyt wysoki poziom oleju Utrzymaj poziom oleju, jak opisano w podpunkcie 'Uzupełnianie oleju silnikowego' I'
	Zablokowany wał korbowy (14) Wyjmij i wyczyść przy użyciu odpowiednich produktów
	Zużyty cylinder/pierścień tłokowy Skontaktuj się z wykwalifikowanym technikiem Silverline

Gwarancja narzędzi Silverline

Niniejszy produkt Silverline posiada 3 letnią gwarancję

Aby zakwalifikować się do uzyskania powyższej gwarancji należy zarejestrować niniejszy produkt na stronie www.silverlinetools.com w ciągu 30 dni od daty zakupu. Okres gwarancji rozpoczyna się w dniu zakupu produktu widocznym na paragonie.

Rejestracja produktu

Rejestracji produktu można dokonać na stronie www.silverlinetools.com, wybierając przycisk „Rejestracja”. Należy wprowadzić:

- Dane osobowe

- Szczegóły dotyczące produktu oraz informacje dotyczące zakupu

Po wprowadzeniu tych informacji zostanie utworzony certyfikat gwarancji niniejszego produktu, jako dokument w formacie PDF, który należy wydrukować i zachować wraz z dowodem zakupu.

Zasady i warunki

Okres gwarancji zaczyna obowiązywać od daty zakupu detalicznego znajdującej się na paragonie.

PROSIMY O ZACHOWANIE PARAGONU

Jeśli produkt wykaże jakiekolwiek usterki w ciągu 30 dni od daty zakupu, należy go zwrócić do dystrybutora/sklepu, w którym towar zakupiono, od którego został zakupiony okazując przy tym dowód zakupu.

Jeśli usterka pojawi się po 30 dniach, należy zwrócić produkt do:

Roszczenia gwarancyjne należy zgłaszać w okresie gwarancji. Należy dostarczyć dowód zakupu, swoje imię i nazwisko, adres miejsca zakupu przed wykonaniem jakichkolwiek napraw. Należy podać dokładne dane usterki wymagające naprawy.

Wnioski złożone w okresie gwarancji będą weryfikowane przez Silverline Tools, do ustalenia czy usterki są związane z materiałem lub wyrobem produktu.

Koszty transportu nie zostaną pokryte. Produkt przeznaczony do zwrotu musi być starannie oczyszczony. Należy zapakować produkt prawidłowo i bezpiecznie tak, aby nie został uszkodzony podczas transportu do nas. Możemy odrzucić roszczenia niewłaściwie dostarczonych produktów. Wszystkie naprawy będą przeprowadzone przez firmę Silverline Tools lub agencje upoważnione do tego.

Naprawa lub wymiana produktu nie przedłuży okresu gwarancyjnego.

Usterki uznane przez nas, jako objęte gwarancją będą poddane naprawie bezpłatnie (bez kosztów transportowych) lub poprzez wymianę na narzędzie pracujące w idealnym stanie.

Narzędzia lub części zamienne, do których wydano zamiennik staną się własnością Silverline Tools. Naprawa lub wymiana produktu w ramach gwarancji zapewnia korzyści, które są dodatkiem i nie wpływają w żaden sposób na ustawowe prawa konsumenta.

Gwarancja pokrywa:

Naprawę produktu ( w okresie gwarancji), jeśli zostanie on zakwalifikowany zgodnie z wymogami Silverline Tools w związku z usterkami, które wynikły z wad materiałowych lub wad związanych z produkcją.

Jeżeli jakaś część zastępcza nie jest już dostępna lub wycofana z produkcji, Silverline Tools zastąpi ją funkcjonalnym zamiennikiem.

Produkty używane w EU.

Czego nie pokrywa gwarancja:

Silverline Tools nie pokrywa napraw powstałych w wyniku:

• normalnego zużycia spowodowanego przez normalne użytkowanie zgodne z instrukcją obsługi, np: noże, szczotki, pasy, żarówki akumulatory itp.
• wymiany dowolnego dołączonego wyposażenia np.: noży, wiertet, papieru ściernego, tarcz do cięcia i innych podobnych elementów.
• przypadkowego uszkodzenia spowodowanego niewłaściwym używaniem lub zaniedbaniem, nieostrożnym działaniem lub niestarannym obchodzeniem się z produktem.
  • stosowania produktu do innych celów.
  • zmiany lub modyfikacji produktu w jakikolwiek sposób.
• usterek wynikających z wykorzystania części zamiennych i akcesoriów, które nie są oryginalnymi elementami Silverline Tools.
• niewłaściwej instalacji (z wyjątkiem instalacji przeprowadzonej Silverline Tools).
• naprawy lub modyfikacji przeprowadzonej przez osoby inne niż z Centrum Uslug Silverline Tools lub autoryzowanych punktów serwisowych.
  • roszczeń innych niż związanych z usterkami ujętymi w gwarancji produktu.

Deklaracja Zgodności WE

Niżej podpisany: Mr Darrell Morris

upoważniony przez: Silverline

Oświadcza, że:

Powyższa deklaracja została wydana na wyłączną odpowiedzialność producenta.

Opisany powyżej przedmiot deklaracji jest zgodny z właściwymi przepisami Unijnego prawodawstwa harmonizacyjnego

Kod identyfikacyjny: 324178

Opis: Sprężarka powietrza

Produkt jest zgodny z następującymi dyrektywami oraz normami:

• Dyrektywa maszynowa 2006/42/EC
• Dyrektywa kompatybilności elektromagnetycznej 2014/30/EU
• Dyerktywa RoHS 2011/65/EU
• Dyrektywa hałasowa 2000/14/EC
• EN 1012-1:2010
• EN 60204-1:2006+A1:2009
• EN 55014-1:2006+A1:2009+A2:2011
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Zastosowana metoda oceny zgodności

2000/14/EC: Anneks V

Poziom mocy akustycznej dB (A)

Mierzony: 91

Gwarantowany: 97

Zastosowana dyrektywa oceny zgodności: Intertek

Dokumentacja techniczna produktu znajduje się w posiadaniu: Silverline

Data: 07/07/2017

Podpis:

Mr Darrell Morris

Dyrektor naczelny

Nazwa i adres producenta:

PL 3 Letnia Gwarancja. Zarejestruj się online w ciągu 30 dni. Obowiązują Zasady i Warunki
