INSTRUKCJA OBSŁUGI PRKS 8261 S5E PRIVILEG

• Drodzy użytkownicy, niniejsza instrukcja zawiera podstawowe informacje o produkcie, sposobie jego użytkowania, diagnostyce błędów i podstawowych metodach rozwiązywania problemów. Aby lepiej zrozumieć i korzystać z tego produktu, należy uważnie przeczytać niniejszą instrukcję.2 Spis treści Wskazówki dotyczące bezpieczeństwa p. 3
• Cechy produktu p. 7
• Funkcje p. 8
• Instrukcje dotyczące przechowywania żywności p. 8
• Wskazówki dotyczące specjalnych potrzeb p. 9
• Konserwacja i czyszczenie p. 10
• Prosta analiza i eliminacja błędów p. 11
• Certykaty p. 11
• Instrukcje bezpiecznego odzyskiwania p. 113

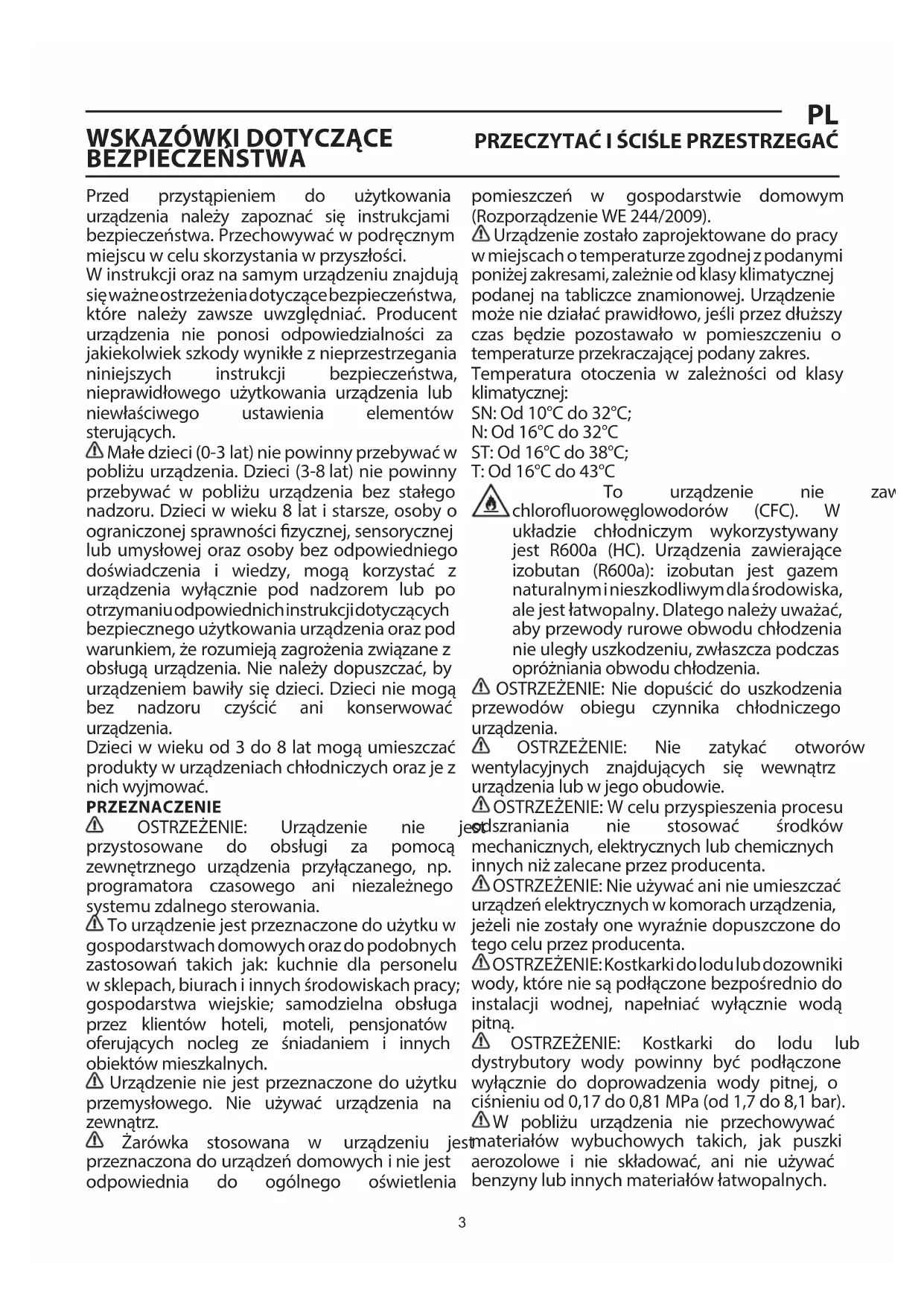

PRZECZYTAĆ I ŚCIŚLE PRZESTRZEGAĆ

Przed przystąpieniem do użytkowania urządzenia należy zapoznać się instrukcjami bezpieczeństwa. Przechowywać w podręcznym miejscu w celu skorzystania w przyszłości. W instrukcji oraz na samym urządzeniu znajdują się ważne ostrzeżenia dotyczące bezpieczeństwa, które należy zawsze uwzględniać. Producent urządzenia nie ponosi odpowiedzialności za jakiekolwiek szkody wynikłe z nieprzestrzegania niniejszych instrukcji bezpieczeństwa, nieprawidłowego użytkowania urządzenia lub niewłaściwego ustawienia elementów sterujących. Małe dzieci (0-3lat) nie powinny przebywać w pobliżu urządzenia. Dzieci (3-8lat) nie powinny przebywać w pobliżu urządzenia bez stałego nadzoru. Dzieci w wieku 8 lat i starsze, osoby o ograniczonej sprawności zycznej, sensorycznej lub umysłowej oraz osoby bez odpowiedniego doświadczenia i wiedzy, mogą korzystać z urządzenia wyłącznie pod nadzorem lub po otrzymaniu odpowiednich instrukcji dotyczących bezpiecznego użytkowania urządzenia oraz pod warunkiem, że rozumieją zagrożenia związane z obsługą urządzenia. Nie należy dopuszczać, by urządzeniem bawiły się dzieci. Dzieci nie mogą bez nadzoru czyścić ani konserwować urządzenia. Dzieci w wieku od 3 do 8 lat mogą umieszczać produkty w urządzeniach chłodniczych oraz je z nich wyjmować. PRZEZNACZENIE OSTRZEŻENIE: Urządzenie nie jest przystosowane do obsługi za pomocą zewnętrznego urządzenia przyłączanego, np. programatora czasowego ani niezależnego systemu zdalnego sterowania. To urządzenie jest przeznaczone do użytku w gospodarstwach domowych oraz do podobnych zastosowań takich jak: kuchnie dla personelu wsklepach, biurach iinnych środowiskach pracy; gospodarstwa wiejskie; samodzielna obsługa przez klientów hoteli, moteli, pensjonatów oferujących nocleg ze śniadaniem i innych obiektów mieszkalnych. Urządzenie nie jest przeznaczone do użytku przemysłowego. Nie używać urządzenia na zewnątrz. Żarówka stosowana w urządzeniu jest przeznaczona do urządzeń domowych inie jest odpowiednia do ogólnego oświetlenia pomieszczeń w gospodarstwie domowym (Rozporządzenie WE 244/2009). Urządzenie zostało zaprojektowane do pracy w miejscach o temperaturze zgodnej z podanymi poniżej zakresami, zależnie od klasy klimatycznej podanej na tabliczce znamionowej. Urządzenie może nie działać prawidłowo, jeśli przez dłuższy czas będzie pozostawało w pomieszczeniu o temperaturze przekraczającej podany zakres. Temperatura otoczenia w zależności od klasy klimatycznej: SN: Od 10°C do 32°C; N: Od 16°C do 32°C ST: Od 16°C do 38°C; T: Od 16°C do 43°C To urządzenie nie zawiera chlorouorowęglowodorów (CFC). W układzie chłodniczym wykorzystywany jest R600a (HC). Urządzenia zawierające izobutan (R600a): izobutan jest gazem naturalnym i nieszkodliwym dla środowiska, ale jest łatwopalny. Dlatego należy uważać, aby przewody rurowe obwodu chłodzenia nie uległy uszkodzeniu, zwłaszcza podczas opróżniania obwodu chłodzenia. OSTRZEŻENIE: Nie dopuścić do uszkodzenia przewodów obiegu czynnika chłodniczego urządzenia. OSTRZEŻENIE: Nie zatykać otworów wentylacyjnych znajdujących się wewnątrz urządzenia lub w jego obudowie. OSTRZEŻENIE: W celu przyspieszenia procesu odszraniania nie stosować środków mechanicznych, elektrycznych lub chemicznych innych niż zalecane przez producenta. OSTRZEŻENIE: Nie używać ani nie umieszczać urządzeń elektrycznych w komorach urządzenia, jeżeli nie zostały one wyraźnie dopuszczone do tego celu przez producenta. OSTRZEŻENIE: Kostkarki do lodu lub dozowniki wody, które nie są podłączone bezpośrednio do instalacji wodnej, napełniać wyłącznie wodą pitną. OSTRZEŻENIE: Kostkarki do lodu lub dystrybutory wody powinny być podłączone wyłącznie do doprowadzenia wody pitnej, o ciśnieniu od 0,17 do 0,81MPa (od 1,7 do 8,1 bar). W pobliżu urządzenia nie przechowywać materiałów wybuchowych takich, jak puszki aerozolowe i nie składować, ani nie używać benzyny lub innych materiałów łatwopalnych.4 Płyn (nietoksyczny) znajdujący się we wkładach chłodzących (w niektórych modelach) nie nadaje się do picia. Nie spożywać kostek lodu ani lizaków lodowych zaraz po wyjęciu z zamrażarki, gdyż może to spowodować odmrożenia. W przypadku produktów, w których ltr znajduje się wewnątrz pokrywy wentylatora, musi on być zawsze na swoim miejscu podczas pracy chłodziarki. Nie przechowywać szklanych pojemników z płynami w komorze zamrażarki, ponieważ mogą pęknąć. Nie zasłaniać wentylatora (jeśli jest w wyposażeniu) produktami spożywczymi. Po włożeniu żywności sprawdzić, czy drzwiczki komór zamykają się prawidłowo, zwłaszcza drzwiczki zamrażarki. Uszkodzoną uszczelkę należy jak najszybciej wymienić. Komora chłodziarki powinna być używana wyłącznie do przechowywania świeżych produktów żywnościowych, natomiast komora zamrażarki wyłącznie do przechowywania mrożonek, zamrażania świeżych produktów oraz przygotowywania kostek lodu. Nie przechowywać nieopakowanej żywności w komorze chłodziarki lub komorze zamrażarki, aby unikać bezpośredniego kontaktu z ich powierzchniami wewnętrznymi. Urządzenie może być wyposażone wspecjalne komory (komora na świeżą żywność, komora „Zero Degree” itd.). Jeśli wbroszurze danego produktu nie określono inaczej, można je wyjąć, zachowując równoważne poziomy wydajności. C-pentan jest stosowany jako czynnik porotwórczy w piance izolacyjnej i jest gazem palnym. Najbardziej odpowiednie komory urządzenia, w których należy przechowywać określone rodzaje żywności, biorąc pod uwagę różny rozkład temperatur w różnych komorach urządzenia, są następujące: - Komora chłodziarki:

1) Górny obszar drzwi komory lodówki - strefa

temperatury: Przechować owoce tropikalne, puszki, napoje, jajka, sosy, pikle, masło, dżemy

2) Środkowa część komory chłodziarki - strefa

niskiej temperatury: Przechowywać sery, mleko, nabiał, artykuły delikatesowe, jogurty

3) Dolna strefa komory chłodziarki - strefa

najchłodniejsza: Przechowywać wędliny, desery, mięso i ryby, sernik, świeży makaron, kwaśną śmietanę, pesto/ salsę, domowe jedzenie, masę do ciasta, budyń i ser śmietankowy

4) Szuada na owoce i warzywa na dole komory

chłodziarki: Przechowywać warzywa i owoce (z wyjątkiem owoców tropikalnych)

5) Komora chłodziarki: Mięso i ryby przechowywać

wyłącznie w najzimniejszej szuadzie - Komora zamrażarki. Komora strefy 4-gwiazdkowej (****) jest odpowiednia do zamrażania żywności o temperaturze otoczenia i do przechowywania mrożonek, ponieważ temperatura jest równomiernie rozprowadzona w całej komorze. Zakupione mrożonki posiadają datę ważności podaną na opakowaniu. Data ta uwzględnia rodzaj przechowywanej żywności, dlatego należy jej przestrzegać. Świeża żywność powinna być przechowywana w następujących terminach: 1-3 miesiące dla sera, owoców morza, lodów, szynki/ kiełbasy, mleka, świeżych płynów; 4 miesiące dla steków lub kotletów (wołowych, jagnięcych, wieprzowych); 6 miesięcy dla masła lub margaryny, drobiu (kurczaka, indyka); 8-12 miesięcy dla owoców (z wyjątkiem cytrusów), pieczonego mięsa (wołowego, wieprzowego, jagnięcego), warzyw. Daty ważności na opakowaniach żywności przechowywanej w stree 2-gwiazdkowej muszą być przestrzegane. Aby uniknąć zanieczyszczenia żywności, należy przestrzegać następujących zasad: – Otwieranie drzwi na długi czas może spowodować znaczny wzrost temperatury w komorach urządzenia. – Regularnie czyścić powierzchnie, które mogą wejść w kontakt z żywnością i dostępnymi systemami odwadniającymi. – Czyścić zbiorniki wody, jeśli nie były używane przez 48 godzin; przepłukać system wodny podłączony do źródła wody, jeśli woda nie była pobierana przez 5 dni. – Surowe mięso i ryby przechowywać w odpowiednich pojemnikach w lodówce, tak aby nie miały kontaktu z innymi produktami spożywczymi i aby nie kapało z nich na te produkty. – Dwugwiazdkowe komory mrożonej żywności są odpowiednie do przechowywania wstępnie zamrożonej żywności, przechowywania lub robienia lodów i kostek lodu. – Nie zamrażać świeżej żywności w komorach o klasie mrożenia jedno -, dwu - lub tr z ygwiazdkowej. – Jeśli urządzenie chłodnicze pozostanie puste przez dłuższy czas, należy je wyłączyć, rozmrozić, wyczyścić, osuszyć, a także zostawić otwarte5 drzwi, aby zapobiec rozwojowi pleśni wewnątrz urządzenia. INSTALACJA Urządzenie musi być przytrzymywane oraz montowane przez co najmniej dwie osoby – ryzyko obrażeń. Podczas wypakowywania i instalacji stosować rękawice ochronne - ryzyko skaleczenia. Instalacje, w tym instalacje wodne (jeżeli dotyczy), podłączenia elektryczne i wszelkie naprawy powinny być przeprowadzane przez wykwalikowanego technika. Nie naprawiać ani nie wymieniać żadnej części urządzenia jeśli nie jest to wyraźnie dozwolone w instrukcji obsługi. Nie należy pozwalać dzieciom zbliżać się do miejsca instalacji. Po rozpakowaniu urządzenia należy sprawdzić, czy nie zostało uszkodzone podczas transportu. W przypadku problemów, należy skontaktować się z najbliższym serwisem technicznym. Po zakończeniu instalacji, niepotrzebne elementy opakowania (plastik, elementy ze styropianu, itd.) należy przechowywać poza zasięgiem dzieci - ryzyko uduszenia. Przed przystąpieniem do jakichkolwiek czynności montażowych urządzenie należy odłączyć od zasilania elektrycznego – ryzyko porażenia prądem. Podczas instalacji dopilnować, aby urządzenie nie uszkodziło przewodu zasilającego - ryzyko pożaru lub porażenia prądem. Urządzenie można uruchomić dopiero po zakończeniu instalacji. Zachować ostrożność, aby nie uszkodzić podłogi (np. parkietu) podczas przemieszczania urządzenia. Urządzenie należy zainstalować na podłożu o odpowiedniej wytrzymałości i w miejscu odpowiednim do jego masy, rozmiarów i przeznaczenia. Ustawiając urządzenie odpowiednio, należy upewnić się, że nie znajduje się ono w pobliżu źródeł ciepła i że stoi stabilnie na podłodze, na wszystkich czterech nóżkach. Należy również sprawdzić za pomocą poziomnicy, czy jest ono dokładnie wypoziomowane. Przed włączeniem urządzenia należy odczekać co najmniej dwie godziny, aby obwód chłodzenia był w pełni efektywny. OSTRZEŻENIE: Ustawiając urządzenie, upewnić się, że przewód zasilania nie jest zablokowany lub uszkodzony. OSTRZEŻENIE: Aby uniknąć ryzyka związanego z brakiem stabilności, pozycjonowanie lub mocowanie urządzenia należy przeprowadzić zgodnie zinstrukcjami producenta. Nie wolno umieszczać chłodziarki w taki sposób, aby przewód metalowy kuchenki gazowej, rury kanalizacyjne lub przewody elektryczne stykały się z tylną ścianką chłodziarki (skraplaczem). Aby zapewnić odpowiednią wentylację, należy pozostawić trochę miejsca nad i po obu stronach urządzenia. Odległość pomiędzy tylną ścianką urządzenia a ścianą za urządzeniem powinna wynosić co najmniej 50 mm, aby uniknąć kontaktu z gorącą powierzchnią. Zmniejszenie tej odległości spowoduje zwiększenie zużycia energii przez produkt. Przed podłączeniem urządzenia do źródła zasilania należy odłączyć przewód zasilający od połączenia skraplacza.

ZASADY BEZPIECZNEGO PODŁĄCZENIA

ELEKTRYCZNEGO Musi istnieć możliwość odłączenia urządzenia od źródła zasilania przez wyjęcie wtyczki (jeśli wtyczka jest dostępna) lub za pomocą dostępnego przełącznika wielobiegunowego, zainstalowanego w przewodzie do gniazda zasilania zgodnie z obowiązującymi normami krajowymi; urządzenie musi także posiadać uziemienie zgodne zobowiązującymi normami krajowymi dotyczącymi sprzętu elektrycznego. Nie stosować przedłużaczy, rozdzielaczy ani adapterów. Po zakończeniu instalacji użytkownik nie powinien mieć dostępu do podzespołów elektrycznych urządzenia. Nie korzystać z urządzenia, będąc mokrym lub na boso. Nie uruchamiać urządzenia, jeżeli kabel zasilający lub wtyczka są uszkodzone, nie działa ono prawidłowo lub zostało uszkodzone bądź upuszczone. Jeśli przewód zasilający jest uszkodzony, ze względów bezpieczeństwa jego wymianę na identyczny należy zlecić przedstawicielowi producenta, serwisowi technicznemu lub innej wykwalikowanej osobie – ryzyko porażenia prądem. OSTRZEŻENIE: Nie umieszczać gniazdek ruchomych o kilku wejściach lub przenośnych źródeł energii z tyłu urządzenia.

CZYSZCZENIE I KONSERWACJA

OSTRZEŻENIE: Sprawdzić, czy urządzenie zostało wyłączone i odłączone od źródła zasilania przed przystąpieniem do czynności konserwacyjnych. Aby uniknąć ryzyka obrażeń ciała, należy używać rękawic ochronnych (ryzyko skaleczenia) i butów ochronnych (ryzyko stłuczenia) pamiętać o obsłudze przez dwie osoby (zmniejszenie obciążenia); w żadnym przypadku nie stosować urządzeń parowych do czyszczenia (ryzyko porażenia prądem).6 Niefachowe naprawy nieautoryzowane przez producenta mogą spowodować zagrożenie dla zdrowia i bezpieczeństwa, za które producent nie ponosi odpowiedzialności. Wszelkie wady lub uszkodzenia spowodowane nieprofesjonalnymi naprawami lub konserwacją nie są objęte gwarancją, której warunki są przedstawione w dokumencie dostarczonym wraz z urządzeniem. Do czyszczenia części z tworzyw sztucznych, drzwiczek wewnętrznych oraz wkładek lub uszczelek nie używać ostrych lub szorstkich środków czyszczących, takich jak spryskiwacze do szyb, środki czyszczące do szorowania, płyny łatwopalne, woski czyszczące, skoncentrowane detergenty, wybielacze lub środki czyszczące zawierające substancje ropopochodne. Nie używać papierowych ręczników, gąbek lub innych ostrych narzędzi do czyszczenia. Urządzenie chłodzące nie zostało przeznaczone do użytku w formie urządzenia wbudowanego. Drzwi i pokrywy urządzenia chłodniczego powinny być usunięte przed wyrzuceniem ich na wysypisko, aby uniknąć uwięzienia w nich dzieci lub zwierząt. Zalecane ustawienie:

• Komora chłodziarki: +4°C lub MED

• Komora zamrażarki: -18°C lub -20°C Aby zoptymalizować prędkość zamrażania i uzyskać dodatkową przestrzeń do przechowywania, z komory zamrażarki można wyjąć szuady i umieścić żywność bezpośrednio na dnie komory. Ilość świeżej żywności, którą można zamrozić wwyznaczonym czasie podana jest na tabliczce znamionowej. Limity załadunku żywności są zdeterminowane przez kosze, klapki, szuady, półki itd. Należy upewnić się, czy po załadowaniu można nadal korzystać z nich bez utrudnień. Aby uniknąć marnowania żywności, należy sprawdzić zalecane ustawienia i czas przechowywania produktów. Informacje te znaleźć można w instrukcji obsługi na stronie internetowej. Wypełnić 2/3 tacki na lód wodą i włożyć ją z powrotem do komory zamrażarki. Nigdy nie używać ostrych lub ostro zakończonych przedmiotów do wyjmowania lodu. Informacje o modelu można uzyskać przy pomocy QR-Code wskazanego na etykiecie energetycznej. Etykieta zawiera również identykator modelu, którego można użyć do znalezienia informacji na portalu z bazą danych https://eprel.ec.europa.eu. Zasady, standardową dokumentację, zamówienia części zamiennych oraz dodatkowe informacje o produkcie można znaleźć pod tym adresem: https : / / parts - selfservice . europeanappliances . c

UTYLIZACJA OPAKOWANIA Materiał, z którego zrobione jest opakowanie, w 100% nadaje się do recyklingu i jest oznaczony symbolem . Części opakowania nie należy wyrzucać, lecz zutylizować zgodnie z przepisami w zakresie usuwania odpadów, określonymi przez lokalne władze.

UTYLIZACJA URZĄDZEŃ AGD

Urządzenie zostało wykonane z materiałów nadających się do recyklingu lub do ponownego użycia. Urządzenie należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami. Aby uzyskać więcej informacji na temat utylizacji, odzyskiwania oraz recyklingu urządzeń AGD, należy skontaktować się z lokalnym urzędem, punktem skupu złomu lub sklepem, w którym zakupiono urządzenie. Urządzenie jest oznaczone zgodnie z dyrektywą Unii Europejskiej 2012/19/UE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego (WEEE) oraz z przepisami dotyczącymi sprzętu elektrycznego i elektronicznego z 2013 r. (w brzmieniu zmienionym). Właściwa utylizacja urządzenia pomoże zapobiec ewentualnym negatywnym skutkom dla środowiska oraz zdrowia ludzkiego. Symbol na urządzeniu lub w dołączonej do niego dokumentacji oznacza, że urządzenia nie wolno traktować jak zwykłego odpadu domowego. Należy je przekazać do punktu zajmującego się utylizacją i recyklingiem urządzeń elektrycznych i elektronicznych.

WSKAZÓWKI DOTYCZĄCE OSZCZĘDZANIA

ENERGII Zainstalować urządzenie w suchym, dobrze wentylowanym pomieszczeniu, z dala od źródeł ciepła (takich jak grzejnik, kuchenka itp.) oraz w miejscu niewystawionym na bezpośrednie światło słoneczne. Jeśli to konieczne, użyć płyty izolacyjnej. Aby zapewnić odpowiednią wentylację, postępować zgodnie zinstrukcją instalacji. Niedostateczna wentylacja z tyłu produktu zwiększa zużycie energii i zmniejsza efektywność chłodzenia. Częste otwieranie drzwiczek urządzenia może spowodować zwiększone zużycie energii. Na temperaturę wewnątrz urządzenia oraz na zużycie energii może wpływać temperatura otoczenia, jak również miejsce, w którym urządzenie jest ustawione. Czynniki te należy uwzględnić podczas ustawiania temperatury. Ograniczyć otwieranie drzwi do minimum. Rozmrażane potrawy umieszczać w chłodziarce. Zamrożone produkty dzięki swojej niskiej temperaturze będą chłodzić potrawy w chłodziarce. Potrawy i napoje należy pozostawić do ostygnięcia przed umieszczeniem ich w urządzeniu. Rozmieszczenie półek w chłodziarce nie ma wpływu na efektywność wykorzystania energii. Żywność powinna być umieszczona na półkach w taki sposób, aby zapewnić odpowiednią cyrkulację powietrza: potrawy nie powinny dotykać się nawzajem, należy również pozostawić trochę miejsca między produktami spożywczymi a tylną ścianką. Można zwiększyć pojemność przechowywania zamrożonej żywności, usuwając kosze i, jeżeli jest na wyposażeniu, półkę Stop Frost. Nie należy niepokoić się dźwiękami wydawanymi przez sprężarkę, ponieważ są to normalne odgłosy pracy.7 Cechy produktu

• Elektroniczne sterowanie temperaturą

• Drzwiczki z możliwością zmiany kierunku otwierania Nazwa części: Nie Opis 1 Termostat 2 Szklane półki w chłodziarce 3 Pokrywa szuady na owoce i warzywa 4 Pojemnik na owoce i warzywa 5 Taca z szuadami 6 Zamarznięte szuady 7 Nóżki regulacyjne 8 Ramki do butelek Opcje produktu przedstawione w niniejszej instrukcji mogą nie być w pełni zgodne z chłodziarką. Szczegóły są zgodne z pozycją materiałową. Przygotowanie do użycia Miejsce montażu:

Wybrane miejsce montażu chłodziarki powinno być dobrze wentylowane i nie powinno być narażone na kontakt z gorącym powie- trzem. Proszę nie umieszczać chłodziarki w pobliżu źródeł ciepła, takich jak kuchenka, bojler i unikać jej bezpośredniego nasłonecz- nienia, co zagwarantuje efekt chłodzenia przy jednoczesnym oszczędzaniu energii. Nie umieszczać chłodziarki w wilgotnym miej- scu, aby zapobiec jej rdzewieniu i upływowi prądu. Wynik podzielenia ilości czynnika chłodniczego chłodziarki przez całkowitą powierzchnię pomieszczenia, w którym chłodziarka jest zamontowana, powinien być mniejszy niż 8 g/m³. Uwaga: Ilość czynnika chłodniczego zastosowanego w chłodziarce można znaleźć na tabliczce znamionowej.

2. Przestrzeń rozpraszania ciepła

Podczas pracy chłodziarka oddaje ciepło do otoczenia. W związku z tym należy zachować co najmniej 30 mm wolnej przestrzeni u góry, ponad 100 mm po obu stronach i ponad 50 mm z tyłu chłodziarki (zapobiega to również przyciśnięciu przewodu zasilają- cego przez ścianę i tył chłodziarki). Wymiary w mm: W D H A B C (°) E F 540 550 1760 910 1055 130±5 50 100 Rys. 1 Rys. 2 Uwaga: rysunek 1, rysunek 2 przedstawiają jedynie schemat zapotrzebowania na przestrzeń produktu.

Umieścić chłodziarkę na twardym i płaskim podłożu (podłodze), aby zapewnić jej stabilność, w przeciwnym razie będzie ona źró- dłem wibracji i hałasu. Jeśli chłodziarka jest umieszczona na takich materiałach podłogowych jak dywan, mata słomiana, polichlo- rek winylu, pod chłodziarką należy zastosować masywne płytki, aby zapobiec zmianie koloru z powodu rozpraszania ciepła. Wokół urządzenia lub w konstrukcji wbudowanej należy zapewnić niezakłóconą wentylację.8 Przygotowanie do użycia

1. Czas bezczynności

Po prawidłowym zamontowaniu i wyczyszczeniu chłodziarki nie należy jej od razu włączać. Upewnić się, że chłodziarka została włączona po ponad 1 godzinie bezczynności, aby zapewnić jej normalne działanie.

Sprawdzić części akcesoriów wewnątrz chłodziarki i wytrzeć wnętrze miękką ściereczką.

3. Włączanie zasilania

Włożyć wtyczkę do stabilnego gniazdka, aby uruchomić sprężarkę. Po upływie 1 godziny otworzyć drzwiczki zamrażarki, jeśli temperatura wewnątrz komory zamrażarki wyraźnie spadnie, oznacza to, że system chłodzący działa prawidłowo.

4. Przechowywanie artykułów spożywczych

Po pewnym czasie pracy chłodziarki, jej temperatura wewnętrzna będzie automatycznie regulowana zgodnie z ustawieniami tem- peratury dokonanymi przez użytkownika. Po całkowitym schłodzeniu chłodziarki, włożyć żywność, która zwykle potrzebuje 2~3 godzin do całkowitego schłodzenia. Latem, gdy temperatura jest wysoka, pełne schłodzenie żywności zajmuje ponad 4 godziny (proszę starać się otwierać drzwi chłodziarki jak najrzadziej, zanim temperatura wewnętrzna ulegnie obniżeniu). Jeśli chłodziarka jest zamontowana w miejscu narażonym na wilgoć, sprawdzić, czy przewód uziemiający i wyłącznik różnicowoprądowy działają prawidłowo. Jeśli w wyniku kontaktu chłodziarki ze ścianą słychać wibracje lub jeśli ściana czernieje w wyniku konwekcji powietrza wokół sprężarki, należy odsunąć chłodziarkę od ściany. Ustawienie chłodziarki może powodować zakłócenia lub zakłócenia obrazu w znajdujących się w pobliżu telefonach komórkowych, telefonach stacjonarnych, odbiornikach radiowych i telewizyjnych, dlatego w takim przypadku należy trzymać chłodziarkę jak najdalej. Funkcje Ustawianie temperatury: Temperatura chłodziarki jest sterowana za pomocą panelu sterowania zamontowanego w komorze chłodziarki.

• Ustawienia temperatury chłodziarki są następujące:: 5→4→3→2→1→PUSH&GO→5, NAJZIMNIEJSZE

Gdy użytkownik potrzebuje niższej temperatury.

3 Podczas normalnego użytkowania.

Gdy użytkownik nie potrzebuje niższej temperatury.

• Tryb "3" jest zalecany, a tryb "5" nie jest zalecany, aby uniknąć zamrożenia żywności

• Funkcję "PUSH&GO" można ustawić w celu szybkiego chłodzenia lub zamrażania żywności. Funkcja PUSH&GO wyłączy się automatycznie po 26 godzinach lub zostanie wyłączona ręcznie. Uwaga: Jeśli kontrolka „5” lub „3” lub „1” zacznie migać, oznacza to, że chłodziarka uległa awarii. Prosimy o jak najszybszy kon- takt z personelem posprzedażowym w celu uzyskania serwisu na miejscu. Instrukcje dotyczące przechowywania żywności Środki ostrożności dotyczące użytkowania

• Urządzenie może nie działać stabilnie (istnieje możliwość rozmrożenia lub zbyt wysokiej temperatury w komorze na mrożon- ki), gdy jest ustawione przez dłuższy czas poniżej dolnej granicy zakresu temperatur, do którego chłodziarka została zaprojek- towana

• Informacje o typie klimatycznym urządzenia znajdują się na tabliczce znamionowej.

• Na temperaturę wewnętrzną mogą mieć wpływ takie czynniki, jak umieszczenie urządzenia chłodzącego, temperatura otocze- nia, częstotliwość otwierania drzwi itp. i w razie potrzeby należy umieścić ostrzeżenie, że ustawienie dowolnego urządzenia do kontroli temperatury może wymagać zmiany w celu uwzględnienia tych czynników.

• Napoje musujące nie powinny być przechowywane w komorze zamrażarki lub komorze niskich temperatur, a niektóre produk- ty, takie jak lody wodne, nie powinny być spożywane w zbyt niskiej temperaturze. Miejsce przechowywania artykułów spożywczych Ze względu na cyrkulację zimnego powietrza w chłodziarce, temperatura w każdym obszarze chłodziarki jest inna, dlatego różne rodzaje żywności powinny być umieszczane w różnych obszarach. Komora na świeżą żywność jest odpowiednia do przechowy- wania żywności, której nie trzeba zamrażać, gotowanej żywności, piwa, jajek, niektórych przypraw wymagających przechowywa- nia w niskiej temperaturze, mleka, soków owocowych itp. Pojemnik na warzywa i owoce nadaje się do przechowywania warzyw, owoców itp. Komora zamrażarki nadaje się do przechowywania lodów, mrożonek i żywności, która ma być przechowywana przez długi czas. Korzystanie z komory na świeżą żywność Ustawić temperaturę w komorze do przechowywania świeżej żywności pomiędzy 2°C ~ 8°C i przechowywać w niej żywność przeznaczoną do krótkotrwałego przechowywania lub do spożycia w dowolnym momencie. Półka lodówki: Podczas wyjmowania półki należy ją najpierw podnieść, a następnie wyciągnąć; a podczas montażu półki należy ją umieścić na miejscu przed opuszczeniem. (W przypadku półki dwuczęściowej należy przesunąć pierwszą część do tyłu, a następnie wyciągnąć drugą część). Tylny brzeg półki należy trzymać skierowany ku górze, aby zapobiec kontaktowi żywności ze9 ścianką obudowy. Podczas wyjmowania lub wkładania półki należy trzymać ją mocno i obchodzić się z nią ostrożnie, aby uniknąć uszkodzeń. Pojemnik na owoce i warzywa: Wyciągnąć pojemnik na owoce i warzywa, aby uzyskać dostęp do żywności. Po użyciu lub wyczyszczeniu płyty pokrywy pojemnika na owoce i warzywa, upewnić się, że została ona założona z powrotem na pojemnik na owoce i warzywa, aby nie wpływać na temperaturę wewnętrzną pojemnika na owoce i warzywa. Korzystanie z kostkarki do lodu Umieścić kostkarkę do lodu w górnym położeniu komory zamrażarki, tak aby jak najszybciej wytworzyć lód. Środki ostrożności dotyczące przechowywania żywności Przed umieszczeniem żywności w chłodziarce należy ją wyczyścić i wytrzeć do sucha. Przed włożeniem żywności do chłodziar- ki zaleca się jej szczelne zamknięcie, aby z jednej strony zapobiec parowaniu wody, co pozwoli zachować świeżość owoców i warzyw, a z drugiej strony zapobiegnie powstawaniu nieprzyjemnego zapachu. Nie należy wkładać do chłodziarki zbyt wielu lub zbyt ciężkich produktów spożywczych. Proszę zachować wystarczającą od- ległość między produktami spożywczymi; jeśli będą zbyt blisko siebie, przepływ zimnego powietrza zostanie zablokowany, co wpłynie na skuteczność chłodzenia. Nie należy przechowywać nadmiernej ilości lub zbyt dużej wagi żywności, aby uniknąć wgniecenia półki. Podczas przechowywania żywności należy zachować odstęp od wewnętrznej ścianki; i nie umieszczać żywno- ści zawierającej dużo wody zbyt blisko tylnej ścianki lodówki, aby nie zamarzła na wewnętrznej ściance. Przechowywanie żywności z podziałem na kategorie: Żywność powinna być przechowywana według kategorii, przy czym żyw- ność, która jest spożywana codziennie, powinna być umieszczona z przodu półki, aby można było skrócić czas otwarcia drzwi i uniknąć psucia się żywności z powodu upływu terminu ważności. Wskazówki dotyczące oszczędzania energii: Przed włożeniem gorącej potrawy do chłodziarki należy pozwolić jej ostygnąć do temperatury pokojowej. Zamrożoną żywność należy umieścić w komorze na świeżą żywność w celu rozmrożenia, wykorzystując niską temperaturę zamrożonej żywności do schłodzenia świeżej żywności, oszczędzając w ten sposób energię. Przechowywanie owoców i warzyw W przypadku urządzeń chłodniczych z komorą chłodziarki należy umieścić informację, że niektóre rodzaje świeżych warzyw i owoców są wrażliwe na zimno i dlatego nie nadają się do przechowywania w tego rodzaju komorze. Korzystanie z komory do przechowywania mrożonek Temperatura zamrażarki jest utrzymywana na poziomie poniżej -18°C i zaleca się przechowywanie żywności w celu jej długotrwa- łego przechowywania w komorze zamrażarki, przy czym należy przestrzegać czasu przechowywania podanego na opakowaniu żywności. Szuady zamrażarki służą do przechowywania żywności, która wymaga zamrożenia. Ryby i mięso w dużych kawałkach należy pokroić na małe kawałki i zapakować w torebki do przechowywania świeżości, zanim zostaną równomiernie rozmieszczone w szuadach zamrażarki.

• Przed włożeniem gorących produktów do zamrażarki należy odczekać, aż ostygną do temperatury pokojowej.

• Nie należy umieszczać szklanego pojemnika z płynem lub płynu w puszce, który jest szczelnie zamknięty w komorze zamra- żarki, aby uniknąć pęknięcia spowodowanego rozszerzeniem objętości po zamrożeniu płynu.

• Podzielić jedzenie na odpowiednio małe porcje

• Najlepiej zapakować żywność przed zamrożeniem, a torebka do pakowania powinna być sucha, na wypadek gdyby torebki zostały zamrożone razem. Żywność powinna być zapakowana lub przykryta odpowiednimi materiałami, które są twarde, bez smaku, nieprzepuszczalne dla powietrza i wody, nietoksyczne i wolne od zanieczyszczeń, aby uniknąć wzajemnego zanie- czyszczenia i przenoszenia zapachu. Wskazówki dotyczące zakupów mrożonek

1. Kupując mrożonki, należy zapoznać się ze wskazówkami dotyczącymi przechowywania na opakowaniu. Każdą mrożonkę

będzie można przechowywać przez okres wskazany w klasykacji za pomocą gwiazdek. Zazwyczaj jest to okres podany jako „Najlepiej spożyć przed×”, znajdujący się z przodu opakowania.

2. Sprawdzić temperaturę w szafce z mrożonkami w sklepie, w którym dokonuje się zakupu mrożonek.

3. Upewnić się, że opakowanie mrożonek jest w idealnym stanie.

4. Produkty mrożone należy zawsze kupować jako ostatnie podczas zakupów lub wizyty w supermarkecie.

5. Podczas zakupów i w drodze powrotnej do domu należy przechowywać mrożonki razem, ponieważ dzięki temu żywność

będzie chłodniejsza.

6. Nie kupować mrożonek, jeśli nie można ich od razu zamrozić. W większości supermarketów i sklepów z narzędziami można

kupić specjalne izolowane torby. Dzięki nim mrożonki dłużej pozostają zimne.

7. W przypadku niektórych produktów rozmrażanie przed gotowaniem nie jest konieczne. Warzywa i makaron można dodawać

bezpośrednio do wrzącej wody lub gotować na parze. Zamrożone sosy i zupy można umieścić w rondlu i delikatnie podgrzać do rozmrożenia. 8. Należy używać żywności wysokiej jakości i przenosić ją jak najrzadziej. Gdy żywność jest zamrażana w małych ilościach, jej zamrożenie i rozmrożenie trwa krócej.

9. Oszacować ilość żywności do zamrożenia. W przypadku zamrażania dużych ilości świeżej żywności należy ustawić pokrętło

regulacji temperatury w trybie niskim, z obniżeniem temperatury zamrażarki. Dzięki temu żywność można szybko zamrozić, zachowując jej świeżość. Wskazówki dotyczące specjalnych potrzeb Przenoszenie chłodziarki/zamrażarki

• Umiejscowienie Nie należy umieszczać chłodziarki/zamrażarki w pobliżu źródeł ciepła, np. kuchenki, bojlera lub kaloryfera. Należy unikać bezpo- średniego nasłonecznienia w budynkach lub na tarasach słonecznych.

• Poziomowanie Chłodziarko-zamrażarkę należy wypoziomować za pomocą przednich nóżek poziomujących. Jeśli uszczelka drzwi chłodziarki/ zamrażarki nie zostanie wypoziomowana, wpłynie to negatywnie na skuteczność uszczelnienia drzwi, a nawet może doprowadzić do awarii chłodziarki/zamrażarki. Po ustawieniu chłodziarki/zamrażarki w odpowiednim miejscu należy odczekać 4 godziny przed jej użyciem, aby umożliwić osadzenie się czynnika chłodniczego.

• Instalacja Nie wolno zakrywać ani blokować otworów wentylacyjnych lub kratek urządzenia.10 Podczas dłuższej nieobecności

• Jeśli urządzenie nie będzie używane przez kilka miesięcy, należy je najpierw wyłączyć, a następnie wyjąć wtyczkę z gniazdka ściennego.

• Wyjąć wszystkie produkty spożywcze.

• Dokładnie wyczyścić i osuszyć wnętrze. Aby zapobiec powstawaniu nieprzyjemnych zapachów i pleśni, należy pozostawić uchylone drzwi: zablokować je lub w razie potrzeby usunąć drzwiczki.

• Czyszczone urządzenie należy przechowywać w suchym, wentylowanym miejscu, z dala od źródeł ciepła, ustawiając je w sposób płynny i nie kładąc na nim ciężkich przedmiotów.

• Urządzenie nie powinno być dostępne dla dzieci. Konserwacja i czyszczenie Przed czyszczeniem należy odłączyć wtyczkę zasilania; Nie wolno podłączać ani odłączać wtyczki mokrą ręką, ponieważ grozi to porażeniem prądem elektrycznym i obrażeniami ciała. Nie wylewać wody bezpośrednio na chłodziar- kę, aby uniknąć rdzy, upływu prądu i wypadków. Nie wkładać rąk do dolnej części chłodziarki, ponieważ można zostać zadrapanym przez ostre metalowe rogi. Czyszczenie wnętrza i powierzchni zewnętrznych Pozostałości żywności w chłodziarce mogą powodować nieprzyjemny zapach, dlatego chłodziarkę należy regularnie czyścić. Komorę na świeżą żywność czyści się zazwyczaj raz w miesiącu. Wyjąć wszystkie półki, pojemnik na owoce i warzywa, stojaki na butelki, pokrywę, szuady itp. i wyczyścić je miękkim ręcznikiem lub gąbką zamoczoną w ciepłej wodzie lub neutralnym detergencie. Należy często usuwać kurz nagromadzony na tylnym panelu i płytach bocznych chłodziarki. Po użyciu detergentu należy spłukać urządzenie czystą wodą, a następnie wytrzeć je do sucha. Do czyszczenia powierzchni obudowy, uszczelek drzwi, plastikowych elementów dekoracyjnych itp. nie należy uży- wać szczotek z włosiem, szczotek z drutu stalowego, detergentów, mydła w proszku, detergentów alkalicznych, benze- nu, benzyny, kwasów, gorącej wody i innych żrących lub rozpuszczalnych przedmiotów, aby uniknąć ich uszkodzenia. Ostrożnie wytrzeć do sucha uszczelkę drzwi, oczyścić rowek za pomocą drewnianej pałeczki owiniętej bawełnianym sznurkiem. Po oczyszczeniu, proszę najpierw przymocować cztery rogi uszczelki drzwi, a następnie osadzić ją segment po segmencie w rowku drzwi. Przerwa w zasilaniu lub awaria systemu chłodzenia

• W przypadku dłuższej przerwy w pracy urządzenia chłodzącego (np. przerwa w zasilaniu lub awaria systemu chłodziarki) należy zabezpieczyć zamrożoną żywność.

• Proszę starać się otwierać drzwi chłodziarki jak najrzadziej, w ten sposób żywność może być bezpiecznie i świeżo przecho- wywana przez wiele godzin, nawet w upalne lato.

• W przypadku otrzymania powiadomienia o przerwie w dostawie prądu z wyprzedzeniem: 1) Ustawić pokrętło termostatu na tryb wysoki z godzinnym wyprzedzeniem, aby żywność została w pełni zamrożona (nie prze- chowywać nowej żywności w tym czasie!). Przywrócić tryb temperatury do pierwotnego ustawienia, gdy zasilanie powróci do normalnego stanu w odpowiednim czasie.

2) Można również przygotować lód w wodoszczelnym pojemniku i umieścić go w górnej części zamrażarki, aby wydłużyć czas

przechowywania świeżej żywności. Uwaga: Po rozpoczęciu korzystania z chłodziarki należy używać jej w sposób ciągły; w normalnych okoliczno- ściach nie należy przerywać korzystania z niej, aby nie wpłynąć na jej żywotność. Rozmrażanie Po pewnym czasie użytkowania na wewnętrznej ściance komory zamrażarki (lub parownika) utworzy się cienka warstwa szronu, która może mieć wpływ na działanie chłodziarki, jeśli jej grubość przekroczy 5 mm. W takim przypadku należy delikatnie zeskro- bać szron za pomocą skrobaczki do lodu, a nie za pomocą metalowych lub ostrych narzędzi. Szron należy usuwać co około 3 miesiące, a jeśli normalne korzystanie z szuad i normalny dostęp do żywności są zakłócone przez szron, należy upewnić się, że szron zostanie usunięty w odpowiednim czasie. Postępować zgodnie z poniższymi krokami, aby usunąć szron: 1. Wyjąć zamrożoną żywność, wyłączyć zasilanie sieciowe, otworzyć drzwiczki chłodziarki i delikatnie usunąć szron z wewnętrznej ścianki za pomocą skrobaczki do lodu. Aby przyspieszyć proces rozmrażania, zaleca się umieszczenie miski z gorącą wodą wewnątrz chłodziarki/zamrażarki, a gdy lód się obluzuje, użyć skrobaczki do lodu, aby go zeskrobać, a następnie wyjąć go.

2. Po rozmrożeniu wyczyścić chłodziarkę/zamrażarkę wewnątrz i włączyć zasilanie.

Wymiana lampki Do oświetlenia lodówki wykorzystywana jest lampka LED, która charakteryzuje się niskim zużyciem energii i długą żywotnością. W przypadku jakichkolwiek nieprawidłowości, proszę skontaktować się z personelem posprzedażowym w celu odwiedzenia ser- wisu. Lampy mogą być wymienione tylko przez producenta, wraz z częścią urządzenia. Typ lampy: Światło LED. Poziom efektywności energetycznej: NIE DOTYCZY Kontrola bezpieczeństwa po konserwacji Czy przewód zasilający jest uszkodzony? Czy wtyczka zasilania jest dobrze włożona do gniazda? Czy wtyczka zasilania jest nadmiernie przegrzana? Uwaga: W przypadku uszkodzenia lub zabrudzenia przewodu zasilającego i wtyczek przez kurz może dojść do porażenia prądem elektrycznym lub pożaru. Jeśli wystąpią jakiekolwiek nieprawidłowości, należy odłączyć wtyczkę zasi- lania i skontaktować się ze sprzedawcą.11 Prosta analiza i eliminacja błędów W odniesieniu do poniższych drobnych usterek, nie każda awaria musi być usuwana przez personel serwisu technicznego; moż- na spróbować rozwiązać problem samemu. Przypadek Kontrola Rozwiązania

• Całkowity brak chłodzenia • Czy wtyczka zasilania jest wyciągnięta z gniazdka?

• Czy wyłączniki i bezpieczniki są uszko- dzone?

• Brak prądu lub awaria przewodu?

• Gdzie jest zamontowana chłodziarka? Czy jest umieszczona na balkonach, w ga- rażach, pomieszczeniach magazynowych i innych miejscach, w których temperatura otoczenia wynosi poniżej 10°C?

• Otwarcie drzwiczek i sprawdzenie, czy lampka się świeci.

• Brak prądu lub awaria przewodu?

• Chłodziarkę należy zamontować w miej- scu, które jest chronione, a temperatura otoczenia wynosi powyżej 10°C. Jeśli chłodziarka zostanie zamontowana w zbyt niskiej temperaturze, wewnętrzny system chłodzenia może nie działać prawidłowo.

• •Nienormalny hałas • Czy chłodziarka jest stabilna

• Czy chłodziarka dochodzi do ściany?

• Regulacja nóżek regulacyjnych chłodziarki.

• •Niska wydajność chłodze- nia

• Czy wkładana jest gorąca żywność lub zbyt dużo żywności?

• Czy drzwi są często otwierane?

• Bezpośrednie światło słoneczne lub w pobliżu piecyka lub kuchenki?

• Czy jest dobra wentylacja?

• Zbyt wysoka temperatura?

• Wkładanie żywności do chłodziarki, gdy gorąca żywność stygnie.

• Sprawdzanie i zamykanie drzwi.

• Odsunięcie chłodziarki od źródła ciepła.

• Usuwanie odległości w celu utrzymania dobrej wentylacji.

• Ustawienie na odpowiednią temperaturę.

• Dziwny zapach w chłodziar-

• Czy potrzebne jest czyszczenie chłodziarki?

• Czy pakowana jest żywność o silnym smaku?

• Wyrzucanie zepsutego jedzenia.

• Czyszczenie chłodziarki.

• Pakowanie żywności o silnych smakach. Uwaga: Jeśli powyższe opisy nie pozwalają na usunięcie usterki, proszę nie demontować i nie naprawiać urządzenia samodzielnie. Naprawy wykonywane przez niedoświadczone osoby mogą spowodować obrażenia ciała lub poważne usterki. Należy skontaktować się z lokalnym sklepem, w którym dokonano zakupu. Ten produkt powinien być serwisowany przez autory- zowanego technika i należy używać wyłącznie oryginalnych części zamiennych. Gdy urządzenie nie jest używane przez dłuższy czas, należy odłączyć je od zasilania elektrycznego, wyjąć wszystkie produkty spożywcze i wyczyścić urządzenie, pozostawiając uchylone drzwiczki, aby zapobiec powstawaniu nieprzyjemnych zapachów. Certykaty Informacje dotyczące elektryczności To urządzenie elektryczne musi być uziemione. Ten produkt jest wyposażony we wtyczkę, która jest odpowiednia dla wszystkich domów wyposażonych w gniazda zgodne z aktualnymi specykacjami Jeśli zamontowana wtyczka nie jest odpowiednia dla gniazdka, należy ją odciąć i bezpiecznie zutylizować. Aby uniknąć ryzyka porażenia prądem, proszę nie wkładać wyrzuconej wtyczki do gniazdka. Ten produkt jest zgodny z dyrektywami EWG. Instrukcje bezpiecznego odzyskiwania Usuwanie odpadów Stare urządzenia wciąż mają pewną dodatkową wartość. Przyjazne dla środowiska podejście zapewni, że cenne surowce zosta- ną poddane recyklingowi. Czynniki chłodzące stosowane w urządzeniach i materiałach izolacyjnych wymagają specjalnych procedur postępowania. Przed przystąpieniem do obsługi należy upewnić się, że tył urządzenia nie jest uszkodzony. Aktualne informacje na temat możliwości utylizacji starych urządzeń i opakowań po nich można uzyskać w lokalnych urzędach. Prawidłowa utylizacja tego produktu To oznaczenie wskazuje, że tego produktu nie należy wyrzucać razem z innymi odpadami z gospodarstw domowych w całej UE. Aby zapobiec możliwym szkodom dla środowiska lub zdrowia ludzkiego wynikającym z niekontrolowanego usuwania odpadów, należy poddawać je recyklingowi w sposób odpowiedzialny, aby promować zrównoważone ponowne wykorzystanie zasobów materialnych. Aby zwrócić używane urządzenie, należy skorzystać z systemów zwrotu i odbioru lub skontaktować się ze sprzedawcą, u którego produkt został zakupiony. Może on przekazać ten produkt do bezpiecznego dla środowiska recyklingu.12 Ostrzeżenia dotyczące utylizacji Czynnik chłodniczy i spieniony cyklopentan używane w chłodziarce są łatwopalne. W związku z tym, gdy chłodziarka jest podda- wana utylizacji, powinna być przechowywana z dala od źródeł ognia i poddana recyklingowi przez specjalną rmę posiadającą odpowiednie kwalikacje, a nie utylizowana przez spalanie, aby zapobiec szkodom dla środowiska lub innym szkodom. Gdy chłodziarka jest utylizowana, zdemontować drzwi i usunąć uszczelkę drzwi i półki; umieścić drzwi i półki w odpowiednim miejscu, aby zapobiec uwięzieniu dziecka. Przekładanie drzwi na przeciwną stronę

1. Upewnić się, że chłodziarka jest odłączona od zasilania.

2. Podważyć i zdjąć osłonę zawiasu, wykręcić trzy śruby mo-

cujące górny zawias do drzwi, a następnie zdjąć zawias. Pokrywa zawiasu Śruby Górny zawias

3. Wymontować drzwiczki komory chłodziarki z obudowy.

4. Wykręcić dwa wkręty mocujące środkowy zawias.

Śruby Zawias środkowy Drzwiczki komory chłodziarki

5. Wymontować drzwiczki komory zamrażarki.

6. Wymontować nóżkę poziomującą z lewej strony obudowy i

odłożyć ją na bok do późniejszego montażu. Stopka poziomująca

7. Odkręcić wkręty mocujące dolny zawias do prawej strony

obudowy, a następnie wymontować zawias. Dolny zawias Śruby

8. Wymontować podkładkę i nakrętkę mocujące wałek sworz-

nia do prawego otworu w dolnym zawiasie, a następnie wyjąć wałek. Wałek sworznia

9. Wprowadzić wałek sworznia do lewego otworu w dolnym

zawiasie, a następnie zamocować wałek za pomocą pod- kładki i nakrętki. Wałek sworznia

10. Zamontować dolny zawias po lewej stronie obudowy.

11. Zamontować zdemontowaną nóżkę poziomującą po prawej

12. Odkręcić śrubę mocującą ogranicznik drzwiczek z prawej

dolnej strony drzwiczek komory zamrażarki, a następnie wyjąć ogranicznik drzwiczek i zamontować go z lewej dolnej strony. Drzwiczki zamrażarki Ogranicznik drzwi

13. Zamontować drzwiczki komory zamrażarki.

14. Przesunąć tuleję drzwi z prawej górnej strony drzwiczek

zamrażarki na lewą górną stronę drzwiczek. A następnie przesunąć pokrywę lewego otworu na prawą stronę. Tuleja drzwi- czek Pokrywa otworu

15. Zdemontować zaślepkę środkowego otworu na śrubę za-

wiasu po lewej stronie obudowy, a następnie zamontować ją w otworach na śruby po prawej stronie obudowy. Zaślepka otworu na śrubę

16. Zamontować środkowy zawias po lewej stronie za pomocą

dwóch wykręconych wcześniej śrub. Drzwiczki komory zamrażarki Zawias środkowy Tuleja drzwiczek Śruby

17. Wykręcić śrubę mocującą ogranicznik drzwiczek z prawej

dolnej części drzwiczek komory chłodziarki, a następnie wyjąć ogranicznik drzwiczek i zamontować go z lewej dolnej strony.13 Drzwiczki chłodziarki Ogranicznik drzwi

18. Zamontować drzwiczki komory chłodziarki.

19. Przesunąć tuleję drzwi z prawej górnej strony drzwiczek

chłodziarki na lewą górną stronę drzwiczek. A następnie przesunąć pokrywę lewego otworu na prawą stronę. Pokrywa otworu Tuleja drzwiczek

20. Zdjąć pokrywę otworu z lewej górnej strony. (W przypad-

ku produktów z kwadratowym otworem po prawej stronie chłodziarki, należy również zdjąć osłonę otworu i śruby znajdujące się w małej torebce z akcesoriami i zamocować je w prawym górnym rogu). Pokrywa otworu na śrubę zawiasu Śruby Pokrywa otworu

21. Przymocować górny zawias do lewego górnego rogu

obudowy za pomocą trzech wykręconych wcześniej śrub. Przed dokręceniem śrub górnego zawiasu, proszę upewnić się, że górna część drzwiczek jest wypoziomowana wzglę- dem obudowy, a gumowa uszczelka dobrze przylega.

22. Zamontować osłonę zawiasu na zawiasie w lewym górnym

rogu obudowy. Śruby Pokrywa zawiasu Górny zawias
