INSTRUKCJA OBSŁUGI HTTWIN 550 Hillvert

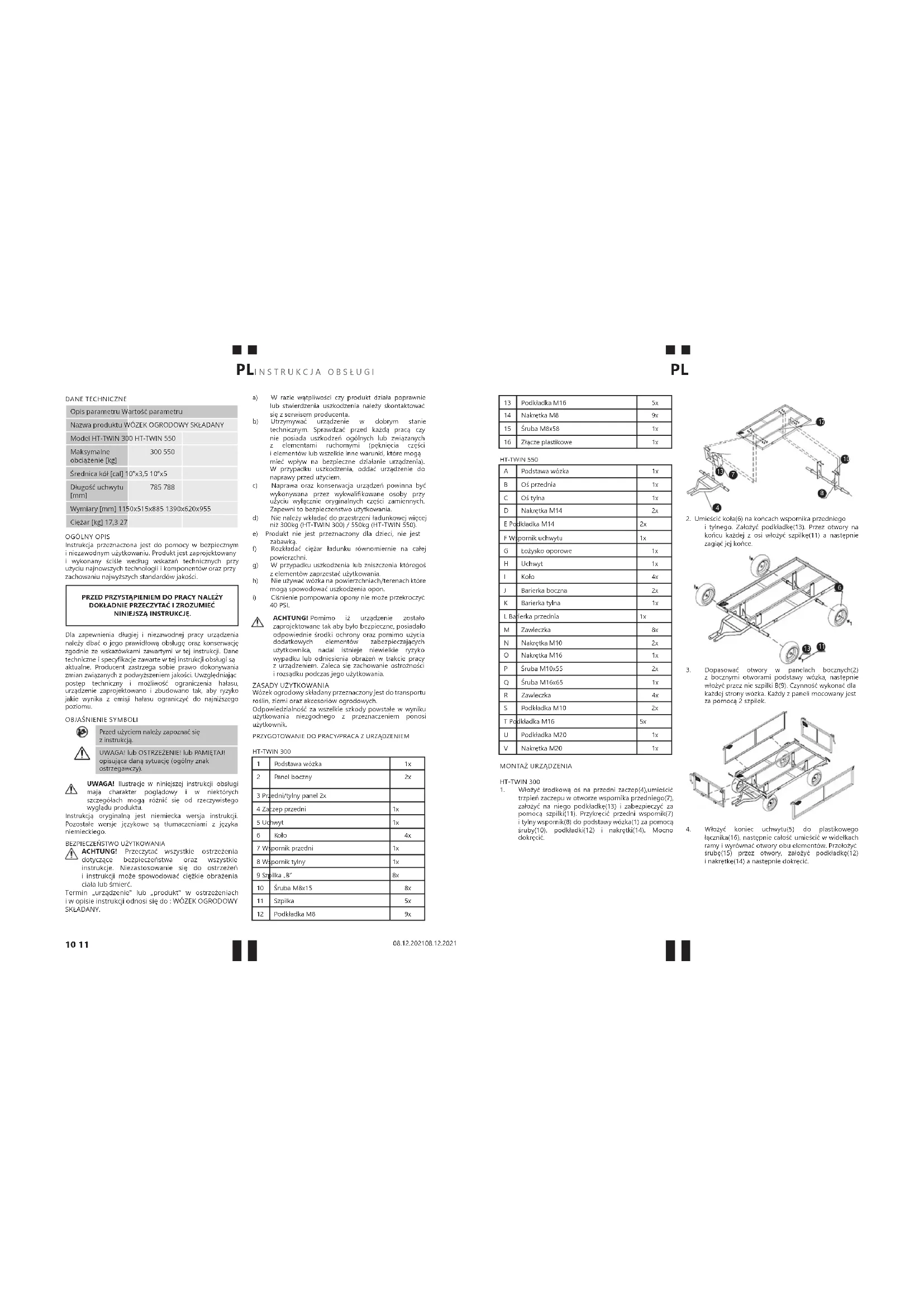

Opis parametru Wartość parametru Nazwa produktu WÓZEK OGRODOWY SKŁADANY Model HT-TWIN 300 HT-TWIN 550 Maksymalne obciążenie [kg]

Średnica kół [cal] 10”x3,5 10”x5 Długość uchwytu [mm]

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości. Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specykacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Wózek ogrodowy składany przeznaczony jest do transportu roślin, ziemi oraz akcesoriów ogrodowych. Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu. ACHTUNG! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania. Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego. PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY

DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ

NINIEJSZĄ INSTRUKCJĘ. Przed użyciem należy zapoznać się z instrukcją. UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy). Termin „urządzenie” lub „produkt” w ostrzeżeniach iwopisie instrukcji odnosi się do : WÓZEK OGRODOWY SKŁADANY.

HT-TWIN 300 ACHTUNG! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować ciężkie obrażenia ciała lub śmierć. a) W razie wątpliwości czy produkt działa poprawnie lub stwierdzenia uszkodzenia należy skontaktować się z serwisem producenta. b) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem. c) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania. d) Nie należy wkładać do przestrzeni ładunkowej więcej niż 300kg (HT-TWIN 300) / 550kg (HT-TWIN 550). e) Produkt nie jest przeznaczony dla dzieci, nie jest zabawką. f) Rozkładać ciężar ładunku równomiernie na całej powierzchni. g) W przypadku uszkodzenia lub zniszczenia któregoś z elementów zaprzestać użytkowania. h) Nie używać wózka na powierzchniach/terenach które mogą spowodować uszkodzenia opon.

i) Ciśnienie pompowania opony nie może przekroczyć

40 PSI. 1 Podstawa wózka 1x 2 Panel boczny 2x 3 Przedni/tylny panel 2x 4 Zaczep przedni 1x 5 Uchwyt 1x 6 Koło 4x 7 Wspornik przedni 1x 8 Wspornik tylny 1x 9 Szpilka „B” 8x 10 Śruba M8x15 8x 11 Szpilka 5x 12 Podkładka M8 9x 13 Podkładka M16 5x 14 Nakrętka M8 9x 15 Śruba M8x58 1x 16 Złącze plastikowe 1x A Podstawa wózka 1x B Oś przednia 1x C Oś tylna 1x D Nakrętka M14 2x E Podkładka M14 2x F Wspornik uchwytu 1x G Łożysko oporowe 1x H Uchwyt 1x I Koło 4x J Barierka boczna 2x K Barierka tylna 1x L Barierka przednia 1x M Zawleczka 8x N Nakrętka M10 2x O Nakrętka M16 1x P Śruba M10x55 2x Q Śruba M16x65 1x R Zawleczka 4x S Podkładka M10 2x T Podkładka M16 5x U Podkładka M20 1x V Nakrętka M20 1x HT-TWIN 550

1. Włożyć środkową oś na przedni zaczep(4),umieścić

trzpień zaczepu w otworze wspornika przedniego(7), założyć na niego podkładkę(13) i zabezpieczyć za pomocą szpilki(11). Przykręcić przedni wspornik(7) i tylny wspornik(8) do podstawy wózka(1) za pomocą śruby(10), podkładki(12) i nakrętki(14). Mocno dokręcić.

2. Umieścić koła(6) na końcach wspornika przedniego

i tylnego. Założyć podkładkę(13). Przez otwory na końcu każdej z osi włożyć szpilkę(11) a następnie zagiąć jej końce.

3. Dopasować otwory w panelach bocznych(2)

z bocznymi otworami podstawy wózka, następnie włożyć przez nie szpilki B(9). Czynność wykonać dla każdej strony wózka. Każdy z paneli mocowany jest za pomocą 2 szpilek.

4. Włożyć koniec uchwytu(5) do plastikowego

łącznika(16), następnie całość umieścić w widełkach ramy i wyrównać otwory obu elementów. Przełożyć śrubę(15) przez otwory, założyć podkładkę(12) i nakrętkę(14) a następnie dokręcić.

1. Odwrócić podstawę wózka(A) przymocować tylną

oś(C) za pomocą podkładek(E) i nakrętek(D). Między oś przednią(B) a podstawę wstawić łożysko oporowe(G), następnie nałożyć podkładkę(U) i nakręcić nakrętkę(V). Nie dokręcać nakrętki(V) zbyt mocno, upewnić się, że oś przednia ma możliwość obrotu.

2. Przymocować wspornik uchwytu(F) do przedniej osi

za pomocą śrub(P), podkładek(S) i nakrętek(N).

5. Przymocować przednią i tylną barierkę(L i K) do

boków podstawy wózka za pomocą zawleczek(M), a następnie barierki boczne(J). Zawiasy muszą znajdować się na zewnątrz.

3. Zamocować koła(I) na końcach osi za pomocą

nakrętek(T) i zawleczek(R).

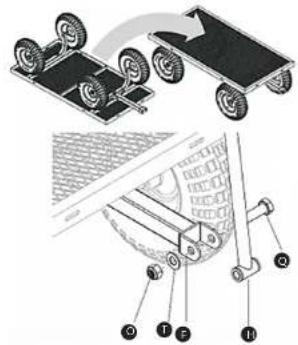

4. Odwrócić zmontowany już wózek na koła,

zamocować uchwyt(H) do wspornika uchwytu(F) za pomocą śruby(Q), podkładki(T) i nakrętki(O).

a) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrących. b) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym. c) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń. d) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki. e) Okresowo sprawdzać ciśnienie w oponach.08.12.2021 08.12.2021
