MANUAL DE USUARIO HTTWIN 550 Hillvert

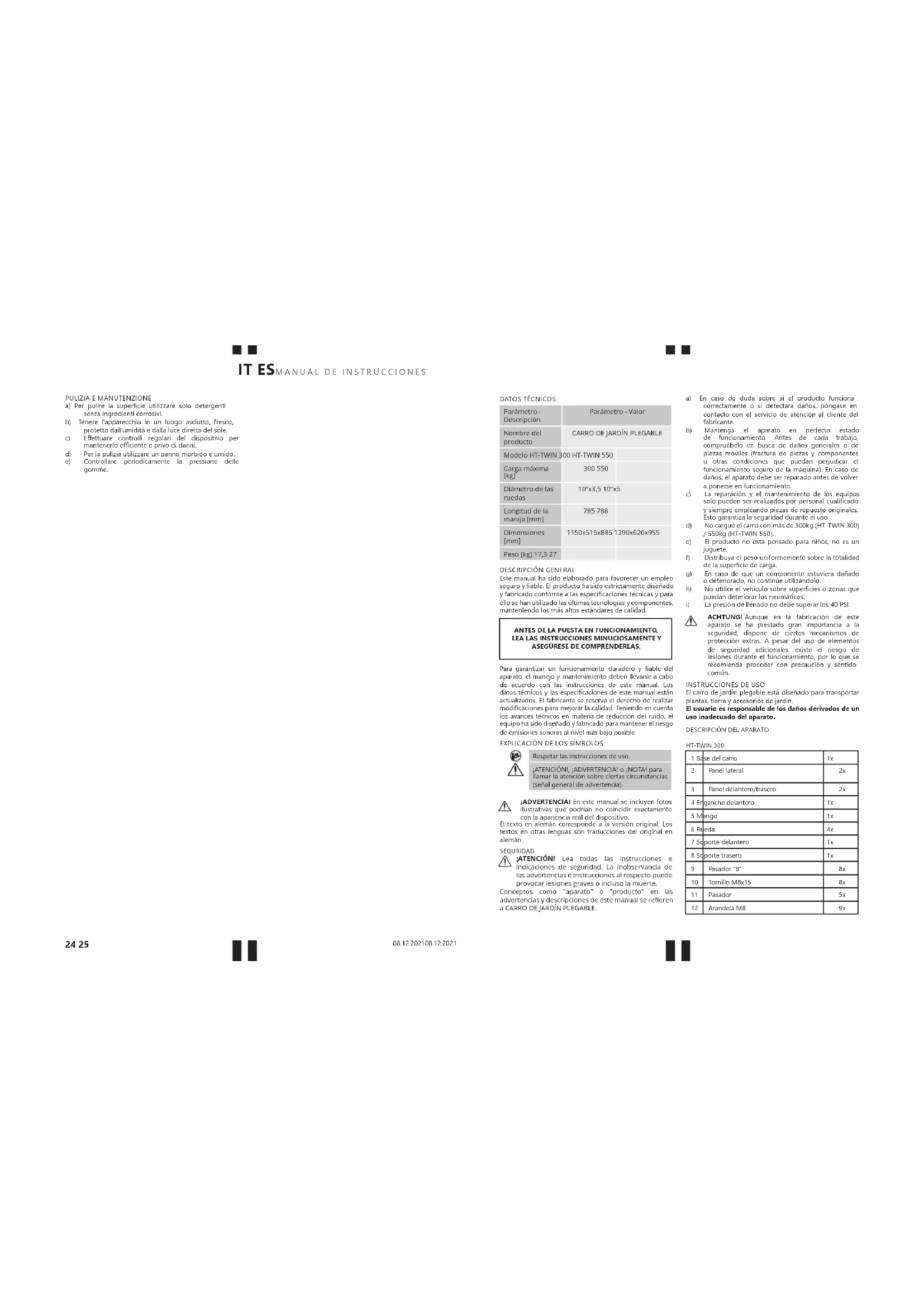

Parámetro - Descripción Parámetro - Valor Nombre del producto

Diámetro de las ruedas 10”x3,5 10”x5 Longitud de la manija [mm]

Este manual ha sido elaborado para favorecer un empleo seguro y able. El producto ha sido estrictamente diseñado y fabricado conforme a las especicaciones técnicas y para ello se han utilizado las últimas tecnologías y componentes, manteniendo los más altos estándares de calidad. Para garantizar un funcionamiento duradero y able del aparato, el manejo y mantenimiento deben llevarse a cabo de acuerdo con las instrucciones de este manual. Los datos técnicos y las especicaciones de este manual están actualizados. El fabricante se reserva el derecho de realizar modicaciones para mejorar la calidad. Teniendo en cuenta los avances técnicos en materia de reducción del ruido, el equipo ha sido diseñado y fabricado para mantener el riesgo de emisiones sonoras al nivel más bajo posible.

INSTRUCCIONES DE USO

El carro de jardín plegable está diseñado para transportar plantas, tierra y accesorios de jardín. El usuario es responsable de los daños derivados de un uso inadecuado del aparato.

EXPLICACIÓN DE LOS SÍMBOLOS

¡ADVERTENCIA! En este manual se incluyen fotos ilustrativas que podrían no coincidir exactamente con la apariencia real del dispositivo. ACHTUNG! Aunque en la fabricación de este aparato se ha prestado gran importancia a la seguridad, dispone de ciertos mecanismos de protección extras. A pesar del uso de elementos de seguridad adicionales, existe el riesgo de lesiones durante el funcionamiento, por lo que se recomienda proceder con precaución y sentido común. El texto en alemán corresponde a la versión original. Los textos en otras lenguas son traducciones del original en alemán. ANTES DE LA PUESTA EN FUNCIONAMIENTO,

LEA LAS INSTRUCCIONES MINUCIOSAMENTE Y

ASEGÚRESE DE COMPRENDERLAS. Respetar las instrucciones de uso. ¡ATENCIÓN!, ¡ADVERTENCIA! o ¡NOTA! para llamar la atención sobre ciertas circunstancias (señal general de advertencia). Conceptos como "aparato" o "producto" en las advertencias y descripciones de este manual se refieren aCARRO DE JARDÍN PLEGABLE. SEGURIDAD

DESCRIPCIÓN DEL APARATO

HT-TWIN 300 ¡ATENCIÓN! Lea todas las instrucciones e indicaciones de seguridad. La inobservancia de las advertencias e instrucciones al respecto puede provocar lesiones graves oincluso la muerte. a) En caso de duda sobre si el producto funciona correctamente o si detectara daños, póngase en contacto con el servicio de atención al cliente del fabricante. b) Mantenga el aparato en perfecto estado de funcionamiento. Antes de cada trabajo, compruébelo en busca de daños generales o de piezas móviles (fractura de piezas y componentes u otras condiciones que puedan perjudicar el funcionamiento seguro de la máquina). En caso de daños, el aparato debe ser reparado antes de volver a ponerse en funcionamiento. c) La reparación y el mantenimiento de los equipos solo pueden ser realizados por personal cualicado y siempre empleando piezas de repuesto originales. Esto garantiza la seguridad durante el uso. d) No cargue el carro con más de 300kg (HT-TWIN 300) / 550kg (HT-TWIN 550). e) El producto no está pensado para niños, no es un juguete. f) Distribuya el peso uniformemente sobre la totalidad de la supercie de carga. g) En caso de que un componente estuviera dañado o deteriorado, no continúe utilizándolo. h) No utilice el vehículo sobre supercies o zonas que puedan deteriorar los neumáticos.

i) La presión de llenado no debe superar los 40 PSI.

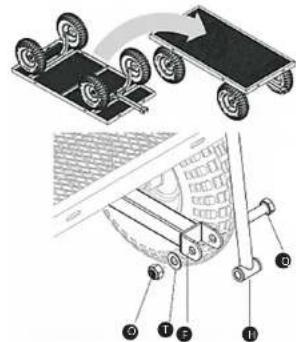

1. Gire la base del carro(A) y je el eje trasero(C) con las

arandelas(E) y las tuercas(D). Coloque el cojinete de empuje(G) entre el eje delantero(B) y la base, luego coloque la arandela(U) y atornille la tuerca(V). No apriete demasiado la tuerca(V), asegúrese de que el eje delantero pueda girar.

2. Fije el soporte del mango(F) al eje delantero con los

tornillos(P), arandelas(S) y tuercas(N).

5. Fije las barreras delantera y trasera(L y K) a los lados

de la base del carro con las chavetas(M), y luego las barreras laterales(J). Las bisagras deben estar en el exterior.

3. Fije las ruedas(I) en los extremos del eje con

al soporte del mango(F) con el tornillo(Q), la arandela(T) y la tuerca(O).

1. Coloque el eje central en el enganche delantero(4),

introduzca el pasador de enganche en el oricio del soporte delantero(7), coloque la arandela(13) y fíjelo con el pasador(11). Atornille el soporte delantero(7) y el soporte trasero(8) a la base del carro(1) con el tornillo(10), la arandela(12) y la tuerca(14). Apriete rmemente.

2. Coloque las ruedas(6) en los extremos de los

soportes delantero y trasero. Instale la arandela(13). Inserte un pasador(11) a través de los oricios al nal de cada eje y luego doble sus extremos.

3. Alinee los oricios en los paneles laterales(2) con

los oricios laterales en la base del carro, luego inserte los pasadores B(9) a través de ellos. Realice la operación en cada lado del carro. Cada panel se ja con 2 pasadores.

4. Inserte el extremo del mango(5) en el conector

de plástico(16), luego coloque el conjunto en la horquilla del cuadro y alinee los oricios de ambos elementos. Inserte el tornillo(15) a través de los oricios, coloque la arandela(12), la tuerca(14) y apriete.

a) Para limpiar la supercie, utilice solo productos que no contengan sustancias corrosivas. b) Guarde el aparato en un lugar seco, fresco y protegido de la humedad y la radiación solar directa. c) En lo que respecta a la eciencia técnica y posibles daños, el dispositivo debe ser revisado regularmente. d) Para su limpieza utilizar un paño húmedo y suave. e) Controle periódicamente la presión de los neumáticos.08.12.2021 08.12.2021
