Typ produktu	Frez do czopów Domino
Moc nominalna	420 W
Prędkość obrotowa na biegu jałowym	25 500 obr/min
Maks. głębokość frezowania	28 mm
Maks. szerokość frezowania	23 mm + ∅ frezu
Maks. średnica frezu	10 mm
Gwint wału napędowego	M6 x 0,75
Waga (bez kabla)	3,2 kg
Klasa ochronności	II
Poziom ciśnienia akustycznego	84 dB(A)
Poziom mocy akustycznej	95 dB(A)
Emisja drgań (ah)	3,0 m/s² (K=1,5 m/s²)
Ustawienia głębokości	12, 15, 20, 25, 28 mm (za pomocą dźwigni)
Regulacja wysokości frezu	Przez suwak grubości płyty 16-40 mm lub ciągły noniusz
Ogranicznik kątowy	0° do 90° z zatrzaskami na 0°, 22,5°, 45°, 67,5°, 90°
Przyłącze odsysania	Średnica 27 mm
Obróbka materiałów	Drewno twarde i miękkie, płyty wórowe, sklejka, płyty włókniste
Konserwacja prowadnic	Lekki olej bez żywicy (np. olej do maszyn do szycia)
Akcesoria w zestawie	Klucz widełkowy 8, przedłużka ogranicznika, reduktory ogranicznika
Bezpieczeństwo	Blok kolumnowy, blokada wrzeciona, automatyczne wyłączanie szczotek

Często zadawane pytania - DF 500 QPlus FESTOOL

Jak wymienić frez w Festool DF 500 QPlus?

Odblokuj blok silnika podnosząc dźwignię [4-2] aż do zatrzaśnięcia. Wciśnij blokadę wrzeciona [5-1] i odkręć frez za pomocą dostarczonego klucza widełkowego. Aby zamontować, wkręć nowy frez trzymając blokadę wrzeciona, a następnie podnieś blok kolumnowy aż do zatrzaśnięcia.

Jakie głębokości frezowania są dostępne?

Wstępnie ustawione głębokości to 12, 15, 20, 25 i 28 mm, wybierane za pomocą zatrzaskowej dźwigni [1-7]. Dla frezów 5 mm dozwolone są tylko 12, 15 i 20 mm.

Jak wyregulować kąt frezowania?

Poluzuj dźwignię blokady ogranicznika kątowego [6-4], ustaw żądany kąt (ciągły 0-90° lub zatrzaskami na 0°, 22,5°, 45°, 67,5°, 90°) i dokręć dźwignię.

Czy mogę używać frezów innych niż Festool?

Nie. Do modelu DF 500 Q dozwolone są wyłącznie frezy dostarczone przez Festool, ponieważ użycie innych frezów stwarza wysokie ryzyko obrażeń.

Jak podłączyć odkurzacz?

Maszyna posiada przyłącze odsysania [2-2] pasujące do węża 27 mm. Podłącz odkurzacz Festool lub kompatybilny w celu odciągu pyłów.

Jakie wskazówki bezpieczeństwa są ważne?

Zawsze noś okulary ochronne, nauszniki i maskę P2. Używaj maszyny tylko z zamontowanym blokiem kolumnowym. Sprawdź, czy frez całkowicie chowa się w osłonie przy uruchomieniu. Odłącz wtyczkę przed jakąkolwiek ingerencją.

Jak konserwować maszynę?

Regularnie czyść prowadnice [4-3] i lekko je smaruj olejem bez żywicy. Zleć kontrolę maszyny co roku lub co 100 godzin w autoryzowanym serwisie Festool.

Co zrobić, jeśli otwory nie są równoległe?

Sprawdź, czy element jest dobrze zamocowany. Jeśli problem nadal występuje, zatrzaski ogranicznika można wymienić na cieńsze zatrzaski korekcyjne, aby zmniejszyć odchylenie boczne.

Jakie akcesoria są dołączone do DF 500 QPlus?

Urządzenie jest dostarczane z kluczem widełkowym o rozstawie 8, przedłużką ogranicznika z dwoma wbudowanymi reduktorami oraz dodatkowymi zatrzaskami ogranicznika. Sprawdź katalog Festool w celu uzyskania akcesoriów opcjonalnych.

Jak rozwiązać problem śladów przypalenia na drewnie?

Ślady przypalenia są zwykle spowodowane tępym frezem. Wymień go na naostrzony frez. Upewnij się również, że prędkość posuwu nie jest zbyt mała.

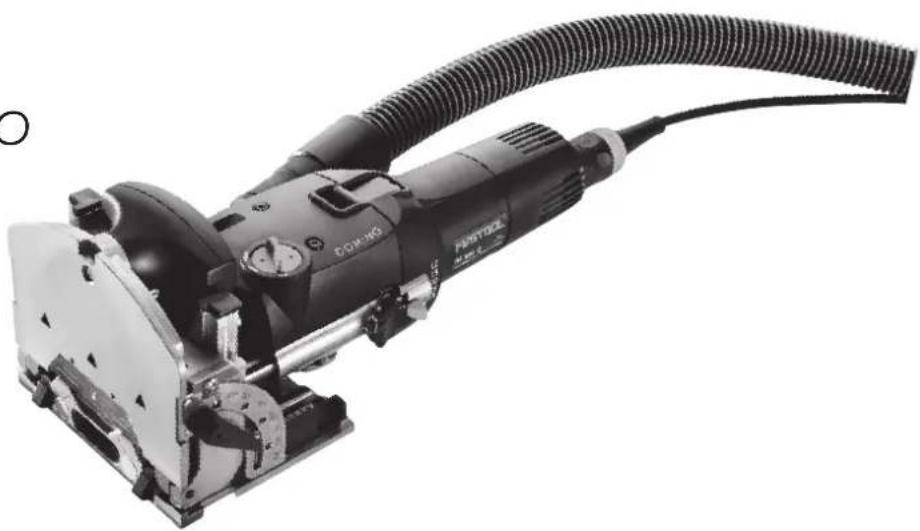

INSTRUKCJA OBSŁUGI DF 500 QPlus FESTOOL

PL Oryginalna instrukcja eksploatacji - Frezarka do kotków płaskich 78

DOMINO

DF 500 Q

Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia następujące normy lub dokumenty normatywne:

2006/42/EG, 2014/30/EU, 2011/65/EU

EN 60745-1: 2009 + A11:2010, EN 60745-2-19:2009+A1:2010, EN 55014-1: 2006 + A1:2009 + A2:2011, EN 55014-2: 2015, EN 61000-3-2: 2014, EN 61000-3-3: 2013, EN 50581:2012

C6 Festool GmbH

Wertstr. 20, D-73240 Wendlingen GERMANY

$$ _ {p p a} W _ {2} \rightarrow V $$

Frezarka do kotków płaskich Spis treści

1 Elementy urządzenia 78
2 Dane techniczne 78
3 Symbole 78
4 Zastosowanie zgodne z przeznaczeniem 78
5 Uwagi dotyczące bezpieczeństwa....78
6 Podłączenie do instalacji elektrycznej i uruchomienie....79
7 Ustawienia w maszynie....79
8 Praca za pomocą maszyny 80
9 Przegląd, konserwacja i czyszczenie .....81
10 Wyposażenie, narzędzia....82
11 Środowisko....82
12 Przykłady zastosowań 83
13 Usuwanie błędów....83

1 Elementy urządzenia

[1 1] Przetącznik WŁ./WYŁ.
[1 2] Pokrętło szerokości gniazda na kołek
[1 3] Odblokowanie zespołu silnika/stojak
[1 4] Uchwyt dodatkowy
[1 5] Dźwignia zaciskowa ogranicznika kątowego
[1 6] Suwak wyboru grubości materiału
[1 7] Dźwignia ustalająca głębokości gniazda na kotek

[1 8] Blokada dźwigni ustalającej

[2 1] Blokada wrzeciona

[2 2] Króciec odsysania

[2 3] Dźwignia zaciskowa ustawiania wysokości frezowania

[2 4] Głębokość ogranicznika

Wymienione ilustracje znajduj ^1 siê na pocz ^1 tku instrukcji eksploatacji.

2 Dane techniczne

Moc 420 W

Predkosc obrotowa (bieg jalowy) 25 500 min -1

Głębokość frezowania, maks. 28 mm

Szerokość frezowania, maks. 23 mm +

średnica frezu

Średnica frezu, maks. 10 mm

Gwint przyłączenia wałka napędowego M6 x 0,75

Cieżar (bez kabla) 3,2 kg

Klasa ochronna / II

3 Symbole

ga, niebezpieczeństwo!

Stosować osobiste środki ochrony słuchu!

Nosić okulary ochronne!

Instrukcja, przeczytać zalecenia!

Należy nosić maskę przeciwpyłową!

Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Wspólnoty Europejskiej.

4 Zastosowanie zgodne z przeznacze niem

Frezarka do kotków płaskich jest przeznaczona do wykonywania potączeń kotków płaskich w drewnie twardym i miękkim, płytach wiórowych, sklejkach, płytach pilśniowych. Każde zastosowanie wykraczające poza ten zakres jest uznawane jako niezgodne z zastosowaniem.

Frezarka do kotków płaskich jest przeznaczona wyłącznie dla wykwalifikowanych mechaników i specjalistów.

Odpowiedzialność za szkody i wypadki powstałe na skutek użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

5 Uwagi dotyczące bezpieczeństwa

5.1 Ogólne przepisy bezpieczeństwa

UWAGA! Należy przeczytać wszystkie za lecenia bezpieczeństwa i instrukcje. Nie-przestrzeganie następujących ostrzeżeń i instrukcji może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkiego obrażenia ciała.

Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzy stania w przyszłości.

Użyte w poniższym tekście pojęcie „elektronarzędzie” odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

5.2 Zalecenia bezpieczeństwa związane z maszyną

- Nakładane urządzenia muszą być przystoso wane do pracy z prędkością obrotową podaną na elektronarzędziu. Urządzenia nakładane pracujące z wyższą od przewidywanej prędkością obrotową mogą się oderwać i spowodować obrażenia ciata.

- Maszynę użytkować wyłącznie z zamonto wanym stojakiem. Stojak chroni użytkownika

przed ułamującymi się częściami frezu i przed niezamierzonym dotknięciem.

• Elektronarzędzie należy trzymać wyłącznie za zaizolowane powierzchnie uchwytowe, ponieważ frez może trafić na własny przewód zasilający. Zetknięcie z przewodem przewodzącym prąd elektryczny może spowodować, że metalowe elementy urządzenia znajdują się pod napięciem co mogłoby doprowadzić do porażenia elektrycznego.
• Na urządzeniu DF 500 Q można montować wy łącznie frezy zalecane przez Festool. Używanie innych frezów z uwagi na wysoki stopień ryzyka jest niedozwolone.
• Nigdy nie wolno pracować z tępymi lub uszko dzonymi frezami. Tępe lub uszkodzone frezy mogą powodować utratę kontroli nad elektro-narzędziem.
• Przy puszczaniu zespołu silnika musi on po wrócić do swojego położenia wyjściowego poprzez zadziałanie sprężyny, dzięki czemu frez musi schować się całkowicie w ostonie ochronnej. Jeśli tak się nie dzieje, natychmiast wyłączyć maszynę i naprawić.

Dla ochrony zdrowia należy nosić przeciwpyłową P2.

5.3 Informacja odnośnie emisji hałasu i wi bracji

W typowym przypadku wartości ustalone zgodnie z normą EN 60745 wynoszą:

Poziom ciśnienia akustycznego 84 dB(A)

Poziom całkowitego ciśnienia akustycznego 95 dB(A)

Plus różnica w dokładności pomiaru K = 3 dB

Stosować osobiste środki ochrony słuchu!

Wartość emisji wibracji a _h (suma wektorowa w trzech kierunkach) oraz nieoznaczoność K ustalone wg normy EN 60745:

$$ a _ {h} = 3, 0 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Podane wartości emisji (wibracje, szmery)

• stuża do porównania narzędzi,
• nadają się one również do tymczasowej oceny obciążenia wibracjami i hałasem podczas użytkowania.
• odnoszą się do głównych zatosowań tego elektronarzędzia.

Wartości te mogą być wyższe w przypadku innych zastosowań, w przypadku pracy z innym osprzętem oraz w przypadku niewłaściwej konserwacji.

Należy uwzględnić czas pracy urządzenia na biegu jałowym oraz czas unieruchomienia!

6 Podłączenie do instalacji elektrycznej i uruchomienie

Napięcie sieciowe musi być zgodne z danymi zamieszczonymi na tabliczce znamionowej.

Przed podłączeniem lub odtączeniem od przewodu sieciowego maszynę zawsze wyłączyć!

Podłączanie i odłączanie elektrycznego przewodu zasilającego patrz rysunek 2.

Przy włączaniu przełącznik [1 1] przesunąć do przodu do zatrzaśnięcia. Naciśnięcie na tylny koniec włącznika wystarczy, aby zwolnić blokadę włącznika i wyłączyć maszynę.

7 Ustawienia w maszynie

Przed przystąpieniem do wykonywania jakichkolwiek prac przy maszynie należy zawsze wyciągać wtyczkę z gniazda!

7.1 Wymiana narzędzia

Potrzebne narzędzie: klucz widlasty SW 8 (do-starczany).

Z uwagi na niebezpieczeństwo odniesienia obrażeń na skutek ostrych przecięć urzą- ę dzenia, stosować rękawice ochronne.

a) Wyjmowanie narzędzia

• Unieść dźwignię odblokowującą [4 2] za pomocą klucza widlastego [4 1] aż do wyraźnie słyszalnego zatrzaśnięcia.
• Oddzielić zespół silnika [4 5] i stojak [4 4].
• Nacisnąć i przytrzymać blokadę wrzeciona [5 1].
• Poluzować i odkręcić frez [5 2] za pomocą klucza widlastego.
• Puścić blokadę wrzeciona.

b) Wktadanie narzędzia

• Przed założeniem nowego frezu upewnić się, że maszyna, stojak i prowadnice [4 3] są czyste. W razie konieczności usunąć zanieczyszczenia.
  Stosować wyłącznie ostre, nieuszkodzone i czyste narzędzia.
• Nacisnąć i przytrzymać blokadę wrzeciona [5 1].
• Dokręcić frez [5 2] za pomocą klucza widlastego.
• Puścić blokadę wrzeciona.
• Nasunąć stojak na zespół silnika aż do wyraźnie słyszalnego zatrzaśnięcia.

7.2 Ustawienie głębokości frezowania

• Otworzyć blokadę dźwigni ustalającej [1 8] przez naciśnięcie.
• Za pomocą dźwigni ustalającej [1 7] ustawić żądaną głębokość frezowania (12 mm, 15 mm, 20 mm, 25mm, 28 mm). Dla frezu o średnicy

5 mm, z uwagi na jego niewielką długość chwytu, są dozwolone jedynie głębokości 12 mm, 15 mm i 20 mm.

• Zwolnić ponownie blokadę dźwigni ustalającej. Do kołków DOMINO 4x20 mm dostępny jest frez specjalny (z powodu niebezpieczeństwa złamania). Przy stosowaniu tego frezu (D 4-NL 11 HW-DF 500) należy przestrzegać następującego zalecenia:
• Ustawić dźwignią zatrzaskową [1 7] głębokość frezowania 20 mm. Rzeczywista głębokość frezowania odpowiada 10 mm. Kołek można ustawić tylko współosiowo (patrz rysunek 7b).

Zwracać uwagę, aby głębokość frezu była mniejsza przynajmniej 3 mm od grubości przedmiotu obrabianego. W przeciwnym wypadku frez może wyjść od tytu przedmiotu obrabianego, co wiąże się z podwyższonym ryzykiem wypadku.

7.3 Ustawianie wysokości frezu a) za pomocą suwaka

• Poluzować dźwignię zaciskową [6 1] regulacji wysokości frezu.
• Za pomocą dodatkowego uchwytu [6 2] unieść przednią część stojaka.
• Za pomocą suwaka [6 6] ustawić żądaną grubość płyty (16 mm, 20 mm, 22 mm, 25 mm, 28 mm, 36 mm, 40 mm).
• Wcisnąć przednią część stojaka do oporu w dół.
• Zamknąć dźwignię zaciskową [6 1].

b) dowolnie

• Poluzować dźwignię zaciskową [6 1] regulacji wysokości frezu.
• Za pomocą dodatkowego uchwytu [6 2] unieść przednią część stojaka.
• Przesunąć suwak [6 6] do oporu w kierunki zespołu silnika.
• Ustawić żadaną wysokość frezu na podstawie podziałki [6 3], przesuwając część przednią stojaka w pionie.
• Zamknąć dźwignię zaciskową [6 1].

7.4 Ustawianie ogranicznika kątowego

• Poluzować dźwignię zaciskową ogranicznika kątowego [6 4].
• Ustawić żądany kąt: na podstawie podziałki [6 5] bezstopniowo w zakresie 0° - 90°, lub z blokowaniem położenia pod kątem 0°, 22,5°, 45°, 67,5°, 90°.
• Zamknąć dźwignię zaciskową [6 4].

Frezowanie wąskich elementów pod kątem

• Ustawić żądany kąt.

• Poluzować dźwignię zaciskową [6 1] regulacji wysokości frezu.

• Przesunąć suwak [6 6] do oporu w kierunki zespołu silnika.

• Przesunąć przykładnicę kątową całkowicie w dół.
• Zamknąć dźwignię zaciskową [6 1].

Przed przestawieniem przykładnicy kątowej zawsze najpierw należy zwalniać dźwignię zaciskową [6 1].

7.5 Ustawianie szerokości gniazda na kotki

Ustawianie szerokości gniazda na kotki za pomocą pokrętła [1 2] można wykonywać precyzyjnie wyłącznie przy pracującej maszynie!

Można ustawiać następujące szerokości gniazd na kotki (rysunek 7a):

13 mm + średnica frezu
19 mm + średnica frezu
23 mm + średnica frezu

8.6 Odsysanie

Maszynę należy zawsze podłączać do odkurzacza. Do króćca ssącego [2 2] można podłączyć odkurzacz firmy Festool za pomocą weża o średnicy 27 mm.

7.7 Prowadnica boczna z rozszerzeniem na kładki

Za pomocą prowadnicy bocznej [8 1] można powiększać powierzchnię przylegania przy frezowaniu na krawędzi przedmiotu obrabianego, powodując pewniejsze manewrowanie maszyną. Za pomocą dwóch wbudowanych redukcji prowadnicowych [8 6] można indywidualnie zmniejszyć odległość do środka otworu frezowanego z 37 mm na 20 mm. Dzięki temu można umieścić kołek bliżej krawędzi.

• Przymocować prowadnicę boczną obiema śrubami [8 2] w otworach gwintowanych [8 3] stojaka, przy czym powierzchnie przylegania podpory [8 5] i stołu [8 4] muszą leżeć na jednym poziomie.
• W celu zmniejszenia odległości należy wysunąć jedną z redukcji odległości [8 6] (patrz rysunek 8). Ustawia się ona automatycznie przy zapadce prowadnicowej [8 7].

8 Praca za pomocą maszyny

Drewno to naturalny materiał o niehomogenicznej strukturze. Dlatego też w trakcie jego obróbki mogą zawsze powstawać pewne odchylenia wymiarów, nawet jeśli maszyna jest optymalnie ustawiona. Na dokładność pracy wpływa również sposób obsługi maszyny (np. prędkość posuwu). Ponadto wymiar wytworzonych z drewna łączników DOMINO może wykazywać odchylenia,

w zależności od sposobu przechowywania (np. wpływ wilgoci). Wszystkie te czynniki mają wpływ na stabilność wymiarów produkowanych otworów do kołków i połączeń kołkowych.

Odchylenia wymiarów uśredniane są na podstawie szeregu licznych prób. Zarówno maszyna, jak i wymiary kołków DOMINO ustawione są na tę uśrednioną wartość. Jeśli pomimo to powstanie przesunięcie boczne rzędu ok. 0,03 mm - 0,04 mm przy złożeniu dwóch przedmiotów obrabianych, istnieje możliwość zamiany zamontowanych fabrycznie zapadek ogranicznikowych [2 4] na zapadki korygujące. Zapadki te są węższe o 0,15 mm i zmniejszają w ten sposób odstęp boczny otworów na kołki od krawędzi przedmiotu obrabianego (patrz rozdział 14).

Prze rozpoczęciem obróbki ostatecznego przedmiotu obrabianego zaleca się ustawić na przedmiocie próbnym optymalną głębokość, szerokość i średnicę gniazda na kołek.

W czasie pracy przestrzegać następują cych zasad:

• Obrabiany element należy mocować zawsze w taki sposób, aby nie mógł poruszyć się w czasie obróbki.
• Frezarkę trzymać w czasie pracy zawsze oburącz za obudowę silnika oraz za uchwyt dodatkowy. Dzięki temu można uniknąć zagrożenia odniesienia obrażeń oraz zapewnić precyzyjne prowadzenie narzędzia.
• Zamknąć dźwignię zaciskową regulacji wysokości frezu [2 3] oraz dźwignię zaciskową ogranicznika kątowego [1 5] w taki sposób, aby uniemożliwić ich przypadkowe odblokowanie w czasie pracy.
• Dostosować prędkość przesuwu do średnicy frezu i materiału. Pracować zachowując stałą prędkość przesuwu.
• Odkładać frezarkę dopiero wówczas, kiedy frez zatrzyma się całkowicie.

Sposób postępowania

Aby utworzyć potączenie na kotki wykonać następujące czynności:

• Wybrać odpowiedni kotek, i założyć pasujący do niego frez na maszynę (rozdz. 7.1).
• Ustawić głębokość frezu (rozdz. 7.2). Głębokość frezu musi być mniejsza przynajmniej 3 mm niż grubość przedmiotu obrabianego, aby połączenie na kotki było odpowiednio wytrzymałe.
• Ustawić wysokość frezu odpowiednio do grubości przedmiotu obrabianego (rozdz. 7.3).
• Oznaczyć należące do siebie powierzchnie przedmiotów obrabianych [10 1], aby umożliwiać

po frezowaniu gniazd na kotki i ponowne prawidłowe złożenie.

• Przyłożyć do siebie oba łączone przedmioty obrabiane, a następnie zaznaczyć wybrane położenie kołków za pomocą ołówka [10 2].
• Ustawić żadana szerokość gniazda na kotek (rozdz. 7.5).

Porada: Frezować pierwsze gniazdo bez luzu (szerokość gniazda na kotki = szerokość kotka), natomiast pozostałe gniazda na kotki z następną w kolejności szerokością (rysunek10). Pierwsze gniazdo na kotek służy za wymiar odniesienia, podczas gdy pozostałe gniazda posiadają tolerancję wynikającą z niedokładności wykonania.

- Frezowanie gniazd na kotki:

a) pierwsze gniazdo przez przyłożenie pierwszego kotka do krawędzi bocznej przedmiotu obrabianego,
b) pozostałe gniazda zgodnie z przygotowanymi uprzednio zaznaczeniami ołówkiem oraz podziałką okienka podglądowego [10 3].

9 Przegląd, konserwacja i czyszczenie

Przed przystąpieniem do wykonywania jakichkolwiek prac przy maszynie należy zawsze wyciągać wtyczkę z gniazda!

Wszystkie prace konserwacyjne i naprawcze, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez upoważniony warsztat serwisowy.

Obstuga serwisowa i naprawy wyłącznie u producenta lub w warsztatach autoryzowanych: prosimy wybrać najbliższe miejsce spośród adresów zamieszczonych na stronie:

www.festool.com/Service

Należy stosować wyłącznie oryginalne części zamienne firmy Festool.Nr zamówienia pod:

www.festool.com/Service

Frezarka do kotków jest w dużej mierze bezobstugowa. Mimo wszystko zalecamy coroczną kontrolę i / lub po ok. 100 roboczogodzinach oddanie urządzenia do specjalistycznego warsztatu. Czynność ta pozwoli zapewnić bezpieczeństwo w pracy oraz dług i okres eksploatacji frezarki.

W celu zabezpieczenia cyrkulacji powietrza należy utrzymywać drożność i czystość otworów wentylacyjnych na obudowie silnika.

Prowadnice [4 3] czyścić z kurzu. Regularnie smarować lekko prowadnice olejem nie zawierającym żywicy (np. olejem do maszyn do szycia).

Dla zamocowania dźwigni zaciskowej (patrz rysunek 6b):

• Usunąć dźwignię zaciskową i mocniej zacisnąć śrubę z łbem sześciokątnym.
• Ponownie przymocować dźwignię zaciskową do śruby z łbem sześciokątnym.

Urządzenie jest wyposażone w specjalne węgle samoczynnie wyłączające. Jeżeli są one zużyte, następuje samoczynne odłączenie prądu i maszyna zatrzymuje się.

10 Wyposażenie, narzędzia

Dla własnego bezpieczeństwa należy stosować wyłącznie oryginalne wyposażenie i części zamienne firmy Festool.

Numery do zamówienia wyposażenia i narzędzi znajdziecie Państwo w katalogu Festool lub w internecie pod adresem "www.festool.com".

11 Środowisko

Nie wolno wyrzucać narzędzi elektrycznych wraz z odpadami domowymi! Urządzenia, wyposażenie i opakowania należy przekazać zgodnie z przepisami o ochronie środowiska do odzysku surowców wtórnych. Należy przy tym przestrzegać obowiązujących przepisów państwowych.

Tylko UE: Zgodnie z Europejską Dyrektywą dotyczące zużytych urządzeń elektrycznych i elektronicznych i jej transpozycji do prawa krajowego elektronarzędzia podlegają segregacji i recyklingowi w sposób przyjazny środowisku.

Informacje dotyczące rozporządzenia REACH: www.festool.com/reach

12 Przykłady zastosowań

(Następujące ilustracje A1 do A6.3 znajdują się na dotączonym dokumencie).

A1.1 A1.4	stabilne i zabezpieczone przed przekręceniem potączenia ram pod skosem.
A2 bardzo stabilne potączenie ramy blokowej.
A3	bardzo stabilne i zabezpieczone przed przekręceniem potączenia drewniane w budowie kadłubowej i stolcowej.
A4.1 A4.3	stabilne, zabezpieczone przed przekręceniem i dopasowane potączenia płytowe (na skos).
A5.1 stabilne i dopasowane potączenie płytowe (na styk).
A5.2	ustawienie frezu na kołek do potączenia płytowego (na styk), czołowe gniazdo na kołek.
A5.3	ustawienie frezu na kołek kątownikiem do potączenia płytowego (na styk).
A6.1 stabilne i dopasowane potączenie płytowe (centralnie).
A6.2 ustawienie frezu na kołek do potączenia płytowego (centralnie).
A6.3	ustawienie frezu na kołek do potączenia płytowego (centralnie), czołowe gniazdo na kołek.

13 Usuwanie błędów

(Następujące ilustracje B1 do B6 znajdują się na dotączonym dokumencie).

	Błąd Przyczyna Usunięcie
B1	plamy od spalenia tępy frez	używać ostry frez
B2	rozszerzanie się gniazda na kołek	zbyt duża głębokość frezo-wania (większa nić 20 mm) z frezem 5 mm	zmniejszyć głębokość frezu
B3	kotek przebija przedmiot obrabiany	niewłaściwa grubość przed-miotu obrabianego i / lub głębokość frezu	dostosować grubość przedmiotu obrabianego i / lub głębokość fre-zu
B4	zarysowania na krawędzi gniazda na kołek	zbyt duża prędkość przesu-wu	zmniejszyć prędkość przesuwu
B5	gniazdo kołka nie znaj- duje się w położeniu równoległym względem krawędzi przedmiotu ob-rabianego	przedmiot obrabiany prze-sunąt się przy obróbce	zamocować odpowiednio przed-miot obrabiany
B6	gniazdo na kołek nie znajduje się pod kątem prostym (90°) względem powierzchni przedmiotu obrabianego	a) zanieczyszczenia (np. wió-ry) pod płytą podtogowąb) ogranicznik kątowy nie jest ustawiony dokładnie na 90°c) obróbka bez kątownika	a) usunąć zanieczyszczeniab) ogranicznik kątowy ustawić do-kładnie na 90°c) stosować kątownik
9a, 9b	Potożenie gniazd na kot-ki, utworzonych za po-mocą lewego i prawego kołka ograniczającego, nie zgadza się wzajemnie (różne odstępy od krawę-dzi przedmiotu obrabia-nego).	Punkt środkowy między oby-dwoma kołkami ogranicza-jącymi nie leży dokładnie w punkcie środkowym zakresu obrotu frezu.	Wyjąć wszystkie zapadki ogranicz-nikowe [9 1] (rysunek 9a). Za-montować jedną z załączonych za-padek ogranicznikowych [9 2] do frezarki do kołków płaskich (rysunek 9b). Zapadki ogranicznikowe są znacznie węższe i umożliwiają bardzo dokładnie ustawienie.
