INSTRUKCJA OBSŁUGI A300068 BARTSCHER
Elektroniczna waga cyfrowa
strony od 97 do 112
PL
Instrukcja obsługi powinna być zawsze pod ręką!
1. Informacje ogólne 98
1.1 Informacje dotyczące instrukcji obsługi 98
1.2 Wyjaśnienie symboli....98
1.3 Odpowiedzialność i gwarancja 99
1.4 Ochrona praw autorskich 99
1.5 Deklaracja zgodności 99
2. Bezpieczeństwo .... 100
2.1 Informacje ogólne.... 100
2.2 Wskazówki bezpieczeństwa dla użytkowania urządzenia.... 100
2.3 Użytkowanie zgodnie z przeznaczeniem.... 101
3. Transport, opakowanie i magazynowanie.... 102
3.1 Kontrola dostawy.... 102
3.2 Opakowanie 102
3.3 Magazynowanie 102
4. Parametry techniczne 103
4.1 Dane techniczne.... 103
4.2 Zestawienie podzespołów urządzenia.... 103
5. Instalacja i obsługa 103
5.1 Wskazówki dotyczące bezpieczeństwa.... 104
5.2 Ustawienie i podłączenie.... 104
5.3 Obsługa.... 105
6. Czyszczenie i konserwacja.... 110
6.1 Wskazówki dotyczące bezpieczeństwa.... 110
6.2 Czyszczenie 110
6.3 Wskazówki bezpieczeństwa dotyczące konserwacji 110
7. Możliwe usterki.... 111
8. Utylizacja.... 112
Bartscher GmbH
Niemcy Faks: +49 (0) 5258 971-120

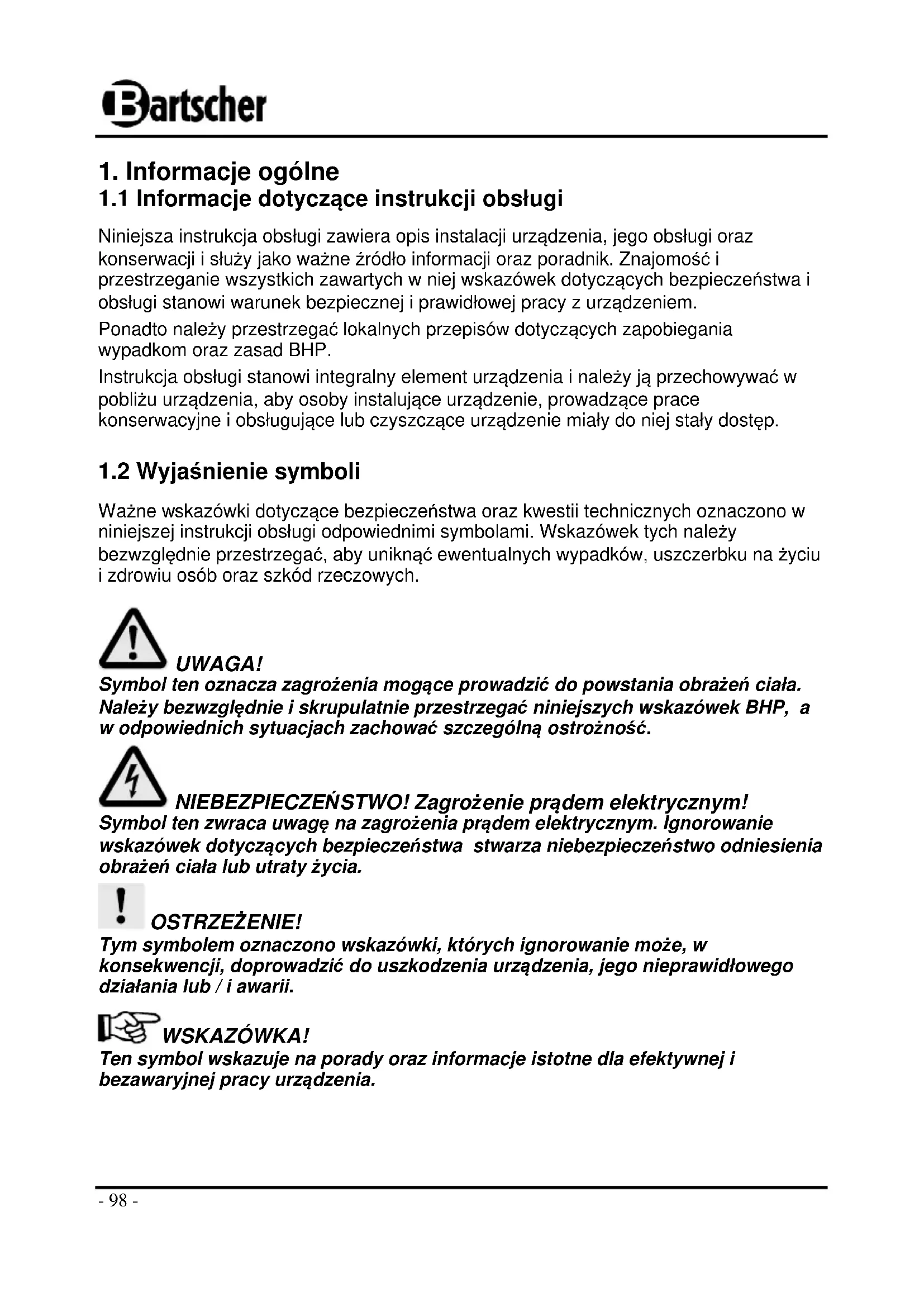

1. Informacje ogólne
1.1 Informacje dotyczące instrukcji obsługi
Niniejsza instrukcja obsługi zawiera opis instalacji urządzenia, jego obsługi oraz konserwacji i służy jako ważne źródło informacji oraz poradnik. Znajomość i przestrzeganie wszystkich zawartych w niej wskazówek dotyczących bezpieczeństwa i obsługi stanowi warunek bezpiecznej i prawidłowej pracy z urządzeniem.
Ponadto należy przestrzegać lokalnych przepisów dotyczących zapobiegania wypadkom oraz zasad BHP.
Instrukcja obsługi stanowi integralny element urządzenia i należy ją przechowywać w pobliżu urządzenia, aby osoby instalujące urządzenie, prowadzące prace konserwacyjne i obsługujące lub czyszczące urządzenie miały do niej stały dostęp.
1.2 Wyjaśnienie symboli
Ważne wskazówki dotyczące bezpieczeństwa oraz kwestii technicznych oznaczono w niniejszej instrukcji obsługi odpowiednimi symbolami. Wskazówek tych należy bez względunie przestrzegać, aby uniknąć ewentualnych wypadków, uszczerbku na życiu i zdrowiu osób oraz szkód rzeczowych.
UWAGA!
Symbol ten oznacza zagrożenia mogące prowadzić do powstania obrażeń ciała. Należy bezwzględnie i skrupulatnie przestrzegać niniejszych wskazówek BHP, a w odpowiednich sytuacjach zachować szczególną ostrożność.
NIEBEZPIECZEŃSTWO! Zagrożenie prądem elektrycznym!
Symbol ten zwraca uwagę na zagrożenia prądem elektrycznym. Ignorowanie wskazówek dotyczących bezpieczeństwa stwarza niebezpieczeństwo odniesienia obrażeń ciała lub utraty życia.
OSTRZEŻENIE!
Tym symbolem oznaczono wskazówki, których ignorowanie może, w konsekwencji, doprowadzić do uszkodzenia urządzenia, jego nieprawidłowego działania lub / i awarii.
WSKAZÓWKA!
Ten symbol wskazuje na porady oraz informacje istotne dla efektywnej i bezawaryjnej pracy urządzenia.
1.3 Odpowiedzialność i gwarancja
Wszystkie informacje zawarte w niniejszej instrukcji obsługi zostały zestawione przy uwzględnieniu obowiązujących przepisów, aktualnej wiedzy konstruktorskiej i inżynierskiej oraz naszej wiedzy, a także naszych wieloletnich doświadczeń.
Również tłumaczenia instrukcji obsługi zostały wykonane jak najbardziej rzetelnie. Nie możemy jednak przejąć odpowiedzialności za ewentualne błędy w tłumaczeniu. Wersją rozstrzygającą jest załączona instrukcja obsługi w języku niemieckim.
W przypadku zamówienia modeli specjalnych lub opcji dodatkowych, oraz w sytuacji zastosowania najnowszych zdobyczy wiedzy technicznej, dostarczone urządzenie może różnić się od objaśnień oraz rysunków zawartych w niniejszej instrukcji obsługi. W razie wątpliwości prosimy o kontakt z producentem.
WSKAZÓWKA!
Przed rozpoczęciem jakichkolwiek prac, a w szczególności przed uruchomieniem urządzenia, należy dokładnie zapoznać się z treścią niniejszej instrukcji obsługi. Producent nie odpowiada za szkody i uszkodzenia powstałe wskutek nieprzestrzegania informacji zawartych w instrukcji obsługi.
Instrukcję obsługi należy przechowywać bezpośrednio przy urządzeniu; ponadto musi być ona dostępna dla wszystkich osób pracujących z urządzeniem. Zastrzegamy sobie prawo do wprowadzania zmian technicznych w produkcie, służących poprawie właściwości użytkowych urządzenia oraz jego ulepszaniu.
1.4 Ochrona praw autorskich
Niniejsza instrukcja obsługi oraz zawarte w niej teksty, rysunki, zdjęcia i inne elementy podlegają ochronie prawem autorskim. Bez uzyskania pisemnej zgody producenta, zabrania się powielania treści instrukcji obsługi w jakiejkolwiek formie i w jakikolwiek sposób (także fragmentów), oraz wykorzystywania lub / i przekazywania jej zawartości osobom trzecim. Naruszenia powyższego skutkują obowiązkiem wypłaty odszkodowania. Zastrzegamy sobie prawo do dochodzenia dalszych roszczeń.
WSKAZÓWKA!
Dane, teksty, rysunki, zdjęcia i inne opisy zawarte w niniejszej instrukcji, podlegają ochronie prawem autorskim oraz prawem ochrony własności przemysłowej. Każde nadużycie w jej wykorzystaniu jest karalne.
1.5 Deklaracja zgodności
Urządzenie spełnia aktualnie obowiązujące normy oraz wytyczne Unii Europejskiej. Powyższe potwierdzamy w Deklaracji Zgodności WE. W razie potrzeby chętnie prześlemy Państwu odpowiednią Deklarację Zgodności.
2. Bezpieczeństwo
Niniejszy rozdział zawiera zarys informacji, dotyczących wszystkich istotnych aspektów związanych z bezpieczeństwem.
Ponadto poszczególne rozdziały zawierają konkretne wskazówki (oznaczone symbolami), dotyczące bezpieczeństwa i mające zapobiegać powstawaniu zagrożeń. Należy także przestrzegać informacji z piktogramów, tabliczek oraz napisów umieszczonych na urządzeniu i zadbać o to, aby były one czytelne. Przestrzeganie wszystkich wskazówek dotyczących bezpieczeństwa gwarantuje optymalną ochronę oraz bezpieczną i bezawaryjną pracę urządzenia.
2.1 Informacje ogólne
Urządzenie zostało wykonane wg aktualnie uznanych zasad techniki. Jednakże urządzenie może stanowić źródło zagrożeń, jeśli będzie używane niewłaściwie lub niezgodnie z jego przeznaczeniem.
Znajomość treści zawartych w instrukcji obsługi jest jednym z warunków koniecznych do unikania zagrożeń oraz błędów, a tym samym pozwala na bezpieczne i bezawaryjne użytkowanie urządzenia.
O ile nie uzyskano wyraźniej zgody producenta, zabrania się dokonywać jakichkolwiek zmian lub modyfikacji urządzenia, aby uniknąć ewentualnych zagrożeń i zapewnić optymalne działanie.
Urządzenie wolno używać tylko wtedy, gdy jego stan techniczny nie budzi zastrzeżeń i pozwala na bezpieczną pracę.
2.2 Wskazówki bezpieczeństwa dla użytkowania urządzenia
Dane dotyczące bezpieczeństwa pracy odnoszą się do obowiązujących w momencie wyprodukowania urządzenia zarządzeń Unii Europejskiej.
Jeżeli urządzenie użytkowane jest komercyjnie, użytkownik jest zobowiązany podczas całego okresu użytkowania urządzenia do ustalania zgodności podanych środków bezpieczeństwa pracy z aktualnym stanem regulacji i do przestrzegania nowych przepisów. Poza Unią Europejską przestrzegać należy obowiązujących w miejscu użytkowania przepisów miejscowych i przepisów dotyczących bezpieczeństwa pracy. Obok przepisów bezpieczeństwa pracy w tej instrukcji obsługi przestrzegać też należy ogólnie obowiązujących przepisów BHP oraz obowiązujących przepisów ochrony środowiska w miejscu użytkowania urządzenia.
OSTRZEŻENIE!
Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym także dzieci) o ograniczonej sprawności fizycznej, sensorycznej czy umysłowej lub z niedostatecznym doświadczeniem i/lub niedostateczną wiedzą, chyba że osoby te znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub otrzymały od niej wskazówki, jak należy używać urządzenie.
Dzieci powinny znajdować się pod nadzorem, aby mieć pewność, że nie bawią się urządzeniem.
○ Niniejszą instrukcję obsługi należy starannie przechowywać. W przypadku udostępniania urządzenia osobom trzecim, koniecznie należy przekazać im także instrukcję obsługi.
○ Wszyscy użytkownicy muszą stosować się do informacji zawartych w niniejszej instrukcji obsługi oraz przestrzegać wskazówek BHP.
- Urządzenie wolno stosować tylko w pomieszczeniach zamkniętych.
2.3 Użytkowanie zgodnie z przeznaczeniem
Urządzenie pracuje bezpiecznie tylko wtedy, kiedy jest używane zgodnie ze swoim przeznaczeniem.
Wszelka ingerencja w urządzenie, jego montaż oraz prace konserwacyjne, musi wykonywać odpowiedni serwis specjalistyczny.
Elektroniczna waga cyfrowa jest przeznaczona wyłącznie do ważenia przedmiotów o masie do 60 (150) kg.
OSTRZEŻENIE!
Stosowanie urządzenia w celu różnym lub odbiegającym od jego normalnego przeznaczenia jest zabronione i uznawane za użytkowanie niezgodne z przeznaczeniem.
Wyklucza się jakiekolwiek roszczenia wobec producenta lub / i jego pełnomocników z tytułu szkód powstałych wskutek użytkowania urządzenia niezgodnie z jego przeznaczeniem.
Odpowiedzialność za szkody powstałe w czasie użytkowania urządzenia w sposób niezgodny z jego przeznaczeniem ponosi tylko i wyłącznie użytkownik.
3. Transport, opakowanie i magazynowanie 3.1 Kontrola dostawy
Po dotarciu dostawy należy niezwłocznie sprawdzić, czy urządzenie jest kompletne i czy nie zostało uszkodzone podczas transportu. W przypadku stwierdzenia widocznych uszkodzeń transportowych, należy odmówić przyjęcia urządzenia lub dokonać przyjęcia warunkowego.
Zakres szkody należy wpisać do dokumentów przewozowych / listu przewozowego spedytora. Następnie należy zgłosić reklamację.
Ukryte szkody należy zgłosić bezpośrednio po ich stwierdzeniu, gdyż roszczenia odszkodowawcze można zgłaszać tylko w ramach obowiązujących terminów reklamacji.
3.2 Opakowanie
Prosimy nie wyrzucać kartonu od urządzenia. Może on być potrzebny do przechowywania urządzenia, przy przeprowadzce lub podczas wysyłki urządzenia do naszego punktu serwisowego w razie wystąpienia ewentualnych uszkodzeń. Przed uruchomieniem urządzenia należy całkowicie usunąć z niego zewnętrzny i wewnętrzny materiał opakowaniowy.
WSKAZÓWKA!
Przy utylizacji opakowania należy przestrzegać przepisów obowiązujących w danym kraju. Materiały opakowaniowe nadające się do powtórnego użytku, należy wprowadzić do recyklingu.
Prosimy sprawdzić, czy urządzenie oraz akcesoria są w komplecie. Jeżeli brakowałoby jaki części, prosimy skontaktować się z naszym Działem Obsługi Klienta.
3.3 Magazynowanie
Opakowanie należy pozostawić zamknięte do momentu instalacji urządzenia, a podczas przechowywania należy stosować się do oznaczeń dotyczących sposobu ustawienia i magazynowania opakowania.
Opakowane urządzenia należy przechowywać zawsze zgodnie z poniższymi warunkami:
- nie składować na wolnym powietrzu,
- przechowywać w suchym pomieszczeniu, chroniąc przed kurzem,
- nie wystawiać na działanie agresywnych środków,
- chronić przed działaniem promieni słonecznych,
- unikać wstrząsów mechanicznych,
- w przypadku dłuższego magazynowania (powyżej trzech miesięcy), regularnie kontrolować stan wszystkich części oraz opakowania, w razie konieczności urządzenie odświeżyć i odnowić.
4. Parametry techniczne
4.1 Dane techniczne
| Nazwa | Elektroniczna waga cyfrowa | |
| Nr artykułu: | A300.068 A300.151 | |
| Zakres pomiaru: do 60 kg do 1 | 50 kg | |
| Podziałka: 20 g 50 g | ||
| Moc przyłączeniowa: 230 V 50 Hz 1,8 W | ||
| Wymiary: szer. 320 x gł. 300 x wys. 42 mm | ||
| Wymiary powierzchni ważenia: | szer. 320 x gł. 300 mm | |
| Cieżar: 4,7 kg | ||
| Akcesoria: 1 zasilacz sieciowy | ||
| Inne informacje: | do ważenia nie wymagającego legalizacji | |
Zastrzega się prawo do wprowadzenia zmian!

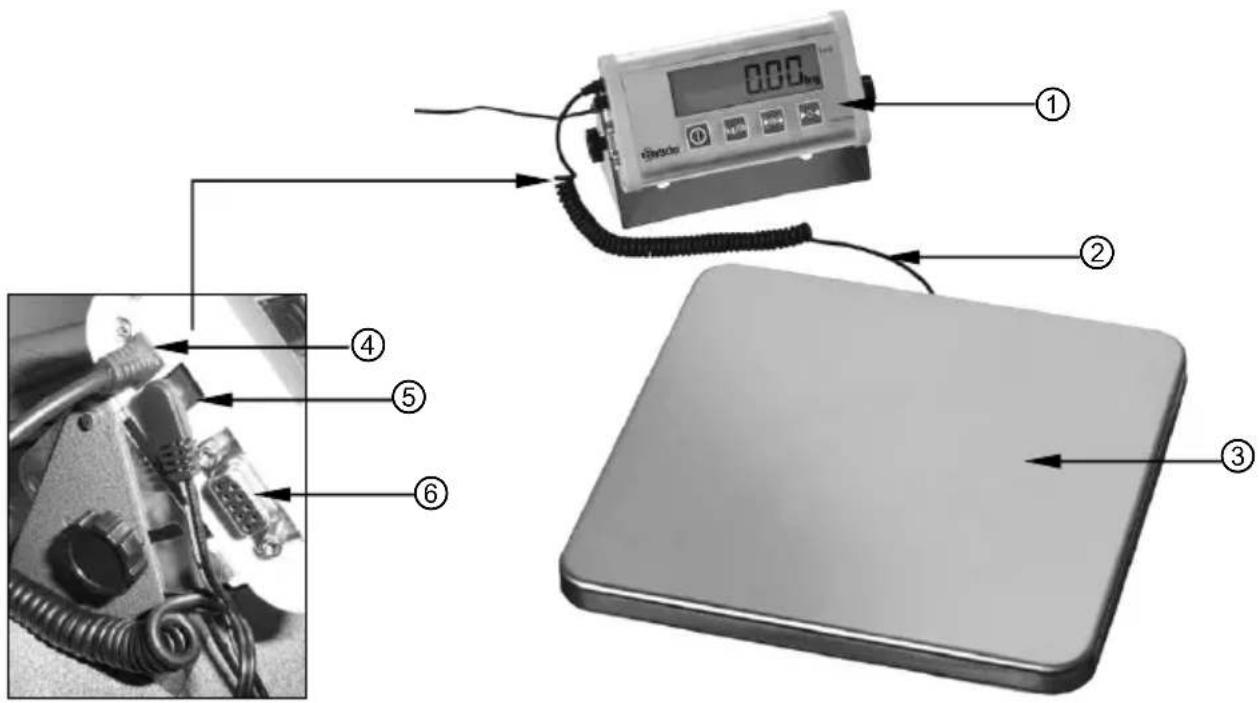

4.2 Zestawienie podzespołów urządzenia
① Wyświetlacz zdalny
④ Przyłącze przewodu skrętnego
② Przewód skrętny
⑤ Przyłącze zasilacza
③ Powierzchnia ważenia
⑥ Przyłącze PC (złącze RS 232)
5. Instalacja i obsługa
5.1 Wskazówki dotyczące bezpieczeństwa
NIEBEZPIECZEŃSTWO! Zagrożenie prądem elektrycznym!
W przypadku nieprawidłowej instalacji urządzenie może spowodować obrażenia ciała!
Przed instalacją porównać parametry lokalnej sieci prądowej z danymi technicznymi urządzenia (patrz tabliczka znamionowa).
Urządzenie wolno podłączyć tylko w przypadku zgodności parametrów! Przestrzegać zasad bezpieczeństwa!
- Przed podłączeniem zasilacza sieciowego sprawdzić, czy napięcie podane na tabliczce znamionowej urządzenia odpowiada napięciu zasilania w miejscu użytkowania (230 V / 50 Hz).
UWAGA
Nieprawidłowe podłączenie może prowadzić do poważnych uszkodzeń urządzenia oraz obrażeń ciała.
- Używać wyłącznie baterii, które nie wylewają (4 baterie alkaliczne AAA).
Wszystkie baterie należy wymieniać jednocześnie, w przeciwnym razie może dojść do nieprawidłowego działania lub zakłóceń. - Nie używać urządzenia, jeżeli nie działa ono prawidłowo, jest uszkodzone lub upadło na podłogę.
- Nie używać akcesoriów i części zamiennych, które nie są zalecane przez producenta. Mogą one stanowić zagrożenie dla użytkownika, spowodować uszkodzenie urządzenia i obrażenia ciała, a ponadto skutkują utratą gwarancji.
5.2 Ustawienie i podłączenie
- Rozpakować urządzenie i usunąć wszystkie materiały opakowaniowe.
- Ustawić elektroniczną wagę cyfrową na równym i stabilnym podłożu.
- Nie narażać wagi na działanie bezpośrednich promieni słonecznych. Może to spowodować przebarwienia bądź nieprawidłowe działanie lub zakłócenia.
- Chronić wagę przed kontaktem z wodą i innymi cieczami, ponieważ waga nie jest wodoszczelna. Użytkowanie wagi w wilgotnym środowisku może spowodować porażenie prądem, obrażenia ciała i uszkodzenia elektryczne.
5.3 Obsługa

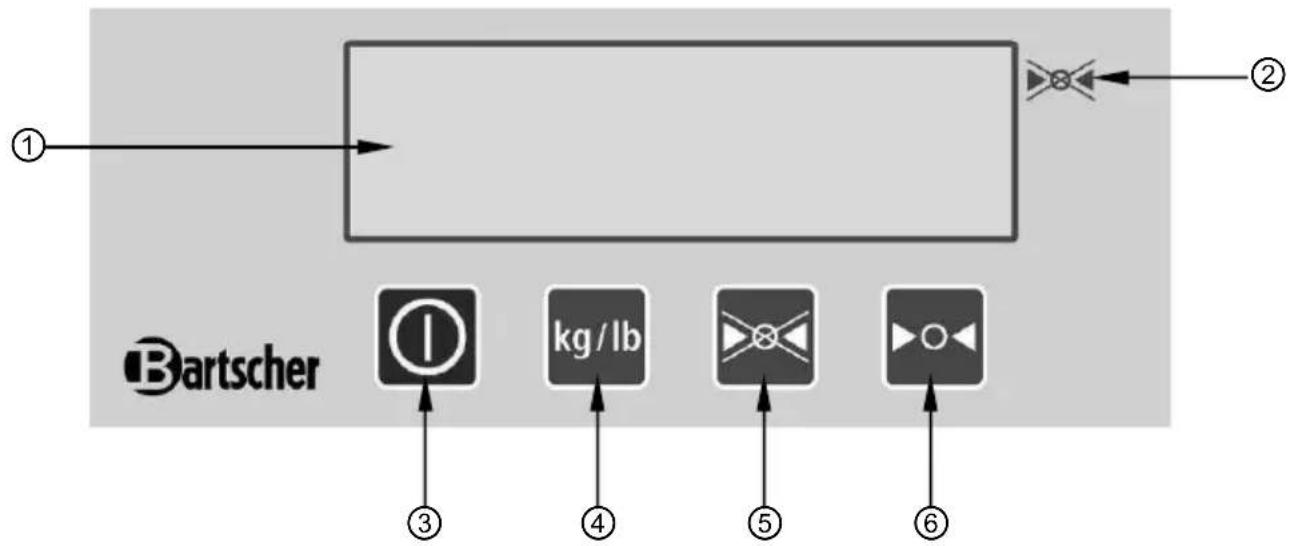

Panel obsługi
Wskaźniki i funkcje przycisków
| Nazwa Funkcja | ||
| 1 | Wyświetlacz cyfrowy | Wyświetłanie wybranych funkcji lub zważonego ciężaru. |
| 2 | Wskaźnik „STOP“ | Wskazuje, że aktywna jest funkcja „STOP“. |
| 3 | Przycisk ZAŁ/WYŁ | Włączanie / wyłączanie |
| 4 | Przycisk „JEDNOSTKA MASY“ | Zmiana jednostki kg/lb |
| 5 | Przycisk „STOP“ | Po wciśnięciu przycisku zważony ciężar jest pokazywany na wyświetlaczy cyfrowym przez 120 sekund po zdjęciu ważonego przedmiotu |
| 6 | Przycisk „ZERO“ do tarowania | Zeruje wskazanie wyświetlacza lub odejmuje ciężar pojemnika. |
Włączanie / wyłączanie urządzenia
- Jeżeli urządzenie ma być zasilane przez zasilacz sieciowy, podłączyć zasilacz do urządzenia umieszczając wtyczkę w przewidzianym do tego celu gnieździe po lewej stronie wyświetlacza zdalnego, a wtyczkę sieciową włączyć do pojedynczego gniazdka sieciowego z uziemieniem.
OSTRZEŻENIE!
Do wagi wolno podłączać wyłącznie oryginalny zasilacz sieciowy. Inne adaptery mogą spowodować trwałe uszkodzenia elektryczne.
- Urządzenie może być również zasilane bateriami. Otworzyć komorę baterii po prawej stronie wyświetlacza i włożyć 4 baterie alkaliczne AAA zwracając uwagę na poprawną biegunowość. Zamknąć komorę baterii.
- Gdy na powierzchni ważenia nie znajdują się żadne przedmioty, wcisnąć przycisk ZAŁ/WYŁ ①. Na wyświetlaczu cyfrowym zostaną przez kilka sekund wyświetlone wszystkie symbole, a następnie maksymalne obciążenie i podziałka.
- Kiedy na wyświetlaczu pojawi się „0“, można rozpocząć ważenie przedmiotów.
• W celu wyłączenia wagi wcisnąć ponownie przycisk ZAŁ/WYŁ ①. - Jeżeli waga cyfrowa nie będzie używana, odłączyć wtyczkę sieciową (wyjąć wtyczkę z gniazda sieciowego!). W przypadku dłuższego nieużywania wyjąć baterie z urządzenia.
Ważenie
- Wcisnąć przycisk ZAŁ/WYŁ ①, aby włączyć wągę.
Po włączeniu urządzenia na wyświetlaczu cyfrowym zostaną przez kilka sekund wyświetlone wszystkie symbole, a następnie pojawi się „0“. W tym momencie można rozpocząć ważenie przedmiotów.
- Wybór jednostki masy za pomocą przycisku kg/lb
Wcisnąć przycisk kg/lb, aby wybrać jednostkę masy „kg“ lub „lb“. Po wybraniu jednostka masy ukazuje się obok wartości zważonego ciężaru. Gdy wskazanie przestanie migać (co oznacza, że dane są stabilne), można odczytać zważony ciężar.
- Jeżeli ważenie odbywa się bez pojemnika:
Sprawdzić, czy wyświetlane jest „0“. Jeżeli nie, wcisnąć przycisk ▶◀, aby na wyświetlaczu pojawiło się „0“. Umieścić ważone przedmioty na powierzchni ważenia. Gdy wartość się ustabilizuje, na wyświetlaczu cyfrowym ukazuje się symbol stabilności „▶”.
- Jeżeli ważenie odbywa się z pojemnikiem:
Ustawić pusty pojemnik na powierzchni ważenia. Odczekać do wyświetlenia symbolu stabilności „▶“ i wcisnąć przycisk ▶◀. Umieścić ważone przedmioty w pojemniku. Gdy wartość się ustabilizuje, na wyświetlaczu cyfrowym ukazuje się symbol stabilności „▶“.
Metody kalibracji
Dowolna kalibracja jednopunktowa
a) Włączyć urządzenie, przytrzymać wciśnięty przycisk kg/lb, aż na wyświetlaczu cyfrowym pojawi się „----“.
b) Wcisnąć krótko przycisk kg/lb lub ▶, aby przejść do trybu kalibracji. Na wyświetlaczu cyfrowym pojawi się „CAL“.
c) Wcisnąć krótko przycisk ▶◀, aby się upewnić, że ustawiony jest tryb kalibracji.
d) Na wyświetlaczu cyfrowym pojawia się przemiennie „Load“ i „0.0kg“.
e) Upewnić się, że na powierzchni ważenia nie znajdują się żadne przedmioty, Wcisnąć krótko przycisk ▶◀, aby potwierdzić rozpoczęcie przez wagę kalibracji „0.0kg“. W trakcie kalibracji „0.0kg“ na wyświetlaczu miga symbol „0.0kg“. Zapewnić spokój i stabilność powierzchni ważenia oraz brak wpływu innych czynników, które mogą zakłócać ważenie. Gdy ciężar utrzyma się stabilnie przez ponad 2 sekundy, waga automatycznie kończy kalibrację „0.0kg“ i przechodzi do następnego punktu kalibracji. W innym wypadku na wyświetlaczu nadal miga symbol „0.0kg“, aż do ustabilizowania się ciężaru.
f) Zakładając, że następnym punktem kalibracji ma być „xx.xkg“, na wyświetlaczu cyfrowym pojawia się naprzemiennie symbol „Load“ i „xx.xkg“, co oznacza, że na powierzchni ważenia należy umieścić ciężar „xx.xkg“.
g) Jeżeli wymagana jest zmiana tego ciężaru, wcisnąć krótko przycisk kg/lb lub ▶◀, aby zmienić menu modyfikacji. Następnie wcisnąć krótko przycisk kg/lb, aby zmienić migającą pozycję. Wcisnąć krótko przycisk ▶◀, aby zwiększyć migającą pozycję o plus 1 i wcisnąć krótko przycisk ▶◀, aby się upewnić, że zmiana została wykonana.
h) Upewnić się, że ciężar na powierzchni ważenia wynosi „xx.xkg“ i wcisnąć krótko przycisk ▶◀, aby potwierdzić kalibrację „xx.xkg“. W trakcie kalibracji „xx.xkg“ na wyświetlaczu miga szybko symbol „xx.xkg“. Zapewnić spokój i stabilność powierzchni ważenia oraz brak wpływu innych czynników, które mogą zakłócać ważenie. Gdy ciężar utrzyma się stabilnie przez ponad 2 sekundy, waga automatycznie kończy kalibrację „xx.xkg“ i zapisuje w pamięci parametry kalibracji. W innym wypadku na wyświetlaczu pokazywany jest symbol „xx.xkg“, aż do ustabilizowania się ciężaru.
Standardowa kalibracja dwupunktowa
a) Włączyć urządzenie, przytrzymać wciśnięty przycisk kg/lb, aż na wyświetlaczu cyfrowym pojawi się „----“.
b) Wcisnąć krótko kg/lb lub ▶, aby przejść do trybu kalibracji. Na wyświetlaczu cyfrowym pojawi się „Line“.
c) Wcisnąć krótko przycisk ▶○◀, aby się upewnić, że urządzenie rozpoczęło kalibrację.
d) Gdy rozpocznie się kalibracja skali, na wyświetlaczu cyfrowym pojawia się naprzemiennie „Load“ i „0.0kg“.
e) Upewnić się, że na powierzchni ważenia nie znajdują się żadne przedmioty, Wcisnąć krótko przycisk ▶◀, aby potwierdzić rozpoczęcie przez wagę kalibracji „0.0kg“. W trakcie kalibracji „0.0kg“ na wyświetlaczu miga symbol „0.0kg“. Zapewnić spokój i stabilność powierzchni ważenia oraz brak wpływu innych czynników, które mogą zakłócać ważenie. Gdy ciężar utrzyma się stabilnie przez ponad 2 sekundy, waga automatycznie kończy kalibrację „0.0kg“ i przechodzi do następnego punktu kalibracji. W innym wypadku na wyświetlaczu nadal miga symbol „0.0kg“, aż do ustabilizowania się ciężaru.
f) Automatycznie zostaje wyświetlona następna kalibracja odnosząca się do połowy maksymalnego obciążenia (30 lub 75 kg). Ustawić na powierzchni ważenia wskazywany ciężar, odczekać do ustabilizowania się obciążenia (ustanie migania) i wcisnąć w celu zatwierdzenia przycisk ▶
g) Waga przechodzi automatycznie do kalibracji maksymalnego obciążenia (60 lub 150 kg). Ustawić na powierzchni ważenia wskazywany ciężar, odczekać do ustabilizowania się obciążenia (ustanie migania) i wcisnąć w celu zatwierdzenia przycisk ▶
h) W tym momencie można wrócić do trybu ważenia.
Funkcja STOP
Wciśnięcie przycisku sprawia, że zważony ciężar jest pokazywany na wyświetlaczu cyfrowym przez 120 sekund od zdjęcia ważonego przedmiotu z powierzchni ważenia. Funkcja ta umożliwia łatwe odczytanie ciężaru.
- Umieścić ważony przedmiot na powierzchni ważenia.
- Odczekać do stabilnego wyświetlenia ciężaru.
- Wcisnąć przycisk 🚫. Zaczekać, aż rozlegnie się sygnał dźwiękowy. Na wyświetlaczu pojawi się symbol „▶“ oznaczający STOP.
- Zdjąć ważony przedmiot z powierzchni ważenia. Zważony ciężar jest pokazywany na wyświetlaczu cyfrowym przez 120 sekund.
- Opuścić/wyłączyć funkcję STOP: Przedmiot jest ważony i włączana jest funkcja STOP. W celu wyłączenie/opuszczenia funkcji STOP należy ponownie wcisnąć przycisk 🚗, aby wyłączyć symbol „▶“ oznaczający STOP i powrócić do wartości zważonego ciężaru.
Przesyłanie danych / funkcja drukowania
- Jeżeli elektroniczna waga cyfrowa ma zostać zintegrowana z systemem komputerowym, złącze RS-232 umożliwia transfer danych z operacji ważenia.
- Wcisnąć i przytrzymać przez 2 sekundy wciśnięty przycisk 🔍, rozlega się sygnał dźwiękowy i dane z operacji ważenia są przesyłane z centralnego procesora CPU do podłączonego komputera lub drukarki.
Tryb liczenia (liczba sztuk)
- Ta funkcja wagi cyfrowej pozwala określić liczbę przedmiotów znajdujących się w jednej próbie. Do określenia liczby sztuk waga wykorzystuje znany ciężar jednego przedmiotu.
- Zdjąć z powierzchni ważenia wszelkie przedmioty i wcisnąć krótko przycisk ▶0◀, aby ustawić urządzenie na „0“.
- Wciskać przycisk kg/lb, aż urządzenie przejdzie do trybu „pcs“, a na wyświetlaczu ukaże się symbol „ADD10“.
- Wciskając przycisk można zmienić ustawienie liczby sztuk (20, 50, 5).
- Umieścić na powierzchni ważenia liczbę sztuk przedmiotów odpowiadającą ustawieniu (5, 10, 20, 50).
Uwaga: ciężar każdego przedmiotu musi być większy od minimalnego dopuszczalnego ciężaru częściowego, w przeciwnym razie na wyświetlaczu ukazuje się symbol „no“.
Przedmioty muszą ważzyć tyle samo.
- Wcisnąć przycisk w celu obliczenia i zapisania w pamięci ciężaru jednostkowego.
- Zdjąć ważone przedmioty z powierzchni ważenia. Waga cyfrowa jest ustawiona do obliczania przedmiotów o takim ciężarze jednostkowym.
- Umieścić na powierzchni ważenia przedmioty, które mają zostać policzone. Na wyświetlaczu cyfrowym pojawi się liczba sztuk danego przedmiotu.
- Chcąc policzyć inną liczbę sztuk danego przedmiotu należy wcisnąć przycisk. Jeżeli operacja liczenia sztuk ma zostać zakończona, wcisnąć przycisk kg/lb, aby przerwać tryb liczenia, a waga zapisze ostatnią wartość do stosowania podczas liczenia.
6. Czyszczenie i konserwacja
6.1 Wskazówki dotyczące bezpieczeństwa
- Przed rozpoczęciem czyszczenia i napraw odłączyć zasilacz sieciowy od urządzenia i wyłączyć z gniazda sieciowego (wyciągnąć wtyczkę sieciową!).
○ Nie wolno stosować żadnych żrących detergentów i należy uważać, aby do urządzenia nie przedostała się woda.
○ Aby uniknąć porażenia prądem nie wolno nigdy zanurzać urządzenia, kabla ani wtyczki w wodzie lub innej cieczy.
OSTRZEŻENIE!
Urządzenie nie jest przystosowane do bezpośredniego spryskiwania strumieniem wody. Dlatego nie wolno używać do czyszczenia urządzenia strumienia wody pod ciśnieniem!
6.2 Czyszczenie
o Należy regularnie czyścić urządzenie.
Do czyszczenia wyświetlacza zdalnego używać wilgotnej, miękkiej ściereczki i łagodnego środka myjącego.
○ W razie potrzeby zdjąć z urządzenia powierzchnię ważenia w celu jej umycia. Używać wyłącznie miękkiej ściereczki i nigdy nie stosować żadnego rodzaju gruboziarnistych środków czyszczących, które mogą porysować urządzenie.
o Po umyciu wytrzeć powierzchnię do sucha za pomocą miękkiej, suchej ściereczki.
6.3 Wskazówki bezpieczeństwa dotyczące konserwacji
- Regularnie sprawdzać zasilacz i kabel sieciowy pod kątem uszkodzeń. Nigdy nie używać urządzenia, jeżeli uszkodzony jest zasilacz lub kabel sieciowy. Jeżeli zasilacz lub kabel sieciowy jest uszkodzony, musi zostać wymieniony przez serwis lub wykwalifikowanego elektryka, celem uniknięcia zagrożenia.
○ W razie wystąpienia uszkodzeń lub usterek należy zwrócić się do sklepu specjalistycznego lub do naszego serwisu. Należy zwrócić uwagę na wskazówki dot. szukania usterek w punkcie 7.
Prace konserwacyjne i naprawcze mogą prowadzić wyłącznie osoby wykwalifikowane, stosując przy tym oryginalne części zamienne oraz akcesoria. Nie należy podejmować prób naprawy urządzenia na własną rękę.
7. Możliwe usterki
| Problem | Przyczyna | Rozwiązanie |
| Wyświetlacz cyfrowy nie wyświetla żadnych symboli | Nieprawidłowo podłączona wtyczka sieciowa.Wyczerpane baterie. | Włączyć prawidłowo wtyczkę sieciową.Wymienić baterie. |
| Sygnalizacja niskiego napięcia „AC“ | Niskie napięcie baterii. | Wymienić baterie. |
| Błąd odczytu danych z operacji ważenia. | Przed ważeniem nie zostało ustawione „0“.Waga cyfrowa nie została skalibrowana. | Nie umieszczać na powierzchni ważenia żadnych przedmiotów, wcisnąć przycisk▶○◀ i rozpocząć operację ważenia.Skalibrować wagę. |
| Nieprawidłowa kalibracja | Ciężar kalibracyjny nie jest precyzyjny. | Użyć precyzyjnego ciężaru kalibracyjnego. |
Wyświetlane kody błędów
| Kod błędu | Znaczenie Rozwiązanie | |
| no | W trakcie kalibracji umieszczony został ciężar kalibracyjny niezgodny ze wskazaniem wyświetlacza.W trakcie kalibracji umieszczona została liczba sztuk przedmiotu niezgodna ze wskazaniem wyświetlacza. | Umieścić na wadze ciężar odpowiadający wyświetlanej wartości.Umieścić na wadze liczbę sztuk odpowiadającą wyświetlanej wartości. |
| AC | Zbyt niskie napięcie baterii. | Włożyć nowe baterie lub użyć zasilacza sieciowego. |
| Err-0 | Utrata danych kalibracyjnych.Uszkodzona waga cyfrowa lub wyświetlacz zdalny. | Ponowna kalibracja.Skontaktować się z serwisem. |
| Err-1 | Ciężar przekracza maksymalny dopuszczalny ciężar.Utrata danych kalibracyjnych.Uszkodzona waga cyfrowa lub wyświetlacz zdalny. | Usunąć przedmioty z powierzchni ważenia.Ponowna kalibracja.Skontaktować się z serwisem. |
8. Utylizacja
Stare urządzenia
Po zakończeniu okresu eksploatacji, stare urządzenie należy poddać utylizacji, zgodnie z obowiązującymi w danym kraju regulacjami. Zalecamy skontaktować się ze specjalistyczną firmą lub nawiązać kontakt z komórką ds. utylizacji we władzach gminy.
OSTRZEŻENIE!
Użytkownik jest zobowiązany przekazać do utylizacji znajdujące się w urządzeniu baterie (akumulatory), urządzenie i zasilacz. Wyjąć baterie z komory baterii w urządzeniu i oddać do utylizacji w odpowiednim punkcie zbiórki baterii prowadzonym przez gminę. Odłączyć zasilacz od dopływu prądu i oddać urządzenie oraz zasilacz do utylizacji w prowadzonym przez gminę punkcie utylizacji starych urządzeń. Zabronione jest usuwanie wraz z odpadami domowymi.
WSKAZÓWKA!
Podczas utylizacji urządzenia należy postępować zgodnie z właściwymi przepisami państwowymi lub regionalnymi.
Bartscher GmbH
Niemcy Faks: +49 (0) 5258 971-120
