INSTRUKCJA OBSŁUGI GPSE 40 A.3 Güde

POLSKI Przed przystąpieniem do uruchomienia prosimy o dokładne zapoznanie się z instrukcją obsługi.

PL Czyszczenie / konserwacja

Stroj držte mimo dosahu detí.

Nevystavujte stroj dažđu.

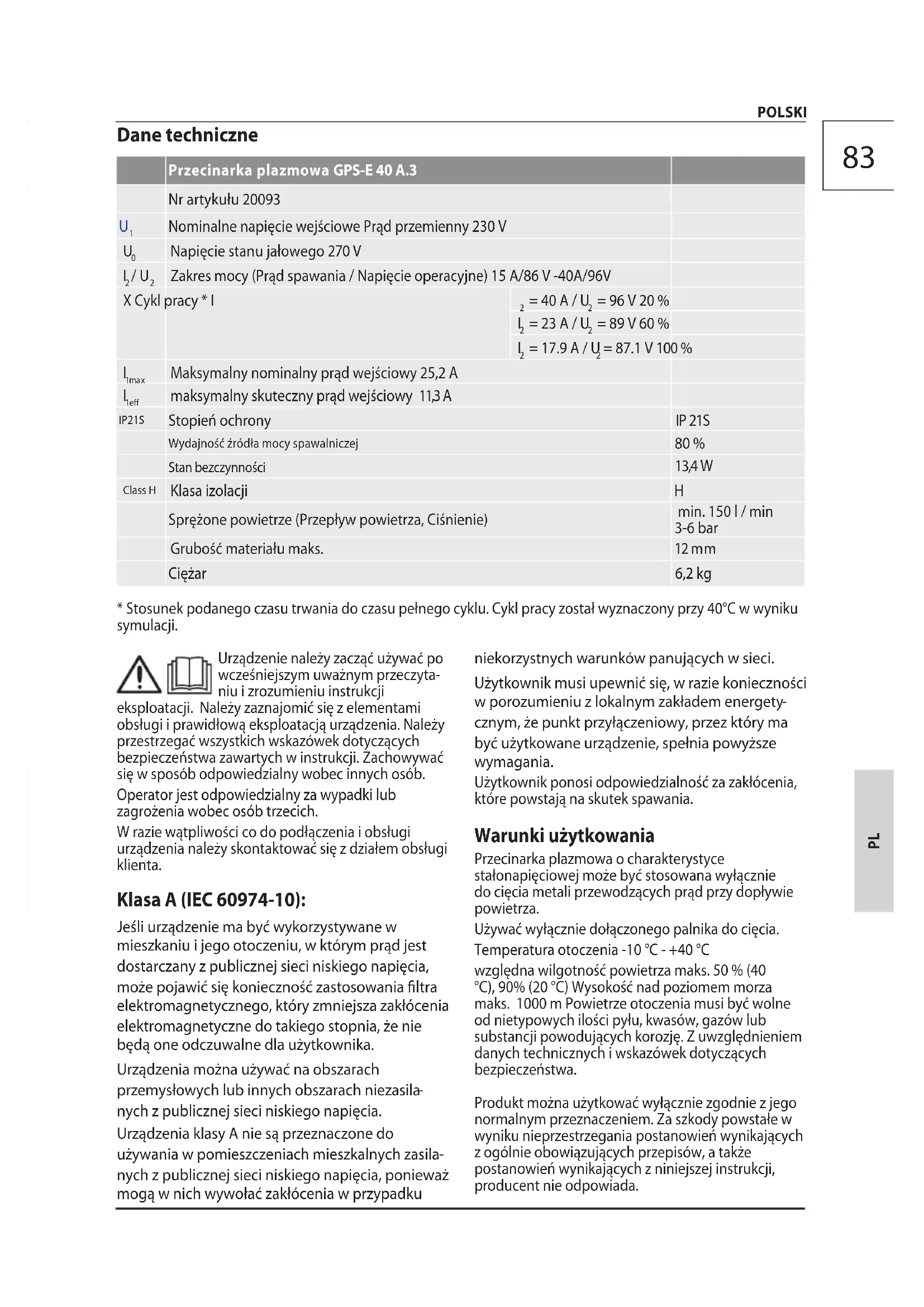

	Przecinarka plazmowa GPS-E 40 A.3
	Nr artykułu 20093
U_1	Nominalne napięcie wejściowe Prąd przemienny 230 V
U_0	Napięcie stanu jałowego 270 V
I_2/U_2	Zakres mocy (Prąd spawania / Napięcie operacyjne) 15 A/86 V -40A/96V
X Cykl	pracy * I	_2=40 A/U_2=96 V 20%
		I_2=23 A/U_2=89 V 60%
		I_2=17.9 A/U_2=87.1 V 100%
I_1max	Maksymalny nominalny prąd wejściowy 25,2 A
I_1eff	maksymalny skuteczny prąd wejściowy 11,3 A
IP21S	Stopień ochrony		IP 21S
	Wydajność źródła mocy spawalniczej		80 %
	Stan beczynności		13,4 W
Class H	Klasa izolacji		H
	Sprężone powietrze (Przepływ powietrza, Ciśnienie)		min. 150 l/min3-6 bar
	Grubość materiału maks.		12 mm
	Cieżar		6,2 kg

* Stosunek podanego czasu trwania do czasu pełnego cyklu. Cykl pracy został wyznaczony przy 40°C w wyniku symulacji.

Urządzenie należy zacząć używać po wcześniejjszym uważnym przeczytaniu i zrozumieniu instrukcji

eksploatacji. Należy zaznajomić się z elementami obsługi i prawidłową eksploatacją urządzenia. Należy przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa zawartych w instrukcji. Zachowywać się w sposób odpowiedzialny wobec innych osób.

Operator jest odpowiedzialny za wypadki lub zagrożenia wobec osób trzecich.

W razie wątpliwości co do podłączenia i obsługi urządzenia należy skontaktować się z działem obsługi klienta.

Klasa A (IEC 60974-10):

Jeśli urządzenie ma być wykorzystywane w mieszkaniu i jego otoczeniu, w którym prąd jest dostarczany z publicznej sieci niskiego napięcia, może pojawić się konieczność zastosowania filtra elektromagnetycznego, który zmniejsza zakłócenia elektromagnetyczne do takiego stopnia, że nie będą one odczuwalne dla użytkownika.

Urządzenia można używać na obszarach przemysłowych lub innych obszarach niezasilanych z publicznej sieci niskiego napięcia.

Urządzenia klasy A nie są przeznaczone do używania w pomieszczeniach mieszkalnych zasilanych z publicznej sieci niskiego napięcia, ponieważ mogą w nich wywołać zakłócenia w przypadku

niekorzystnych warunków panujących w sieci.

Użytkownik musi upewnić się, w razie konieczności w porozumieniu z lokalnym zakładem energetycznym, że punkt przyłączeniowy, przez który ma być użytkowane urządzenie, spełnia powyższe wymagania.

Użytkownik ponosi odpowiedzialność za zakłócenia, które powstają na skutek spawania.

Warunki użytkowania

Przecinarka plazmowa o charakterystyce stałonapięciowej może być stosowana wyłącznie do cięcia metali przewodzących prąd przy dopływie powietrza.

Używać wyłącznie dołączonego palnika do cięcia.

Temperatura otoczenia -10 °C - +40 °C względna wilgotność powietrza maks. 50 % (40 °C), 90% (20 °C) Wysokość nad poziomem morza maks. 1000 m Powietrze otoczenia musi być wolne od nietypowych ilości pyłu, kwasów, gazów lub substancji powodujących korozję. Z uwzględnieniem danych technicznych i wskazówek dotyczących bezpieczeństwa.

Produkt można użytkować wyłącznie zgodnie z jego normalnym przeznaczeniem. Za szkody powstałe w wyniku nieprzestrzegania postanowień wynikających z ogólnie obowiązujących przepisów, a także postanowień wynikających z niniejszej instrukcji, producent nie odpowiada.

POLSKI

Zwracamy uwagę, że nasze urządzenia nie są skonstruowane do celów działalności gospodarczej, rzemieślniczej lub przemysłowej. W przypadku użycia urządzenia do celów gospodarczych, rzemieślniczych lub przemysłowych, albo podobnych czynności nie możemy udzielić żadnej gwarancji.

Wymagania stawiane użytkownikowi

Przed obsługą urządzenia użytkownik powinien uważnie przeczytać instrukcję obsługi ze zrozumie- niem.

Ponieważ używanie urządzenia może wiązać się z poważnymi zagrożeniami w przypadku niewłaściwego obchodzenia się z nim, korzystanie z urządzenia może być powierzone wyłącznie osobom posiadającym odpowiednie kompetencje.

Operator musi być odpowiednio przeszkolony w zakresie ustawiania, obsługi i użytkowania maszyny.

Kwalifikacje: Oprócz szczegółowego instruktażu przeprowadzonego przez wykwalifikowaną osobę, do korzystania z urządzenia nie są potrzebne żadne specjalne kwalifikacje.

Minimalny wiek: Urządzenie może być używane wyłącznie przez osoby, które ukończyły 18. rok życia. Wyjątkiem jest stosowanie urządzenia pod nadzorem instruktora w procesie nauki w celu uzyskania pełnego przygotowania do zawodu.

Szkolenie: Używanie urządzenia wymaga jedynie odpowiedniego instruktażu przeprowadzonego przez wykwalifikowaną osobę lub zapoznania się z instrukcją obsługi. Nie jest potrzebne specjalne szko- lenie. Użytkownik jest odpowiedzialny za wypadki lub zagrożenia dla osób trzecich.

Instrukcje dotyczące instalacji i ob- stugi spawarki łukowej, aby zapobiec ewentualnym emisjom zakłócen:

Jako producent zalecamy, aby poniższe oceny i działania zostały przeprowadzone przez wykwalifikowanego elektryka.

Informacje ogólne

Użytkownik jest odpowiedzialny za ustawienie i obsługę spawarki łukowej/przecinarki zgodnie z instrukcjami producenta. W przypadku wykrycia zakłócen elektromagnetycznych, obowiązkiem użytkownika spawarki łukowej/przecinarki jest znalezienie rozwiązania z pomocą techniczną producenta. W niektórych przypadkach środek ten może polegać po prostu na uziemieniu obwodu spawalniczego (patrz uwaga). W innych przypadkach może to obejmować całkowite ekranowanie elektromagnetyczne źródła prądu spawania/cięcia i przedmiotu obrabianego, powiązane z filtrami wejściowymi. We wszystkich przypadkach zakłócenia elektromagnetyczne muszą być zredukowane do momentu, aż przestaną zakłócać.

Uwaga

Sposób uziemienia obwodu spawalniczego zależy od lokalnych przepisów bezpieczeństwa.

Modyfikacja uziemienia w celu poprawy kompatybilności elektromagnetycznej może zwiększyć ryzyko wypadków lub uszkodzenia sprzętu.

Ocena obszaru

Przed ustawieniem spawarki łukowej/przecinarki użytkownik musi ocenić potencjalne problemy elektromagnetyczne w otoczeniu.

Należy wziąć pod uwagę następujące kwestie:

a) inne linie energetyczne, linie sterujące, linie sygnałowe i telekomunikacyjne powyżej, poniżej i w sąsiedztwie spawarki łukowej i/lub przecinarki;

b) nadajniki i odbiorniki sygnału dźwiękowego i telewizyjnego;

c) komputery i inne urządzenia sterujące;

d) urządzenia zabezpieczające, np. ochrona placówek handlowych;

e) zdrowie osób znajdujących się w pobliżu, np. w przypadku stosowania rozruszników serca i aparatów słuchowych;

f) sprzęt do kalibracji lub pomiarów;

g) odporność na zakłócenia innych urządzeń znajdujących się w pobliżu. Użytkownik musi upewnić się, że

inne urządzenia używane w pobliżu są do niego przystosowane. Może to wymagać zastosowania dodatkowych środków ochronnych;

h) pora dnia, w której ma być wykonywane spawanie, cięcie lub inne czynności.

Wielkość obszaru otaczającego, który należy wziąć pod uwagę, zależy od konstrukcji budynku i innych działań odbywających się w tym miejscu. Obszar ten może wykraczać poza linię własności

Ocena spawarki/przecinarki

Oprócz oceny obszaru można przeprowadzić ocenę spawarek/przecinarek łukowych, aby przeanalizować i rozwiązać przypadki zakłóceń. Ocena emisji promieniowania powinna obejmować pomiary in situ, jak określono w sekcji 10 normy CISPR 11:2009. Pomiary in situ mogą być również wykorzystywane do potwierdzenia skuteczności środków minimalizujących.

Uwagi dotyczące środków minimalizujących:

Publiczna sieć energetyczna

Spawarki/przecinarki powinny być podłączone do publicznej sieci energetycznej zgodnie z zaleceniami producenta. Jeśli wystąpią zakłócenia, może być konieczne podjęcie dodatkowych środków ostrożności, takich jak filtry do połączenia sieciowego. Należy rozważyć

ekranowanie linii zasilania spawarek/przecina- rek zainstalowanych na stałe metalową rurą lub podobnym elementem. Ekran powinien być połączony elektrycznie na całej długości. Ośłonę należy podłączyć do źródła prądu spawania/ cięcia w taki sposób, aby uzyskać dobry kontakt elektryczny pomiędzy osłoną a obudową źródła prądu spawania/cięcia.

Konserwacja spawarek łukowych/przecinarek

Spawarki łukowe/przecinarki powinny być regularnie konserwowane zgodnie z zaleceniami producenta. Wszystkie drzwi dostępowe i serwisowe oraz pokrywy powinny być za-mknięte i dobrze zabezpieczone, gdy spawarka/przecinarka pracuje. Z wyjątkiem modyfikacji i regulacji określonych w instrukcjach producenta, spawarka/przecinarka nie powinna być w żaden sposób modyfikowana. W szczególności przerwy iskrowe w urządzeniach do zapłonu i stabilizacji łuku powinny być regulowane i utrzymywane zgodnie z zaleceniami producenta.

Przewody spawalnicze

Przewody spawalnicze powinny być jak naj- krótsze, blisko siebie i przebiegać na poziomie gruntu lub blisko niego.

Równoważenie potencjałów

Należy rozważyć połączenie elektryczne wszystkich metalowych części znajdujących się w spawarce/przecinarce i obok niej. Jednakże metalowe części połączone z obrabianym przedmiotem mogą zwiększyć ryzyko porażenia elektrycznego spawacza poprzez jednoczesne dotknięcie tych metalowych części i elektrody. Spawacz powinien być elektrycznie odizolowany od wszystkich tych połączonych metalowych części.

Uziemienie obrabianego przedmiotu

Jeżeli przedmiot obrabiany nie jest jeszcze uziemiony ze względów bezpieczeństwa elektrycznego lub ze względu na jego wielkość i położenie, np. zewnętrzna ściana statku lub konstrukcje stalowe, podłączenie przedmiotu obrabianego do uziemienia może w niektórych, ale nie wszystkich przypadkach, zmniejszyć emisję. Należy unikać sytuacji, w których uziemienie przedmiotu obrabianego może zwiększyć ryzyko wypadku dla użytkownika lub spowodować zniszczenie innych urządzeń elektrycznych. W razie potrzeby należy wykonać połączenie obrabianego przedmiotu z ziemią poprzez bezpośrednie połączenie z obrabianym przedmiotem.

W krajach, w których bezpośrednie podłączenie jest zabronione,

połączenie powinno być wykonane za pomocą odpowiednich kondensatorów wybranych zgodnie z przepisami krajowymi.

Ekranowanie

Selektywne ekranowanie innych przewodów i urządzeń w pobliżu może zmniejszyć na- promieniowanie. W przypadku specjalnych zastosowań można rozważyć ekranowanie całej spawarki/przecinarki.

Zagrożenia resztkowe

Pomimo przestrzegania instrukcji obsługi istnieje również nieprzewidywalne ryzyko resztkowe.

Nawet jeśli spawarka do spawania drutem rdzeni- owym jest używana prawidłowo, zawsze istnieje ryzyko resztkowe.. Nawet jeśli spawarka do spawania drutem rdzeniowym jest używana prawidłowo, zawsze istnieje ryzyko resztkowe.

• obrażenia oczu spowodowane oślepieniem,
• oparzenia spowodowane dotykaniem gorących części urządzenia lub przedmiotu obrabianego,
• w przypadku niewłaściwego zabezpieczenia, ryzyko wypadku i pożaru na skutek rozpyłania iskier lub cząstek żużla,
• szkodliwe emisje spowodowane dymem i gazami, w przypadku braku powietrza bądź niewystarczającej wentylacji w pomieszczeniach zamkniętych.
  Zmniejszyć ryzyko resztkowe stosując spawarkę do spawania drutem rdzeniowym w sposób ostrożny i zgodny z przepisami oraz postępując zgodnie z wszystkimi instrukcjami.

Postępowanie w nagłym przypadku

W przypadku obrażeń udzielić pierwszej pomocy w niezbędnym zakresie i wezwać możliwie najszybciej pomoc lekarską. Zabezpieczyć poszkodowane-go przed ewentualnymi dalszymi obrażeniami i pozostawić go w spokoju.

W przypadku wezwania pomocy należy podać następujące informacje

1. Miejsce, w którym wydarzył się wypadek,
2. Rodzaj wypadku,
3. Liczba poszkodowanych w wypadku,
4. Rodzaj obrażeń

Ogólne wskazówki dotyczące bezpieczeństwa

ZAGROŻENIE! Porażenie prądem! Istnieje ryzyko obrażeń spowodowanych prądem elektrycznym!

OSTRZEŻENIE

Prosimy o dokładne zapoznanie się z instrukcją obsługi i zawartymi w niej wskazówkami. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Stanowisko pracy powinno być czyste i wysprzątane. Nieuporządkowane stanowiska robocze i stoły warsztatowe zwiększają zagrożenie wypadkami i obrażeniami.

Urządzenie to nie jest przeznaczone do tego, aby mogło być używane przez osoby (łącznie z dziećmi) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub osób o braku doświadczenia względnie wiedzy fachowej, chyba że będą one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub zostaną przez nią odpowiednio poinstruowane, jak należy używać tego urządzenia. Ponadto należy nadzorować dzieci, aby upewnić się, że nie będą one bawiły się urządzeniem. Urządzenie i materiał opakowaniowy to nie zabawki.

⚠️ Nie patrzeć bezpośrednio w łuk elektryczny, stosować tylko maskę spawalniczą ze szkłem ochronnym zgodnie z normą DIN. Oprócz promieniowania świetlnego i cieplnego, które powodują oślepienie bądź oparzenia, łuk elektryczny emituje również promienie UV. To niewidoczne promieniowanie ultrafioletowe powoduje, w przypadku braku odpowiedniej ochrony, bardzo bolesne zapalenie spojówek, które jest odczuwalne dopiero po kilku godzinach. Ponadto promieniowanie UV ma szkodliwy wpływ na niechronione obszary ciała, podobny do oparzenia słonecznego.

W obszarze pracy przestrzegać miejscowych przepisów BHP i bezpieczeństwa.

Uwaga! Przepisy krajowe mogą ograniczać korzystanie z maszyny.

Nie należy używać osprzętu, który nie jest przewidziany i polecany przez producenta specjalnie do tego urządzenia.

Urządzenie nie może być ustawiane bezpośrednio przy ścianie w czasie eksploatacji i należy zapewnić mu wystarczającą przestrzeń. Tylko w ten sposób do szczelin przedostaje się wystarczająca ilość powietrza.

UWAGA! Niewłaściwa obsługa może powadzić do przegrzania spawarki do ewania drutem rdzeniowym lub szkód terialnych.

Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw.

Sprawdzić maszynę pod kątem ewentualnych uszkodzeń

OSTRZEŻENIE Zawsze wyłączać wyłącznik zasilania, jeśli maszyna jest pozostawiona bez nadzoru.

Urządzenie nie może być używane, jeżeli jest uszkodzone lub gdy uszkodzone są urządzenia zabezpieczające. Wymienić części zużyte i uszkodzone.

Jeśli urządzenie jest uszkodzone, nie wolno go uruchamiać pod żadnym pozorem.

Naprawy i prace, których nie opisano w niniejszej instrukcji obsługi, modą być przeprowadzane wyłącznie przez wykwalifikowany personel.

Elektronarzędzia należy pielęgnować z najwyższą starannością. Sprawdzić, czy części ruchome funkcjonują prawidłowo i nie zakleszczają się, czy żaden z elementów nie jest pęknięty lub uszkodzony w taki sposób, że dalsza eksploatacja narzędzia staje się niemożliwa. Uszkodzone części należy naprawić lub wymienić przed ponownym zastosowaniem narzędzia.

Bezpieczeństwo elektryczne

Eksploatacja jest dopuszczalna tylko z łącznikiem ochronnym prądowym (RCD ks. prąd uszkodzeniowy 30 mA)

Podłączyć wtyczkę przewodu zasilającego do gniazdka o odpowiednim kształcie, napięciu i częstotliwości, które są zgodne z obowiązującymi przepisami.

Nieprawidłowa instalacja elektryczna, zbyt wysokie napięcie w sieci lub niewłaściwa obsługa mogą prowadzić do porażenia prądem elektrycznym. Każde porażenie prądem może być śmiertelne.

Kable przedłużające nie mogą być dłuższe niż 5 metrów i muszą mieć przekrój co najmniej 1,5 mm2. Nie zaleca się stosowania kabli przedłużających o różnych długościach i przekrojach, jak również adapterów i listew zasilających.

Ostrzeżenie! To elektronarzędzie wytwarza dczas pracy pole elektromagnetyczne. Wwnych okolicznościach pole to może金融机构ć działanie aktywnych lub pasywnych plantów medycznych. Aby zmniejszyć wyko poważnych lub śmiertelnych obrażeń decamy, by przed uruchomieniem urządzenia oby z implantami medycznymi consultowały się w tej kwestii z lekarzem i poducentem implantu medycznego. Osoby erwające sprzętu do podtrzymywania życia (jak rozrusznik serca itp.), powinny skonsultować ze swoim lekarzem, zanim udadzą się w poliże niniejszego urządzenia, aby miećwność, że pola magnetyczne w połączeniu z sokimi wartościami prądu elektrycznego nie płyną niekorzystnie na ich urządzenie do dtrzymywania życia.

Uwaga! Niebezpieczeństwo na skutek porażenia prądem!

- Należy również pamiętać, że przewód ochronny w systemach elektrycznych lub urządzeniach w przypadku zaniedbania może zostać zniszczony przez prąd spawalniczy:

Jeśli nie pali się łuk elektryczny, między zaciskiem masy a dyszą prądową występuje napięcie stanu jałowego U0. Napięcie to może być niebezpieczne dla życia, jeśli spawacz dotknie gołymi rękoma dyszy prądowej, dyszy palnika, drutu spawalniczego lub przedmiotu obrabianego.

np. zacisk masy umieszczony jest na obudowie urządzenia spawalniczego, która jest połączona z przewodem ochronnym instalacji elektrycznej. Prace spawalnicze wykonywane są na maszynie z podłączonym przewodem ochronnym. Dzięki temu możliwe jest spawanie na maszynie bez podłączenia do niej zacisku masy. W takim przypadku prąd spawania przepływa z zacisku masy przez przewód ochronny do maszyny. Wysoki prąd spawania może spowodować stopienie przewodu ochronnego.

- Zabezpieczenia obwodów zasilających gniazdka sieciowe muszą być zgodne z przepisami (VDE 0100). A zatem, zgodnie z tymi przepisami można stosować wyłącznie bezpieczniki lub bezpieczniki samoczynne dostosowane do przekroju przewodu (wyłącznik zasilania o mocy 16 A).

Bezpieczniki o nadmiernej mocy mogą spowodować pożar instalacji elektrycznej lub całego budynku.

Spawarkę do spawania drutem rdzeniowym należy podłączać tylko do dobrze dostępnego gniazdka, tak aby w przypadku awarii można było szybko odłączyć ją od zasilania.

Przeciażone sieci i obwody zasilające mogą powodować zakłócenia innych urządzeń odbiorczych podczas spawania. W razie wątpliwości należy się skontaktować z zakładem energetycznym.

Nie należy używać spawarki do spawania drutem rdzeniowym, jeśli wykazuje ona widoczne uszkodzenia lub jeśli przewód zasilający lub wtyczka sieciowa są uszkodzone.

Przed uruchomieniem urządzenia należy sprawdzić, czy kabel elektryczny i/lub gniazdko sieciowe nie są uszkodzone.

Kable muszą być zawsze całkowicie rozwinięte, aby uniknąć zagrożeń związanych ze zwiększonym polem elektromagnetycznym.

Uszkodzone lub popłatane przewody zwiększają ryzyko porażenia prądem. Przewód zasilający należy ułożyć w taki sposób, aby nie stwarzał zagrożenia potknięcia.

Nie zginać przewodu zasilającego.

Chronić wszystkie kable przed kontaktem z olejem, ostrymi krawędziami i wysokimi temperaturami.

Uszkodzony kabel lub wtyczka może prowadzić do

porażenia prądem.

Nie wolno ciągnąć za kabel w celu wyciągnięcia wtyczki z gniazda. Stosowany kabel zasilający jest przewodem wysokiej jakości, którego nie wolno uszkodzić. Podczas pracy należy uważać, aby nie dotykać go gorącymi przedmiotami. Jeśli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód zasilający dostępny u producenta lub w punkcie obsługi klienta.

Wymiana kabla zasilającego może być dokonana wyłącznie przez producenta lub punkt obsługi klienta lub przez osoby o podobnych kwalifikacjach.

Instrukcje bezpieczeństwa dotyczące spawarek

OSTRZEŻENIE! Niebezpieczeństwo żaru! Niewłaściwa obsługa może prowadzić pożarów lub poważnych obrażeń!

Spawarka posiada stopień ochrony IP21S i nie może być narażona na działanie deszczu ani wilgoci podczas pracy lub podczas przechowywania.

Sprawdzić napięcie. Dane techniczne podane na tabliczce znamionowej powinny być zgodne z napięciem sieci elektrycznej. Upewnić się, czy kable spawalnicze, dysza, palnik i zaciski masy są w idealnym stanie. Zużycie izolacji i części przewodzących prąd może spowodować niebezpieczną sytuację i obniżyć jakość prac spawalniczych.

Używanie tego urządzenia może spowodować zużycie niektórych części. Dlatego należy regularnie sprawdzać urządzenie pod kątem ewentualnych uszkodzeń lub wad.

Unikać bezpośredniego kontaktu z elektrycznym obwodem spawalniczym.

Chronić spawarkę do spawania drutem rdzeniowym przed wilgocią i używać jej tylko w suchych pomiesz-czeniach.

Nie wolno zanurzać spawarki do spawania drutem rdzeniowym, przewodu zasilającego ani wtyczki w wodzie lub innych płynach.

Nigdy nie chwytać spawarki do spawania drutem rdzeniowym ani wtyczki sieciowej mokrymi rękoma.

Napięcie stanu jałowego pomiędzy dyszą prądową a zaciskiem masy może być niebezpieczne.

Nigdy nie wolno wkładać ostro zakończonych i/lub metalowych przedmiotów do wnętrza urządzenia.

Nigdy nie narażać siebie ani innych na działanie łuku lub żarzącego się metalu bez zapewnienia ochrony. Rozpryskujące podczas spawania krople mogą powodować oparzenia.

Dotknięcie dyszy pakietu przewodów i przedmiotu obrabianego może spowodować oparzenia.

Zawsze należy nosić odpowiednią maskę spawalniczą, odzież ochronną i rękawice ochronne.

Należy pracować z użyciem instalacji odciągowej lub w dobrze wentylowanych pomieszczeniach.

W promieniu 15 m od łuku nie mogą przebywać

POLSKI

osoby bez odzieży ochronnej i ochrony oczu. Chronić siebie i osoby postronne przed potencjalnie niebezpiecznymi skutkami działania łuku!

⚠ OSTRZEŻENIE! Ryzyko obrażeń! Niewłaściwa obsługa może prowadzić do poważnych obrażeń!

Po pracy odczekać, aż dysza pakietu przewodów i przedmiot obrabiany się ochłodzą.

Podczas spawania łukowego powstają opary, które mogą być szkodliwe. Dłuższa praca z urządzeniem może prowadzić do uszkodzeń słuchu. Należy zawsze nosić ochronniki słuchu. Unikać bezpośredniego wdychania gazów. Długotrwałe wdychanie gazów spawalniczych może być szkodliwe dla zdrowia.

Upewnić się, czy dym spawalniczy jest odsysany bądź czy miejsce spawania jest dobrze wentylowane.

⚠ Uwaga! Niebezpieczeństwo wypadku na skutek rozpryskujących się cząstek żużła

Po zastygnięciu żużel jest twardy i szorstki. Następnie rozbija się go młotkiem żużlowym na ostre cząstki, które są niebezpieczne i mogą spowodować uszkodzenie wzroku.

Podczas usuwania żużła należy chronić oczy za pomocą odpowiednich okularów ochronnych.

Żarzący się żużel i iskry mogą powodować pożary i wybuchy. Nigdy nie używać urządzenia w otoczeniu, w którym występuje zagrożenie pożarowe.

⚠ Uwaga! Niebezpieczeństwo promieniowania i oparzeń

• W miejscu pracy należy poinformować o zagrożeniu dla wzroku, używając tabliczki z napisem: „Uwaga, nie patrzeć w kierunku płomienia!”.
• Miejsca pracy powinny być w miarę możliwości osłonięte w taki sposób, aby zapewniały bezpieczeństwo osób znajdujących się w pobliżu.
• Osoby nieupoważnione muszą być trzymane z dala od prac spawalniczych.
• W bezpośrednim sąsiedztwie stałych miejsc pracy ściany nie powinny być pomalowane jasnym kolorem ani pokryte warstwą połyskową.
• Okna należy zabezpieczyć co najmniej do wysokości głowy przed przenikaniem lub odbijaniem promieni, np. poprzez odpowiednie pomalowanie.

Należy trzymać spawarkę do spawania drutem rdzeniowym, wtyczkę sieciową i przewód zasilający z dala od otwartego ognia i gorących powierzchni. Nie spawać na zbiornikach, pojemnikach lub rurach, które zawierały łatwopalne ciecze lub gazy. Z miejsca pracy i otoczenia należy usunąć drewno, trociny, lakiery, rozpuszczalniki, benzynę, naftę, gaz ziemny, acetylen, propan i podobne materiały łatwopalne lub zabezpieczyć je przed iskrami.

Jako środek do zwalczania pożaru należy w pobliżu mieć w gotowości odpowiedni środek gaśniczy.

⚠ Uwaga! Zagrożenie pożarowe na skutek odpryskujących iskier

Jeśli stopiony lub żarzący się metal i cząsteczki żużła spadną na substancje łatwopalne, mogą one ulec zapłonowi i spowodować pożar. Dlatego przed rozpoczęciem prac spawalniczych należy usunąć wszystkie łatwopalne przedmioty z obszaru pracy. Przygotować odpowiednią gaśnicę przeciwpożarową.

Należy zwrócić szczególnie uwagę na następujące materiały:

• papier
- ścierki
- tekstylia
- drewno i włókna drewniane
• guma
- tworzywa sztuczne
- benzyna
• oleje
- substancje podobne do smoły
• farby i rozpuszczalniki

Nie wykonywać prac spawalniczych lub cięć na pojemnikach lub rurach, nawet otwartych, jeżeli zawierają lub zawierały materiały, które mogą być pod wpływem ciepła lub wilgoci wybuchnąć lub spowodować inne niebezpieczne reakcje. OSTRZEŻENIE! Nie wykonywać prac spawalniczych lub cięć na zamkniętych pojemnikach lub rurach.

⚠ Uwaga! Zagrożenie wybuchem i pożarem w wyniku iskier spawalniczych

Zarówno iskry spawalnicze, jak i sam gorący spaw, mogą powodować eksplozje. Dlatego też nie należy używać urządzenia w środowisku zagrożonym wybuchem, zawierającym substancje takie jak palne ciecze, gazy i mgły farb i lakierów.

Pamiętaj:

• Gdy spawarka do spawania drutem rdzeniowym pracuje, nie należy umieszczac palnika w jej kierunku ani w kierunku żadnego innego urządzenia elektrycznego.
• Przed zakończeniem prac spawalniczych nie należy dotykać samej dyszy prądowej ani żadnego innego metalowego przedmiotu wchodzącego w kontakt z dyszą prądową.
• Natychmiast po zakończeniu prac spawalniczych należy przerwać zasilanie urządzenia.
• Należy się upewnić, że żaden kabel nie jest owinięty wokół ciała.
• Użytkownik powinien się upewnić, że nie znajduje się wewnątrz elektrycznego obwodu spawałniczego. Palnik i masa muszą zawsze znajdować się po tej samej stronie.

Spawarka do spawania drutem rdzeniowym może być stawiana tylko na równej i płaskiej powierzchni.

Podczas spawania należy przestrzegać obowiązujących krajowych dyrektyw i przepisów prawnych. Dotyczy to w szczególności odpowiednich przepisów o zapobieganiu wypadkom.

Urządzenie do spawania może być obsługiwane tylko na równej powierzchni i z odpowiednio zabezpieczoną butłą gazową.

Aby zapobiec uszkodzeniu urządzenia, powinno być ono transportowane wyłącznie w pozycji pionowej.

Potencjalne zagrożenia

Prace po stronie napięcia sieciowego, np. przy kablach, wtyczkach, gniazdach itp. powinny być wykonywane wyłącznie przez specjalistę. Dotyczy to w szczególności tworzenia kabli pośrednich.

W razie wypadku należy natychmiast odłączyć źródło prądu spawania od sieci.

W przypadku wystąpienia napięć dotykowych należy natychmiast wyłączyć urządzenie i zlecić jego sprawdzenie przez specjalistę.

Zawsze należy zapewnić dobre styki elektryczne po stronie prądu spawania.

Podczas spawania należy zawsze nosić rękawice izolacyjne na obu rękach. Chronią one przed porażeniem prądem (napięcie stanu jałowego obwodu spawalniczego), szkodliwym promieniowaniem (cieplnym i UV), jak również przed żarzącymi się metalem i rozpryskami żuzła.

Nosić mocne obuwie ochronne z izolacją, które powinny również izolować w mokrych warunkach. Niskie buty nie są odpowiednie, ponieważ spadające, żarzące się krople metalu powodują oparzenia.

Założyć odpowiednią odzież, nie nosić odzieży syntetycznej.

Osoby lub pomocnicy znajdujący się w pobliżu łuku elektrycznego muszą być również poinformowani o zagrożeniach i wyposażení w niezbędny sprzęt ochronny, a w razie potrzeby należy zainstalować ściany ochronne.

Nie wolno wykonywać prac spawalniczych na zbiornikach, w których przechowywane są gazy, paliwa, oleje mineralne itp., nawet jeśli zostały one dawno temu opróżnione, ponieważ znajdujące się w nich resztki substancji mogą powodować ryzyko wybuchu.

W pomieszczeniach zagrożonych pożarem i wybuchem obowiązują specjalne przepisy.

ciasne i gorące pomieszczenia

Uwaga! Niebezpieczeństwo zatrucia / Niebezpieczeństwo uduszenia

- Podczas spawania powstają znaczne ilości dymu i gazów. Należy zawsze zapewnić odpowiednie odprowadzanie dymu i gazów. Ale nigdy nie dodawać tlenu. Zwiększa to ryzyko pożaru.

W przypadku stosowania transformatorów spawałniczych do spawania w warunkach zwiększonego zagrożenia elektrycznego, np. w ciasnych pomieszczeniach wykonanych ze ścian przewodzących prąd elektryczny (kotły, rury itp.), w gorących pomieszczeniach (pocenie się odzieży roboczej), napięcie wyjściowe spawarki do spawania drutem rdzeniowym w trybie jałowym nie powinno być wyższe niż 48 V\~ (wartość skuteczna). W tym przypadku urządzenie może pracować ze względu na napięcie wyjściowe w stanie jałowym.

Podczas pracy w ciasnych lub gorących pomiesz- czeniach, w celu izolacji ciała od podłogi, ścian, przewodzących części urządzenia itp. należy stosować podkładki izolacyjne i warstwy pośrednie, jak również skórzane rękawice z mankietem lub wy- konane z innych nieprzewodzących materiałów.

Odzież ochronna

Uwaga! Ryzyko wypadku na skutek odpryskujących iskier

Odpryskujące iskry mogą powodować bolesne oparzenia.

W związku z tym należy bezwzględnie przestrzegać poniższych wskazówek:

• Należy zawsze nosić fartuch skórzany.
- Używać skórzanych rękawic ochronnych.
- Podczas spawania nad głową należy nosić odpowiednie nakrycie głowy.
• Nogawki spodni powinny spoczywać na butach.
- Nosić mocne i izolujące obuwie.

Podczas pracy spawacz musi być chroniony przed promieniowaniem i poparzeniem na całym ciele poprzez noszenie odzieży i ochronę twarzy.

Na obu rękach należy nosić rękawice z mankietem wykonane z odpowiedniego materiału (skóry). Muszą one być w idealnym stanie. Zawsze nosić specjalne rękawice spawalnicze.

Należy nosić odpowiednie fartuchy w celu ochrony odzieży przed iskrami i oparzeniami. Jeśli wymaga tego rodzaj wykonywanej pracy, np. spawanie nad głową, należy nosić kombinezon ochronny i, jeśli to konieczne, odpowiednią ochronę głowy.

Używana odzież ochronna i wszystkie akcesoria muszą być zgodne z Dyrektywą w sprawie środków ochrony indywidualnej (2016/425).

SYMBOLE

OSTRZEŻENIE/UWAGA!

Uziemić przed użyciem

OSTRZEŻENIE - W celu ograniczenia ryzyka odniesienia obrażeń należy zapoznać się z instrukcją obsługi.

POLSKI

Używać maski spawalniczej!

Zawsze nosić specjalne rękawice spawalnicze.

Nosić obuwie ochronne z ochroną przed przecięciem, antypoślizgową podeszwiąz i metalowym noskiem!

Nosić fartuch ochronny

Przed przystąpieniem do prac związanych z konserwacją i naprawą urządzenia należy zawsze wyjąć wtyczkę z gniazda.

Używać ochrony dróg oddechowych

Ostrzeżenie przed toksycznymi oparami

Ostrzeżenie przed gorącymi powierzchniami!

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym

Przechowywać urządzenie w stanie suchym i zabezpieczonym przed mrozem.

Dzieci nie mogą zbliżać się do urządzenia.

Chronić maszynę przed deszczem.

Jednofazowy statyczny prostownik z wewnętrzną przemianą częstotliwości

Ciecie plazmowe

Odpowiednie do spawania przy podwyższonym zagrożeniu elektrycznym.

Jednofazowy prąd przemienny o częstotliwości znamionowej 50-60 Hz

Prąd stały

Wentylator

Chronić przed wilgocią.

Uszkodzony i/lub przeznaczony do usunięcia sprzęt elektryczny lub elektroniczny musi zostać przekazany w punktach zbiórki w celu recyklingu.

Znak zgodności CE

UTRZYMANIE I KONSERWACJA

Przed przeprowadzeniem wszelkich prac nastawczych i konserwacyjnych przy urządzeniu należy zawsze wyjąć wtyczkę z gniazda.

Przed każdym użyciem sprawdzić urządzenie, kabel zasilający, przedłużacz i wtyczkę pod kątem uszkodzeń i zużycia. Wymiana winna zostać dokona-na wyłącznie przez specjalistę.

OSTRZEŻENIE Urządzenie nie może być używane, jeżeli jest uszkodzone lub gdy uszkodzone są urządzenia zabezpieczające. Wymienić części zużyte i uszkodzone.

W razie potrzeby nasze części zamienne można znaleźć w Internecie na stronie www.guede.com.

Naprawy i prace, których nie opisano w niniejszej instrukcji obsługi, modą być przeprowadzane wyłącznie przez wykwalifikowany personel.

Jeśli urządzenie jest uszkodzone, to naprawa może być realizowana wyłącznie przez Dział obsługi klienta. Używać tylko oryginalnych akcesoriów i oryginalnych części zamiennych.

Nie czyścić maszyny ani jej komponentów rozpuszczalnikiem ani łatwopalnymi lub toksycznymi cieczami. Do czyszczenia używać jedynie wilgotnej szmatki.

Za pomocą miękkiej szczotki lub pędzelka, po każdym użyciu usunąć osadzony pył z otworu wentylacyjnego i ruchomych części.

Tylko regularnie konserwowane i dobrze utrzymane urządzenie może stanowić przydatne narzędzie. Nieprawidłowa konserwacja i pielęgnacja mogą prowadzić do nieprzewidywalnych wypadków i obrażeń. W razie potrzeby nasze części zamienne można znaleźć w Internecie na stronie www.guede.com.

Tylko regularnie konserwowane i dobrze utrzymane urządzenie może stanowić przydatne narzędzie. Nieprawidłowa konserwacja i pielęgnacja mogą prowadzić do nieprzewidywalnych wypadków i obrażeń. Jeśli konieczna jest wymiana przewodu zasilającego, musi to zostać wykonane przez producenta lub jego przedstawiciela w celu uniknięcia zagrożenia bezpieczeństwa.

Przechowywanie

Przechowywać urządzenie w stanie suchym i zabezpieczonym przed mrozem. Pozostawić urządzenie po użyciu do ostygnięcia. Nie przykrywać urządzenia natychmiast po użyciu ani nie umieszcać go w szafce.

Zamknąć urządzenie w odpowiednim miejscu, aby zabezpieczyć je przed nieuprawnionym użyciem.

Utylizacja

Wskazówki dotyczące utylizacji wynikają z pikto- gramów zamieszczonych na urządzeniu lub opakowa- niu.

Utylizacja opakowania transportowego

Opakowanie chroni urządzenie przed uszkodzeniami transportowymi. Z reguły materiały opakowaniowe są dobierane zgodnie z kryteriami ochrony środowiska i utylizacji odpadów i dlatego nadają się do recyklingu. Zwracając opakowanie do obiegu materiałowego oszczędza się surowce i zmniejsza ilość odpadów. Części opakowań (np. folie, Styropor®) mogą być niebezpieczne dla dzieci.

Nie wyrzucać sprzętu elektrycznego do odpadów komunalnych, lecz korzystać z lokalnych punktów zbiórki odpadów. Należy zapytać lokalne władze o lokalizacje punktów zbiórki odpadów. Jeżeli sprzęt elektryczny jest utylizowany w sposób niekontrolowany, w czasie opadów atmosferycznych niebezpieczne substancje mogą przedostać się do wód gruntowych i tym samym do łańcucha pokarmowego, a flora i fauna mogą zostać zatrute na wiele lat. W przypadku wymiany sprzętu na nowy, sprzedający jest prawnie zobowiązany do przyjęcia starego sprzętu przynajmniej nieodpłatnie w celu jego utylizacji.

Gwarancja

Okres gwarancji wynosi 12 miesięcy w przypadku stosowania w ramach działalności gospodarczej, 24 miesiące dla użytkowników indywidualnych i rozpo- czyna się on w momencie zakupu urządzenia.

Gwarancja dotyczy wyłącznie wad materiałowych i błędów zaistniałych w procesie produkcji. W przypadku wytoczenia powództwa z powodu wady towaru należy zgodnie z warunkami gwarancji przedstawić dowód zakupu z datą sprzedaży.

Gwarancja nie obejmuje niewłaściwego zastosowania lub zdarzeń losowych, np.: przeciążenia urządzenia, zastosowania z użyciem siły zewnętrznej, uszkodzeń na skutek działania czynników zewnętrznych lub przez ciała obce. Z gwarancji wyłączony jest również stwierdzony brak przestrzegania instrukcji obsługi i zwykłe zużycie części.

Serwis

Czy mają Państwo pytania natury technicznej? Może chodzi o reklamację? Czy potrzebują Państwo części zamiennych lub instrukcji obsługi? Na głównej stronie firmy Güde GmbH & Co. KG (www.guede.com) w dziale Serwis udzielimy Państwu pomocy szybko i bez zbędnej biurokracji. Prosimy pozwolić nam sobie pomóc. Aby w przypadku reklamacji można było dokładnie zidentyfikować Państwa urządzenie, prosimy o podanie numeru seryjnego oraz numeru artykułu i roku produkcji. Wszystkie te dane znajdują się na tabliczce znamionowej. Aby te dane stale mieć pod ręką, proszę wprowadzić je poniżej.

Numer seryjny:

Numer artykułu:

Rok produkcji:

Ważne informacje dla klientów

Prosimy zwrócić uwagę na to, że przesyłka zwrotna w trakcie okresu obowiązywania gwarancji i także po jej upływie powinna z zasady następować w oryginalnym opakowaniu. W ten sposób będzie można uniknąć szkód transportowych i obejść często kontrowersyjne regulacje prawne. Urządzenie jest chronione w sposób optymalny tylko w oryginalnym kartonie, zapewnia to sprawne rozpatrzenie reklamacji.

Usunąć usterki

Usterka Przyczyna Usunięcie usterki
Zgaszony łuk Zły styk między zaciskiem masy a częścią	Zacisnąć zacisk i skontrolować Usunąć farbę i korozję
	Zwarcie między dyszą prądową a rurą gazową	Oczyścić lub wymienić dyszę prądową i dyszę gazową.Dysza prądowa wolna od zanieczyszczeń, pozostałości farby i korozji
	Dysza prądowa za luźna Mocno dokręcić dyszę prądową
Maszyna niespodziewanie przestaje działać po długiej eksploatacji	Maszyna przegrzała się na skutek zbyt długiego używania i zadziałało zabezpieczenie termiczne	Durch den Gebrauch anderer Ersatz-teile können Unfälle für den Benutzer entstehen.

MAGYAR

Müszaki adatok

Tłumaczenie Deklaracji zgodności WE

Niniejszym oświadczamy, my że koncepcja i konstrukcja przedstawionych poniżej urządzeń w wersji, która jest wprowadzona do obiegu, odpowiada stosownym podsta-wowym wymogom dyrektyw UE dotyczących bezpieczeństwa i higieny.

Niniejsza deklaracji przestaje obowiązywać w przypadku zmiany urządzenia, która nie została z nami skonsultowana.
