MANUALE UTENTE GPSE 40 A.3 Güde

ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.

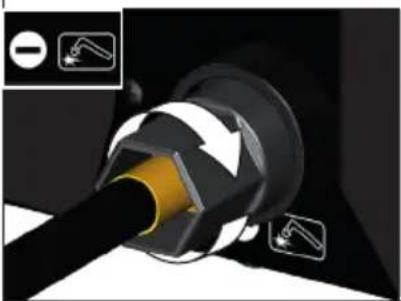

IT Messa in funzione

IT Pulizia / Manutenzione

IT Messa in funzione

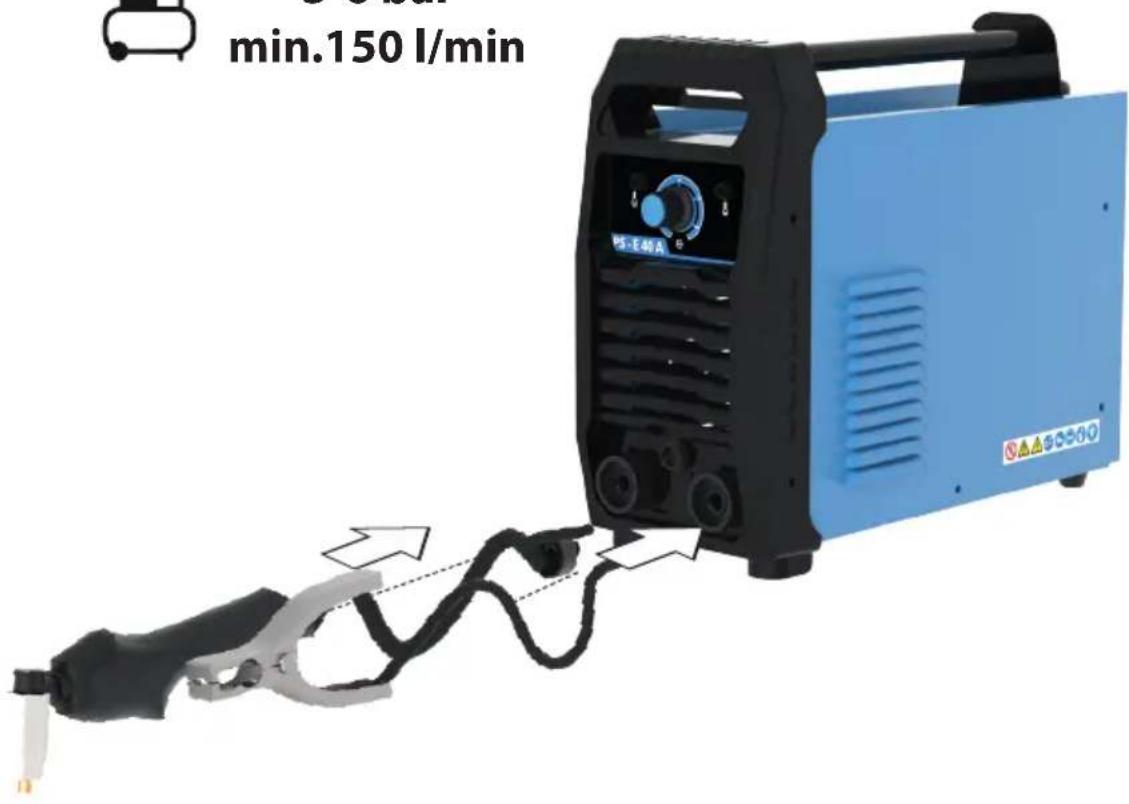

3-6 bar min.150 l/min

min.150 l/min E-40A

IT Messa in funzione

IT Messa in funzione

	Tagliatrice al plasma GPS-E 40 A.3
	N°. Articolo 20093
U_1	Tensione d'ingresso nominale Corrente alternata 230 V
U_0	Tensione a vuoto 270 V
I_2/U_2	Settore prestazione (Corrente di saldatura / Tensione di lavoro) 15 A/86 V -40A/96V
X Fattore di servizio		I_2=40 A/U_2=96 V 20 %
		I_2=23 A/U_2=89 V 60 %
		I_2=17.9 A/U_2=87.1 V 100 %
I_1max	Corrente d'ingresso nominale massima 25,2 A
	Tempo di inattività		13,4 W
	Efficienza della fonte di alimentazione della saldatura		80%
I_1eff	Corrente d'ingresso effettiva massima 11,3 A
IP21S	Tipo di protezione		IP 21S
Class H	Classe di isolamento		H
	Aria compressa (Portata, Pressione)		min. 150 l/min3-6 bar
	Spessore del materiale max.		12 mm
	Peso		6,2 kg

* Rapporto tra l'orario di lavoro effettivo e l'orario di lavoro totale. Il fattore di servizio è stato fissato a 40° C tramite simulazione.

Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Prendere in

conoscenza gli elementi di comando e l'uso corretto dell'apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone.

L'operatore è responsabile verso i terzi degli incidenti oppure pericoli.

In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesemente al CAT.

Classe A (IEC 60974-10):

Se si desidera utilizzare l'apparecchio in ambienti domestici in cui è presente l'alimentazione elettrica erogata attraverso un sistema pubblico di alimentazione a bassa tensione, può essere necessario l'impiego di un filtro elettromagnetico che riduce le correnti elettromagnetiche in modo da non costituire più un fattore di disturbo per l'utente.

È possibile utilizzare l'apparecchio nelle aree industriali o in altre zone in cui l'alimentazione elettrica non è erogata attraverso un sistema pubblico di alimentazione a bassa tensione. Gli apparecchi di classe A non sono destinati all'uso negli ambienti domestici in cui è presente un'alimentazione elettrica erogata attraverso

un sistema pubblico di alimentazione a bassa tensione perché si possono verificare eventuali malfunzionamenti in caso di condizioni di rete sfavorevoli.

E' in Vs. responsabilità dell'Utente, in caso necessario dopo aver consultato il Vs. fornitore energetico, che il Vs. punto di connessione sul quale volete utilizzare l'apparecchio rispetti i requisiti sopra indicati.

L'utilizzatore è responsabile dei guasti derivanti dalla saldatura.

Utilizzo conforme

La tagliatrice al plasma con caratteristica a tensione costante può essere utilizzata per il taglio di metalli conduttori di elettricità esclusivamente impiegando aria.

Utilizzare solo con i cannelli per ossitaglio compresi nella fornitura.

Temperatura ambiente -10 °C - +40 °C Umidità relativa max. 50 % (40 °C), 90% (20 °C) Altitudine sopra il livello del mare max. 1000 m L'aria dell'ambiente deve essere priva di quantità inusuali di polvere, acidità, gas corrosivi o sostanze. Con riferimento ai dati tecnici ed alle istruzioni di sicurezza Utilizzare il prodotto solo per l'uso per cui è previsto. All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni. Facciamo presente che i

nostri dispositivi, visto il loro scopo previsto, non sono costruiti per l'uso professionale, artigianale o industriale. Qualora il dispositivo dovesse essere utilizzato presso gli esercizi artigianali, professionali o industriali, oppure per le attività analoghe, non possiamo assumerci alcuna garanzia

Requisiti all'operatore

L'operatore è obbligato, prima di usare la macchina, leggere attentamente il Manuale d'Uso.

L'utilizzo dell'apparecchio, in caso di manipolazione scorretta, può comportare notevoli pericoli, pertanto va affidato esclusivamente a persone competenti.

L'operatore deve essere adeguatamente addestrato alla regolazione, al funzionamento e all'utilizzo della macchina.

Qualifica: Oltre le istruzioni dettagliate del professionista, per uso della macchina non è necessaria alcuna qualifica speciale.

Età minima: Possono lavorare con l'apparecchio solo le persone che hanno raggiunto 18 anni.

L'eccezione rappresenta lo sfruttamento dei minoren ni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controllo dell'istruttore.

Istruzioni: L'uso dell'apparecchio richiede solo le adeguate istruzioni del professionista rispettivamente leggere il Manuale d'Uso. Non sono necessarie le istruzioni speciali. L'operatore è responsabile verso i terzi degli incidenti oppure pericoli.

Istruzioni per la preparazione e la messa in funzione di un'attrezzatura per la saldatura ad arco in modo da prevenire possibili emissioni di interferenze:

come produttore, raccomandiamo di incaricare un elettricista qualificato di eseguire le valutazioni e di implementare le misure preventive di seguito esposte.

Informazioni generali

L'utilizzatore è responsabile per la preparazione e la messa in funzione dell'attrezzatura per la saldatura ad arco e/o del dispositivo di taglio in conformità alle istruzioni del produttore. Se si rilevano interferenze elettromagnetiche, è responsabilità dell'utilizzatore dell'attrezzatura per la saldatura ad arco/del dispositivo di taglio trovare una soluzione ricorrendo all'assistenza tecnica del produttore. In alcuni casi, questa misura può consistere semplicemente nella messa a terra del circuito elettrico di saldatura (vedi nota). In altri casi, può includere una schermatura elettromagnetica completa della sorgente di corrente di saldatura/taglio e del pezzo, associata a filtri di ingresso. In tutti i casi, occorre ridurre le interferenze elettromagnetiche finché non causeranno più alcuna interferenza.

Nota

La modalità per la messa a terra del circuito elettrico di saldatura dipende dalle norme di sicurezza locali. Una modifica della messa a terra per migliorare la compatibilità elettromagnetica può aumentare il rischio di incidenti o di danni alle apparecchiature Valutazione dell'area

Prima di installare l'attrezzatura per la saldatura ad arco e/o il dispositivo di taglio, l'utilizzatore deve valutare i potenziali problemi elettromagnetici nell'ambiente.

È necessario considerare quanto segue:

a) altre linee elettriche, linee di controllo, linee di segnale e di telecomunicazione sopra, sotto e accanto all'attrezzatura per la saldatura ad arco e/o al dispositivo di taglio;

b) trasmettitori e ricevitori per la trasmissione del suono e del segnale TV;

c) computer e altri dispositivi di controllo;

d) attrezzature di sicurezza, ad esempio protezione di strutture commerciali;

e) la salute delle persone nelle vicinanze, per es. in caso di uso di pacemaker e apparecchi acustici;

f) attrezzature per la calibrazione o la misurazione;

g) l'immunità di altre apparecchiature nelle vicinanze. L'utilizzatore deve assicurarsi che

altre apparecchiature usate nelle vicinanze siano adatte. Questo può rendere necessarie ulteriori misure di protezione;

h) l'ora del giorno in cui si devono effettuare saldature, tagli o altre operazioni. L'estensione dell'area circostante da considerare dipende dal tipo di costruzione dell'edificio e dalle altre attività che vi si svolgono. L'area può estendersi oltre i confini del terreno su cui si eseguono i lavori

Valutazione dell'attrezzatura di saldatura / del dispositivo di taglio

Oltre alla valutazione dell'area, si può eseguire una valutazione dell'apparecchiatura per saldatura/del dispositivo di taglio per valutare e risolvere i casi di interferenza. Una valutazione delle emissioni irradiate dovrebbe includere misurazioni in situ, come specificato nella sezione 10 della CISPR 11:2009. Le misurazioni in situ possono anche essere utilizzate per confermare l'efficacia delle misure di minimizzazione.

Note sulle misure di minimizzazione:

Sistema di fornitura pubblico

Secondo le raccomandazioni del produttore, l'apparecchiatura per saldatura/il dispositivo di taglio dovrebbe essere collegata/collegato al sistema di fornitura pubblico. Se si verifica un'interferenza, potrebbe essere necessario adottare ulteriori misure precauzionali, come filtri per l'allacciamento alla rete. Si deve prendere in considerazione la possibilità di schermare la linea di alimentazione di attrezzature per la saldatura ad arco/dispositivi di taglio installati in modo permanente con un tubo di metallo o simili. La schermatura deve essere collegata elettricamente su tutta la lunghezza. La schermatura deve essere collegata alla sorgente di corrente di saldatura/di taglio

ITALIANO

in modo tale da ottenere un buon contatto elettrico tra il rivestimento e il corpo della sorgente di corrente di saldatura/di taglio.

Manutenzione di attrezzature per la saldatura ad arco/dispositivi di taglio

Il produttore raccomanda di eseguire regolarmente la manutenzione dell'attrezzatura per la saldatura ad arco/del dispositivo di taglio. Quando l'apparecchiatura per saldatura/il dispositivo di taglio è in funzione, tutte le porte di accesso e di servizio e le coperture devono essere chiuse e ben fissate in posizione. Tranne che per le modifiche e le regolazioni specificate nelle istruzioni del produttore, non si deve apportare alcuna modifica all'apparecchiatura per saldatura/al dispositivo di taglio. In particolare, il produttore raccomanda di eseguire la regolazione e la manutenzione dei dispositivi di innesco e di stabilizzazione dell'arco.

Cavi di saldatura

I cavi di saldatura devono essere per quanto possibile corti, disposti in fasci stretti e posati a pavimento o nelle sue vicinanze.

Bilanciamento del potenziale

È da tenere presente il collegamento elettrico di tutte le parti metalliche all'interno e nelle vicinanze di un'apparecchiatura per saldatura/di un dispositivo di taglio. Tuttavia, le parti metalliche collegate al pezzo possono aumentare il rischio che il saldatore riceva una scossa elettrica nel caso in cui tocchi allo stesso tempo toccando queste parti metalliche e l'elettrodo. Il saldatore deve essere isolato elettricamente da tutte queste parti metalliche collegate.

Messa a terra del pezzo in lavorazione

Se il pezzo in lavorazione non è già collegato a terra per motivi di sicurezza elettrica o a causa delle sue dimensioni e della sua posizione, ad esempio la parete esterna di una nave o costruzioni in acciaio, collegare il pezzo a terra può ridurre le emissioni in alcuni casi, ma non sempre. Occorre evitare che la messa a terra del pezzo possa aumentare il rischio di incidenti per l'utilizzatore o danneggiare irreparabilmente altre apparecchiature elettriche. Se necessario, il collegamento del pezzo a terra deve essere realizzato tramite un collegamento diretto al pezzo. Nei Paesi in cui il collegamento diretto è proibito, occorre realizzare il collegamento tramite condensatori adatti, scelti in conformità alle norme nazionali.

Schermatura

La schermatura selettiva di altre linee e attrezzature nelle vicinanze può ridurre l'irradiazione. La schermatura dell'intera apparecchiature per saldatura/dell'intero dispositivo di taglio può essere presa in considerazione per applicazioni speciali.

Rischi residui

Nonostante l'osservazione del manuale operativo, possono esistere anche rischi residuali nascosti.

Anche se la saldatrice viene utilizzata in maniera corretta, sussistono sempre dei rischi residui. Anche se la saldatrice viene utilizzata in maniera corretta, sussistono sempre dei rischi residui

• Lesioni oculari per abbagliamento,
• Contatto con componenti roventi del dispositivo o del pezzo da lavorare (ustioni),
• In caso di messa in sicurezza insufficiente, pericolo di incidenti e incendi a causa delle scintille o della proiezione di scorie di saldatura,
• Emissioni nocive di fumo e gas in caso di aria o aspirazione insufficiente negli ambienti chiusi.

Evitare i rischi residui utilizzando in maniera scrupolosa e corretta la saldatrice a filo animato e rispettando tutte le istruzioni.

Comportamento in caso d'emergenza

Applicare il pronto soccorso relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il ferito agli ulteriori incidenti e tranquillizzarlo.

In caso di richiesta del pronto soccorso comunicare le seguenti informazioni

1. Luogo dell'incidente,
2. Tipo dell'incidente,
3. Numero dei feriti,
4. Tipo della ferita

Avvertenze di sicurezza generali

ATTENZIONE! La scossa elettrica! Esiste il chio dell'infortunio dalla scossa elettrica!

AVVERTENZA

Leggere tutte le istruzioni ed avvertimenti di sicurezza. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Mantenere il proprio posto di lavoro pulito ed in ordine. Posti e banchi di lavoro disordinati incrementano il pericolo di infortuni e lesioni.

Questo dispositivo non è adatto all'uso da parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e/o conoscenza specifica, salvo che vengano istruite e sorvegliate da una persona responsabile per la loro sicurezza. Inoltre i bambini dovranno essere sorvegliati per accertarsi che non giochi con il dispositivo.

Il dispositivo e il materiale d'imballaggio non sono giocattoli per bambini

Non guardare nell'arco elettrico se non si indossa una protezione per gli occhi, utilizzare soltanto una maschera per saldatura dotata di vetro di protezione regolamentare conforme alla norma DIN. L'arco elettrico emette, oltre a raggi luminosi e termici che causano abbagliamento e ustioni, anche raggi UV. In caso di protezione insufficiente, questi raggi ultravioletti invisibili causano una congiuntivite particolarmente dolorosa che si manifesta qualche ora più tardi. I raggi UV che colpiscono le parti del corpo non protette possono causare ustioni simili a quelle causate dal sole.

Nella zona di lavoro, osservare le normative antin- fortunistiche locali e le disposizioni di sicurezza.

Fare attenzione alle limitazioni imposte dalle disposizioni locali nell'impiego dello strumento.

Non utilizzare nessun accessorio che la casa costruttrice non abbia esplicitamente previsto e raccomandato per questo elettroutensile.

Durante il suo funzionamento, il dispositivo non deve essere utilizzato in uno spazio ristretto o direttamente a una parete. Ciò permette di garantire che vi sia sufficiente aria che entra nelle fessure di aerazione.

CAUTELA! L'uso improprio può causare il surriscaldamento della saldatrice a filo animato o danni materiali.

È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali.

Controllare l'apparecchio per verificare la presenza di eventuali danni

AVVERTENZA Se si lascia la macchina incustodita, si deve disattivare sempre l'interruttore di rete.

L'apparecchio non deve essere utilizzato se danneggiato oppure con i dispositivi di sicurezza difettosi. Cambiare le parti usurate e danneggiate.

Se il dispositivo presenta dei difetti, non metterlo in funzione in nessun caso.

Tutte le riparazioni e i lavori non descritte nel presente manuale d'uso possono essere eseguite solo da personale qualificato e autorizzato.

Eseguire la manutenzione dell'elettroutensile ope rando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o dann-eggiati al punto da limitare la funzione dell'

Sicurezza elettrica

L'esercizio è ammesso solo con l'interruttore di sicurezza alla corrente falsa (RCD max. corrente falsa 30 mA).

Inserire la spina del cavo elettrico in una presa idonea per forma, tensione frequenza e conforme alle normative vigenti Un'installazione elettrica errata, una tensione di rete eccessiva o un utilizzo errato possono causare scosse elettriche. Tutte le scosse elettriche possono essere mortali. Utilizzare prolunghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a 1,5 mm2. Si sconsiglia l'uso di prolunghe diverse per lunghezza e sezione nonché adattatori e prese multiple.

Avvertimento: Questo utensile elettrico genera, durante il suo funzionamento, il campo elettromagnetico. Tale campo può, sotto certe condizioni, disturbare la funzione degli impianti medici attivi o passivi. Al fine di ridurre il rischio di lesioni gravi o mortali si consiglia alle persone aventi tali impianti medici di consultare il problema con il medico e il produttore dell'impianto prima di usare l'apparecchio. Si consiglia ai soggetti portatori di dispositivi medici, come ad esempio pacemaker, ecc., di consultare il proprio medico curante prima di avvinarsi al presente apparecchio per accertarsi che i campi magnetici in associazione alle correnti elettriche elevate non influiscano sugli apparecchi.

Attenzione! Pericolo dovuto a scosse elettriche!

- Tenere conto che il conduttore di terra negli impianti o nelle apparecchiature elettriche può essere distrutto dalla corrente di saldatura in caso di imprudenza:

Se non si crea un arco elettrico, la tensione a vuoto tra il morsetto di terra e l'ugello portacorrente è U0. Questa tensione può essere fatale, se il saldatore tocca a mani nude l'ugello portacorrente, l'ugello del bruciatore, il filo per saldatura e il pezzo da lavorare.

ad es. il morsetto di terra è posizionato sull'alloggiamento della saldatrice, il quale è collegato al conduttore di terra dell'impianto elettrico. I lavori di saldatura vengono eseguiti su una macchina con un collegamento del conduttore di terra. È altresì possibile effettuare lavori di saldatura sulla macchina senza aver installato il morsetto di terra. In questo caso, la corrente di saldatura passa dal morsetto di terra alla macchina tramite il conduttore di terra. Una corrente di saldatura elevata può portare alla fusione del connettore di terra.

- I fusibili delle linee di alimentazione delle prese di alimentazione devono essere conformi alle direttive in vigore (VDE 0100). Sulla base di queste direttive possono essere utilizzati soltanto fusibili e interruttori automatici adatti alla sezione del cavo (interruttore magnetotermico da 16 Ampere).

Un fusibile sovradimensionato può causare l'incendio del cavo o dell'edificio.

ITALIANO

Collegare la saldatrice a filo animato soltanto a una presa facilmente accessibile, in modo da poterla staccare rapidamente dalla rete elettrica in caso di guasto.

Durante le operazioni di saldatura, le reti e i circuiti elettrici sovraccaricati possono causare malfunzionamenti ai danni degli altri utenti. In caso di dubbio, consultare l'impresa fornitrice di energia elettrica.

Non azionare la saldatrice a filo animato se presenta danni visibili o se il cavo di alimentazione o la spina sono difettosi.

Prima di mettere in funzione l'apparecchio, controllare che non sia danneggiato il cavo elettrico e/o la presa

I cavi devono essere sempre completamente srotolati per evitare qualsiasi pericolo legato all'amplificazione dei campi elettromagnetici.

I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. Posizionare il cavo di alimentazione in modo tale che non vi possa inciampare.

Non piegare il cavo di alimentazione.

Proteggere tutti i cavi da olio, spigoli vivi e temperature elevate.

Cavo o spina danneggiati possono provocare scosse elettriche.

Non tirare il cavo di alimentazione se volete scollegare la spina dalla presa.

Il cavo di alimentazione utilizzato è un cavo di alta qualità che non deve essere danneggiato. Quando si eseguono i lavori, accertarsi che non entri in contatto con oggetti roventi. Se il cavo di collegamento è danneggiato, sostituirlo con un cavo di collegamento speciale disponibile presso il produttore o la sua assistenza clienti.

La sostituzione del cavo di collegamento deve essere eseguita soltanto dal produttore o dalla sua assistenza clienti o da persone parimenti qualificate.

Avvertenze di sicurezza per la saldatrice

AVVERTENZA! Pericolo di incendio L'uso proprio può causare incendi o lesioni gravi!

Saldatrice con grado di protezione IP21S non va esposta alla pioggia e all'umidità durante il funzionamento e immagazzinamento.

Controllare la tensione. Dati tecnici indicati sulla targhetta devono corrispondere alla tensione di rete.

Garantire le condizioni perfette di fili di saldatura, ugello, bruciatore e morsetti di terra. L'usura dell'isolamento e delle parti in tensione può originare una situazione pericolosa e ridurre la qualità del lavoro di saldatura.

L'utilizzo di questo dispositivo può provocare l'usura di determinati componenti. Pertanto, controllare regolarmente il dispositivo per verificare l'eventuale presenza di danni e difetti.

Evitare ogni contatto diretto con il circuito elettrico di saldatura.

Proteggere la saldatrice a filo animato dall'umidità e utilizzarla esclusivamente in ambienti interni asciutti. Non immergere la saldatrice a filo animato, il cavo di alimentazione o la spina in acqua o altri liquidi.

Non toccare mai la saldatrice a filo animato o la spina con le mani umide.

La tensione a vuoto che si crea tra l'ugello portacorrente e il morsetto di terra può essere pericolosa.

Non introdurre mai oggetti appuntiti e/o metallici all'interno del dispositivo.

Non esporre se stesso o altre persone senza protezione all'azione dell'arco elettrico o metallo ardente. Le perle di saldatura buttate all'aria possono provocare ustioni.

Contatto con l'ugello della tubazione e il materiale lavorato può provocare ustioni.

Indossare sempre uno scudo di saldatura idoneo, indumenti di protezione e guanti di protezione.

Lavorare con un impianto di aspirazione o nei locali ben ventilati.- Assicurarsi che nessuna persona senza abbigliamento protettivo e occhiali di protezione si trovi nel raggio di 15 m dall'arco elettrico. Proteggere se stessi e le persone circostanti dagli effetti potenzialmente pericolosi dell'arco elettrico!

AVVERTENZA! Pericolo di lesioni! L'uso proprio può causare lesioni gravi!

Dopo l'uso, lasciar raffreddare l'ugello del set di tubi e il pezzo da lavorare.

La saldatura ad arco rilascia vapori che possono essere nocivi.

Lavoro per lungo tempo con l'apparecchio può danneggiare l'udito. Indossare sempre una protezione per l'udito.

Evitare l'inalazione diretta dei gas. Inalazione per lungo tempo dei gas di saldatura può provocare danni alla salute.

Fare attenzione che il fumo di saldatura sia aspirato, risp. che il posto di saldatura sia ben ventilato.

Attenzione! Pericolo di incidenti causato dalla proiezione di scorie di saldatura

Le scorie sono dure e fragili dopo la solidificazione. In seguito, il martello per scorie della saldatura viene utilizzato per romperle in piccole particelle dai bordi affilati che possono ferire gravemente gli occhi.

Durante l'eliminazione delle scorie, proteggere gli occhi con una protezione oculare idonea.

Le scorie e le scintille incandescenti possono provocare incendi ed esplosioni. Non utilizzare mai il dispositivo in ambienti infiammabili.

Attenzione! Pericolo di lesioni da abbagliamento e calore

• Sul luogo di lavoro segnalare il pericolo di lesioni agli occhi per mezzo di un cartello con la dicitura "Attenzione, non volgere lo sguardo verso le fiamme!".
• Qualora possibile, schermare le postazioni di lavoro in modo da proteggere le persone nelle immediate vicinanze.
• Tenere le persone non autorizzate lontano dai lavori di saldatura.
• Le pareti nelle immediate vicinanze delle postazioni di lavoro fisse non devono presentare colori chiari e brillanti.
• Mettere in sicurezza le finestre almeno fino all'altezza della testa dalla penetrazione o dal riverbero dei raggi, ad es. con una vernice adatta.

Tenere la saldatrice a filo animato, la spina e il cavo di alimentazione lontano da fiamme libere e superfici roventi. Non saldare contenitori, recipienti o tubature che contenevano liquidi o gas infiammabili.

Legno, segatura, „vernici“, diluenti, benzina, chero sene, gas naturale, acetilene, propano e simili materiali infiammabili vanno rimossi dal posto di lavoro e dalle zone vicine, oppure protetti contro le scintille buttate all'aria. In caso di un eventuale incendio occorre avere pronti i mezzi di estinzione idonei vicino al posto di lavoro.

Attenzione! Pericolo di incendio causato dalla proiezione di scintille

Se cadono su sostanze infiammabili, le scorie di saldatura e le particelle metalliche, fuse o incandescenti, possono prendere fuoco e provocare un incendio. Pertanto, rimuovere tutti gli oggetti infiammabili dall'area di lavoro prima di iniziare a saldare. Tenere pronto un estintore.

Prestare particolare attenzione ai seguenti materiali:

• Carta
  • Stracci
  • Tessuti
  • Legno e fibre del legno
  • Gomma
• Plastica
  • Benzina
  • Oli
  • Sostanze simili al catrame
  • Vernici e solventi

Non effettuare saldature o tagli dei contenitori e tubi nemmeno se sono aperti, sempre se contengono o se contenevano materiali che possono, se esposti al calore o all'umidità, esplodere o provocare altre reazioni pericolose. AVVERTENZA! Mai effettuare saldature o tagli dei contenitori e tubi chiusi.

Attenzione! Pericolo di esplosione e incendio causato dalle scintille di saldatura

Sia le scintille di saldatura che i punti di saldatura riscaldati ad alte temperature possono provocare esplosioni. Di conseguenza, non utilizzare il dispositivo in ambienti a rischio di esplosione, dove sono presenti liquidi, gas o vernici nebulizzate infiammabili.

Osservare i seguenti punti:

• Quando la saldatrice a filo animato è in funzione, non collocare il bruciatore né sulla saldatrice a filo animato né su un altro dispositivo elettrico.
• Non toccare né l'ugello portacorrente né qualsiasi altro oggetto in metallo che entri in contatto con l'ugello portacorrente prima del termine dei lavori di saldatura.
• Scollegare immediatamente l'alimentazione elettrica del dispositivo al termine dei lavori di saldatura.
• Accertarsi tassativamente che nessun cavo si aggrovigli intorno al corpo dell'utilizzatore.
• Accertarsi tassativamente che l'utilizzatore non si trovi all'interno del circuito elettrico di saldatura. Il bruciatore e la massa devono trovarsi sempre sullo stesso lato.

La saldatrice a filo animato deve essere installata esclusivamente su una superficie orizzontale e piana.

Durante la saldatura osservare le relative direttive e le leggi nazionali, in particolar modo le norme antinfortunistiche. Saldatrice va usata solo su una superficie piana con bombola di gas debitamente bloccata. Per evitare danni al dispositivo, trasportarlo esclusivamente in posizione verticale.

Fonti di pericolo

Far eseguire solo a un tecnico qualificato i lavori sul lato della tensione di rete, ad es. su cavi, spine, prese, ecc. Ciò vale soprattutto per la posa di cavi intermedi. In caso di incidenti, scollegare immediatamente la sorgente di corrente di saldatura dalla rete.

Se si creano tensioni di contatto elettriche, spegnere immediatamente il dispositivo e farlo controllare da un tecnico qualificato.

Assicurarsi sempre che i contatti elettrici sul lato della corrente di saldatura siano corretti.

Durante i lavori di saldatura, indossare sempre guanti isolanti a entrambe le mani. Questi proteggono dalle scosse elettriche (tensione a vuoto del circuito elettrico di saldatura) e dalle radiazioni pericolose (calore e raggi UV), nonché dal metallo incandescente e dalla proiezione di scorie.

Indossare calzature robuste e isolanti, le scarpe devono essere isolate anche contro l'umidità. Le scarpe basse non sono adatte poiché le gocce di metallo incandescenti possono cadere e provocare ustioni.

Indossare abbigliamento adatto, non portare capi sintetici.

ITALIANO

Anche le persone e gli assistenti che si trovano vicino all'arco elettrico devono essere informati sui pericoli e indossare le misure protettive necessarie. Installare pareti protettive, se necessario.

Non eseguire lavori di saldatura su recipienti che contenevano gas, carburanti, oli minerali o simili, anche se sono stati svuotati molto tempo fa, poiché sussiste il pericolo di esplosione causato dai residui.

Per gli ambienti a rischio di incendio ed esplosione si applicano disposizioni speciali.

Ambienti stretti e con calore molto elevato

Attenzione! Pericolo di intossicazione / Pericolo di asfissia

- I lavori di saldatura producono quantità significative di fumo e gas. Garantire sempre che il fumo e i gas possano essere aspirati da un'apertura appropriata. Tuttavia non introdurre mai dell'ossigeno. Ciò aumenta il rischio di incendio.

Se si utilizzano trasformatori di saldatura per eseguire lavori di saldatura con un pericolo elettrico maggiore, come ad es. in ambienti stretti costituiti da pareti elettroconduttrici (caldaia, tubature, ecc.), in ambienti con temperature elevate (abbigliamento protettivo imbevuto di sudore), la tensione di uscita della saldatrice a filo animato nel funzionamento a vuoto non deve essere superiore a 48 V\~ (valore effettivo). In questo caso, il dispositivo può funzionare a vuoto in base alla sua tensione di uscita.

Quando si lavora in ambienti stretti o con temperature molto elevate, utilizzare supporti e distanziali isolanti, nonché guanti in pelle o in altri materiali poco conduttivi, al fine di isolare il corpo da pavimento, pareti, parti conduttrici degli apparecchi, ecc.

Abbigliamento protettivo

Attenzione! Pericolo di incidenti causato dalla proiezione di scintille

Le scintille di saldatura proiettate possono provocare ustioni dolorose.

Osservare tassativamente le seguenti avvertenze:

• Indossare sempre un grembiule di pelle.
• Utilizzare guanti di pelle.
• Durante i lavori di saldatura, indossare un copricapo idoneo.
• Lasciar cadere le gambe dei pantaloni sopra le scarpe.
• Indossare calzature robuste e isolanti.

Durante l'esecuzione dei lavori, l'abbigliamento e la protezione per il volto devono proteggere da raggi e ustioni l'intero corpo del saldatore.

Indossare su entrambe le mani guanti di un tessuto idoneo (pelle), i quali devono trovarsi in condizioni perfette.

Indossare sempre i guanti di saldatura speciali.

Utilizzare un grembiule appropriato per proteggere i vestiti dalla proiezione di scintille e dalle ustioni. Se il tipo di lavoro da eseguire, ad es. in caso di saldatura sopratesta, lo richiede, indossare una tuta protettiva e, se necessario, anche una corrispondente protezione per la testa.

AVVERTENZA/ATTENZIONE!

Prima dell'uso, eseguire la messa a terra

AVVERTENZA - Per ridurre il rischio di una lesione, leggere il manuale operativo.

Indossare la maschera per saldatura!

Indossare sempre i guanti di saldatura speciali.

Utilizzare la calzatura di sicurezza con la protezione al taglio, base antiscivolante e punta d'acciaio!

Utilizzare sempre un grembiule di saldatura!

Prima di eseguire qualsiasi lavoro sull'apparecchio sconnettere sempre la spina dalla presa.

Indossare una maschera protettiva

Pericolo di evaporazioni velenose!

Attenzione alle superfici calde!

Avviso alla pericolosa tensione elettrica

Immagazzinare la macchina in locali asciutti e al riparo dal gelo.

Tenere l'apparecchio lontano dai bambini.

Non esporre la macchina alle intemperie.

Trasformatore raddrizzatore di frequenza statico monofase

Taglio al plasma

Idoneo per saldature a maggior rischio elettrico.

Corrente alternata monofase con frequenza nominale di 50-60 Hz

Corrente continua

Ventilatore

Proteggerli dalla umidità.

Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.

Simbolo CE

MANUTENZIONE

Prima di effettuare qualsiasi inter- vento di regolazione o manutenzione sull'apparecchio scollegare sempre la spina dalla presa.

Prima di ogni uso effettuare un controllo visivo ed accertarsi che la pompa, in particolare il cavo di rete e la spina, non siano danneggiati.

AVVERTENZAL'apparecchio non deve essere utilizzato se danneggiato oppure con i dispositivi di sicurezza difettosi. Cambiare le parti usurate e danneggiate.

In caso di necessità consultare la lista dei ricambi sul sito www.guede.com.

Tutte le riparazioni e i lavori non descritte nel presente manuale d'uso possono essere eseguite solo da personale qualificato e autorizzato.

In caso di apparecchio difettoso, la riparazione deve essere eseguita dal CAT.

Utilizzare solo gli accessori e ricambi originali.

Non pulire la macchina e i suoi componenti con solventi, liquidi infiammabili o tossici. Impiegare solamente un panno umido.

Dopo ogni uso rimuovere, dall'apertura di ventilazione e dalle parti mobili, la polvere depositata con una spazzola morbida o pennello.

Solo l'apparecchio periodicamente mantenuto e curato può essere un'aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.

In caso di necessità consultare la lista dei ricambi sul sito www.guede.com.

Solo l'apparecchio periodicamente mantenuto e curato può essere un'aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.

Se è necessario sostituire il cavo di alimentazione, rivolgersi al produttore o al Servizio di assistenza per evitare rischi per la salute.

Deposito

Immagazzinare la macchina in locali asciutti e al riparo dal gelo.

Lasciar raffreddare il dispositivo dopo l'utilizzo.

Non coprire o riporre nell'armadio il dispositivo subito dopo l'utilizzo.

Chiudere l'attrezzo in un luogo indicato onde impedire che venga utilizzato da persone non autorizzate.

Smaltimento

Le istruzioni per lo smaltimento risultano da pittogrammi posizionati sull'apparecchio stesso o sull'imballaggio.

Smaltimento dell'imballo da trasporto.

L'imballo protegge l'apparecchio contro i danni durante il trasporto. I materiali d'imballo vengono scelti normalmente secondo i criteri ecologicamente accettabili ed i criteri di manipolazione dei rifiuti e sono quindi riciclabili. La restituzione dell'imballo al circolo dei materiali risparmia le materie prime e diminuisce la presenza dei rifiuti. Le singole parti degli imballi (es. foglio, styropor®) possono essere pericolosi per i bambini.

Non smaltire gli apparecchi elettrici insieme ai rifiuti domestici, utilizzare i punti di raccolta del proprio comune. Rivolgersi alla propria amministrazione comunale per conoscere l'ubicazione dei punti di raccolta. Se gli apparecchi elettrici vengono smaltiti in modo incontrollato, durante le intemperie le sostanze pericolose possono penetrare nelle acque freatiche

ITALIANO

e quindi nella catena alimentare, oppure la flora e la fauna possono essere avvelenate per anni. Se si sostituisce l'apparecchio con uno nuovo, il venditore è obbligato per legge ad accettare quello vecchio al fine di smaltirlo gratuitamente.

Garanzia

Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere dalla data dell'acquisto dell'apparecchio.

La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.

La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche l'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.

Servizio

Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina. Per avere questi dati sempre disponibili, indicarli qui sotto, per favore:

N° serie:

Cod. ord.:

Anno di produzione:

Informazioni importanti per il cliente

Facciamo presente che la restituzione in garanzia o anche dopo il periodo di garanzia va sempre fatta nell'imballaggio originale. Tale misura previene, in modo efficiente, il danneggiamento inutile durante il trasporto evitando i problemi durante il disbrigo del reclamo. L'apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garantisce il disbrigo normale.

Rimozione del difetto

Guasto Causa Rimozione
Arco spento Cattivo contatto tra la pinza di massa e il pezzo	Serrare la pinza e controllareEliminare il colore e la ruggine
	Cortocircuito tra l’ugello portacorrente e il tubo guidagas	Pulire o sostituire l’ugello portacorrente e quello gasUgello portacorrente privo di impuri-tà, residui di colore e ruggine
	Ugello portacorrente troppo libero Serrare bene l’ugello portacorrente
Saldatrice smette improvvisamente di funzionare dopo un uso pro-lungato	Saldatrice si è surriscaldata visto l’utilizzo troppo prolungato e la protezione termica è intervenuta	Lasciare raffreddare la saldatrice

Datos técnicos

Traduzione della dichiarazione di conformità CE

Dichiariamo con il presente noi, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene.

Nel caso della modifica dell'apparecchio da noi non autorizzata, la presente dichiarazione perde la propria validità.
