INSTRUKCJA OBSŁUGI IREX150AT NEDIS

Przewodnik Szybki start 40

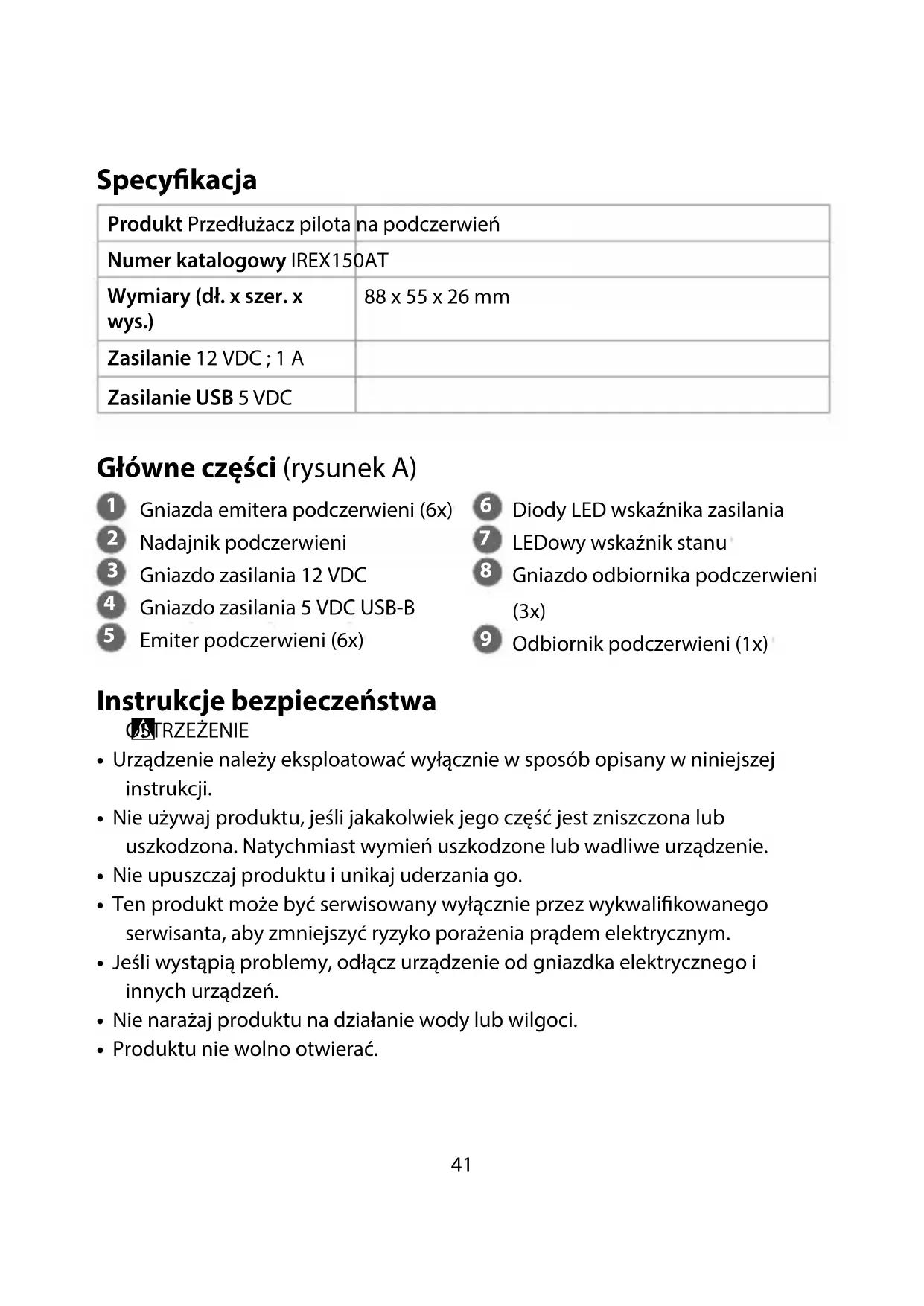

Przewodnik Szybki start Przedłużacz pilota na podczerwień IREX150AT Więcej informacji znajdziesz w rozszerzonej instrukcji obsługi online: ned.is/irex150at Przeznaczenie Ten produkt wzmacnia i rozszerza sygnał podczerwieni nadawany z pilota do urządzenia połączonego z tym produktem, nawet gdy urządzenia są zakryte. Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Produkt nie jest przeznaczony do użytku zawodowego. Wszelkie modykacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie. IREX150AT_MAN_COMP_0420_print_(20210 1422) v02_02.indd 40 20-4-2020 08:09:4541 Specykacja Produkt Przedłużacz pilota na podczerwień Numer katalogowy IREX150AT Wymiary (dł. x szer. x wys.) 88 x 55 x 26 mm Zasilanie 12 VDC ; 1 A Zasilanie USB 5 VDC Główne części (rysunek A)

Gniazda emitera podczerwieni (6x)

Nadajnik podczerwieni

Gniazdo zasilania 12 VDC

Gniazdo zasilania 5 VDC USB-B

Emiter podczerwieni (6x)

Diody LED wskaźnika zasilania

LEDowy wskaźnik stanu

Gniazdo odbiornika podczerwieni (3x)

Odbiornik podczerwieni (1x) Instrukcje bezpieczeństwa

• Urządzenie należy eksploatować wyłącznie w sposób opisany w niniejszej instrukcji.

• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzone lub wadliwe urządzenie.

• Nie upuszczaj produktu i unikaj uderzania go.

• Ten produkt może być serwisowany wyłącznie przez wykwalikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.

• Jeśli wystąpią problemy, odłącz urządzenie od gniazdka elektrycznego i innych urządzeń.

• Nie narażaj produktu na działanie wody lub wilgoci.

• Produktu nie wolno otwierać. IREX150AT_MAN_COMP_0420_print_(20210 1422) v02_02.indd 41 20-4-2020 08:09:4542

• W przypadku uszkodzenia przewodu zasilającego należy wymienić go z użyciem specjalnego zestawu do kabli, dostępnego u producenta lub u agenta serwisowego.

• Używać tylko dostarczonych części. Instalowanie produktu

Upewnij się, że wszystkie urządzenia, które chcesz podłączyć, zostały wyłączone.

1. Podłącz odbiornik podczerwieni A

do gniazda odbiornika podczerwieni

W przypadku stosowania wielu odbiorników podczerwieni A

zachowaj odległość co najmniej 6 metrów, aby uniknąć zakłóceń.

2. Podłącz nadajnik podczerwieni A

do gniazda emitera podczerwieni A

blisko nadajnika podczerwieni urządzenia.

Do urządzenia można podłączyć tylko 1 A

Aby uniknąć zakłóceń, utrzymuj odległość 10 m między urządzeniem a odbiornikiem podczerwieni. Podłączanie zasilania Istnieje wiele opcji podłączenia nadajnika IR A

do źródła zasilania. Wybierz jedną z poniższych opcji:

• Podłącz zasilacz 12 VDC @ 1 A do gniazda 12 VDC A

• Podłącz kabel USB (brak w zestawie) od urządzenia do gniazda zasilania 5

Zaświecą się odpowiednie diody LED A

wskazujące zasilanie. Pytania i odpowiedzi

1. Jak zlokalizować odbiornik podczerwieni dla urządzenia?

• Zapoznaj się z instrukcją obsługi urządzenia.

• Przesuwaj emiter po powierzchni urządzenia, dopóki nie zostanie odebrany sygnał z pilota.

znajduje się na właściwym miejscu (punkt IR urządzenia). IREX150AT_MAN_COMP_0420_print_(20210 1422) v02_02.indd 42 20-4-2020 08:09:4543

• Zmień zasilacz na 5 VDC (brak kabla w zestawie).

od telewizora, ponieważ elektrony pochodzące z telewizora mogą zakłócać działanie urządzenia.

3. Jakiego pilota można użyć?

• Użyj pilota przeznaczonego do urządzenia. Deklaracja zgodności Niniejszym rma Nedis B.V. deklaruje jako producent, że produkt IREX150AT naszej marki Nedis

, produkowany w Chinach, został przetestowany zgodnie ze wszystkimi odpowiednimi normami i przepisami WE oraz że we wszystkich testach uzyskał on pozytywny rezultat. Obejmuje to, ale nie ogranicza się do rozporządzenia RED 2014/53/UE. Pełną deklarację zgodności (oraz kartę danych bezpieczeństwa, jeśli dotyczy) można znaleźć i pobrać tutaj: webshop.nedis.pl/IREX150AT#support Aby uzyskać dodatkowe informacje dotyczące zgodności, skontaktuj się z obsługą klienta: Strona www: www.nedis.com E-mail: service@nedis.com Nedis B.V., de Tweeling 28 5215 MC ’s-Hertogenbosch, Holandia.
