KÄYTTÖOHJE IREX150AT NEDIS

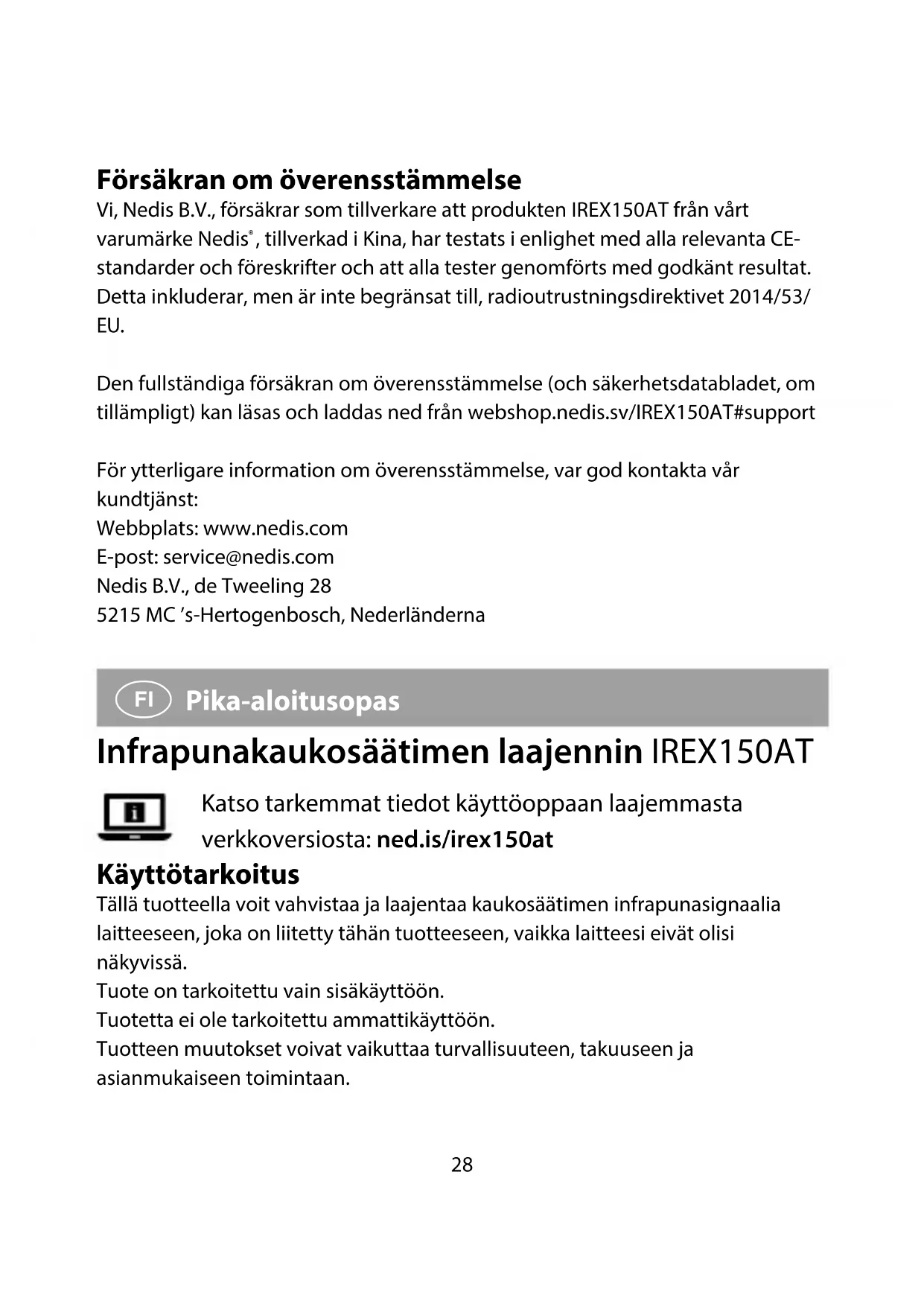

Pika-aloitusopas Infrapunakaukosäätimen laajennin IREX150AT Katso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta: ned.is/irex150at Käyttötarkoitus Tällä tuotteella voit vahvistaa ja laajentaa kaukosäätimen infrapunasignaalia laitteeseen, joka on liitetty tähän tuotteeseen, vaikka laitteesi eivät olisi näkyvissä. Tuote on tarkoitettu vain sisäkäyttöön. Tuotetta ei ole tarkoitettu ammattikäyttöön. Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan. IREX150AT_MAN_COMP_0420_print_(20210 1422) v02_02.indd 28 20-4-2020 08:09:4529 Tekniset tiedot Tuote Infrapunakaukosäätimen laajennin Tuotenro IREX150AT Mitat (p x l x k) 88 x 55 x 26 mm Virtalähde 12 VDC ; 1 A USB-virtalähde 5 VDC Tärkeimmät osat (kuva A)

Infrapunasäteilijän portit (6 kpl)

12 V DC -virtaliitäntä

5 V DC USB-B -virtaliitäntä

Infrapunasäteilijä (6 kpl)

Virran LED-merkkivalot

Tilan LED-merkkivalo

Infrapunavastaanottimen portti (3 kpl)

Infrapunavastaanotin (1x) Turvallisuusohjeet

• Käytä tuotetta vain tässä oppaassa kuvatun mukaisesti.

• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen laite välittömästi.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.

• Irrota tuote sähköpistorasiasta ja muista laitteista, jos ongelmia ilmenee.

• Älä altista tuotetta vedelle tai kosteudelle.

• Jos virtajohto vaurioituu, se on vaihdettava erikoiskaapeliin tai kokoonpanoon, joita saa valmistajalta tai sen huoltoedustajalta.

• Käytä vain mukana toimitettuja osia. IREX150AT_MAN_COMP_0420_print_(20210 1422) v02_02.indd 29 20-4-2020 08:09:4530 Tuotteen asentaminen

Varmista, että kaikki laitteet, jotka haluat yhdistää, on kytketty pois päältä.

1. Liitä infrapunavastaanotin A

infrapunavastaanottimen porttiin A

Jos käytät useita infrapunavastaanottimia A

, pidä niiden välillä etäisyyttä vähintään 6 metriä häiriöiden välttämiseksi.

2. Liitä infrapunalähetin A

infrapunasäteilijän porttiin A

lähelle laitteesi infrapunalähetintä.

laitetta voidaan liittää laitetta kohden.

Häiriöiden välttämiseksi pidä laitteesi ja infrapunavastaanotin 10 metrin päässä toisistaan. Virtalähteen liittäminen Infrapunalähettimen A

liittämiseksi virtalähteeseen on useita vaihtoehtoja. Valitse jokin seuraavista:

• Kytke 12 V DC @ 1 A sovitin 12 V DC -virtaliitäntään A

• Kytke USB-kaapeli (ei sisälly toimitukseen) laitteestasi 5 V DC USB-B -virtaliitäntään A

Vastaava virran LED-merkkivalo A

syttyy. Usein esitetyt kysymykset

1. Missä infrapunavastaanotin sijaitsee laitteessani?

• Katso laitteesi käyttöopas.

• Siirrä säteilijää laitteen pinnalla, kunnes signaali vastaanotetaan kaukosäätimestä.

asetettu oikeaan asentoon (laitteesi infrapunapiste).

• Vaihda virtalähde 5 V DC:n sovittimeen (kaapeli ei sisälly toimitukseen).

kauemmas televisiosta, sillä elektronit voivat aiheuttaa häiriöitä.

3. Mitä kaukosäädintä voin käyttää?

• Käytä laitteesi kaukosäädintä. IREX150AT_MAN_COMP_0420_print_(20210 1422) v02_02.indd 30 20-4-2020 08:09:4531 Vaatimustenmukaisuusvakuutus Nedis B.V. ilmoittaa valmistajana, että tuote IREX150AT tuotemerkistämme Nedis

, valmistettu Kiinassa, on testattu kaikkien asiaankuuluvien CE-standardien ja määräysten mukaisesti ja tuote on läpäissyt kaikki testit. Tämä sisältää RED 2014/53/EU -direktiivin siihen kuitenkaan rajoittumatta. Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli käytettävissä) on saatavilla ja ladattavissa osoitteesta webshop.nedis./ IREX150AT#support Lisätietoa vaatimustenmukaisuudesta saat ottamalla yhteyttä asiakaspalveluun: Internet: www.nedis.com Sähköposti: service@nedis.com Nedis B.V., de Tweeling 28 5215 MC ’s-Hertogenbosch, Alankomaat
