Tipo di prodotto	Prolungatore per telecomando RF
Marca	Nedis
Modello	IREX150AT
Dimensioni (L x P x A)	88 x 55 x 26 mm
Alimentazione	12 VCC, 1 A (adattatore) o 5 VCC (USB-B)
Numero di trasmettitori IR	6 (max)
Numero di ricevitori IR	3 (max)
Porte di alimentazione	1x 12 VCC, 1x USB-B 5 VCC
Spie LED	Alimentazione e stato
Utilizzo previsto	Solo per interni
Uso professionale	No
Funzione principale	Amplificare ed estendere il segnale infrarosso di un telecomando
Distanza massima ricevitore-dispositivo	10 m
Distanza minima tra ricevitori	6 m
Installazione	Collegare il ricevitore IR, il trasmettitore IR e l'alimentazione
Istruzioni di sicurezza	Non aprire, non esporre all'acqua, scollegare in caso di problemi
Manutenzione e pulizia	Pulire con un panno morbido e asciutto
Riparabilità	Solo da un tecnico qualificato
Pezzi di ricambio	Utilizzare solo i pezzi forniti
Conformità	CE, RED 2014/53/UE
Produttore	Nedis B.V., Paesi Bassi

Domande frequenti - IREX150AT NEDIS

Come individuare il ricevitore IR del mio dispositivo ?

Consultare il manuale del dispositivo. Spostare il trasmettitore sulla superficie del dispositivo finché non viene ricevuto un segnale dal telecomando.

Perché il ricevitore IR (A9) non risponde ?

Verificare che il trasmettitore (A2) sia posizionato di fronte al punto IR del dispositivo. Cambiare l'alimentazione (provare l'adattatore 5 VCC). Allontanare il ricevitore dal televisore perché gli elettroni possono interferire.

Quale telecomando può essere utilizzato ?

Utilizzare il telecomando originale del dispositivo.

Come installare il prolungatore per telecomando ?

Assicurarsi che tutti i dispositivi siano spenti. Collegare il ricevitore IR (A9) alla porta ricevitore (A8), quindi collegare il trasmettitore IR (A5) a una porta trasmettitore (A1). Posizionare il trasmettitore vicino al ricevitore IR del dispositivo. Collegare l'alimentazione tramite un adattatore 12 VCC o un cavo USB (non incluso). Le spie LED si accendono.

Posso utilizzare più ricevitori IR ?

Sì, è possibile utilizzare fino a 3 ricevitori IR (A9). Mantenere una distanza di almeno 6 metri tra di loro per evitare interferenze.

Qual è la portata massima tra il ricevitore e il dispositivo ?

La distanza massima consigliata tra il ricevitore IR (A9) e il dispositivo controllato è di 10 metri.

Come sapere se il prodotto è alimentato ?

Le spie LED di alimentazione (A6) si accendono quando l'alimentazione è collegata correttamente. Una spia di stato (A7) indica il funzionamento.

Cosa fare se il trasmettitore IR non funziona ?

Controllare il collegamento del trasmettitore (A5) nella porta (A1). Assicurarsi che l'alimentazione sia collegata e che i LED siano accesi. Sostituire il trasmettitore se necessario.

Posso utilizzare un telecomando universale ?

Sì, qualsiasi telecomando a infrarossi compatibile con il dispositivo può essere utilizzato con il prolungatore. Il prodotto amplifica il segnale, indipendentemente dal modello di telecomando.

Come pulire il prodotto ?

Pulirlo con un panno morbido e asciutto. Non utilizzare solventi o prodotti abrasivi. Scollegare l'alimentazione prima della pulizia.

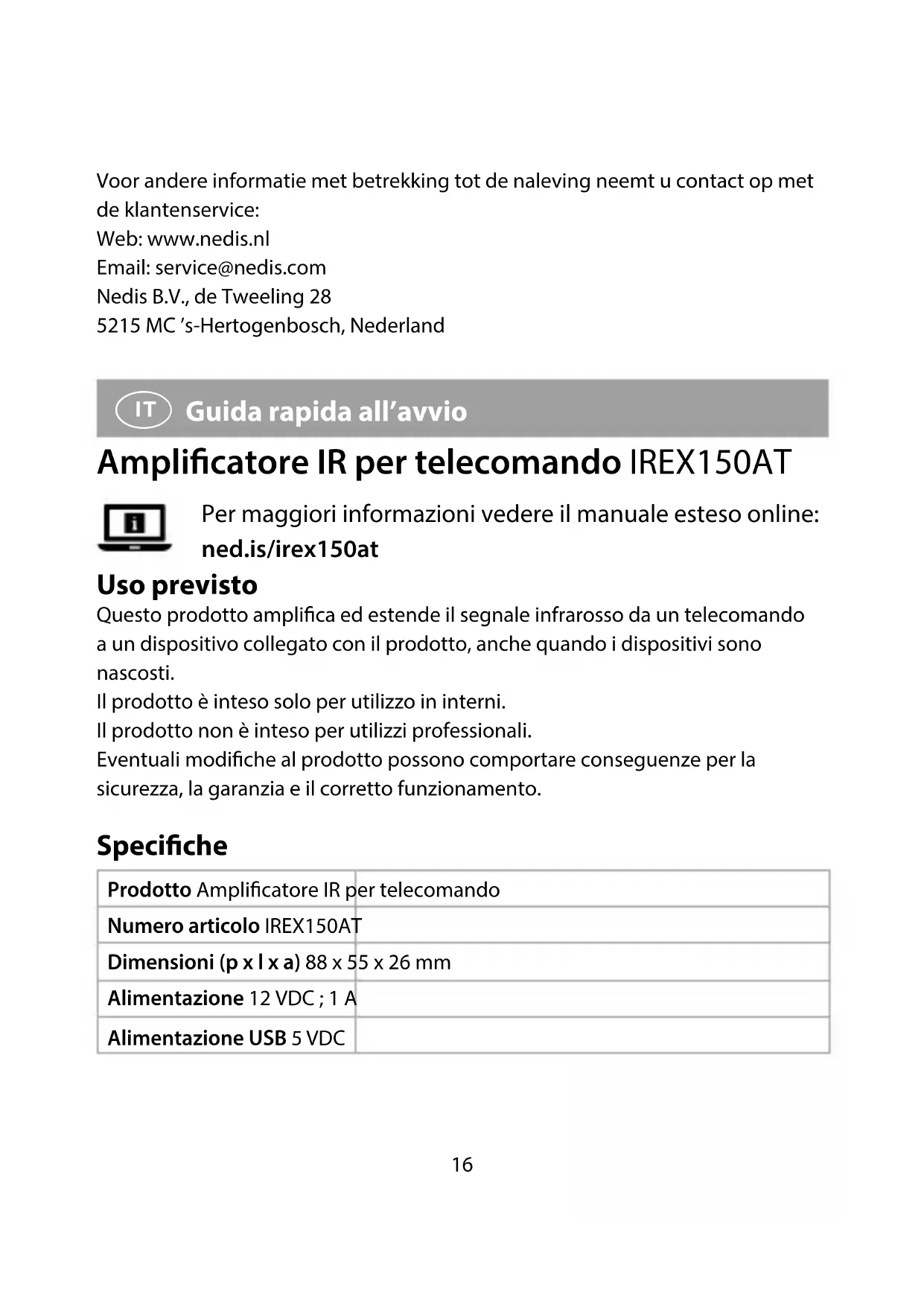

MANUALE UTENTE IREX150AT NEDIS

Guida rapida all'avvio

Amplificatore IR per telecomando IREX150AT

Per maggiori informazioni vedere il manuale esteso online:ned.is/irex150at

Uso previsto

Questo prodotto amplifica ed estende il segnale infrarioso da un telecomando a un dispositivo collegato con il prodotto,anche quando i dispositivi sono nascosti.

Il prodotto è inteso solo per utilizzo in interni.

Il prodotto non è inteso per utilizzi professionali.

Eventuali modifiche al prodotto possono comportare consequences per la sicurezza, la garanzia e il corretto funzionamento.

Specifiche

Prodotto Amplificatore IR per telecomando

Numero articolo IREX150AT

Dimensioni (p x l x a) 88 x 55 x 26 mm

Alimentazione 12 VDC; 1 A

Alimentazione USB 5 VDC

Partiprincipalipia (immagine A)

1 Porto di emissione IR (6x)
2 Trasmettitore IR
3 Porta di alimentazione 12 VCC
4 Porta di alimentazione 5 VCC

USB-B

5 Emettitore IR (6x)
Spie LED indicatrici di accensione
Spia LED di stato
8 Porto ricevitore IR (3x)
9 Ricevitore IR (1x)

Istruzioni di sicurezza

ATENZIONE

• Utilizzare il prodotto solo come descripto nel presente manuale.
• Non utilizzato il prodotto se una parte è danneggiata o difettosa. Sostituire immediatamente un dispositivo danneggiato o difettoso.
  Non far cadere il prodotto ed evitare impatti.
• Il prodotto può essere riparato e sottomazzo a manutenzione esclusivamente da un technique qualificato per ridurre il rischio di scosse elettriche.
• Scollegare il prodotto alla presa elettrica e da altre apparecchiature se si verificano problemi.
  Non esporre il prodotto all'acqua o all'umidità.
  Non apriere il prodotto.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo o gruppo speciale disponibile presso il produttore o un agente di servizio.
• Utilizzare solo le parti in dotazione.

Installazione del prodotto

Assicurarsi che tutti i dispositivi che si desidera collegare siano stati spenti.

1. Inserire il ricevitore IR A 9 nella porta del ricevitore IR A8
   Quando si utilizzato più ricevitori IR A 9,mantere una distanza di almeno 6 metri per evitare interferenze.
2. Inserire il trasmettitore IR A 5 in una porta dell'emettitore IR A 1
3. Posizione are A 5 accanto a un trasmettitore IR sul proprio dispositivo.

Solo 1 A 5 possono essere connessi per dispositivo.

Per evitare interferenze, Maintainere la distance fra il proprio dispositivo e il ricevitore IR a 10 m l'uno dall'altro.

Collegamento dell'alimentazione

Sono possibili molteplici opzioni per collegare il trasmettitore IR A 2 a una sorgente di alimentazione. Selezionare una delle seguenti:

• Inserire un adattatore 12VCC a 1 A nella porta di alimentazione 12 VCC A 3.
• Inserire un cavo USB (non incluso) dal dispositorio nella porta di alimentazione USB-B 5 VCC A 4.
  Le spie LED di alimentazione corrispondenti A 6 si accendono.

Domande frequenti

1. Dove trovo il ricevitore IR del mio dispositivo?
2. Consultare il manuale del proprio dispositivo.

3. Spostare l'emettitore sulla superficie del dispositivo fino a quando non si riceve un segnale dal telecomando.

4. Perché A 9 non risponde?

5. Controllare che A 2 sua posizionato nella posizione corretta (punto IR del proprio dispositivo).

6. Cambiare l'alimentazione all'adattatore 5 VCC (cavo non incluso).

7. Allontanare A 9 alla TV poiché potrebbero verificarsi interferenze alla TV stessa.

8. Quale telecomando è possibile utilizzato?

9. Utilizzare il telecomando del proprio dispositivo.

Dichiarazione di conformità

Noi sottoscritti, Nedis B.V., dichiariamo, in quanto fabbricanti, che il prodotto IREX150AT con il nostro marchio Nedis^®, prodotto in Cina, è stato collaudato ai sensi di tutte le norme e i regolamenti CE pertinenti e che tutti i collaudi sono stati superati con successo. Questo include,enza escludione alcuna, la normativa RED 2014/53/UE.

La Dichiarazione di conformità completa (e le schede di sicurezza, se applicabili) sono disponibili e possono essere scaricate da webshop.nedis.it/IREX150AT#support

Per ulteriori informazioni relative alla conformità, contattare il servizio clienti:

Sito web: www.nedis.com

E-mail: [e-mail]

Nedis B.V., de Tweeling 28

5215 MC's-Hertogenbosch, Paesi Bassi
