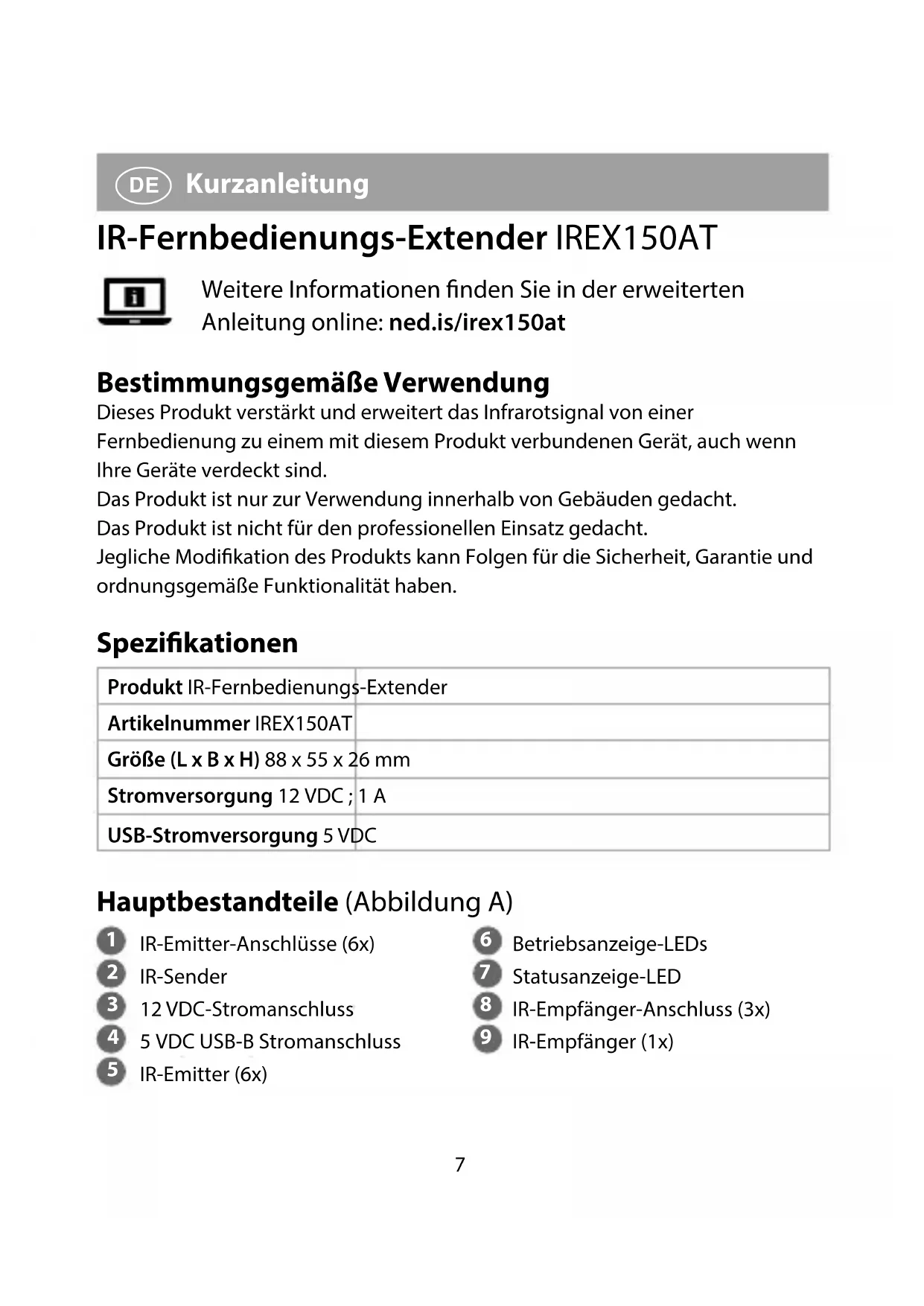

BEDIENUNGSANLEITUNG IREX150AT NEDIS
Weitere Informationen finden Sie in der erweiterten
Anleitung online:ned.is/irex150at
Bestimmungsgemäß Verwendung
Dieses Produkt verstärkt und erweitert das Infrarotsignal von einer
Fernbedienung zu einem mit diesen Produkt verbundenen Gerät, auch wenn
Ohre Geräte verdeckt sind.
Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.
Das Produkt ist nicht für den professionellen Einsatz gedacht.
Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und
ordnungsgemäße Funktionalität haben.
Spezifikationen
| Produkt IR-Fernbedienungs-Extender |
| Artikelnummer IREX150AT |
| Größe (L x B x H) 88 x 55 x 26 mm |
| Stromversorgung 12 VDC; 1 A |
| USB-Stromversorgung 5 VDC |
Hauptbestandteile (Abbildung A)
1 IR-Emitter-Anschlüsse (6x)
2 IR-Sender
3 12 VDC-Stromanschluss
4 5 VDC USB-B Stromanschluss
5 IR-Emitter (6x)
6 Betriebsanzeige-LEDs
7 Statusanzeige-LED
8 IR-Empfänger-Anschluss (3x)
IR-Empfänger (1x)
Sicherheitshinweise
WRNUNG
- Verwenden Sie das Produkt nur wie in dieser Anleitung beschreiben.
- Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Gerät unverzüglich.
- Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
- Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
- Trennen Sie das Produkt vom Stromanschluss und anderer Ausrüstung, falls Probleme auftreten.
- Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
- Öffnen Sie das Produkt nicht.
- Wenn das Netzkabel beschädigt ist, muss es durch ein Spezialkabel oder eine Spezialbaugruppe vom Hersteller oder Servicepartner ersetzt werden.
- Verwenden Sie nur die mitgelieferten Teile.
Installation des Produkts
Stellen Sie sicher, dass alle Geräte, die Sie verbinden wollen, ausgeschaltet sind.
- Stecken Sie den IR-Empfänger A 9 in den IR-Empfänger-Anschluss A 8. Bei Verwendung mehrerer IR-Empfänger A 9 halten Sie mindestens 6 Meter Abstand, um Interferenzen zu vermeiden.
- Stecken Sie den IR-Sender A 5 in den IR-Emitter-Anschluss A1.
- Platzieren Sie A 5 in der Nähe eines IR-Senders Ihres Geräts.
Nur 1 A 5 kann je Gerät verbunden werden.
Um Interferenzen zu vermeiden, halten Sie einen Abstand von 10 m zwischen ihren Gerät und dem IR-Empfänger ein.
Verbinden der Stromversorgung
Es gibt verschiedene Möglichkeit, um den IR-Sender A2 mit einer Stromversorgung zu verbinden. Wahlen Sie eine der folgenden Optionen:
- Schlieben Sie einen 12 VDC @ 1 A Adapter an dem 12 VDC Stromanschluss A3 an.
- Verbinden Sie ein USB-Kabel (nicht im Lieferumfang enthalten) von ihrer Gerät mit dem 5 VDC USB-B Stromanschluss A4.
Die entsprechenden Betriebsanzeige-LEDs A 6 leuchten auf.
F.A.Q.
-
Wie finde ich den IR-Empfänger meines Geräts?
-
Sehen Sie im Handbuch Ihr Gesamt nach.
-
Bewegen Sie den Emitter über die Oberfläche des Geräts, bis ein Signal von der Fernbedienung empfangen wird.
-
Warum reagiert A 9 nicht?
-
Überprüfen Sie, ob A 2 and der richtigen Stelle eingefugt ist (IR-Punkt Ihr Ges Geräts).
- Wechseln Sie die Stromversorgung auf den 5 VDC Adapter (Kabel nicht im Lieferumfang enthalten).
-
Bewegen Sie A 9 vom Fernseher weg, da die Elektronen im TV zu Interferenzen führen können.
-
Welche Fernbedienung kann verwendet werden?
-
Verwenden Sie die Fernbedienung Ihres Geräts.
Konformitätserklärung
Wir, Nedis B.V., erklären als Hersteller, dass das Produkt IREX150AT unserer Marke Nedis®, produziert in China, nach allen geltenden CE-Standards und Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies gilt unter anderem auch für die Richtlinie RED 2014/53/EU.
Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls zutreffend) steht zum Download zur Vergebung unter webshop.nedis.de/IREX150AT#support
Weiterfuhrende Informationen zur Compliance erhalten Sie über den
Kundenservice:
Web: www.nedis.com
E-Mail: service@nedis.com
Nedis B.V., de Tweeling 28
5215 MC's-Hertogenbosch, Niederlande
